TCT6102GECA - Cuisinière CALIFORNIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière indépendante
Marque	California
Modèle	TCT6102GECA
Dimensions (H × L × P)	85 × 60 × 60 cm
Poids	Environ 50 kg
Alimentation	Gaz (brûleurs) et électrique (four)
Type de cuisson	Table de cuisson à gaz et four électrique
Nombre de foyers	4 brûleurs à gaz
Fonctions du four	Cuisson traditionnelle, chaleur tournante, gril
Capacité du four	70 litres
Nettoyage	Par pyrolyse ou catalyse (selon modèle)
Sécurité	Dispositif de sécurité gaz, verrouillage des commandes
Pièces détachées	Disponibles sur le site du fabricant
Réparabilité	Indice de réparabilité : 7.5/10
Garantie	2 ans pièces et main-d'œuvre
Consommation énergétique	Classe A (four)

FOIRE AUX QUESTIONS - TCT6102GECA CALIFORNIA

Comment allumer le four de la cuisinière California TCT6102GECA ?

Tournez le bouton du four sur la position souhaitée (par exemple, chaleur tournante ou traditionnelle) et réglez la température avec le thermostat. Attendez que le voyant de chauffe s'éteigne pour indiquer que la température est atteinte.

Que faire si un brûleur à gaz ne s'allume pas ?

Vérifiez que la bouteille de gaz est ouverte et que la flamme n'est pas obstruée. Nettoyez les têtes de brûleur avec une brosse. Si le problème persiste, contactez un professionnel.

Comment nettoyer le four pyrolyse ?

Activez le cycle de pyrolyse en vidant le four et en fermant la porte. La température monte à environ 500°C pour brûler les résidus. Une fois refroidi, essuyez les cendres avec un chiffon humide.

La cuisinière fait du bruit pendant la cuisson, est-ce normal ?

Oui, des bruits de dilatation ou de circulation d'air sont normaux. Cependant, un bruit de gaz sifflant peut indiquer une fuite : coupez l'alimentation et faites vérifier l'appareil.

Comment remplacer une ampoule du four ?

Débranchez l'appareil, retirez le capot en verre, dévissez l'ampoule défectueuse et remplacez-la par une ampoule identique (résistante à la chaleur, 25 W max).
Réinstallez le capot.

Quelle est la consommation électrique du four ?

La classe énergétique du four est A. La consommation typique est d'environ 0,8 kWh pour une cuisson standard.

Puis-je utiliser des ustensiles en aluminium sur les brûleurs ?

Oui, mais évitez de les vider complètement pour ne pas endommager la surface de la table de cuisson. Utilisez des casseroles à fond épais pour une meilleure répartition de la chaleur.

Comment entretenir les joints de la porte du four ?

Nettoyez régulièrement les joints avec un chiffon humide et du savon doux. Ne les laissez pas en contact avec des produits abrasifs pour éviter leur détérioration.

Que faire si le four chauffe de manière irrégulière ?

Vérifiez que la résistance n'est pas obstruée et que la sonde de température fonctionne. Un nettoyage de l'intérieur peut améliorer la circulation de l'air. Si le problème persiste, contactez le service après-vente.

Comment activer la sécurité enfants ?

Appuyez simultanément sur les boutons de commande pendant 3 secondes jusqu'à ce que l'icône de verrouillage apparaisse sur l'affichage (si disponible). Pour certains modèles, le verrouillage est manuel via un interrupteur.

MODE D'EMPLOI TCT6102GECA CALIFORNIA

NOUVEAUTE ! Sécurité Flamme suivant la nouvelle Directive Européenne :

Les brûleurs de cet appareil sont équipés d'un dispositif de sécurité flamme. Après allumage il est impératif de maintenir la manette de commande enfoncée pendant 8 secondes environ avant de la lâcher.

CET APPAREIL DOIT ETRE INSTALLE COFORMEMENT AUX REGLEMENTATIONS EN VIGUEUR, ET UTILISE DANS UN ENDROIT BIEN AERE. CONSULTER LA NOTICE AVANT D'INSTALLER ET D'UTILISER CET APPAREIL.

Cher Client

Vous venez d'acquérir une de nos tables de cuisson et nous vous remercions de votre choix. Celle-ci a été soigneusement conçue, fabriquée et testée pour votre plus grande satisfaction. Nous vous conseillons de lire très attentivement cette notice d'utilisation. Les instructions et conseils vous aideront à utiliser au mieux votre table de cuisson. Cette table de cuisson est destinée uniquement à un usage domestique, excluant l'usage professionnel. Nous déclinons toute responsabilité en cas de dommages occasionnés par l'utilisation incorrecte, erronée ou non compatible avec l'usage pour laquelle elle a été conçue, c'est-à-dire la cuisson des aliments.

La classe de l'appareil : 3

Le gaz et la pression pour lesquels l'appareil est réglé : G20/25 - 20/25 mbar

Le pays de destination : France

La catégorie de l'appareil : II _2E+3+ FR

Type de l'appareil : A

SOMMAIRE	PAGE
DESCRIPTION	3
PRECAUTIONS D'EMPLOI	4
INSTALLATION	5
Conseils à l'installateur	5
Déballage	5
Installation de la table de cuisson	6
Branchement gaz	8
Branchement électricité	9

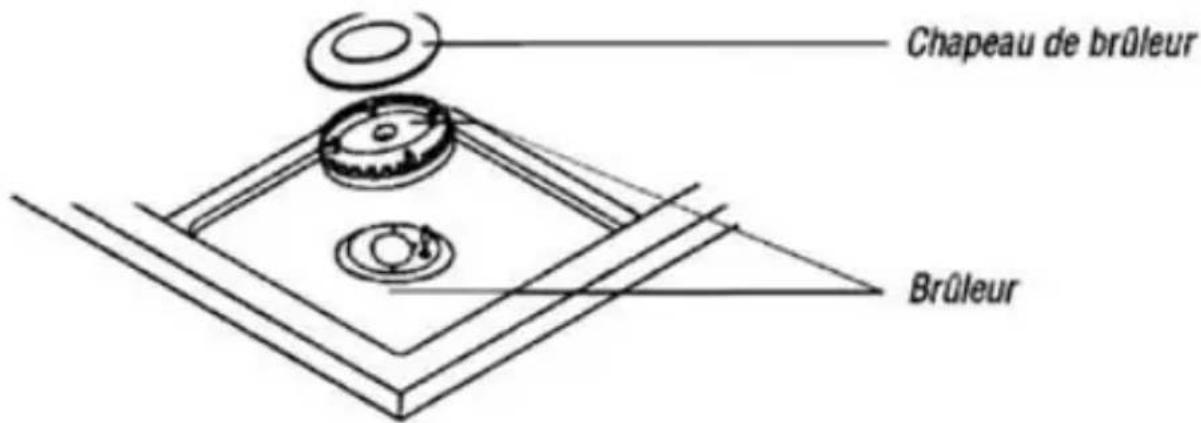

Mise en place des brûleurs	10
Changement des injecteurs	10
AVANT LA PREMIERE UTILISATION	12
UTILISATION	12
Utilisation des brûleurs gaz	12
Utilisation des plaques électriques	12
NETTOYAGE ET ENTRETIEN	15
MISE AU REBUT	15
QUE FAIRE EN CAS DE PANNE	15
SPECIFICATIONS TECHNIQUES	16

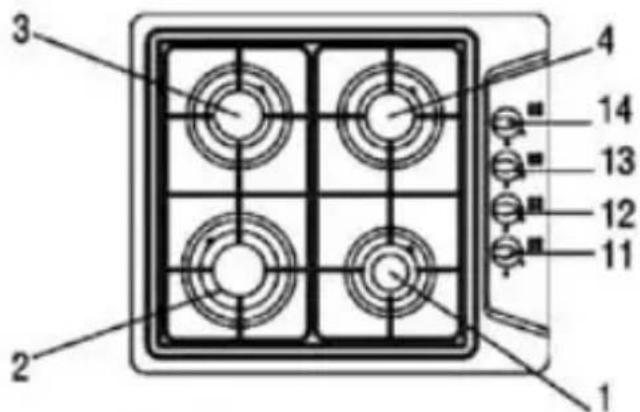

DESCRIPTION

Description des feux

1- Brûleur auxiliaire
2- Brûleur rapide
3- Brûleur semi rapide
4- Brûleur semi rapide
5- Plaque électrique diam. 145 mm 1000 W
6- Plaque électrique diam 180 mm 1500 W
7- Plaque électrique diam 145 mm 1000 W
8- Plaque électrique diam 180 mm 1500 W

Description des commandes

10- Bouton allumage électrique
11- Manette brûleur « 1 »
12- Manette brûleur « 2 »
13- Manette brûleur « 3 »
14- Manette brûleur « 4 »
15- Manette plaque électrique « 5 »
16- Manette plaque électrique « 6 »
17- Manette plaque électrique « 7 »
18- Manette plaque électrique « 8 »
19- Voyant plaque électrique

PRECAUTIONS D'EMPLOI

Lisez attentivement tous les conseils importants de sécurité et les précautions d'emploi avant d'utiliser votre appareil.

1. Les conditions de branchement sont indiquées sur la plaque signalétique.
2. Cette table de cuisson doit être installée par un technicien qualifié suivant les n-vigueur. Elle doit être utilisée dans un endroit bien aéré uniquement. Lisez atten cette notice avant la première installation et utilisation.
3. Cet appareil doit avoir un branchement à la terre. Tout branchement incorrect ne sera pas couvert pas la garantie.
4. Cet appareil n'est pas relié à un système d'évacuation des produits de la combustion. Veillez à assurer une bonne aération et ventilation de la pièce dans laquelle l'appareil se trouve par ouverture d'une fenêtre, d'une porte et/ou par l'utilisation d'une hotte électrique adéquate. Il faut assurer un débit de ventilation au minimum de 20 m³/h.
5. L'utilisation d'un appareil de cuisson au gaz provoque de la chaleur et de la vapeur dans la pièce dans laquelle il se trouve. Assurez-vous donc que la cuisine soit bien aérée au moyen d'une ventilation naturelle ou d'une hotte électrique. L'utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire (par exemple en ouvrant une fenêtre ou une aération plus efficace (par exemple en augmentant la puissance de la ventilation mécanique si elle existe)).
6. Pendant et immédiatement après le fonctionnement certaines parties de la table de cuisson étant chaudes, évitez de les toucher et tenez les enfants éloignés de l'appareil.
7. Si par accident, un des brûleurs s'éteint, veuillez tourner la manette correspondante pour l'éteindre. Attendez au moins 1 minute avant de rallumer le brûleur.
8. Retirez toutes traces d'emballiage avant d'utiliser la table de cuisson. Les emballages devront être éliminés dans le cadre du tri sélectif.
9. Ne rangez pas des aérosols, des produits inflammables, teis que du papier, du plastique ou du tissu près des brûleurs et plaques.
10. Ne vérifiez jamais l'étanchéité du tuyau d'arrivée du gaz à l'aide d'une flamme.
11. Après avoir utilisé la table de cuisson, vérifiez que l'index des manettes est sur la position de fermeture.
12. Lorsque la table de cuisson n'est pas utilisée, il est recommandé de fermer le robinet d'alimentation de gaz.
13. Pour utiliser un appareil électrique il est recommandé de respecter certaines règles :
14. ne pas toucher l'appareil avec des mains ou des pieds mouillés ou humides
15. ne pas utiliser l'appareil les pieds nus
16. ne pas laisser des enfants utiliser l'appareil sans surveillance.
17. Surveillez votre appareil en cours de fonctionnement pour éviter tout risque d'incident.
18. Les produits électroménagers usagés ne doivent pas être jetés avec les ordures ménagères. Veuillez utiliser les aménagements spécifiques prévus pour les traiter. Renseignez-vous auprès des autorités locales ou du revendeur pour obtenir la marche à suivre en matière de recyclage.
19. Si le cordon d'alimentation est endommagé il doit être remplacé par le fabricant, un réparateur agréé ou toute personne qualifiée, afin d'éviter tout danger.
20. Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
    Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Attention: Utilisez des gants protecteurs lors du déballage et de l'installation.

INSTALLATION

Attention: Utilisez des gants protecteurs lors du déballage et de l'installation.

IMPORTANT: l'installation doit être effectuée suivant les instructions indiquées dans cette notice.

Une installation incorrecte peut causer des dommages aux personnes, animaux ou biens. Le fabricant décline toute responsabilité en cas d'installation ne respectant pas les règles en vigueur.

CONSEILS A L'INSTALLATEUR

1. L'installation, le branchement, le réglage et la transformation de la table de cuisson pour l'utilisation d'autres gaz, doivent être effectués par un technicien qualifié et suivant les normes en vigueur. La non observation de cette règle annule la garantie.
2. L'installateur doit se rapporter aux normes locales en vigueur en ce qui concerne la ventilation et l'évacuation des produits de combustion.
3. L'appareil doit être débranché pendant toutes les interventions.
4. L'appareil est construit pour être placé dans des meubles résistant à la chaleur. Les parois du meuble doivent résister à une température de 75°C en sus de la température ambiante.
5. Ces tables de cuisson sont prévues pour être encastrées dans des meubles de cuisine ayant une profondeur de 600mm.
6. Eviter l'installation à proximité de matériels inflammables (par ex. rideaux).

DEBALLAGE

Mettez la table de cuisson le plus près possible de l'endroit où elle sera installée et déballez-la. Les éléments de l'emballage devront être éliminés dans le cadre du tri sélectif. Ne les laissez pas à la portée des enfants.

INSTALLATION DE LA TABLE DE CUISSON

Les parois du mobilier adjacentes à la table de cuisson doivent être obligatoirement résistantes à une température de 120°C, pour éviter tout décollage ou déformation.

Figure 5

Figure 6

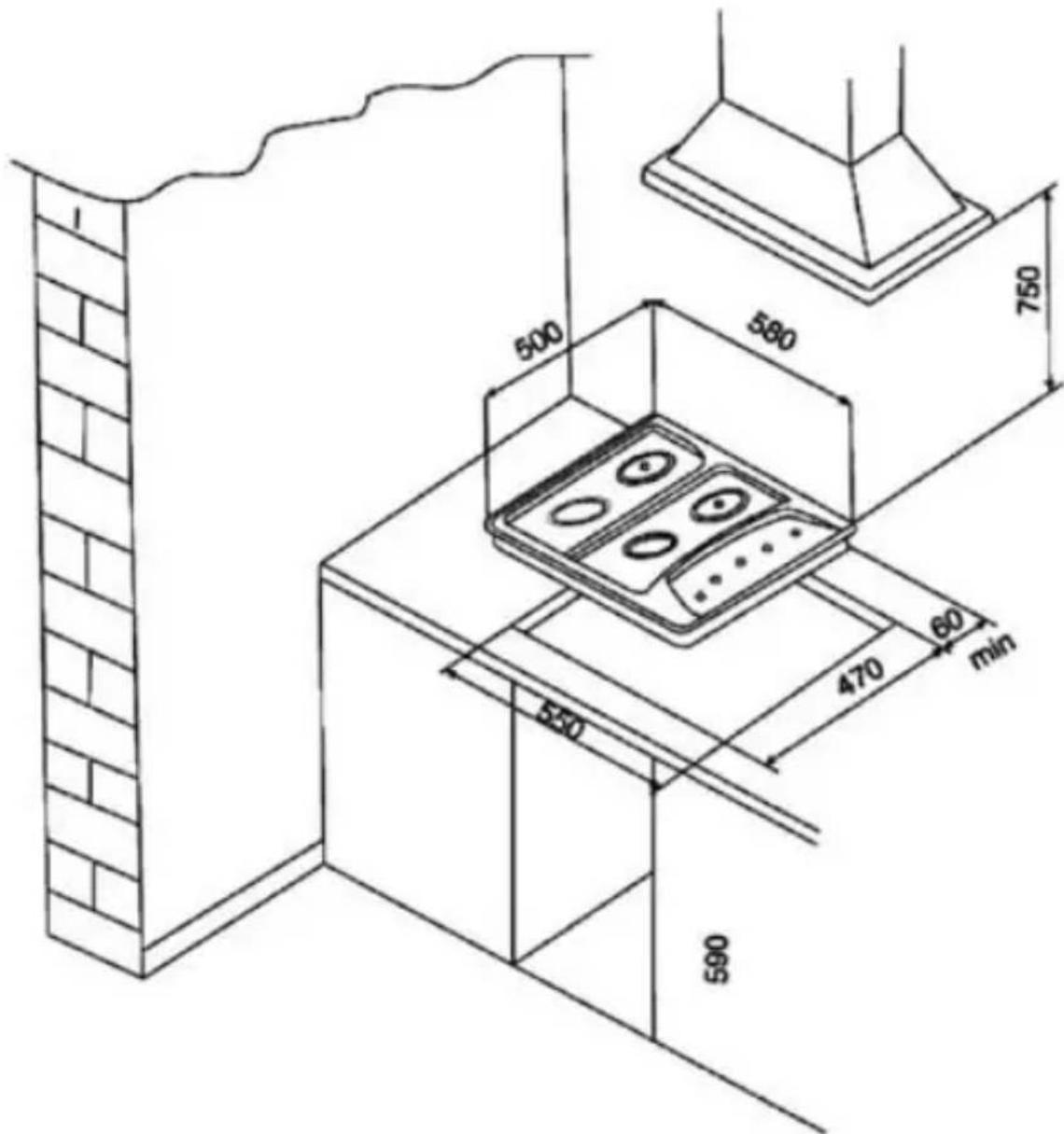

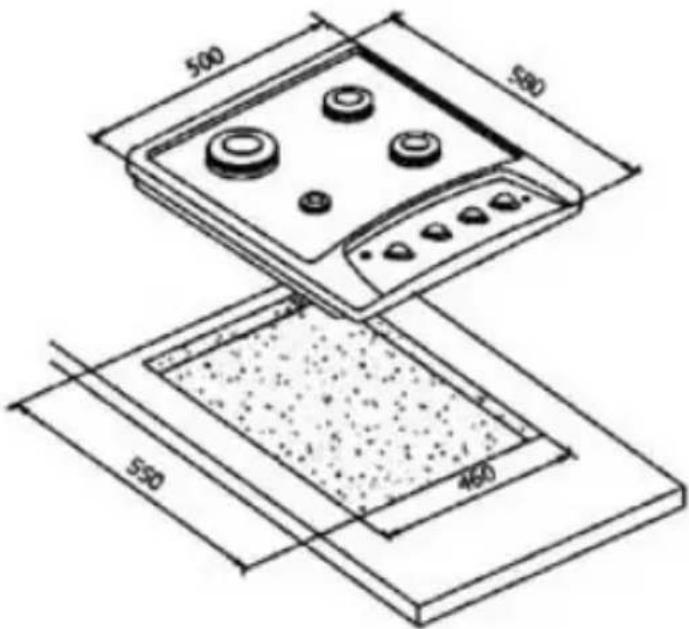

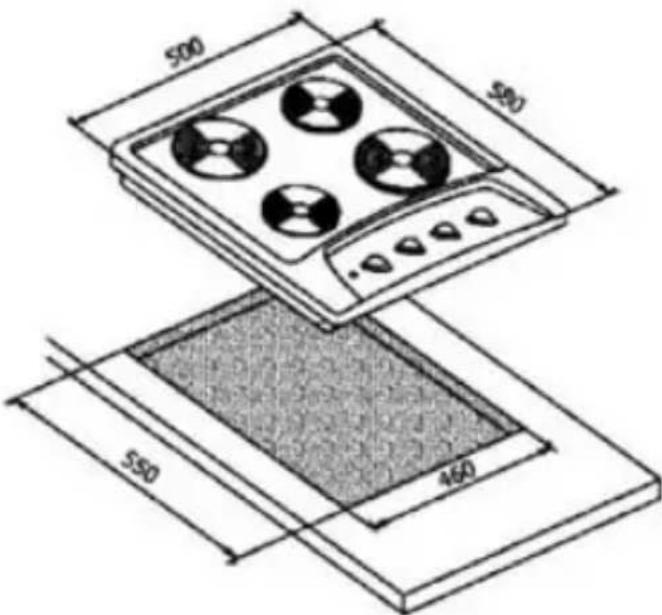

Pour faire l'encastrement, il est nécessaire de pratiquer une découpe avec les dimensions indiquées dans les figures 5 et 6 en tenant compte :

• il faut garder une distance d'au moins 30mm entre la partie inférieure de la table de cuisson et l'étagère située dans le meuble en-dessous.
• toute paroi à coté de la table de cuisson doit se trouver à une distance minimale de 100mm
• la paroi derrière la table de cuisson doit se trouver à une distance minimale de 60mm.

Les autres dimensions à respecter sont indiquées dans la figure ci-après (Fig 7).

Figure 7

FIXATION DE LA TABLE DE CUISSON (Fig 7)

Votre table de cuisson est fournie avec un jeu de pattes et de vis pour la fixation sur des plans de travail d'une épaisseur de 2 à 4cm.

Retourner la table de cuisson et monter les pattes « a » aux endroits prévus en serrant légèrement les vis « b » (Fig 8 à la page 8).

Placer le joint « c » (fournit avec votre table de cuisson) sur le plan de travail au ras de l'ouverture d'encastrement.

Poser la table de cuisson dans l'ouverture en la positionnant correctement.

Placer les pattes « a » et serrer les vis « b » afin d'assurer le blocage complet de la table de cuisson.

Eliminer la partie du joint débordant la table de cuisson à l'aide d'un outil.

Figure 8

BRANCHEMENT GAZ

Cet appareil doit être installé et branché par un technicien ou une personne qualifié suivant les normes en vigueur.

Assurez-vous que les conditions de distribution de gaz (nature et pression du gaz) et les réglages de l'appareil soient compatibles avec les indications de la table de cuisson (étiquettes à l'arrière de la table de cuisson).

Le raccordement au gaz doit être réalisé en utilisant un tuyau flexible avec embout mécanique (TFEM) conforme aux normes NF en vigueur. Les instructions de la notice du tuyau flexible avec embout mécanique (TFEM) doivent être scrupuleusement respectées.

(Note pour le branchement GPL (bouteille): En tout cas si votre technicien opte pour un branchement avec un embout (non fourni avec cet appareil) celui-ci doit être certifié NF et il doit être utilisé avec un joint d'étanchéité conforme NF (non fourni avec cet appareil). Le tuyau flexible doit être également certifié NF et il doit être serré sur la tétine de l'embout au moyen d'un coilier afin d'assurer une étanchéité parfaite.)

(Le raccordement au gaz naturel doit être obligatoirement réalisé en utilisant un tuyau flexible avec embout mécanique (TFEM).)

Après que le raccordement ait été effectué, il faut en vérifier l'étanchéité (ne jamais utiliser de flamme). Pour ce faire, appliquez sur le tuyau un liquide moussant, aucune buille ne doit apparaître. S'il y a des bulles, il convient de vérifier le serrage de l'embout ainsi que l'état du joint.

La longeur du tuyau d'alimentation ne doit pas être inférieure à 50cm et ne doit pas être supérieure à 200cm. Veillez à ce que le tuyau d'alimentation ne touche pas les parties chaudes de l'appareil et tout autre obstacle qui peut l'endommager. Veillez aussi à ce que le tuyau d'alimentation ne soit pas placé de façon qu'il puisse être touché, coincé ou tiré par un élément amovible (ex.tiroir) ou par des objets qui peuvent être placés à la proximité.

BRANCHEMENT ELECTRIQUE

Cette table de cuisson doit être branchée par un technicien qualifié et suivant les normes en vigueur.

Cet appareil doit être impérativement branché avec terre selon les normes en vigueur.

Assurez-vous que le voltage de votre source soit identique à celui qui est marqué sur la plaque signalétique de votre table de cuisson.

Le câble d'alimentation ne doit pas être en contact avec des parties chaudes et ne doit pas être placé à un endroit dont la température peut dépasser 75°C.

Il est nécessaire de pouvoir déconnecter l'appareil facilement. La déconnexion peut être obtenu en prévoyant une fiche de prise de courant accessible ou en incorporant un interrupteur dans les canalisations fixes conformément aux règles d'installation en vigueur.

a) Modèles TCT6102, TRT6102, TCT6202, TRT6202

Le câble d'alimentation de votre table de cuisson muni d'une fiche doit obligatoirement être branché sur une prise électrique avec terre selon les normes en vigueur.

b) Modèle TS6301,TR6301

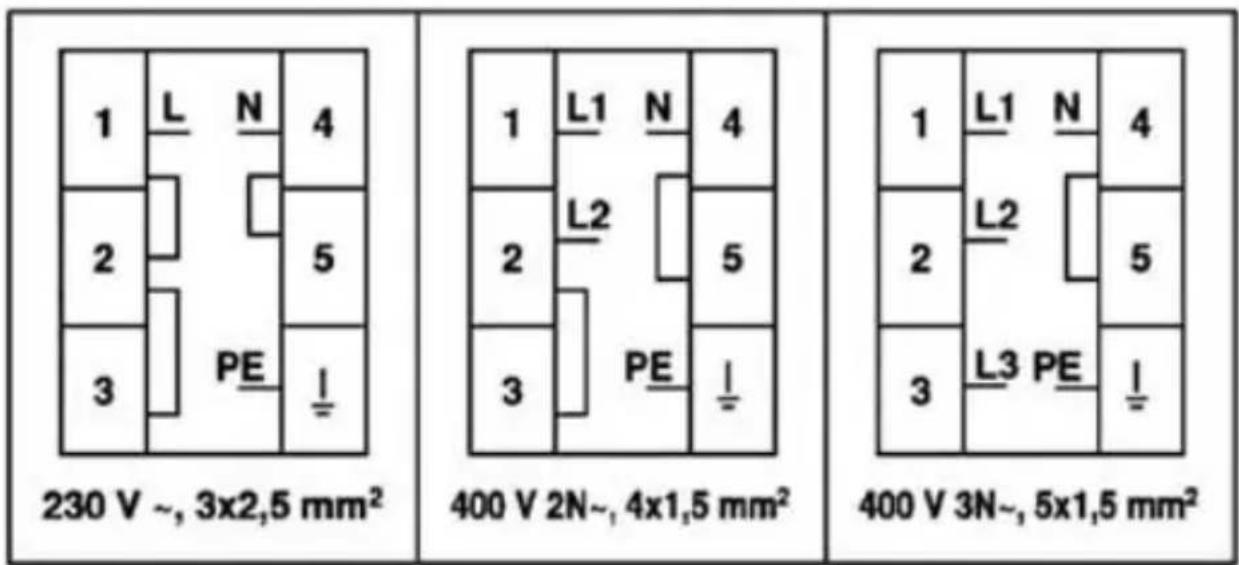

Schéma et câbles de branchement sont indiqués dans le tableau suivant (Fig 9).

(Attention: Information uniquement pour le technicien qualifié qui est le seul autorisé à réaliser le branchement électrique de cette table de cuisson.)

Figure 9

Figure 10

CHANGEMENT DES INJECTEURS

Les tables de cuisson avec des brûleurs gaz s'adaptent aux différents types de gaz en remplaçant les injecteurs.

Cette intervention doit être effectuée par un technicien qualifié. Si le remplacement n'est pas fait correctement, la garantie ne sera pas validée.

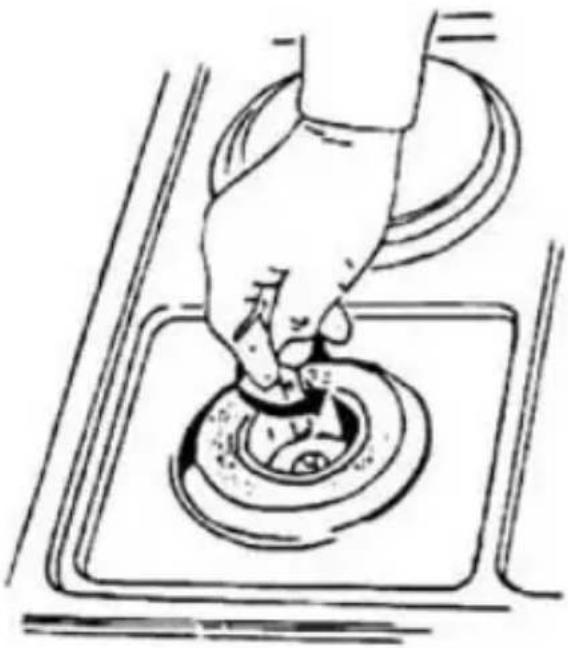

Utilisez les injecteurs fournis avec la table de cuisson. Débranchez la prise électrique. Dévissez l'injecteur et remplacez-le par le nouveau (voir tableau de concordances ci-après). Procédez de même pour les autres brûleurs.

	G30/G31 28-30/37 mbar	G20/25 20/25 mbar
Brûleur rapide	0,85	1,15
Brûleur semi rapide	0,65	0,97
Brûleur auxiliaire	0,50	0,72

Tableau des concordances

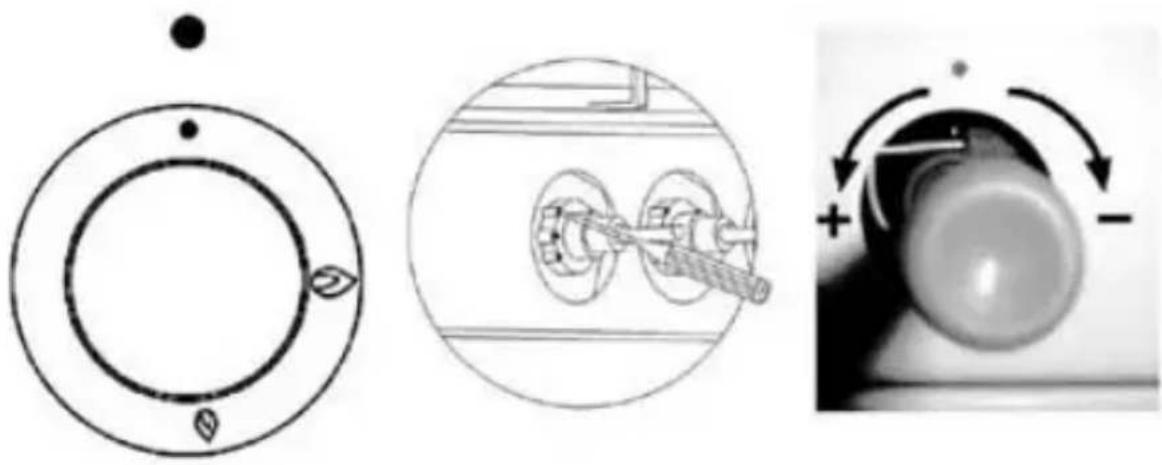

Cette opération doit être faite par une personne qualifiée: Enlevez la manette gaz. Allumez le gaz et mettez en position « ralenti ». A l'aide d'un tournevis très fin, réglez la hauteur de la flamme en tournant à gauche (augmentation de la flamme) ou à droite (diminution de la flamme). Une fois le réglage fait, faites le test suivant: allumez le gaz, mettez en position « maxi », ensuite tournez vers la position « mini » très rapidement. Si la flamme est bien réglée, elle ne doit pas s'éteindre. Si elle s'éteint, augmentez la hauteur de la flamme. Répétez cette opération sur tous les brûleurs.

Attention: Le vis de by-pass doit être serré à fond pour le réglage de débit réduit au GPL.

Après avoir changé les injecteurs collez l'étiquette (fournie avec les nouveaux injecteurs) à l'arrière de l'appareil sur l'étiquette déjà collée (anciens injecteurs) afin de préciser le changement de gaz.

AVANT LA PREMIERE UTILISATION

1) Avant la première utilisation assurez-vous qu'il ne reste aucun matériel d'emballage sur votre table de cuisson. Ces emballages devront être triés séparément pour le recyclage.
2) Les plaques électriques de votre table de cuisson sont recouvertes d'un film protecteur qu'il faut éliminer avant l'emploi. Il est important de bien aérer la pièce durant cette opération pour éliminer la fumée dégagée. Tournez la manette de la plaque sur la position maximale. Laissez fonctionner pendant 10mm. Eteignez la plaque et laissez refroidir.

UTILISATION

UTILISATION DES BRULEURS GAZ

3 différents brûleurs équipent votre table de cuisson. Pour obtenir une performance maximale des brûleurs, utilisez des casseroles avec les diamètres suivants :

• Brûleur rapide
  22 à 28cm
• Brûleur semi rapide
  14 à 22cm
• Brûleur auxiliaire
  10 à 14cm

MISE EN GARDE: Utilisez uniquement des récipients à fond plat.

Attention : La flamme du brûleur ne doit jamais sortir du fond de la casserole.

Attention : En cas de l'utilisation de récipient à large fond veillez à ne pas dépasser les bords de la table de cuisson et évitez une surchauffe au niveau du bandeau de commande.

Attention : Les brûleurs de cet appareil sont équipés d'un dispositif de sécurité flamme. Après allumage il est impératif de maintenir la manette de commande enfoncée pendant 8 secondes environ avant de la lâcher.

Appuyez et tournez la manette correspondante au brûleur à utiliser, placez-la sur la position grande flamme (Fig 14) et appuyez simultanément sur le bouton d'allumage (Fig 2 et 3, Rep 10) afin d'allumer le brûleur. (Pour les modèles sans allumage, utilisez un allume-feu ou une allumette). Maintenez la manette de commande enfoncée pendant 8 secondes environs après allumage avant de lâcher.

Manette de brûleur

Vous pouvez diminuer la flamme en tournant la manette vers la petite flamme. (Appuyez légèrement sur la manette pour passer le cran de la position grande flamme).

Si le brûleur ne s'allume pas après 10 sec ou s'il s'éteint, mettez la manette sur la position "I" et attendez quelques minutes avant de le rallumer.

Pour éteindre, mettez la manette sur la position "1".

UTILISATION DES PLAQUES ELECTRIQUES

Les tables de cuisson tout électrique sont équipées de 2 différentes plaques (2 normales et 2 grandes).

Les tables de cuisson "3 gaz + 1 électrique" sont équipées d'une plaque normale.

Pour obtenir une performance maximale des plaques, utilisez des casseroles avec les diamètres suivants :

- plaque normale (1000W) 14,5 cm

MISE EN GARDE: Utilisez uniquement des récipients à fond plat.

A la première utilisation ou si la plaque a été inutilisée depuis longtemps, il convient de la faire fonctionner à vide pendant 2-3 minutes en plaçant le commutateur sur la position maximale afin d'éliminer l'humidité résiduelle. Ne pas toucher la plaque électrique avec une partie du corps mouillée ou humide. Utilisez des récipients de dimension adéquate, le diamètre des casseroles devant être identique au diamètre de la plaque, ce qui est important pour

économiser l'énergie. Fermez la manette après la cuisson. Lorsque la plaque est allumée, la lampe témoin rouge qui se trouve sur le tableau de bord s'allume (Fig 3 et 4, Rep 19). Cela vous permet de voir si la plaque est restée allumée par erreur.

Manette de plaque électrique

Figure 15 (TCT6202, TRT6202)

TS6301, TR6301	1	2	3	4	5	6
TST6202 S, TRT6202 S	-	1	-	2	-	3
Utilisation	Cuisiner à chaleur très douce	Cuisiner à chaleur minimum	Cuisiner à chaleur minimum	Cuisiner, frire à chaleur moyenne	Cuisiner, frire à chaleur élevée	Cuisiner, frire à chaleur maximum

Lorsqu'on utilise la plaque électrique, il faut :

• éviter de la faire fonctionner à vide (sans récipient)
• ne se servir que des casseroles à fond plat (type électrique)
• cuire si possible avec un couvercle pour économiser l'énergie
• ne jamais cuire les aliments directement sur les plaques électriques, mais dans des marmites ou des récipients adaptés.

NETTOYAGE ET ENTRETIEN

1- Nettoyez la table de cuisson pendant qu'elle est froide.
2- Déconnectez toujours l'appareil du réseau électrique avant le nettoyage.
3- Utilisez de l'eau savonneuse tiède en ayant soin de rincer et d'essuyer avec un chiffon doux.
4- N'utilisez jamais de produits abrasifs et corrosifs.
5- Faites attention de ne pas boucher les injecteurs et les brûleurs pendant le nettoyage.
6- Pour les tables de cuisson en inox nettoyez les parties en inox avec des produits spéciaux que l'on trouve dans le commerce.
7- Graissez les plaques électriques si vous ne les utilisez pas pendant un certain temps.
8- Les brûleurs et les grilles peuvent être enlevés et lavés avec des produits appropriés. Après le nettoyage les brûleurs et leurs chapeaux doivent être bien séchés et remis parfaitement à leur place.
9- Evitez de laisser sur la table de cuisson des substances alcalines ou acides (jus de citron, sel, vinaigre etc).

MISE AU REBUT

Enlèvement des appareils ménagers usagés

La directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la « poubelle barrée » est apposée sur tous les produits pour rappeler les obligations de la collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur appareil.

QUE FAIRE EN CAS DE PANNE

En cas de panne électrique, veuillez vérifier d'abord que le compteur est enclenché et que le fusible de protection est correct. (Pour les modèles gaz vérifier d'abord s'il y a du courant au niveau de votre prise en branchant par exemple une lampe électrique.)

Après cette vérification appelez le service après-vente de votre revendeur en lui indiquant la référence de votre appareil indiquée sur la plaque signalétique.

ATTENTION !!

Cet appareil doit être réparé seulement par un technicien qualifié.

SPECIFICATIONS TECHNIQUES

			MODELES
			TCT6101TRT6101	TCT6102TRT6102		TCT6202TRT6202	TS6301TR6301
CLASSE			3
CATEGORIE			II_2E+3*
PAYS DE DESTINATIONS			FRANCE
PUISSANCETOTALE en kw		NG20/20 mbar	6,95 kW	6,95 kW		5,2 kW	—
		GPL30/30 mbar	7,05 kW	7,05 kW		5,4 kW	—
DEBIT TOTALen m^3/h ou g/h		NG20/20 mbar	0,862 m^3/h	0,862 m^3/h		0,496 m^3/h	—
		GPL30/30 mbar	513 g/h	513 g/h		393 g/h	—
TYPE DE GAZ ET PRESSION			G20/25 20/25 mbar		G30/G31 28-30/37 mbar		—
DEBITS DESBRULEURS	BRULEUR RAPIDE		2,55 kW	0,243 m^3/h	2,75 kW	200 g/h	—
	BRULEUR SEMI-RAPIDE		1,75 kW	0,167 m^3/h	1,65 kW	120 g/h	—
	BRULEUR AUXILIAIRE		0,90 kW	0,086 m^3/h	1,00 kW	73 g/h	—
DEBITS REDUITSDES BRULEURS	BRULEUR RAPIDE		0,95 kW	0,091 m^3/h	0,65 kW	47 g/h	—
	BRULEUR SEMI-RAPIDE		0,75 kW	0,072 m^3/h	0,55 kW	40 g/h	—
	BRULEUR AUXILIAIRE		0,50 kW	0,048 m^3/h	0,40 kW	28 g/h	—
ALLUMAGE ELECTRIQUE					+	+
PUISSANCE DESPLAQUES ELECTRIQUES	PLAQUE NORMALEDIAM. 145 mm		—		—	1000 W	2x1000 W
	GRANDE PLAQUEDIAM. 180 mm		—		—	—	2x1500 W
PUISSANCE TOTALE ELECTRIQUE			—		0.6 W	1000 W	5000 W
VOLTAGE ET FREQUENCE			—		230V 50hz	230V 50hz	230V/400V 50hz

Le gaz et la pression pour lesquels l'appareil est réglé : G20/25 - 20/25 mbar

Indications des couleurs rajoutées aux références:

Blanc.....B

Marron....M

Noir....N

Terre de France...... TDF

Vert......V

Inox....X

Le nom et l'adresse du fabricant :

ESCO ^ A.S.
