M990 - Multimètre ELRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique
Marque	ELRO
Modèle	M990
Dimensions (L x l x h)	150 x 70 x 30 mm
Poids	200 g
Alimentation	Pile 9V (non fournie)
Affichage	Écran LCD 3 1/2 digits, 2000 points
Tension AC	0-600 V
Tension DC	0-600 V
Courant AC/DC	0-10 A
Résistance	0-20 MΩ
Test diode	Oui
Test continuité	Oui (buzzer intégré)
Catégorie de sécurité	CAT II 600V
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants ou produits abrasifs.
Pièces détachées	Piles (9V) et fusibles de rechange (F 250 mA / 10 A)
Réparabilité	Fusibles remplaçables par l'utilisateur. Pour toute autre réparation, contacter le service après-vente.
Garantie	2 ans
Accessoires inclus	Pinces de test, manuel d'utilisation

FOIRE AUX QUESTIONS - M990 ELRO

Comment remplacer la pile du multimètre ELRO M990 ?

Ouvrez le compartiment à pile à l'arrière de l'appareil à l'aide d'un tournevis. Remplacez la pile usagée par une pile 9V neuve en respectant la polarité. Refermez le compartiment.

Comment utiliser le test de continuité ?

Tournez le sélecteur sur la position 'buzzer' ou 'continuité'. Branchez les pinces sur les bornes COM et VΩ. Placez les pointes de test aux deux extrémités du circuit. Si la résistance est inférieure à environ 30 Ω, un bip sonore retentit.

Quelle est la tension maximale mesurable ?

Le multimètre ELRO M990 peut mesurer des tensions continues et alternatives jusqu'à 600 V. Ne dépassez jamais cette limite pour éviter tout risque de choc électrique ou d'endommagement de l'appareil.

Comment changer le fusible du multimètre ?

Débranchez les pinces de test. Ouvrez le boîtier arrière du multimètre. Localisez le fusible (F 250 mA ou 10 A). Remplacez-le par un fusible identique. Refermez le boîtier. Utilisez toujours des fusibles de mêmes caractéristiques.

Que signifie l'affichage 'OL' ou '1' ?

L'affichage 'OL' (Over Load) ou '1' indique que la valeur mesurée dépasse la plage sélectionnée. Sélectionnez un calibre supérieur pour obtenir une lecture correcte.

Puis-je mesurer le courant de batterie de voiture avec ce multimètre ?

Oui, pour mesurer un courant continu jusqu'à 10 A. Branchez la pince rouge sur la borne 10A et la noire sur COM. Sélectionnez le calibre A DC. Attention : ne mesurez jamais une tension en mode ampèremètre.

Comment tester une diode ?

Placez le sélecteur sur le symbole diode. Branchez la pince rouge sur la borne VΩ et la noire sur COM. Touchez l'anode de la diode avec la pointe rouge et la cathode avec la noire. L'écran affiche la tension seuil (environ 0,6 V pour une diode silicium).

Pourquoi l'affichage clignote-t-il ?

Un affichage clignotant peut indiquer une pile faible. Remplacez la pile 9V. Si le problème persiste, vérifiez les branchements ou contactez le service après-vente.

Quelles sont les précautions de sécurité à respecter ?

N'utilisez jamais l'appareil sur des circuits de catégorie supérieure à CAT II. Ne mesurez pas de tensions supérieures à 600 V. Utilisez des pinces de test en bon état. Débranchez les pinces avant de changer le sélecteur.

Comment nettoyer le multimètre ?

Éteignez l'appareil et retirez les pinces. Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques, d'alcool ou d'abrasifs. Évitez l'humidité.

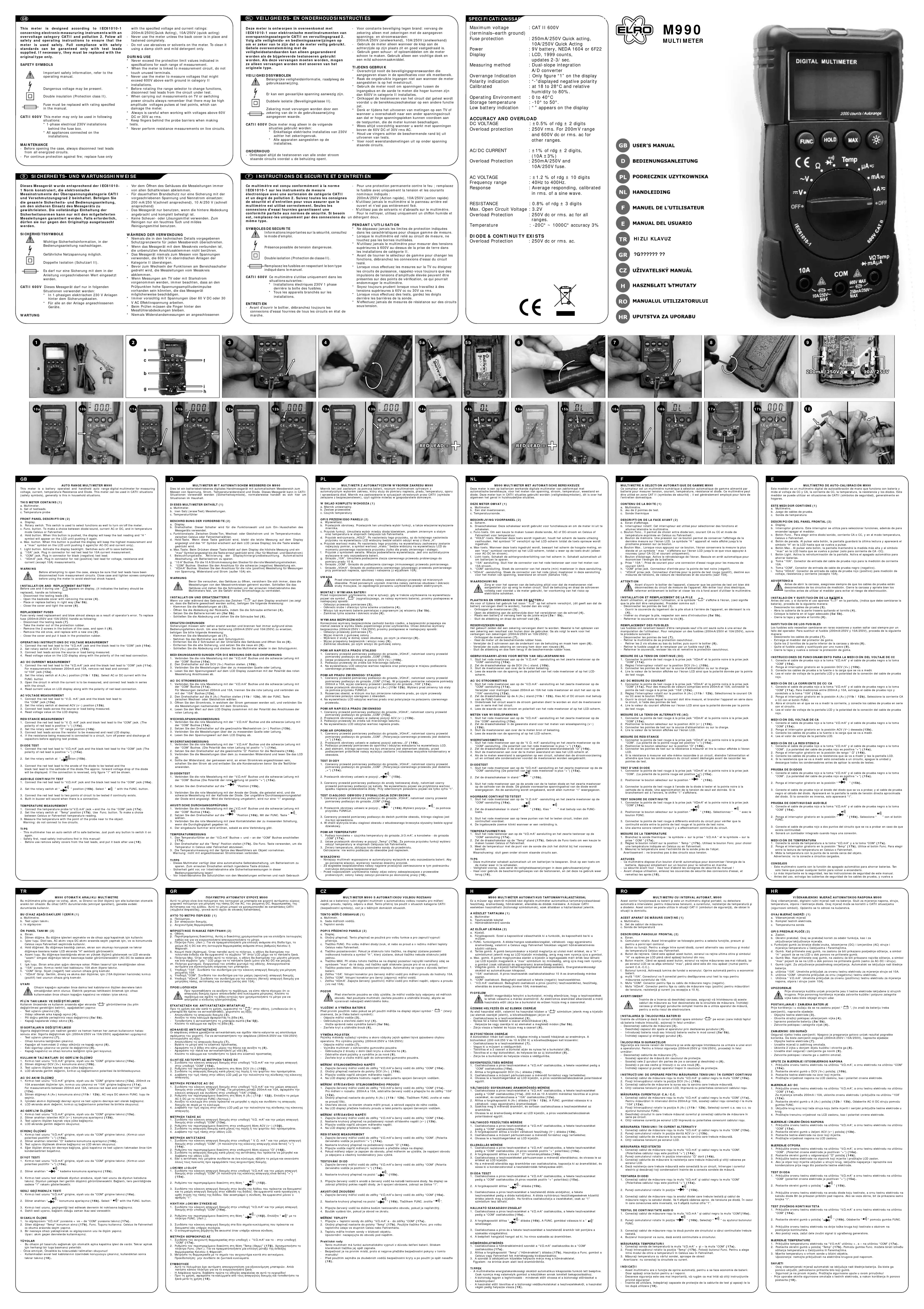

MODE D'EMPLOI M990 ELRO

az pas les bornes initiliales

RENEURS FOR TARTOR

sui 50% u-d

---

1

10

0

17.2018年1月1日

2017年/4月1日

1

SPECIFICATIONSSAE

2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.
