Notice d'utilisation 15

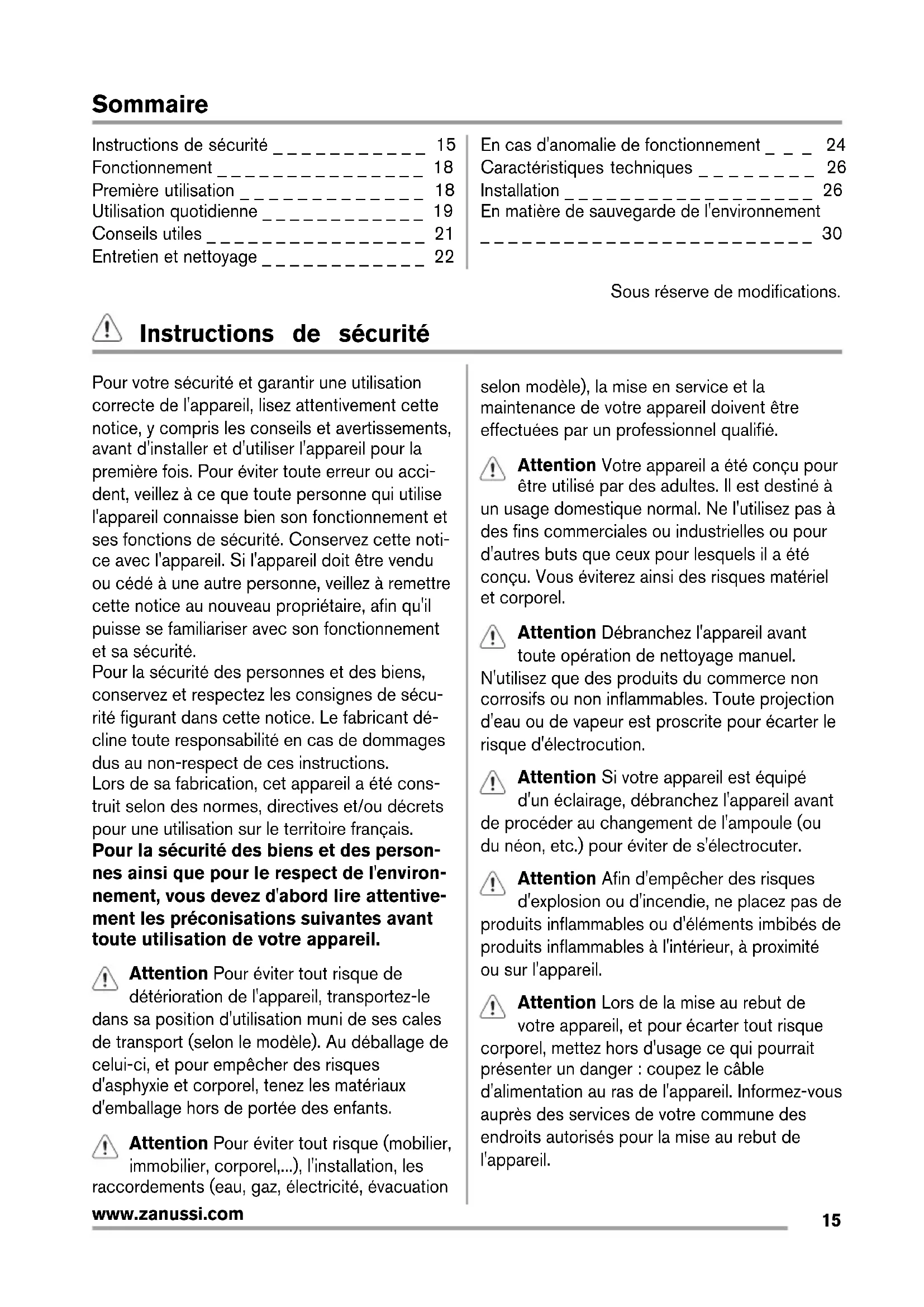

www.zanussi.comSommaire Instructions de sécurité _ _ _ _ _ _ _ _ _ _ _ 15 Fonctionnement _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 18 Première utilisation _ _ _ _ _ _ _ _ _ _ _ _ _ 18 Utilisation quotidienne _ _ _ _ _ _ _ _ _ _ _ _ 19 Conseils utiles _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 21 Entretien et nettoyage _ _ _ _ _ _ _ _ _ _ _ _ 22 En cas d'anomalie de fonctionnement _ _ _ 24 Caractéristiques techniques _ _ _ _ _ _ _ _ 26 Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 26 En matière de sauvegarde de l'environnement _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 30 Sous réserve de modifications. Instructions de sécurité Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou acci- dent, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette noti- ce avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité. Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécu- rité figurant dans cette notice. Le fabricant dé- cline toute responsabilité en cas de dommages dus au non-respect de ces instructions. Lors de sa fabrication, cet appareil a été cons- truit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français. Pour la sécurité des biens et des person- nes ainsi que pour le respect de l'environ- nement, vous devez d'abord lire attentive- ment les préconisations suivantes avant toute utilisation de votre appareil. Attention Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon le modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de portée des enfants. Attention Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectuées par un professionnel qualifié. Attention Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel. Attention Débranchez l'appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution. Attention Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter. Attention Afin d'empêcher des risques d'explosion ou d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. Attention Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

www.zanussi.comAttention Respectez la chaîne de froid dès l'acquisition d'un aliment jusqu'à sa consommation pour exclure le risque d'intoxication alimentaire. Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil. Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou menta- les, ou le manque d'expérience et de connais- sance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne res- ponsable qui puisse leur assurer une utilisa- tion de l'appareil sans danger. Empêchez les enfants de jouer avec l'appa- reil.

• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.

• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au ras de l'appareil pour éviter les risques d'élec- trocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures magnéti- ques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Consignes générales de sécurité Avertissement Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou la structure inté- grée, ne soient pas obstrués.

• Les appareils sont destinés uniquement à la conservation des aliments et/ou des boissons dans le cadre d’un usage domestique normal, tel que celui décrit dans la présente notice. – dans des cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail ; – dans les fermes et par les clients dans des hôtels, motels et autres lieux de séjour ; – dans des hébergements de type chambre d'hôte ; – pour la restauration et autres utilisations non commerciales.

• N'utilisez pas d'appareils électriques, d'agents chimiques ou tout autre système ar- tificiel pour accélérer le processus de dégi- vrage.

• Ne faites pas fonctionner d'appareils électri- ques (comme des sorbetières électriques, ...) à l'intérieur des appareils de réfrigération à moins que cette utilisation n'ait reçu l'agré- ment du fabricant.

• N'endommagez pas le circuit frigorifique.

• Le circuit frigorifique de l’appareil contient de l’isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l’environne- ment mais qui est néanmoins inflammable. Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit frigorifique n'est endommagée. Si le circuit frigorifique est endommagé : – évitez les flammes vives et toute autre source d'allumage – aérez soigneusement la pièce où se trouve l'appareil

• Ne modifiez pas les spécifications de l'appa- reil. Si le câble d'alimentation est endomma- gé, il peut causer un court circuit, un incendie et/ou une électrocution. Avertissement Les éventuelles répara- tions ou interventions sur votre appareil, ainsi que le remplacement du câble d'alimenta- tion, ne doivent être effectuées que par un pro- fessionnel qualifié.

1. Ne branchez pas le cordon d'alimenta-

tion à une rallonge.

2. Assurez-vous que la prise n'est pas écra-

sée ou endommagée par l'arrière de l'ap- pareil. Une prise de courant écrasée ou endommagée peut s'échauffer et causer un incendie.

3. Vérifiez que la prise murale de l'appareil

www.zanussi.com4. Ne débranchez pas l'appareil en tirant sur le câble.

5. Si la prise murale n'est pas bien fixée,

n'introduisez pas de prise dedans. Ris- que d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil sans le diffuseur

de l'ampoule (si présent) de l'éclairage intérieur.

• Cet appareil est lourd. Faite attention lors de son déplacement.

• Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés (ris- que de brûlure et d'arrachement de la peau).

• Évitez une exposition prolongée de l'appareil aux rayons solaires.

• Les ampoules (si présentes) utilisées dans cet appareil sont des ampoules spécifiques uniquement destinées à être utilisées sur des appareils ménagers. Elles ne sont pas du tout adaptées à un éclairage quelconque d'une habitation. Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les par- ties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides inflam- mables dans l'appareil (risque d'explosion).

• Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrière de l'appareil. (Si l'appareil est sans givre.)

• Un produit décongelé ne doit jamais être re- congelé.

• Conservez les aliments emballés conformé- ment aux instructions de leur fabricant.

• Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l'ap- pareil. Consultez les instructions respectives.

• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment congélateur, car la pression se formant à l'in- térieur du contenant pourrait le faire éclater et endommager ainsi l'appareil.

• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'ap- pareil, car ils peuvent provoquer des brûlures. Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'ap- pareil hors tension et débranchez-le de la pri- se de courant.

• N'utilisez pas d'objets métalliques pour net- toyer l'appareil.

• N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en plas- tique.

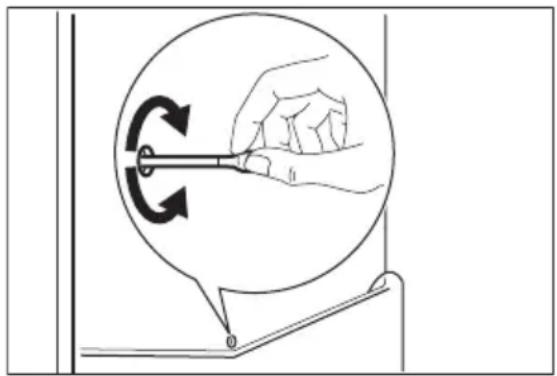

• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartiment réfrigérateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appa- reil. Installation Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages cons- tatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, res- pectez les instructions de la notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le conden- seur (risque de brûlure).

• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou ray- ons solaires trop intenses).

• Assurez-vous que la prise murale reste ac- cessible après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable uni- quement. (Si un branchement sur le réseau d'eau est prévu.) Maintenance

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés

www.zanussi.compar un électricien qualifié ou une personne compétente.

• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé, ex- clusivement avec des pièces d'origine. Protection de l'environnement Le système frigorifique et l'isolation de vo- tre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflamma- bles : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recy- clables. Fonctionnement Mise en fonctionnement Branchez l'appareil sur une prise murale. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne. Mise à l'arrêt Pour mettre à l'arrêt l'appareil, tournez le bouton du thermostat sur la position "O". Réglage de la température La température est réglée automatiquement. Pour faire fonctionner l'appareil, procédez com- me suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.

• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum. Une position moyenne est la plus indiquée. Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil. Important Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant. Première utilisation Nettoyage intérieur Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires inter- nes avec de l'eau tiède savonneuse pour sup- primer l'odeur caractéristique du "neuf" puis sé- chez soigneusement. Important N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition.

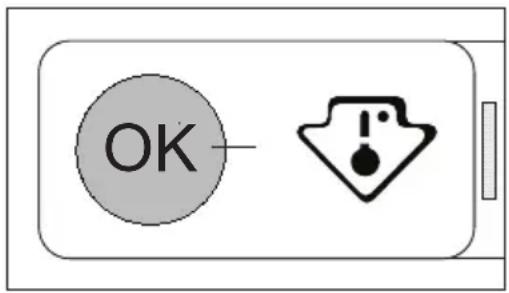

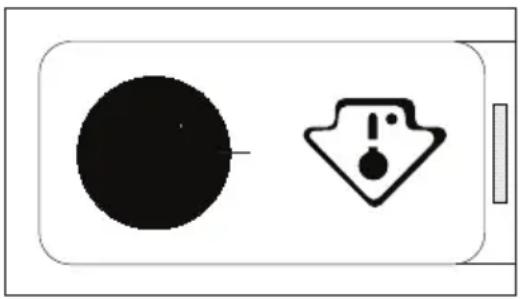

www.zanussi.comUtilisation quotidienne Afficheur de température Pour vous aider au bon réglage de votre appa- reil, nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide. La zone la plus froide du compartiment réfrigérateur se situe au niveau de la clay- ette inférieure en verre. Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur. L'espace situé directement au dessus de la clayette en verre du bac à légumes est la zone la plus froide du compartiment réfrigérateur comme indiqué par la clayette ou l'autocollant sur la paroi de votre appareil. Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que dans l'indicateur de température "OK" apparaisse. Si "OK" n'apparait pas, la température moyenne de la zone est trop élevée. Réglez le dispositif de réglage de température sur une position in- férieure. L'indication "OK" apparaissant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclairé. À chaque modification du dispositif de réglage de température, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder, si nécessaire, à un nouveau réglage. Ne modifiez la position du dispositif de réglage de température que progressivement et atten- dez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle mo- dification. Important Après chargement de l'appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte, il est normal que l'inscription "OK" n'apparaisse pas dans l'indicateur de température ; attendez au moins 12 heures avant de réajuster le dispositif de réglage de température. Si l'évaporateur du compartiment réfrigérateur (paroi du fond de l'appareil) se couvre anorma- lement de givre (appareil trop chargé, tempéra- ture ambiante élevée, thermostat sur une posi- tion élevée, ouvertures fréquentes de la porte), ramenez progressivement la manette du ther- mostat sur une position inférieure, jusqu'à obte- nir de nouveau des périodes d'arrêt du com- presseur. En effet, le dégivrage automatique de compartiment réfrigérateur ne s'effectue que si le compresseur s'arrête par intermittence. Thermostat à régler Température correcte

Congélation d'aliments frais Le compartiment congélateur est idéal pour congeler des denrées fraîches et conserver les aliments surgelés ou congelés pendant long- temps. Pour congeler des aliments frais, il n'est pas né- cessaire de modifier le réglage moyen. Toutefois, pour une congélation plus rapide, tournez le thermostat vers le haut pour obtenir plus de froid. Important Dans ce cas, la température du compartiment réfrigérateur peut chuter au- dessous de 0°C. Si cela se produit, repositionnez le thermostat sur un réglage plus chaud.

www.zanussi.comConservation d'aliments congelés et surgelés À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position maximale pendant 2 heures environ avant d'introduire les produits dans le compartiment. Si vous devez stocker une grande quantité d'ali- ments, retirez tous les tiroirs et paniers et placez directement les aliments sur les clayettes réfri- gérantes pour obtenir les meilleures performan- ces possibles. Avertissement Assurez-vous que la quantité d'aliments ne dépasse pas la charge limite indiquée sur le côté de la section supérieure (le cas échéant) Important En cas de décongélation accidentelle, due par exemple à une coupure de courant, si la coupure a duré plus longtemps qu'indiqué au paragraphe « Autonomie de fonctionnement » du chapitre Caractéristiques techniques, consommez rapidement les aliments décongelés ou cuisez-les immédiatement avant de les recongeler (une fois refroidis). Décongélation Avant utilisation, les aliments surgelés ou con- gelés peuvent être décongelés dans le compar- timent du réfrigérateur ou à température am- biante en fonction du temps disponible pour cette opération. Les petites portions peuvent même être cuites sans décongélation préalable (la cuisson sera cependant un peu plus longue). Fabrication de glaçons Cet appareil est équipé d'un ou de plusieurs bacs à glaçons. Remplissez d'eau ces bacs et mettez-les dans le compartiment congélateur. Important N'utilisez pas d'instruments métalliques pour décoller les bacs du congélateur. Clayettes amovibles Les parois du réfrigérateur sont équipées d'une série de supports afin que les clayettes puis- sent être positionnées comme vous le souhai- tez.

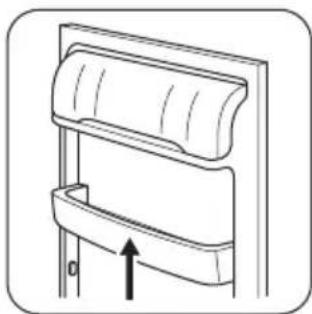

www.zanussi.comEmplacement des balconnets de la porte Selon la taille des em- ballages des aliments conservés, les bal- connets de la porte peuvent être position- nés à différentes hau- teurs. Tirez progressivement dans le sens des flè- ches pour les déga- ger, puis reposition- nez-les selon les be- soins. Conseils utiles Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.

• Si la température ambiante est élevée, le dis- positif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'évapora- teur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de façon à obtenir des périodes d'arrêt du compres- seur et ainsi permettre un dégivrage automa- tique, d'où des économies d'énergie. Conseils pour la réfrigération de denrées fraîches Pour obtenir les meilleures performances possi- bles :

• N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigé- rateur.

• Couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques.

• Placez les aliments pour que l'air puisse cir- culer librement autour. Conseils pour la réfrigération Conseils utiles : Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la ta- blette en verre au-dessus du bac à légumes. La période de conservation est de 1 à 2 jours au maximum. Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette. Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s). Beurre et fromage : placez-les dans des réci- pients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible. Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bou- teilles. Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés. Conseils pour la congélation Pour obtenir les meilleurs résultats, voici quel- ques conseils importants :

• la quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée sur la plaque signalétique.

www.zanussi.com• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période.

• congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois net- toyées).

• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consommation.

• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurez- vous que les emballages sont étanches ;

• ne laissez pas des aliments frais, non conge- lés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.

• les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments

• la température très basse à laquelle se trou- vent les bâtonnets glacés, s'ils sont consom- més dès leur sortie du compartiment congé- lateur, peut provoquer des brûlures.

• L'identification des emballages est importan- te : indiquez la date de congélation du pro- duit, et respectez la durée de conservation in- diquée par le fabricant. Conseils pour la conservation des produits surgelés et congelés du commerce Pour obtenir les meilleures performances possi- bles :

• assurez-vous que les denrées surgelées achetées dans le commerce ont été correcte- ment entreposées par le revendeur ;

• prévoyez un temps réduit au minimum pour le transport des denrées du magasin d'alimenta- tion à votre domicile ;

• évitez d'ouvrir trop souvent la porte du con- gélateur et ne la laissez ouverte que le temps nécessaire ;

• une fois décongelés, les aliments se détério- rent rapidement et ne peuvent pas être re- congelés ;

• ne dépassez pas la durée de conservation in- diquée par le fabricant. Entretien et nettoyage Attention débrancher l'appareil avant toute opération d'entretien. Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé. Nettoyage périodique Cet appareil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.

• Rincez et séchez soigneusement. Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil. Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs. Nettoyer le condenseur (grille noire) et le com- presseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération amé- liore les performances de l'appareil et permet des économies d'énergie. Important Attention à ne pas endommager le système de réfrigération. De nombreux détergents pour la cuisine recom- mandés par les fabricants contiennent des pro- duits chimiques qui peuvent attaquer/endom- mager les pièces en plastique utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée

www.zanussi.comd'un peu de savon liquide pour nettoyer la car- rosserie de l'appareil. Après le nettoyage, rebranchez l'appareil. Dégivrage du réfrigérateur En fonctionnement normal, le givre est automa- tiquement éliminé de l'évaporateur du comparti- ment réfrigérateur à chaque fois que le com- presseur s'arrête. L'eau de dégivrage est collec- tée, via un orifice d'évacuation, dans un réci- pient spécial situé à l'arrière de l'appareil, au- dessus du compresseur, d'où elle s'évapore. Il est important de nettoyer régulièrement l'orifi- ce d'écoulement de la goulotte d'évacuation de l'eau de dégivrage située au milieu du comparti- ment réfrigérateur pour empêcher l'eau de dé- border et de couler à l'intérieur de l'appareil. Dégivrage du congélateur Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour du compartiment supérieur. Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est comprise entre 3 et 5 mm. Important Afin d'assurer une réserve de froid suffisante durant cette opération, réglez le thermostat sur le niveau le plus haut environ 12 heures avant de procéder au dégivrage. Pour enlever le givre, suivez les instructions ci- dessous :

1. Éteignez l'appareil.

2. Sortez les denrées congelées, enveloppez-

les dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais. Attention Ne touchez pas les produits congelés et les surfaces givrées avec les mains humides. Risque de brûlures ou d'arrachement de la peau.

3. Laissez la porte ouverte.

Le dégivrage peut être accéléré en plaçant un récipient d'eau chaude dans le compar- timent congélateur. Retirez également les mor- ceaux de glace au fur et à mesure qu'ils se dé- tachent, avant que le processus de dégivrage ne soit terminé.

4. Une fois le dégivrage terminé, séchez bien

5. Mettez l'appareil en marche.

6. Attendez deux à trois heures avant de re-

placer les denrées surgelées ou congelées dans le compartiment. Important N'utilisez en aucun cas d'objets métalliques ou tranchants pour gratter la couche de givre sur le revêtement intérieur, car vous risqueriez de le détériorer. N'utilisez aucun dispositif mécanique ou autre moyen artificiel pour accélérer le processus de dégivrage hormis ceux recommandés dans cette notice d'utilisation. Une élévation de la température des denrées congelées, pendant le dégivrage, peut réduire leur durée de conservation. En cas d'absence prolongée ou de non- utilisation Prenez les précautions suivantes :

• débranchez l'appareil

• retirez tous les aliments

• dégivrez si nécessaire et nettoyez l'appareil ainsi que tous les accessoires

• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréables. Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareiI, faites vérifier ré- gulièrement son bon fonctionnement pour éviter

www.zanussi.comla détérioration des aliments en cas de panne de courant. En cas d'anomalie de fonctionnement Avertissement Avant de résoudre les problèmes, débranchez l'appareil. La résolution des problèmes, non mentionnés dans le présent manuel, doit être exclusivement confiée à un électricien qualifié ou une personne compétente. Important Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux. Problème Cause possible Solution L'appareil ne fonctionne pas. L'éclairage ne fonc- tionne pas. L'appareil est éteint. Mettez l'appareil en marche. La fiche du câble d'alimentation n'est pas correctement insérée dans la prise de courant. Branchez correctement la fiche du câble d'alimentation dans la prise de courant. Le courant n'arrive pas à l'appareil. La prise de courant n'est pas ali- mentée. Branchez un autre appareil électrique à la prise de courant. Contactez un électricien qualifié. L'ampoule ne fonctionne pas. L'ampoule est en mode veille. Fermez puis ouvrez la porte. L'ampoule est défectueuse. Reportez-vous au chapitre « Rempla- cement de l'ampoule ». Le compresseur fonctionne en permanence. La température n'est pas réglée correctement. Sélectionnez une température plus élevée. La porte n'est pas fermée correcte- ment. Reportez-vous au chapitre « Fermetu- re de la porte ». La porte a été ouverte trop souvent. Ne laissez pas la porte ouverte plus longtemps que nécessaire. La température du produit est trop élevée. Laissez le produit revenir à tempéra- ture ambiante avant de le placer dans l'appareil. La température ambiante est trop élevée. Diminuez la température ambiante. De l'eau s'écoule sur la pla- que arrière du réfrigéra- teur. Pendant le dégivrage automatique, le givre fond sur la plaque arrière. Ce phénomène est normal. De l'eau s'écoule dans le réfrigérateur. L'orifice d'écoulement de l'eau de dégivrage est obstrué. Nettoyez l'orifice d'écoulement de l'eau de dégivrage. Des produits empêchent l'eau de s'écouler dans le réservoir d'eau. Assurez-vous que les produits ne touchent pas la plaque arrière.

www.zanussi.comProblème Cause possible Solution De l'eau coule sur le sol. Le tuyau d'évacuation de l'eau de dégivrage ne s'écoule pas dans le bac d'évaporation situé au-dessus du compresseur. Fixez le tuyau d'évacuation de l'eau au bac d'évaporation de l'eau de dé- givrage. La température à l'intérieur de l'appareil est trop bas- se/élevée. Le thermostat n'est pas réglé cor- rectement. Augmentez/réduisez la température. La température du réfrigé- rateur est trop élevée. L'air froid ne circule pas dans l'ap- pareil. Assurez-vous que de l'air froid circule dans l'appareil. La température du congé- lateur est trop élevée. Les produits sont trop près les uns des autres. Stockez les produits de façon à per- mettre la circulation de l'air froid. Il y a trop de givre. Les aliments ne sont pas correcte- ment emballés. Emballez les aliments correctement. La porte n'est pas fermée correcte- ment. Reportez-vous au chapitre « Fermetu- re de la porte ». Le thermostat n'est pas réglé cor- rectement. Sélectionnez une température plus élevée. Remplacement de l'éclairage Attention Débranchez la fiche de l'appareil de la prise secteur.

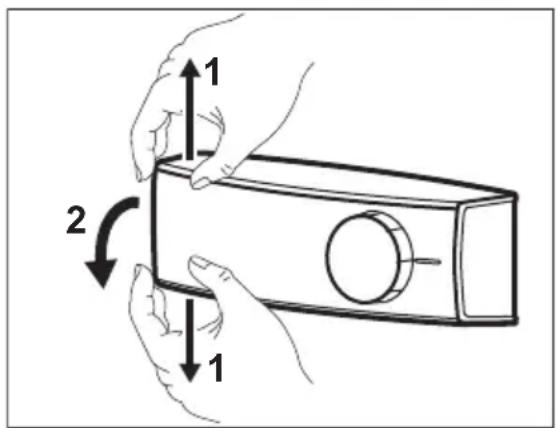

1. Dans le même temps, placez vos doigts en

haut et en bas du diffuseur transparent et glis- sez-le dans le sens indiqué par les flèches pour le détacher.

2. Remplacez l'ampoule par une ampoule de

puissance et de forme identiques, spécifique- ment conçue pour les appareils électroména- gers. (La puissance maximale est indiquée sur le diffuseur.)

3. Remontez le diffuseur de l'ampoule.

4. Branchez la fiche de l'appareil à la prise sec-

5. Ouvrez la porte. Vérifiez que l'ampoule s'allu-

me. Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Reportez-

vous au chapitre « Installation ».

3. Si nécessaire, remplacez les joints de porte

défectueux. Contactez votre service après- vente.

www.zanussi.comCaractéristiques techniques Dimensions de la niche d'encastre- ment Hauteur 1780 mm Largeur 560 mm Profondeur 550 mm Temps de levée 22 h Tension 230-240 V Fréquence 50 Hz Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil et sur l'étiquette énergéti- que. Installation Attention Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les "Consignes de sécurité" avant d'installer l'appareil. Emplacement Installez cet appareil à un endroit où la tempéra- ture ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appa- reil : Classe climati- que Température ambiante SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16 à + 43 °C Branchement électrique Votre appareil ne peut être branché qu'en 230 V monophasé. Vérifiez que le compteur électri- que peut supporter l'intensité absorbée par vo- tre appareil compte tenu des autres appareils branchés. Calibre des fusibles en ligne (un par phase) 10 A en 230 V. Important L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C.15100 et aux prescriptions des fournisseurs d'énergie électrique. Utilisez un socle de prise de courant compor- tant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF.C. 15100 et aux prescriptions des fournisseurs d'énergie électrique ; cette prise de courant doit impérativement être accessible. Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certi- fié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant. L'appareil ne doit pas être raccordée à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur. Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse. Réversibilité de la porte Le sens d'ouverture de la porte est orienté vers la droite. Si vous souhaitez modifier le sens d'ouverture de la porte (vers la gauche), effec- tuez les opérations suivantes avant d'installer définitivement l'appareil :

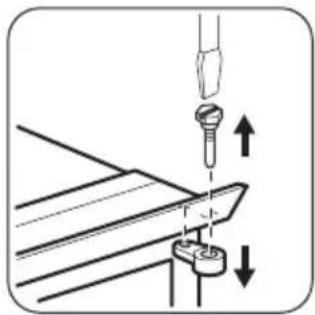

www.zanussi.com• Desserrez la goupil- le supérieure et reti- rez l'entretoise.

• Retirez la goupille supérieure et la por- te supérieure.

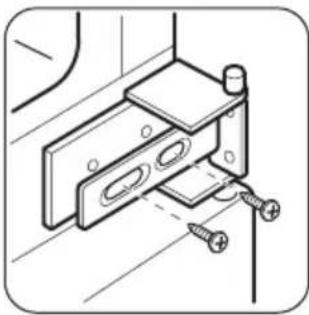

• Desserrez la char- nière intermédiaire.

• Enlevez la porte in- férieure.

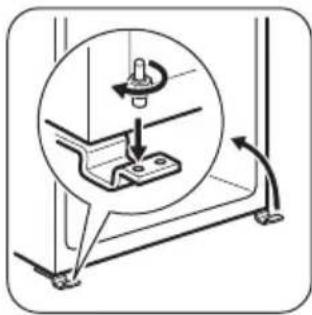

• Desserrez la goupil- le inférieure. Sur le côté opposé :

• Installez la goupille inférieure.

• Installez la porte in- férieure.

• Serrez la charnière intermédiaire.

• Installez la porte su- périeure.

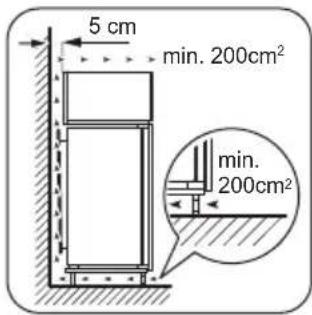

• Serrez l'entretoise et la goupille supérieu- re. Conditions requises en matière de circulation d'air Veillez à garantir une circulation d’air suffi- sante à l’arrière de l’appareil. 5 cm min. 200cm

Installation de l'appareil Attention Assurez-vous que le cordon d'alimentation n'est pas coincé sous l'appareil. Procédez comme suit :

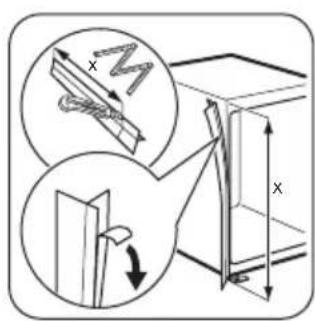

Si nécessaire, coupez la bande adhésive d'étanchéité et appli- quez-la sur l'appareil, comme le montre la fi- gure.

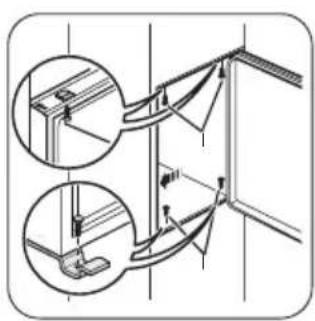

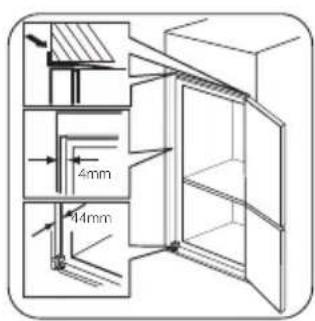

Installez l'appareil dans son emplacement. Poussez l'appareil en suivant les flèches (1) jusqu'à ce que la par- tie supérieure vienne toucher le mobilier de la cuisine. Poussez l'appareil dans le sens des flè- ches (2) contre le meuble, du côté oppo- sé à la charnière. 44mm 4mm Calez l'appareil dans son emplacement. La distance entre l'ap- pareil et le bord de la face avant du meuble doit être de 44 mm. Pour le cache-charniè- re inférieur (dans le sa- chet des accessoires), vérifiez si la distance entre l'appareil et le mobilier de la cuisine est correcte. L'espace libre entre l'appareil et le meuble doit être de 4 mm. Ouvrez la porte. Posi- tionnez le cache-char- nière.

Fixez l'appareil dans son emplacement à l'aide de 4 vis.

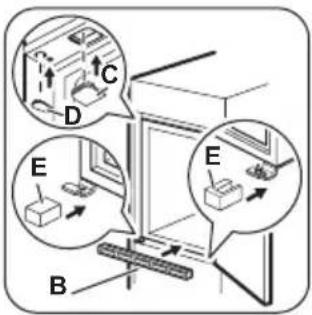

www.zanussi.comRetirez la pièce du ca- che charnière (E). Veil- lez à enlever la partie DX, s'il s'agit de la charnière de droite, la partie SX pour la char- nière de gauche.

Fixez les caches (C, D) aux pattes et dans les trous des charnières. Installez la grille de ventilation (B). Fixez les caches (E) à la charnière.

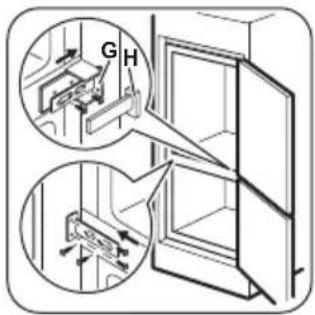

Placez l'appareil contre la paroi latérale du meuble de cuisine :

1. Desserrez les vis

de la pièce (G) et déplacez la pièce (G) jusqu'à la pa- roi latérale du meuble.

veau les vis de la pièce (G).

3. Fixez la pièce (H)

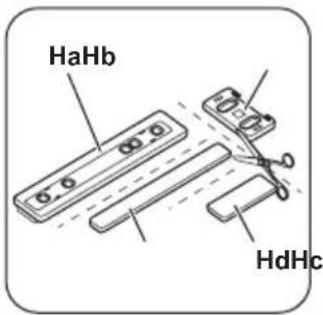

à la pièce (G). Ha Hb HdHc Détachez les pièces (Ha), (Hb), (Hc) et (Hd). 21 mm 21 mm ~50 mm ~50 mm

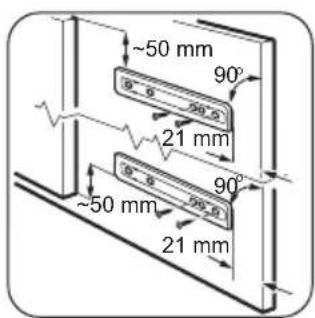

Installez la pièce (Ha) sur la face intérieure du meuble de cuisine.

Poussez la pièce (Hc) sur la pièce (Ha).

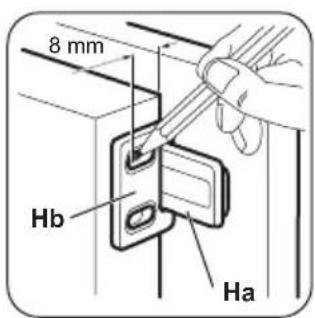

8 mm Ouvrez la porte de l'appareil et celle du meuble à 90° environ. Introduisez la petite équerre (Hb) dans le guide (Ha). Tenez ensemble la porte de l'appareil et celle du meuble et marquez la position des trous.

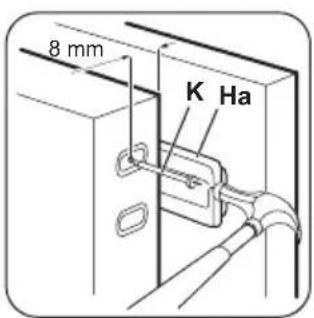

Enlevez les supports et marquez le repère avec le clou (K) à 8 mm du bord externe de la porte.

www.zanussi.comHb Placez à nouveau la petite équerre sur le guide et fixez-la à l'ai- de des vis fournies. Alignez la porte du meuble de cuisine et la porte de l'appareil en ajustant la pièce Hb.

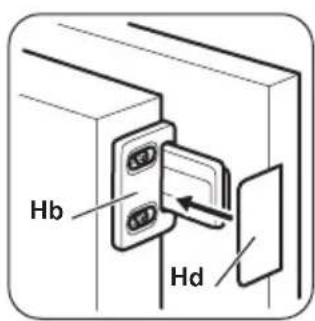

Appuyez la pièce (Hd) sur la pièce (Hb). Contrôlez une dernière fois pour vous assurer que :

• Toutes les vis sont correctement serrées.

• Le joint d'étanchéité magnétique adhère for- tement au meuble. Important Si la température à l'intérieur de la pièce est trop basse (en hiver, par exemple), il se peut que le joint n'adhère pas parfaitement. Inversément, si la température ambiante augmente, la dimension du joint augmente également. En matière de sauvegarde de l'environnement Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.
