Notice THEBEN Meteodata 140 S KNX - page 3

Intitulé	Description
Type de produit	Station Météo
Protocole de communication	KNX
Mesures météorologiques	Température, humidité, vitesse du vent, direction du vent, luminosité
Alimentation	Alimentation par bus KNX
Installation	Montage en extérieur, sur mât ou mur
Dimensions	Compact, adapté pour une installation discrète
Température de fonctionnement	-20°C à +60°C
Protection	Indice de protection IP54
Maintenance	Vérification régulière des capteurs et nettoyage si nécessaire
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Garantie	Garantie constructeur de 2 ans
Utilisation recommandée	Idéale pour les systèmes de gestion de bâtiment et d'automatisation

FOIRE AUX QUESTIONS - Meteodata 140 S KNX THEBEN

Comment installer la station météo THEBEN Meteodata 140 S KNX ?

Pour installer la station météo, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de monter l'appareil dans un endroit dégagé, à une hauteur d'au moins 1,5 mètre et à l'abri des intempéries directes.

Comment connecter la station météo au système KNX ?

Utilisez un câble de bus KNX pour connecter la station météo à votre installation KNX. Assurez-vous que l'adresse de groupe est correctement configurée via le logiciel ETS.

Que faire si la station météo ne répond pas ?

Vérifiez d'abord les connexions électriques et le câblage. Assurez-vous que l'alimentation est correcte et que la station est correctement intégrée dans le système KNX.

Comment calibrer les capteurs de la station météo ?

La calibration peut être effectuée via le logiciel ETS. Consultez le manuel d'utilisation pour les réglages spécifiques à chaque capteur de la station.

Les données météorologiques sont-elles précises ?

La précision des données dépend de l'emplacement et des conditions d'installation. Assurez-vous que la station est installée dans un endroit approprié pour obtenir des résultats optimaux.

Comment mettre à jour le firmware de la station météo ?

Les mises à jour du firmware doivent être effectuées via le logiciel ETS. Veillez à suivre les instructions de mise à jour fournies par THEBEN.

Que faire si la station météo affiche des valeurs anormales ?

Vérifiez les capteurs pour tout dommage ou obstruction. Il peut également être utile de redémarrer l'appareil et de vérifier les paramètres de configuration.

Comment interpréter les données fournies par la station météo ?

Les données comprennent des mesures de température, d'humidité, de vitesse du vent et de luminosité. Consultez le manuel pour des détails sur les unités de mesure et leur signification.

La station météo supporte-t-elle les notifications d'alerte ?

Oui, la station météo peut être configurée pour envoyer des alertes en fonction des seuils définis pour les différentes mesures. Cela peut être configuré via le logiciel KNX.

Où puis-je trouver des pièces de rechange pour la station météo ?

Les pièces de rechange peuvent être commandées directement auprès de THEBEN ou via des distributeurs agréés. Vérifiez le site web de THEBEN pour plus d'informations.

Questions des utilisateurs sur Meteodata 140 S KNX THEBEN

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Station Météo au format PDF gratuitement ! Retrouvez votre notice Meteodata 140 S KNX - THEBEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Meteodata 140 S KNX de la marque THEBEN.

MODE D'EMPLOI Meteodata 140 S KNX THEBEN

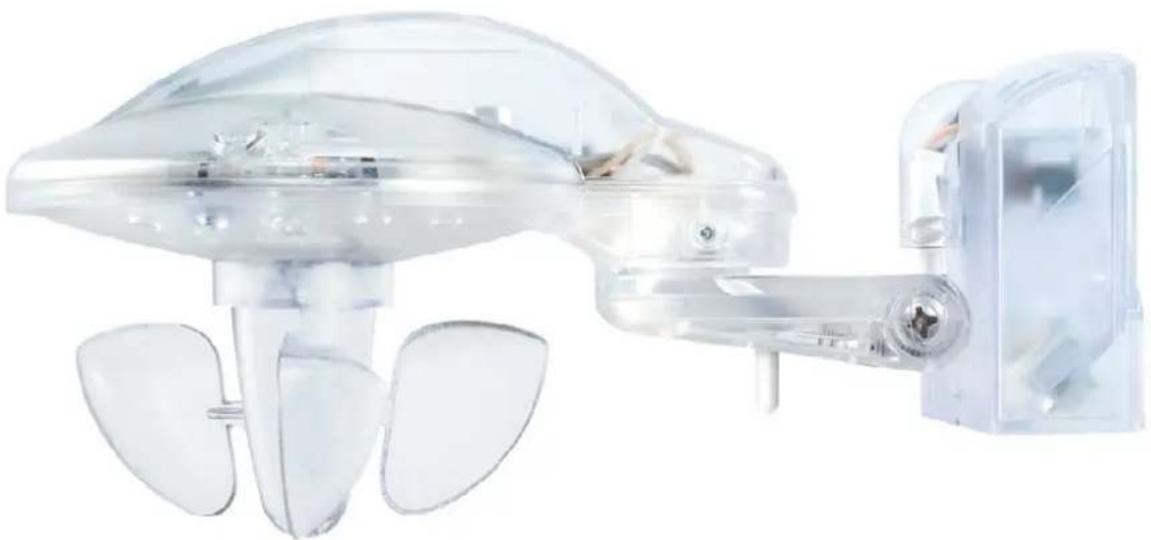

Station météorologique Meteodata 140 S

THEBEN Meteodata 140 S KNX - Station météorologique Meteodata 140 S - 1

Meteodata 140 S 1409207

Meteodata 140 S 24V 1409201

Meteodata 140 S GPS 1409208

Meteodata 140 S 24V GPS 1409204

Table des matières

1 Fonctionnalités 3

1.1 Particularités 3
1.2 Consignes importantes 4

2 Caracteristiques techniques 5

2.1 Caracteristiques techniques Meteodata 140 S/140 S GPS............5
2.2 Caracteristiques techniques Meteodata 140 S 24V /140 S 24V GPS............6

3 Le programme d'application « Meteodata 140 S V1.2 »............7

3.1 Sélection dans la base de données produits 7
3.2 Objects de communication 8

3.2.1 Description des objets 25

3.3 Paramètres 36

3.3.1 Pages de paramètres 36
3.3.2 Description des paramètres 37

4Annexe. 76

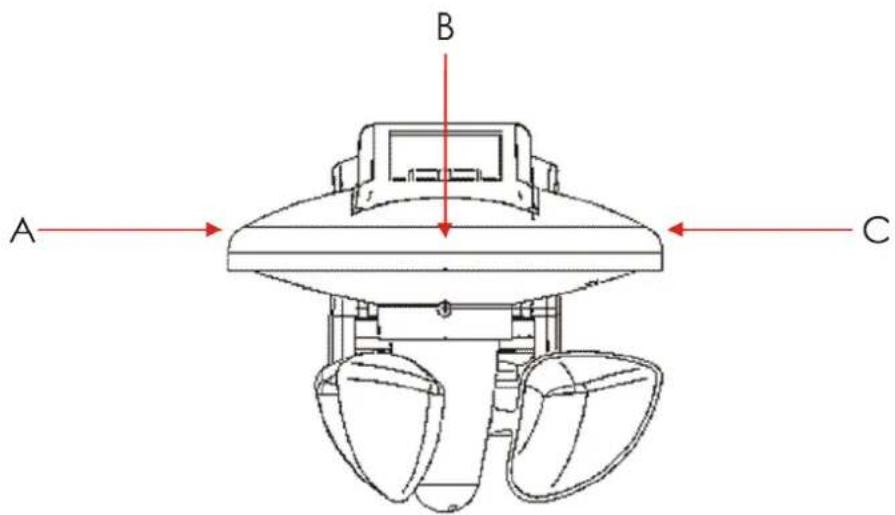

4.1 Detector de luminosite 76
4.2 Suivi du soleil 77

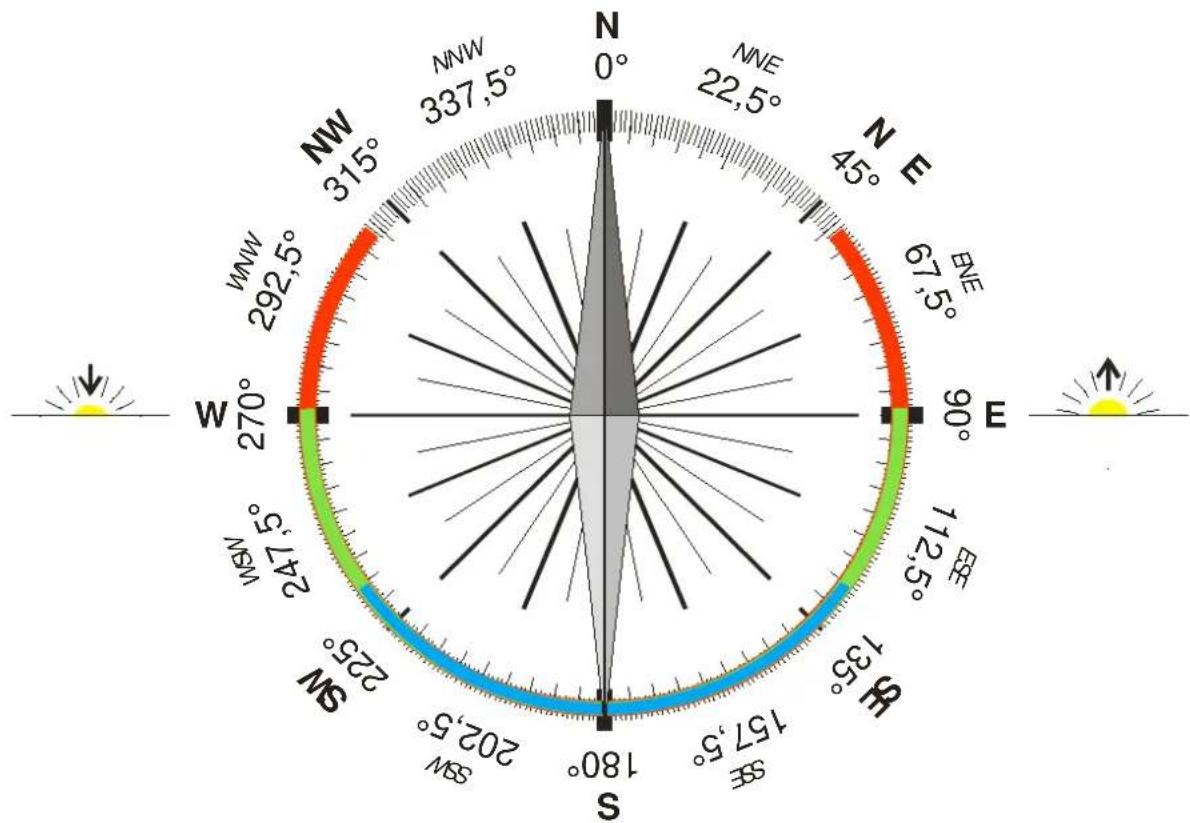

4.3 Azimut et course du soleil 78

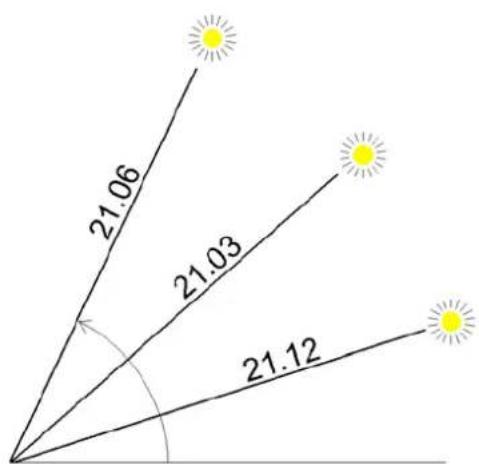

4.4 Elevation 79

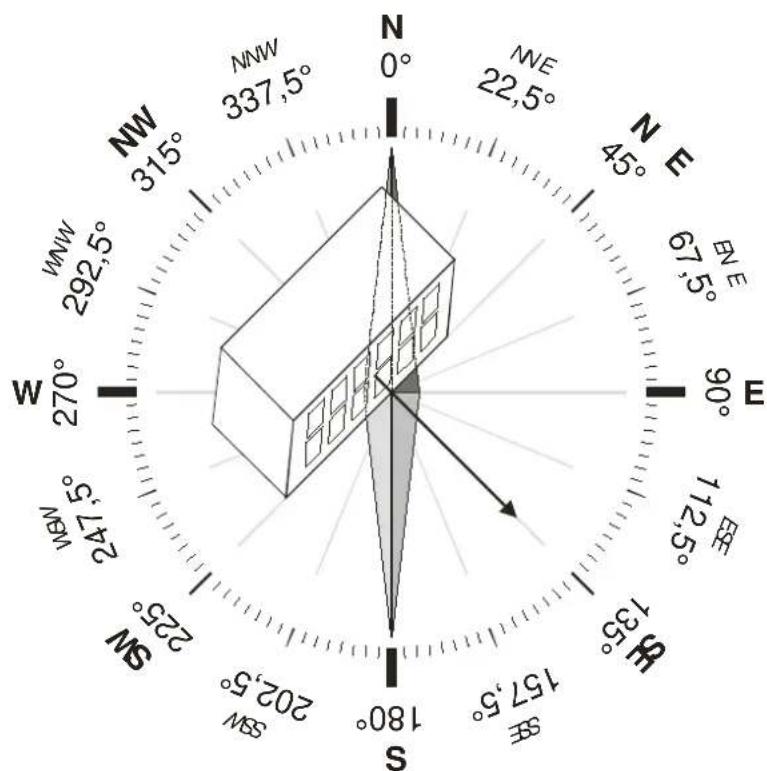

4.5 Direction de la façade 80

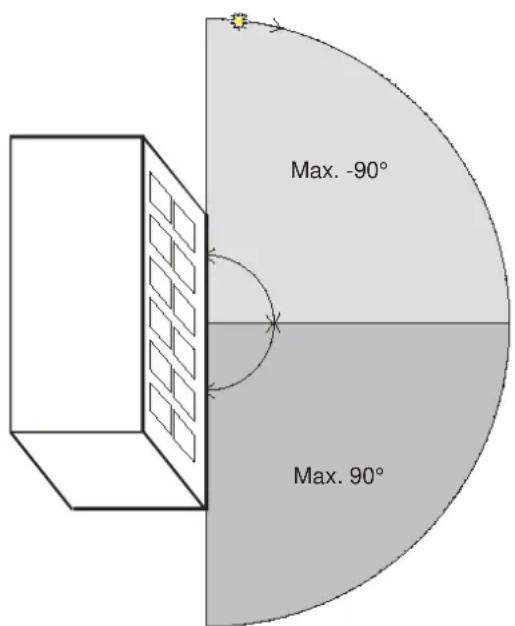

4.6 Zone de protection solaire 81
4.7 Examples pour la définition de la zone de protection solaire 82

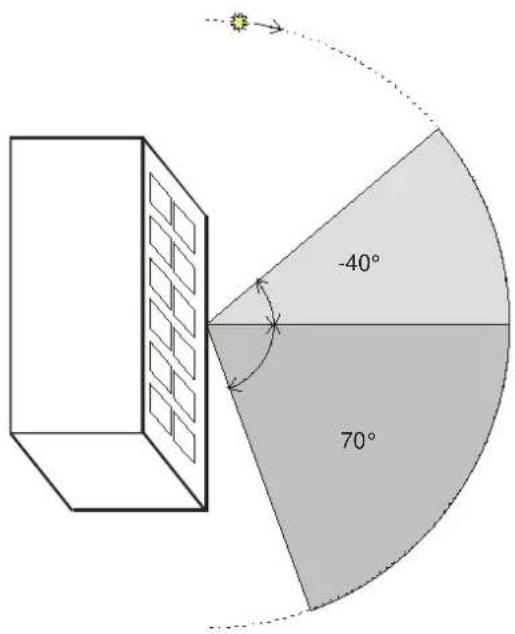

4.7.1 Zone de protection solaire asymétrique 83

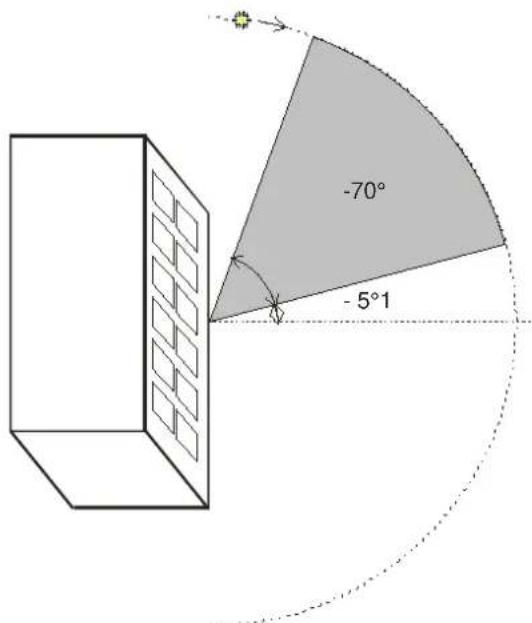

4.7.2 Zone de protection solaire unilatérale dans la zone gauche 84

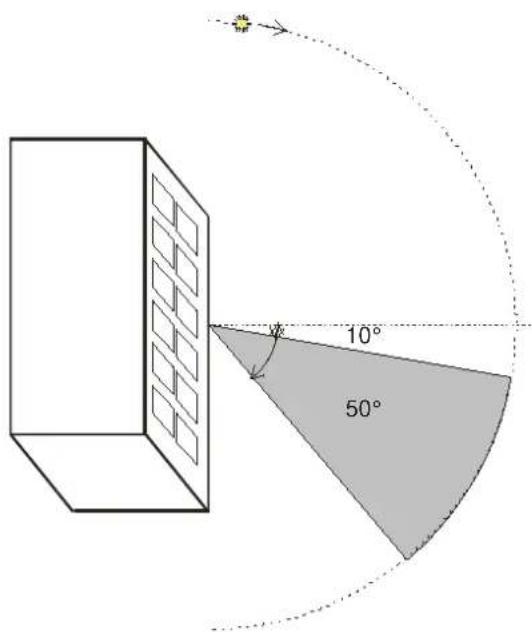

4.7.3 Zone de protection solaire unilatérale dans la zone droite 85

4.8 Exception: lieu situé au sud du Tropique du cancer 86
4.9 L'echelle de Beaufort 87

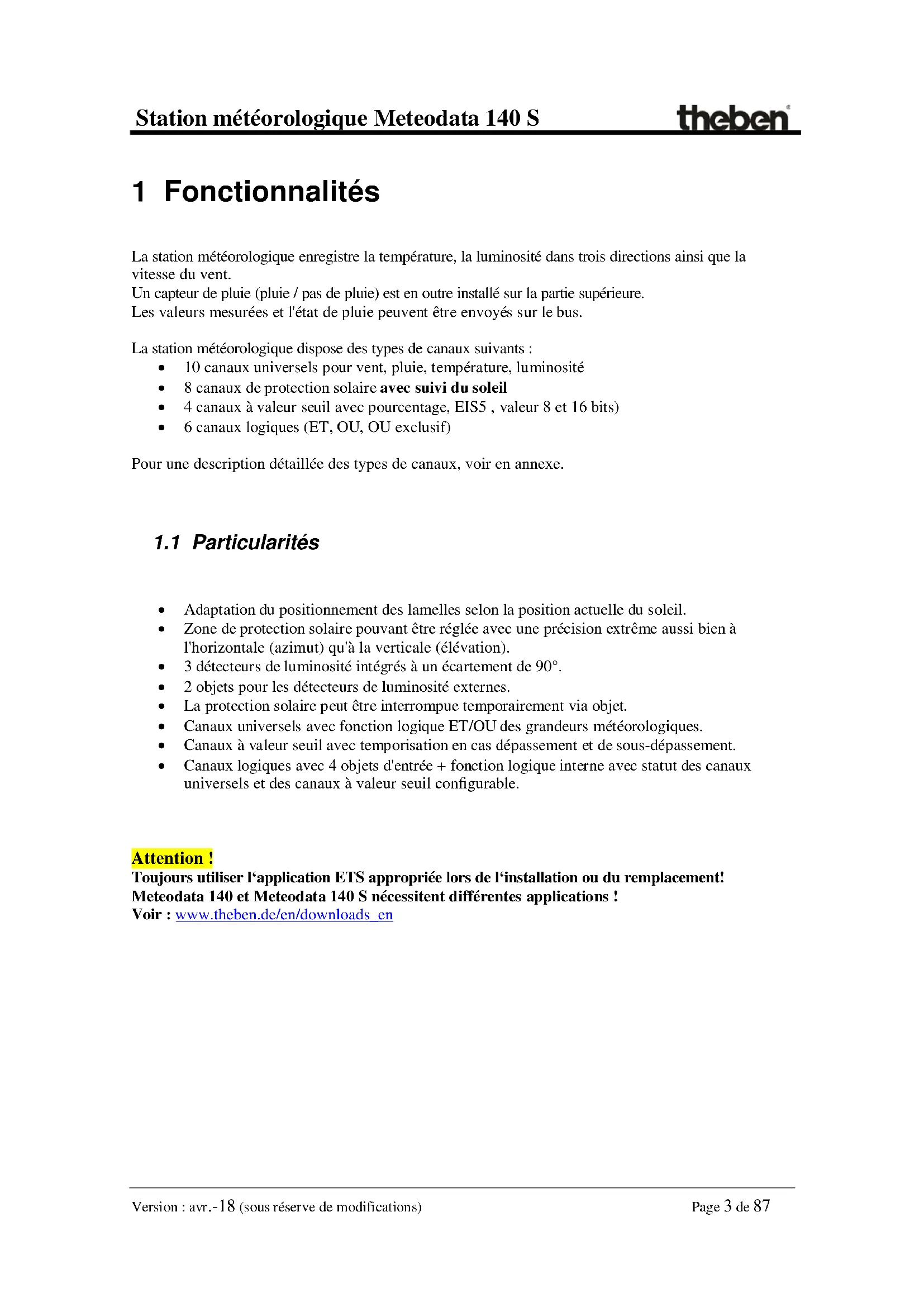

1 Fonctionnalités

La station météorologique enregistre la température, la luminosité dans trois directions ainsi que la vitesse du vent.

Un capteur de pluie (pluie / pas de pluie) est en outre installé sur la partie supérieure.

Les valeurs mesurées et l'état de pluie peuvent être envoyés sur le bus.

La station météorologique dispose des types de canaux suivants :

10 canaux universels pour vent, pluie, temperature, luminosité
8 canaux de protection solaire avec suivi du soleil
- 4 canaux à valeur seuil avec pourcentage, EIS5, valeur 8 et 16 bits)
- 6 canaux logiques (ET, OU, OU exclusif)

Pour une description détaillée des types de canaux, voir en annexe.

1.1 Particularités

Adaptation du positionnement des lamelles selon la position actuelle du soleil.
Zone de protection solaire pouvant etre reglee avec une precision extrme aussi bien a l'horizontal (azimut) qu'a la verticale (elevation).
3 déteceurs de luminosité intégrés à un écartement de 90^
2 objects pour les détecteurs de luminosité externes.
La protection solaire peut être interrompue temporairement via objet.
Canaux universels avec fonction logique ET/OU des grandeurs météorologiques.
Canaux à valeur seuil avec temporisation en cas dépassement et de sous-depassement.
Canaux logiques avec 4 objets d'entrée + fonction logique interne avec statut des canaux universels et des canaux à valeur seul configurable.

Attention!

Toujours utiliser l'application ETS appropriée lors de l'installation ou du remplacement! Meteodata 140 et Meteodata 140 S nécessitent différentes applications!

La pluie est détectée uniquement si le capteur de pluie est suffisamment mouillé. Entre les premières gouttes de pluie d'une averse et le moment où la pluie est détectée (également en fonction du type de pluie), il peut donc y avoir un certain-delai.
En cas de pluie faible, il est possible que le capteur sèche très rapidement. Il est recommandé de ne pas régler la temporisation à la retombée en cas de pluie sous 5 min (valeur standard 10 min). Sinon, en cas de pluie faible, les informations « Pluie »/« Pas de pluie » peuvent être indiquées alternatively.
En cas de réglage du capteur de pluie à sensibilité maximale, et particulièrement lorsque la suppression de rosée est désactivée, la « Pluie » peut être détectée si l'air comporte un taux d'humidité élevé, combiné à une haute température. Si cela n'est pas souhaité, un autre réglage doit être sélectionné.
Comme le temps d'exécution des dispositifs pare-soleil / d'occultation (stores vénitiens, volets roulants, etc.) peut être de plusieurs minutes, ces derniers ne sont pas immédiatement protégés en cas de brusques bourrasques de vent.

Il est donc imperatif de respecter la vitesse du vent maximale autorisé du fabricant lors du paramétrage du seuil de vent et de régler le seuil plus bas pour des raisons de sécurité.

Si le vent se heurte de front à la façade, une « poche d'air » peut se former, dans laquelle la vitesse du vent peut être très inférieure à la force effective du vent.

Par conséquent, Meteodata 140 ne pourra mesurer que la vitesse du vent sur son lieu de montage. Ceci doit être pris en compte lors du réglage du seuil de vent pour façades très exposées au vent souffrant de front.

Un montage sur mât peut s'avérer être une solution au problème.

Mesure de la température : en principe, les Températures sont mesurées à l'ombre.

La station météorologique, au contraire, est typiquement installée à des emplacements exposés aux rayons du soleil.

De par cette exposition aux rayons du soleil, la température mesurée peut être largement supérieure à la température à l'objet.

2 Caractéristiques techniques

2.1 Caracteristiques techniques Meteodata 140 S/140 S GPS

Tension de service	110-230 V CA
Tension de service KNX	21-32 V DC /≤ 3 mA
Consommation propre	typ. 0,7W (max. 5,5 W)
Type de montage Fixation murale ou sur mât
Dimensions (H x L x P)	84 x 121x 227 mm
Type de raccordement	Bornier pour le bus KNX
Section de cable max. 1,5 mm	2
Température ambiente	-20 °C ... +55 °C
Indice de protection	IP 44 selon EN 60529
Classe de protection	II en cas de montage conforme

Plages de mesure

Luminosite	1..100 000 Lux
Température	-30..60 °C
Vent	2 - 30 m/s
Précipitations	Pluie / pas de pluie

2.2 Caracteristiques techniques Meteodata 140 S 24V/140 S 24V GPS

Tension de service 15-34 V DC

Tension de service KNX	21-32 V DC /≤3 mA
Consommation max. 350 mA (à 15 V)
Consommation max. en cas de raccordement
- à 24 V DC	210 mA
- à 29 V DC	180 mA
Consommation Éco (veille)	≤7 mA, ≤15 mA avec GPS
Type de montage Fixation murale ou sur mât
Dimensions (H x L x P)	84 x 121x 227 mm
Type de raccordement	Bornier pour le bus KNX
Section de cable max. 1,5 mm	2
Température ambiente	-20 °C ... +55 °C
Indice de protection	IP 44 selon EN 60529
Classe de protection	III en cas de montage conforme
Plages de mesure
Luminosité	1..100 000 Lux
Température	-30..60 °C
Vent	2 - 30 m/s
Précipitations	Pluie / pas de pluie

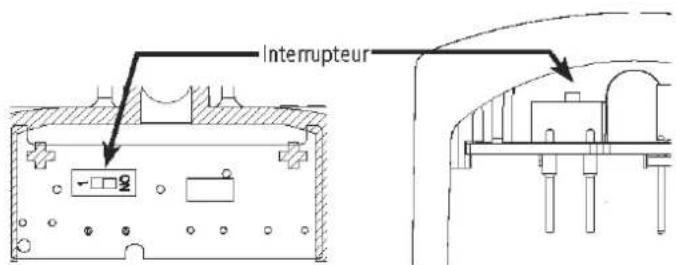

IMPORTANT:

Meteodata 140 S 24 V KNX 1409201
Meteodata 140 S 24 V KNX GPS 1409204

THEBEN Meteodata 140 S KNX - IMPORTANT: - 1
ON Placer l'interrupteur sur MARCHE (état de livreaison) lorsqu'un bloc d'alimentation externe est utilisé

1 Placer l'interrupteur sur 1 lorsqu'une tension auxiliaire du bloc d'alimentation KNX est utilisée

3 Le programme d'application « Meteodata 140 S V1.2 »

3.1 Sélection dans la base de données produits

Fabricant	Theben AG
Famille de produits	Capteurs physiques
Type de produit	Stations météorologiques
Nom du programme	Meteodata 140 S V1.2

La base de données ETS peut être téléchargeé à l'adresse suivante: www.theben.de/en/downloads_en

Tableau 1

Nombre d'objects de communication :	186
Nombre d'adresses de groupe :	254
Nombre d'associations :	255

3.2 Objects de communication

Tableau 2

N°	Nom de l'objet	Fonction	Type DPT	Flags
0	Valeur de luminosité avant	Valeur physique	2 octets 9 004	K	L -	T
1	Valeur de luminosité gauche	Valeur physique	2 octets 9 004	K	L -	T
2	Valeur de luminosité droite	Valeur physique	2 octets 9 004	K	L -	T
3	Valeur de luminosité maximale	Valeur physique	2 octets 9 004	K	L -	T
4	Température	Valeur physique	2 octets 9 001	K	L -	T
5	Vitesse du vent (m/s)	Valeur physique	2 octets 9 005	K	L -	T
	Vitesse du vent (km/h)		2 octets 9 005	K	L -	T
	Vitesse du vent (Bft)		1 octet 20 014	K	L -	T
6	Détecteur de pluie	Pluie / pas de pluie	1 bit 1 001	K	L -	T
7	n.b
8	Heure locale	recevoir	3 octets 10 001	K	- E	-
8	Heure locale	envoi	3 octets 10 001	K	-	- T
9	Date	envoi	3 octets 11 001	K	-	- T
9	Date	recevoir	3 octets 11 001	K	- E	-
10	Demande de l'heure	envoi	1 bit 1 001	K	L -	T
10	Demande de l'heure	recevoir	1 bit 1 001	K	- E	-
11	État heures	I = heures valide	1 bit 1 001	K	-	- T
12	Élévation	0° = Horizon	4 octets 14 007	K	L -	T
13	Azimuth	N=0°, E=90°, E=180°, O=270°	4 octets 14 007	K	L -	T
14	n.b
15	État du capteur de température	0=OK, l=défectueux	1 bit 1 001	K	L	-	T
16	n.b.

Suite :

N°	Nom de l'objet	Fonction	Type DPT	Flags
17	n.b.
18	Valeur de luminosité externe 1	Réceptionner	2 octets9 004	K	L E	-
19	Valeur de luminosité externe 2	Réceptionner	2 octets9 004	K	L E	-
20	Cl.1 Canal universal	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet5 010	K	L - T
		Priorité	2 bits2 001	K	L - T
21	Cl.2 Canal universal	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet5 010	K	L - T
		Priorité	2 bits2 001	K	L - T
22	Cl Verrouiller	Verrouiller = 1	1 bit 1 001	K	L E	-
22	Cl Verrouiller	Verrouiller = 0	1 bit 1 001	K	L E	-
23	Cl Seuil de luminosité	Prédéfinir / consulter	2 octets9 004	K	L E T
23	Cl Seuil de luminosité	Vérifier	2 octets9 004	K	L - T
24	Cl.1 Canal universal	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet5 010	K	L - T
		Priorité	2 bits2 001	K	L - T
25	Cl.2 Canal universal	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet5 010	K	L - T
		Priorité	2 bits2 001	K	L - T
26	Cl.2 Verrouiller	Verrouiller = 0	1 bit 1 001	K	L E	-
26	Cl.2 Verrouiller	Verrouiller = 1	1 bit 1 001	K	L E	-
27	Cl.2 Seuil de luminosité	Prédéfinir / consulter	2 octets9 004	K	L E T
27	Cl.2 Seuil de luminosité	Vérifier	2 octets9 004	K	L - T

Suite :

N°	Nom de l'objet	Fonction	Type DPT	Flags
28	C3.1 Canal universal	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet5 010	K	L	-	T
		Priorité	2 bits2 001	K	L	-	T
29	C3.2 Canal universal	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet5 010	K	L	-	T
		Priorité	2 bits2 001	K	L	-	T
30	C3 Verrouiller	Verrouiller = 1	1 bit 1 001	K	L	E	-
30	C3 Verrouiller	Verrouiller = 0	1 bit 1 001	K	L	E	-
31	C3 Seuil de luminosité	Prédéfinir / consulter	2 octets9 004	K	L	E T
31	C3 Seuil de luminosité	Vérifier	2 octets9 004	K	L	-	T
32	C4.1 Canal universal	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet5 010	K	L	-	T
		Priorité	2 bits2 001	K	L	-	T
33	C4.2 Canal universal	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet5 010	K	L	-	T
		Priorité	2 bits2 001	K	L	-	T
34	C4 Verrouiller	Verrouiller = 0	1 bit 1 001	K	L	E	-
34	C4 Verrouiller	Verrouiller = 1	1 bit 1 001	K	L	E	-
35	C4 Seuil de luminosité	Vérifier	2 octets9 004	K	L	-	T
35	C4 Seuil de luminosité	Prédéfinir / consulter	2 octets9 004	K	L	E T

Suite :

N°	Nom de l'objet	Fonction	Type DPT	Flags
36	C5.1 Canal universal	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L	-	T
		Priorité	2 bits 2 001	K	L	-	T
37	C5.2 Canal universal	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L	-	T
		Priorité	2 bits 2 001	K	L	-	T
38	C5 Verrouiller	Verrouiller = 1	1 bit 1 001	K	L	E	-
38	C5 Verrouiller	Verrouiller = 0	1 bit 1 001	K	L	E	-
39	C5 Seuil de luminosité	Prédéfinir / consulter	2 octets 9 004	K	L	E T
39	C5 Seuil de luminosité	Vérifier	2 octets 9 004	K	L	-	T
40	C6.1 Canal universal	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L	-	T
		Priorité	2 bits 2 001	K	L	-	T
41	C6.2 Canal universal	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L	-	T
		Priorité	2 bits 2 001	K	L	-	T
42	C6 Verrouiller	Verrouiller = 1	1 bit 1 001	K	L	E	-
42	C6 Verrouiller	Verrouiller = 0	1 bit 1 001	K	L	E	-
43	C6 Seuil de luminosité	Prédéfinir / consulter	2 octets 9 004	K	L	E T
43	C6 Seuil de luminosité	Vérifier	2 octets 9 004	K	L	-	T

Suite :

N°	Nom de l'objet	Fonction	Type DPT	Flags
44	C7.1 Canal universal	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet5 010	K	L	-	T
		Priorité	2 bits2 001	K	L	-	T
45	C7.2 Canal universal	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet5 010	K	L	-	T
		Priorité	2 bits2 001	K	L	-	T
46	C7 Verrouiller	Verrouiller = 1	1 bit 1 001	K	L	E	-
46	C7 Verrouiller	Verrouiller = 0	1 bit 1 001	K	L	E	-
47	C7 Seuil de luminosité	Prédéfinir / consulter	2 octets9 004	K	L	E T
47	C7 Seuil de luminosité	Vérifier	2 octets9 004	K	L	-	T
48	C8.1 Canal universal	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet5 010	K	L	-	T
		Priorité	2 bits2 001	K	L	-	T
49	C8.2 Canal universal	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet5 010	K	L	-	T
		Priorité	2 bits2 001	K	L	-	T
50	C8 Verrouiller	Verrouiller = 1	1 bit 1 001	K	L	E	-
50	C8 Verrouiller	Verrouiller = 0	1 bit 1 001	K	L	E	-
51	C8 Seuil de luminosité	Prédéfinir / consulter	2 octets9 004	K	L	E T
51	C8 Seuil de luminosité	Vérifier	2 octets9 004	K	L	-	T

Suite :

$ {\mathrm{N}}^{ \circ } $	Nom de l'objet	Fonction	Type DPT	Flags
52 C9.1 Canal universal	Commutation	1 bit 1 001	K	L	-	T
	Commande progressive	1 octet 5 010	K	L -	T
	Priorité	2 bits 2 001	K	L -	T
53 C9.2 Canal universal	Commutation	1 bit 1 001	K	L	-	T
	Commande progressive	1 octet 5 010	K	L -	T
	Priorité	2 bits 2 001	K	L -	T
54 C9 Verrouiller	Verrouiller $ = 0 $	1 bit 1 001	K	L	E	-
54 C9 Verrouiller	Verrouiller $ = 1 $	1 bit 1 001	K	L	E	-
55 C9 Seuil de luminosité	Prédéfinir / consulter	2 octets 9 004	K	L E T
55 C9 Seuil de luminosité	Vérifier	2 octets 9 004	K	L -	T
56 C10.1 Canal universal	Commutation	1 bit 1 001	K	L	-	T
	Commande progressive	1 octet 5 010	K	L -	T
	Priorité	2 bits 2 001	K	L -	T
57 C10.2 Canal universal	Commutation	1 bit 1 001	K	L	-	T
	Commande progressive	1 octet 5 010	K	L -	T
	Priorité	2 bits 2 001	K	L -	T
58 C10 Verrouiller	Verrouiller $ = 0 $	1 bit 1 001	K	L	E	-
58 C10 Verrouiller	Verrouiller $ = 1 $	1 bit 1 001	K	L	E	-
59 C10 Seuil de luminosité	Vérifier	2 octets 9 004	K	L -	T
59 C10 Seuil de luminosité	Prédéfinir / consulter	2 octets 9 004	K	L E T

Suite :

$ {\mathrm{N}}^{ \circ } $	Nom de l'objet	Fonction	Type DPT	Flags
60	C11 montée/descente	Entrainement montée/descente	1 bit 1 008	K	- -	T
61	C11 Volet roulant Hauteur		1 octet 5 001	K	L	T
	C11 Store vénitien Hauteur		1 octet 5 001	K	L	T
	C11 Scène envoi		1 octet 5 001	K	L	T
62	C11 Lamelles	Position	1 octet 5 001	K	L	T
63	C11 Automatism solaire	Matin=1 / Soir=0	1 bit 1 001	K	L	E	-
64	C11 Interrompre la protection solaire	recevoir	1 bit 1 001	K	L	E -
65	C11 Sécurité	ext.	1 bit 1 001	K	L	E	-
66	C11 Seuil crépusculaire	envoi / réception	2 octets 9 004	K	L	E	T
67	C11 Seuil de luminosité	envoi / réception	2 octets 9 004	K	L	E	T
68	C12 montée/descente	Entrainement montée/descente	1 bit 1 001	K	-	-	T
69	C12 Scène envoi		1 octet 18 001	K	L	- T
	C12 Store vénitien Hauteur		1 octet 5 001	K	L	- T
	C12 Volet roulant Hauteur		1 octet 5 001	K	L	- T
70	C12 Lamelles	Position	1 octet 5 001	K	L	- T
71	C12 Automatism solaire	Matin=1 / Soir=0	1 bit 1 001	K	L	E	-
72	C12 Interrompre la protection solaire	recevoir	1 bit 1 001	K	L	E -
73	C12 Sécurité	ext.	1 bit 1 001	K	L	E	-
74	C12 Seuil crépusculaire	envoi / réception	2 octets 9 004	K	L	E	T
75	C12 Seuil de luminosité	envoi / réception	2 octets 9 004	K	L	E	T

Suite :

N°	Nom de l'objet	Fonction	Type DPT	Flags
76	C13 montée/descente	Entrainnement montée/descente	1 bit 1 001	K	-	-	T
77	C13 Store vénitien Hauteur		1 octet5 001	K	L -	T
	C13 Volet roulant Hauteur		1 octet5 001	K	L -	T
	C13 Scène envoi		1 octet18 001	K	L -	T
78	C13 Lamelles	Position	1 octet5 001	K	L -	T
79	C13 Automatism solaire	Matin=1 / Soir=0	1 bit 1 001	K	L	E	-
80	C13 Interrompre la protection solaire	recevoir 1 bit 1 001		K	L E	-
81	C13 Sécurité	ext.	1 bit 1 001	K	L	E	-
82	C13 Seuil crépusculaire	envoi / réception	2 octets9 004	K	L E	T
83	C13 Seuil de luminosité	envoi / réception	2 octets9 004	K	L E	T
84	C14 Commutateur à seuil entrée	0..65535	2 octets7 001	K	L E	-
		EIS 5	2 octets9.*	K	L E	-
		Pourcentage	1 octet5 001	K	L E	-
		0..255	1 octet5 010	K	L E	-
85	C14 Verrouiller	Verrouiller = 1	1 bit 1 001	K	L	E	-
85	C14 Verrouiller	Verrouiller = 0	1 bit 1 001	K	L	E	-
86	C14.1 Commutateur à seuil	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet5 010	K	L -	T
		Priorité	2 bits2 001	K	L -	T
87	C14.2 Commutateur à seuil	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet5 010	K	L -	T
		Priorité	2 bits2 001	K	L -	T

Suite :

N°	Nom de l'objet	Fonction	Type DPT	Flags
88	C15 Commutateur à seuil entrée	0..65535	2 octets 7 001	K	L E	-
		EIS 5	2 octets 9.*	K	L E	-
		Pourcentage	1 octet 5 001	K	L E	-
		0..255	1 octet 5 010	K	L E	-
89	C15 Verrouiller	Verrouiller = 0	1 bit 1 001	K	L E	-
89	C15 Verrouiller	Verrouiller = 1	1 bit 1 001	K	L E	-
90	C15.1 Commutateur à seuil	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L - T
		Priorité	2 bits 2 001	K	L - T
91	C15.2 Commutateur à seuil	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L - T
		Priorité	2 bits 2 001	K	L - T
92	C16 Commutateur à seuil entrée	0..65535	2 octets 7 001	K	L E	-
		EIS 5	2 octets 9.*	K	L E	-
		Pourcentage	1 octet 5 001	K	L E	-
		0..255	1 octet 5010	K	L E	-
93	C16 Verrouiller	Verrouiller = 1	1 bit 1 001	K	L E	-
93	C16 Verrouiller	Verrouiller = 0	1 bit 1 001	K	L E	-
94	C16.1 Commutateur à seuil	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L - T
		Priorité	2 bits 2 001	K	L - T

Suite :

N°	Nom de l'objet	Fonction	Type DPT	Flags
95	C16.2 Commutateur à seuil	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L	-	T
		Priorité	2 bits 2 001	K	L	-	T
96	C17 Commutateur à seuil entrée	0..65535	2 octets 7 001	K	L	-
		EIS 5	2 octets 9.*	K	L	-
		Pourcentage	1 octet 5 001	K	L	-
		0..255	1 octet 5 010	K	L	-
97	C17 Verrouiller	Verrouiller = 0	1 bit 1 001	K	L	-
97	C17 Verrouiller	Verrouiller = 1	1 bit 1 001	K	L	-
98	C17.1 Commutateur à seuil	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L	-	T
		Priorité	2 bits 2 001	K	L	-	T
99	C17.2 Commutateur à seuil	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L	-	T
		Priorité	2 bits 2 001	K	L	-	T

Suite :

$ {\mathrm{N}}^{ \circ } $	Nom de l'objet	Fonction	Type DPT	Flags
100	C18 Module logique	Entrée logique 1 dans la fct ET / OU / OU excl.	1 bit 1 001	K	L E	-
101		Entrée logique 2 dans la fct ET / OU / OU excl.	1 bit 1 001	K	L E	-
102		Entrée logique 3 dans la fct ET / OU	1 bit 1 001	K	L E	-
103		Entrée logique 4 dans la fct ET / OU	1 bit 1 001	K	L E	-
104	C18 Module logique	Verrouiller $ = 0 $	1 bit 1 001	K	L E	-
104	C18 Module logique	Verrouiller $ = 1 $	1 bit 1 001	K	L E	-
105	C18 I Module logique	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L -	T
		Priorité	2 bits 2 001	K	L -	T
106	C18 2 Module logique	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L -	T
		Priorité	2 bits 2 001	K	L -	T
107	C19 Module logique	Entrée logique 1 dans la fct ET / OU / OU excl.	1 bit 1 001	K	L E	-
108		Entrée logique 2 dans la fct ET / OU / OU excl.	1 bit 1 001	K	L E	-
109		Entrée logique 3 dans la fct ET / OU	1 bit 1 001	K	L E	-
110		Entrée logique 4 dans la fct ET / OU	1 bit 1 001	K	L E	-
111	C19 Module logique	Verrouiller $ = 0 $	1 bit 1 001	K	L E	-
111	C19 Module logique	Verrouiller $ = 1 $	1 bit 1 001	K	L E	-
112	C19 I Module logique	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L -	T
		Priorité	2 bits 2 001	K	L -	T

Suite :

$ {\mathrm{N}}^{ \circ } $	Nom de l'objet	Fonction	Type DPT	Flags
113	C19 2 Module logique	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L -	T
		Priorité	2 bits 2 001	K	L -	T
114	C20 Module logique	Entrée logique 1 dans la fct ET / OU/ OU excl.	1 bit 1 001	K	L E	-
115		Entrée logique 2 dans la fct ET / OU/ OU excl.	1 bit 1 001	K	L E	-
116		Entrée logique 3 dans la fct ET / OU	1 bit 1 001	K	L E	-
117		Entrée logique 4 dans la fct ET / OU	1 bit 1 001	K	L E	-
118	C20 Module logique	Verrouiller $ = 1 $	1 bit 1 001	K	L E	-
118	C20 Module logique	Verrouiller $ = 0 $	1 bit 1 001	K	L E	-
119	C20 I Module logique	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L -	T
		Priorité	2 bits 2 001	K	L -	T
120	C20 2 Module logique	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L -	T
		Priorité	2 bits 2 001	K	L -	T
121	C21 Module logique	Entrée logique 1 dans la fct ET / OU/ OU excl.	1 bit 1 001	K	L E	-
122		Entrée logique 2 dans la fct ET / OU/ OU excl.	1 bit 1 001	K	L E	-
123		Entrée logique 3 dans la fct ET / OU	1 bit 1 001	K	L E	-
124		Entrée logique 4 dans la fct ET / OU	1 bit 1 001	K	L E	-
125	C21 Module logique	Verrouiller $ = 0 $	1 bit 1 001	K	L E	-
125	C21 Module logique	Verrouiller $ = 1 $	1 bit 1 001	K	L E	-

Suite :

N°	Nom de l'objet	Fonction	Type DPT	Flags
126	C21 1 Module logique	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L	-	T
		Priorité	2 bits 2 001	K	L	-	T
127	C21 2 Module logique	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L	-	T
		Priorité	2 bits 2 001	K	L	-	T
128	C22 Module logique	Entrée logique 1 dans la fct ET / OU / OU excl.	1 bit 1 001	K	L	-
129		Entrée logique 2 dans la fct ET / OU / OU excl.	1 bit 1 001	K	L	-
130		Entrée logique 3 dans la fct ET / OU	1 bit 1 001	K	L	-
131		Entrée logique 4 dans la fct ET / OU	1 bit 1 001	K	L	-
132	C22 Module logique	Verrouiller = 1	1 bit 1 001	K	L	-
132	C22 Module logique	Verrouiller = 0	1 bit 1 001	K	L	-
133	C22 1 Module logique	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L	-	T
		Priorité	2 bits 2 001	K	L	-	T
134	C22 2 Module logique	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L	-	T
		Priorité	2 bits 2 001	K	L	-	T

Suite :

N°	Nom de l'objet	Fonction	Type DPT	Flags
135	C23 Module logique	Entrée logique 1 dans la fct ET / OU / OU excl.	1 bit 1 001	K	L E	-
136		Entrée logique 2 dans la fct ET / OU / OU excl.	1 bit 1 001	K	L E	-
137		Entrée logique 3 dans la fct ET / OU	1 bit 1 001	K	L E	-
138		Entrée logique 4 dans la fct ET / OU	1 bit 1 001	K	L E	-
139	C23 Module logique	Verrouiller = 0	1 bit 1 001	K	L E	-
139	C23 Module logique	Verrouiller = 1	1 bit 1 001	K	L E	-
140	C23 1 Module logique	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L - T
		Priorité	2 bits 2 001	K	L - T
141	C23 2 Module logique	Commutation	1 bit 1 001	K	L	-	T
		Commande progressive	1 octet 5 010	K	L - T
		Priorité	2 bits 2 001	K	L - T
142	n.b.
143	n.b.
144	Heure UTC	envoi	3 octets 10 001	K	- -	T
145	Date UTC	Envoyer	3 octets 10 001	K	- -	T

Suite :

N°	Nom de l'objet	Fonction	Type DPT	Flags
146	C24 montée/descente	Entrainnement montée/descente	1 bit 1 008	K	- -	T
147	C24 Volet roulant Hauteur		1 octet 5 001	K	L -	T
	C24 Store vénitien Hauteur		1 octet 5 001	K	L -	T
	C24 Scène envoi		1 octet 5 001	K	L -	T
148	C24 Lamelles	Position	1 octet 5 001	K	L -	T
149	C24 Automatism solaire	Matin=1 / Soir=0	1 bit 1 001	K	L	E	-
150	C24 Interrompre la protection solaire	recevoir	1 bit 1 001	K	L	E -
151	C24 Sécurité	ext.	1 bit 1 001	K	L	E	-
152	C24 Seuil crépusculaire	envoi / réception	2 octets 9 004	K	L	E	T
153	C24 Seuil de luminosité	envoi / réception	2 octets 9 004	K	L	E	T
154	C25 montée/descente	Entrainnement montée/descente	1 bit 1 008	K	- -	T
155	C25 Volet roulant Hauteur		1 octet 5 001	K	L -	T
	C25 Store vénitien Hauteur		1 octet 5 001	K	L -	T
	C25 Scène envoi		1 octet 5 001	K	L -	T
156	C25 Lamelles	Position	1 octet 5 001	K	L -	T
157	C25 Automatism solaire	Matin=1 / Soir=0	1 bit 1 001	K	L	E	-
158	C25 Interrompre la protection solaire	recevoir	1 bit 1 001	K	L	E -
159	C25 Sécurité	ext.	1 bit 1 001	K	L	E	-
160	C25 Seuil crépusculaire	envoi / réception	2 octets 9 004	K	L	E	T
161	C25 Seuil de luminosité	envoi / réception	2 octets 9 004	K	L	E	T

Suite :

N°	Nom de l'objet	Fonction	Type DPT	Flags
162	C26 montée/descente	Entrainnement montée/descente	1 bit 1 008	K	- -	T
163	C26 Volet roulant Hauteur		1 octet 5 001	K	L -	T
	C26 Store vénitien Hauteur		1 octet 5 001	K	L -	T
	C26 Scène envoi		1 octet 5 001	K	L -	T
164	C26 Lamelles	Position	1 octet 5 001	K	L -	T
165	C26 Automatism solaire	Matin=1 / Soir=0	1 bit 1 001	K	L	E	-
166	C26 Interrompre la protection solaire	recevoir	1 bit 1 001	K	L	E -
167	C26 Sécurité	ext.	1 bit 1 001	K	L	E	-
168	C26 Seuil crépusculaire	envoi / réception	2 octets 9 004	K	L	E	T
169	C26 Seuil de luminosité	envoi / réception	2 octets 9 004	K	L	E	T
170	C27 montée/descente	Entrainnement montée/descente	1 bit 1 008	K	- -	T
171	C27 Volet roulant Hauteur		1 octet 5 001	K	L -	T
	C27 Store vénitien Hauteur		1 octet 5 001	K	L -	T
	C27 Scène envoi		1 octet 5 001	K	L -	T
172	C27 Lamelles	Position	1 octet 5 001	K	L -	T
173	C27 Automatism solaire	Matin=1 / Soir=0	1 bit 1 001	K	L	E	-
174	C27 Interrompre la protection solaire	recevoir	1 bit 1 001	K	L	E -
175	C27 Sécurité	ext.	1 bit 1 001	K	L	E	-
176	C27 Seuil crépusculaire	envoi / réception	2 octets 9 004	K	L	E	T
177	C27 Seuil de luminosité	envoi / réception	2 octets 9 004	K	L	E	T

Suite :

N°	Nom de l'objet	Fonction	Type DPT	Flags
178	C28 montée/descente	Entrainnement montée/descente	1 bit 1 008	K	- -	T
179	C28 Volet roulant Hauteur		1 octet 5 001	K	L	T
	C28 Store vénitien Hauteur		1 octet 5 001	K	L	T
	C28 Scène envoi		1 octet 5 001	K	L	T
180	C28 Lamelles	Position	1 octet 5 001	K	L	T
181	C28 Automatism solaire	Matin=1 / Soir=0	1 bit 1 001	K	L	E	-
182	C28 Interrompre la protection solaire	recevoir	1 bit 1 001	K	L	E -
183	C28 Sécurité	ext.	1 bit 1 001	K	L	E	-
184	C28 Seuil crépusculaire	envoi / réception	2 octets 9 004	K	L	E	T
185	C28 Seuil de luminosité	envoi / réception	2 octets 9 004	K	L	E	T

3.2.1 Description des objets

3.2.1.1 Valeurs physiques

Obj 0 « Valeur de luminosité à l'avant »

Envoie la valeur actuelle de luminosité sur le détecteur de luminosité le plus à l'avant (bus de données).

Seule la valeur mesurée au niveau du détecteur intégré est envoyée.

Les valeurs externes de luminosité reçues ne sont pas prises en compte.

Obj 1 « Valeur de luminosité à gauche »

Envoie la valeur actuelle de luminosité sur le détector de luminosité gauche (appareil vu de l'avant). Les valeurs externes de luminosité reçues ne sont pas prises en compte.

Obj 2 « Valeur de luminosité à droite »

Envoie la valeur actuelle de luminosité sur le détector de luminosité gauche (appareil vu de l'avant). Les valeurs externes de luminosité reçues ne sont pas prises en compte.

Obj 3 « Valeur de luminosité max. »

Indique la valeur de mesure maximale des objets 0, 1 et 2.

Les valeurs externes de luminosité reçues ne sont pas prises en compte.

Obj 4 « Température »

Envoie la température actuelle suivant le paramétrage en cas de modification et/ou de manière cyclique.

Obj 5 « Vitesse du vent »

Envoie la vitesse du vent actuelle suivant le paramétrage en cas de modification et/ou de manière cyclique.

L'unité utilisée, c'est-à-dire m/s ou km/h, Beaufort peut être selectionnée sur la page des paramètres Valeurs de mesure.

Obj 6 « Détector de pluie »

Cet objet 1 bit envoie l'etat de pluie actuel 1 ou 0, c'est-à-dire Pluie / pas de pluie. Selon le paramétrage, n'est envoyé que si l'etat s'est modifié ou sur changement et de manière cyclique.

Obj 7

nonutilise.

Obj 8 « Heure locale »

Comme objet d'envoi :

Envoie l'heure actuelle au format DPT 10.001, soit sur demande, soit cycliquement, soit à des moments précis en fonction du paramétrage (voir tableau des paramétres « Envoyer l'heure et la date »).

Comme object de réception :

Sert au réglage de l'heure par l'intermédiaire du bus.

Obj 9 « Date locale »

Comme objet d'envoi (Envoyer l'heure) :

Envoie la date actuelle au format DPT 11 001, soit sur demande uniquement, soit cycliquement, soit à des moments précis en fonction du paramétrage.

Comme objet de réception (Recevoir l'heure) :

Sert au réglage de la date par l'intermédiaire du bus.

Obj 10 « Demande de l'heure »

Tableau 3

Exécution d'apparil	Sens des données
sans module GPS	L'objet envoie une demande d'heure à la commande progressive du bus pour有關ir l'heure actuelle.
avec module GPS	L'objet reçoit la demande d'heure des autres participants du bus et déclenchéune opération d'envoi pour les objets Heure et Date.

Obj 11 « État heures »

Uniquement en cas d'exécution avec module GPS.

0 = Pas de reception de l'heure (+ Date) GPS dans les dernières 24 heures. Aucun suivi du soleil n'est possible.

1 = L heure (+ date) a ete synchronisiee par le signal GPS et peut etre envoyee.

Obj 12 « Élévation »

Hauteur du soleil au-dessus de l'horizon.

0^ correspond à la position la plus BASSE du soleil sur l'horizon (lever et coucher du soleil).

L'élevation effective dépend du degré de latitude, de la date et de l'heure.

Obj 13 « Azimuth »

Angle horizontal du soleil selon tous les points cardinaux.

$$ 0 ^ {\circ} = \text {N o r d} $$

$$ 9 0 ^ {\circ} = \mathrm {E s t} $$

$$ 1 8 0 ^ {\circ} = \mathrm {S u d} $$

$$ 2 7 0 ^ {\circ} = \text {O u s t} $$

Obj 14

nonutilise.

Obj 15 « État du capteur de température »

$$ 0 = \text {c a p t e u r} O K. $$

$$ 1 = \text {e r r e u r}. $$

Obj 16

Nonutilise.

Obj 17

Nonutilise.

Obj 18 « Valeur de luminosité externe 1 »

Reçoit la valeur de luminosité d'une façon supplémentaire par le biais d'un autre capteur KNX (par ex. Luna 133 KNX, ref. 1339200).

Obj 19 « Valeur de luminosité externe 2 »

Reçoit la valeur de luminosité d'une façon supplémentaire par le biais d'un autre capteur KNX (par ex. Luna 133 KNX, ref. 1339200).

3.2.1.2 Canaux universels C1..C10

Objet 20 « Canal universal C1.1, commuter / commande progressive / priorité »

C'est le premier objet de sortie d'un canal universal.

La fonction de l'objet dépend du type de télégramme sélectionné

(voir page des paramètres Objects, paramètre Type de télégramme C1.1).

Tableau 4

Type de télégramme	Format	Télégrammes envoyés
Commutation	DPT 1.001 (Marche / Arrêt)	Marche / Arrêt
Priorité	DPT 2.001 (contrôle de priorité)	Télégramme 2 bits :
		Fonction	Valeur
		pas de priorité (pas de contrôle)	0
		Priorité ARRÊT (contrôle : désactiver, arrêt)	2
		Priorité MARCHE (contrôle : activer, marche)	3
Valeur	DPT 5.010	Valeur entre 0 et 255

Objet 21 « Canal universel C1.2, commuter/ commande progressive/priorité »

C'est le deuxième objet de sortie d'un canal universal.

La fonction de l'objet dépend du type de télégramme sélectionné

(voir page des paramètres Objects, paramètre Type de télégramme C1.2).

Le type de paramètre peut être paramétré indépendamment du leur objecte de sortie.

L'utilisateur dispose des mêmes possibités de réglage que pour le 1er objecte de sortie

(voir tableau ci-dessus pour l'objet 20).

Le temps de cycle et le comportement de verrouillage sont tous les deux valides pour les deux objets (obj. 20 + 21).

Objet 22 « Cl Verrouiller »

Uniquement disponible si la fonction de verrouillage est activée.

Le comportement en cas d'activation / de désactivation du verrouillage, ainsi que le sens d'action ne peut être sélectionnés sur la page de paramètres Objects.

Objet 23 « C1 Seuil de luminosité »

Disponible uniquement quand le canal est paramétré comme détecteur de luminosité ou comme combinaison de plusieurs capteurs.

Cet objet permet de modifier à tout instant le seuil de luminosité paramétré du canal via télégramme de bus.

Objects 24..59

Les objets 24 à 59 correspondant aux canaux universels C2..C10 et sont identiques dans leur fonctionnement aux objets du canal C1.

3.2.1.3 Canaux de protection solaire C11..C13 et C24..C28

Obj 60 « C11 montée/descente »

Cet objet sert à l'ouverture ou la fermetre intégrale des dispositifs de protection solaire.
0 = Lever
1 = Baisser

Obj 61 « C11 Volets roulants / stores vénitiens, envoyer hauteur, scènes »

La fonction de cet objet dépend du paramètre Le canal commande sur la page de paramètres Canal de protection solaire C11.

Tableau 5

Le canal commande	L'objet envoie
Volets roulants	Télégramme de hauteur en %
Via scènes	Numéro de scene 1..64
Store vénitien	Télégramme de hauteur en %

Obj 62 « C11 Lamelles »

Envoie la position de lamelles nécessaire de 0% à 100% à l'actionneur de store vénitien par incréements de 1% .

Obj 63 « C11 Automatism solaire »

Cet objet n'existe que si, sur la page de paramètres Automatism solaire, l'activation de l'automatism solaire « parobjet » a été sélectionnée.

Un 1 sur l'objet active l'automatism solaire et la station météorologique envoie les télégrammes de hauteur et de position nécessaires à l'actionneur.

Un 0 désactive l'automatisme solaire et les entrainements ne sont plus commandés par la station météorologique.

Obj 64 « C11 Interrompre la protection solaire »

Cette fonction n'est efficace que lorsque le soleil se trouve dans la zone de protection solaire définie.

Tableau 6

Le canal commande	Réaction
Volets roulants	Le volet roulant s'ouvre (monte) complètement.
Via scènes	Le numéro de scene paramétré pour la pause de protection solaire est envoyé
Store vénitien
	Calcul de la position des lamelles	Réaction
	Automatique via dimensions des lamelles	La position des lamelles paramétrée pour la pause de protection solaire est envoyée
	Affecter les valeurs propres	Les valeurs paramétrées pour la pause de protection solaire sont envoyées.

Remarque: la sécurité a priorite sur la pause de protection solaire.

Obj 65 « C11 Sécurité »

Si la sécurité est activée (= 1) , les 2 objets C11 Hauteur et C11 Lamelles du canal correspondant n'émettent plus.

La réaction au début de la sécurité doit être réglée au niveau de l'actionneur.

En cas d'annulation de la sécurité (= 0) :

Durant la journee : l'etat de canal actuel est à nouveau envoyé après expiration de la temporisation. Ainsi, après la fin de la sécurité, l'actionneur recoit les nouveaux réglages de la station météorologique.

Pendant la nuit, les paramètres « Réaction au crépuscule » ou « Réaction à l'automatisme solaire ARRÊT » s'appliquent selon le réglage (Activation de l'automatisme solaire par objet ou Seuil crépuscule).

Obj 66 « C11 Seuil crépusculaire »

Cet objet permet de modifier à tout instant le seuil crépusculaire paramétré du canal via télégramme de bus.

Obj 67 « C11 Seuil de luminosité »

Cet objet permet de modifier à tout instant le seuil de luminosité paramétré du canal via télégramme de bus.

Objects 68..83, 146..185

Les objets 68 à 83, 146 185 correspondent aux canaux de protection solaire C12 / C13, C24 à C28 et sont identiques dans leur fonctionnement aux objets du canal C11.

3.2.1.4 Commutateur à seuil C14..C17

Obj 84 « C14 Commutateur à seuil entree »

Objet d'entrée du canal, cet objet permet de déclencher la fonction du canal paramétrée.

Tableau 7

Type d'objet de valeur seuil	Déclenchement de la fonction du canal par
type d'objet : pour cent (DPT 5.001)	Dépassement de la valeur en pour cent
Type d'objet : comptage 0..255 (DPT 5 010)	Valeur quelconque dans la plage indiquée
Type d'objet : comptage 0..65535 (DPT 7 001)	Valeur quelconque dans la plage indiquée
Type d'objet : EIS5 par ex. CO2, lum. (DPT 9.xxx)	Nombre à virgule flottante de 2 octets

Obj 85 « C14 Verrouiller »

Objet de verrouillage du canal.

Uniquement visible si la fonction de verrouillage est activée.

Le sens d'action (verrouiller avec 0 ou 1) peut etre regle par parametre.

Obj 86 « C14.1 Commutateur à seuil, commuter / commande progressive / priorité »

C'est le premier objet de sortie du canal de valeur seuil.

La fonction de l'objet dépend du type de télégramme sélectionné

(voir page des paramètres Objects, paramètre Type de télégramme C14.1).

Tableau 8

Type de télégramme	Format	Télégrammes envoyés
Commutation	DPT 1.001 (Marche / Arrêt)	Marche / Arrêt
Priorité	DPT 2.001 (contrôle de priorité)	Télégramme 2 bits :
		Fonction	Valeur
		pas de priorité (pas de contrôle)	0
		Priorité ARRÊT (contrôle : désactiver, arrêt)	2
		Priorité MARCHE (contrôle : activer, marche)	3
Valeur	DPT 5.010	Valeur entre 0 et 255

Obj 87 « C14.2 Commutateur à seuil, commuter / commande progressive/priorité »

C'est le deuxième objet de sortie du canal de valeur seuil.

La fonction de l'objet dépend du type de télégramme sélectionné

(voir page des paramètres Objects, paramètre Type de télégramme C14.2).

Le type de paramètre peut être paramétré indépendamment du 1erobjet de sortie.

L'utilisateur dispose des mêmes possibilités de réglage que pour le 1er objecte de sortie

(voir tableau ci-dessus pour l'objet 86).

Le temps de cycle et le comportement de verrouillage sont tous les deux valides pour les deux objets (obj. 86 + 87).

Objects 88..99

Les objets 88 à 99 correspondant aux commutateurs à seuil C15 / C17 et sont identiques dans leur fonctionnement aux objets du canal C14.

3.2.1.5 Module logique C18..C23

Obj 100 « C18 Module logique, entree logique I dans la fct ET/OU/OU excl. »

Premier objet d'entrée du module logique.

Obj 101 « C18 Module logique, entree logique 2 dans la fct ET/OU/OU excl. »

Deuxieme objet d'entree du module logique.

Objet 102 « C18 Module logique, entree logique 3 dans la fct ET / OU »

Troisième objet d'entrée du module logique.

Pour la fonction OU exclusif, lien inutilisé.

Objet 103 « C18 Module logique, entree logique 4 dans la fct ET / OU »

Quatrième objet d'entrée du module logique.

Pour la fonction OU exclusif, lien inutilisé.

Obj 104 « C18 module logique, verrouiller »

Objet de verrouillage du canal.

Uniquement visible si la fonction de verrouillage est activée.

Le sens d'action (verrouiller avec 0 ou 1) peut être régle par paramètre.

Objet 105 « C18.1 Module logique, commuter / commande progressive / priorité »

C'est le premier objet de sortie du module logique.

La fonction de l'objet dépend du type de télégramme sélectionné (voir page des paramètres Objects, paramètre Type de télégramme C18.1).

Tableau 9

Type de télégramme	Format	Télégrammes envoyés
Commutation	DPT 1.001 (Marche / Arrêt)	Marche / Arrêt
Priorité	DPT 2.001 (contrôle de priorité)	Télégramme 2 bits :
		Fonction	Valeur
		pas de priorité (pas de contrôle)	0
		Priorité ARRÊT (contrôle : désactiver, arrêt)	2
		Priorité MARCHE (contrôle : activer, marche)	3
Valeur	DPT 5.010	Valeur entre 0 et 255

Obj 106 « C18.2 Module logique, commuter / commande progressive / priorité »

C'estledoublemejebetodesortingudmodulelogique.

La fonction de l'objet dépend du type de télégramme sélectionné

(voir page des paramètres Objects, paramètre Type de télégramme C18.2).

Le type de paramètre peut être paramétré independamment du 1er objecte de sortie.

L'utilisateur dispose des mêmes possibités de réglage que pour leier objet de sortie

(voir tableau ci-dessus pour l'objet 105).

Le temps de cycle et le comportement de verrouillage sont tous les deux valides pour les deux objets (obj. 86 + 87).

Objects 107..141

Les objets 107 à 141 correspondent aux modules logiques C19 / C23 et sont identiques dans leur fonctionnement aux objets du canal C18.

3.2.1.6 Module d'extension

Obj 142

Nonutilise

Obj 143

Nonutilise

Obj 144 « Heure UTC »

Uniquement en cas d'exécution avec module GPS.

Heure universelle (Coordinated Universal Time) c'est-à-dire la base pour le calcul des différents fuseaux horaires.

Correspond à l'heure sur le méridien de Greenwich.

HEC (heure d'Europe Centrale) = UTC + 1 h

HAEC (heure avancée d'Europe Centrale ou heures d'été d'Europe Centrale) = UTC + 2 h

L'heure UTC est envoyee uniquement, pas reque.

Obj 145 « Date UTC »

Uniquement en cas d'exécution avec module GPS.

Date universelle, correspond à la date sur le méridien de Greenwich.

La date UTC est envoyee uniquely, pas reque.

3.3 Paramètres

3.3.1 Pages de paramètres

Tableau 10

Fonction	Description
Généralités	Sélection des canaux requis, activation du module d'extension et saisie manuelle de la position
Valeurs de mesure	Réglages pour l'envoi de la luminosité, de la température, du vent, de la pluie, de la position du soleil et des données géographiques.
Date et heures	Réglages pour le lieu, l'heure d'étée et envoi de la date/de l'heure.
Canal universel C1 : fonction ..	Réglages de base, temporisations, comportement après téléchargement, etc.
Canal universel C10 : fonction
$ Objets^* $	Type de télégramme, comportement en cas de commutation et de verrouillage, etc.
Canal de protection solaire C11	Réglages de base pour les fonctions de protection solaire.
Canal de protection solaire C12	Type d'objet, activer le suivi du soleil, seul de luminosité, temporisations, etc.
Canal de protection solaire C13
Canal de protection solaire C24
...
Canal de protection solaire C28
Suivi du soleil*	Positionnement de la protection solaire en fonction de la position réelle du soleil
Automatisation solaire*	Type de l'activation et réaction en cas d'automatisation solaire Marche/Arrêt.
Sécurité*	Comportement en cas de télégramme de sécurité.
Canal à valeur seuil C14 : fonction ...	Type d'objet de valeur seuil, temporisations, etc.
Canal à valeur seuil C17 : fonction
$ Objets^* $	Type de télégramme, comportement en cas de commutation et de verrouillage, etc.
Canal logique C18 : fonction ...	Nombre d'entrées, lien, etc.
Canal logique C23 : fonction
$ Objets^* $	Type de télégramme, comportement en cas de commutation et de verrouillage, etc.

Page de paramètres propre pour chaque canal.

3.3.2 Description des paramètres

Les réglages qui entraient l'affichage d'autres pages ou fonctions sont identifiés par ...

Example:oui./non

3.3.2.1 La page de paramètres « Généralités »

Désignation	Valeurs	Description
Activer le canal universel C1	Non Oui..	En raison d'une ou de plusieurs valeurs de mesure physiques, les canaux universels peuvent déclencher des télégrammes.
Activer le canal universel C2	Non Oui..
Activer le canal universel C3	Non Oui..
Activer le canal universel C4	Non Oui..
Activer le canal universel C5	Non Oui..
Activer le canal universel C6	Non Oui..
Activer le canal universel C7	Non Oui..
Activer le canal universel C8	Non Oui..
Activer le canal universel C9	Non Oui..
Activer le canal universel C10	Non Oui..
Activer le canal de protection solaire C11	Non Oui..	3 canaux de protection solaire pour la commande de marquises, de stores vénitiens, de volets roulants, etc.
Activer le canal de protection solaire C12	Non Oui..
Activer le canal de protection solaire C13	Non Oui..
Activer le canal de protection solaire C24	Non Oui..
Activer le canal de protection solaire C25	Non Oui..
Activer le canal de protection solaire C26	Non Oui..
Activer le canal de protection solaire C27	Non Oui..
Activer le canal de protection solaire C28	Non Oui..
Activer canal à valeur seuil C14	Non Oui..	Commuter les canaux à valeur seuil en raison des télégrammes de bus reçus en fonction du dépassement ou du sousdépassement d'une valeur.
Activer canal à valeur seuil C15	Non Oui..
Activer canal à valeur seuil C16	Non Oui..
Activer canal à valeur seuil C17	Non Oui..

Suite :

Désignation	Valeurs	Description
Activer canal logiqueC18	NonOui..	Les canaux logiques permettent la liaison de 4 taillles d'entrée au maximum.
Activer canal logiqueC19	NonOui..	Ils peuvent aussi bien être des objets d'entrée logiques spécifique (max. 4) que les statuts de commutation des autres canaux (canaux universels, canaux à valeur seul ou canaux logiques).
Activer canal logiqueC20	NonOui..
Activer canal logiqueC21	NonOui..
Activer canal logiqueC22	NonOui..
Activer canal logiqueC23	NonOui..
Exécution d'appareil	sans module GPS	Appareil sans module GPS :Si un suivi du soleil est souhaité, la station météorologique doit receivevoir l'heure et la date via le bus.La latitude et la longitude doivent être régliés manuelle (voir ci-dessous).
Exécution d'appareil	avec module GPS	Le module GPS fournit les informations temporelles (heure/date) requisés pour le suivi du soleil.
Saisie de position manuelle	Oui..	Uniquement en cas d'exécution avec module GPS.Réglage standard
Latitude du lieu (°)	0..63Par défaut = 48	Saisir manuellement la latitude.
Position	NordSud	Pour tous les lieux au nord de l'équateur par ex. Europe, Russie, Chine, Japon, Inde Arabie Saoudite, Amérique du nord et centrale, etc.Pour tous les lieux au sud de l'équateur par ex. Afrique du Sud, Australie, Nouvelle-Zélande, etc.
Longitude du lieu (°)	0..180Par défaut = 9	Cette saisie est requise pour le suivi du soleil.
Position	EstOuest	Pour tous les lieux à l'est du méridien zéro (Greenwich) par ex. Paris, Barcelona, Belgique, Scandinavie, Europe centrale et de l'est, Afrique du Sud, Arabie Saoudite, etc.Pour tous les lieux à l'ouest du méridien zéro (Greenwich) par ex. Portugal, Irlande, Maroc, Amérique, etc.

3.3.2.2 La page de paramètres « Valeurs de mesure »

Désignation	Valeurs	Description
Envoyer la valeur de luminosité en cas de modification	nonde 20%, mais au moins 1 lx de 30%, mais au moins de 1 lx de 50%, mais au moins de 1 lx de 10%, mais au moins de 1 lx	n'envoyer que cycliquement (après validation)Envoyer quand la valeur depuis le dernier envoi a changé de 10%, 20%, etc.Si cela correspond toute fois à une modification de par ex. 10% de la luminosite < 1 lx,elle sera envoyée uniquement en cas de modification > 1 lx.
Envoyer cycliquement la valeur de luminosité	ne pas envoyer cycliquement toutes les min toutes les 2 min toutes les 3 min toutes les 5 min toutes les 10 min toutes les 15 min toutes les 20 min toutes les 30 min toutes les 45 min toutes les 60 min	Àquel intervalle la valeur de luminosité actuelle doit-elle être envoyée ?
Compensation de luminosité Capteur avant en %	-30..30(par défaut = 0)	Valeur de correction pour la mesure de la luminosité si la valeur envoyée diffère de la luminosité ambiente effective.Example : luminosité = 10 000 lxEnvoyé = 11 000 lxValeur de correction= -10 %
Compensation de luminosité Capteur gauche en %	-30..30(par défaut = 0)	Voir ci-dessus.
Compensation de luminosité Capteur droit en %	-30..30(par défaut = 0)	Voir ci-dessus.
Envoyer la température en cas de changement	nonde 0,5 °Cde 1,0 °Cde 1,5 °Cde 2,0 °Cde 2,5 °C	n'envoyer que cycliquement (après validation)Envoyer quand la valeur depuis le dernier envoi a changé p. ex. de 0,5 °C, ou de 1 °C, etc.

Suite :

Désignation	Valeurs	Description
Ajustement de la température par pas 0,1 °C (-64..63)	-64..63 (par défaut = 0)	Valeur de correction pour la mesure de la température lorsque la température envoyée diffère de la température ambiente effective.Example:température = 20 °C température envoyée = 21 °CValeur de correction= -10 (soit -10 x 0,1 °C)
Envoyer cycliquement la température	ne pas envoyer cycliquement toutes les min toutes les 2 min toutes les 3 min toutes les 5 min toutes les 10 min toutes les 15 min toutes les 20 min toutes les 30 min toutes les 45 min toutes les 60 min	Aquel intervalle la température actuelle doit-elle être envoyée ?
Envoyer vitesse du vent en	m/s km/hBeaufort	Unité pour la vitesse du vent.1 m/s correspond à 3,6 km/h1 km/h correspond à env. 0,278 m/sPuisance du vent 1..12.Voir tableau en annexe.
Envoyer la vitesse du vent en cas de changement	Nonde 10 % mais au moins 0,5 m/sde 20 % mais au moins 0,5 m/sde 30 % mais au moins 1 m/sde 50 % mais au moins 1 m/s	n'envoyer que cycliquement (après validation)Envoyer quand la valeur depuis le dernier envoi a changé de 20 %, 30 % ou 50 %

Suite:

Désignation	Valeurs	Description
Envoyer cycliquement la vitesse du vent	ne pas envoyer cycliquement toutes les min toutes les 2 min toutes les 3 min toutes les 5 min toutes les 10 min toutes les 15 min toutes les 20 min toutes les 30 min toutes les 45 min toutes les 60 min toutes les 10 s (pour tests seulement)	Aquel intervalle la vitesse de vent actuelle doit-elle être envoyée ?
Envoyer la pluie en cas de changement	oui non	Toujours envoyer lorsque la pluie commence à tomber ou s'arrête.n'envoyer que cycliquement (après validation)
Envoyer la pluiecycliquement	non toutes les min toutes les 2 min toutes les 3 min toutes les 5 min toutes les 10 min toutes les 15 min toutes les 20 min toutes les 30 min toutes les 45 min toutes les 60 min	Aquelle fréquence l'état de pluie actuel doit-il être envoyé ?
Temporisation	Aucune1 min2 min3 min5 min10 min15 min	Après la fin de la pluie, l'état de pluie 0 est immédiatement envoyéLe statut 0 est envoyé uniquement après temporisation. Auparavant, le statut 1 est indiqué.

Suite:

Désignation	Valeurs	Description
Activer la suppression de rosée (le capteur de pluie est toujours chauffé)	oui	Le capteur de pluie constamment maintainu à une température d'env. 30 °C. En cas de formation de rosée, le capteur reste sec et ne signale pas de précipitations.
	non	En cas de formation suffisante de rosée, le capteur peut signaler des précipitations.Important:Cette fonction est possible uniquement pour des températures supérieures à +5 °C.En dessous de cette valeur, le capteur est constamment maintainu à une température d'env. 30 °C (hors gel).Afin de garantir une temps de séchage approprié du capteur, celui-ci est toujours chauffé à une température d'env. 40 °C en cas de détention de précipitations.
Envoyer l'élévation et l'azimuth du soleil	uniquement sur demande toutes les 5 min.toutes les 15 min.toutes les 30 min.	Àquelle fréquence la hauteur du soleil et la direction doit-elles être réenvoyées?

3.3.2.3 La page de paramètres « Date et heures »

Tableau 11

Désignation	Valeurs	Description
envoyer l'heure et la date	ne pas envoyer toutes les heures toutes les 2 heures toutes les 3 heures toutes les 6 heures toutes les 12 heures	Uniquement en cas d'exécution avec module GPS.
Envoi cyclique de la demande d'heure	Uniquement sur demande toutes les min toutes les heures toutes les 2 heures toutes les 3 heures toutes les 6 heures toutes les 12 heures	Uniquement en cas d'exécution sans module GPS.A qu'elle fréquence une demande de l'hourdeit-elle être envoyée sur le bus ?
Fuseau horsaire du lieu	0 h (Greenwich)1 h (MEZ), 2 h, 3 h, 3,5 h,4 h, 4,5 h, 5 h, 5,5 h, 5,75 h6 h 6,5 h, 7 h, 8 h, 9 h, 9,5 h, 10 h,10,5 h, 11 h, 11,5 h,12 h, 12,75 h 13 h-1 h, -2 h, -3h,-3,5 h,-4 h, -5 h, -6 h, -7 h,-8 h -9 h -10 h -11 h -12 h	MEZ est valable pour la plupart des pays d'Europe de l'ouest.Pour les fuseaux horsaires à l'ouest de Greenwich.
Passage à l'heure d'étée / d'hiver	Aucune comme en Europe centraleComme en Grande-BretagneGrèce, Finlande, TurquieComme en Amérique du Nordpersonnalisé..	Sélectionner un réglage de passage heures d'étée/d'hiver spécifique au lieu.Créer un réglage personnelisé.
Passage à l'heure d'étée	premier dimanche du mois de deuxieme dimanche du mois de troisième dimanche du mois dequatrième dimanche du mois delernier dimanche du mois de	Premier jour de l'heure d'été
Mois	Janvier, février, mars, avril, mai,juin, juillet, août, septembre,octobre, novembre, décembre	Premier mois de l'heure d'été
Heure	0h00, 1h00, 2h00, 3h00, 4h00,5h00, 6h00	Heure de départ

Suite :

Désignation	Valeurs	Description
Début de l'heure d'hiver	premier dimanche du mois de deuxieme dimanche du mois de troisieme dimanche du mois de quatreieme dimanche du mois de dernier dimanche du mois de	Premier jour de l'heure d'hiver
Mois	Janvier, février, mars, avril, mai, juin, juillet, août, septembre, octobre, novembre, décembre	Premier mois de l'heure d'hiver

3.3.2.4 Les pages de paramètres « Canal universal C1..C10 : fonction »

Les canaux universels C1..C10 peuvent être utilisés pour des tâches partielles (par ex. seuil de luminosité pur) ou pour une combinaison quelconque de grandeurs de mesure.

Un canal est constitué de max. 4 conditions climatiques logiquement reliées, c'est-à-dire :

quand la luminosité est supérieure/inférieure à la valeur seul ET
quand la température est supérieure/inferieure à la valeur seul ET
quand la vitesse du vent est supérieure/inferieure à la valeur seuil ET
quand il y a de la pluie / il n'y a pas de pluie

Ou bien :

quand la luminosité est supérieure/inférieure à la valeur seul OU
quand la température est supérieure/inferieure à la valeur seul OU
quand la vitesse du vent est supérieure/inferieure à la valeur seul OU
quand il y a de la pluie / il n'y a pas de pluie

Une condition ne devant pas etre prise en compte (par ex. temperature) peut etre supprimee et sera ignoreré lors de la fonction logique.

La satisfaction ou la non-satisfaction de la fonction logique ET/OU entraine l'envoi d'un télégramme sur l'objet de canal correspondant (par ex. canal 1.1).

De plus, si nécessaire, il est possible d'activer un 2e objet (par ex. canal 1.2) et, de fait, d'envoyer un deuxième télégramme en même temps.

Chaque canal universal dispose d'un objet de verrouillage et d'un objet pour définir le seul de luminosité.

Si nécessaire, un canal universal peut aussi être paramétré comme canal de sécurité lorsque les grandeurs devant être prises en compte, c'est-à-dire la température, la pluie et le vent sont combinés par la fonction logique OU.

Le résultat de la fonction logique peut être analysé en interne en tant que message de sécurité dans les canaux de protection solaire.

Trois capteurs peuvent être seLECTIONNés pour la mesure de la luminosité.

Pour les applications dans la plage de luminosité sous 100 lx, par ex. en tant qu'interrupteur crépusculeaire, l'utilisation du capteur anterieur est recommendée étant donné que celui-ci dispose d'une résolution plus fine dans cette plage par rapport aux autres capteurs.

Les canaux universels sont activés sur la page de paramètres Généralités. Selon la fonction régée, différents paramètres sont disponibles.

Tableau 12 : sélection de la fonction

Désignation	Valeurs	Description
Fonction du canal	Décteur de luminosité 1 .. 100 000 lx capteur de température capteur de vent capteur de pluie	À quelles grandeurs de mesure météorologiques parmi les 4 existantes le canal doit-il réagir ?
Fonction du canal	Fonction logique des capteurs suivants :	Le canal doit réagir à plusieurs grandeurs de mesure. Celles-ci peuvent être reliées logiquement (ET ou bien OU).

Tableau 13 : fonction = détecteur de luminosité 1 .. 100 000 lx

Désignation	Valeurs	Description
Luminosité	Sous 3 lx... sous 90 000 lx(en 72 pas)Au-dessus de 3 lx.. au-dessus de 90 000 lx(en 75 pas, par défaut = 10 000 lx)	La condition du canal est replmie si la valeur se situe en dessous du seuil saisi.La condition du canal est replmie si la valeur se situe au dessus du seuil saisi.
Source	Décteur avant,détector gauche, détector droitValeur maximale des 3 détecteurs	Avec lequel des 3 capteurs deluminosité intégrés la mesure doit-elle être réalisée?Les valeurs des 3 capteurs sontcomparées les ones aux autres et seule la valeur maximale est toujours prise en compte.
Hystérésis de lumière	20% mais au moins 1 lx30% mais au moins 1 lx50% mais au moins 1 lx	L'hystérésis empêche unecommutation fréquence en cas defaibles changements de luminosité.En fonction de la condition réglée, elle peut être négative ou positive.Example avec hystérésis de 20% :Condition: « AU-DESSUS DE 4500Lux »= remplie à partir de 4500 lx et plusremplie pour 4500 lx-20%Condition: « EN DESSOUS DE 4500Lux »= remplie en dessous de 4500 lx etplus remplie pour 4500 lx20%

Suite :

Désignation	Valeurs	Description
Temporisation à l'augmentation de la luminosité	Aucune5 s, 10 s, 20 s, 30 s, 1 min, 2 min, 3 min, 5 min, 10 min, 15 min, 20 min	Temps de réaction quand il fait plus clair et que le seuil régle est donc dépasse.Ce réglage empêche l'envoi de télégrammes contraires en cas de changements de luminosité de faibles durées.
Temporisation à la diminution de la luminosité	Aucune5 s, 10 s, 20 s, 30 s, 1 min, 2 min, 3 min, 5 min, 10 min, 15 min, 20 min	Temps de réaction quand il fait plus nombre et que le seuil régle est donc dépasse.Ce réglage empêche l'envoi de télégrammes contraires en cas de changements de luminosité de faibles durées.
Valeur pouvant être écrasée par l'objet	Oui non	Le seuil de luminosité paramétré doit-il pouvoir être modifié à tout moment par les télégrammes bus ?
Écraser la valeur lors du téléchargement	Oui non	En cas de téléchargement ETS, le seuil de luminosité actuellément enregistrédans l'appareil est supprimé et écrasé par la valeur paramétrée dans l'ETS.Un téléchargement ETS n'a aucune effet sur la valeur seuil actuellément enregistrée dans l'appareil.Exception:meme si non est sélectionné, toutes les valeurs des paramètres ETS sont téléchargées lors de la première mise en service (c'est-à-dire lorsque la mémoire de l'appareil est vide).

Tableau 14 : fonction = capteur de température

Désignation	Valeurs	Description
Température	en dessous de -30 °C jusqu'à moins de 40 °C (en 1K niveaux) au-dessus de -30 °C jusqu'à plus de 40 °CPar défaut = plus de 18 °C	La condition doit-elle être remplie quand la température se situe en dessous ou au-dessus de la valeur régée ?
Hystérisis de température	1,0 K, 1,5 K2,0 K, 2,5 K	L'hystérisis empêche une commutation fréquence en cas de faibles changements de température. En fonction de la condition régée (au-dessus ou en dessous de xx°C), elle peut être négative ou positive (voir le tableau précédent : hystérisis Lumière).

Tableau 15 : fonction = capteur de vent

Désignation	Valeurs	Description
Vitesse du vent	inférieure à 4 m/s (env. 14 km/h) .. inférieure à 30 m/s (env. 108 km/h)	La condition du canal est replmie si la valeur se situe en dessous du seuil saisi.
Vitesse du vent	supérieure à 4 m/s (env. 14 km/h) .. supérieure à 30 m/s (env. 108 km/h)	La condition du canal est replmie si la valeur se situe au dessus du seuil saisi.
Temporisation à la retombée Vent	Aucune	L'état du canal est modifié immédiatement après le sous-depassement du seuil de vent.
Temporisation à la retombée Vent	5 s, 10 s, 20 s, 30 s, 1 min, 2 min, 3 min, 5 min, 10 min, 15 min, 20 min	L'état du canal est modifié uniquement après écoulement de la durée de temporisation régée.

Tableau 16 : fonction = capteur de pluie

Désignation	Valeurs	Description
Condition Pluie	Il pleut	Condition replie quand il pleut
Condition Pluie	il ne pleut pas	Remplie quand il ne pleut pas

Tableau 17: fonction = fonction logique des capteurs suivants :

Désignation	Valeurs	Description
Luminosité	oui non	Quelles grandeurs de mesure parmi les 4 existantes doivent être prises en compte ?
Température	oui non
Vent	oui non
Pluie	oui non
Type de fonction logique	ET OU	Remplie quand les conditions de toutes les grandeurs de mesure météorologiques sélectionnées sont remplies.Example : température ET luminosité.Remplie quand la condition d'une des grandeurs de mesure météorologiques sélectionnées est remplies.Example : vent OU pluie (entre autres, fonction de sécurité pour marquise)
Paramètres pour luminosité
Seuil de luminosité	Sous 3 lx.. sous 90 000 lxAu-dessus de 3 lx.. au-dessus de 90 000 lxPar défaut = plus de 10 000 lx	Voir ci-dessus :Fonction = détecteur de luminosité 1.. 100 000 lx
Valeur pouvant être écrasée par l'objet	Oui non
Écraser la valeur lors du téléchargement	Oui non
Source	Détecteur avant, détecteur gauche, détecteur droit Valeur maximale des 3 détecteurs
Hystérésis de lumière	20 % mais au moins 1 lx30 % mais au moins 1 lx50 % mais au moins 1 lx
Temporisation à l'augmentation de la luminosité	Aucune5 s, 10 s, 20 s, 30 s, 1 min, 2 min, 3 min, 5 min, 10 min, 15 min, 20 min
Temporisation à la diminution de la luminosité	Aucune5 s, 10 s, 20 s, 30 s, 1 min, 2 min, 3 min, 5 min, 10 min, 15 min, 20 min

Suite:

Désignation	Valeurs	Description
Paramètres pour température
Seuil de température	en dessous de -30 °C .. en dessous de 40 °C au-dessus de -30 °C .. au-dessus de 40 °C Par défaut = plus de 18 °C	Voir ci-dessus :fonction = capteur de température.
Hystérisis de température	1,0 K, 1,5 K2,0 K, 2,5 K	Voir ci-dessus :fonction = capteur de température.
Paramètres pour vent
Vitesse du vent	inférieure à 4 m/s (env. 14 km/h) .. inférieure à 30 m/s (env. 108 km/h)supérieure à 4 m/s (env. 14 km/h)... supérieure à 30 m/s (env. 108 km/h)	Voir ci-dessus :fonction = capteur de vent.
Temporisation à la retombée Vent	Aucune5 s, 10 s, 20 s, 30 s, 1 min, 2 min,3 min, 5 min, 10 min, 15 min,20 min	Voir ci-dessus :fonction = capteur de vent.
Paramètres pour pluie
Condition Pluie	Il pleutil ne pleut pas	Voir ci-dessus :fonction = capteur de pluie.

3.3.2.5 Les pages de paramètres « Objects »

Tous les canaux universels, canaux à seuil et canaux logiques disposent d'une page de paramétres de ce type.

Ces pages permettent de paramétre la réaction en cas d'exécution / d'inexécution des conditions.

Tableau 18

Désignation	Valeurs	Description
Type de télégramme C1.1	Ordre de commutationPrioritéValeur	1 bit MARCHE / ARRÊT2 bits
		Fonction Valeur
		Priorité désactivée (pas de contrôle)0 (00bin)
		Priorité MARCHE (contrôle : activer, marche)3 (11bin)
		Priorité ARRÊT (contrôle : désactiver, arrêt)2 (10bin)
		1 octet, 0..255
Si toutes les conditions sont remplies	Pas de télégramme envoyer une seule fois le télégramme suivant envoi cyclique	Comportement d'envoi quand la condition du canal est remplie.
Télégramme	MARCHE ARRÊTaucune prioritépriorité, MARCHE (descentepriorité, ARRÊT (montée)Télégramme 0..255	Type de télégramme pour le premier objet de sortie du canal si la condition est remplie:Pour le type de télégramme Ordre de commutation.Pour le type de télégramme Priorité.Pour le type de télégramme Valeur.
Si toutes les conditions ne sont pas remplies	Pas de télégramme envoyer une seule fois le télégramme suivant envoi cyclique	Comportement d'envoi quand la condition du canal n'est pas remplie.Comportement d'envoi quand la condition du canal n'est pas remplie.
Télégramme	MARCHE ARRÊTaucune prioritépriorité, MARCHE (descentepriorité, ARRÊT (montée)Télégramme 0..255	Type de télégramme pour le premier objet de sortie du canal si la condition n'est pas remplie:Pour le type de télégramme Ordre de commutation.Pour le type de télégramme Priorité.Pour le type de télégramme Valeur.

Suite:

Désignation	Valeurs	Description
Faut-il envoyer un second télégramme?	Oui non	Si oui est sélectionné, d'autres paramètres et un deuxième object d'envoi apparaissent.Ainsi, avec le même canal, il est possible d'envoir simultanément 2 télégrammes différents.Le temps de cycle et le comportement de verrouillage sont tous les deux valides pour les deux objets.
Type de télégramme C1.2	Ordre de commutationPrioritéValeur	2ème object de sortie du canal1 bit MARCHE / ARRÊT2 bitsFonctionValeurPriorité désactivée(pas de contrôle)0 (00bin)Priorité MARCHE(contrôle : activer,marche)3 (11bin)Priorité ARRÊT(contrôle :désactiver, arrêt)2 (10bin)1 octet, 0..255
Si toutes les conditions sont remplies	Pas de télégramme envoyer une seule fois le télégramme suivant envoi cyclique	Comportement d'envoi quand la condition du canal est remplie.
Télégramme	MARCHEARRÊTaucune prioritépriorité, MARCHE (descente)priorité, ARRÊT (montée)Télégramme 0..255	Type de télégramme pour le deuxième object de sortie du canal si la condition est remplie:Pour le type de télégramme Ordre de commutation.Pour le type de télégramme Priorité.Pour le type de télégramme Valeur.
Si toutes les conditions ne sont pas remplies	Pas de télégramme envoyer une seule fois le télégramme suivant envoi cyclique	Comportement d'envoi quand la condition du canal n'est pas remplie.Comportement d'envoi quand la condition du canal n'est pas remplie.
Télégramme	MARCHEARRÊTaucune prioritépriorité, MARCHE (descente)priorité, ARRÊT (montée)Télégramme 0..255	Type de télégramme pour le deuxième object de sortie du canal si la condition n'est pas remplie:Pour le type de télégramme Ordre de commutation.Pour le type de télégramme Priorité.Pour le type de télégramme Valeur.

Suite:

Désignation	Valeurs	Description
Activer la fonction de verrouillage	Oui non	Afficher paramètre de verrouillage et objet de verrouillage.Aucune fonction de verrouillage.
Comportement à l'activation du verrouillage	ne pas envoyer comme pour une condition non replie comme pour une condition replie	Pas de télégramme tant que le verrouillage est activé.Mème reaction que dans le paramètre Si les conditions ne sont pas toutes replies (voir ci-dessus).Mème reaction que dans le paramètre Si toutes les conditions sont replies (voir ci-dessus)
Comportement à la désactivation du verrouillage	ne pas envoyer actualiser le canal	En cas de désactivation du verrouillage, pas de nouveau renvoi automatiqueL'état de canal actuel est envoyé immédiatement après la désactivation du verrouillage
Temps de cycle (en cas d'utilisation)	ne pas envoyer cycliquement toutes les min. toutes les 2 min. toutes les 3 min. toutes les 5 min. toutes les 10 min. toutes les 15 min. toutes les 20 min. toutes les 30 min. toutes les 45 min. toutes les 60 min.	Àquelle fréquence les télégrammes pour CX.1 et CX.2 doivent-ils être envoyés?
Télégramme en cas d'erreur de capteur détectée (uniquemment température ou pluie)	Ne plus envoyer comme en cas de condition non replie comme en cas de condition replie	Ce paramètre entre en vigueur si le capteur de température ou de pluie (si utilisé par le canal) indique une erreur.

3.3.2.6 Les pages de paramètres « Canal de protection solaire C11..C13 et C24..C28»

Les canaux de protection solaire peuvent commander des stores vénitiens, des marquises, des volets roulants, etc.

Un canal de protection solaire compte :

1 seul crépusculaire
1 seul de luminosité pour la protection solaire
3 objets dédiés à la commande de l'entrainement (montée, descente, Hauteur %, Lamelle %)
1 objet Automatism solaire (Matin/Soir)
1 objet pour le réglage du seuil de luminosité.
1 objet de sécurité

Le signal pour « Matin » ou « Soir » peut, au besoin, être déclenché via l'objet Automatisme solaire (p. ex. par une horloge) ou par le crépuscule. La protection solaire peut être réalisée avec ou sans suivi du soleil (voir ci-dessous).

Les canaux de protection solaire sont activés sur la page de paramètres Généralités.

Tableau 19

Désignation	Valeurs	Description
Le canal commande	Volets roulantsvia scènesStore vénitien	Pour volets roulants, marquises, etc.AVEC Montée/Descente et télégramme de scènePour les stores vénitiens
Suivi du soleil	ouinon	La hauteur des volets roulants ainsi que la position des lamelles des stores vénitiens sont commandées en fonction de la position effective du soleil dans le ciel.Requiert un module GPS ou un émetteur de signaux horaires KNX + saisie manuelle du lieu.La hauteur des volets roulants et la position des lamelles des stores vénitiens sont commandées en fonction du seuil de luminosité.
Source pour la mesure de luminosité	Capteur avantCapteur gaucheCapteur droitValeur maximale des3 détecteursObjet valeur de luminositéexterne 1Objet valeur de luminositéexterne 2	Avec lequel des 3 capteurs deluminosité intégrés la mesure doit-elle être réalisée?Les valeurs des 3 capteurs sont comparées les ones aux autres et seulement la valeur maximale est toujours prise en compte UTILiser la valeur de luminosité d'un autre capteur KNX.Par ex. Luna 133 (réf. 1339200) sur une autre façon.

Suite:

Désignation	Valeurs	Description
Seuil crépusculaire	2 lx..500 lx Par défaut = 10 lx	Seuil de détention du lever et du coucher du soleil.
Seuil de luminosité pour la protection solaire	2 000..90 000 lx Par défaut = 20 000 lx	À partir dequelle luminosité la protection solaire est-elle requise ?
Temporisation à l'augmentation de la luminosité	Aucune, 5 s, 10 s, 20 s, 30 s, 1 min, 2 min, 3 min, 5 min, 10 min, 15 min, 20 min	Seulement pour la mise en service et les tests Temps de réaction quand il fait plus clair et que le seuil régle est donc dépasse. Cette temporisation empêche les réactions contraires des entrainements en cas de changements de luminosité de courte durée.
Temporisation à la diminution de la luminosité	Aucune, 5 s, 10 s, 20 s, 30 s, 1 min, 2 min, 3 min, 5 min, 10 min, 15 min, 20 min	Seulement pour la mise en service et les tests Temps de réaction quand il fait plus clair et que le seuil régle n'est donc plus atteint. Cette temporisation empêche les réactions contraires des entrainements en cas de changements de luminosité de courte durée.
Hauteur de travail lors du dépassement du seuil de luminosité	0..100 % Par défaut = 10 %	Le store vénitien ou le volet roulant est baisse une seule fois en cas de dépassement du seuil.
Numéro de scènes lors du dépassement du seuil de luminosité	1..64 Par défaut = scène 1	En cas de dépassement du seuil, la tentative est baisseée une seule fois et un numéro de scène est envoyé.
Lamelle lors du dépassement du seuil de luminosité	0..100 % Par défaut = 50 %	Position des lamelles à atteindre en cas de dépassement du seuil.
Seuils pouvant être écrasés par l'objet	oui non	En cas de téléchargement ETS, le seuil de luminosité / le seuil crépusculaire actuellesment enregistrrés dans l'appareil sont supprimés et écrasés par la valeur enregistrée dans l'ETS.
Écraser les seuils lors du téléchargement	oui non	En cas de téléchargement ETS, le seuil de luminosité / le seuil crépusculaire actuellesment enregistrés dans l'appareil sont supprimés et écrasés par la valeur enregistrée dans l'ETS. Un téléchargement ETS n'a aucun effet sur les seuils de luminosité actuellesment enregistrés l'appareil Exception : même si non est sélectionné, toutes les valeurs des paramétres ETS sont téléchargeés lors de la première mise en service (c'est-à-dire lorsque la mémoire de l'appareil est vide).

3.3.2.7 La page de paramètres « Suivi du soleil »

Le suivi du soleil est activé sur la page de paramètres précédente.

Important :

Toutes les données de direction sont valables pour un observateur qui se trouve dans le bâtiment au niveau de la façade à protégger du soleil.

Tableau 20

Désignation	Valeurs	Description
Direction de la façade	0..360°(en 32 pas)	Orientation de la façade à protéger du soleil, c'est-à-dire la direction dans laquelle on regarde, lorsqu' l'on regarde tout droit par la fenêtre.La course du soleil peut recouvrir une plaque maximale de 180° devant la façade (azimut).Cette plage se divise en 2 x 90° (voir ci-dessous).
(zone de protection solaire) devant la direction de la façade (0..90 degrés)	-90..90	Zone gauche de la course du soleil, à partir du milieu de la façade.-90° = protection solaire totale : commence dés que le soleil atteinte la façade latéralement et jusqu'à ce qu'il se trouve en angle droit avec la façade.0°= aucune protection solaire possible avant que le soleil ne se trouve en angle droit avec la façade.Les valeurs positives (1..90°) décalent la zone de protection solaire vers la droite.Devant la façade = côte de la fenêtre qui est ensoleillé en premier lieu (pour un observateur se trouvant dans la pièce).Il s'agit toujours du côte gauche de la fenêtre au nord du Tropique du cancer (Europe, Amérique du Nord, Russie, etc.).Voir en annexe : Zone de protection solaire.

Suite:

Désignation	Valeurs	Description
-zone de protection solaire) après la direction de la façade (0..90 degrés)	-90..90	Zone droite de la course du soleil, à partir du milieu de la façade.90° = angle de protection solaire maximal : protection solaire dés que le soleil seTrouve en angle droit par rapport à la façade et jusqu'à ce qu'il quitter latéralement la façade.0°= pas de protection solaire dans cette section de la course du soleil.Après la façade = côté de la fenêtre par lequel le soleil s'échappe (pour un observateur se trouvant dans la piece).Il s'agit toujours du côté croit de la fenêtre au nord du Tropique du cancer (Europe, Amérique du Nord, Russie, etc.).La zone maximale de protection solaire est atteinte pour le réglage suivant :Avant la direction de façade = -90°Après la direction de façade = 90°Voir en annexe : Zone de protection solaire.
Élévation min. entre (0..90 degrés) (soleil au-dessus de l'horizon)	0..90Par défaut = 10	Aucune protection solaire en dessous de cette hauteur du soleil.
et élévation max.(0..90 degrés)	0..90Par défaut = 80	Aucune protection solaire au-delà de cette hauteur du soleil.Régler 90°, même si la protection solaire doit avoir lieu lorsque la position du soleil est la plus haute.
Comportement lorsque la zone de protection solaire est quittée	Aucune réactionRelevageAdapter la lamelle	Quand le soleil a quitté la zone de protection solaire en raison de l'élévation ou de l'azimut :Les entrainements ne se déplacent pas.Relever tous les entrainements.Ne pas relever les stores vénitiens, uniquement amener les lamelles dans une position prédéfinie.Voir ci-dessous, position des lamelles.

Suite:

Désignation	Valeurs	Description
Position des lamelles	0..100% Par défaut = 20%	Position des lamelles lorsque la zone de protection solaire est quittée.
Numéro de la scène	1..64 Par défaut = scène 1	Numéro de scène lorsque la zone de protection solaire est quittée.
Nouveau positionnement, tous les	10 degrés 15 degrés 22,5 degrés 30 degrés	Après qu'elle changement de hauteur du soleil la position des lamelles ou la hauteur des volets roulants doit-elle être adaptée?
Appeler une nouvelle scène, tous les	10 degrés 15 degrés 22,5 degrés 30 degrés	Après qu'il changement de la hauteur du soleil un nouveau numéro de scène doit-il être envoyé?
Calcul de la position des lamelles	Automatique via dimensions des lamelles	La position appropriée des lamelles pour chaque niveau d'élévation est calculée automatiquement sur la base de la largeur des lamelles et de leur écartement. Les lamelles sont toujours positionnées de sorte qu'aucun rayon de soleil direct ne puisse s'introduire et que la pièce reste aussi claire que possible. L'utilisateur a la possibilité de définir lui-même une position des lamelles pour chaque niveau d'élévation.
Calcul de la position des lamelles	Affecter les valeurs propres
Calcul de la position des lamelles = automatique via dimensions des lamelles
Écartement des lamelles en mm	0..255 Par défaut = 20	Saisir l'écartement exact entre 2 lamelles.
Largeur des lamelles en mm	0.255 Par défaut = 50	Saisir la largeur exacte d'une lamelle
Réserve pour une protection solaire sûre (0..25%)	0..25	De cette manière, la position des lamelles peut également être corrugée, si nécessaire.
Position des lamelles pour la pause de protection solaire	0..100% Par défaut = 75%	Position spécifique des lamelles pour annulation temporaire de la fonction de protection solaire (par ex. par l'obj. 64 pour le canal C11).

Suite:

Désignation	Valeurs	Description
SCENES POUR PROTECTION SOLAIRE
Numéro de scène lors de l'élevation 0..10°, 0..15°,0..22,5°,0..30°	Scènes 1..64	Selon le réglage du paramètre Nouveau positionnement tous les, un numéro de scène différent peut être envoyé pour chaque niveau d'éLEVation (zone de protection solaire).
Numéro de scène lors de l'élevation 10..20°, 15..30°, 22,5..45°, 30..60°,	Scènes 1..64 Par défaut = scène 2
Numéro de scène lors de l'élevation 20..30°, 30..45°, 45..67,5°, 60..90°	Scènes 1..64 Par défaut = scène 3
Numéro de scène lors de l'élevation 30..40°, 45..60°, 67,5..90°	Scènes 1..64 Par défaut = scène 4
Numéro de scène lors de l'élevation 40..50°, 60..75°	Scènes 1..64 Par défaut = scène 5
Numéro de scène lors de l'élevation 50..60°, 75..90°	Scènes 1..64 Par défaut = scène 6
Numéro de scène lors de l'élevation 60..70°	Scènes 1..64 Par défaut = scène 7
Numéro de scène lors de l'élevation 70..80°	Scènes 1..64 Par défaut = scène 8
Numéro de scène lors de l'élevation 80..90°	Scènes 1..64 Par défaut = scène 9
Numéro de scène pour la pause de protection solaire	Scènes 1..64 Par défaut = scène 10	Numéro de scène spécifique pour annulation-temporaire de la fonction de protection solaire (par ex. par l'objet. 64 pour le canal C11).
Pour les volets roulants / la protection solaire textile
VALEURS POUR LA PROTECTION SOLAIRE
Hauteur lors de l'élevation 0..10°, 0..15°, 0..22,5°, 0..30°	0..100 % Par défaut = 80 %	Selon le réglage du paramètre Nouveau positionnement tous les, une hauteur de volets individuelle peut être définie pour chaque niveau d'éLEVation (zone de protection solaire).
Hauteur lors de l'élevation, 10..20°	0..100 % Par défaut = 70 %
15..30°	Par défaut = 60 %
22,5..45°	Par défaut = 50 %
30..60°	Par défaut = 40 %
Hauteur lors de l'élevation	0..100 % Par défaut = 60 %
20..30°	Par défaut = 50 %
30..45°	Par défaut = 25 %
45..67,5°	Par défaut = 0 %
60..90°

Suite :

Désignation	Valeurs	Description
Hauteur lors de l'éLEVation,30..40°45..60°67,5..90°	0..100%Par défaut = 50%Par défaut = 30%Par défaut = 0%
Hauteur lors de l'éLEVation,40..50°60..75°	0..100%Par défaut = 40%Par défaut = 15%
Hauteur lors de l'éLEVation,50..60°75..90°	0..100%Par défaut = 30%Par défaut = 0%
Hauteur lors de l'éLEVation60..70°	0..100%Par défaut = 20%
Hauteur lors de l'éLEVation70..80°	0..100%Par défaut = 10%
Hauteur lors de l'éLEVation80..90°	0..100%Par défaut = 0%
Calcul de la position des lamelles = affecter les valeurs propres
Lamelle lors de l'éLEVation0.10°, 0..15°,0..22,5°,0..30°	0..100%	Selon le réglage du paramètre Nouveau positionnement tous les, une position individuelle des lamelles peut être définie pour chaque niveau d'éLEVation (zone de protection solaire).
Lamelle lors de l'éLEVation10..20°115..30°222,5..45°330..60°4	0..100%Par défaut = 5%Par défaut = 10%Par défaut = 15%Par défaut = 25%
Lamelle lors de l'éLEVation,..20..30°30..45°45..67,5°60..90°	0..100%Par défaut = 12,5%Par défaut = 20%Par défaut = 32,5%Par défaut = 50%
Lamelle lors de l'éLEVation30..40°45..60°67,5..90°	0..100%Par défaut = 17,5%Par défaut = 30%Par défaut = 50%
Lamelle lors de l'éLEVation40..50°60..75°	0..100%Par défaut = 25%Par défaut = 40%
Lamelle lors de l'éLEVation,50..60°75..90°	0..100%Par défaut = 30%Par défaut = 50%
Lamelle lors de l'éLEVation60..70°	0..100%Par défaut = 37,5%
Lamelle lors de l'éLEVation70..80°	0..100%Par défaut = 42,5%
Lamelle lors de l'éLEVation80..90°	0..100%Par défaut = 50%

Suite:

Désignation	Valeurs	Description
VALEURS POUR LA PAUSE DE PROTECTION SOLAIRE
Hauteur/Lamelle lors de l'élevation ... ➔ voir ci-dessus.	Valeur par défaut = 50 %	Pour la pause de protection solaire, c'est-à-dire l'annulation-temporaire de la fonction de protection solaire (par ex. par l'obj. 64 pour le canal C11), il est possible de paramétre des hauteurs de volets roulants ou des positions de lamelles spécifique pour les différentes positions du soleil. Les réglages s'effectuent avec les mêmes niveaux que pour la protection solaire (voir ci-dessus, Valeurs pour la protection solaire).

en cas de Nouveau positionnement tous les 10^
2 en cas de Nouveau positionnement tous les 15^
3 en cas de Nouveau positionnement tous les 22,5°
4 en cas de Nouveau positionnement tous les 30^

3.3.2.8 La page de paramètres « Automatism solaire »

Tableau 21

Désignation	Valeurs	Description
Activation de l'automatisme solaire	Via objetPar le seuil crépuscule	La protection solaire automatique est activée par l'objet de protection solaire automatique correspondant (p. ex. par une horloge).La protection solaire automatique est active immédiatement après dépassement du seuil crépuscule.
Réaction à l'aube	Relevage et automatisme solaire MARCHÉAutomatism solaire. MARCHÉ mais pas de déplacement	En cas de dépassement du seuil crépuscule, le store vénitien est (par ex.) relevé et la protection solaire automatique est activée.En cas de dépassement du seuil crépuscule, la protection solaire automatique est activée.Faire fonctionner les entrainements uniquement en cas de besoin de protection solaire.
Réaction au crépuscule	Automatism solaire ARRÊT & relever Automatism solaire ARRÊT & abaisser ARRÊT autom. sol., mais pas de déplacement	Comportement des entrainements en cas de sous-dépassement du seuil crépuscule leoir.
Réaction à MARCHÉ Automatisme solaire	Relevage et automatisme solaire MARCHÉRelever uniquement au crépuscule et Automatism solaire MARCHÉAutomatism solaire. MARCHÉ mais pas de déplacement	uniquement visible en cas d'activation de l'automatism solaire par objet Quand l'objet Automatism solaire est défin :Relever le store vénitien/le volet roulant et le positionner en conséquence en cas de besoin de protection solaire.Le store vénitien ne sera relevé que lorsque l'objet Automatism solaire est défini et que le seuil crépuscule est dépassé.Faire fonctionner les entrainements uniquement en cas de besoin de protection solaire.

Suite :

Désignation	Valeurs	Description
Réaction à ARRÊT Automatisme solaire	Automatism solaire ARRÊT & relever Automatism solaire ARRÊT & abaisser Automatism solaire ARRÊT & abaisser au crépuscule ARRÊT autom. sol., mais pas de déplacement	Comportement des entrainment en cas de désactivation de l'automatisme solaire.
Lorsque le seul de lumin. n'est pas atteint quand l'aut. solaire est activé	Aucune réactionRelevageAdapter la lamelle	Quand la luminosité repasse sous le seul paramétré, par ex. en raison d'une forte nébulosité:Ne pas déplacer les entrainements. Ce réglage sert à soulager la façade, aucun déplacement permanent.Afin d'atteindre l'efficacité lumineuse maximale.Pour les stores vénitiens : ouvrir uniquement les lamelles
Position des lamelles	0..100 %Par défaut = 20 %	Position des lamelles lorsque le seul de luminosité n'est pas atteint quand l'automatisme solaire est activé.
Déplacement vers la position finale au crépuscule	Objet 1 bit (Monter / descendre) % Hauteur	Déterminer surquel objet la toile doit être amnéée en position finale

3.3.2.9 La page de paramètres « Sécurité »

Tableau 22

Désignation	Valeurs	Description
L'état de sécurité est déclenché par	Objet d'entréeCondition C1, condition C2Condition C3, condition C4condition C5, condition C6condition C7, condition C8condition C9, condition C10Statut canal à valeur seul C14Statut canal à valeur seul C15Statut canal à valeur seul C16Statut canal à valeur seul C17Résultat de fonction logique canal logique C18Résultat de fonction logique canal logique C19 Résultat de fonction logique canal logique C20 Résultat de fonction logique canal logique C21 Résultat de fonction logique canal logique C22Résultat de fonction logique canal logique C23	L'état de sécurité (en raison du vent, de la pluie, du gel, etc.) est ...déclenché via l'objet Sécurité – entrée (obj. 65, 73 etc.).déclenché en cas de condition replie d'un canal universel.Dans ce cas précis, les capteurs doivent être reliés par la fonction logique OU.declenché en cas de condition replie d'un canal à valeur seul.declenché en cas de condition replie d'un canal logique.
Réaction en début de sécurité	Aucune réactionRelever l'entrainment	Aucun télégramme n'est envoyé.Ce réglage est recommendé lorsque la fonction de sécurité est générée dans l'actionneur.par ex. pour les stores vénitiens, les marquises et la protection solaire textile.par ex. pour les volets roulants.
Réaction en fin de sécurité	Aucune réactionActualiser la positionActualiser l'ambiance lumineuse	Aucun télégramme n'est envoyé.Ce réglage est recommendé lorsque la fonction de sécurité est générée dans l'actionneur.Envoyer immédiatement la hauteur actuelle de l'entrainment et, le cas échéant, la position des lamelles.Envoyer immédiatement le numéro de scène actuel.
Déplacement vers la position finale pour la sécurité	Objet 1 bit (Monter / descendre) % Hauteur	Déterminer surquel objet la toile doit être amnéée en position finale

3.3.2.10 Les pages de paramètres « Canal à valeur seul C14..C17 »

Le bloc de canaux à valeur seul forme une unité propre qui est totalement indépendante en interne des données météorologiques.

Principe :

Une valeur est reçue par le bus et elle est comparée avec le seuil paramétré.

Si la valeur est supérieure au seuil paramétré, la condition est considérée comme remplie.

À l'inverse, si la valeur est inférieure, elle est considérée comme non replie.

Le comportement des objets de sortie en cas de condition remplie ou non remplie est regle sur la page de parametes Objects.

Le statut du canal (condition remplie / non remplie) de l'un des canaux à valeur seul peut également être paramétré comme taille d'entrée pour les canaux logiques (voir ci-dessous, les canaux logiques).

Les canaux à valeur seul sont activés sur la page de paramètres Généralités.

Tableau 23

Désignation	Valeurs	Description
Type d'objet de valeur seuil	Type d'objet : pour cent (DPT 5.001)Type d'objet: comptage 0..255(DPT 5 010)Type d'objet: comptage 0..65535(DPT 7 001)Type d'objet : EIS5 par ex. CO2,luminosité (DPT 9.xxx)	Type de valeur pour le seuil.
Paramètre pour objet de valeur seuil pour cent
Valeur seuil (en %)	1..99Par défaut = 50	Valeur de consigne souhaiée en pourcentage.
Hystérisis (en %)	1..99Par défaut = 5	L'hystérisis empêche une commutation fréquence en cas de faibles changements de valeur.L'hystérisis est négative d'un côté pour tous les types de valeur seuil, par ex. valeur seuil 50, hystérisis 5 signifie :Activation à 50 et désactivation à 50 -hystérisis = 45
Paramètre pour objet de valeur seuil comptage 0..255
Valeur seuil	1..254Par défaut = 127	Valeur seuil souhaiée sous forme de chiffre d'1 octet de 1 à 254.
Hystérisis	1..254Par défaut = 5	L'hystérisis empêche une commutation fréquence en cas de faibles changements de valeur.

Suite:

Désignation	Valeurs	Description
Paramètre pour objet de valeur seuil comptage 0..65535
Valeur seuil	1..65534 Par défaut = 1000	Valeur seuil souhaitée sous forme de chiffre d'2 octet de 1 à 65534.
Hystérisis	1..65534 Par défaut = 5	L'hystérisis empêche une commutation liéante en cas de faibles changements de valeur.
Paramètre pour objet de valeur seuil EIS5 (par ex. CO2luminosite...)
Format valeur seuil :(-000,00..9999)	-9999..99999 Par défaut = 20,0	Valeur de consigne souhaitée sous forme de chiffre à virgule avec signe. Format: 5 caractères sont autorisés au maximum, signe et virgule inclus. Exemple avec 5 caractères : -9999 -9,99 10,35 100,6 99999 etc.
Format d'hystérisis :0,00..9999	0,00..9999 Par défaut = 1,0	L'hystérisis empêche une commutation liéante en cas de faibles changements de valeur. Format: 4 caractères max., chiffres positifs uniquement Examples : 0,01 99,9 9999
Paramètres communs
Temporisation en cas de dépassement du seuil	Aucune, 5 s, 10 s, 20 s, 30 s, 1 min, 2 min, 3 min, 5 min, 10 min, 15 min, 20 min	Le canal envoie immédiatement. Le canal envoie uniquement après écoulement de la temporisation régée.
Temporisation en cas de seuil non atteint	aucun(e) 5 s, 10 s, 20 s, 30 s, 1 min, 2 min, 3 min, 5 min, 10 min, 15 min, 20 min	Le canal envoie immédiatement. Le canal envoie uniquement après écoulement de la temporisation régée.

3.3.2.11 Les pages de paramètres « Objects »

Tous les canaux universels, canaux à seuil et canaux logiques disposent d'une page de paramètres de ce type.

Ces pages permettent de paramétre la réaction en cas d'exécution / d'inexécution des conditions.

Tableau 24

Désignation	Valeurs	Description
Type de télégramme C14.1	Ordre de commutationPrioritéValeur	1 bit MARCHE / ARRÉT2 bits
		Fonction Valeur
		Priorité désactivée (pas de contrôle)0 (00bin)
		Priorité MARCHE (contrôle : activer, marche)3 (11bin)
		Priorité ARRÊT (contrôle : désactiver, arrêt)2 (10bin)
		1 octet, 0..255
En cas de dépassement du seuil	Pas de télégramme envoyer une seule fois le télégramme suivant envoi cyclique	Comportement d'envoi quand la condition du canal est remplie.
Télégramme	MARCHEARRÊTaucune prioritépriorité, MARCHE (descentepriorité, ARRÊT (montée)Télégramme 0..255	Type de télégramme pour le premier objet de sortie du canal si la condition est remplie:Pour le type de télégramme Ordre de commutation.Pour le type de télégramme Priorité.Pour le type de télégramme Valeur.
Lorsque le seuil n'est pas atteint	Pas de télégramme envoyer une seule fois le télégramme suivant envoi cyclique	Comportement d'envoi quand la condition du canal n'est pas remplie.Comportement d'envoi quand la condition du canal n'est pas remplie.
Télégramme	MARCHEARRÊTaucune prioritépriorité, MARCHE (descentepriorité, ARRÊT (montée)Télégramme 0..255	Type de télégramme pour le premier objet de sortie du canal si la condition n'est pas remplie:Pour le type de télégramme Ordre de commutation.Pour le type de télégramme Priorité.Pour le type de télégramme Valeur.

Suite:

Désignation	Valeurs	Description
Faut-il envoyer un second télégramme ?	Oui non	Si oui est sélectionné, d'autres paramètres et un deuxième objet d'envoi apparaissent.Ainsi, avec le même canal, il est possible d'envoyer simultanément 2 télégrammes différents.Le temps de cycle et le comportement de verrouillage sont tous les deux valides pour les deux objets.
Type de télégramme C14.2	Ordre de commutationPrioritéValeur	2ème objet de sortie du canal1 bit MARCHE / ARRÊT2 bits
		Fonction Valeur
		Priorité désactivée (pas de contrôle)0 (00bin)
		Priorité MARCHE (contrôle : activer, marche)3 (11bin)
		Priorité ARRÊT (contrôle : désactiver, arrêt)2 (10bin)
		1 octet, 0..255
En cas de dépassement du seuil	Pas de télégramme envoyer une seule fois le télégramme suivant envoi cyclique	Comportement d'envoi quand la condition du canal est remplie.
Télégramme	MARCHE ARRÊTaucune prioritépriorité, MARCHE (descentepriorité, ARRÊT (montée)Télégramme 0..255	Type de télégramme pour le deuxième objet de sortie du canal si la condition est remplie:Pour le type de télégramme Ordre de commutation.Pour le type de télégramme Priorité.Pour le type de télégramme Valeur.
Lorsque le seuil n'est pas atteint	Pas de télégramme envoyer une seule fois le télégramme suivant envoi cyclique	Comportement d'envoi quand la condition du canal n'est pas remplie.Comportement d'envoi quand la condition du canal n'est pas remplie.

Suite:

Désignation	Valeurs	Description
Télégramme	MARCHE ARRÊTaucune prioritépriorité, MARCHE (descentepriorité, ARRÊT (montée)Télégramme 0..255	Type de télégramme pour le deuxièmeobjet de sortie du canal si la conditionn'est pas remplie:Pour le type de télégramme Ordre decommutation.Pour le type de télégramme Priorité.Pour le type de télégramme Valeur.
Activer la fonction deverrouillage	Oui non	Afficher paramètre de verrouillage etobjet de verrouillage.Aucune fonction de verrouillage.
Comportement àl'activation duverrouillage	ne pas envoyercome pour une condition nonrempliecomme pour une conditionremplie	Pas de télégramme tant que leverrouillage est activé.Mème réaction que dans le paramètre Encas de sous-d'épassement du seuil (voir ci-dessus)Mème réaction que dans le paramètre Encas de dépassement du seuil (voir ci-dessus)
Comportement à ladésactivation duverrouillage	ne pas envoyeractualiser le canal	En cas de désactivation du verrouillage,pas de nouveau renvoi automatiqueL'état de canal actuel est envoyéimmediatement après la désactivation duverrouillage
Temps de cycle (en casd'utilisation)	ne pas envoyercyclaquementtoutes les min.toutes les 2 min.toutes les 3 min.toutes les 5 min.toutes les 10 min.toutes les 15 min.toutes les 20 min.toutes les 30 min.toutes les 45 min.toutes les 60 min.	Àquelle fréquence les télégrammespour CX.1 et CX.2 doivent-ils êtreenvoyés?
Télégramme aprèsréinitialisation outelechargement	Ne plus envoyerc comme en cas de condition nonremplie comme en cas decondition remplie	Réaction du canal en cas deredémarrage.

3.3.2.12 Les pages de paramètres « Canal logique C18..C23 »

Le bloc de canaux logiques forme une unité propre qui est totalement indépendante en interne des données météorologiques.

Les canaux logiques peuvent ainsi être mis à contribution pour les missions les plus diverses au sein d'une installation KNX.

Principe :

Il est capable de relier logiquement jusqu'à quatre tailles d'entrée de 1 octet les une aux autres.

Ces tailles d'entrée peuvent etre :

Objets d'entrée des canaux logiques
Statut des canaux universels (remplie/non remplie)
Statut des canaux à valeur seuil (remplie / non remplie)
Résultat de la fonction logique des autres canaux logiques (un canal logique ne peut pas etre lie avec lui-même)

Le comportement des objets de sortie en cas de condition remplie ou non remplie est regle sur la page de parametes Objects.

Les canaux logiques sont activés sur la page de paramètres Généralités.

Tablcau 25

Désignation	Valeurs	Description
Type de fonction logique	ETOUOU exclusif	Choix de la fonction logique entre les tailles d'entrée d'1 bit (voir ci-dessous)2 à 4 entrées2 entrées
Utiliser entrée 1	ouiOui, inversée	L'entrée est utilisée.L'entrée est inversée.
Utiliser entrée 2	ouiOui, inversée	Voir ci-dessus, entrée 1
Utiliser entrée 3	nonouiOui, inversée	L'entrée est désactivée.Voir ci-dessus.
Utiliser entrée 4	nonouiOui, inversée	L'entrée est désactivée.Voir ci-dessus.

Suite :

Désignation	Valeurs	Description
Valeur initiale pour entrée 1	Objet d'entrée	Premierobjet d'entrée du canal (par ex.objet 100 pour C18)
Valeur initiale pour entrée 1	Condition C1 condition C2 condition C3 condition C4 condition C5 condition C6 condition C7 condition C8 condition C9 condition C10 Statut canal à valeur seuil C14 Statut canal à valeur seuil C15 Statut canal à valeur seuil C16 Statut canal à valeur seuil C17 Résultat de fonction logique canal logique $C18^{(1)}$Résultat de fonction logique canal logique $C19^{(2)}$ Résultat de fonction logique canal logique $C20^{(3)}$ Résultat de fonction logique canal logique $C21^{(4)}$ Résultat de fonction logique canal logique $C22^{(5)}$ Résultat de fonction logique canal logique $C23^{(6)}$	Statut d'un canal universal (remplie/non remplie). Statut d'un canal à valeur seuil (seuil dépasse / pas dépasse). Résultat de la fonction logique d'un autre canal logique (un canal logique ne peut pas être lié avec lui-même).
Valeur initiale pour entrée 2	Voir ci-dessus. Valeur initiale pour entrée 1	2èmeobjet d'entrée du canal Voir ci-dessus.
Valeur initiale pour entrée 3	Voir ci-dessus. Valeur initiale pour entrée 1	3èmeobjet d'entrée du canal Voir ci-dessus.
Valeur initiale pour entrée 4	Voir ci-dessus. Valeur initiale pour entrée 1	4èmeobjet d'entrée du canal Voir ci-dessus.

(1) indisponible pour C18, (2) indisponible pour C19, (3) indisponible pour C20
(4) indisponible pour C21, (5) indisponible pour C22, (6) indisponible pour C23

3.3.2.13 Les pages de paramètres « Objects »

Tous les canaux universels, canaux à seuil et canaux logiques disposent d'une page de paramètres de ce type.

Ces pages permettent de paramétre la réaction en cas d'exécution / d'inexécution des conditions.

Tableau 26

Désignation	Valeurs	Description
Type de télégramme C18.1	Ordre de commutationPrioritéValeur	1 bit MARCHE / ARRÉT2 bits
		Fonction Valeur
		Priorité désactivée (pas de contrôle)0 (00bin)
		Priorité MARCHE (contrôle : activer, marche)3 (11bin)
		Priorité ARRÉT (contrôle : désactiver, arrêt)2 (10bin)
		1 octet, 0..255
Si la condition est remplie	Pas de télégramme envoyer une seule fois le télégramme suivant envoi cyclique	Comportement d'envoi quand la condition du canal est remplie, c'est-à-dire que le résultat de fonction logique = 1.
Télégramme	MARCHEARRÊTaucune prioritépriorité, MARCHE (descentepriorité, ARRÊT (montée)Télégramme 0..255	Type de télégramme pour le premier object de sortie du canal si la condition est remplie:Pour le type de télégramme Ordre de commutation.Pour le type de télégramme Priorité.Pour le type de télégramme Valeur.
Si la condition n'est pas remplie	Pas de télégramme envoyer une seule fois le télégramme suivant envoi cyclique	Comportement d'envoi quand la condition du canal n'est pas remplie, c'est-à-dire que le résultat de fonction logique = 0.
Télégramme	MARCHEARRÊTaucune prioritépriorité, MARCHE (descentepriorité, ARRÊT (montée)Télégramme 0..255	Type de télégramme pour le premier object de sortie du canal si la condition n'est pas remplie:Pour le type de télégramme Ordre de commutation.Pour le type de télégramme Priorité.Pour le type de télégramme Valeur.

Suite:

Désignation	Valeurs	Description
Faut-il envoyer un second télégramme ?	Oui non	Si oui est sélectionné, d'autres paramètres et un deuxième object d'envoi apparaissent.Ainsi, avec le même canal, il est possible d'envoir simultanément 2 télégrammes différents.Le temps de cycle et le comportement de verrouillage sont tous les deux valides pour les deux objets.
Type de télégramme C18.2	Ordre de commutationPrioritéValeur	2ème object de sortie du canal1 bit MARCHE / ARRÊT2 bitsFonctionPriorité désactivée(pas de contrôle)Priorité MARCHE(contrôle : activer,marche)Priorité ARRÊT(contrôle :déspectiver, arrêt)1 octet, 0..255
Si la condition est remplie	Pas de télégramme envoyer une seule fois le télégramme suivant envoi cyclique	Comportement d'envoi quand la condition du canal est remplie.
Télégramme	MARCHEARRÊTaucune prioritépriorité, MARCHE (descentepriorité, ARRÊT (montée)Télégramme 0..255	Type de télégramme pour le deuxième object de sortie du canal si la condition est remplaie:Pour le type de télégramme Ordre de commutation.Pour le type de télégramme Priorité.Pour le type de télégramme Valeur.
Si la condition n'est pas remplie	Pas de télégramme envoyer une seule fois le télégramme suivant envoi cyclique	Comportement d'envoi quand la condition du canal n'est pas remplaie.Comportement d'envoi quand la condition du canal n'est pas remplaie.
Télégramme	MARCHEARRÊTaucune prioritépriorité, MARCHE (descentepriorité, ARRÊT (montée)Télégramme 0..255	Type de télégramme pour le deuxième object de sortie du canal si la condition n'est pas remplaie:Pour le type de télégramme Ordre de commutation.Pour le type de télégramme Priorité.Pour le type de télégramme Valeur.

Suite:

Désignation	Valeurs	Description
Activer la fonction de verrouillage	Oui non	Afficher paramètre de verrouillage et objet de verrouillage.Aucune fonction de verrouillage.
Comportement à l'activation du verrouillage	ne pas envoyer comme pour une condition non remplie comme pour une condition remplie	Pas de télégramme tant que le verrouillage est activé.Mème reaction que dans le paramètre Si la condition n'est pas remplie (voir ci-dessus)Mème reaction que dans le paramètre Si la condition est remplie (voir ci-dessus)
Comportement à la désactivation du verrouillage	ne pas envoyer actualiser le canal	En cas de désactivation du verrouillage, pas de nouveau renvoi automatiqueL'état de canal actuel est envoyé immédiatement après la désactivation du verrouillage
Temps de cycle (en cas d'utilisation)	ne pas envoyercycliquement toutes les min.toutes les 2 min.toutes les 3 min.toutes les 5 min.toutes les 10 min.toutes les 15 min.toutes les 20 min.toutes les 30 min.toutes les 45 min.toutes les 60 min.	Àquelle fréquence les télégrammes pour CX.1 et CX.2 doivent-ils être envoyés?
Télégramme après réinitialisation ou téléchargement	Ne plus envoyer comme en cas de condition non remplie comme en cas de condition remplie	Réaction du canal en cas de redémarrage.

4 Annexe

4.1 Détector de luminosité

Meteodata 140 comprehend 3 detecteurs de luminosité intégrés.

Dans l'application logicielle ETS, ces détecteurs sont désignés comme détecteur avant, détecteur gauche et

detectordroit.

Ces désignations sont valables pour la vue avant de l'appareil, conformément au schéma suivant:

THEBEN Meteodata 140 S KNX - Détector de luminosité - 1
Figure 1: detecteurs de luminosité.

Legende:

A	Détecteur gauche
B	Détecteur avant
C	Détecteur droit

4.2 Suivi du soleil

Le suivi du soleil autorise la commande des lamelles du store vénitien ou de la hauteur des volets roulants/des marquises en fonction de la position réelle du soleil dans le ciel.

Les lamelles du store vénitien sont toujours positionnées de sorte qu'aucun rayon de soleil direct ne puisse s'introduire et que la piece reste aussi claire que possible (aucun éclairage n'est requis).

THEBEN Meteodata 140 S KNX - Suivi du soleil - 1

La date, l'heure et les données de localisation géographiques sont requises pour cette fonction.

4.3 Azimuth et course du soleil

Azimut : ici, angle horizontal du soleil dans le ciel à un moment précis.

Course du soleil : course effectuee par le soleil dans le ciel entre le lever et le coucher.

Exemple à Stuttgart (env. 48^47' N, 9^11' E):

Tableau 27

Date	Azimut pour		Course intégrale du soleil
Date	Lever du soleil	Coucher du soleil	Course intégrale du soleil
21 décembre	125°57'	234°03'	108°6'
21 Mars	88°46'	271°14'	182°28'
21 Juin	51°40'	308°20'	256°40'

THEBEN Meteodata 140 S KNX - Azimuth et course du soleil - 1
Figure 2

4.4 Élévation

Angle de hauteur du soleil au-dessus de l'horizon à un moment précis.

Exemple à Stuttgart :

Tableau 28: élevation maximale à Stuttgart (Allemagne)

Date / heures Élévation
21 décembre / 12:21	17°47'
21 Mars / 12:31	41°24'
21 Jun / 13:25*	64°40'

*Heure d'été

THEBEN Meteodata 140 S KNX - Élévation - 1
Figure 3: élevation maximale à Stuttgart.

Calcul: La position du soleil la plus haute possible (culmination supérieure) de l'année est atteinte le jour du solstice d'etre c'est-à-dire le 21 juin (pour un lieu situé au nord du Tropique du cancer).

On peut calculer de manière simplifiée cette position du soleil avec la formule suivante :

Élévation maximale possible ≈ 113,43^ - Latitude du lieu.

Exemple à Hambourg :

Latitude env. 53^ 32^ N (= 53,53333^)

$$ \begin{array}{l} E l e v a t i o n \text {m a x i m a l e} = 1 1 3. 4 3 ^ {\circ} - 5 3. 5 3 ^ {\circ} \ = 5 9, 8 9 ^ {\circ} \left(c ^ {\prime} e s t - a - d i r e \text {e n v .} 5 9 ^ {\circ} 5 3 ^ {\prime}\right) \ \end{array} $$

4.5 Direction de la façade

Orientation de la façade à protégger du soleil, c'est-à-dire la direction dans laquelle un observateur regarde, lorsqu'il regarde tout droit par la fenêtre.

La direction peut être relevant avec un compas (aiguille dirigée vers le nord) ou indiquée par l'architecte.

Example: 135^ sud-est.

THEBEN Meteodata 140 S KNX - Direction de la façade - 1
Figure 4

4.6 Zone de protection solaire

Devant la façade, le soleil décrit un secteur de 180^ max., en fonction du lieu de l'orientation du bathtub et de la salle.

La zone de protection solaire correspond à la section de la course du soleil devant la façade et pour laquelle une protection solaire est souhaitée.

Cette zone recouvre un angle de 180^ au maximum.

THEBEN Meteodata 140 S KNX - Zone de protection solaire - 1
Figure 5

Cet angle est divisé en deux zones de 90^ :

La zone gauche (gris clair) est définié avec un angle négatif (0 à -90°).

La zone droite (gris foncé) est définie avec un angle positif (0à 90^)

La définition de ces zones s'effectue avec les paramètres :

Devant la façade = zone qui est ensoleillée en premier lieu (pour un observateur dans la pierce). Il s'agit toujours de la zone gauche au nord du Tropique du cancer (Europe, Amérique du Nord, Russie, etc.).

Après la façade = deuxieme zone parcours par le soleil avant que celui-ci ne quitte ensuite la façade. Il s'agit toujours de la zone droite (gris foncé) au nord du Tropique du cancer.

4.7 Exemples pour la définition de la zone de protection solaire

La zone de protection solaire la plus grande possible est atteinte avec les valeurs suivantes :

Devant la facade = -90^
- ÀpRES la façade = 90°

Protégé du soleil uniquement la zone gauche :

Devant la facade = -90^
- Àprous la façade = 0^

Protégéur du soleil uniquement la zone droite :

Devant la façade = 0^
- Àpres la façade = 90°

Un réglage cible du paramètre devant/après la façon permet d'adapter précisé la zone de protection solaire souhaïée.

La saisie 0^ pour une zone occasionne une absence de protection solaire pour la zone en question.
Une donnée d'angle positive pour la zone gauche réduit également la zone droite.
Une donnée d'angle négative pour la zone droite réduit également la zone gauche.

4.7.1 Zone de protection solaire asymétrique

Devant la façade = -40^
- ÀpRES la façade = 70°

La zone de protection solaire doit englober 110^ , dont 40^ pour la zone gauche et 70^ pour la zone droite.

THEBEN Meteodata 140 S KNX - Zone de protection solaire asymétrique - 1
Figure 6 :

4.7.2 Zone de protection solaire unilatérale dans la zone gauche

Devant la façade = -70^
- Avec la façade = -15°

Seule la zone gauche doit être protégée partiellement du soleil.

La saisie d'un chiffre négatif dans le paramètre ÀpRES la façade réduit la zone de protection solaire de 15^ vers la gauche.

THEBEN Meteodata 140 S KNX - Zone de protection solaire unilatérale dans la zone gauche - 1
Figure 7:

4.7.3 Zone de protection solaire unilatérale dans la zone droite

Devant la façade = 10^
- ÀpRES la façade = 50°

Seule la zone gauche doit être protégée partiellement du soleil. La saisie d'un chiffre positif dans le paramètre Devant la façon réduit la zone de protection solaire de 10^ vers la droite.

THEBEN Meteodata 140 S KNX - Zone de protection solaire unilatérale dans la zone droite - 1
Figure 8 :

4.8 Exception : lieu situé au sud du Tropique du cancer

Les réalisés suivantes doivent être prises en compte au sud du Tropique du cancer (par ex. Afrique du Sud):

Le paramètre Devant la façade s'applique à la zone droite Angle POSITIF
- Le paramètre Àprous la façade s'applique à la zone gauche Angle NÉGATIF

Ici, la zone de protection solaire la plus grande possible est atteinte avec les valeurs suivantes :

Devant la façade = 90^
- Àprous la façade = -90°

Protégé du soleil uniquement la zone gauche :

Devant la façade = 0^
- Àprous la façade = -90°

Protégé du soleil uniquement la zone droite :

Devant la façade = 90^
- ÀpRES la façade = 0°

Une fonction de protection solaire appropriée est possible uniquement si ces paramètres sont saisis correctement.

4.9 L'échelle de Beaufort

Figure 9

Puisance	Désignation	Effets à terre
0 Calme		Les feuilles des arbres ne témoignentaucun mouvement,la fumée monte verticallement.
1 Très	légère brise	À peine perceptible,la fumée indique la direction du vent,les girouettes et les drapeaux ne s'orientent pas.
2	Légère brise	Les feuilles s'agit, on sent le vent sur son visage.
3 petite brise		Les feuilles et les branches fines s'agit, les drapeaux flottent auvent.
4	Brise modérée	Les branches s'agit, les papiers au sol s'envent.
5	Brise fraîche	Les grandes branches et les arbres s'agit, le vent est audible.
6 Vent fort		Les branches épaisées s'agit, sifflement audible dans les câblesd'acier, les lignes téléphoniques.
7 Grand vent frais		Les arbres balancant, une résistance se fait sentir en cas de marchecontré le vent.
8 Fort coup de vent		Les grands arbres balancant, les volets des fenêtres s'ouvrent, lesbranches se détachent des arbres, la marche contre le vent devientdifficile.
9 Tempête		Les branches se rompent, légers dégât sur les maisons, les tuileset les ardoises s'envolent, les meubles de jardin se renversent et sont emportés par le vent, la marche contre le vent est trèsdifficile.
10 Forte tempête		Les arbres sont déracinés, les troncs d'arbres se brisent, lesmeubles de jardin sont emportés, dégât plus importants sur lesmaisons, rare à l'intérieur des terres.
11 Violente tempête		Violentes rafales de vent, graves dégât, dégâts importants dansles forêts (Ventis), les toits sont arrachés, les voitures sont déviésde leur trajectorie, les murs épais sont endommagés, la marche estimpossible ; très rare à l'intérieur des terres.
12	Ouragan	Dégâts très graves et dévastations ; très rare à l'intérieur des terres.

Source: Wikipedia.

Exemples d'application : voir version anglaise du manuel.

\( {\mathrm{N}}^{ \circ } \)	Nom de l'objet	Fonction	Type DPT	Flags
52 C9.1 Canal universal	Commutation	1 bit 1 001	K	L	-	T
	Commande progressive	1 octet 5 010	K	L -	T
	Priorité	2 bits 2 001	K	L -	T
53 C9.2 Canal universal	Commutation	1 bit 1 001	K	L	-	T
	Commande progressive	1 octet 5 010	K	L -	T
	Priorité	2 bits 2 001	K	L -	T
54 C9 Verrouiller	Verrouiller \( = 0 \)	1 bit 1 001	K	L	E	-
54 C9 Verrouiller	Verrouiller \( = 1 \)	1 bit 1 001	K	L	E	-
55 C9 Seuil de luminosité	Prédéfinir / consulter	2 octets 9 004	K	L E T
55 C9 Seuil de luminosité	Vérifier	2 octets 9 004	K	L -	T
56 C10.1 Canal universal	Commutation	1 bit 1 001	K	L	-	T
	Commande progressive	1 octet 5 010	K	L -	T
	Priorité	2 bits 2 001	K	L -	T
57 C10.2 Canal universal	Commutation	1 bit 1 001	K	L	-	T
	Commande progressive	1 octet 5 010	K	L -	T
	Priorité	2 bits 2 001	K	L -	T
58 C10 Verrouiller	Verrouiller \( = 0 \)	1 bit 1 001	K	L	E	-
58 C10 Verrouiller	Verrouiller \( = 1 \)	1 bit 1 001	K	L	E	-
59 C10 Seuil de luminosité	Vérifier	2 octets 9 004	K	L -	T
59 C10 Seuil de luminosité	Prédéfinir / consulter	2 octets 9 004	K	L E T
