HLF1208W12 - Machine à laver Carrefour Home - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver
Marque	Carrefour Home
Modèle	HLF1208W12
Capacité de charge maximale	8 kg
Dimensions (H x l x P)	85 x 59,6 x 57 cm
Poids net	75 kg
Alimentation électrique	230 V / 50 Hz, 10 A
Vitesse d'essorage maximale	1200 tr/min
Pression d'eau	0,1 à 1 MPa
Nombre de programmes	20 programmes (dont coton, synthétique, délicat, laine, lavage rapide, etc.)
Fonctions supplémentaires	Rinçage supplémentaire, arrêt cuve pleine, repassage facile, sécurité enfants
Type de chargement	Frontal
Niveau sonore	Non spécifié dans la notice
Classe énergétique	Voir fiche énergie fournie
Consommation d'eau	Non spécifié dans la notice
Raccordement électrique	Prise avec terre obligatoire
Raccordement eau	Arrivée d'eau froide, tuyau avec joints
Raccordement vidange	Hauteur 60-100 cm, diamètre min. 4 cm
Entretien courant	Nettoyage filtre arrivée d'eau, filtre pompe de vidange, bac à produits, siphon assouplissant, tambour, carrosserie
Détection d'erreurs	Codes Err 01 à Err 09 (porte, alimentation eau, pompe, chauffage, moteur, tension)
Sécurité	Verrouillage enfants, arrêt automatique en cas de panne, protection contre le gel (vidange résiduelle)

FOIRE AUX QUESTIONS - HLF1208W12 Carrefour Home

Comment démonter les vis de bridage pour l'installation ?

Avant la première utilisation, dévissez les vis de bridage à l'arrière de la machine dans le sens inverse des aiguilles d'une montre avec une clé appropriée. Retirez les vis et insérez les bouchons en plastique fournis dans les orifices. Conservez les vis pour un transport ultérieur.

Que faire si la machine ne vidange pas ?

Vérifiez que le tuyau de vidange n'est pas bouché ou plié. Nettoyez le filtre de la pompe de vidange (accessible par la trappe avant). Si le problème persiste, reportez-vous au code d'erreur Err 03.

Comment activer la sécurité enfants ?

Appuyez simultanément sur le premier et le troisième bouton du panneau de commande pendant plus de 3 secondes. Les voyants des touches de fonction clignotent pour indiquer l'activation. Pour désactiver, répétez la même opération.

Quels sont les codes d'erreur et leur signification ?

Les codes d'erreur sont Err 01 (porte mal fermée), Err 02 (problème d'alimentation en eau), Err 03 (pompe bouchée), Err 05 (chauffage), Err 06/08 (moteur), Err 07 (configuration), Err 09 (tension incorrecte). Reportez-vous à la section 9 de la notice pour les détails.

Quelle quantité de lessive utiliser ?

La dose dépend du degré de salissure, de la dureté de l'eau et de la charge. Pour du linge peu sale, versez une petite quantité dans le compartiment 2. Pour du linge très sale, utilisez le prélavage (compartiment 1) et répartissez la dose. Suivez toujours les indications du fabricant de lessive.

Comment nettoyer le filtre de la pompe de vidange ?

Débranchez la machine, ouvrez la trappe avant, placez un récipient sous le filtre, dévissez-le dans le sens inverse des aiguilles d'une montre. Nettoyez le filtre et vérifiez la rotation manuelle de la pompe. Revissez et refermez la trappe. Effectuez cette opération tous les 2-3 mois.

Que faire en cas de formation excessive de mousse ?

Appuyez sur la touche départ/pause pour arrêter le cycle. Diluez une cuillère à soupe d'assouplissant dans 1/2 litre d'eau et versez dans le bac à produits. Attendez 5-10 minutes puis redémarrez. Utilisez moins de lessive la prochaine fois.

Quels sont les programmes disponibles ?

La machine propose 20 programmes : coton (90°, 60°, 40°, 30°, eau froide), économique, lavage rapide, mix, synthétique (60°, 40°, eau froide), linge bébé, vêtements de sport, rideaux, délicat (30°, eau froide), lavage main, laine (30°, eau froide), rinçage, essorage et vidange.

Comment entretenir le tambour ?

Ne laissez pas d'objets métalliques (aiguilles, pièces) dans le tambour, ils provoqueraient des taches de rouille. Pour éliminer ces taches, utilisez un produit sans chlore en suivant les instructions du fabricant. N'utilisez pas d'éponges abrasives.

Que faire si la machine vibre excessivement ?

Vérifiez que les vis de bridage ont été retirées. Réglez les pieds de la machine pour qu'elle soit bien de niveau. Assurez-vous qu'elle ne touche pas un mur ou un meuble. Répartissez correctement le linge dans le tambour, sans dépasser la charge maximale.

MODE D'EMPLOI HLF1208W12 Carrefour Home

Mode d'emploi machine à laver

HLF1208W-12

SOMMAIRE

SECTION 1: AVANT UTILISATION

• Consignes de sécurité
• Recommendations

SECTION 2: INSTALLATION

• Démontage des vis de bridage
• Réglage des pieds
  Raccordement electrode
• Raccordement du tuyau d'arrivée d'eau
• Raccordement du tuyau de vidange

SECTION 3 : SPECIFICATIONS TECHNIQUES

SECTION 4: BANDEAU DE COMMANDE

• Touche départ/pause
• Voyants indicateurs de fonction
• Touches de fonction
• Manette sélecteur de vitesse d'essorage
• Manette sélecteur de programme

SECTION 5 : LAVAGE

• Préparation du lavage
• Fonctionnement de la machine
  Tableau des programmes

SECTION 6:ENTRETIEN ET NETTOYAGE

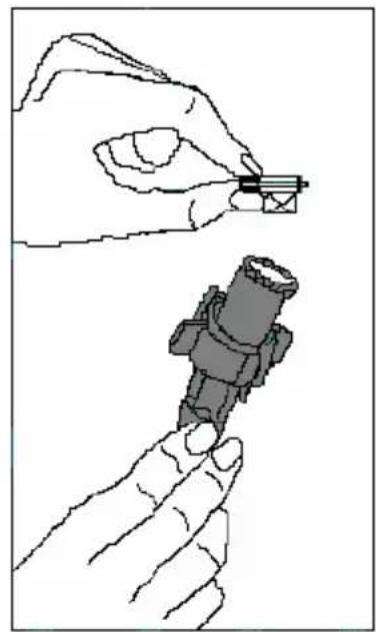

• Filtres des raccords d'arrivée d'eau
• Filtre de pompé de vidange

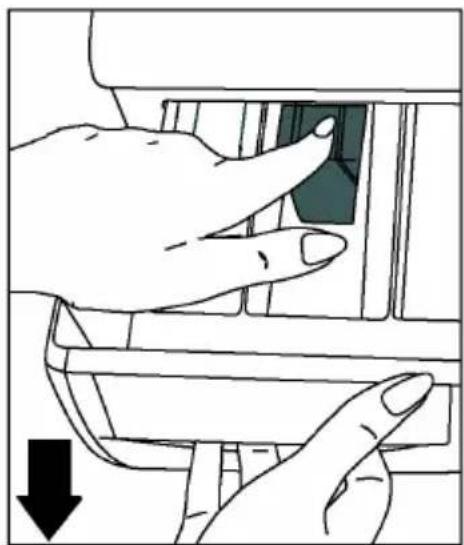

• Bac à produits
  Siphon d'assouplissant
• Carrosserie
  Tambour
• Elimination du calcaire

• N'utilisez ni adaptateur multiple, ni rallonge.
  N'utilisez pas de prise dont le cordon est endommagé ou fissuré.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter un danger.
• Ne retirez jamais une prise en tirant sur le cordon. Retirez la prise en la prénant avec la main.
• Ne branchez pas de prise en ayant les mains humides.
• Ne touchez jamais la machine en ayant les mains ou les pieds humides.
  N'ouvrez jamais le bac à produits lorsque la machine fonctionne.
• Ne forcez jamais l'ouverture de la porte lorsque la machine fonctionne.
• La machine peut atteindre des températures élevées ; ne touche pas le hublot (en cours de lavage), ni le tuyau de vidange et l'eau en cours de vidange.
• En cas de problème, débranchez d'abord la machine et fermez le robinet. Ne tentez pas de réparer la machine. Adressez-vous au service après-vente/agréé le plus proche.
  N'oubliez pas que l'emballage de votre machine peut etre dangereux pour les enfants.
• Ne laissez pas vos enfants jouer avec la machine.
• Ne laissez pas votre animal domestique s'approcher de la machine.
• Voiture machine doit uniquement être utilisée par des adultes et conformément aux instructions de ce manuel.
• Voitre machine est destinée à un usage domestique. La garantie ne s'appliquera pas en cas d'utilisation à des fins professionnelles.
• Les informations techniques indiquées sur l'étiquette jointe à la machine sont basées sur des tests effectuels au programme COTON 60^ .
• L'appareil ne soit pas etre place sur un tapis qui pourrait obstruer la ventilation d'air sous l'appareil.
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.
  Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil

RECOMMANDATIONS

• Une lessive ou un assouplissant qui reste longtemps au contact de l'air sechera et collera au bac à produits. Pour éviter cet inconvenient, versez le dédTergent ou l'assouplissant dans le bac à produits juste avant de démarrer le lavage.
  Utilisez uniquement la fonction prélavage pour les vêtements très sales.
• Ne dépassez pas la capacité de charge maximale.
• Si vous n'utilisez pas votre machine pendant un certain temps, débranchez-la, fermez l'arrivée d'eau et laissez la porte ouverte pour laisser secher l'intérieur de la machine et prévenir ainsi la formation de mauvaises odeurs.
• Les procédures de contrôle qualité ont montré qu'une certaine quantité d'eau pouvait rester dans la machine et ne nuit en rien à son bon fonctionnement.

SECTION 2 : INSTALLATION

Avant d'utiliser votre machine à laver, vérifiez les points ci-dessous.

DEMONTAGE DES VIS DE BRIDAGE

• Les vis de bridage situées à l'arrière de la machine doivent être démontées avant la mise en service de la machine.
• Dévissez les vis en tournant dans le sens inverse des aiguilles d'une montre à l'aide d'une clé appropriée. (Fig.1)
  Retirez les vis. (Fig.2)
• Dans les orifices d'ou ont eté retirees les vis de bridage, inserez les vis de fermeture en plastique fournies avec les accessoires. (Fig.3)
• Con servez les vis de bridage provenant de la machine. Elles pourront etre utilisées pour un transport ultérieur de la machine.

Fig. 1

Fig. 2

Fig. 3

REGLAGE DES PIEDS

• N'installez pas la machine sur un tapis ou des surfaces similaires.

• Pour un fonctionnement silencieux et sans vibration, placez la machine sur une surface plane, non glissante et solide.

• Equilibrez au moyen des pieds.

• Desserrez l'écrou de réglage en plastique (Fig.4).
• Effectuez le réglage en tournant les pieds vers le haut ou vers le bas (Fig.5)
• Une fois que la machine est équilibrée, serrez l'écrou de réglage en plastique en le tournant vers le haut.
• Ne placez jamais de cartons, de cales en bois ou d' éléments similaires sous la machine pour compenser des irrégularités de niveau du sol.

Fig.4

RACCORDEMENT ELECTRIQUE

• Voitre machine à laver fonctionne sous une tension de 230 V/50Hz.
• Le cable d'alimentation de votre machine est équipée d'une prise mâle avec terre. Cette prise doit impérativement être branchée dans une prise 10 ampères avec terre. Les fusibles de la ligne d'alimentation électrique doivent également être de 10 ampères. Si vous ne disposez pas d'une installation conforme aux normes obligatoires, il faudra la faire modifier par un electricien qualifié.
• Notre société se dégage de toute responsabilité en cas de dommages eventuels resultant d'une'utilisation sans mise à la terre.
• Insérez la prise de la machine à une prise de la mise à la terre à laquelle vous pouvez facilement avoir accès

RACCORDEMENT DU TUYAU D'ARRIVEE D'EAU

• Voitre machine est prévue pour être branchée sur une arrivée d'eau froide.
• Pour éviter toute fuite au niveau des raccords, 2 joints (dont un avec filtré) sont fournis avec le tuyau.

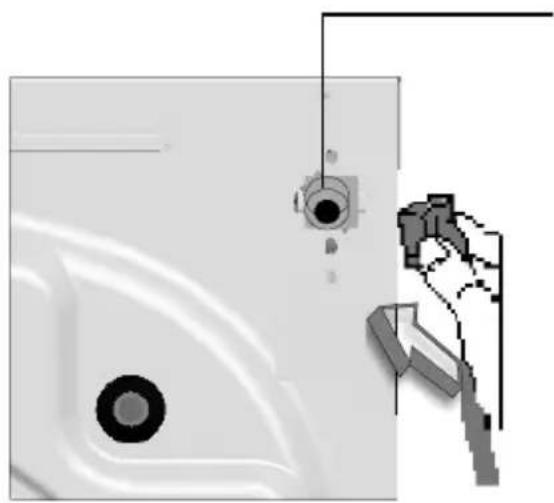

• Branchez le raccord (coudé) du tuyau d'arrivée d'eau à l'arrière de la machine avec 1 joint (fig.6) et l'autre raccord (droit) au robinet avec le joint avec filtré (fig.7). En cas de doute, faites brancher la machine par un installateur qualifié.

• Une pression d'eau de 0,1-1 MPa assurera un fonctionnement correct de votre machine. (0,1 MPa = plus de 8 litres/minute avec un robinet entièrement ouvert).

• Une fois les branchements effectués, vérifie l'absence de fuites au niveau des raccords en ouvrant entièrement le robinet.
• Vérifiez que le tuyau d'arrivée d'eau n'est pas pié, fissure ou écrasé.

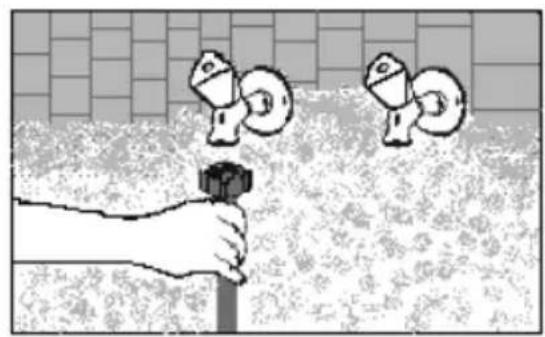

• Vissez le tuyau d'arrivée d'eau sur le robinet fileté 3'' / 4 .

Fig.6
Arrivée d'eau froide (raccord à filtré blanc)

Fig. 7

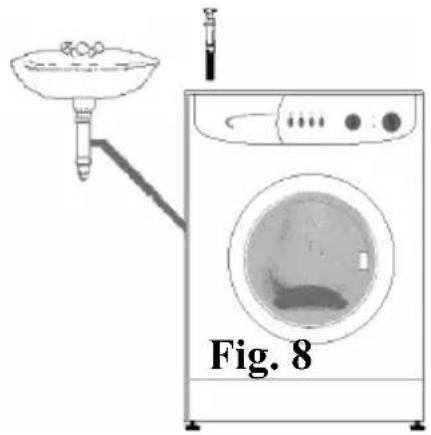

RACCORDEMENT DU TUYAU DE VIDANGE

• Vérifiez que le tuyau de vidange n'est pas pié, tordu, écrasé ouétiré.
• Installé le tuyau de vidange à une hauteur d'au minimum 60 cm et d'au maximum 100 cm du sol.
• L'extrémité du tuyau de vidange (crosse de vidange) peut être directement fixée à l'évacuation d'eau (la dimension de la canalisation doit être d'au moins 4 cm, ainsi vous évitezz tout risque de siphonnage) ou à un dispositif spécial installé sur le système d'écoulement du lavabo (il doit être correctement fixé). (fig. 8)
• Ne rallongez pas le tuyau de vidange en ajoutant des éléments supplémentaires.

SECTION 3 : SPECIFICATIONS TECHNIQUES

Capacité de charge maximale (linge sec) (kg)	8
Hauteur x Largeur x Profondeur (cm) 85 x 59,6 x 57
Vitesse maximale d'essorage (tr/min) 1200
Pression d'eau admise pour l'installation	0,1 à 1 MPa
Puisance max. absorbée	Voir plaque signalétique
Alimentation électrique Voir plaque signalétique
Fusible Voir plaque signalétique
Fiche énergie Voir fiche fournie avec notice

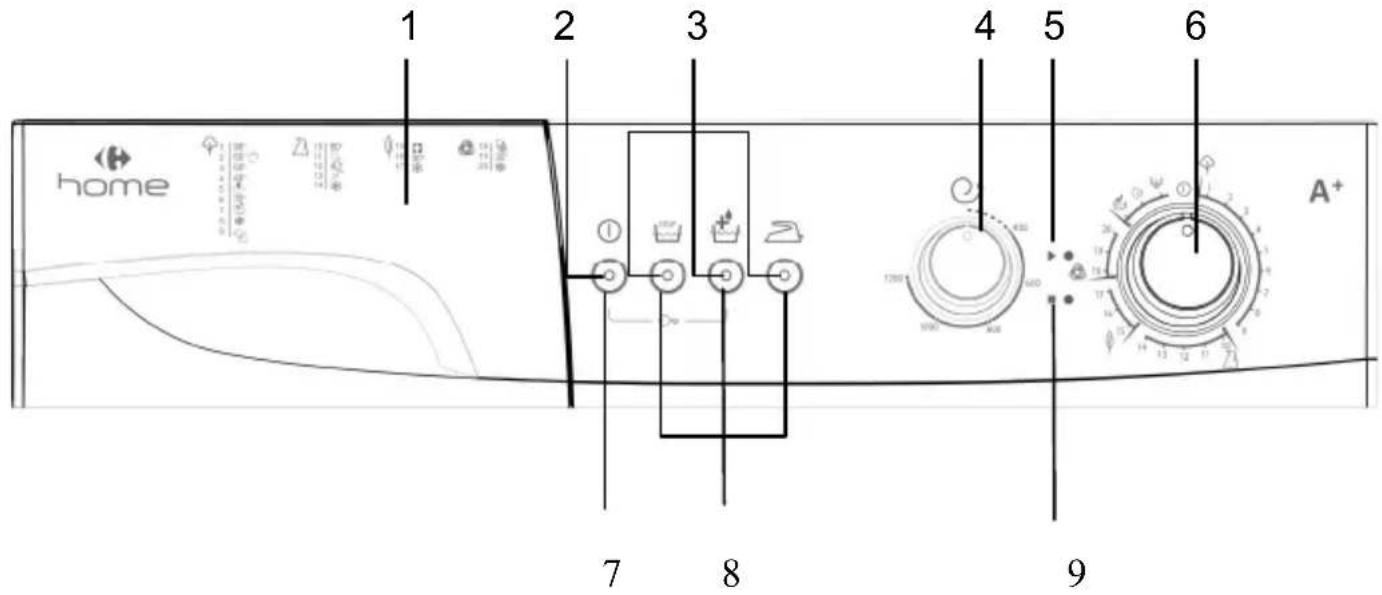

SECTION 4: BANDEAU DE COMMANDE

1-Bac à produits

2-Voyant marche/arret

7-Touches de fonction

6-Touche marche/arrêt

3-Voyant

indicateur

de

fonction

4-Voyant début de programme

Pourmettre en marche et arretervoire machine et demarrer le programme selectionné.

ATTENTION!

Arrêtez toujours votre machine avant de sélectionner un programme ou de changer un programme en cours.

VOYANTS INDICATEURS DE FONCTION

Dès que vous appuyez sur la touche marche/arrêt ou une

touché de fonction, le voyant correspondant s'allume. Si vous appuyez une nouvelle fois sur la touche marche/arrêt ou une touche de fonction, ou si le cycle de la fonction sélectionnée est terminé, le voyant s'éteint.

Les voyants indicateurs de fonction sont également utilisés pour le système de détction des erreurs mentionné à la section 9.

TOUCHES DE FONCTION

Rincage supplémentaire

Cette fonction vous permet de lancer un rinceage supplémentaire pour tous les programmes de lavage.

Arrêt cuve pleine

Cette fonction est recommendée pour certains textiles (synthétiques 100% , laine ou rideau) qui ne sont pas sortis de la machine dés la fin du programme. Elle évite le froissement du linge. Si vous appuyez sur cette touche, la dernière eau de rincege n'est pas vidangée. Pour poursuivre le programme, appuyez une nouvelle fois sur la même touche.

Repassage facile

fonction vous permet de faire en sorte que votre linge soit moins froissé après lavage.

ATTENTION!

Si vous avez oublié de sélectionner des fonctions supplémentaires et que votre machine a démarré le lavage, appuyez sur la touche de fonction. Si levoyant s'allume, la fonction supplémentaire sera activée. Si levoyant ne s'allume pas, la fonction supplémentaire ne sera pas activée.

MANETTE SELECTEUR VITESSE D'ESSORAGE

Vous pouvez selectionner la vitesse d'essorage désirée (voir tableau des programmes) avec cette manette.

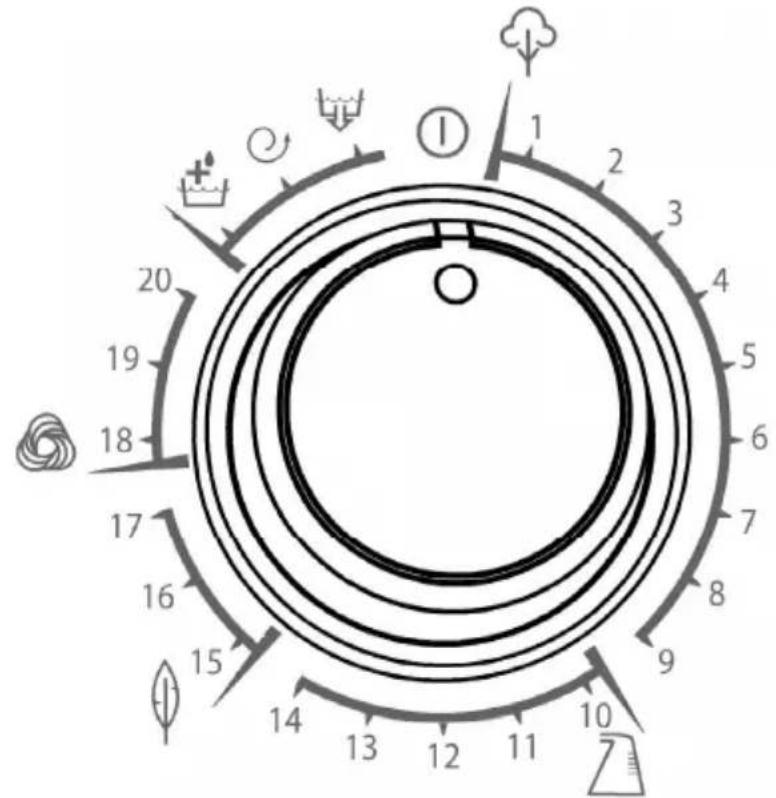

MANETTE SELECTEUR DE PROGRAMME

Le.selecteur de programme vous permet de selectionner le programme de lavage de votre linge. Choisissez le programme de votrechoix en tournant le selecteur dans les deux sens. Veiliez a bien positionner le repere de réglage sur le programme de votrechoix. Si vous positionnez le selecteur de programme sur O (arrêt) pendant que la machine fonctionne, votre programme sera arrêté.

O STOP

1 COTON 90^
2 COTON 60^ (Avec prélavage)
3 COTON 60^
4 COTON 40^
5 ECONOMIQUE
6 COTON 30^
7 LAVAGE RAPIDE
8 COTON EAU FROIDE
9 LAVAGE MIX
10 SYNTHETIQUE 60^
11 LINGE DE BEBE
12 SYNTHETIQUE 40^
13 VETEMENTS DE SPORT
14 SYNTHETIQUE EAU FROIDE
15 RIDEAUX
16 DELICAT 30^
17 DELICAT EAU FROIDE

18 LAVAGE A LA MAIN
19 LAINE 30^
20 LAINE EAU FROIDE

SECTION 5 : LAVAGE

• Branchez la machine.
  Ouvrez le robinet d'arrivée d'eau.

PREPARATION DU LAVAGE

Tri du linge

• Triez votre linge en fonction de sa matière (coton, synthétique, délicat, laine, etc.), des températures de lavage et du degré de salissure.
• Séparez impératifement le linge blanc du linge de couleur.
• Lavez séparément le linge de couleur neuf car il risque de déteindre au premier lavage.
• Vérifiez que les poches de vos vêtements ne contiennent aucune piece métallique.
• Fermez les fermétures à glissière et les boutons des vêtements.
• Retirez les crochets des rideaux (metalliques ou plastiques) ou placez-les dans un sac à linge fermé.
• Mettez à l'envers les pieces de linge telles que les pantalons, les tricots, t-shirts et pulls.
• Placez les petites pieces de linge telles que les chaussettes et les mouchoirs dans un sac à linge.

Jusqu'à 90 °C n

Jusqu'à 60 °Cine

Jusqu'à 30 °C

Non lvable en

Chargement du linge dans la machine

Ouvrez le hublot de votre machine.
- Mettez le linge dans la machine en veillant à bien le répartir.
- Mettez chaque vêtement séparément.
- En refermant le hublot de la machine, vérifie qu'aucun vêtement n'est resté coincide entre la porte et le joint du hublot.
- Fermez soigneusement le hublot de votre machine, faute de quoi la machine ne demarrera pas le programme de lavage.

Les détergents

La quantité de dédTangent dépend des critères suivants :

• Notre consommation de lessive changera en fonction du degré desalissure de votre linge. Pour le linge légèrement sale, n'effectuez pas de prélavage et versez une petite quantité de détergent dans le compartment n^2 du bac à produits.
  Pour le linge très sale, Sélectionnez un programme avec prélavage, versez 1 / 4 de la dose de détergent dans le compartment n° 1 du bac à produits et la quantité restante dans le compartment n° 2.
• Utilisez des lessives spécialment adaptées pour machines à laver automatiques. Les doses à utiliser pour votre linge seront précisées sur l'emballage des détergents.
• La quantité de lessive consommée dépend de la durée de l'eau.
• La quantité de lessive consommée dépendra également de la quantité de linge.
• Versez votre assouplissant dans le compartmentement prévu à cet effet de votre bac à produits. Ne dépassez pas le niveau MAX sinon l'assouplissant s'écoulera dans l'eau de lavage via le siphon.
• Les assouplissants très concentrés doivent être dilués avec un peu d'eau avant de les verser dans le bac à produits. Un assouplissant très concentré bouche le siphon et empêche l'écoulement du produit.
• Vous pouvez utiliser des lessives liquides pour tous les programmes sans prélavage. Placez l'indicateur de niveau pour détergent liquide dans le second compartment du bac à produits et dosez la quantité de dessive liquide en fonction des niveaux de cet indicateur.

FONCTIONNEMENT DE LA MACHINE

Sélection du programme et fonctions

Sélectionnez le programme et les fonctions qui convennent à votre linge en vous liéérant au tableau 1 (page 14 et 15).

Départ/pause

Cette touche vous permet de démarrer le programme que vous avez sélectionné ou d'arrêteur un programme en cours. Si vous appuyez une nouvelle fois sur cette touche, le programme poursuivra son cycle là où il s'était arrêté.

Démarrage du programme

• Positionnez le selecteur de programme sur le programme de votrechoix.
  Levoyant début de programme s'allume.
• Si vous le souhaitez, vous pouvez également sélectionner une ou plusieurs fonctions supplémentaires.
• Démarrez le programme sélectionné en appuyant sur la touche départ/pause. Le voyant début de programme s'eteint et le voyant départ/pause s'allume.

Changement de programme

Si vous n'avez pas selectionné le programme qui convient :

• Appuyez sur la touche début/pause pour arrêter le programme en cours. Le voyant début de programme s'allume et Le voyant début/pause s'éteint.
• Positionnez le/selecteur de programme sur O (arrêt). Tous les voyants s'eteignent.
• Positionnez le sélection de programme sur le nouveau programme de votrechioix.(Vous pouvez selectionnerle programme de vourchoix en vousreferant au tableau 1 page 14 ou 15).
  Levoyant début de programme s'allume.
• Démarrez le programme que vous avez sélectionné en appuyant sur la touche départ/pause. Le voyageant début de programme s'eteint et le voyageant départ/pause s'allume.

Annulation du programme

Si vous souhaitez arrêté un programme en cours avant la fin du cycle :

• Appuyez sur la touche début/pause. Le voyant début de programme s'allume et Le voyant début/pause s'éteint.
• Positionnez le/selecteur de programme sur O (arrêt). Tous les voyants s'eteignent.
• Positionnez le selecteur de programme sur « Vidange » ou « Essorage »
  Levoyant début deprogramme s'allume.
• Appuyez sur la touche départ/pause pour démarrer le programme « Vidange » ou « Essorage » que vous avez sélectionné. Le voyant début de programme s'éteint et le voyant départ/pause s'allume.

Fin du programme

• Notre machine s'arrête automatiquement à la fin du programme que vous avez sélectionné.
• Levoyant fin de programme s'allume et levoyant départ/pause s'eteint.
• Mettez la machine hors tension en positionnant le selecteur de programme sur O (arrêt). Tous les voyants s'eteignent
• Fermez le robinet d'arrivée d'eau
• Le hublot se déverrouillera environ deux minutes après la fin du programme. Ouvrez le hublot en tirant la poignée et sortez votre linge.
• Àprous avoir enlevé votre linge, laissez le hublot ouvert pour laisser sécher l'intérieur de la machine.
• Debranche la prise électrique de la machine.

En cas de coupure de courant durant un programme de lavage, votre machine poursuivra le programme à partir du cycle interrompu. Une panne de courant n'endommage pas votre machine.

Sécurité infant

Le verrouillage enfants est utilisé pour protégger le cycle de lavage contre les effets d'un enclenchement non-souhaïte des boutons pendant le cycle. Le verrouillage enfants est activé en appuyant sur le premier et troisième bouton du panneau de contrôle en même temps pendant plus de 3 secondes. Lorsque le verrouillage enfants est activé, les voyants lumineux des boutons de fonction clignotent pour indiquer que le verrouillage enfants est activé. Pour désactiver le verrouillage enfants, appuyez de nouveau sur ces mêmes boutons (1er et 3ème) pendant plus de 3 secondes. La désactivation du verrouillage enfants est indiquée par levoyant lumineux qui clignote sur le bouton Marche/Pause.

ATTENTION!

Lorsque la sécurité infant est activée, votre machine désactive le sélecteur de programme, le sélecteur de vitesse d'essorage et les touches de fonction.

SECTION 6:ENTRETIEN ET NETTOYAGE

• Débranchez votre machine.
• Fermez le robinet d'arrivée d'eau.

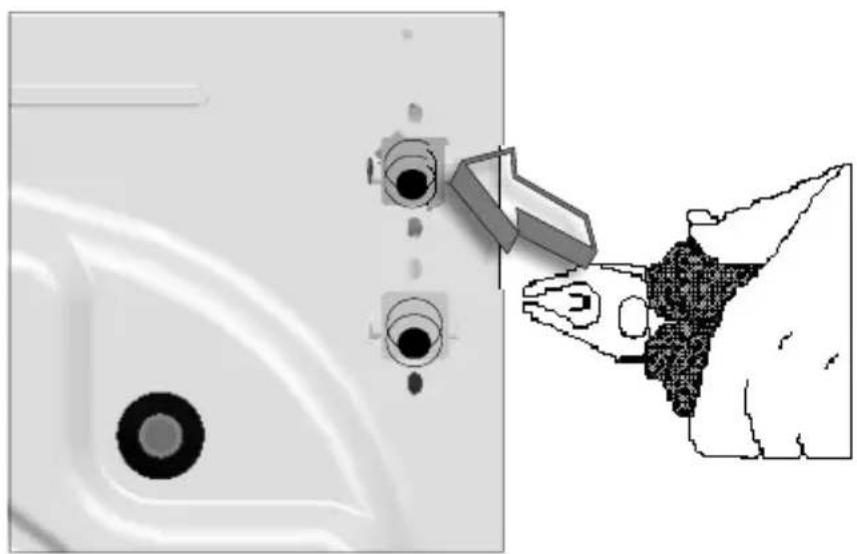

FILTRES DES RACCORDS D'ARRIVEE D'EAU

Cette machine est équipée de 2 filtres au niveau du tuyau d'alimentation qui empêchent les impuretés et corps étrangers de pénétrer dans la machine. L'un est situé dans le raccord côte machine et l'autre au robinet (voir page 4 et 5). Si la machine n'est pas suffisamment alimentée en eau malgré l'ouverture du robinet, nettoyez ces filtres.

PROGRAMME COMPART. TOUCHES DE FONCTION		CHARGE MAX. LINGE SEC (kg)	TYPE DE LINGE REMARQUES
1-COTON 90°	2	8	Textiles en coton et lin, moyennement sales, qui résistant aux températures élevées.
2-COTON 60°(Avec prélavage)	1+2	8	Blancs et couleurs en coton et mixte, très sales..
3-COTON 60°	2	8	Blancs et couleurs en coton et mixte, moyennement sales.
4-COTON 40°	2	8	Blancs et couleurs en coton et mixte, légèrement sales.
5-ECONOMIQUE	2	8	Blancs et couleurs en coton et mixte, moyennement sales..
6-COTON 30°	2	8	Blancs et couleurs en coton et mixte, légèrement sales.
7-LAVAGE RAPIDE	2	4	Blancs et couleurs en coton et mixte, légèrement sales.
8-COTON EAU FROIDE	2	8	Blancs et couleurs en coton et mixte, légèrement sales.Lavage à l'eau froide.
9-LAVAGE MIX	2	8	Blancs et couleur en coton et mixte, moyennement ou très sales.
10-SYNTHETIQUE 60°	2 3,5	Textiles synthétiques ou en fibres synthétiques mélangées, moyennement sales.	Chaussettes,chemisiers en nylon
11-LINGE DE BEBE	2 3,5	Linge de bébé	Tout le linge de bébé
12-SYNTHETIQUE 40°	2 3,5	Textiles synthétiques ou en fibres synthétiques mélangées, légèrement sales.	Chaussettes,chemisiers en nylon

PROGRAMME	COMPART.	TOUCHES DE	CHARGE MAX. LINGE SEC (kg)		TYPE DE LINGE REMARQUES
			FONCTION
13-VETEMENTS DE SPORT	2 3,5	Vêtements	de sport		Tous les vêtements de sport et jeans
14-SYNTHETIQUE EAU FROIDE	2 3,5	STOP	2,5		Textiles délicats, synthétiques ou en fibres mélangées synthétiques, légèrement sales. Lavage à l'eau froide.	Chaussettes, chemisiers en nylon
15-RIDEAUX	1+2	STOP	2,5		Textiles délicats tels que le tulle et les rideaux.	Tulle, ridesaux...
16-DELICAT 30°	2	STOP	2,5		Textiles délicats de couleur en cotton, synthétiques ou en fibres mélangées synthétiques, légèrement sales.	Textiles en fibres mélangées et en soie, chemises, chemisiers en polyester, polyamide
17-DELICAT EAU FROIDE	2 2,5	STOP	2,5		Textiles délicats de couleur en cotton, synthétiques ou en fibres mélangées synthétiques, très légèrement sales. Lavage à l'eau froide.
18-LAVAGE A LA MAIN	2 2,5	STOP	2,5		Textiles de couleur en cotton, synthétiques ou en fibres mélangées synthétiques, légèrement sales. Lavage à la main. eau froide.	Linge à laver à la main
19-LAINE 30°	2	STOP	2,5		Lainages moyennement sales. Lavage à la main et en machine.	Lainages
20-LAINE EAU FROIDE	2	STOP	2,5		Lainages très légèrement sales. Lavage à l'eau froide à la main ou en machine.
RINCAGE	Ce programme vous permet d'effectuer un rincege supplémentaire de votre linge après le cycle de lavage. Vous pouze utiliser ce programme pour tout type de linge (recommendé pour le linge en coton).
ESSORAGE	Ce programme vous permit de lancer un essorage supplémentaire de votre linge après lavage et convient à tout type de linge. Ce programme est recommandé pour le linge en coton.
VIDANGE	Ce programme permet de vidanger l'eau sale de votre machine après lavage. Si vous souhaitez vidanger l'eau de votre machine avant la fin du programme en cours, lanceze ce programme.
TABLEEAU 1 SUITE(*)vous pouvez utiliser des assouplissants pour tous les programmes (à l'exception des programmes d'essorage et de vidange). Dosez la quantité d'assouplissant en fonction des recommendations du fabricant d'assouplissant. Versez l'assouplissant dans le compartment (assouplissant) du bac à produits.

• Demontez le tuyau d'arrivée d'eau.
• Retirez le filtré du raccord d'arrivée d'eau coté machine (à l'aide d'une pince) (Fig. 10) et lavez-le soigneusement à l'aide d'une Brosse.
• Nettoyez le filtré du tuyau d'arrivée d'eau coté robinet en le retardant manuellement avec le joint (Fig. 11).
• Àprous avoir nettoyé les filtres, remettez-les en place de la même manière.

Fig. 10
Fig.11

FILTRE DE POMPE DE VIDANGE

Le cadre de vidange protège la pompe de vidange utilisé pour évacuer l'eau sale. Il empêche les saletés diverses de venir obstruer le corps de pompe et de la bloquer. Il est recommendé de nettoyer le cadre de vidange tous les 2 à 3 mois (suivant utilisation).

Pour nettoyer le filtr de vidange :

• Débranche le cable d'alimentation électrique.
• Ouvrez la trappe de visite en tirant sur la poignée (2-A)
• Avant d'ouvrir le couvercle du filtré, mettez un récipient sous la trappe ouverte pour empêcher l'écoulement à terre de l'eau restante dans la machine.
• Desserrez le couvercle du filtré en le faisant tourner dans le sens inverse des aiguilles d'une montre et laissez couler l'eau.
• Nettoyez complètement le filtré et son support.
• Procedez à une vérification manuelle de la rotation de la pompe.
• ÀpRES nettoyage de la pompe, remettez le couvercle du filtre et vissez-le dans le sens des aiguilles d'une montre. Serrez-le correctement, mais sans forcer afin d'assurer l'étanchéité.
• N'oubliez pas que si vous ne fixez pas bien le couvercle du contrôle, il y aura fuite d'eau
• Refermez la trappe de visite.

ATTENTION!

Risque de brûlure!

Laissez refroidir l'eau à l'intérieur de la pompe avant le nettoyage.

1-A ①

2-A

3-A

4-A

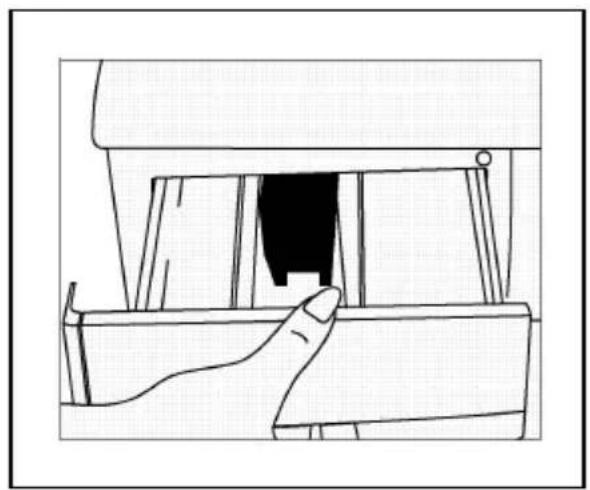

BAC A PRODUITS

Les lessives peuvent à la longue former des dépôts dans votre bac à produits ou le support du bac à produits. Pour nettoyer les dépôts, retirez de temps à autre le bac à produits et nettoyez-le à l'aide d'une vente brosse à dents et à l'eau courante. Pour-retirer votre bac à produits :

Tirez le tiroir jusqu'au bout (fig. 14)
Soulevez l'avant du tiroir et continuez à tirer jusqu'à ce que celui-ci sorte de son emplacement (fig.15)
Nettoyez-le a grande d'eau et a l'aide d'une Brosse à dents usagée.
Enlevez l'excedent de produit resté à l'intérieur du compartment, afin qu'il ne tombe pas à l'intérieur de votre machine.

ÀpRES avoir séché soigneusement le tiroir, remettez-le en place de la même manière que vous l'avez enlevé précédemment.

Fig 14

Fig 15

SIPHON D'ASSOUPLISSANT

Retirez le bac à produits. Enlevez le bouchon du siphon et nettoyez soigneusement les résidus d'assouplissant. Nettoyez et remettez le bouchon du siphon en place. Vérifiez qu'il est bien en place.

CARROSSERIE

Après avoir débrancher la machine en enlevant la prise de courant, nettoyez la surface extérieure de la carrosserie de votre machine à l'eau tiède additionné d'un produit de nettoyage (non abrasif). Àpres rincege à l'eau propre, essuyez avec un chiffon doux et sec.

ATTENTION!

Si la machine est installée dans une piece ou la température risque d'être inférieure à 0^ , procédez comme suit en cas de non-utilisation de la machine:

• Debranche la prise électrique de la machine.
• Fermez le robinet d'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet.
• Placez les extrémités des tuyaux de vidange et d'arrivée d'eau dans un écipient posé sur le sol (pour vider l'eau).
• Positionnez le sélection de programme sur « Vidange »
• Rebranche la prise électrique de la machine.
• Levoyant début de programme s'allumera.
• Démarrez le programme en appuyant sur la touche départ/pause.
• Débranche la machine à la fin du programme (voyant fin de programme allumé).

Ce processus vidangera l'eau résiduelle qui se trouve dans votre machine et évitera la formation de glace dans la machine. Lorsque vous réutiliserez votre machine, vérifie que la température ambiente est supérieure à 0^ .

TAMBOUR

Ne laisserez pas de pieces métalliques telles que des aiguilles, des agrafes ou des pieces de monnaie à l'intérieur de la machine. Ces pieces entraîment la formation de taches de rouille dans le tambour. Pour éliminer ces taches de rouille, utilisez un produit sans chlore et suivez les instructions du fabricant de ce produit. Ne nettoyez jamais les taches de rouille en utilisant des éponges abrasives ou des objets rugieux similaires.

ELIMINATION DU CALCAIRE

Si vous dosez correctement la quantité de détermagent pour votre machine, vous n'aurez pas à éliminer de calcaire. Si vous souhaitez toute fois effectuer ce nettoyage, utilisez les anti-calcaires proposés sur le marché en suivant les instructions du fabricant.

ATTENTION!

Les produits qui éliminent le calcaire contiennent des acides et peuvent être à l'origine de modifications de couleur de votre linge et avoir des effets dommageables pour votre machine.

SECTION 7:INFORMATIONS PRACTIQUES

Boissons alcoolisées : Lavez la tache à l'ea tamponnez d'un mélange de glycérine et d'eau et rincez avec un mélange d'eau et de vinaigre.

Cirage: Grattez légarement la tache sans abîmer le tissu, frottez avec un détergent et rincez. Si la tache persiste, frottez avec 1 volume d'alcool pur (96 degrés) mélange à 2 volumes d'eau, puis lavez à l'eau tiède.

café : Etendez la partie tachée sur un réseau et versez de l'eau aussi chaude que possible et tolérée par le tissu. Lavez avec de la lessive si elle ne risque pas d'abîmer le tissu.

at et cacao : En trempant votre linge dans de l'eau froide, frotte la tache avec du savon ou un détergent et lavez à la température maximale tolérée par votre linge. Si une tacheGRAISSSE use persististe, frotte avec de l'eau oxygénée (proportion de 3% ).

Ketchup : Grattez les taches séchéées sans a laissez tremper dans l'eau froide environ 30 minutes et lavez en frottant avec un détergent.

Graisse, oeuf : Grattez les taches sé une éponge ou un linge imbibé d'eau froide. Frottez avec un détergent, puis lavez avec de la lessive diluée.

Graisse, huile : Epongez les résidus. Frotte la tache avec du détergent et lavez à l'eau savonneuse tiège.

Moutarde : Tamponnez la tache avec de la glycérine. Fr avec un détergent et lavez. Si la tache persiste, tamponnez avec de l'alcool (sur les textiles synthétiques et de couleur, utilisez un mélange d'1 volume d'alcool et de 2 volumes d'eau).

Sang : Laissez tremper votre linge dans l'eau 30 minutes. Si la tache persiste, faites-le tremper dans un mélange d'eau et d'ammoniaque (3 cuillères à soupe d'ammoniaque dans 4 litres d'eau) durant 30 minutes.

glace et lait : Laissez tremper votre linge dans l'eau froide et froter la tache avec du détergent. Si la tache persiste, tamponnez le tissu avec une quantité appropriée de dessive. (N'utilisez pas de dessive pour le linge de couleur.)

Moisissure : Les taches de moisissure doivent etre netto aussi rapidement que possible. Lavez la tache avec un détergent. Si la tache persiste, tamponnez avec de l'eau oxygénée (proportion de 3% ).

Encre : Faites couler de l'eau froide sur la tache jusqu'à ce l'encre soit complètement diluée. Frottez ensuite avec de l'eau citronnée et un détergent, attendez 5 minutes puis lavez.

Fruits : Etendez la partie tachée de votre linge sur un réseau et versez de l'eau froide sur la tache. Ne versez pas d'eau chaude. Tamponnez avec de l'eau froide et appliquez de la glycérine. Attendez 1 à 2 heures et rincez après avoir tamponné la tache avec quelques gouttes de vinaigre blanc.

Herbe : Frottez la partie tachée avec un détergent. Lavez de la lessive si elle ne risque pas d'abîmer le tissu.

Frottez vos lainages avec de l'alcool.(Pour les lainages de couleur, un mélange d'1 volume d'alcool pur et de 2 volumes d'eau).

Peinture a l'huile

Appliqu

qu'elle ne sèche. Frottez avec un détergent et lavez.

Roussi : Si le tissu le permet, laver avec de la lessive. Po lainages, placez un linge imbibé d'eau oxygénée sur la tache et repassez en intercalant un linge sec entre le fer et le linge imbibé. Rincez soigneusement puis lavez.

SECTION 8 : QUE FAIRE EN CAS DE PANNE

Toutes les réparations doivent être effectuées par un service après-venture/agréé. Si une réparation s'avère nécessaire ou si vous n'étés pas en mesure de.Remédier au problème à l'aide des informations ci-dessous :

• Débranche la prise électrique de la machine.
• Fermez le robinet d'arrivée d'eau.
• Contactez le service après-vente/agree le plus proche.

PROBLEME CAUSE EVENTUELLE POUR		Y REMEDIER
Votre machine ne démarre pas.	Elle est débranchée. Branché	chez la machine.
	Les fusibles sont défectueux.	Changez les fusibles.
	Il y a une panne de courant.	Vérifiez s'il y a du courant.
	Vous n'avez pas appuyé sur la touche départ/pause.	Appuyez sur la touche départ/pause.
	Le/selecteur de programme est positionné sur O (arrêt).	Positionné le/selecteur de programme sur le programme de votrechoix.
	Le hublot est mal fermé.	Fermez correctement la porte. Vous devezentendre le cig.
Votre machine ne se remplit pas d'eau.	Le robinet d'arrivée d'eau est fermé.	Ouvrez le robinet d'eau.
	Le tuyau d'arrivée d'eau est plié.	Vérifiez le tuyau d'arrivée d'eau.
	Le tuyau d'arrivée d'eau est bouché.	Nettoyez les filtres du tuyau d'arrivée d'eau. (*)
	Les filtres du raccord d'arrivée d'eau sont bouchés.	Nettoyez les filtres du raccord d'arrivée d'eau. (*)
	Le hublot est mal fermé.	Fermez correctement la porte. Vous devezentendre le cig.
Votre machine ne vidange pas.	Le tuyau de vidange est bouché ou plié.	Vérifiez le tuyau de vidange.
	Le filtre de pompé est bouché.	Nettoyez le pompé de filtre de vidange. (*)
	Le linge est mal réparti à l'intérieur de la machine.	Répartissezcorrectement le linge à l'intérieur de la machine.
Votre machine vibre.	Les pieds de la machine ne sont pas réglicés.	Réglez les pieds. (*)
	Les vis de bridage ne sont pas retirées.	Retirez les vis de bridage. (*)

() Voir la section sur l'entretien et le nettoyage de la machine.
(^*) Voir la section concernant l'installation de la machine.

PROBLEME CAUSE EVENTUELLE POUR Y REMEDIER
Votre machine vitre.	La machine contient une petite quantité de linge.	Cela n'empêche pas la machine de fonctionner.
	Une quantité excessive de linge a été chargée dans la machine ou le linge est mal réparti.	Ne dépassez pas la quantité recommendée de linge et répartissez correctement le linge dans la machine.
	La machine touche un objet dur.	Evitez que la machine ne touche un mur ou des meubles.
Formation excessive de mousse dans le bac à produits.	You've AZEZ utilisÉ trop de lessive.	Appuyez sur la touche départ/pause. Pour arrêté la formation de mousse, diluez une cuillère à soupe d'assouplissant dans 1/2 litre d'eau et versez le mélange dans le bac à produits. Attendez 5 à 10 minutes et appuyez sur la touche départ/pause. Veillez à utiliser la quantité appropriée de lessive lors du prochain lavage.
	Youn'avez pas utilise la dessive qui convient.	Utilisez uniquement les dessives destinées aux machines entièrement automatiques.
Les résultats de lavage ne sont pas satisfaisants.	Votre linge est trop sale pour le programme que vous avez sélectionné.	Sélectionnez un programme approprié. (voir Tableau 1)
	La quantité de détergent utilisée n'est pas suffisante.	Utilisez une quantité plus importante de dessive en fonction du linge.
Les résultats de lavage ne sont pas satisfaisants.	Une quantité de linge supérieure à la capacité maximale a été chargée dans la machine.	Ne dépassez pas la capacité de charge maximale de la machine.
	Votre eau est peut-être dure.	Utilisez la quantité de lessive indiquée par le fabricant.
	Le linge est mal réparti dans la machine.	Répartissez correctement le linge dans la machine.
La machine vidange dés qu'elle est remplie.	L'extrémité du tuyau de vidange est trop basse par rapport à la machine.	Placez le tuyau de vidange à une hauteur appropriée. (*)
Voues nejoyez pas d'eau dans le tambour durant le lavage.	Ce n'est pas une panne. L'eau se trouve dans la partie inférieure du tambour.	-
Le linge présente des traces de détergent.	Les résidus de certains détergents non dissous dans l'eau peuvent adhérer au linge et former des taches blanches.	Positionnez le sélecteur de programme sur "Rinçage" et lancez un rinzage supplémentaire ou éliminez les taches après séchage à l'aide d'une Brosse. Mettez moins de dessive au prochain lavage.
Le linge présente des taches grises.	Ces taches peuvent être dues à de l'huile, de la crème ou de la pommade.	Lors du prochain lavage, utilisez la quantité maximale de dessive mentionnée par le fabricant de détergent.

(^**) Voir la section concernant l'installation de la machine.

PROBLEME CAUSE EVENTUELLE POUR Y REMEDIER
L'essorage ne démarre pas ou démarre tardivement.	Ce n'est pas une panne. Le système de contrôle de la répartition de charge est peut-être en cours.	Le système de contrôle de la répartition de charge procédera à une répartition plus équilibrée de votre linge. Dès que la répartition sera effectué, l'essorage démarrera. Lors du prochain lavage, voirlez à bien répartir votre linge dans la machine.

SECTION 9: SYSTEME AUTOMATIQUE DE DETECTION DES ERREURS

Votre machine est équipée de systèmes de contrôle permanent du processus de lavage. En cas de panne, vous serez avertit par les indications ci-dessous.

CODE D'ERREUR	INDICATEUR D'ERREUR	CAUSE EVENTuelle	POUR Y REMEDIER
Err 01	Le voyage départ/pause clignote.	Le hublot est mal fermé.	Fermez correctement le hublot, vous devez entendre un clic. Si le problème persiste, mettez la machine hors tension, débranche et contactez immédiatement le service après- vente agréé le plus proche.
CODE D'ERREUR	INDICATEUR D'ERREUR	CAUSE EVENTUELLE	POUR Y REMEDIER
Err 02	Levoyant début de programme clignote.	Le niveau d'eau de la machine est inférieur au système de chauffage. La pression d'alimentation est peut-être insuffisante ou bloquée.	Ouvrez entièrement le robinet. Vérifiez si l'eau n'est pas coupée ou les joints obstrués. Si le problème persisté, la machine s'accêtera automatiquement après un certain déliè. Débranchez la machine, fermez le robinet et contactez le service après-venture agréé le plus proche.
Err 03	Le voyant début/pause et le voyage début de programme clignotent.	La pompe n'a pas fonctionné ou le filtré de pompé de vidange est bouché.	Nettoyez le filtré de pompé de vidange. Si le problème persisté, contactez le service après-venture agréé le plus proche. (*)
Err 05	Le voyant marche/arrêt et le voyant fin de programme clignotent.	Panne du système de chauffage de la machine ou de la sonde de température.	Mettez la machine hors tension et débranchez. Fermez le robinet et contactez le service après-vente agréé le plus proche.
Err 06	Le voyant début de programme et le voyant fin de programme clignotent.	Panne de moteur.	Mettez la machine hors tension et débranchez. Fermez le robinet et contactez le service après-vente agréé le plus proche.
Err 07	Le voyant marche/arrêt, le voyants début de programme et fin de programme restent allumés en permanence.	Erreur de configuration	Mettez la machine hors tension et débranchez. Fermez le robinet et contactez le service après-vente agréé le plus proche.
Err 08	Le voyant marche/arrêt, le voyant début de programme et le voyant fin de programme clignotent.	Panne de moteur.	Mettez la machine hors tension et débranchez. Fermez le robinet et contactez le service après-vente agréé le plus proche.
Err 09	Les voyants début de programme et fin de programme restent allumés en permanence.	La tension de réseau est trop ou pas assez élevé.	Si la tension de réseau est inférieure à 150V ou supérieure à 260V, la machine s'arrête automatiquement. La machine poursuivra son programme des rétablissement de la tension de réseau.

SECTION 10 : SYMBOLES INTERNATIONALAUX TEXTILES

40°
Température de lavage	Lavage interfit (lavage à la main)	Repassagedoux	Repassagemoyen

Repassage fort	Repassage interdit	Pas de séchage en tambour	Séchage étendu

III	-	×	cl
Sans repassage	Séchage à platJa	vel interdit Chlorage

F	P	A
Symboles de nettoyage à sec. Les lettres indiquent le type de solvant à utiliser. Le linge portant ces symboles ne doit pas être lavé en machine, sauf mention contraire apposée sur l'étiquette

• Cet apparéil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques.
• Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européen 2002/96/CE afin de pouvoir soit être recyclé soit demantélé afin de réduire tout impact sur l'environnement.
• Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.
• Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.
• Poids net: 75 kg.

□

□

□

F Service Consommateurs Carrefour France

TSA 91431-F-91343 MASSY Cedex

www.carrefour.fr

N°Cristal 0969397000

APPEL NON SURTAXE
