Type de produit	Cuisinière électrique
Marque	Atlantic
Modèle	ATP4V
Alimentation électrique	220-240 V, 50/60 Hz
Type de plaque de cuisson	Vitrocéramique
Nombre de foyers	4
Type de four	Électrique avec fonction pyrolyse
Fonctions plaque	6 niveaux de puissance, indicateur de chaleur résiduelle, brûleur double zone
Fonctions four	Grill électrique, pyrolyse, ventilation tangentielle
Sécurité	Dispositif anti-basculement, surfaces chaudes, arrêt automatique non spécifié
Nettoyage	Racloir et produit spécifique pour vitrocéramique ; éviter abrasifs
Installation	Par un technicien qualifié ; dimensions de découpe non fournies
Nombre de pages de notice	21
Pays de compatibilité	Voir symbole sur l'appareil

FOIRE AUX QUESTIONS - ATP4V ATLANTIC

Comment installer correctement la cuisinière ATP4V ?

L'installation doit être réalisée par un technicien qualifié. Assurez-vous que l'alimentation électrique (220-240 V) est compatible et que le circuit est protégé par un fusible adapté. Respectez les dimensions de découpe du plan de travail et fixez les pattes de stabilisation pour éviter le basculement.

Que faire si la plaque vitrocéramique est fissurée ?

Si la surface est fêlée, déconnectez immédiatement l'appareil de l'alimentation électrique pour éviter tout risque d'électrocution. Ne l'utilisez pas et contactez un technicien qualifié.

Comment utiliser le four pour la première fois ?

Avant la première utilisation, faites fonctionner le four à vide à la température maximale pendant 45 minutes pour éliminer les odeurs de fabrication. Assurez-vous que la pièce est bien ventilée.

Comment nettoyer la plaque vitrocéramique ?

Laissez refroidir la plaque, puis retirez les résidus avec un racloir spécial. Nettoyez avec un produit spécifique pour vitrocéramique et un chiffon humide, puis séchez. N'utilisez jamais de produits abrasifs ou d'éponges métalliques.

Que faire en cas de débordement d'huile enflammé ?

N'utilisez jamais d'eau pour éteindre des flammes d'huile. Éteignez l'appareil, couvrez la casserole avec un couvercle pour étouffer le feu et éloignez les matériaux inflammables.

Puis-je utiliser des casseroles en cuivre sur la plaque ?

Oui, mais uniquement si elles ont un fond plat et lisse. Les casseroles à base concave ou convexe peuvent casser le verre. Vérifiez que le fond est propre et sec avant de les poser.

Comment activer la zone externe d'un brûleur double ?

Pour activer la zone externe, positionnez d'abord la manette sur la position « • » (zone externe), puis réglez la puissance souhaitée entre 1 et 6. Pour désactiver, remettez la manette sur « 0 ».

Que signifie l'indicateur de chaleur résiduelle clignotant ?

Si l'indicateur clignote après une coupure de courant, cela signifie que la température de la zone de cuisson était supérieure à 60°C avant la coupure. Il s'éteindra automatiquement après refroidissement ou lorsque la zone sera réactivée.

Puis-je laisser la cuisinière sans surveillance ?

Non, en particulier lors de la cuisson de matières grasses. Ne laissez jamais l'appareil sans surveillance lorsque vous utilisez de l'huile ou des graisses, car elles peuvent s'enflammer.

Comment entretenir le four ?

Utilisez la fonction pyrolyse pour nettoyer le four en profondeur. Retirez les grilles et accessoires avant le cycle. Essuyez les éclaboussures excessives. Pour les surfaces émaillées, utilisez un chiffon humide et un détergent doux.

MODE D'EMPLOI ATP4V ATLANTIC

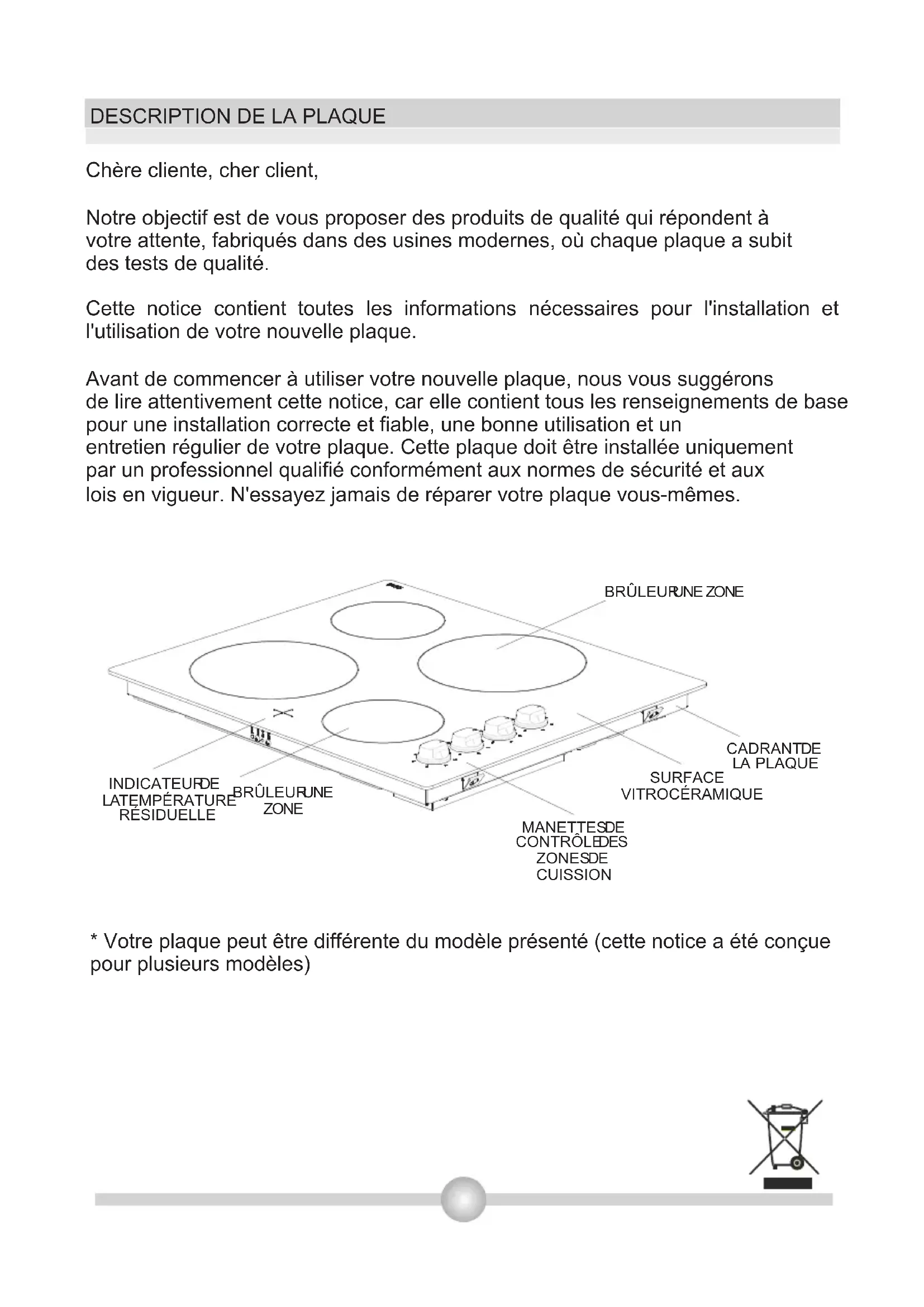

Notre objectif est de vous proposer des produits de qualité qui répondent à votre attente, fabriqués dans des usines modernes, où chaque plaque a subit des tests de qualité.

Cette notice contient toutes les informations nécessaires pour l'installation et l'utilisation de votre nouvelle plaque.

Avant de commencer à utiliser votre nouvelle plaque, nous vous suggerons de dire attentivement cette notice, car elle contient tous les renseignements de base pour une installation correcte et fiable, une bonne utilisation et un entretien régulier de votre plaque. Cette plaque doit être installée uniquement par un professionneliel qualifié conformément aux normes de sécurité et aux lois en vigueur. N'essayez jamais de réparer votre plaque vous-mêmes.

• Voiture plaque peut être différente du modele presente (cette notice a ete conque pour plusieurs modetes)

LISEZ ATTENTIVEMENT ET ENTIEREMENT CETTE NOTICE AVANT D'UTILISER VOTRE APPAREIL DE CUISSON, ET CONSERVEZ-LA AFIN DE POUVOIR LA CONSULTER LORSQUE CE SERA NECESSAIRE.

Cette notice est conçue pour plusieurs modèles. Notre apparéil de cuisson n'est peut-être pas équipé de toutes les caractéristiques décrites dans cette notice. Veuillez contrôle dans la notice les caractéristiques dans les paragraphs responsant des images.

Consignes de sécurité generales

• La fabrication de votre apparéil de cuisson respecte toutes les normes et réglementations nationales et internationales en vigueur en la matière.
• Les travaux de maintenance et d'entretien doivent être effectuels exclusivement par des techniciens qualifiés. Les travaux de réparation et d'entretien effectuels par des personnes non-qualifiées vous exposer à des dangers. Ne modifies pas les specifications de votre apparil de cuisson de chaque manière que ce soit. N'effectuez pas vous-mêmes les réparations au risque de vous exposer à un danger comme une électrocution.
• Avant l'installation, assurez-vous que les conditions de distribution locale (selon votre apparéil : nature et pression du gaz, tension et fréquence de l'électricité) sont compatibles avec les caractéristiques indiquées sur la plaque signalétique de votre apparéil de cuisson. En cas de dommage provoqué par un branchement ou une installation inadaptée, la garantie ne sera pas valide.
• Pour les apparèils électriques : La sécurité électricque de votre apparéil de cuisson n'est garantie que s'il est branché à une alimentation électricque avec terre, conforme aux normes de sécurité électricque en vigueur. Si vous n'étés pas sur de votre installation électricque avec terre, consultez unElectricien qualifié.
• ATTENTION: Voiture apparéil de cuisson est conçu uniquement pour la cuisson des aliments et il est prévu uniquement pour un usage domestique. Il ne doit absolument pas être utilisé à d'autres fins, par exemple, dans un environnement commercial ou pour le réchauffage d'une salle. La responsabilité du fabricant ne saurait être engagée en cas de dommages liés à une utilisation inappropriée, incorrecte, ou néligente

Cet apparéil de cuisson ne doit pas être utilisé par des enfants de moins de 8 ans, ou par des personnes dont les capacities physiques, sensorielles ou mentales sont limitées, ou manquant d'expérience ou de connaissances requises, les empêchant d'utiliser cet apparéil de cuisson sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instructions d'une personne responsable leur assurant une utilisation de l' apparéil de cuisson sans danger, après une explication des risques auxquels ils s'exposent. Les enfants ne doivent pas jouer avec l' apparéil de cuisson. Les opérations de nettoyage et d'entretien effectués par des enfants doivent se faire sous la supervision d'une personne responsable.

N'essayez pas de soulever ou de deplacer l'appareil de cuisson en tirant sur la poignee du four.
- Cet apparéil de cuisson n'est pas connecté à un dispositif de d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière doit être accordée aux exigences concernant la ventilation
- Si au bout de 15 secondes le brûleur gaz ne s'est pas allumé, fermez la manette du brûleur concerné, ouvre la porte de la cuisine et attendez au moins une minute avant d'essayer de le rallumer à nouveau.
- Ces instructions ne sont valides que si le symbole du pays est sur votre apparéil de cuisson. Si le symbole du pays n'est pas sur votre apparéil de cuisson, il importe de se référer aux instructions techniques fournissant les informations nécessaires relatives aux conditions d'utilisation particulières.

MISE EN GARDE : L'appareil et ses parties accessibles peuvent devenir très chauds durant l'utilisation. Attention à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être maintainus à l'écart sauf s'ils sont constamment supervisés. AVERTISSEMENT: Pendant l'utilisation,

tous les éléments accessibles de votre apparéil de cuisson deviennent chauds, et gardent pendant un certain temps leur température élevée, même quand l' apparéil de cuisson est arrêté. Ne touchez pas les surfaces chaudes (manéttes et poignée du four comprise) et empêchez les enfants de moins de 8 ans d'approcher de l' apparéil de cuisson. Il est recommendé de laisser refroidir les parties directement exposées à la chaleur avant de les toucher.

AVERTISSEMENT: Ne laisseriez pas votre apparéil de cuisson sans surveillance lorsque vous faites cuire des matières grasses liquides ou solides, des huiles liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu et engendrer un incendie. N'ESSAYEZ jamais d'éteindre avec de l'eau des flammes provenant d'huile en feu, mais éteignez votre apparéil de cuisson et couvrez la casserole ou la poèle avec un couvercle, afin d'étouffer la flamme. Si vous avez une hotte, ne jamais la metre en route sans surveillance quand vous faites chauffer de l'huile. Ne laisseriez pas de matière inflammable pres de votre apparéil de cuisson lorsqu'il fonctionne.

MISE EN GARDE: Danger de feu: Ne jamais placer d'objets sur la plaque de cuisson.

AVERTISSEMENT: Risque d'incendie: Ne rangez pas d'objets sur les surfaces de cuisson et ne rangezaucun contenant pressurisé tel que les aérosols, lesmatériaux inflammables (objets en papier, enplastique et en tissu), dans le tiroir placé sous le four ou sous la plaque de cuisson. Les ustensiles decuisine en plastique en font également partie (ainsi que les manches d'ustensiles).

MISE EN GARDE: Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de chocoléctrique.

AVERTISSEMENT: Si vous appareil de cuisson est équipé d'un plan de cuisson en verre (vitre ou induction) et si la surface est fissurée, mettez les manettes sur "0" pour éviter un eventuel chocolélectrique. De même, si des fissures apparaissent sur les plaques élétriques, il est impératif d'arrêté immédiatement l'alimentation électrique afin de prévenir toute electrocution.

Il est recommandé de ne pas déposer d'objets métalliques tels que couteaux, fourchettes, cuillères et couvercles sur le plan de cuisson, car ils peuvent devenir chauds.

Après utilise, arrêté le fonctionnement de la table de cuisson au moyen de son dispositif de commande et ne pas compter sur le détecteur de casseroles.

Il convient d'enlever du couvercle tout résidu de débordement avant de l'ouvrir. Si votre apparéil de cuisson est équipé d'un couvercle, ce couvercle doit être soulevé avant la mise en fonction des zones de cuisson. Avant de reférer le couvercle, il faut s'assurer que l' apparéil de cuisson a bien refroidi. Les couvercles en verre peuvent se casser lorsqu'ils sont chauffés. Éteignez tous les brûleurs avant de fermer le couvercle.

Cet apparéil n'est pas destiné à être mis en fonctionnement au moyen d'une minutesie extérieure ou par un système de commande à distance séparé. Notre apparéil de cuisson ne doit jamais être

branché sur une rallonge, sur une minuterie extérieure, une prise triplite ou un système de commande à distance séparée ou tout autre dispositif qui mettrait l'appareil sous tension automatiquement.

Pour empêcher le basclement de votre apparéil de cuisson, des fixations de stabilisation doivent être installés. Si votre apparéil de cuisson est installé sur un socle, prenez les précautions nécessaires pour qu'il ne tombe pas. MISE EN GARDE: Ce dispositif de stabilisation doit être mis en place pour éviter le basclement de l' apparéil (voir explications dans la notice).

Lors de son utilisation, l'appareil devient chaud. Faire attention de ne pas toucher les éléments chauffants situés à l'intérieur du four. Quand le four fonctionne, il ne faut absolument pas toucher les éléments chauffants (résistances) du four, car il y a un risque très important de brûlure.

• Faites attention que les poignées de casseroles soient disposées vers l'intérieur du plan de cuisson, de façon à prévenir les chutes eventuelles. Les poignées des casseroles peuvent devenir chaudes, attention aux enfants.

• Faites attention aux poignées de la porte du four et aux manettes de commande des zones de cuisson qui peuvent devenir chaudes lors de l'utilisation de votre apparéil de cuisson et pendant un certain temps après son utilisation.

N'utilisez pas des produits de nettoyage abrasifs, des crèmes caustiques, des éponges abrasives ou des grattoirs métalliques pour nettoyer tous les éléments de votre apparéil de cuisson (verre, émail, inox, plastique et peinture), car cela raierait les surfaces, et pourrait entraîner l'éclatement des

surfaces en verre ou la destruction des autres éléments de votre apparéil de cuisson. Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.

• N'utilisez pas de nettoyeurs à vapeur pour nettoyer votre apparéil de cuisson.
• Toutes les mesures de sécurité possibles ont été prises pour garantir votre sécurité. Pour éviter de casser les éléments en verre, vous doivent注意 de ne pas les rayer pendant le nettoyage. Evitez aussi de taper ces surfaces en verre ou de laisser tomber des accessoires dessus, et de monter sur le verre (dans le cas d'un travail au-dessus de votre apparéil de cuisson).
  MISE EN GARDE: S'assurer que l'appareil est déconnecté de l'alimentation avant de replacer la lampe pour éviter tout risque de chocolélectrique.
  MISE EN GARDE: Les parties accessibles peuvent devenir chaudes au cours de l'utilisation.
  Il est recommandé d'éloigner les jeunes enfants.
  Lors des nettoyages pyrolytiques, les grilles de four, les étagères et les grilles, ou tout autre accessoire doivent être enlevés avant le cycle pyrolyse. Les éclaboussures excessives doivent également être nettoyées avant le cycle pyrolyse.
  Utiliser uniquement la sonde thermique recommendé pour ce four. (option sonde pour viand, si vous appeareil en est équipé)

cable d'alimentation est endommagé, il doit être remplace par un cable représentant les mêmes caractéristiques que celui d'origine, et ceci par un technicien qualifié afin d'écarter tout danger.

Lorsque la portedou four ou le tiroir sous-four est ouvert, ne rien poser dessus et ne laissez pas les enfants grimper sur la portedou s'y asseoir. Cela pourrait déséquilibrer votre apparéil de cuisson et casser certaines parties (d'oula nécessité de mettre en place les fixations anti-basculement).

En cas d'utilisation d'appareils électriques à proximé de votre apparéil de cuisson, faites attention que le cable d'alimentation de ces apparéils ne soit pas en contact avec la surface chaude de votre apparéil de cuisson.

Avertissements d'installation

N'utilisez votre apparéil de cuisson que lorsque l'installation est terminée.
- Voitre appeareil de cuisson doit etre est en service par un technicien qualifie. Le fabricant decline sa responsabilitie pour tout dommage resultant d'un mauvais emplacement ou de l'installation de voire appeareil de cuisson par un technicien non qualifie.
- ÀpRES avoir déballé votre apparéil de cuisson, vérifie soigneusement si celui-ci n'a pas été endommagé pendant le transport. En cas de dommage, ne l'utilise pas et contactez immédiatement yours Revendeur. Etant donné que les matériaux d'emballage (polystyrene, nylon, agrafes, etc...) peuvent être dangereux pour les enfants, veuilles les rassembleur et les éliminer immédiatement (mettez-les dans les conteneurs spécifiques pour le recyclage)
- Protégez votre apparéil de cuisson contre les effets atmosphériques. Ne l'exposez pas au soleil, à la pluie, la neige, la poudre, etc.
- Les matériaux entourant l'appareil (meubles) doivent être capables de supporter une température minimale de 100^ .
- Les conditions d'ajustement au gaz de votre apparéil de cuisson sont indiquées sur une étiquette collée à l'arrière (Uniquement pour les apparéils de cuisson gaz et mixtes).

Si vous utilisez votre apparéil de cuisson avec du gaz en bouteille propane, la bouteille doit être obligatoirement installée à l'extérieur de la maison (uniquement pour les apparéils de cuisson gaz). Nous vous conseillons d'avoir un détecteur de fumée installé chez vous, et une couverture anti-feu ou un extincteur tout pres de votre apparéil de cuisson

Lors de l'utilisation

Lors de la première mise en marche de votre apparéil de cuisson (au niveau du four), il se produit une certaine odeur caractéristique des matériaux d'isoation et des éléments chauffants. Pour cette raison, avant d'utiliser votre four, faites-le fonctionner à vide à sa température maximale pendant 45 minutes. Vous doivent également vous assurer que la pièce dans laquelle est installé votre apparéil de cuisson est bien ventilée.
^ Au cours de l'utilisation du four, les surfaces internes et externes du four deviennent chaudes. Au moment de l'ouverture de la porte du four, mettez-vous en retrait pour éviter de vous brûler avec la vapeur très chaude qui va alors se dégager du four : il peut y avoir des risques de brûlures.
- Ne placez pas de matériaux inflammables ou combustibles à proximé de votre apparéil de cuisson pendant son fonctionnement.
Toujours utilise des gants de cuisine pourmettre ou retirer les plats de cuisson du four.
- Ne laisseriez pas votre apparéil de cuisson sans surveillance lorsque vous faites cuire des matières grasses liquides ou solides, des huiles liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu et engendrer un incendie. N'ESSAYEZ jamais d'éteindre avec de l'eau des flammes provenant d'huile en feu, mais éteignez votre apparéil de cuisson et couvrez la casserole ou la poèle avec un couvercle, afin d'étouffer la flamme. Si vous avez une hotter, ne jamais la metre en route sans surveillance quand vous faites chauffer de l'huile. Ne laisseriez pas de matière inflammable pres de votre apparéil de cuisson lorsqu'il fonctionne.
- Toujours poser les ustensiles de cuisson au centre de la zone de cuisson et positionner les poignées de telle sorte qu'elles ne puissant pas gérer ou être attrapées par un enfant.
N'tutilisez pas les zones de cuisson avec des casseroles vides ou sans casseroles.
Sur les plaques electriques, utilisez uniquement des ustensiles à fond plat.

Sur les dessus vitro et inductions, ne coupez pas du pain sur le verre. Le plan de travail en verre ne doit pas ettre utilisé comme surface de travail. Faites attention de ne pas poser sur la dessus des recipients qui pouraient abimer le verre. Des reçipients ayant des bords tranchants peuvent rayer la surface du dessus et l'endommager. Un conseil, essuyez systematiquement le dessous des casseroles avec un chiffon avant de les poser sur la surface en verre, ici afin d'enlever des microparticules sous le reçipient, qui risqueraient de rayer le verre.

Sur les dessus vitro, utilisez uniquement des ustensiles à fond plat.

• Sur les dessus induction, utilisez uniquement des ustensiles à fond plat spécifique pour l'induction (indiqué sous l'ustensile par le Fabricant).
  Il est possible que vous entendiez un petit bruit à la mise en marche d'une zone de cuisson.
• Les utilisateurs qui utilisent un pacemaker implanté, doivent tener la partie supérieure de leur corps à au moins 30 cm des zones de cuisson à induction allumées.
  ^ Si vous n'avez pas l'intention d'utiliser votre apparéil de cuisson pendant une longue période, nous给您 conseillons de le débrancher électriquement. Veillez aussi fermer en même temps le robinet de gaz (pour les apparêils de cuisson à gaz) lorsque vous n'utilise pas l' apparéil.
• Si vous ne vous servez pas pendant un certain temps des vos plaques électriques, il sera nécessaire demettre un peu d'huile dessus afin d'éviter qu'elles ne rouillent ( PLAque en fonte).
  Assurez-vous toujours que les manettes de commande de votre apparéil de cuisson sont toujours à la position « 0 » lorsque vous appeareil de cuisson n'est pas utilisé.

Il convient d'enlever du couvercle tout résidu de débordement avant de l'ouvrir. Il convient de laisser refroidir le plan de cuisson avant de fermer le couvercle. Positionnez bien les grilles du four dans les glissières laterales prévues à cet effet, sinon quand vous tirerez sur les grilles, elles pourront s'incliner, et le liquide chaud contenu dans les ustensiles de cuisson pourrait couler ou vous brûler.

• Certains apparils de cuisson avec four electrique sont équipés d'un ventilateur tangentiel. Ce ventilateur fonctionne pendant la cuisson. L'air est expulsé à travers des orifices entre la porte du four et le bandeau de commande. Le ventilateur peut continuer à fonctionner après l'arrêt du four pour aider les commandes à refroidir : ne vous inquiètez pas.
  ^© ATTENTION: L'utilisation d'un apparéil de cuisson à gaz produit de la chaleur, de l'humidité, des odeurs et des produits de la combustion gaz dans la piece au sein de laquelle est installée votre apparéil de cuisson. Assurez-vous que la cuisine est bien ventilée lorsque l' apparéil de cuisson fonctionne, laissez les ouvertures ouvertes ou bien installez un dispositif de ventilation mécanique (genre hotte aspirante mécanique. Pour les apparéils de cuisson avec énergie électrique, la cuisson produit aussi de l'humidité et des odeurs. Il sera nécessaire d'installer aussi un dispositif de ventilation mécanique

PARTIE 2: CONSIGNES DE SECURITÉ

• Une utilisation prolongée de votre apparéil de cuisson peut nécessiter une aération supplémentaire, à titre d'exemple l'ouverture d'une fenêtre ou l'augmentation du niveau de la ventilation mécanique si installée.
• Si vous utilisez le grill gaz (suivant modèle), il est impératif de laisser la porte ouverte, et de mettre en place la tôle de protection (pour le bandeau et les manettes) fournie avec votre apparéil de cuisson. Ne jamais utiliser le grill gaz lorsque la porte du four est fermée (pour les apparéils de cuisson gaz avec grill gaz).
• Si vous utilisez le grill électrique (suivant modèle), la porte du four devra etre fermée (pour les apparèils de cuisson avec four électrique).

ATTENTION: Les couvercles en verre peuvent se briser sous l'effet de la chaleur. Avant de refermez le couvercle, fermez tous les brûleurs ou zones de cuisson et laissez la surface du plan de cuisson refroidir

• Lorsque la porte du four ou le tiroir sous-four est ouvert, ne rien poser dessus et ne laissez pas les enfants grimper sur la porte ou s'y asseoir. Cela pourrait déséquilibrer votre apparéil de cuisson et casser le couvercle (d'oula nécessité de mettre en place les fixations anti-basculement).
• Ne rangezaucun objets lourds ou inflammables (nylon, sac en plastique,papier,habit...) dans le tiroir placed sous le four. Les ustensiles de cuisine en plastique en font egalement partie (ainsi que les manches d'ustensiles).
• Ne séchez pas de serviettes, éponges ou vêtements dans ou sur votre apparéil de cuisson ainsi que sur la poignée du four.

Pendant le nettoyage et l'entretien

• Arrêtez toujours le fonctionnement de votre apparéil de cuisson avant le nettoyage ou l'entretien, en le débranchant, ou en éteignant l'interrupteur principal.
  Ne retirez jamais les boutons de commande pour nettoyer le panneau de commande.
  Nutilisez jamais de nettoeur vapeur pour nettoyer les éléments de votre apparil de cuisson.

DANS L'OPTIQUE DE MAINTENIR L'EFFICACITE ET GARANTIR LA SECURITE DE VOTRE APPAREIL, NOUS VOUS RECOMMANDONS DE TOUJOURS UTILISER LES PIECES D'ORIGINE ET D'APPELER NOS REPRESENTANTS EN CAS DE BESOIN.

INSTALLATION

Le branchement électrique de la plaque doit être effectué par un technicien de service qualifié ou unElectricien qualifié, selon les instructions décrites dans ce manuel et les règlements actuels.

Avant derialcder a l installation,verifiez si les conditions de distribution locales et les reglages de I'appareil sont compatibles.(voir plaque signaletique collee sous notre plaque).

Les lois, ordonnances, directives et normes en vigueur dans le pays d'utilisation de la plaque doivent être respectées (réglementations en matière de sécurité, recyclage ajustat conformément à la réglementation en vigueur, etc.)

Environnement d'installation de votre plaque

Après avoir enlevé le matériel d'emballage et se s accesseores de la plaque, assurez-vous que la

plaque n'est pas endommagée. Si vous suspectez un dommage au niveau de la plaque, ne l'utilisez pas. Contactez immédiatement le Service après vente.

La plaque de cuisson est fournie avec un joint spécial (C) destiné à empêcher toute infiltration de

liquide sous le plan de travail.

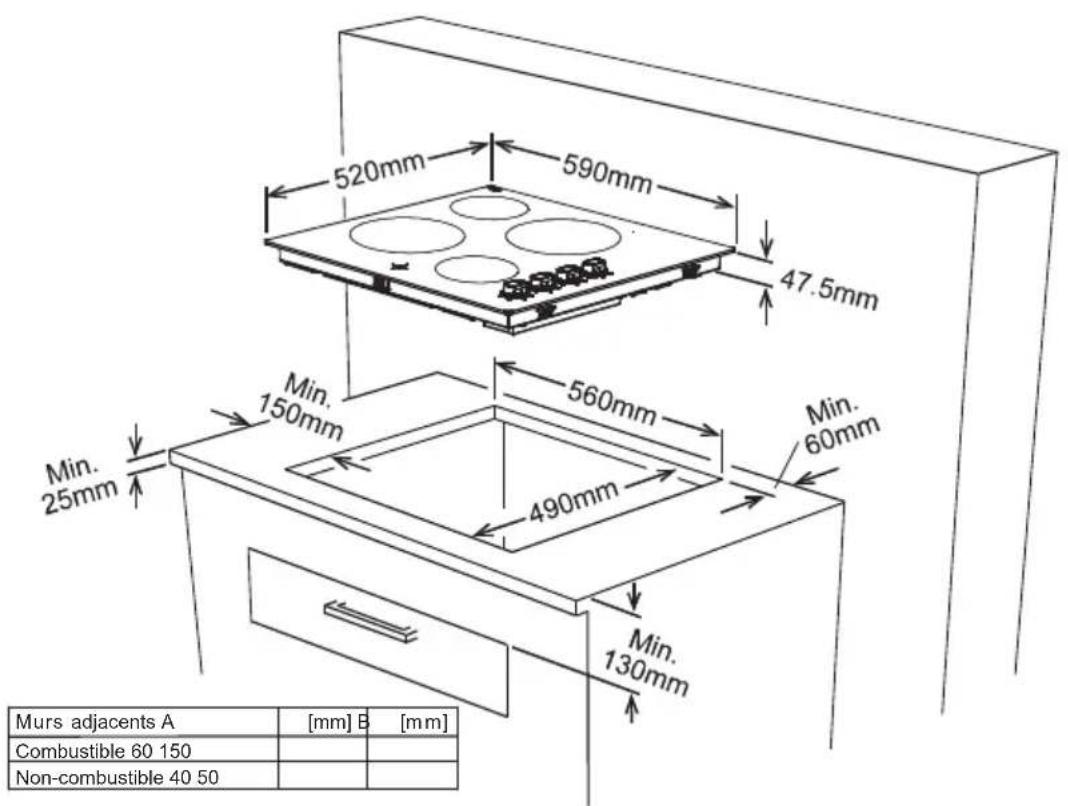

Découpez le plan de travail selon les dimensions indiquées dans le schéma cédessus.

Laissez une ouverture avec les dimensions indiquées dans l'image cédessous. La distance entre la partie arrête de a plaque et le mur adjacenté dépend de la surface du mur. Ne pas approcher de matériel au combustible comme du papier ou des rideaux a coté de la plaque.

Appliquez le joint d'etanchete autocollant fournit tout autour du coté inférieur de la plaque de cuisson, au niveau de la partie inférieure du verre vitrocéramique. Ne I'etirez surtout pas.

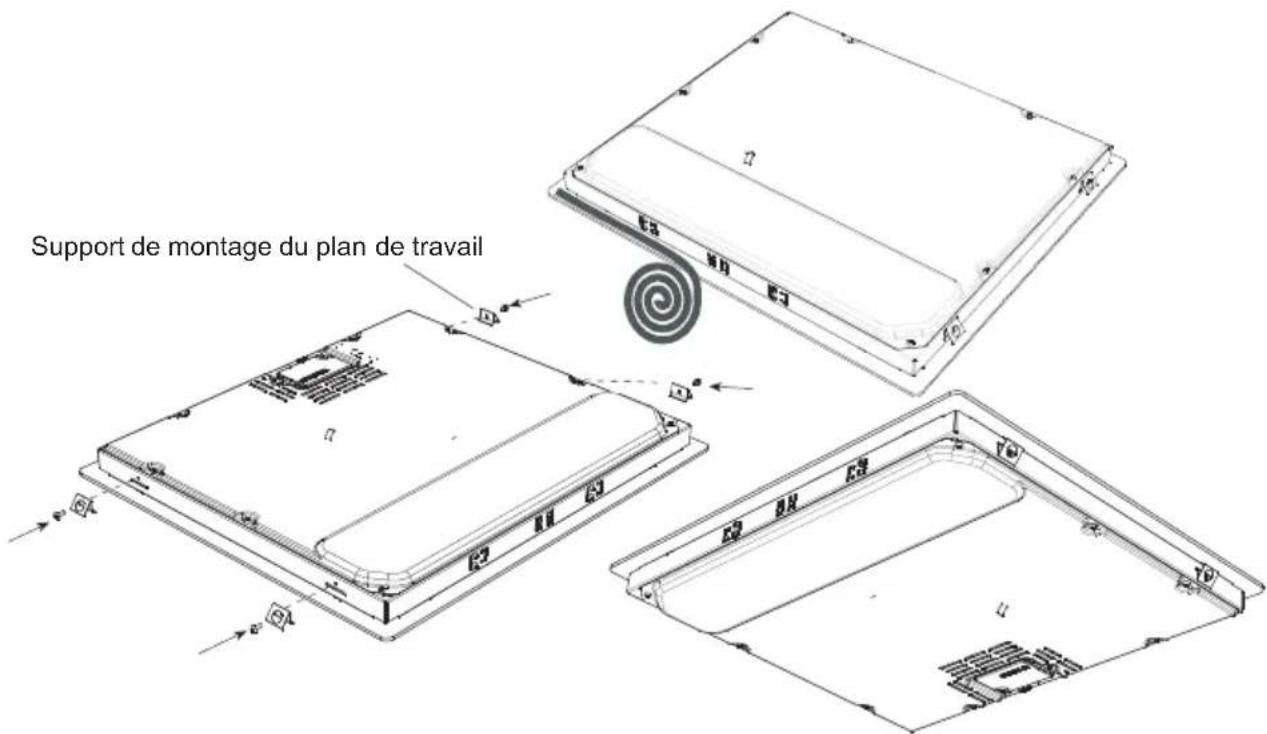

Vissez les pattes de fixations pour le montage dans le plan de travail sur les cotés inférieurs de la plaque ( comme indiqué sur le schéma) la plaque ( comme indiqué à la figure 7)

Positionnez delicatement la plaque dans l'ouverture du plan de travail, en veillant à ce que les manettes soient du bon côte (droit)

Si vous mettez un four sous la plaque à , il sera nécessaire d'enlever le panneau arrrière du meuble, afin d'améliorer la ventilation arrrière nécessaire et le refroidissement. De même, vous devrez laisser une ouverture d'au moins 5mm au niveau de la partie avant du meuble de cuisine.

Important: Si vous comptez faire installer la plaque de cuisson au-dessus d'un tiroir, il sera absolument nécessaire de mettre un séparateur entre la tôle inférieure de la plaque et le tiroir.r.

Avant d'effectuer le branchement électrique, vérifie si l'alimentation électrique du système et la prise sont appropriées pour la puissance d'alimentation maximum de la plaque.

La plaque de cuisson est conçue pour être raccordée par un branchement permanent au réseau électrique.

Le branchement doit etre fait sur une prise avec terre. S'il n'existe pas de prise avec terre conforme a la reglementation, contacter un installerateur qualifie.

La plaque de cuisson est destinée pour un branchement électrique en 220-240 Volts.

Si le réseau électrique est différent de cette valeur, contactez immédiatement un installateur qualifié.

Vérifiez que le circuit peut supporter la puissance de la plaque (voir plaques signalétique).

L'interrupteur de fusible doit être facilement accessible quand la plaque est installée. S'il n'y aaucun circuit dédié à la plaque etaucun interrupteur de fusible, il sera nécessaire de faire appel à un électricien qualifié avant de brancher la plaque. Le circuit devra être protégé par son propre fusible. Et l'électricien devra prévoir un interrupteur avec fusible qui coupera les 2 conducteurs avec une séparation d'au moins 3mm.

Le cable d'alimentation doit être correct et correctement isolé durant le branchement. Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service ÀpRES-Vente ou une personne de qualification similaire afin d'éviter un danger.

Ne pas utiliser de rallonge, adaptateurs, prises multiples (interdits)

Veillez à ce que le cable d'alimentation ne touche pas les surfaces chaudes de la plaque de cuisson (ou de tout autre apparéil chaud), ce qui pourrait endommager le cable ou la plaque de cuisson, ou entraîner un court-circuit.

Un mauvais branchement électrique risque d'endommager votre plaque de cuisson.
Un tel dommage n'est pas couvert par la garantie.

Après avoir installé la plaque, veuilles zérifier que la manette de commande soit en position arrêt "0" puis branchez. Débranchez toujours vous pleque de cuisson avant tout entretien Le fabricant decline toute responsabilité en cas de dommages et pertes entrainées par le non respect de ces instructions de sécurité. L'interrupteur avec fusible doit être fixé au mur de la cuisine, au-dessus de la surface de travail et sur le côte de la plaque (pas au-dessus de la plaque), conformément à la réglementation IEE en vigueur.

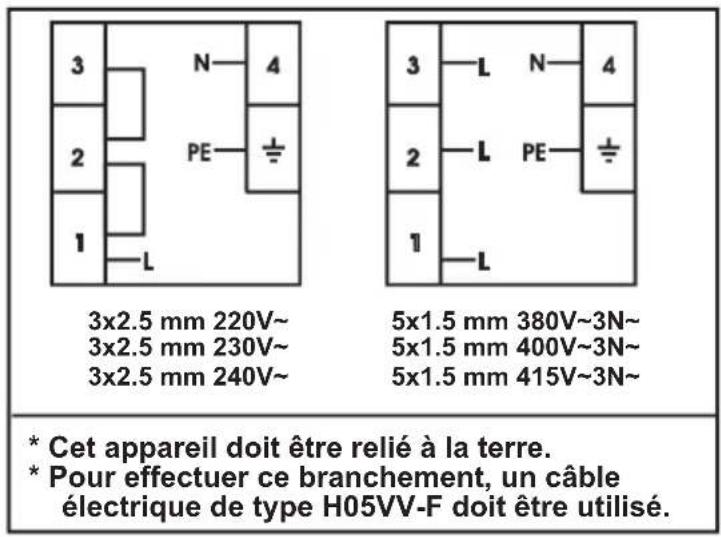

BRANCHEMENT ÉLECTRIQUE DE LA PLAQUE

Branchez l'interrupteur avec fusible à une boîte de dérivation qui doit être fixée sur le mur, à environ cm au-dessus du niveau du sol et derrière la plaque. Le cable d'alimentation de la plaque peut alors être branché. Branchez l'une des extrémités à la boîte de dérivation et l'autre extrémité sur la boîte de connexion de l'alimentation de la plaque qui se trouve à l'arrière de la plaque. Enlevez le couvercle de la boîte de branchement et installez le cable, conformément au diagramme de branchement.

Cet apparéil est conforme aux Directives CEE suivantes:

Plaque vitrocéramique CEE / 73 / 23 et 93 / 68, CEE / 89 / 336 sur l'interfERENCE radio,

CEE/89/109 sur le contact avec les aliments.

Un disjoncteur doté d'une ouverture de contact d'au moins 3mm doit être installé à l'intérieur du circuit électrique.

Le cable d'alimentation doit se trouver àonne distance des sources de chaleur directes.

Vous trouvrez le schéma de raccordement indiqué à l'arrière de la plaque. branchement.

Lors de l'installation, vérifie si les cables isolés sont utilisés. Un branchement incorrect peut endommager votre appareil. La garantie ne couvre pas ces dommages.

Les réparations de l'appareil doivent être effectuées par un technicien de service qualifié ou un électricien qualifié.

Mettez l'appareil hors service avant chaque entretien. Pour effectuer de nouveau le branchement, suivez rigoureusement les diagrammes de branchement.

UTILISATION

Cette plaque de cuisson fonctionne avec des manettes de contrôle et la chaleur stockée est confirmée par l'indicateur lumineux de chaleur de température résiduelle sur la surface vitrocéramique

La zone vitrocéramique a ete conque pour fonctionner avec 6 niveaux de puissance:

1-Garder la position chaude
2-3 Chauffer à basse température
4-5-6 Cuisson - (faire frire des aliments, faire bouillir de I eau)

Les brûleurs doubles ont deux zones de cuisson. Pour activer la zone externe du brûleur double, ppositionnez en premier la manette sur la position • et ensuite positionnez la manette sur l'un des 6 niveaux de puissance.

Pour désactiver la zone externe du brûleur double, placez la manette sur la position "0"

Fonctions Chaleur résiduelle

Après avoir fait fonctionner la zone vitrocéramique, le verre reste chaud: il a une chaleur résiduelle.

Le système de contrôle de la chaleur peut calculer approximativement la température du verre. Si la température calculée est supérieure à 60^ , alors I indicateur de chaleur s allume.

L'indicateur lumineux de chaleur résiduelle reste allumé tant que la température est supérieure à 60^ .

Après une coupure de courant, quand l'alimentation électrique revient et si la température résiduelle de la zone de cuisson était supérieure à 60^ avant la coupure de courant, l'indicateur de chaleur résiduelle clignotera. Il s'éteindra au bout d'un certain temps, ouès que la zone de cuisson sera réactivée

Utilisez des recipients adaptés à la cuisson sur zone vitrocéramique.

Evitez de toucher les foyers lorsqu'ils sont chauds et maintenez constamment les enfants à distance de l'appareil.

Tenez les enfants éloignés des foyer qui sont en service. Ils sont source de danger.

N'utilisez pas de casseroles à base concave ou convexe.

Les casseroles ayant une base irrégulière ne doivent pas'être utilisées parce qu'elles peuvent casser le verre. La base des casseroles ne doit pas'être fines et doivent être planes autant que possible. Avant l'utilisation, vérifie si les bases des casseroles sont propres et sèches.

Placez toujours la casserole sur la zone de cuisson avant d'effectuer la mise en marche.

Si possible, placez toujours les couvercles sur les casseroles. Les bases des casseroles

utilisées ne peuvent pas être plus petites ou plus grandes que les zones de cuisson, elles doivent avoir la taille correcte comme indiquée ci-dessous afin de ne pas gaspiller de l'énergie.

Nettoyage du plan de cuisson vitrocéramique

Avant de nettoyer la plaque, retirez d'abord la prise de courant. Vérifiez que le plan de cuisson a refroidi. Le verre vitrocéramique résiste à des températures élevées et à une surchauffe. Si la plaque est encore chaude, l'indicateur lumineux de température résiduelle s'allume. Afin d'éviter des brûlures, laissez refroidir l'appareil.

Retirez tous les alimentes et graisses qui débordent avec un racloir. Nettoyez la plaque avec un liquide de nettoyage approprié et un chiffon humide. Ensuite nettoyez avec un chiffon sec et propre.

S'il y a une feuille d'aluminium ou du plastique fondu accidentellement sur la surface de la plaque, vousdez虑 le retiree avec un racloir specialement adapte aux plaques de cuisson vitroceramiques. Ceci evitera des dommages possibles de la surface.

Ceci s'applique aussi au sucre ou aux alimentes avec du sucre qui tomberaient sur la plaque.

S'il y a d'autres alimentés fondus sur la surface de la plaque, retirez les saletés quand l'appareil est froid. Utilisez un agent de nettoyage pour le verre vitrocéramique ou l'acier inoxydable quand vous nettoyez la superficie.

NETTOYAGE ET ENTRETIEN

N'utilise pas dépônges ni des épônges abrasives pour nettoyer la surface vitrocérément. Ces matériels peuvent endommager la surface.

N'utilisez pas de détergents chimiques, sprays ou agents pour éliminer les taches sur la surface vitrocéramique. Ces matériels peuvent provoquer un incendie ou endommager la couleur de la plaque. Nettoyez avec de l'eau et un liquide de nettoyage.

Le symbole qui figure sur le produit ou sur son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre déposé dans un centre de collecte approprié pour le recyclage des équipements electriques et electroniques. En garantissant l'élimination correcte de ce produit, vous évitez des effets négatifs sur l'environnement et la santé humaine qui peuvent etre causés par une élimination incorrecte de ce produit. Pour plus d'informations sur le recyclage de ce produit, contactez les autorités locales, le centre de collecte des ordures menagères ou le magasin où vous avez acheté le produit.
