MODE D'EMPLOI 1C.81 Finder
Plage de réglage de la température - HIVER: (+5...+37)°C
Plage de réglage de la température - ÉTÉ: (+5...+37)°C
Plage de réglage de la température - FONCTION HORS GEL: (+2...+8)°C
Différentiel thermique T : (0.1...0.9) ^ C
Administrateur: Oui
Calibrage: Oui
Precislon: 0.1^
Tolerance: + / - 0.5^ C
Affichage: Écran tactile
Écran rétro éclairé: Oui
Buzzer: Oui, signal acoustique de confirmation d'une fonction
Intervalle minimum de programmation: 30 minutes

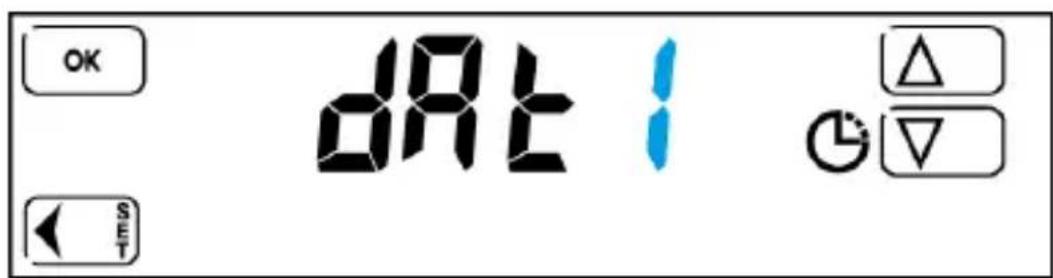

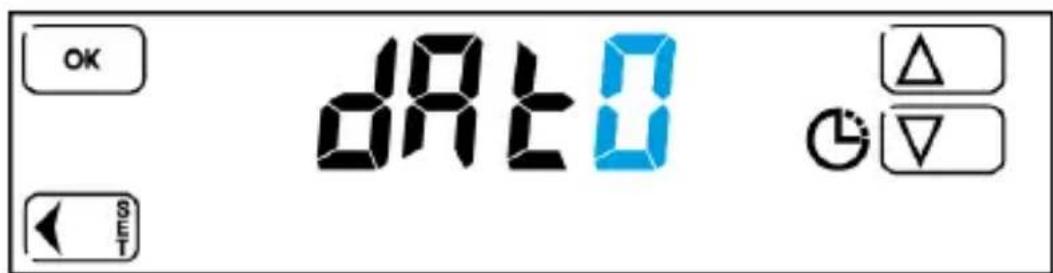

Mise à jour automatique de l'houre légale (été/hiver):
Sélectionnable depuis le menu réglage
Verrouillage duprogrammateur: Oui avec un code PIN
NFC: Oui

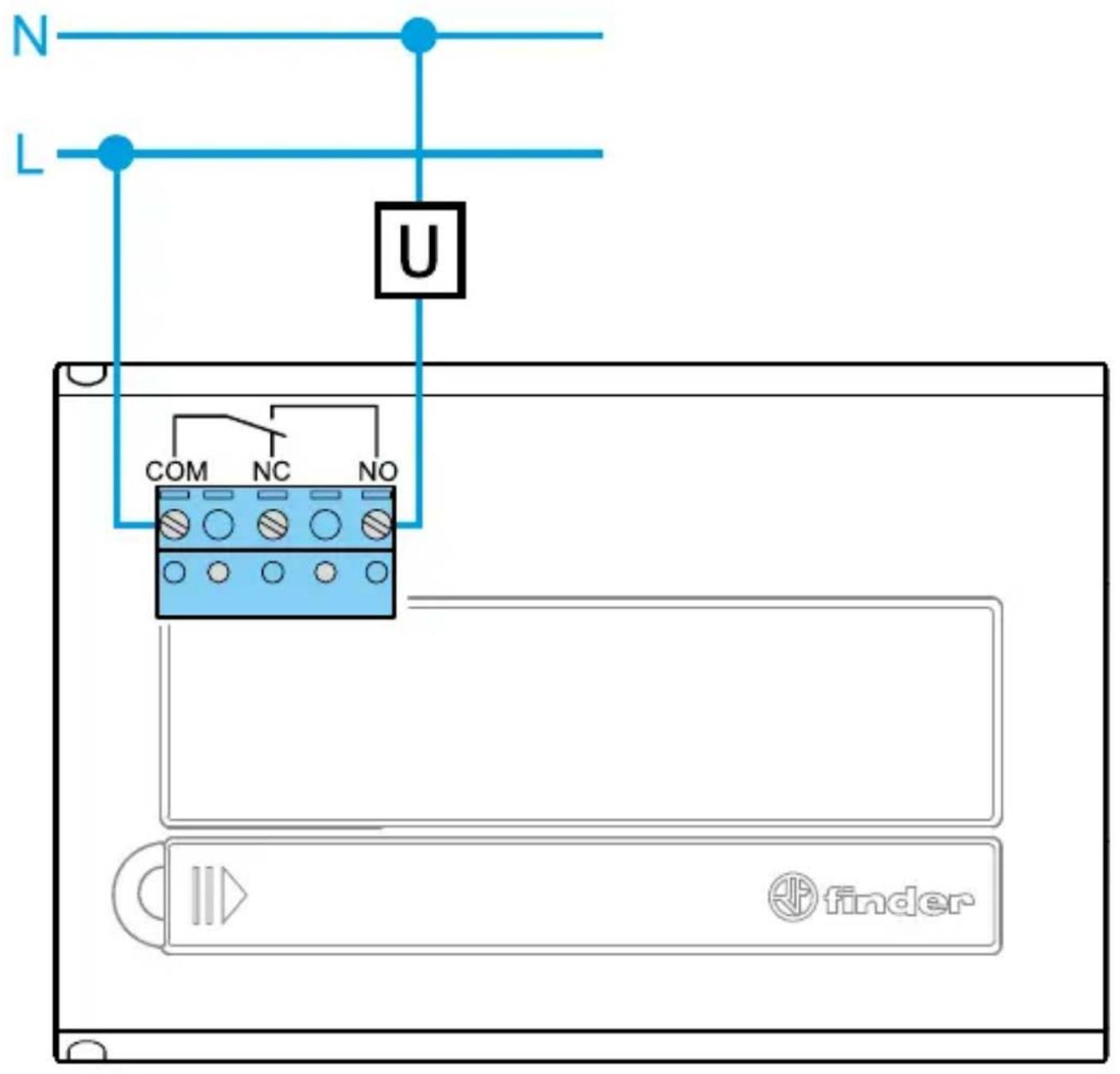

Sortie: 1RT 5 A 250 V AC (contact libre de potentiel)
Installation: Montage en paroi
Indices de protection: IP20
NOTES
Leprogrammateur émet 3sons différents:
-BIP COURT:Quand une touche est pressée
- 3 BIPS LONGS: Pour confirmer un paramètre sauvégarde
-TINTEMENT STRIDENT:Erreur
CONSIGNES DE SECURITÉ
Les équipements electriques doivent être installés par un professionnel Avant de raccorder le thermostat programmable, il faut vérifier que la charge (pompe, vanne, chaudière etc...) ne soit pas sous tension et que les valeurs individues soient conformes au pouvoir de coupure du contact.
POSITIONNEMENT
Installer le thermostat programmable loin de toute source de chaleur (aérothermes, rayons solaires, cuisine) et loin des portes/fenêtres.
Installer l'appareil à environ 1.5 m du sol.
NETTOYAGE
pour le nettoyage, utiliser exclusivement un tissu humide.

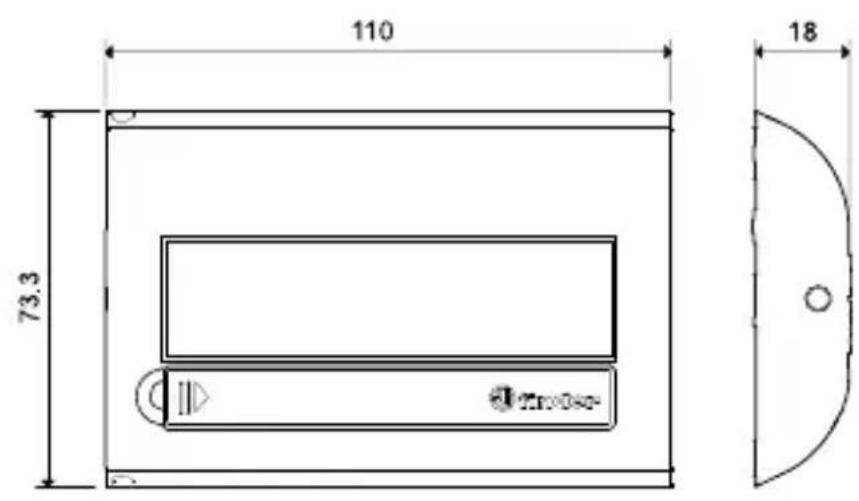

IMPORTANT

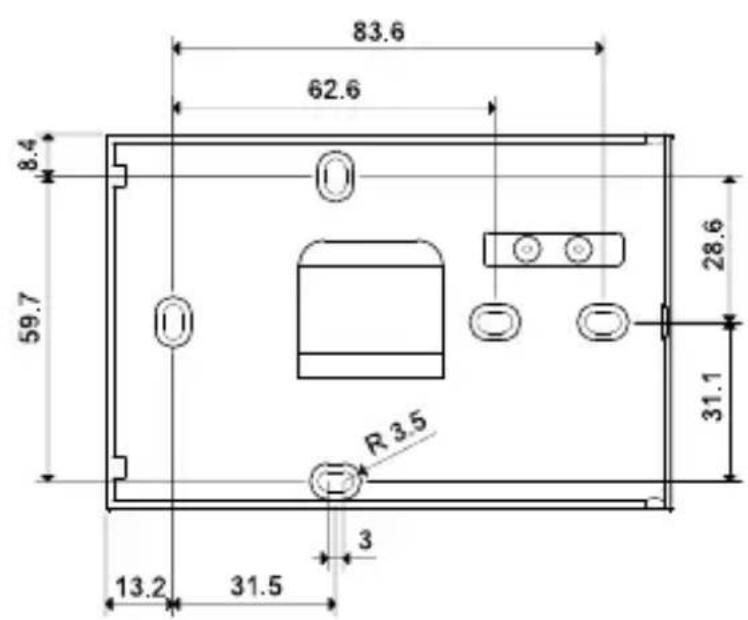

Lors de l'installation, il faut faire attention à ne pas trop serrer les vis de fixation elles pourraient déformer la base et détériorer l'écran tactile.

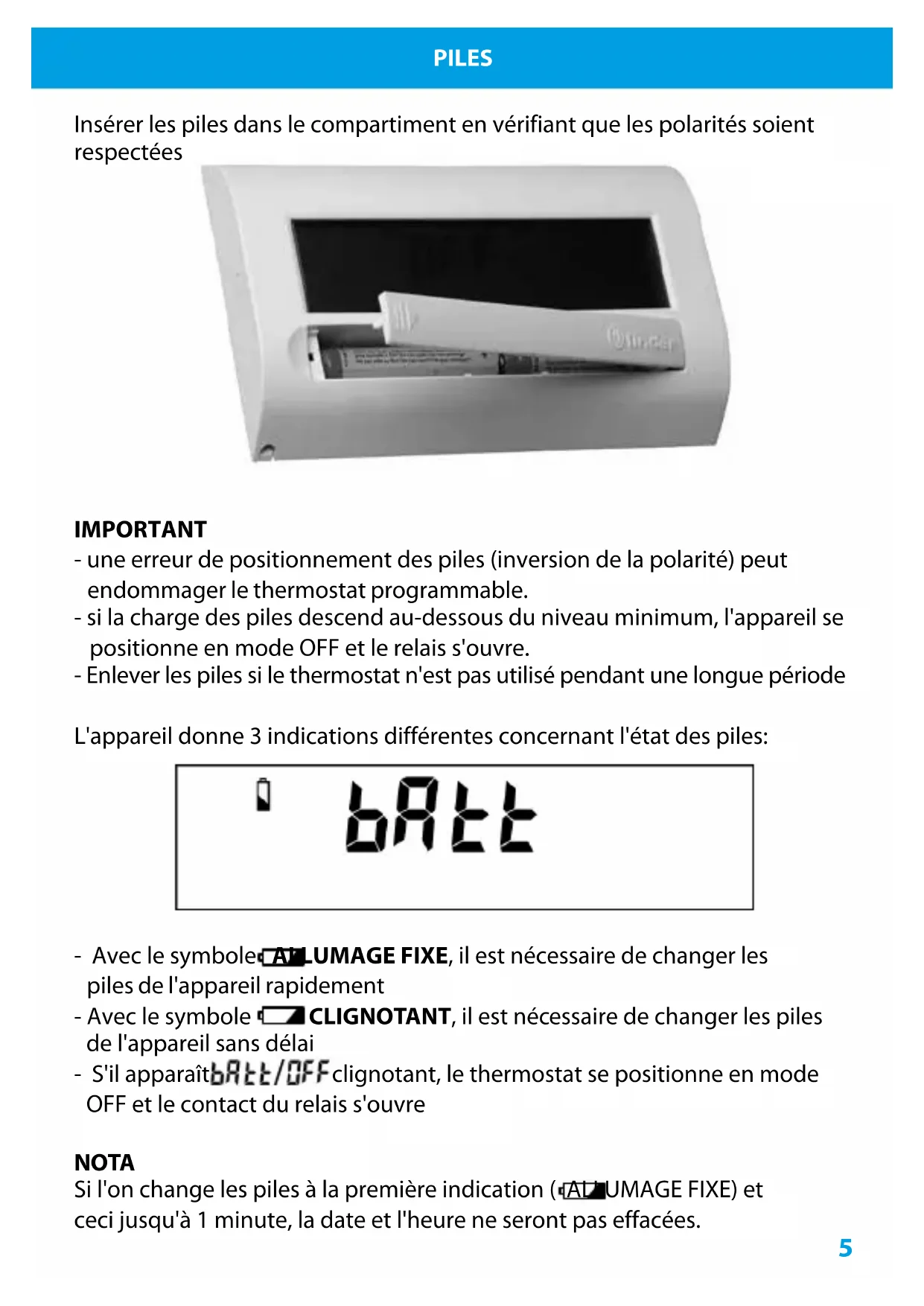

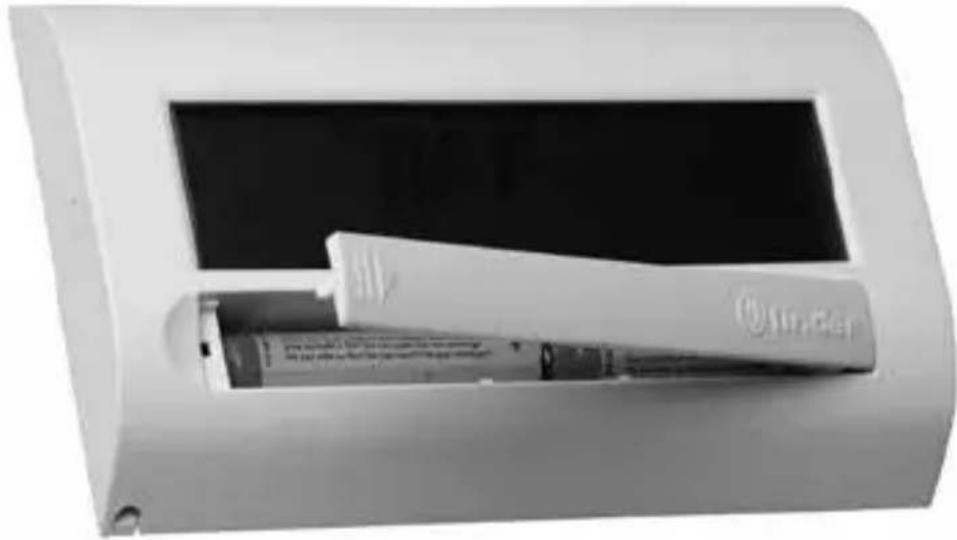

PILES
Insérer les piles dans le compartment en vérifier que les polarités soient respectées
IMPORTANT
- une erreur de positionnement des piles (inversion de la polarité) peut endommager le thermostat programmable.
- si la charge des piles descend au-dessous du niveau minimum, l'appareil se positionne en mode OFF et le relais s'ouvre.
- Enlever les piles si le thermostat n'est pas utilisé pendant une longue période
L'appareil donne 3 indications différentes concernant l'état des piles:
- Avec le symbole: A LUMAGE FIXE, il est nécessaire de changer les piles de l'appareil rapidement
- Avec le symbole CLIGNOTANT, il est nécessaire de changer les piles de l'appareil sans délié
- S'il apparait bAtck/OFF clignotant, le thermostat se positionne en mode OFF et le contact du relais s'ouvre
NOTA
Si l'on change les piles à la première indication (ALUMAGE FIXE) et ceci jusqu'à 1 minute, la date et l'heure ne seront pas effacées.
PREMIERE MISE EN SERVICE
Introduire les piles, l'écran indiquera la version du logiciel.
Après quelques secondes, le thermostat calculable s'allumera automatiquement, il est ensuite demandé de régler la date et l'heure.
Utiliser les touches et pour modifier les valeurs et presser OK pour confirmer.

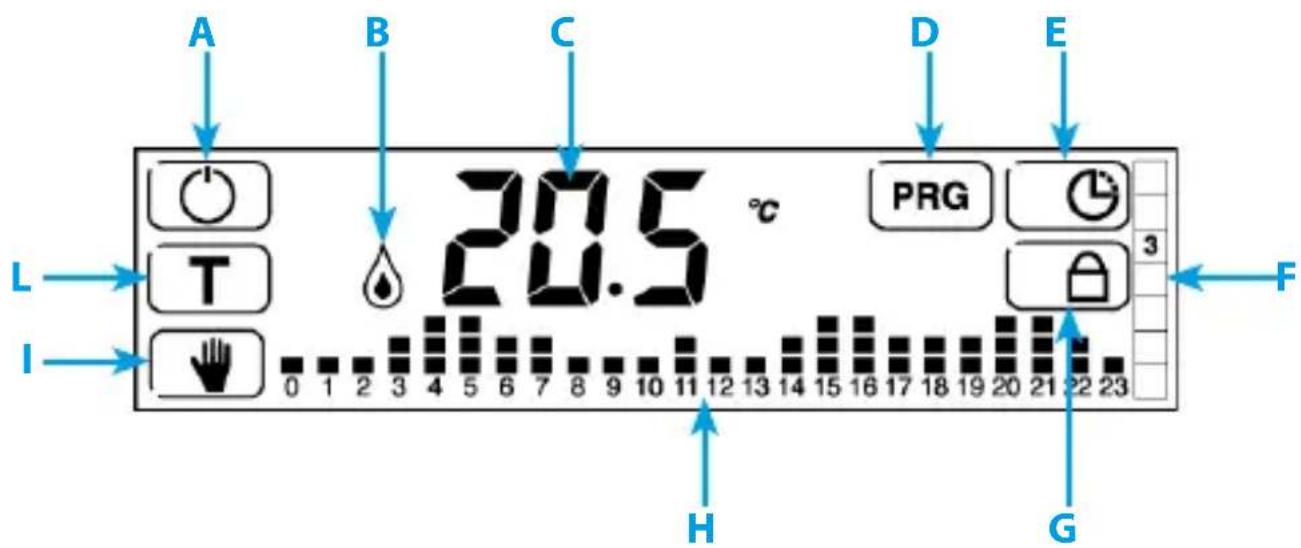

L'affichage principal apparaitra.
A ON/OFF
B Symboles actifs
= conditionnement d'air ON
chauffage ON
C Température en °C
D Accès au mode programmation
E Réglage date et heures
F Jour de la semaine (indiqued e 1 a 7)
G Verrouiller ou déverrouiller l'écran du thermostat
Heure/profil de température
Mode MANUEL ON/OFF
L Réglage des niveaux de température
NOTA
Toucher le centre de l'écran pour afficher l'heure etmettre en marche le rétro éclairage.
DESCRIPTION DES TOUCHES
Allume ou eteint leprogrammateur
Réglage des 3 niveaux de température
Fonction retard 30 minutes (activer la fonction au préalable dans le menu avancé)
Active le mode MANUEL
Presser et maintainir 3sec. pour activer le PROGRAMME VACANCES
Accès au menu programmation presser et maintainir 3sec pour activer la FONCTION FETE
Presser et maintainir pour verrouiller ou déverrouiller l'écran
Réglage de la date et de l'heure
Presser et maintainir pendant 3 secondes pour acceder au menu avancé
Augmenter
Diminuer
Confirmer
Retour au réglage précédent
Maintenir 3 secondes pour sortir de la fonction
Retour au réglage précédent
Maintenir 3 secondes pour sortir du menu avancé
DESCRIPTION DES SYMBOLES
Indique si le réglage de la date et de l'heure sont actifs ou si l'heure est affichée
Mode HIVER (chauffage)
Mode été (conditionnement d'air)
Fonction hors gel

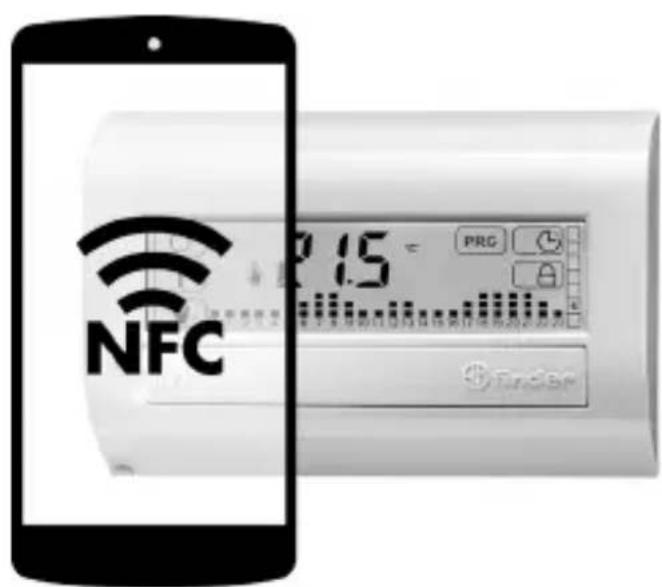

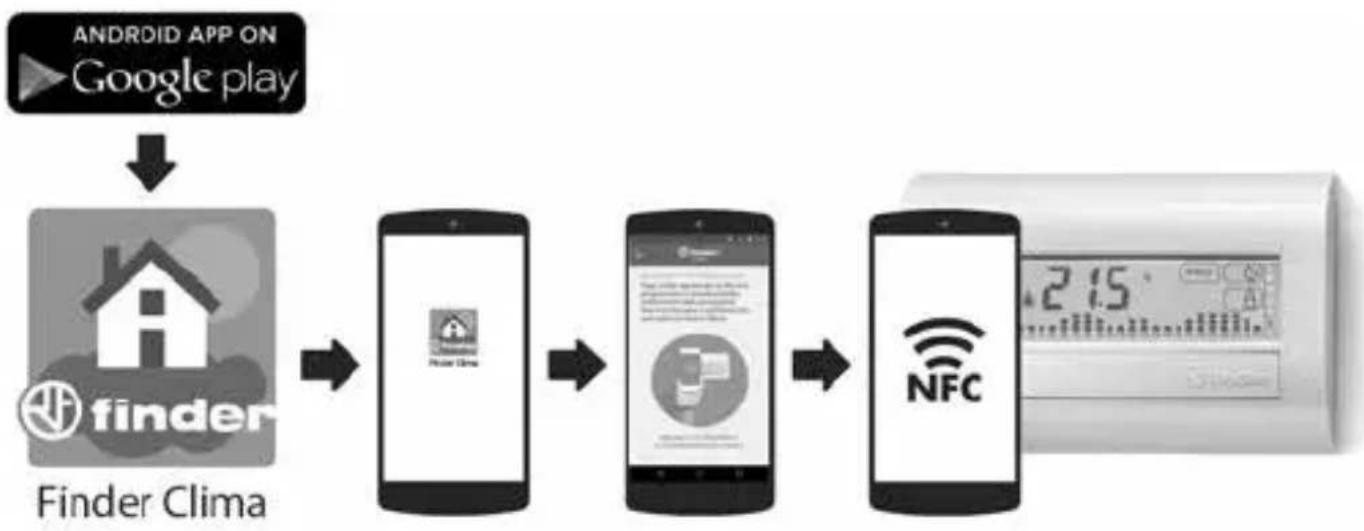

Transfert de données NFC
Indique les limites de température dans le menu ADMINISTRATEUR
Batterie faible
Allumage du chauffage retardé de 30 minutes
Unité de mesure (degrés Celcius)
Différentiel thermique
Programmateur avec écran verrouillé
Graphique heures/tempsur 24h
1 2 3 4 5 6 7
Jours de la这段时间
1 2 3 4 5 6 7
Jours de la semaine sélectionnés
Pour régler l'heure et la date, appuyer sur la touche G. Il apparaitra dans l'ordre suivant:
Les chiffres qui clignotent peuvent être modifiés avec les touches ▽ o △ En confirmant avec OK on passera à l'etape suivante.
Pour returner en arrriere ou pour sortir du menu, appuyer sur

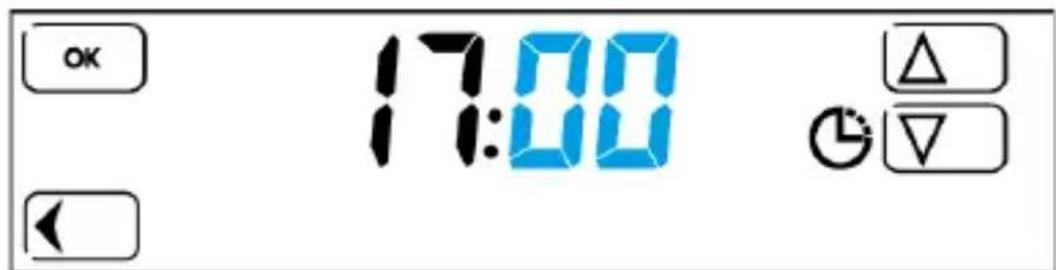

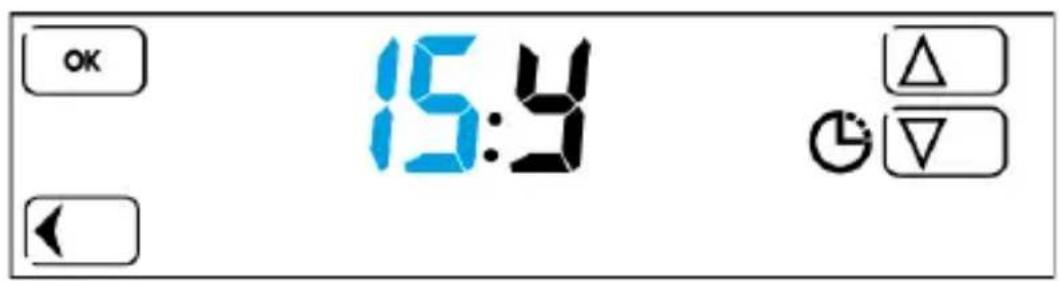

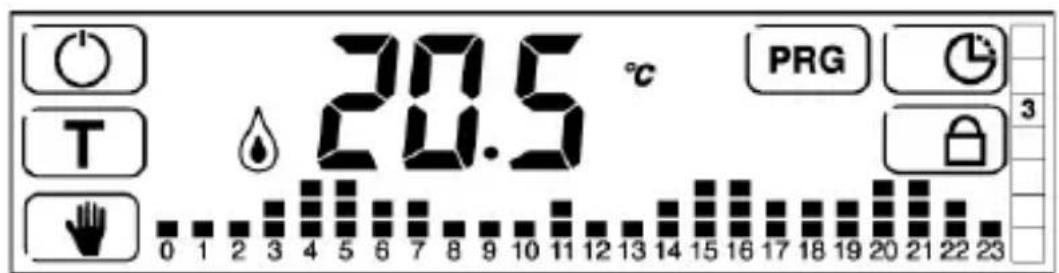

EXAMPLE

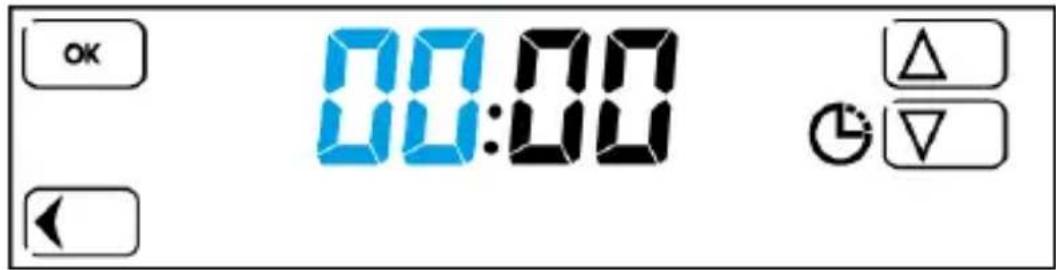

Appuyer sur la touche G.
Les HEURES clignotent.
Entrer l'heure correcte avec les touches ou
En appuyant sur OK, on confirme l'heure saisie et on passé à l'étape suivante pour régler les MINUTES

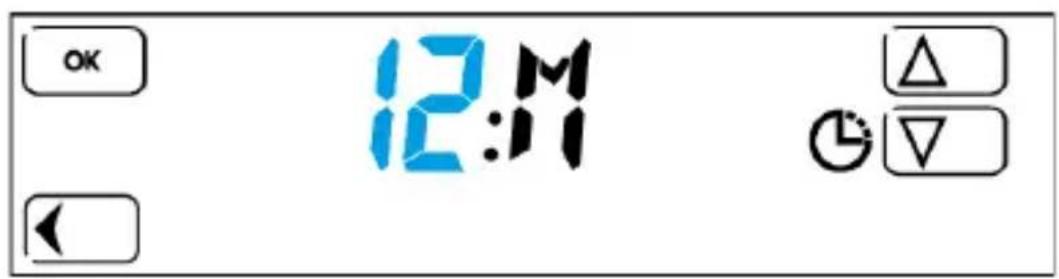

On confirme le réglage des minutes par OK. On poursuit pour régler le JOUR

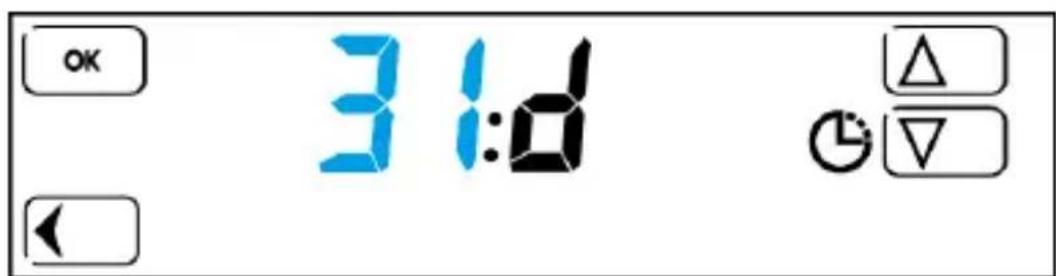

En appuyant sur OK on confirme le jour et on poursuit pour programmer le MOIS
En appuyant sur OK on confirme et on poursuit pour programmer L'ANNEE
En confirmant avec OK, on sort du menu réglage. L'écran principal apparaitra.
NOTES
- Le programmateur a une réserve de marche d'environ 1 minute après que les piles aient eté retirees.
- Si les piles ne sont pas replacées dans ce laps de temps, les réglages de la date et de l'heure seront perdus
- Une fois que la date est rentrée dans leprogrammateur, le jour de la semaine est réglé automatiquement suivant un calendrier interne au programmateur.
- Appuyer sur pour revenir à l' étape précédente
-Maintenir plus de 3 secondes pour revenir à l'écran principal et sauvégarder toutes les valeurs confirmées précédemment avec la touche OK

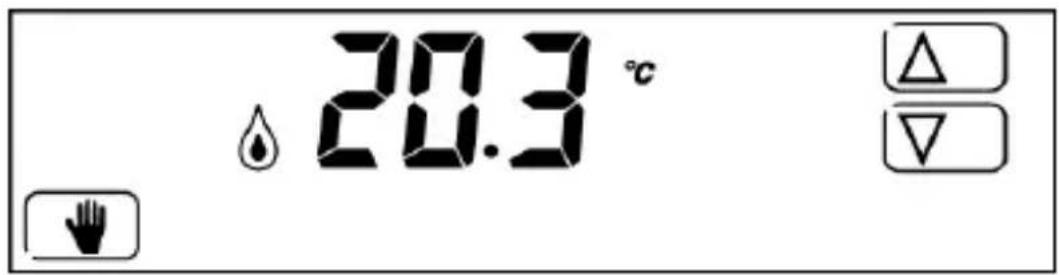

REGLAGES MANUELS
A partir de l'écran principal presser
La température manuelle précédemment enregistrée s'affiche.
Pour modifier le réglage, utiliser les touches △ pour augmenter ou √ pour diminuer la valeur. Pour sortir de ce mode, appuyer sur la touche

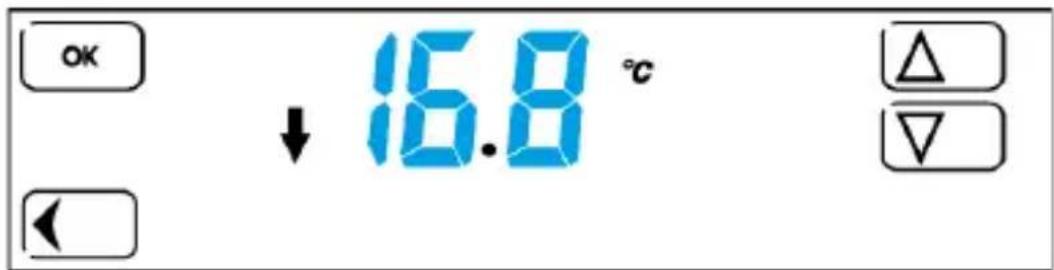

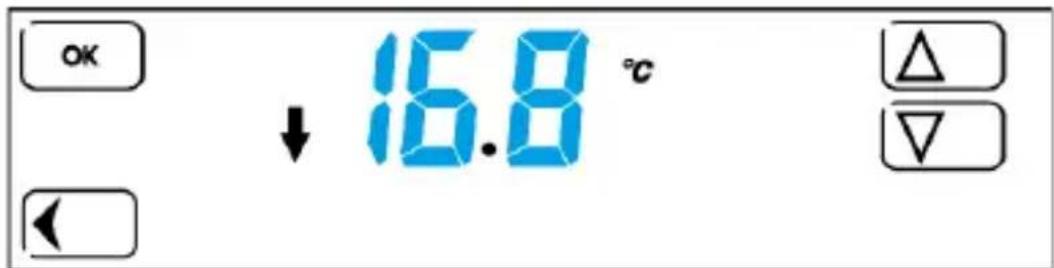

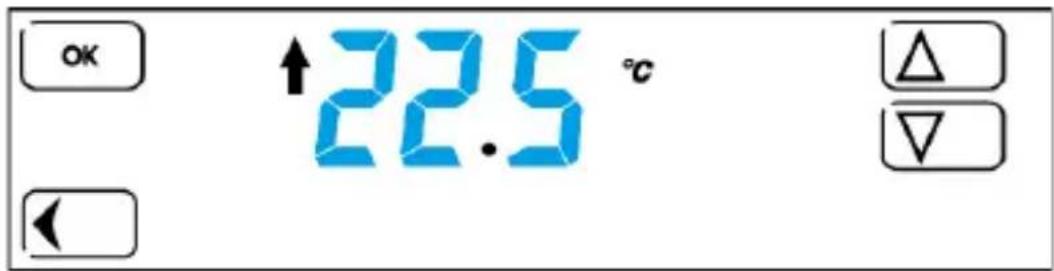

NOTE

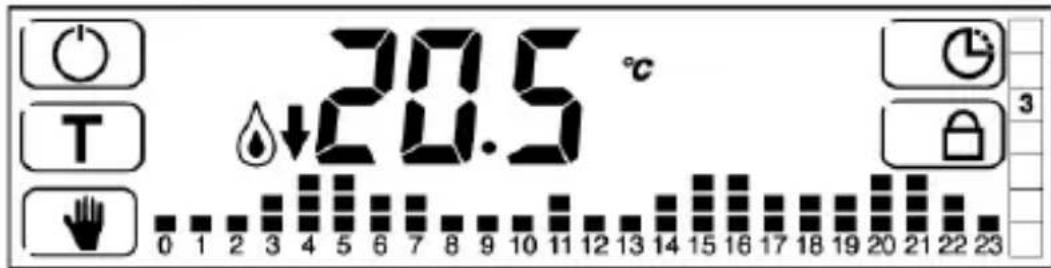

Si on ne touche pas l'écran pendant 3 secondes, il indiquera la température mesurée.

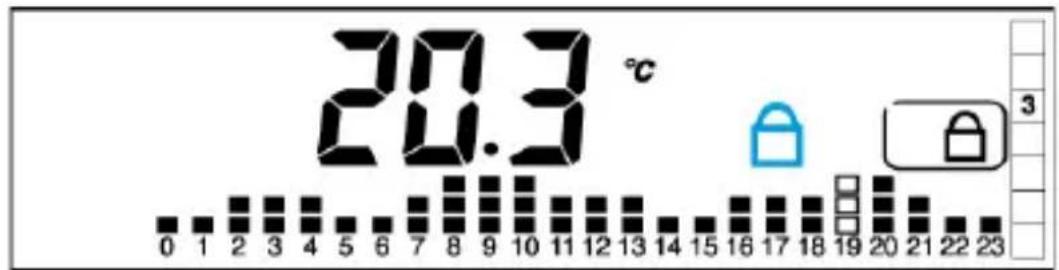

VERROILLAGE D'ECRAN
Cette fonction est destinée à protéger l'écran contre tout effleurement accidentel.
Pour l'activer, il faut presser pendant 3 secondes la touche
Le symbole apparait à l'écran et leprogrammateur émet 3 bips pour confirmer l'activation de la fonction.
Presser et maintainir pendant 3 secondes pour désactiver la fonction.
NOTE
Pour utiliser la fonction VERROUILAGE D'ECRAN, il est nécessaire que le code PIN soit 000 dans le menu avancé (voir page 28).

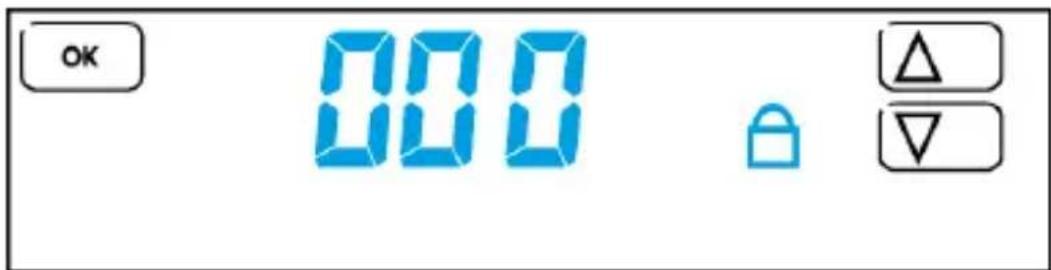

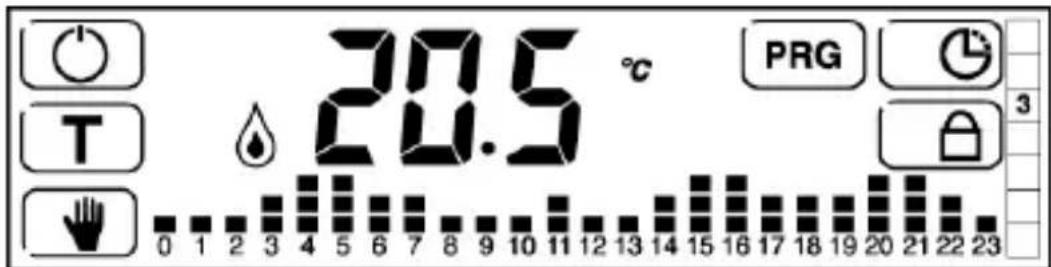

VERROUILLAGE DU PROGRAMMATEUR (avec code PIN)
Cette fonction peut être utilisée pour verrouiller le thermostat. Pour l'activer, entre un code à 3 chiffres, qui sera demandé à chaque fois que l'utilisateur peut verrouiller ou déverrouiller le programmeur.
Pour rentrer le code PIN:
- Eteindre le programmeur en pressant
- Maintainir pendant 3 secondes pour acceder au menu avancé

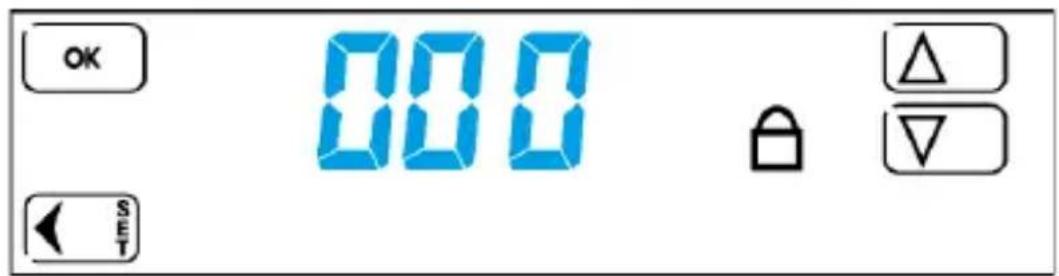

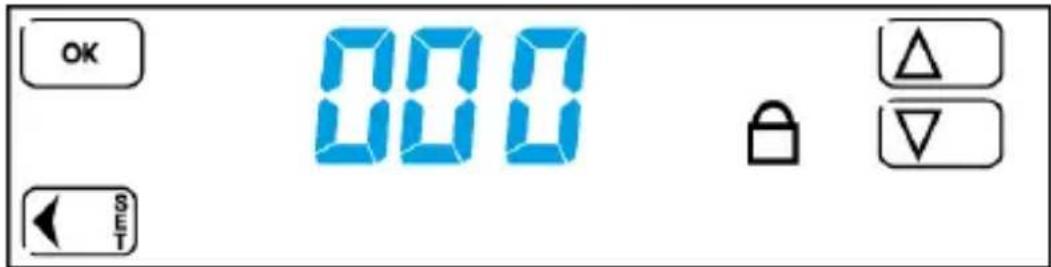

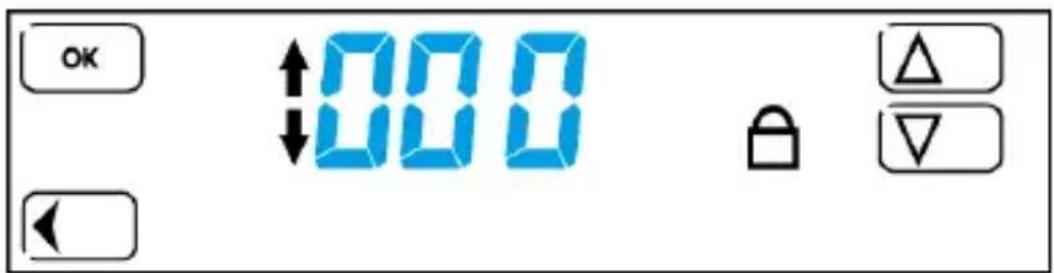

- Appuyer sur la touche OK jusqu'à apercevoir sur l'écran 000 ce qui permettra d'introduire le code PIN souhaité

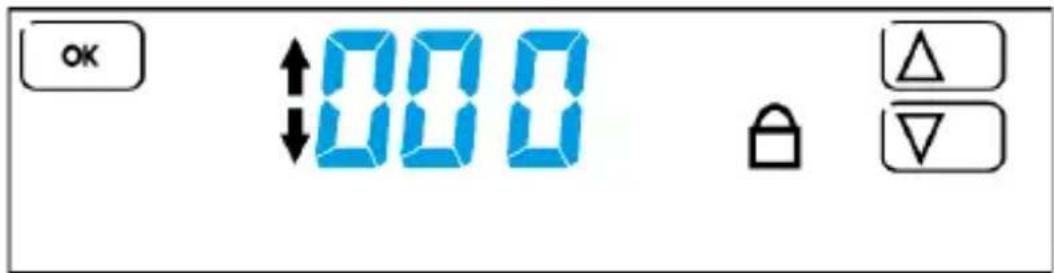

Agir sur les touches et jusqu'à atteindre le numéro PIN désiré et confirmer par OK. Àpres avoir entré le code PIN, presser la touche OK plusieurs fois ou maintainir la touche jusqu'à ce que le programmeur émette 3 bips, ce qui confirme que le code PIN a été sauvégardé correctement. A l'allumage du programmeur, l'écran principal sera affché
Pour activer le thermostat verrouiller avec un code PIN, il fautmaintenir la touche pendant 3 secondes.il apparaitra alors l'écran suivant.
Utiliser les touches et pourserrer le nombre de code PIN entre precedemment dans le menu avancé et presser OK.

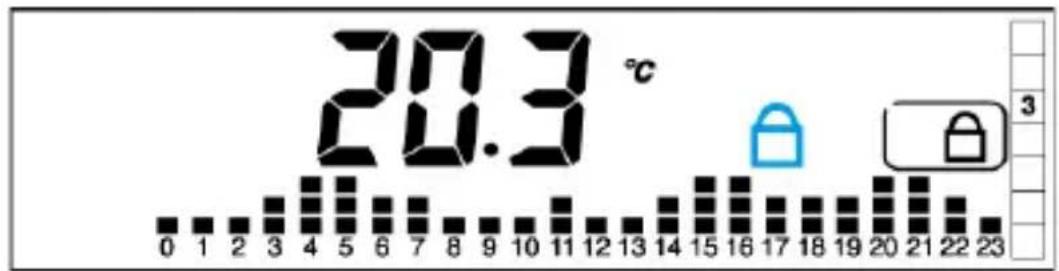

Leprogrammateur émet 3 bips pour confirmer que l'appareil est verrouillé et l'écran suivant apparait.

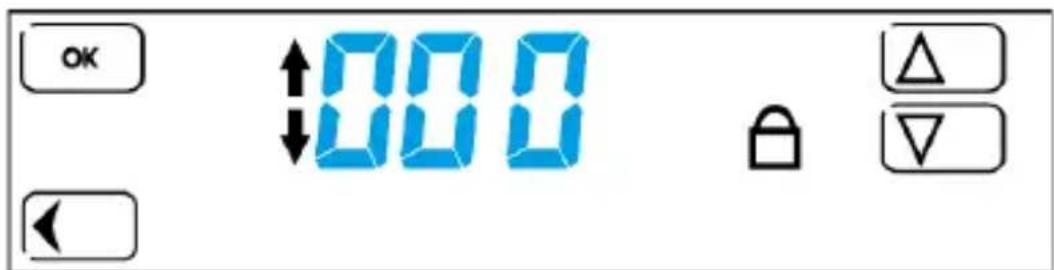

Pour déverrouiller leprogrammateur,maintenir la touche pendant 3
seconds la valeur 000est affichée.
Entrer le code PIN et presser OK pour confirmer.
Le programmeur émet 3 bips pour confirmer que le programmeur est déverrouillé.
IMPORTANT

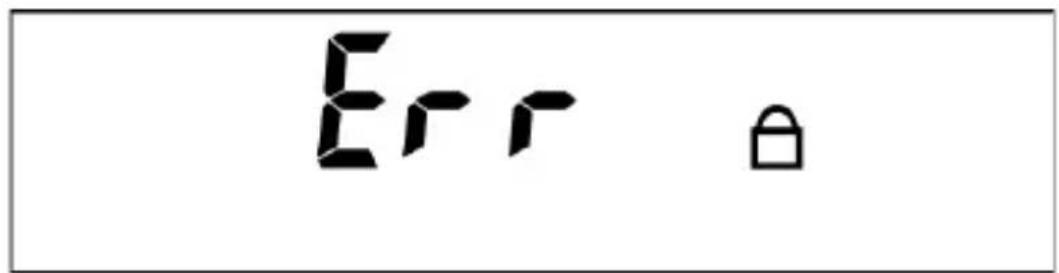

Apres 3 codes faux, il ne sera plus possible d'entrée un code PIN pendant 20 secondes.
Le message Er s'affichera sur I'ecran.
NOTE
Le fait d'enlever et de remettre les piles ne débloque pas le thermostat. En cas d'oubli du code Pin, insérer le code de déverrouillage 513.
Après le déblocage, il est conseillé de returner dans le menu avancé pour vérifier et /ou modifier le PIN personnel.

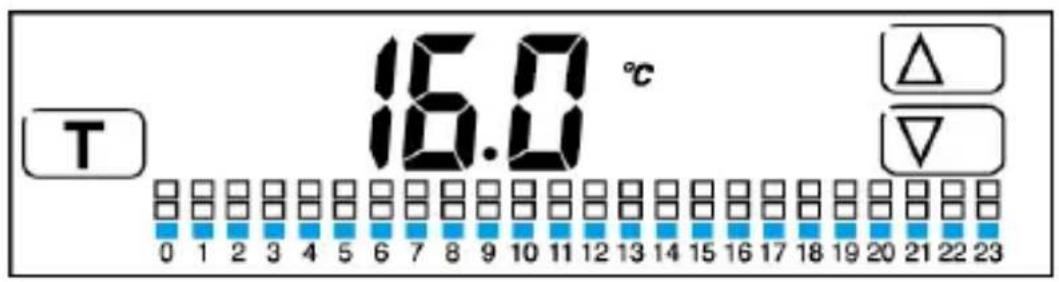

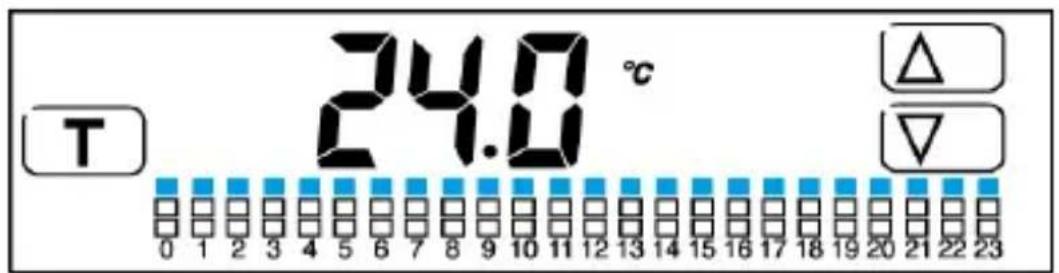

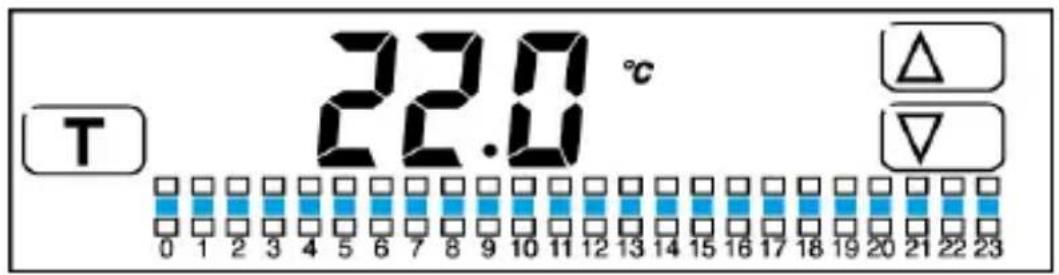

REGLAGE DE LA TEMPERATURE
Permet de régler 3 niveaux de température (BASSE - NUIT - CONFORT).
Appuyer sur T.
Le premier niveau clignote. Régler la température BASSE avec et .
Appuyersur T
Le deuxieme niveau clignote. Regler la température Nuit avec et
Appuyersur T
Le troisième niveau clignote.
Régler la température CONFORT avec et
Appuyer sur T pour revenir à l'écran principal.
NOTE
Avec le mode ETE les températures sont inversées ex le 3e niveau représenté la température la plus BASSE.

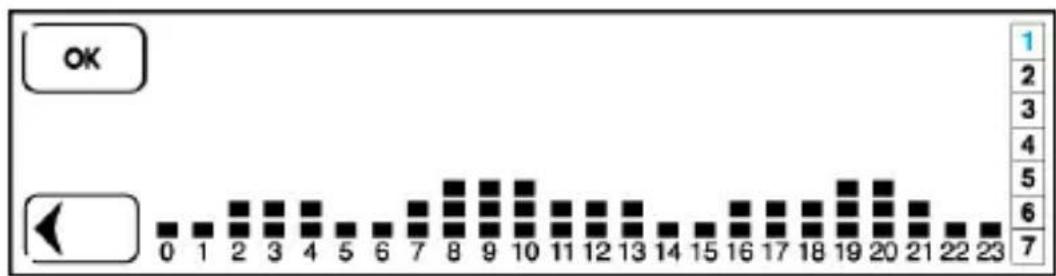

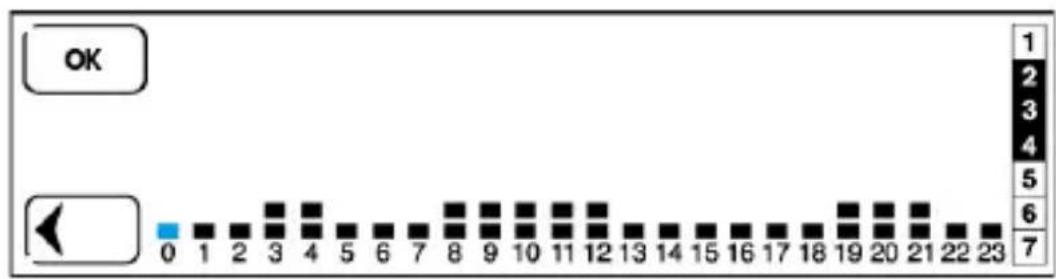

PROGRAMMATION
Appuyer sur PRG pour acceder au menu de programmation. PROGRAMMATION JOUR(S)
le chiffre 1(lundi) clignote. Appuyer sur ou pour changer de jour.
Selectionner le ou les jours désiré(s) (ex: 2,3 et 4) avec OK Les jours sélectionnés sont en surbrillance noire.
Appuyer sur le graphique pour programmer les heures/temperatures.

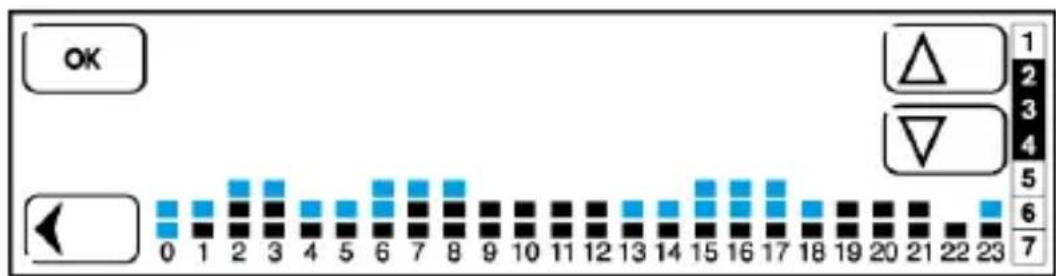

PROGRAMMTON DE LA TEMPERATURE SUR 24 HEURES
Sur le graphique heures/tempsature, le premier carré correspondant au point 0, clignote; avec et on seLECTIONne le niveau de tempsature.
Appuyer sur OK pour confirmer et passer à l'heure suivante.
NOTE
Appuyer sur pour revenir au réglage précédent.
Maintenir le bouton plus de 3 secondes pour revenir à l'écran principal et sauvegarder toutes les valeurs confirmées précédemment avec la touche OK.
Lorsque les températures on été rentrées sur les 24h, leprogrammateur émet 3 bips pour confirmer que les données ont été sauvegardées. Seul les jours restants sont affichés. Pour programmermer les jours restants il faut suivra la procédure décrite plus haut ou presser la touche pour sortir du menu.
L'écran principal est affché.
NOTE
-
Maintenir le bouton plus de 3 secondes pour revenir à l'écran principal et sauvégarder toutes les valeurs confirmées précédemment avec la touche OK
-

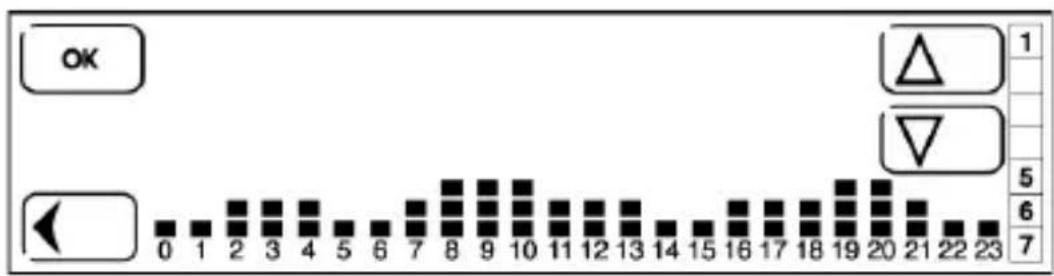

Pour consulter la programmation sur un jour en particulier, presser dans le menu principal, puis selectionner les jours avec les touches directionnelles. La programmation de chaque jour s'affiche.
Chaque jour affichera son propre graphique programme
- Si la fonction DEMARRAGE RETARDE est activée depuis le menu avancé la touche + est affichée, avec laquelle on peut retarder de 30 minutes la plage hora sélectionnée. (voir page 22-30)

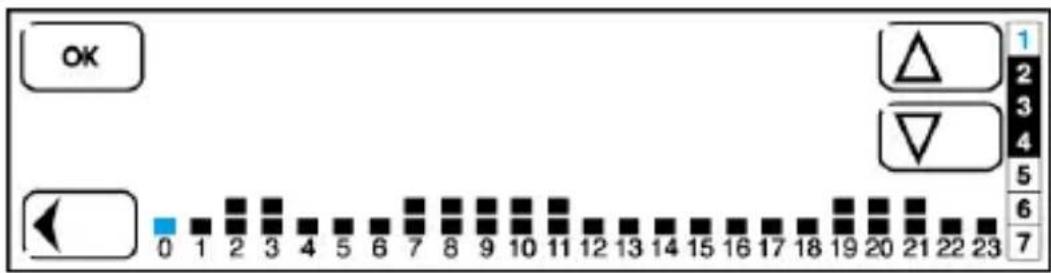

FUNCTION COPIE
Appuyer sur PRG pour acceder au menu de programmation.
le jour 1 (lundi) clignote, appuyer sur ou pour changer de jour.
Par exemple, pour copier le programme du jour 1 (lundi) sur le jour 2, 3 et 4, selectionner les jours avec OK, selectionner en premier le jour à copier.
les jours sélectionnés sont affichés sur fond noir.

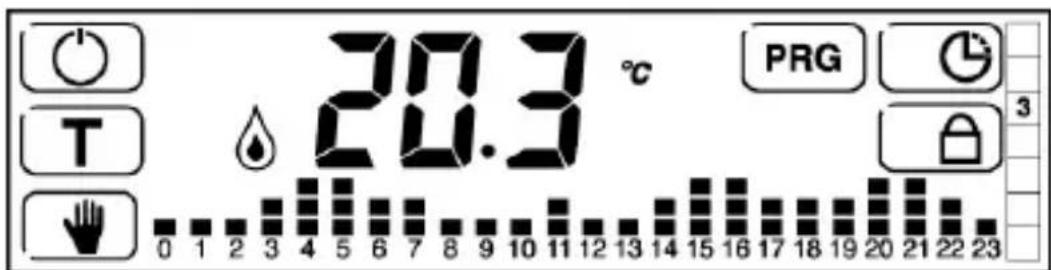

Appuyer sur le graphique heures/tempsure, la 1ere heures du graphique clignote.
Maintenir pendant 3 secondes.
Le programmeur émet 3 bips pour confirmer que la programmation a été copiee.

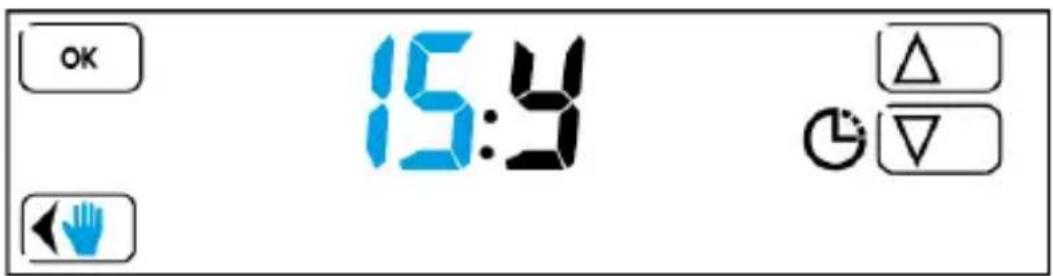

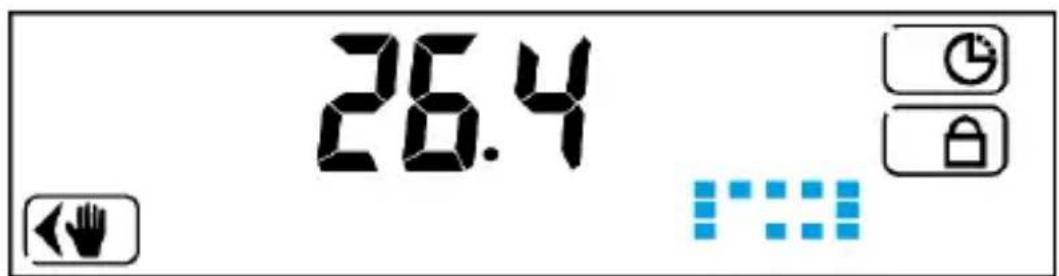

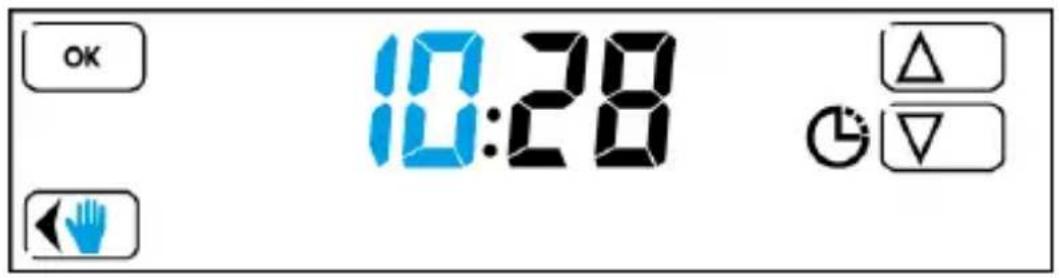

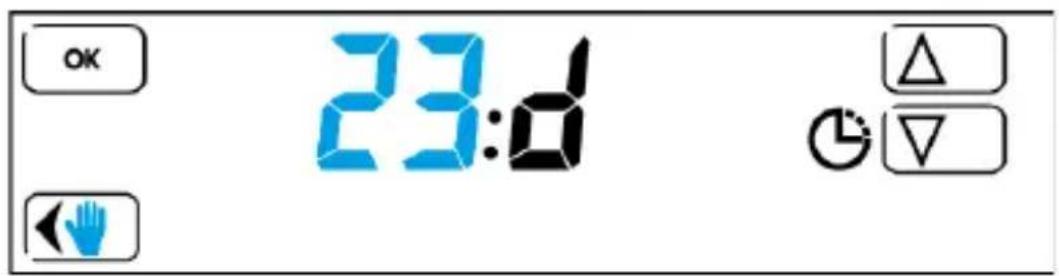

PROGRAMME VACANCES
Cette fonction permet de maintainir une température pendant une période donnée.

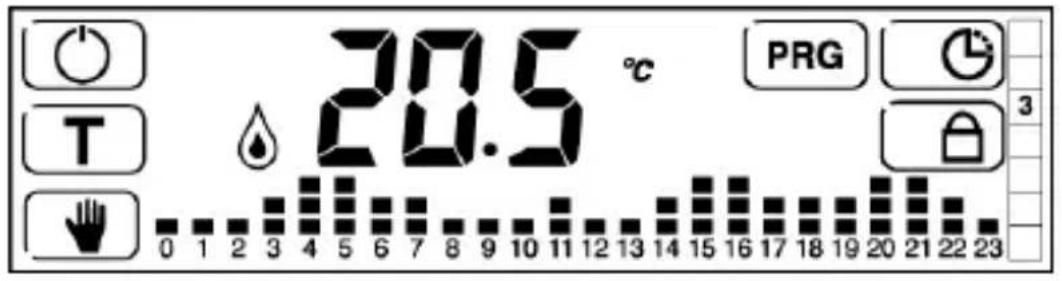

Une fois que la période est passée leprogrammateur revient sur l'écran principal
Presser et maintainir pendant 3 secondes.
Utiliser les touches et pour entrer l'heure à laquelle la fonction prendra fin.
Appuyer sur OK pour confirmer, ensuite enter les minutes avec la même procédure. Suivez cette procédure pour entrer:
la date
le mois
et l'année

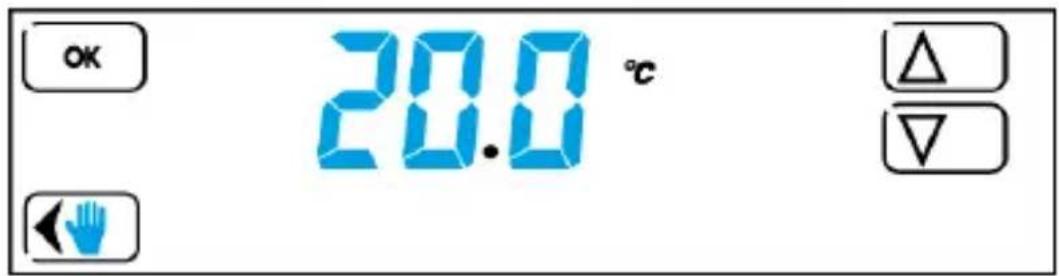

Apres avoir appuyé sur OK pour confirmer, utiliser les touches et pour régler la température désirée
Après avoir reglé la température et appuyé sur OK pour confirmer, leprogrammateur commence à fonctionner dans le mode manuel prévu, et un graphique animé s'affiche en bas à droite de l'écran pour indiquer que la fonction est active
NOTE
L'écran affiche la température mesurée et non la température régée lorsque la fonction est activée. Pour visualiser ou pour modifier l'heure, appuyer sur Appuyer ensuite sur OK plusieurs fois jusqu'à atteindre sur l'écran la valeur que vous poulez modifier.
Utiliser les touches et pour modifier, presser alors OK pour confirmer et sortir du menu.
Presser pubr désactiver la fonction en cours.
L'écran principal est de nouveau activé.

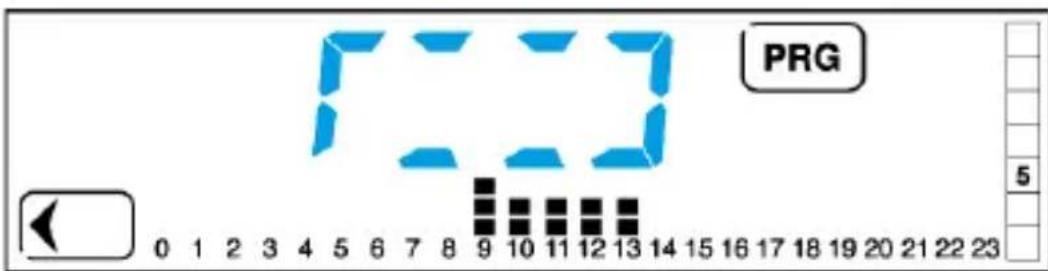

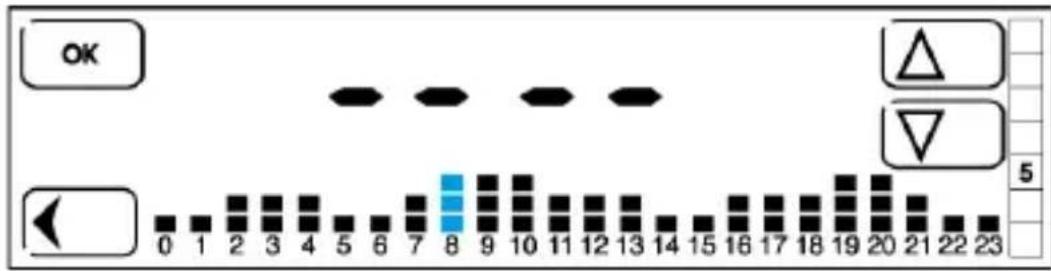

FONCTION FETE
Cette fonction peut être utilisé pour modifier temporairement le réglage des températures.
A partir de l'écran principal Maintainir PRG pendant 3 secondes.
L'écran affiche le profil des températures régées pour le jour courant, avec l'heure actuelle qui clignote (ex 8h).
Utiliser pour modifier la température.
Appuyer sur OK pour confirmer et passer à l'heure suivante pour selectionner d'autres heures dans la journée ou appuyer sur pour revenir à une heures précédente.
Une fois les modifications terminées, il n'est pas nécessaire de presser une autre touche pour activer la programme.
Seules les heures modifiées apparaissent à l'écran lorsque la fonction est active.
NOTE
La modification est effective durant le temps régle (24h max).
La programmation initiale est restaurée lorsque le temps est écoulé.
L'écran principal s'affiche quand la fonction est terminée.
Appuyer sur à n'importe quel moment pour sortir de la fonction.
Pour modifier ou visualiser le graphique presser simplement (PRG) et répéter la méthode de modification décrite précédendum.

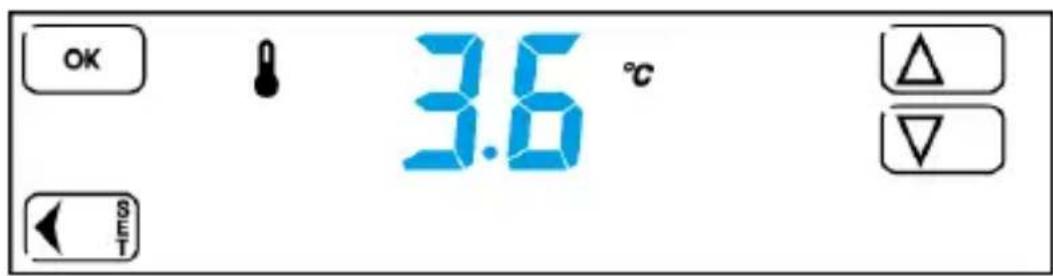

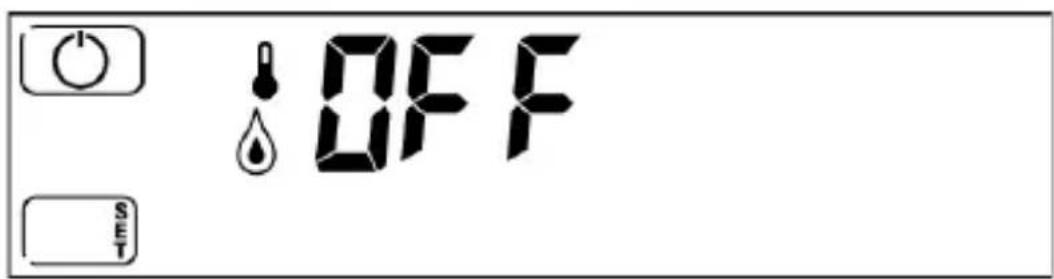

FUNCTION HORS GEL
La fonction Hors gel est active lorsque le programmeur est en mode HIVER et qu'il est eteint.
Cette fonction protège l'installation des dommages causés par de très basses températures.
Quand le seuil de température est atteint la fonction est activée et les symboles s'affichent à l'écran.
Appuyer sur à n'importe quel moment pour allumer leprogrammateur et returner à l'écran principal.

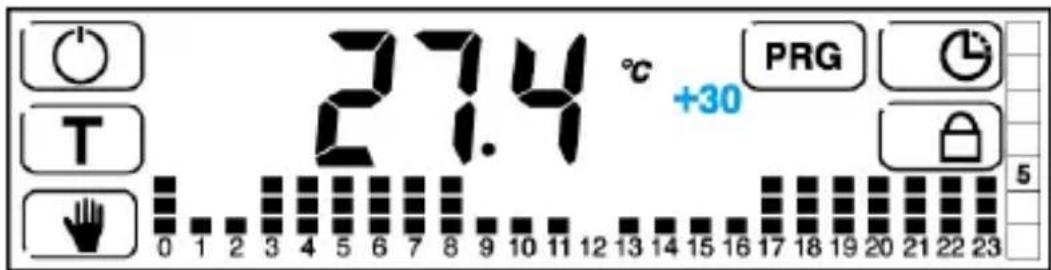

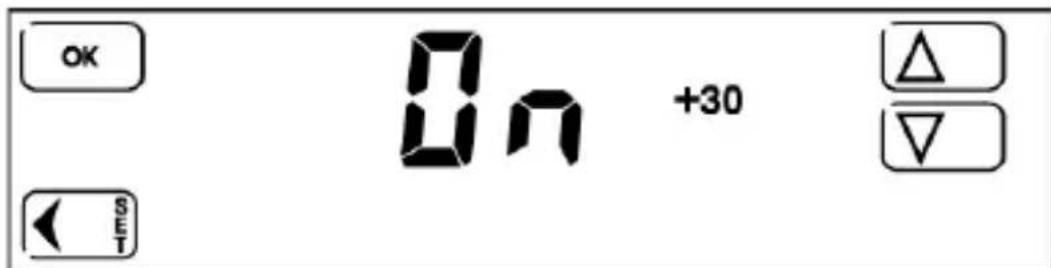

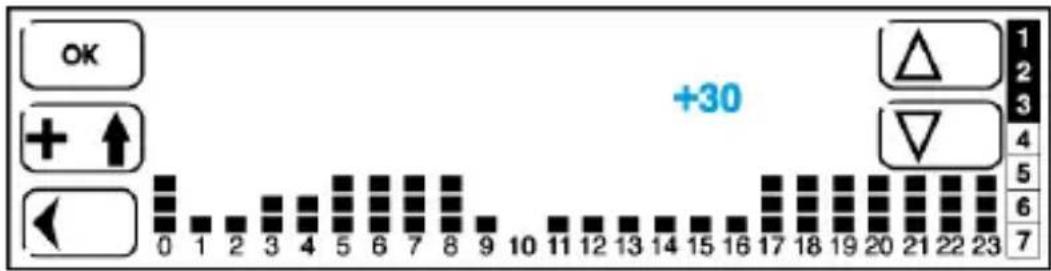

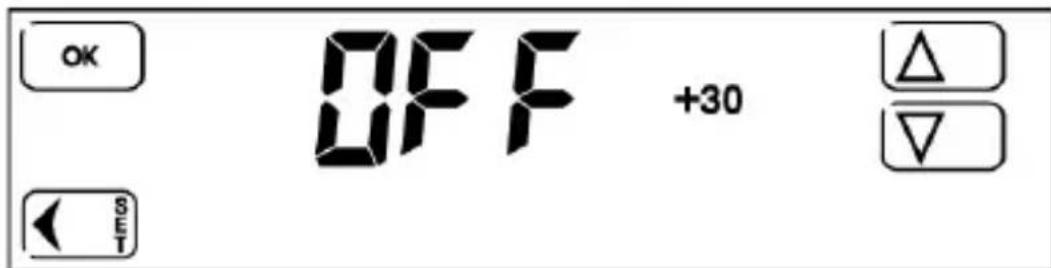

DEMARRAGE RETARDE
Cette fonction permet de retarder de 30 minutes l'houre programmée indiquée sur le graphique heures/tempsétaire.
L'activation de cette fonction se fait depuis le menu avancé (voir page 30). À Partir de l'écran principal, appuyer sur PRG
Selectionner les jours avec et appuyer sur OK pour confirmer. Selectionner la plage hora désirée et appuyer sur + pour retarder le démarrage de 30 minutes. Le symbole "+"30" sera indiqué pour l'heure sélectionnée.
Pendant le fonctionnement normal, le programmeur affichera le symbole "+"30"
Appuyer sur pendant 3 secondes pour sortir du mode de programmation. Le programmeur émet 3 bips pour confirmer que les réglages sont sauvégardés.
MENUVANCE
Le menu avancé sert à personneliser les réglages duprogrammateur.
1-MODE ETE-HIVER
2 - FONCTION HORS GEL
3 - DIFFERENTIEL THERMIQUE
4 - FONCTION ANTI-GRIPPAGE DE LA POMPE
5 - REGLAGE HEURE LEGALE
6 - VERROILLAGE PAR CODE PIN
7 - ECONOMIE D'ENERGIE E1
8 - ECONOMIE D'ENERGIE E2
9 - DEMARRAGE RETARDE
10 - RESET
Pour entrer dans le menu avancé, appuyer sur depuis l'écran principal pour éteindre leprogrammateur maintainir S F pendant 3 secondes.

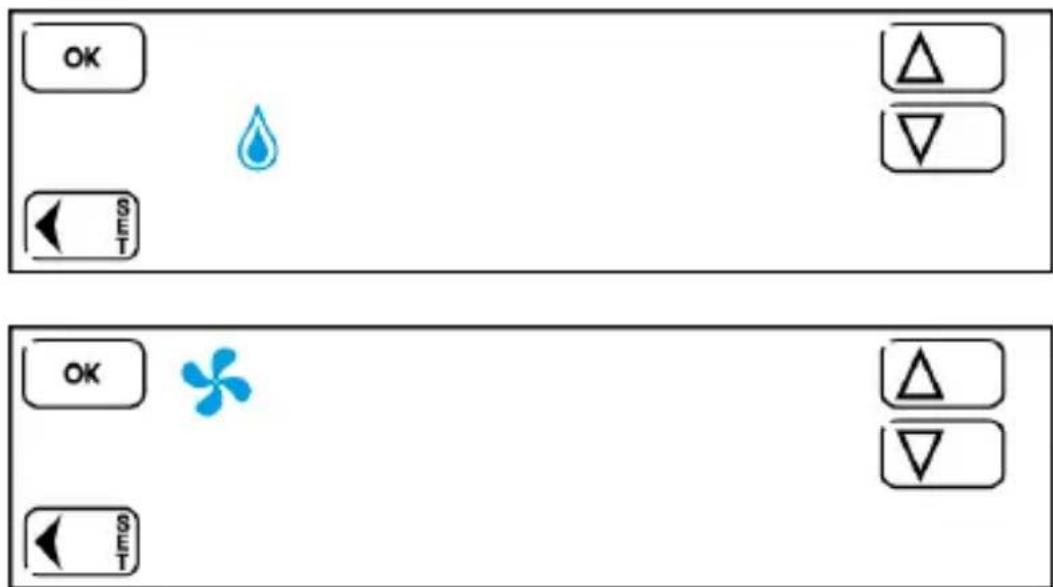

1-MODE ETE-HIVER
Un de ces 2 écrans est affché

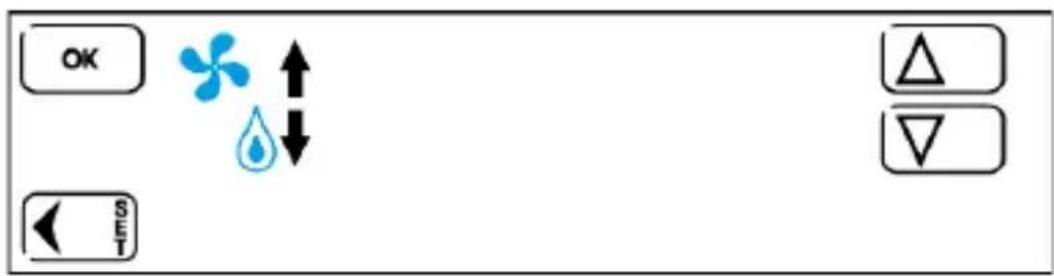

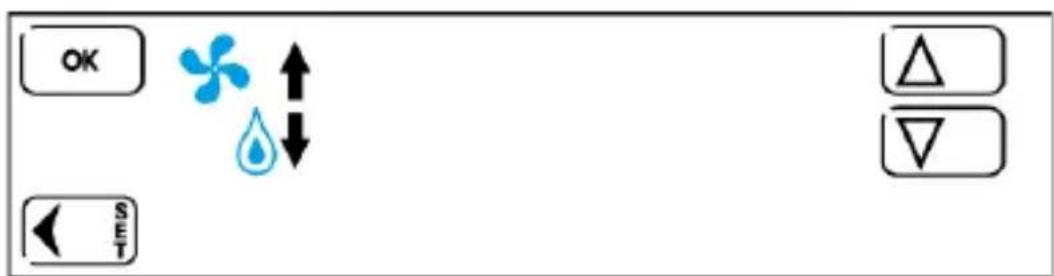

Le symbole indique le mode hiver (chauffage), alors que le symbole indique le mode ete (conditionnement d'air).
Utiliser les touches et pour passer d'un mode à l'autre.
Appuyer sur OK pour confirmer lechioix et passer au menu suivant.
Pour quitter le menu avancé appuyer sur ou appuyer sur OK plusieurs jours jusqu'à ce que l'écran OFF soit affché.
Si un réglage a été modifié leprogrammateur émettra 3 bips pour confirmer que les changements ont été sauvegardés.
2 - FONCTION HORS GEL
Après avoir choisi le mode esté ou hiver, presser OK pour voir la fonction Hors gel affichée à l'écran.
Avec les touches et, regler la température désirée dans une plage comprise entre 2^ et 8^ .
Appuyer sur OK pour confirmer et aller au menu suivant.
Pour quitter le menu avancé, appuyer sur « S » ou appuyer sur « F » plusieurs fois jusqu'à ce que l'écran OFF soit affché. Si un réglage a été modifié leprogrammateur émettra 3 bips pour confirmer que les changements ont été sauvegardés.

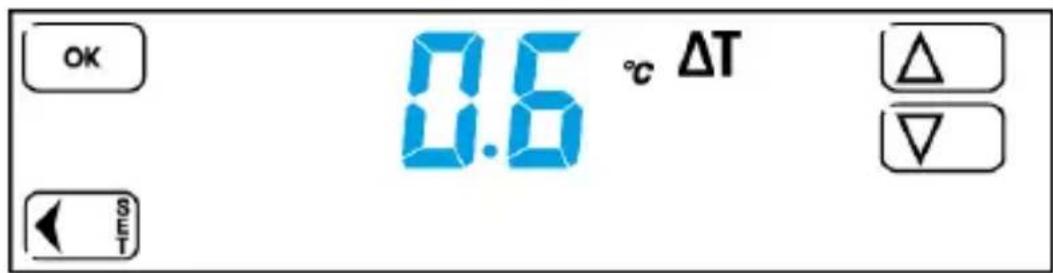

3 - DIFFERENTIEL THERMIQUE
Apres avoir configuré la température hors gel avec OK, l'écran suivant est affché.
Le différentiel thermique sert à régler leprogrammateur correctement selon le type d'installation à commander.
Avec les touches et régier le différentiel thermique dans un plage comprise entre 0.1^ et 0.9^
Appuyer sur OK pour confirmer et passer au menu suivant
Pour quitter le menu avancé appuyer sur éou appuyer sur éplusieurs fois jusqu'à ce que l'écran OFF soit affché.
Si un réglage a été modifié leprogrammateur émettra 3 bips pour confirmer que les changements ont été sauvegardés.

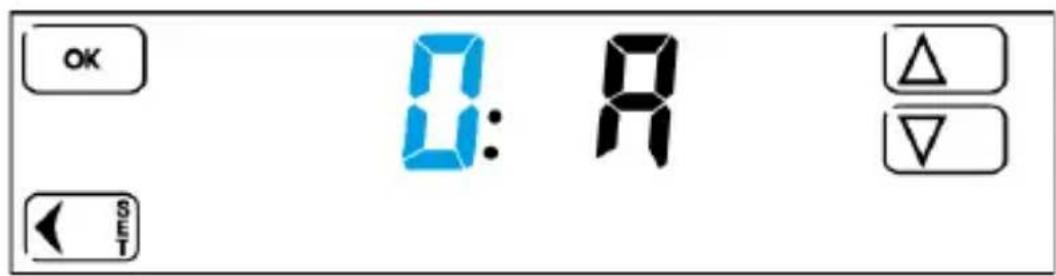

4 - FONCTION ANTI GRIPPAGE DE LA POMPE
Après avoir reglé le différentiel thermique, presser OK pour voir la fonction anti-grippage pompe affichée à l'écran.
(Fonction anti-grippage de la pompe)
L'anti grippage pompe est une fonction que l'appareil généra comme une temporisation repos-travail.
En saisissant une valeur comprende entre 1 et 99 heures, l'appareil fermerason contact pendant 30 secondes, chaque fois que le temps programmeest ecoulé.
Example:

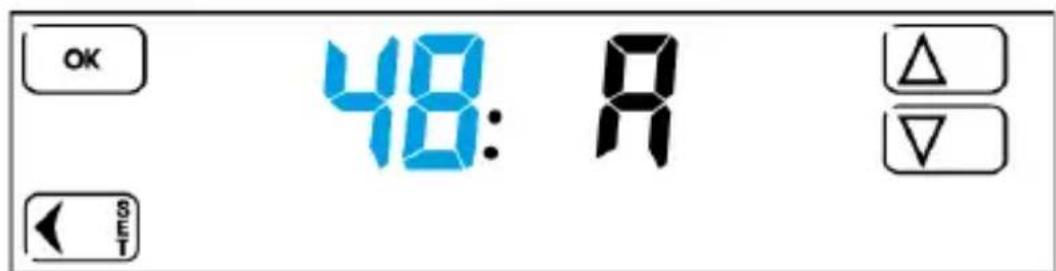

En programmant avec les touches la valeur 48 (48 heures = 2 jours) et après avoir confirmé avec OK, le thermostat fermera le contact du relais tous les 2 jours pendant 30 secondes.
Après avoir activé la fonction dans le menu, le départ du comptage commencerera après le dernier arrêt du relais.
Pour quitter le menu avancé appuyer sur « é » ou appuyer sur « é » plusieurs fois jusqu'à ce que l'écran OFF soit affché.
Si un réglage a été modifié le programmeur émettra 3 bips pour confirmer que les changements ont été sauvégardés.
5-FONCTION HEURE LEGALE
Cette fonction permet de régler le programmeur de façon à ce que:
- le changement d'heure légale se fasse automatiquement (chiffre 1 à l'écran)
- le changement d'heure légale ne se fasse pas automatiquement (chiffre 0 à l'écran)
- on puisse decide si, par exemple, le jour 1 sera Lundi ou Dimanche (chiffre 2 à l'écran)
L'écran suivant est affché:
En confirmant avec OK, l'appareil effectuera le changement d'heure légale automatiquement.
Avec les touches et il est possible de modifier cette donnée en saississant (zero) de façon à ce que la commutation de l'heure légale ne se fasse pas automatiquement mais manuellement.

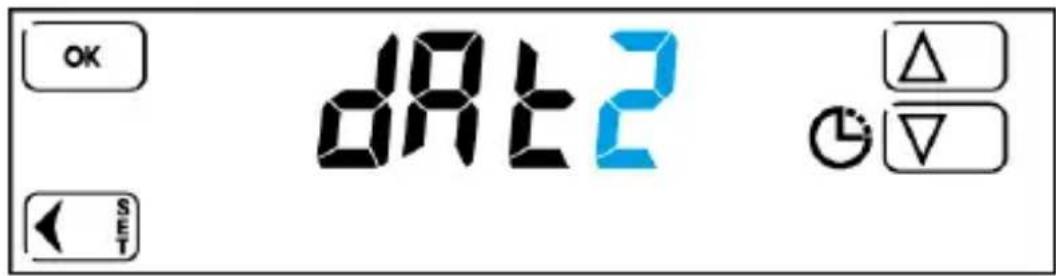

En agissant sur les touches en programmant la valeur 2, on pourrait insérer manuellement (au moyen des touches HEURE ET DATE) le jour de la semaine.
Appuyer sur OK pour confirmer et acceder au prochain menu. Sortir du menu avancé et réaliser la modification du jour 1 de la manière suivante: Appuyer sur pendant 3 secondes (l'écran indiquera OFF).
Appuyer sur pour allumer l'appareil.
Appuyer maintainant sur Les heures et les minutes vont apparaitre et ensuite la barre des jours de la semaine.
Utiliser les touches et bourslectionner le jour souhaite.
Exemple: si aujourd'hui nous sommes mercredi et si l'on veut selectionner Dimanche comme jour 1 (mercredi sera alors le jour 4 de la semaine), selectionner 4 sur I'écran et confirmer avec OK.
NOTE
Seule 1 des 3 options peut être sélectionnée donc, si 1 ou 0 est selectionné, le premier jour de la période sera par défaut Lundi, si au contraire 2 est selectionné, on poursra programmer le jour, mais le changement de l'heure légale n'intervendra pas automatiquement.
6 - VERROUILLAGE PAR CODE PIN
Avec ce menu, il est possible de régler le produit afin de bloquer uniquement l'écran, ou de bloquer entièrement le thermostat programmable (voir page. 12). Dans le menu avancé, appuyer sur le bouton OK jusqu'à visualiser l'écran suivant:
Utiliser les touches et poursuêter le PIN personnel en seLECTIONnant un nombre compris entre 001 et 999.
Après avoir activé la fonction verrouillage, à partir de l'écran principal, maintainir la touche pendant 3 secondes pour bloquer l'écran (voir page 11), oumaintenir pendant 3 secondes, entre le code PIN régle précédemment, ensuite presser OK pour activer la fonction de manipulation indésirable (voir page 12).
Effectuer la même procédure pour le déverrouillage.
NOTE
En cas d'oubli du code PIN, insérer le code de déblocage 513.
Lorsque l'appareil sera débloqué, il est conseillé d'aller dans le menu avancé pour vérifier et/ou modifier le PIN personnel précédemment inséré.
7 - FONCTION ECONOMIE D'ENERGIE E1

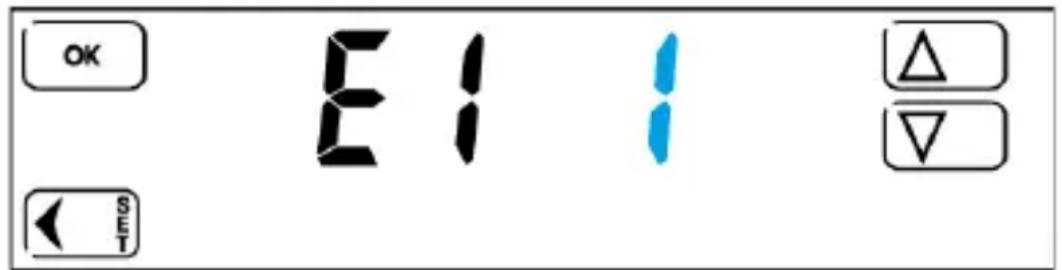

Quand la fonction Économie d'énergie E1 (ECO1) est active, le programmeur enregistre les données heures par heures, jour après jour, afin d'analyser le profil de l'ambiance. Les données viennent s'enregistrer sur la mémoire interne du programmeur et vont être utilisées pour faire un historique de l'ambiance (ex: inertie du système de chauffage), afin de faire une régulation optimale: ce qui améliore le comport. Cette fonction réduit significativement la consommation d'énergie. Une fois dans le menu avancé appuyer sur OK plusieurs fois jusqu'à la fonction E1.
Utiliser les touches et pour selectionner le mode désiré.
E1 = 0 Fonction OFF
E1 = 1 Fonction ON
E1 = 2 Pour systèmes dotés de vannes avec un temps d'ouverture compris entre 10 et 90 secondes
NOTE
La fonction ECO 1 est conseillée pour des régulations à haute inertie (convecteurs à accumulation, planchers).
Déconseillée pour des systèmes à ventilation forcee.
8 - FONCTION ECONOMIE D'ENERGIE E2

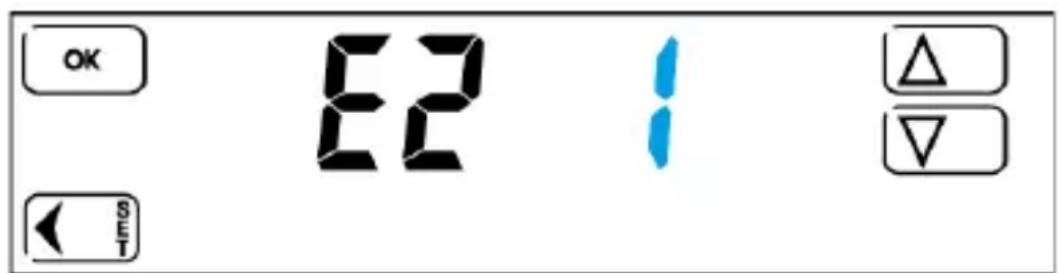

Avec la fonction Économie d'énergie E2 (ECO) active, le programmateur détermine le temps nécessaire pour atteindre la température désirée. cette fonction permet d'anticiper l'allumage du système de chauffage automatiquement. La régulation est de type dynamique: le programmateur effectue des mesures tout au long de l'année. Il prend en compte les saisons, le rayonnement solaire, et ajuste automatiquement le temps d'activation du système de chauffage (par rapport à l'inertie). Exemple: s'il faut 1h30 pour augmenter la température de 4^ en janvier mais seulement 40 minutes en mars, la fonction ECO2 prendra ce temps en compte.
NOTE

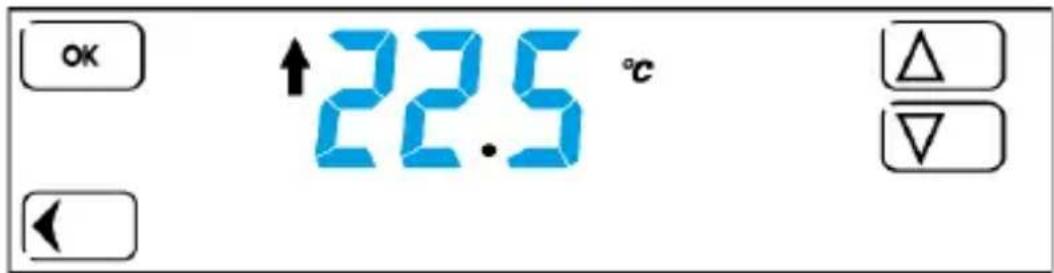

Lorsque leprogrammateur effectue l'anticipation du démarrage automatique (par rapport à la période horaire programmée), le symbole ↓ sera visible sur le menu principal.
NOTE
Lorsque la fonction E2 est selectionnée, leprogrammateur a besoin de quelques jours pour enregistrer les valeurs de l'ambiance.
9 - DEMARRAGE RETARDE
Cette fonction sert à retarder le démarrage de 30 minutes par rapport à la période horaire programmée.
Après le menu ECONOMIE D'ENERGIE E2 apparaitra l'affichage suivant:
Presser une des touches pour enregistrer la fonction et confirmer avec OK.
Il est possible à présent de sorting du menu avancé, en appuyant plusieurs fois sur la touche OK ou sur la touche « S T » jusqu'à entendre trois bip qui confirmeront la modification.
Le programmeur est maintainant eteint.
Appuyer sur la touche pour allumer le programmeur et suivre les réglages de la page 22.
10-RESET
Cette fonction sert à rétablit toutes les données d'usine.

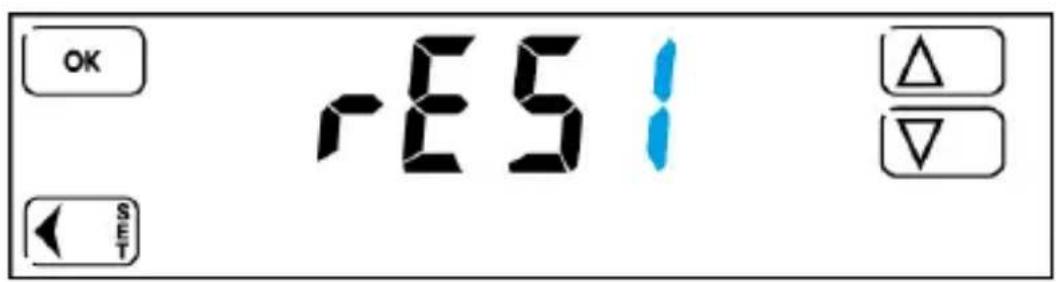

Avec les touches afficher ES1.
Après avoir confirmé avec OK, le programmeur va s'éteindre complètement et il va se ré-allumer en affichtant la première version du software et ensuite l'écran principal.
Le produit sera rétablit avec les données d'usine.
NOTE
L'heure et la date ne seront pas effacées.
A partir de la position OFF appuyer sur le centre de l'écran pendant quelques secondes. Il est alors possible d'entrée dans le mode "ADMINISTRATEUR".
Il est utilisé pour rentrer les valeurs maximales et minimales de température utilisables pour une saison donnée, soit pour le chauffage, soit pour le conditionnement d'air.
En saississant un code PIN "ADMINISTRATEUR" il n'est plus possible de selectionner dans le menu avancé le mode Eté ou Hiver ni d'utiliser la fonction calibrage.
Lorsqu'on rentre pour la première fois dans le setup administrateur IL N'EST PAS demandé de code d'entrée.
Si par la suite il a été introduit un code PIN (différent de "000") la demande du code apparait. Si on introduit un code erroné il apparait ERR pendant quelques instants et l'appareil returne en OFF.
Après 3 tentatives infructueuses, on ne pourra plus insérer de code PIN pendant 20 secondes.
Le sigle Err apparaitra fixe sur I'ecran.
ATTENTION
le code PIN, s'il est perdu, ne peut etre recupere meme en faisant un reset du thermostat.
Nous conseillons de noter en lieu sur le code introduit.
NOTE
La fonction RESET, avec le code PIN ADMINISTRATEUR = 000 rétablit TOUTES les données d'usine, y compris les valeurs maximales et minimales de température introduites dans la fonction ADMINISTRATEUR.
Avec le code PIN ADMINISTRATEUR différent de zéro, TOUT sera rétabli à l'exception des valeurs introduites avec la fonction ADMINISTRATEUR.
A partir de la position OFF appuyer sur le centre de l'écran pendant quelques secondes.
Selectionner le mode ETE/HIVER.
Afficher la valeur maximale de la température régable par l'utilisateur
Afficher la valeur minimale de la température régable par l'utilisateur
Il est alors possible si on le souhaite, d'insérer le code de blocage "000"
A partir de la position OFF appuyer sur le centre de l'écran pendant quelques secondes. Afficher le code avec les flèches (s'il a été précédemment inséré) et appuyer sur OK
Selectionner le mode ETE/HIVER
Afficher la valeur maximale de la température régable par l'utilisateur
Afficher la valeur minimale de la température régable par l'utilisateur
Il est alors possible si on le souhaite, d'insérer un code de blocage

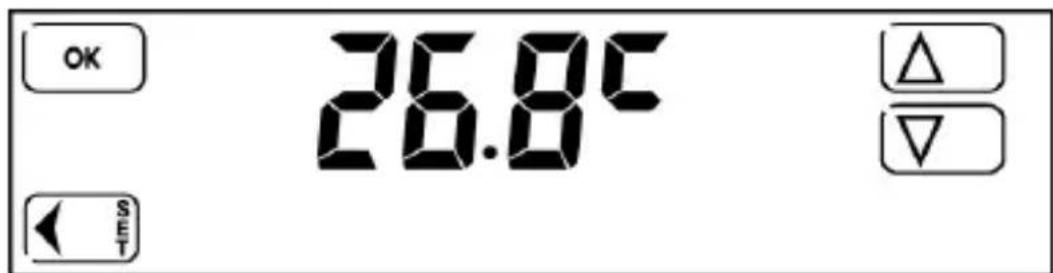

CALIBRAGE
Le programmeur est fourni avec un réglage d'usine.
Si l'on peut modifier la valeur de température mesurée et vue sur l'écran, il faut procéder comme suit.
En partirant de l'écran principal, presser pendant 4 secondes la touche (OFF), il apparaitra sur l'écran.
Ensuite, avec les touches afficher la valeur désirée et avec la touche OK confirmer la modification et sortir du mode calibrage.
Si aucune action n'est faite sur les touches après quelques secondes, le produit sortira par lui-même du menu, enprésentant de nouveau l'écran principal.
Si l'on peut revenir au calibrage d'usine, entrer dans le menu avancé et faire un reset du programmateur.
FUNCTION NFC
Le programmeur est donc pour être programmé avec un smartphone équipé de la technologie NFC.
Activer le NFC sur le smartphone .
Approcher le téléphone duprogrammateur en le positionnant comme indiquésur la figure.
L'application sera téléchargeée sur le smartphone à partir du play store de Google
Après avoir télécharge l'APP il est impératif de ne pas bouger le téléphone pendant la communication/programmation avec le programmateur.
