Type de produit	Thermostat programmable
Marque	Finder
Modèle	1C.717
Alimentation	2 piles alcalines (type AA, 1,5 V)
Dimensions (approx.)	85 x 85 x 30 mm
Poids (approx.)	150 g (piles incluses)
Types de systèmes compatibles	Chauffage (Hiver) et climatisation (Été)
Nombre de niveaux de température	3 (bas, intermédiaire, haut)
Programmation horaire	Programmation sur 24 heures, par jour ou par bloc de jours
Mode manuel	Oui, avec réglage temporaire de la température
Fonction vacances	Maintien d'une température définie pendant une durée programmable (jusqu'à 9999 h)
Fonction dérogation	Modification temporaire des températures pour les 24 prochaines heures
Fonction antigel	Protège l'installation contre le gel en mode Hiver et arrêt (OFF)
Différentiel thermique réglable	De 0,1 °C à 0,9 °C
Verrouillage écran	Simple (touche B) ou par code PIN (4 chiffres, code par défaut 0000)
Code PIN de secours	5137 (en cas d'oubli)
Anti-grippage pompe	Activation de la sortie pendant 30 s à intervalle réglable (00 à 99 h)
Affichage	Écran LCD avec icônes (heure, température, modes, jours)
Nettoyage	Avec un chiffon humide uniquement
Installation	À 1,5 m du sol, loin des sources de chaleur et des courants d'air
Température de fonctionnement	0 °C à 40 °C (estimation)
Garantie	2 ans (selon législation en vigueur)

FOIRE AUX QUESTIONS - 1C.717 Finder

Comment installer le thermostat Finder 1C.717 ?

Installez le thermostat à environ 1,5 m du sol, loin de toute source de chaleur (radiateur, soleil) et des courants d'air. Ouvrez le programmeur en appuyant sur le pivot à gauche, fixez la partie arrière au mur, puis raccordez la charge (chaudière, pompe) selon le schéma électrique (fig. 2). Veillez à respecter la tension maximale indiquée à l'intérieur du thermostat.

Comment régler l'heure et la date sur le thermostat ?

Après avoir mis les piles ou en appuyant pendant 2 secondes sur PRG, sélectionnez l'heure, la date et la fonction Été/Hiver. Utilisez les touches + et - pour modifier, puis OK pour confirmer. Pour paramétrer le jour de la semaine, réglez le numéro du jour (1 à 7) dans le menu DAT 0.

Comment programmer la température sur 24 heures ?

Appuyez sur PRG pour entrer dans la programmation. Sélectionnez le ou les jours avec OK (fond noir). Ensuite, le graphique heures/température apparaît : à chaque heure, choisissez le niveau de température (bas, intermédiaire, haut) avec les touches +/- et confirmez avec OK. Répétez pour chaque heure. Pour sortir, appuyez 2 secondes sur ←.

Comment utiliser la fonction vacances ?

Appuyez 2 secondes sur la touche VAC (ou PRG selon modèle) pour entrer dans le menu. Utilisez ↑/↓ pour régler la durée (heures/minutes jusqu'à 100 h, puis uniquement heures jusqu'à 9999 h) et confirmez avec OK. Ensuite, réglez la température souhaitée et confirmez. Le décompte commence, symbolisé par une icône de mouvement circulaire.

Comment verrouiller l'écran avec un code PIN ?

Dans les réglages complémentaires, appuyez 2 secondes sur PRG pour entrer dans le menu. Sélectionnez l'option de blocage PIN, puis entrez un code à 4 chiffres (par défaut 0000) avec les touches +/- et confirmez avec OK. Pour verrouiller, appuyez 2 secondes sur la touche B ou . Pour déverrouiller, appuyez 2 secondes sur la même touche, entrez le code et confirmez.

Que faire si j'ai oublié mon code PIN ?

Utilisez le code de secours 5137. Appuyez 2 secondes sur la touche de verrouillage, entrez 5137 avec les touches +/-, confirmez avec OK. L'écran se déverrouille. Ensuite, allez dans les réglages complémentaires pour modifier le code PIN.

Comment remplacer les piles du thermostat ?

Dès que l'icône de pile clignote, remplacez les piles par des neuves (type AA, 1,5 V). Ouvrez le thermostat en appuyant sur le pivot (fig. 1), retirez les anciennes piles, insérez les neuves en respectant la polarité. Si le symbole BATT clignote, le relais est désactivé ; changez les piles immédiatement. Les réglages (heure, date) sont conservés si vous agissez à la première indication.

Comment activer la fonction antigel ?

La fonction antigel est active lorsque le thermostat est en mode Hiver et en position OFF. Elle protège l'installation contre les basses températures. Vous pouvez régler la température antigel entre 2 °C et 8 °C dans les réglages complémentaires (appuyez 2 secondes sur PRG, sélectionnez Fonction antigel, réglez avec +/- et confirmez avec OK).

Comment copier un programme de température d'un jour à un autre ?

Appuyez sur PRG, sélectionnez le jour source, appuyez à nouveau sur PRG. Utilisez les touches ↑/↓ pour choisir le ou les jours de destination (ex: 3 et 5) et confirmez avec OK (les jours sélectionnés apparaissent en fond noir). Continuez jusqu'au graphique heures/température, puis appuyez sur OK pour copier le programme. Les jours cibles auront la même programmation.

Comment nettoyer le thermostat Finder 1C.717 ?

Utilisez un chiffon humide (pas de produits chimiques) pour nettoyer l'écran et le boîtier. Ne plongez jamais l'appareil dans l'eau et évitez les solvants. Avant de nettoyer, assurez-vous que l'appareil est hors tension.

MODE D'EMPLOI 1C.717 Finder

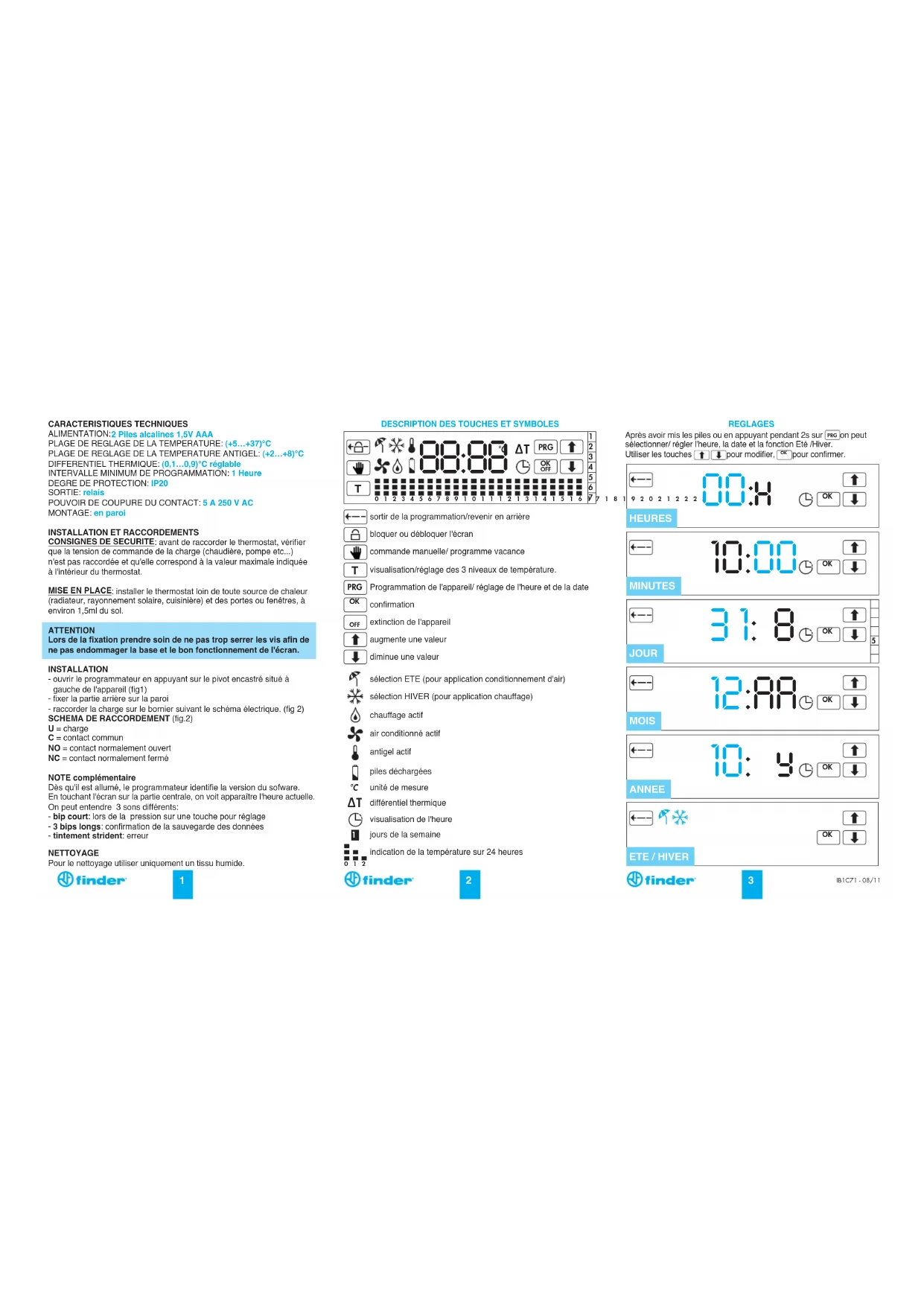

CONSIGNES DE SÉCURITÉ: avant de raccorder le thermostat, vérifier que la tension de commande de la charge (chaudière, pompe etc...)

Il est pas raccordée et qu'elle correspond à la valeur maximale indiquée à l'intérieur du thermostat.

MISE EN PLACE: installer le thermostat loin de toute source de chaleur (radiateur, rayonnement solaire, ciusinière) et des portes ou fenêtes, à environ 1,5ml du sol.

Attention

Lors de la fixation, prenez soin de ne pas serrer les vis afin de ne pas endommager la base et le bon fonctionnement de l'écran.

Installation

• ouvrir le programmeur en appuyant sur le pivot encastré situé à

gauche de l'appareil (fig. 1)

-fixer la partie arrière sur la paroi

• raccorder la charge sur le bornier suivant le schéma électrique. (fig. 2)

SCHEMA DE RACCORDEMENT (fig. 2)

U = charge

C = contact commun

NO = contact normalement ouvert

NC = contact normalement fermé

Note complémentaire

Dès qu'il est allumé, le programmeur identifie la version du software.

En touchant lecran sur la partie centrale, on fait apparaître l'heure actuelle. On peut entendre 3 sons différents:

-bip court: lors de la pression sur une touche pour réglage - 3 bips longs: confirmation de la sauvegarde des données - sifflement strident: erreur

Nettoyage

Pour le nettoyage utiliser uniquement un tissu humide.

finder

DESCRIPTION DES TOUCHES ET SYMBOLES

sortir de la programmation/revenir en arrière B bloquer ou débloquer l'écran commande manuelle/programmevacance T visualisation/déclage des 3 niveaux de température. PRG Programmation de l'appareil réglage de l'heure et de la date OK confirmation OFF extinction de l'appareil augmente une valeur diminue une valeur

selection ETE (pour application conditionnement d'air) selection HIVER (pour application chauffage) chauffage actif air conditionne actif antigel actif pilesechéarges C unite de mesure T differentiel thermique visualisation de l'heure 1 jours de la semaine indication de la tempéature sur 24 heures

REGLAGES

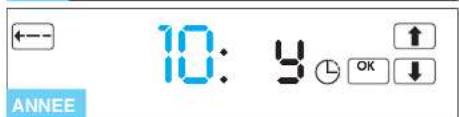

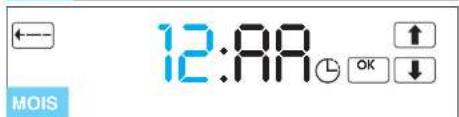

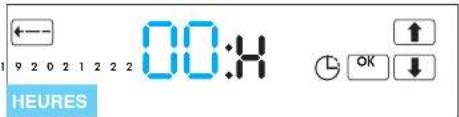

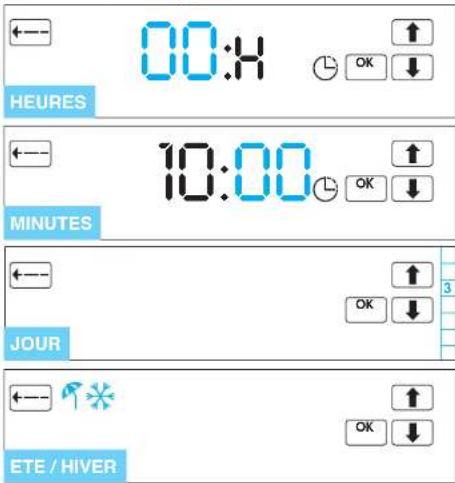

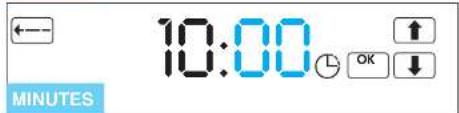

Après avoir mis les pilles ou en appuyant pendant 2s sur Preson peut sélectionner/régler l'heure, la date et la fonction Été/Hiver. Utiliser les touches pour modifier, pour confirmer.

finder

[81C71-08/1]

Si dans le menu "RELAGGES COMPLEMENTAIRES DISPONIBLES", on affiche Dat 0, l'écran indiquera les écrams suivants:

En sélectionnant DAT 0, on ne devra pas restreindre le jour, le mois, l'année mais uniquement le numéro du jour courant, en utilisant les boutons

Ce enregistrement affectera par exemple le jour 1 à Dimanche ou Lundi.

Appuyer sur la touche pour activer ou déactiver le mode manuel, la température en mémoire va apparaître ; il est possible de modifier cette température avec les touches (1) si on n'intervient pas sur aucune touche, la température ambience va s'afficher. En appuyant sur (2) on sort du mode manuel.

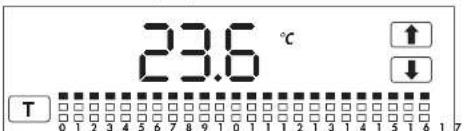

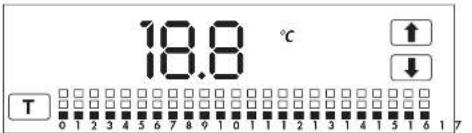

Reglages temperatures

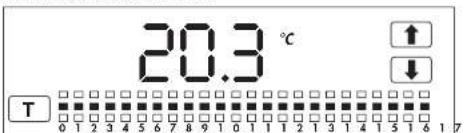

Modifier la température en agissant sur 1 confirmer avec pour passer au troisième niveau.

Modifier la température en agissant sur [ ] appuyer sur T pour retourner à l'écran principal.

NOTE: le premier niveau sera la température la plus basse des 3 niveaux, le deuxième sera le niveau intermédiaire et le troisième, la température la plus élevée.

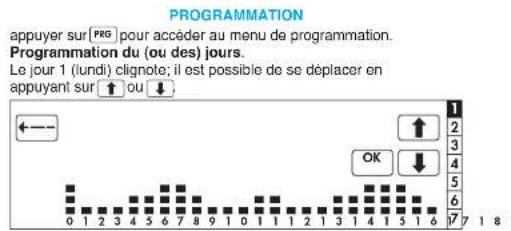

On sélectionne le (ou les) jour(s) désiré(s) (par exemple 3 et 5) avec [ok]. Les jours sélectionnées seront mis en évidence en s'affichant sur un fond noir. Poursuivre jusqu'à ce que le graphique heures/temperature clignote, appuyer alors sur [ok].

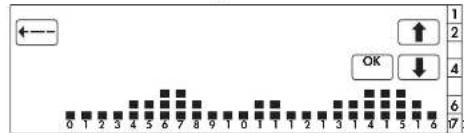

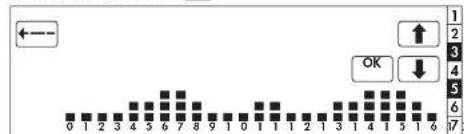

Programmation de la température sur 24 heures. Sur le graphique heures/température, le carré correspondant au point 0 clignote, avec on sélectionne le niveau de température, avec ck'' on confirme en passant à l'heure suivante. Programmer de la même manière toutes les heures de la journée.

NOTE: avec la touche on revient en arrière d'un pas. Un appui pendant 2 sec permet de sortir de la programmation, en sauvegardant les opérations confirmées jusqu'à ce moment avec la touche .

finder

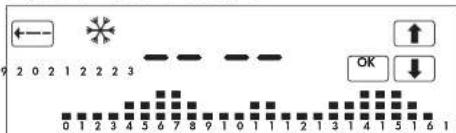

Fonction derogation

Appuyer sur les touches et pour acceder à la fonction: il est possible de modifier, temporarientment, les valeurs de température sur 24 heures. La programmation no sera pas sauvogardee et dura/ une QUIUMEMENT 24 heures. Modifier les 3 niveaux de temperature (pour chaque-heure de la journee) en partant de l'heure actuelle. AVEC les touches regler le niveau de temperature souhaite, confirmer en passant a l'heure suivante avec

Terminer la programmation, sans presser aucune touche, après 3 sec la fonction dérogation s'active, indiquée sur l'écran par un symbole de mouvement séquentiel circulaire.

Pendant la sélection des paramètres, un appui prolongé permet de sortir de la fonction. Pendant le déroulement de la fonction, un seul appui permet d'en sortir. Dans les 2 cas les données ne sont pas sauvegardées.

181920212223

finder

Programme vacances

FONCTION Temps - température

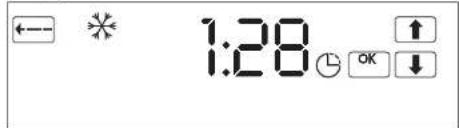

Utiliser cette fonction pour maintenir, pendant un temps déterminé, une certaine température. Entrer dans le menu en appuyant sur pendant 2 sec, les touches ↓ ↓ pour sélectionner les temps et confirmer avec [OK]

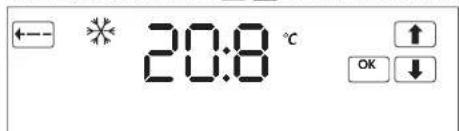

Ensuite, toujours avec les touches ↓, sélectionner la température,

En confirmant par [ox] le décompte du temps commencera, symbolisé sur l'écran par une icône de mouvement séquentiel circulaire. Pour partir, appuyer sur la touche Appuyer sur T pour visualiser la temperature programmée.

Dans la programmation, on peut programmer les heures et minutes jusqu'à 100H. Au-delà, on peut programmer uniquement l'heure jusqu'à 9999 h (9999h = 416 jours).

finder

[81C71-08/11]

Visualisation et programmations multiples (COPIE) visualisation

Appuyer sur Prê, utiliser les touches 1 pour sélectionner les chiffres liés aux jours de 1 à 7 et visualiser le programme correspondant

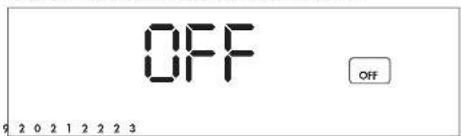

Fonction antigel

La fonction antigel est active lorsque le programmeur est en mode hiver et en position OFF. Il protège l'installation contre les basses températures.

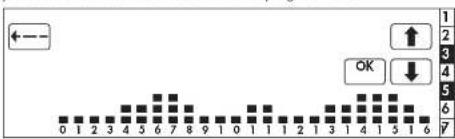

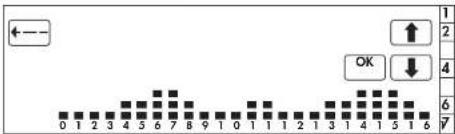

Copie et programmations multiples

Appuyer sur Prog avec le jour pour aller sur le jour et appuyer sur Prog. Avec le jour se positionner sur le nombre/jour ou les jours concernées par la copie (exemple 3 et 5) et confirmer avec (le ou les jours sélectionnées seront mises en évidence par un noircissement du fond). Continuer de se positionner avec et jusqu'à faire clignoter le diagramme heures/températures ; en appuyant sur les jours sélectionnées auront alors la même programmation.

En cas d'activation du chauffage, les icônes apparaissent sur l'écran.

En appuyant ← pendant 2 secondes, les numéros/jours restant seront visualisés ; pour copier d'autres programmes, suivre la même procédure ou toucher ← pour sortir définitivement du programme.

181920212223

finder

finder

Reglages complementaireds disponibles

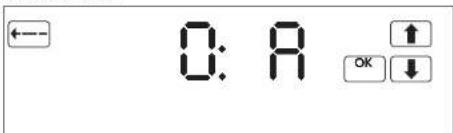

À partir de l'écran général, toucher [ɔːr], puis sur l'écran suivant appuyer sur [ɔːr] pendant 2 sec, on peut sélectionner les séquences:

Fonction antigel: sélectionner des valeurs comprises entre 2°C et 8°C avec les touches. Confirmer avec OK.

Différentiel thermique: afficher des valeurs comprises entre 0.1°C et 0.9°C avec les touches. Confirmer avec [ok]

Anti-grippage pompe: c'est une temporisation pause travail. Définir avec les touches ↑ ↓ des valeurs comprises entre 00 et 99 heures. Avec 00 la sortie est OFF, tandis qu'avec des valeurs différentes de 00, la sortie sera ON pendant 30 sec (ex: si la valeur 48 est enregistrée, on aura toutes les 48 heures, la sortie ON pendant 30 sec.).

finder

[81C71-08/1]

Sélection de l'heure légale : sélectionner avec les touches des valeurs comprises entre 0 et 2. Dat 0 : besoin de sélection du jour entre 1 et 7. Dat 1 : mise à jour automatique de l'heure légale. Dat 2 : l'heure légale ne sera pas mise à jour.

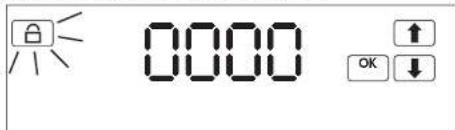

Blocage de l'écran avec code PIN : 4 chiffres apparaissent (0000). Modifier ces chiffres avec confirmer avec OK. Avec 0000 le verrouillage n'est pas actif (le code ne sera pas demandé pour débloquer l'écran). Avec une valeur différente de 0000, le verrouillage est actif (il sera demandé pour débloquer l'écran).

Blocage de l'ecran

Blocage de l'écran (blocage simple) Appuyer pendant 2s sur la touche 3 bip confirme le blocage de l'écran. Il est possible de visualiser pendant quelques secondes l'heure, en appuyant sur le centre de l'écran. Pour débloquer l'écran, appuyer sur la touche pendant 2s

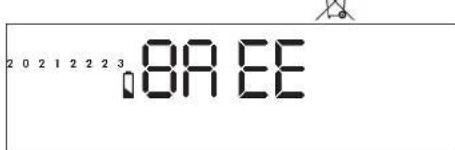

Le programmeur affiche 3 indications: - Symbole d'une pile: le fonctionnement du programmeur sera prochainement compromis. - Symbole pile clignotant: indique la nécessité d'un changement imminent des piles. - Indication BATT clignot: le programmeur se positionne en OFF, le relais est désactivé et BATT apparaît alternativement. Pour remplacer les piles, voir fig 3; l'élimination des piles se fait suivant la norme environnementale en vigueur.

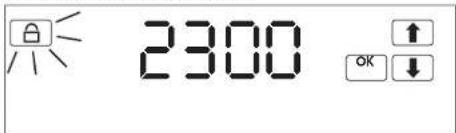

Blocage de l'écran (avec code PIN) : Appuyer pendant 2 sec sur la touche, il apparait 4 chiffres ; modifier les chiffres avec les touches en insérant le code précédemment introduit (voir mode "autres sélections disponibles"). Appuyer sur pour confirmer et activer le blocage. En appuyant sur la température, on visualise l'heure actuelle. Pour débloquer l'écran, appuyer sur pendant 2 sec, insérer le code correct et confirmer avec. En cas de code err., il apparait Err.

NOTE En remplaçant les piles à la première indication, l'heure et la date seront sauvegardées.

NOTE En cas d'oubli du code PIN, débloquer l'écran en insérant le code 5137, puis returner au mode "SELECTIONS DISPONIBLES COMPLEMENTAIES" pour retrouver le code Insérer précédement.
