Notice d'installation et d'utilisation

1. Specifications
2. Dimension
3. Installation et connexion
4. Accessoires
5. Câblage électrique
6. Mise en service initiale de l'unité
7. Guide de dépannage

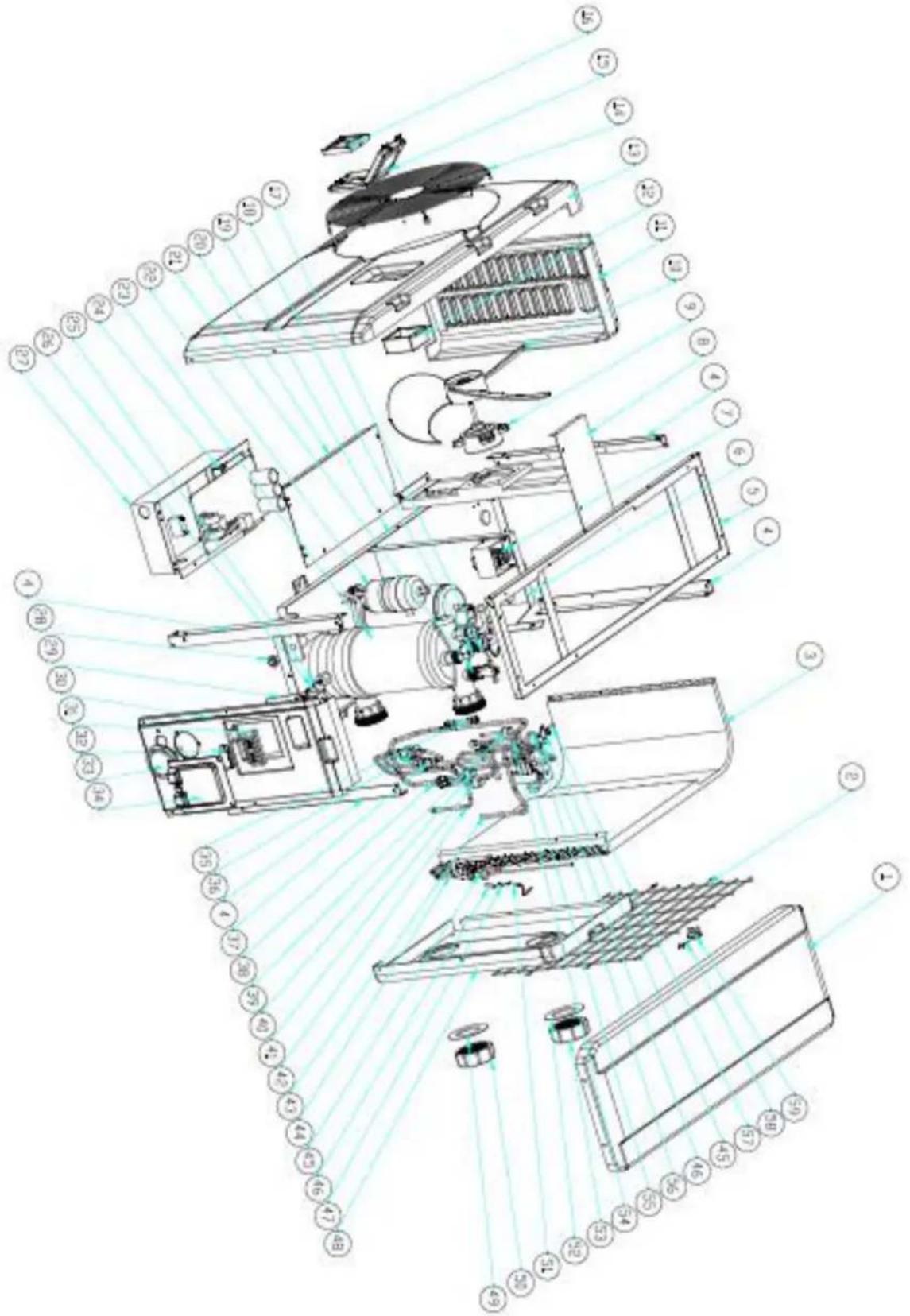

8. Schéma éclaté
9. Entretien 10. Garantie et renvoi

Nous vous remercions d'avoir choisi la pompe à chaleur de piscine hydro pro inverter pour chauffer l'eau de votre piscine, elle va chauffer l'eau de votre piscine et la maintenir à une température constante lorsque la température ambiantе est de -10 à 50°C.

ATTENTION : Ce manuel contient toutes les informations nécessaires à l'utilisation et à l'installation.

Pompe à chaleur.

L'installateur doit lire le manuel et suivre attentivement les instructions d'utilisation, de mise en œuvre et de sécurité du produit.

L'installateur est responsable de l'installation de l'appareil et du respect des instructions du fabricant et des réglementations en vigueur. Le non-respect de ce manuel implique l'exclusion de toute garantie.

Le fabricant décline toute responsabilité des dommages occasionnés aux personnes, objets et des erreurs de l'installation dans de mauvaises conditions.

Toute utilisation à des fins non conformes à celles qui sont à l'origine de sa fabrication sera considérée comme dangereuse.

ALERTE

• Vous devez évacuer l'eau de la pompe à chaleur, pour empêcher des dommages de gel au cours des saisons d'hiver ou pendant une longue période d'inactivité.
• Coupez le câble alimentaire que vous voulez ouvrir le cabinet.
• Bien protégez le contrôle de l'humidité avec la couverture d'isolation. L'installez dans les endroits déquats.

1. Caractéristiques techniques

1.1 Pompe à chaleur de Piscine hydro-pro inverter

Modèle		Inverter 07	Inverter 10	Inverter 13	Inverter 17	Inverter 21
Item No.		7018545	7018546	7018547	7018548	7018549
* Performance Air 2℃, Eau 2℃, Humidité 80%
Chauffage	kW	7-3.6	10-2.3	13-2.6	17-3.8	20-4
Consommation d'énergie	kW	1.06-0.3	1.52-0.18	1.94-0.2	2.54-0.29	2.98-0.3
C.O.P.		12-6.6	13-6.6	13-6.7	13-6.7	13-6.7
* Performance Air 16, Eau 26, Humidité 70%
Chauffage	kW	5.1-2.5	7.1-1.9	9.6-2	11.5-3	14-3
Consommation d'énergie	kW	1-0.38	1.4-0.25	1.84-0.27	2.2-0.37	2.7-0.37
C.O.P.		6.5-5.1	7.5-5.1	7.5-5.2	8.2-5.2	8.2-5.1
* Performance Air 36, Eau 2℃, Humidité 40%
Refroidissement	kW	3.6-1.68	5.0-1.21	6.6-1.4	8.3-2.0	9.7-2.06
Consommation d'énergie	kW	1.25-0.44	1.75-0.28	2.3-0.31	2.88-0.42	3.68-0.4
E.E.R.		3.78-2.88	4.25-2.88	4.49-2.88	4.73-2.88	5.11-2.64
Débit d'eau conseillé	m³/h	2.50	3.00	4.00	5.00	6.00
Alimentation de ventilateur	w	5-20	8-40	8-40	10-50	10-50
Voltage		220~240V/50Hz/1PH
Courant maximal	A	4.43	6.65	8.57	11.31	12.98
Fusible	A	12	18	24	31	36
Diamètre entrée-sortie mm		50
Quantité de ventilateur		1	1	1	1	1
Ventilation type		Horizontal	Horizontal	Horizontal	Horizontal	Horizontal
Compresseur		GMCC	GMCC	MITSUBISHI	MITSUBISHI	MITSUBISHI
Niveau de brut à 1m	dB(A)	40-50	40-52	40-54	41-56	41-56
Dimension nette	mm	1008*380*577	1050*440*709		1050*450*870
Poids net	Kg	54	68	78	98	108
Dimension d'emballage	mm	1095*430*705	1130*470*850		1140*480*1010
Poids brut	Kg	66	73	83	113	123

• Les données ci-dessus sont sujettes à modification sans préavis.

1.2 Pompe à chaleur de Piscine hydro-pro inverter

Modèle		Inverter 26	Inverter 26T	Inverter 35	Inverter 35T
Item No.		7018550	7018551	7018552	7018553
* Performance Air 2℃, Eau 2℃, Humidité 80%
Chauffage	kW	26-6.8	26-6.8	35-7	35-7
Consommation d'énergie	kW	3.88-0.52	3.88-0.52	5.22-0.54	5.22-0.54
C.O.P.		13-6.7	13-6.7	13-6.7	13-6.7
* Performance Air 16, Eau 2℃, Humidité 70%
Chauffage	kW	19-5.4	19-5.4	24-5.6	24-5.6
Consommation d'énergie	kW	3.6-0.66	3.6-0.66	4.8-0.68	4.8-0.68
C.O.P.		8.2-5.2	8.2-5.2	8.2-5	8.2-5
* Performance Air 35, Eau 2℃, Humidité 40%
Refroidissement	kW	13.0-3.48	13.0-3.48	17.3-3.8	17.3-3.8
Consommation d'énergie	kW	4.5-0.76	4.5-0.76	7.5-0.76	7.5-0.76
E.E.R.		4.55-2.88	4.55-2.88	5.02-2.3	5.02-2.3
Débit d'eau conseilé	m³/h	8.00	8.00	10.00	10.00
Alimentation de ventilateur	w	8-40	8-40	8-40	8-40
Voltage		220~240V/50Hz/1PH	380V/50Hz/3PH	220~240V/50Hz/1PH	380V/50Hz/3PH
Courant maximal	A	17.07	11.43	23.08	15.46
Fusible	A	47	31	63	43
Diamètre entrée-sortie	mm	50
Quantité de ventilateur		2	2	2	2
Ventilation type		Horizontal	Horizontal	Horizontal	Horizontal
Compresseur		MITSUBISHI	MITSUBISHI	MITSUBISHI	MITSUBISHI
Niveau de brut à 1m	dB(A)	42-60	42-60	42-60	42-60
Dimension nette	mm	1050*452*1295
Poids net	Kg	120	120	130	130
Dimension d'emballage	mm	1130*515*1430
Poids brut	Kg	138	138	148	148

• Les données ci-dessus sont sujettes à modification sans préavis.

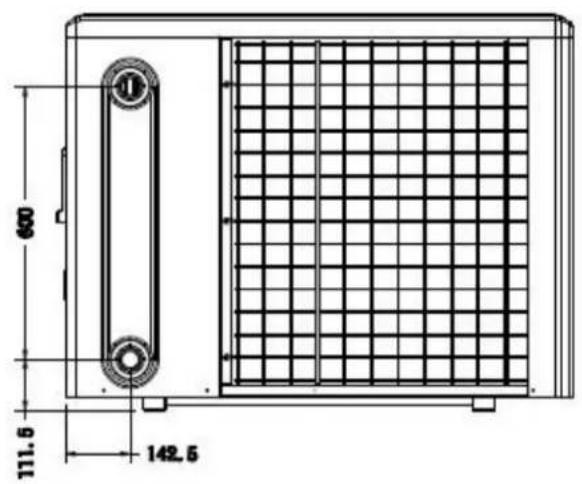

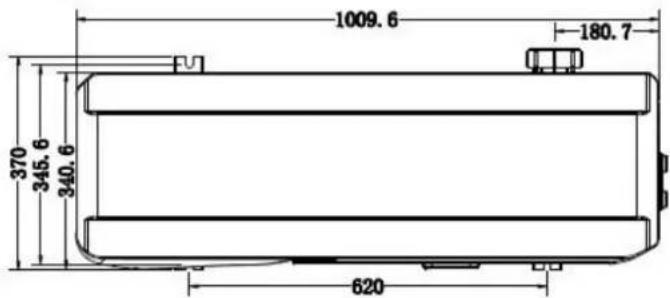

2. Dimension

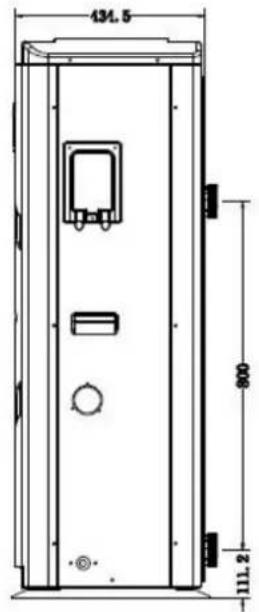

Modèle Inverter 7

Modèle Inverter 10/13

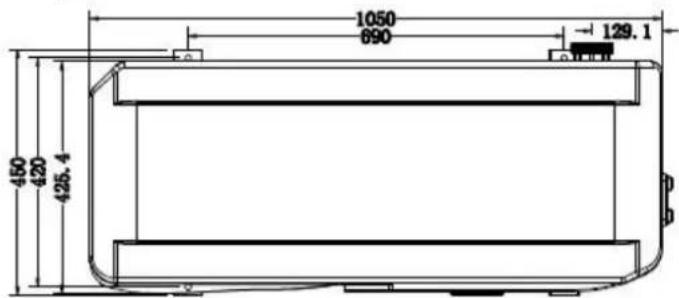

Modèle Inverter 17/21

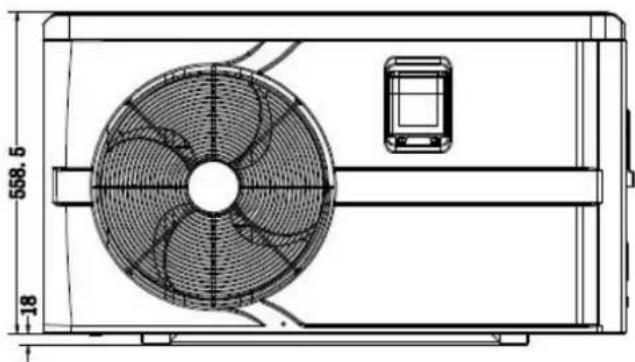

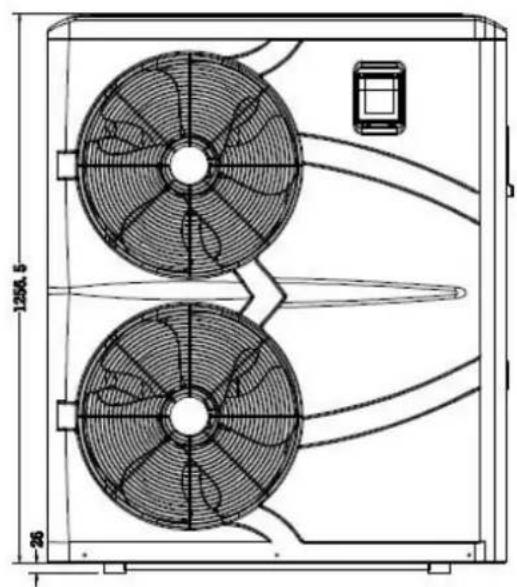

Model Inverter 26/26T/35/35T

3.1 Note

Seule la pompe à chaleur est fournie. Tous les autres éléments, y compris un by-pass s'ils en ont besoin, devraient être fournies par l'utilisateur ou l'installateur.

Attention :

Pendant l'installation, lisez s'il vous plaît les notices ci-dessous :

1. Tous les tuyaux avec liquide chimique, doit être installés en aval de la pompe à chaleur piscine.
2. Installez un by-pass lorsque le flux d'eau de la pompe à chaleur piscine est 20% supérieur au flux supportable par l'échangeur de chaleur de la pompe à chaleur.
3. Toujours mettez la pompe à chaleur piscine sur une base solide et utilisez les patins en caoutchouc fournis pour éviter la vibration et le bruit.
4. Toujours placez la pompe à chaleur piscine verticale. Si la machine a été tenue à un angle, attendez au moins 24 heures avant de démarrer la pompe à chaleur.

3.2 Localisation de la pompe à chaleur piscine

L'appareil peut être installé presque n'importe où à l'extérieur, à condition que les trois facteurs soient satisfaits :

1. Une bonne ventilation - 2. Une alimentation électrique stable et fiable - 3. Un système d'eau recyclée

L'unité peut être installée en pratique n'importe quel endroit à l'extérieur à condition que les distances minimales montrées dans le schéma (ci-dessous) soient conformées. Pour les piscines intérieures, demandez à votre installateur de bien installer. L'installation dans un endroit ventieux ne produit pas du tout un problème, sauf qu'il y a un réchauffeur de gaz dans le même endroit (problème à causeur une flamme).

ATTENTION: L'unité ne doit pas être installée dans une zone où la ventilation d'air est limitée ou les emplacements qui ne peuvent pas fournir de façon continue de l'air, s'assurer que l'entrée d'air ne puisse jamais être obstruée. Les feuilles et autres débris peuvent se coller sur l'évaporateur, ce qui réduit son efficacité et affectera sa durée de vie.

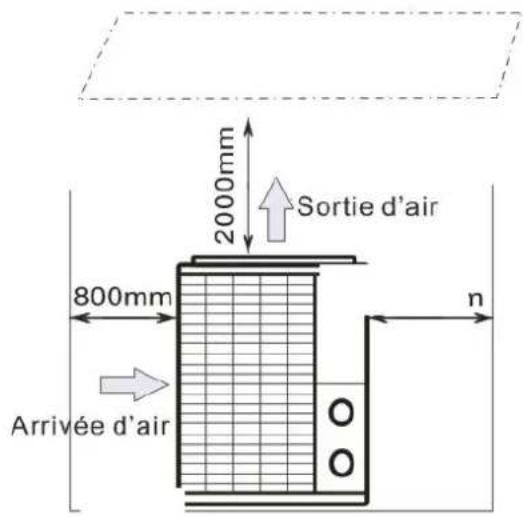

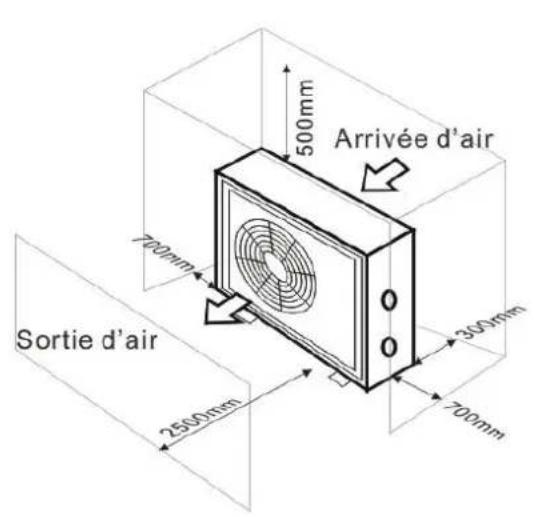

L'illustration ci-dessous montre la distance minimale requise de chaque côté de la pompe à chaleur de piscine.

3.3 Distance de la piscine

En règle générale, il est recommendé d'installer la pompe à chaleur de piscine à côté de la piscine, moins de 7.5 mètres de distance. Si elle est installée trop loin, la tuyauterie peut entrainer une perte de chaleur plus grande. En raison que les tuyaux sont principalement sous-sol, la perte de chaleur n'est pas beaucoup dans une distance 30 m(15m de et à l'appareil, 30 m totalement), sauf que la terre soit humide ou le niveau de l'eau souterraine soit élevé. Une estimation approximative de la perte de chaleur par 30 m est 0.6 kw/h(2,000 BTU) pour à l'âge 5 l'écart d'entre la température de l'eau dans la piscine et de la température du sol entourant le tuyau. Cela augmente la durée de fonctionnement de 3% à 5%.

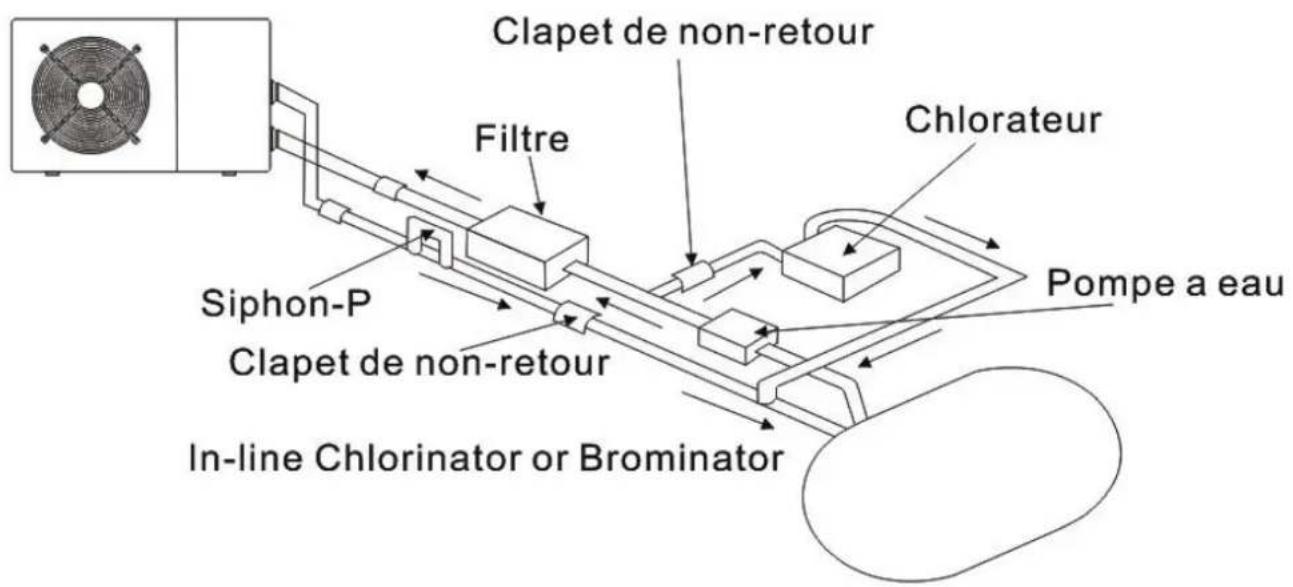

3.4 Installation du clapet de non-retour

Note: Si l'équipement de dosage automatique pour le chlore et l'acidité (pH) est utilisé, il est essentiel de protéger la pompe à chaleur contre les produits chimiques à concentration trop élevée qui pourraient corroder l'échangeur thermique. Pour cette raison, ce type d'équipement doit être installé en aval de la pompe à chaleur. Il est recommandé d'installer un clapet de non-retour pour empêcher un écoulement inverse en l'absence de circulation d'eau.

Dommages dus à négliger cette instruction ne sont pas couverts par la garantie.

3.5 Arrangement typique

Note : Cet arrangement est seulement un exemple illustratif.

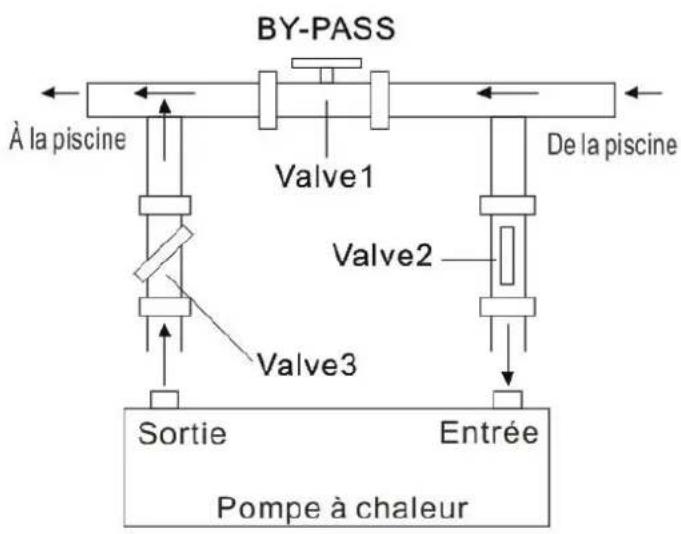

3.6 Ajustement du bypass

Ajustez le by-pass selon les procédures suivantes :

• Ouvrez complètement toutes les valves. Fermez doucement valve 1 jusqu'à ce que la pression d'eau augmente approximativement de 100g à 200g.
• Fermez valve 3 approximativement à moitié, pour ajuster la pression du gaz dans le système de refroidissement. Si le contrôleur s'affiche ON ou EE3, fermez petit à petit la valve 2, pour augmenter le débit d'eau et arrêtez lorsque le code d'erreur disparait.

La pompe à chaleur est performante lorsque la pression du gaz de refroidissement est 22

Cette donnée de pression peut être lue sur le manomètre à côté du contrôleur. Dans cette condition le flux d'eau à travers la pompe à chaleur est aussi optimal.

Note: Fonctionnement sans un by-pass ou avec un by-pass dans l'installation incorrecte peut entraîner un fonctionnement sous-optimal de la pompe à chaleur et probablement endommager la pompe à chaleur et ce cas ne couvre pas dans la garantie.

3.7 Raccordement électrique

Note : Bien que la pompe à chaleur est électriquement isolée du reste du système de piscine, cela empêche l'écoulement de courant électrique vers ou de l'eau de la piscine. La mise à la terre est always nécessaire pour la protection contre les courts-circuits à l'intérieur de l'appareil. Always assurez une bonne connexion de terre.

Avant de brancher l'appareil, vérifie que la tension d'alimentation correspond à la tension de fonctionnement de la pompe à chaleur.

Il est recommandé de raccorder la pompe à chaleur à un circuit avec son propre fusible ou un disjoncteur (type lent ; courbe D) et utiliser le câblage ajustat.

Connectez les fils électriques au bornier marqué 'POWER SUPPLY'.

Un autre bornier marqué 'WATER PUMP' est juste à côté du premier bornier. La pompe à eau (max. 5 A / 240 V) peut être connectée sur le 'WATER PUMP'. Cela permet le fonctionnement de la pompe à eau soit contrôlée par la pompe à chaleur.

Note: Dans le cas des modèles triphasés, inverser deux phases pourrait entraîner que les moteurs électriques fonctionnent dans le sens inverse, ce qui va entraîner des dommages. Pour cette raison, il y a une device protective équipée pour interrompre le circuit si la connexion n'est pas correcte.

Si la LED rouge s'allume au-dessus de cette device de sécurité, vous devriez permuter les connexions de deux fils de phase.

3.8 Mise en service initiale de l'unité

Note: Veuillez vous assurer que la pompe à eau fonctionne en circulation avec un taux adéquat de débit d'eau.

Une fois que toutes les connexions après l'installation sont terminées, veuillez suivre ces étapes:

(1) Allumez Your ftre de la pompe, vérifiez les fuites d'eau et le débit de la piscine (2) Activez l'alimentation électrique de l'appareil, puis appuyez sur la touche ON / OFF du contrôleur de fil, il devrait commencer à fonctionner dans quelques secondes. (3) Après avoir fonctionné pendant quelques minutes, assurez-vous que la ventilation d'air par le côté (en haut) de l'unité est plus froide. (4) Lorsque vous désactivez le filtr de la pompe, l'unité doit également être désactivée automatiquement, sinon, veillez régler le commutateur de débit.

En fonction de la température initiale de l'eau dans la piscine et la température de l'air, elle pourrait prendre plusieurs jours pour chauffer l'eau à la température souhaitée.

Une belle couverture de piscine peut réduire considérablement la durée requise.

Commutateur de débit d'eau:

Il est équipé d'un détecteur de débit pour assurer que l'unité thermopompe fonctionne avec un débit d'eau suffisant. Il se mettra en marche lorsque la pompe de la piscine fonctionne et s'éteindra lorsque la pompe s'arrête. Si le niveau d'eau de la piscine est supérieur ou inférieur de 1 m vis-à-vis du bouton d'ajustement automatique de la pompe à chaleur, votre concessionnaire aura besoin d'ajuster sa mise en service initiale.

L'unité thermopompe doit être équipée d'une protection de redémarrage temporisée de 3 minutes intégrée transistorisée. Le contrôle de la temporisation est une partie intégrante du circuit de commande, il peut éliminer le cyclisme de redémarrage et le bavardage de contacteur.

La fonction de temporisation permet de redémarrer automatiquement l'appareil thermopompe d'environ 3 minutes après chaque interruption du circuit de commande. Même une brève interruption de courant peut activer le redémarrage de 3 minutes transistorisé et empêcher que l'appareil soit redémarré jusqu'à ce que le compte à rebours de 3 minutes soit terminé.

3.9 Condensation

L'air aspiré dans la pompe à chaleur est fortement refroidi par le fonctionnement de la pompe à chaleur pour chauffer l'eau de la piscine, ce qui peut provoquer la condensation sur les ailettes de l'évaporateur. Le montant de la condensation peut être autant que plusieurs litres par heure à une humidité relative élevée. Ceci est parfois considéré à tort comme une fuite d'eau.

3.10 Modes de fonctionnement pour une utilisation optimale

• POWER: Utilisé principalement au début de la saison car ce mode permet une élévation très rapide de la température
• SMART: La pompe à chaleur a accompli sa tâche principale, dans ce mode; la pompe à chaleur est en mesure de maintenir l'eau de la piscine d'une manière économique en énergie. En ajustant automatiquement la vitesse du compresseur et du ventilateur, la pompe à chaleur offre un meilleur retour.
• SILENT: Dans les mois d'été où la puissance calorifique est minimale requise, la pompe à chaleur dans ce mode est encore plus rentable. Avantage supplémentaire: Lorsque la pompe à chaleur chauffe, elle va avec la charge minimale de bruit.

4.1 Liste d'accessoires

Patin caoutchouc anti-vibration, 4 pc	Connecteur d'évacuation, 2 pcs	Boîte de contrôle, 1 pc
Fil du signal, 10m	Tuyaux de drainage de l'eau, 2p

4.2 Installation d'accessoires

	Patin caoutchouc anti-vibration 1. Prenez les patins caoutchous 2. Déposez-les un par un sous les pieds de machine.
	Connecteur d'évacuation 1. Installez le connecteur d'évacuation sous l machine. 2. Connectez un tuyau d'eau pour écacer l'eau. Note: Inclinez la pompe à chaleur comme la photo montre. Ne pas mettez à l'envers la pompe à chaleur, sinon il va endommager le compresseur.

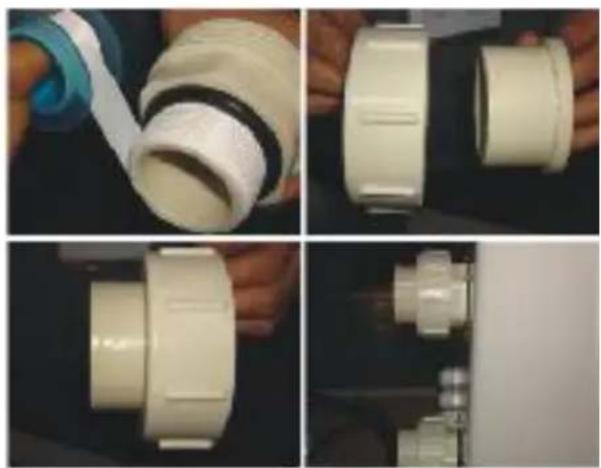

Connecteurs d'admission et de sortie d'eau

1. Utilisez la bande à coller pour installer les connecteurs d'admission et de sortie d'eau dans la pompe à chaleur.
2. Installez les joints comme la photo montre
3. Vissez-les sur l'entrée et la sortie d'eau

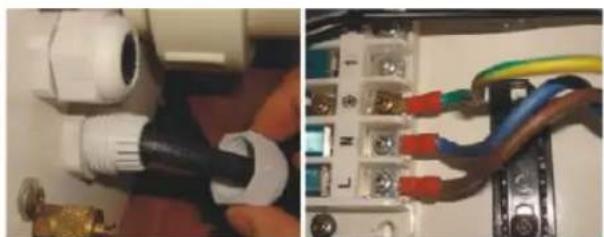

Cable alimentaire

1. Connectez le câble alimentaire à travers la bouche comme la photo montre.
2. Fixez les fils dans la carte électrique.

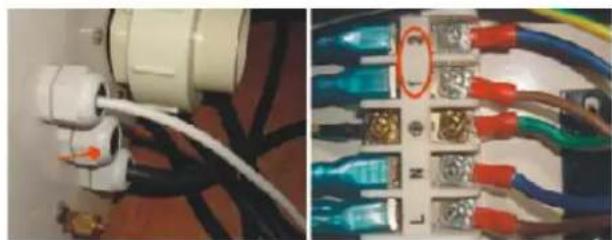

Cable de la pompe à eau

1. Connectez le câble de la pompe à eau à travers de la bouche marquée par une flèche rouge.
2. Fixez les fils dans la carte électrique comme la photo montre.

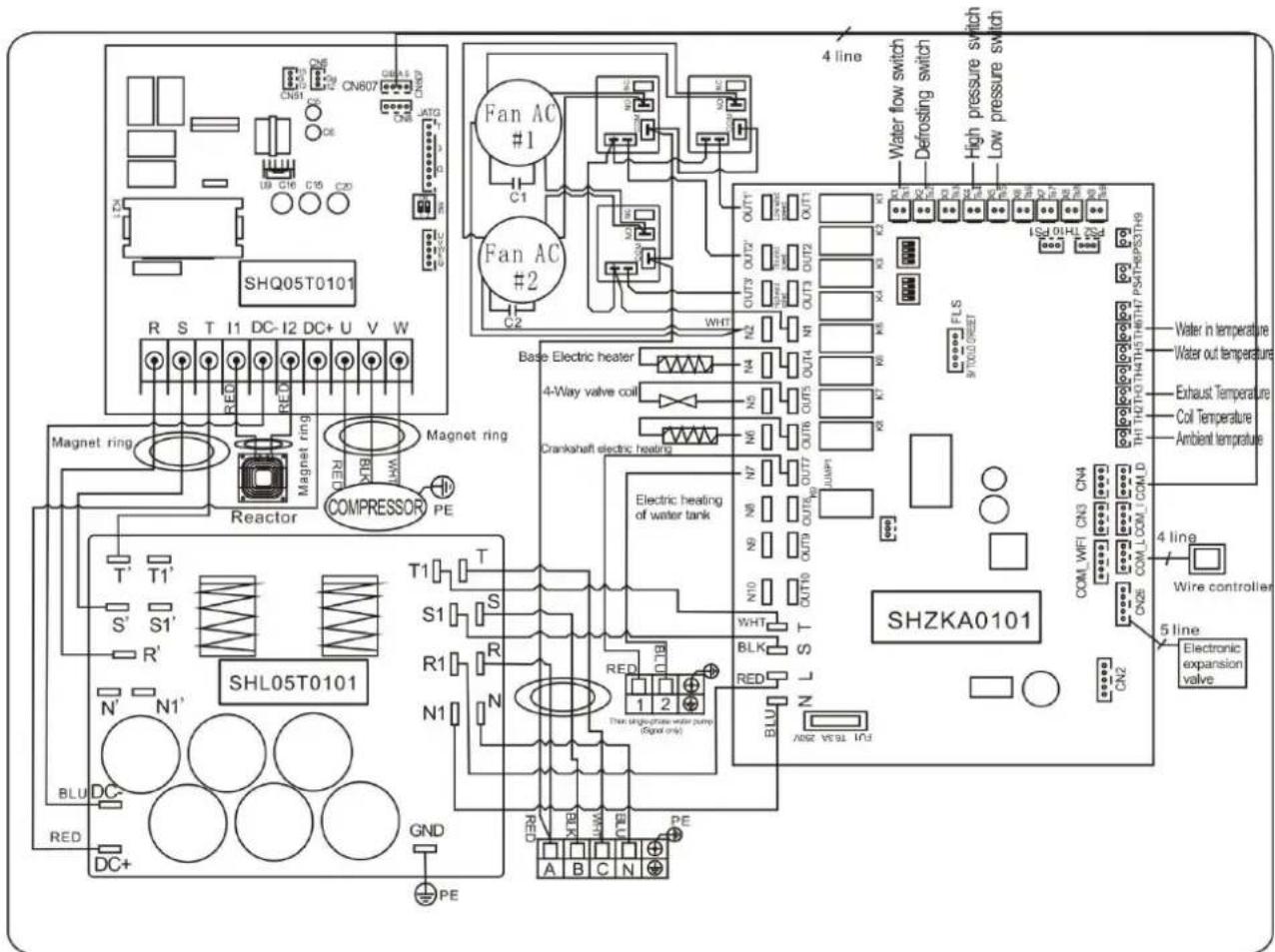

5.1 SCHEMA De cablage de la POMPE à chaleur de piscine

Inverter 7/10/13/17/21

5.2 SCHEMA De cablage de POMPE a chaleur de piscine

Inverter 26/35

5.3 SCHEMA De cablage de la POMPE à chaleur de piscine

Inverter 26T/35T

Le schéma de câblage électrique ci-dessus est seulement pour votre réseau, veuillez utiliser le schéma de câblage affiché sur la machine. La pompe à chaleur de piscine doit être bien raccordée au fil de terre, bien que l'échangeur de chaleur d'appareil soit électriquement isolé du reste de l'unité. La mise à la terre de l'unité est toujours nécessaire pour vous protéger contre les courts-circuits à l'intérieur de l'unité. La fixation à un support stable est également nécessaire.

Interruption: Un moyen d'interruption (disjoncteur, interrupteur à fusibles ou sans fusible) doit être en vue et facilement accessible de l'unité. C'est une pratique courante pour les pompes à chaleur résidentielles et commerciales. Il permet la mise hors tension à distance de l'équipement sans surveillance et permet aussi de couper l'alimentation à l'unité alors que l'appareil est en réparation.

5.4 Installation de la commande deportee

Photo(1) Photo(2) Photo(3) Photo(4) Photo(5)

• Le côté avec fiche se connecte avec le panneau de commande (photo1) L'autre côté du fil de signal. (photo2)
• Ouvrez le panneau de câblage et mettez le côté sans bouchon à travers la boîte électrique. (photo3,4)
• Insérer le câblage dans la position designated (coin supérieur droit) sur la carte PC. (photo5)

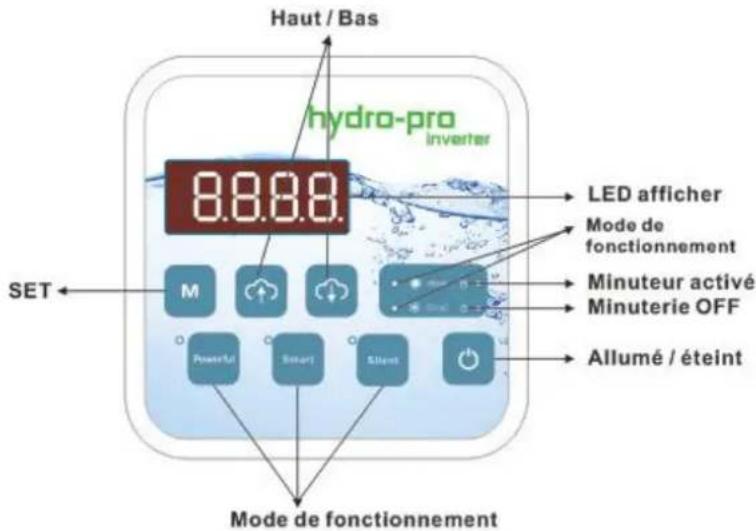

7.2.1 Touche

Appuyez sur pour démarrer la pompe à chaleur, l'écran LED affichera la température d'eau demandée pendant 5 secondes, ensuite affichage de la température d'arrivée d'eau.

Appuyez sur pour arrêter la pompe à chaleur, l'unité s'arrête et l'écran affiche « OFF »

ATTENTION: Après toute mise à jour, appuyez sur pour sauvegarder la consigne et sortir du Mode réglage.

Appuyez sur pour arrêter/démarrer la pompe à chaleur.

7.2.2 Touche

La touche est active en association avec les autres touches.

Déroverrouillez la commande :

Appuyez sur et pendant 5 secondes pour débloquer la commande.

Réglage de la température de l'eau :

Appuyez sur et pour sélectionner la température souhaitée

Comment vérifier les paramètres.

Appuyez sur ensuite appuyez sur afin de vérifier les paramètres (de P0 à P11, voir les illustrations en dessous).

Paramètres	Signification	Amplitude	Remarques
d0	IPM mould temperature	0-120°C	Valeur test exact par défaut
d1	Température de l'eau d'arrivée	-9°C~99°C	Valeur test exact par défaut
d2	Température de l'eau en sortie	-9°C~99°C	Valeur test exact par défaut
d3	La température ambiente	-30°C~70°C	Valeur test exact par défaut
d4	Température de retour du gaz	-30°C~70°C	Valeur test exact par défaut
d5	Température du circuit	-30°C~70°C	Valeur test exact par défaut
d6	Température d'échévement du gaz	0°C~C5°C (125°C)	Valeur test exact par défaut
d7	Position du moteur pas à pas	0~99	N*5
d8	Fréquences de fonctionnement du compresseur	0~99Hz	Valeur test exact par défaut
d9	Intensité de fonctionnement du compresseur	0~30A	Valeur test exact par défaut
d10	Intensité de fonctionnement du ventilateur	0-1200 (rpm)	Valeur test exact par défaut
d11	Code erreur multiple	Code erreur multiple

Appuyez sur ensuite appuyez sur afin de vérifier et ajuster les paramètres (de P1 à P7, voir les illustrations en dessous).

Paramètres	Signification	AmplITUDE	Défau-t	Remarques
P1	Mode de fonctionnement	0-1	1	Mode 1 chauffage / Mode 0 refroidissement
P2	Arrêt / Marche de l'horloge	0-1	0	Mode 1 l'horloge d'arrêt et de Marche sontprogrammé, Mode 0 l'horloge et hors fonction (les paramètres P5 à P6 ne sont pas actifs)
P3	Pilotage de la pompe de filtration	0-1	0	Mode 1 toujours en fonctionnement, Mode 0 dépends du fonctionnement du compresseur
P4	Horaire	HH:MM	00: 00	0-23:0-59
P5	Heure de démarriage	HH:MM	00: 00	0-23:0-59
P6	Heure d'accêt	HH:MM	00: 00	0-23:0-59
P7	Calibrage de la température d'entrée d'eau	-9~9	0	Par défaut : 0

7.2.4 Retour aux paramètres d'usines

Retour aux paramètres d'usines

Appuyez sur et en même temps pendant 10 secondes pour revenir aux paramètres d'usines, le Display affiche « 0000 » pendant 5 secondes.

7.2.5 Mode chauffage heat

La LED est éclairée en Mode chauffage et clignote lorsque la pompe passe en mode dégivrage.

7.2.6 Mode refroidissement cool

La LED est éclairée en Mode refroidissement.

7.2.7 Mode arrêt automatique

Le symbole d'arrêt programme s'affiche quand le mode est actif.

7.2.8 Mode de démarrage automatique

Le symbole de démarrage programme s'affiche quand le mode est actif

7.2.9 Mode powerful

Appuyez sur ce bouton, la LED s'éclaire et le mode Powerful est actif. Si vous désirez Power, la pompe à chaleur fonctionne en Power.

Smart 7.2.10 mode smart

Appuyez sur ce bouton, la LED s'éclaire et le mode Smart est activé.

Par défaut la pompe est réglée d'usine en Mode Smart.

Si vous choisissez Smart, la pompe à chaleur fonctionne de Smart à Power.

7.2.11 Mode silent

Appuyez sur ce bouton, la LED s'éclaire et le mode Silent est actif. Si vous choisissez Silent, la pompe à chaleur fonctionne de Silent à Smart. Quand le mode en opération est actif, la touche Silent, Smart ou Powerful est éclairée.

7. Guide de dépannage

7.1 Code d'erreur affiché sur l'écran

Dysfonctionnement	Code d'erreur	Raison	Solutions
Défaillance du capteur de températ d'eau arrivée	PP01	Le capteur est en circuit ouvert ou court-circuit	Vérifiez ou remplacez le capteur
Défaillance du capteur de températ d'eau sortie	PP02	Le capteur est en circuit ouvert ou court-circuit	Vérifiez ou remplacez le capteur
Défaillance du capteur de condense deCHAUFFAGE	PP03	Le capteur est en circuit ouvert ou court-circuit	Vérifiez ou remplacez le capteur
Défaillance du capteur de gaz deretour	PP04	Le capteur est en circuit ouvert ou court-circuit	Vérifiez ou remplacez le capteur
Défaillance du capteur de températ ambiente	PP05	Le capteur est en circuit ouvert ou court-circuit	Vérifiez ou remplacez le capteur
Défaillance du capteur de condense de refroidissement	PP06	Le capteur est en circuit ouvert ou court-circuit	Vérifiez ou remplacez le capteur
Protection antigel du premier niveauen hiver	PP07	La température ambiente ou latempérature d'eau arrivée est trop fai	La Pompe à eau se lanceraautomatiquement pour l'antigel du premeniveau
Protection de température ambiantetrop basse	PP08	La température ambiente ou latempérature d'eau arrivée est trop fai
Température de refroidissement du condenseur trop haute protection	PP10	Température de refroidissement du condenseur est trop élevé	Arrêtez la pompé à chaleur et d'attendchuite de température du condenseur drefroidissement
Protection haute pression	EE01	1. Trop de réfrigérant2. Pas assez de débit d'air	1. Déchargeze-le réfrigérant redondant dlsysteme de gaz de la pompé à chale2. Nettoyez l'échangeur d'air
Protection basse pression	EE02	1. Réfrigérant ne suffit pas2. Le débit d'eau n'est pas suffisant3. Filtre ou capillaire bloqué	1. Vérifiez s'il y a des fuites de gaz,re-remplissez le réfrigérant2. Nettoyez l'échangeur d'air3. Remplacez le filtre ou le capillaire
Protection débit d'eau	EE03	Débit d'eau insuffistant, erreursensd'alimentation de l'eau ou détecteurdébit en défaut	Vérifier si le débit est suffistant, iss'l'alimentation de l'eau est dans le bosens ou si le détecteur de débit estdéfaillant
En mode chauffage, défaut surchauffe	EE04	Débit d'eau ne suffit pas, manque d'débit d'eau ne suffit pas, manque d'égalité est insuffistant, manqueeaz, débit d'eau ne suffit pasEE06	Vérifier et nettoyer les circuits d'eau,vérifier le détecteur de débit
Protection températured'échéppement	EE05	Le dégivrage est insuffistant, manqueeaz, débit d'eau ne suffit pasEE06	Dégivrer manuelles, vérifier le gaz,vérifiez le volume de débit d'eau
Défaut contrôleur	EE06	La connexion n'est pas correcte	Vérifier les connexions, changer le cabou le contrôleur
Défaut contrôleur	EE06	La connexion n'est pas correcte	Vérifier les connexions, changer le cabou le contrôleur
Défaut convertisseur	EE07	Le convertisseur est défailleant	Redémarrer la pompe ou changer le convertisse
Défaillance de communication entre contrôleur et la carte du convertiss	EE08	La connexion n'est pas correcte	Vérifier les connexions, changer le cable ou l contrôleur, redémarrer la pompe ou changer le convertisseur
Défaillance de communication entre convertisseur et la carte du contrôle	EE09	La connexion n'est pas correcte	Vérifier les connexions, changer le cable ou l contrôleur, redémarrer la pompe ou changer le convertisseur
Défaillance entre la carte mère et carte extérieur	EE10	La connexion n'est pas correcte	Vérifier les connexions, redémarrer la pompe changer la carte défailleante
Défaillance carte mère	EE11	Les données ne sont pas correctes ou la carte est défailleante	Redémarrer la pompe ou changer la carte défailleante
L'alimentation électrique est trop for (V) ou trop faible	EE12	La tension d'alimentation n'est pas correcte	Vérifiez la tension d'alimentation
Protection électrique	EE13	La tension est trop faible	Vérifiez la tension d'alimentation
T2 Protection température trop basse mode refroidissement	PP11		1. Défaut pompe de filtration2. Blocage réseau, vanne fermée3. Décécteur de début défectueux
Module IPM température de fonctionnement anormale	EE14	La température de fonctionnemen du module IPM est anormale	Vérifier la carte électronique, ci-nécessaire la chau
Protection haute température module I	EE15		Vérifier la carte électronique, ci-nécessaire la chau
Protection module PFC	EE16		Vérifier la carte électronique, ci-nécessaire la chau
Défaut ventilateur DC	EE17		Vérifier la carte électronique, ci-nécessaire la chau
Module PFC température de fonctionnement anormale	EE18		Vérifier la carte électronique, ci-nécessaire la chau
Protection haute température module P	EE19		Vérifier la carte électronique, ci-nécessaire la chau
Défaut puissance d'alimentation	EE20	La puissance d'alimentation varie de façon trop importante	Vérifier la carte électronique, ci-nécessaire la chau
Contrôle du programme défailleant	EE21	Le compresseur ne “tourne pas ronds”	Vérifier la carte électronique, ci-nécessaire la chau
Défaut de Tension	EE22	L'amplification du signal est anormale	Vérifier la carte électronique, ci-nécessaire la chau
Démarrage du compresseur défailleant	EE23		Vérifier la carte électronique, ci-nécessaire la chau
Pilotage de la température ambiente défailleant	EE24
Une phase du compresseur défailleante	EE25	1. Mauvais câblage2. Raccordement d'une des phas n'est pas correct	Vérifier et contrôleer

7.2 Dysfonctionnement sans code d'erreur affiché sur l'écran

Dysfonctionnements	Observations	Raisons	Solutions
La Pompe à chaleur n fonctionne pas	Aucun affichage sur le contrôleur à LED	Pas d'alimentation	Vérifiez le cable du disjoncteur soit connecté
	Contrôleur à LED affiche l'heure	Pompe à chaleur en état de voir	Démarrez la pompe à chaleur.
	Contrôleur à LED affiche la température réelle de l'eau.	1. Température de l'eau atteint presque la valeur fixée, pompe à chaleur en état à température constante.2. Pompe à chaleur commence juste à fonctionner3. En état de dégivrage	1. Vérifiez le réglage de température de l'eau.2. Démarrez la pompe à chaleur après quelques minutes.3. Contrôleur à LED doit afficher "Dégivrage"
La Température de l'eau est refroidie lorsque la pompe à chaleur fonctionne sous le mode de chauffage	Contrôleur à LED affiche la température réelle de l'eau et aucune code d'erreur ne s'affiche	1. Choix du mauvais mode.2. Les chiffres montrent des défaillances.3. Défaillance du contrôleur	1. Réglez le mode à laonne fonction2. Remplacez le contrôleur à LE en panne, puis vérifie l'état après avoir changé le mode de fonctionnement, vérifie la température d'eau d'arrivée et de sortie3. Remplacez ou réparez l'unité
Fonctionnement court	Contrôleur à LED affiche la température réelle de l'eau, aucune code d'erreur ne s'affiche	1. Ventilateur ne fonctionne pas2. La ventilation d'air n'est pas suffisante3. Refrigerant ne suffit pas.	1. Vérifiez les connexions des cables entre le moteur et le ventilateur, le cas échéant, il doit remplançé.2. Vérifiez l'emplacement de l'unité de pompè à chaleur, et eliminez tous les obstacles pour faire bonne ventilation.3. Remplacez ou réparez l'unité
Tâches d'eau	Les tâches d'eau sur la pompè à chaleur	1. Protection.2. Infiltration d'eau.	1. Aucune action (condensat)2. Vérifiez l'échangeur de chaleur en titane avec soin, s'il a une fuite
Trop de glace sur l'évaporateur	Trop de glace sur l'évaporateur.		1. Vérifiez l'emplacement de l'unité de pompè à chaleur, et eliminez tous les obstacles2. Contacter le service technique

8.1 Schéma éclaté modèle 7 kw

NO	Nom de la pièce	NO	Nom de la pièce
1	Le couvercle supérieur	31	Terminal
2	Grille arrière	32	Clip de câblage
3	Évaporateur	33	Manomètre
4	Pilier	34	Couvercle de câblage
5	Cadre supérieur	35	Soupape à pointeau
6	Panneau d'isolement	36	EEV
7	Réacteur	37	Tuyauterie
8	Support moteur	38	Tuyau de retour
9	Moteur	39	Interrupteur haute pression
10	Lame de soufflante	40	Interrupteur basse pression
11	Panneau létéric gauche	41	Interrupteur basse pression
12	Boîtier de câblage	42	Soupape d'expansion pour le distributeur
13	Panneau avant	43	Vanne 4 voies pour conduite collective
14	La grille de devant	44	Assemblée collective
15	Boîte étanche	45	Ensemble distributeur
16	Manette	46	Boîtier de température
17	Capteur de température d'eau de sortie TH5	47	Capteur de température
18	Température d'échange Capteur film fixe	48	Panneau arrêté
19	Bac de base	49	Caoutchouc bleu
20	Couvercle de boîte électrique	50	Couvercle de vis d'alimentation en eau
21	Commutateur de début d'eau	51	Capteur de température de bobine TH2
22	compresseur	52	Caoutchouc rouge
23	Échangeur de titane	53	Couvercle de vis d'alimentation en eau
24	Planche principale	54	Vanne 4 voies à échangeur
25	Température d'échange Capteur film fixe	55	Vanne 4 voies
26	Capteur de température d'entrée d'eau TH6	56	Tuyau d'échévement
27	Boîte électrique	57	Sonde de température d'échévement TH3
28	Bouchon de vidange	58	Capteur de température ambiente TH1
29	Boîtier de câblage	59	Clip température température ambiente
30	Panneau létéric droit

NO	Nom de la pièce	NO	Nom de la pièce
1	Le couvercle supérieur	36	Panneau létéric droit
2	Grille arrière	37	Manomètre
3	Évaporateur	38	Capteur de température d'eau de sortie TH
4	Pilier	39	Commutateur de débit d'eau
5	Cadre supérieur	40	Couvercle de câblage
6	Panneau d'isolement	41	Clip de câblage
7	Réacteur	42	3 bornes pour pompe à eau
8	Cadre de support de panneau	43	Alimentation 3 bornes
9	Support moteur	44	Support pour bornier
10	Moteur	45	Tableau de bornes
11	Boîtier moteur DC	46	Tuyau de retard
12	Lame de soufflante	47	Interrupteur basse pression
13	Panneau létéric gauche	48	Interrupteur basse pression
14	Panneau avant	49	Sonde de température d'échéppement TH3
15	La grille de devant	50	Capteur de température
16	Boîtier de câblage	51	Boîtier de température
17	Manette	52	Vanne 4 voies pour conduite collective
18	Boîte étanche	53	Capteur de température de bobine TH2
19	Bac de base	54	Assemblée collective
20	compresseur	55	Ensemble distributeur
21	Réserveur de stockage	56	Panneau arrêté
22	Carte de conducteur	57	Caoutchouc bleu
23	Couvercle de boîte électrique	58	Couvercle de vis d'alimentation en eau
24	Plaque filtrante	59	Réserveur à soupape de détente
25	Doublure	60	Soupape d'expansion pour le distributeur
26	Boîte électrique	61	Vanne 4 voies à échangeur
27	Planche principale	62	Caoutchouc rouge
28	Filtre au réservoir	63	Couvercle de vis d'alimentation en eau
29	Capteur de température d'entrée d'eau T	64	Soupape à pointeau
30	Température d'échange Capteur film fixe	65	Vanne 4 voies
31	Bouchon de vidange	66	EEV
32	Échangeur de titane	67	Interrupteur haute pression
33	filtre	68	Tuyau d'échéppement
34	Échangeur de filtre	69	Capteur de température ambiente TH1
35	Support de pompage à main	70	Clip température température ambiente

9. Entretien

Vous devez préciser le circuit d'eau régulièrement pour éviter l'air entrant dans le circuit et la présence de faible débit d'eau, car cela réduirait les performances et la fiabilité de la pompe à chaleur. Nettoyez votre piscine et le système de filtration régulièrement. Vous devez évacuer l'eau de la pompe à chaleur, pour empêcher des dommages de gel au cours des saisons d'hiver ou pendant une longue période d'inactivité. Remplir entièrement le système avec de l'eau avant de faire fonctionner l'unité à nouveau. Après la mise en hivernage, il est recommandé de couvrir la pompe à chaleur avec une bâche adaptée. Lorsque l'unité est en cours de fonctionnement, il y aura un peu d'eau de condensation déchargée en dessous.

Garantie limitee

Merci d'avoir acheté notre pompe à chaleur.

Nous garantissons que toutes les pièces sont exemptes de défauts de fabrication au niveau de la main d'œuvre et ce, durant une période de deux ans à partir de la date de l'achat au détail.

Cette garantie est limitée au premier acheteur au détail, n'est pas transférable et ne s'applique pas aux produits qui ont été déplacés de leur site d'installation original. La responsabilité de la manufacture à la réparation ou au remplacement de la pièce défectueuse ne couvre ni la main d'œuvre et la réinstallation de la pièce défectueuse, ni le transport vers ou depuis l'usine, ni d'autres frais nécessaires pour effectuer la réparation. Cette garantie ne couvre pas les erreurs ou dysfonctionnements résultant des choses suivantes :

1. Installation, utilisation ou entretien incorrect du produit par rapport à ce qui est stipulé dans le « Manuel d'installation & instructions » fourni avec le produit.
2. Le travail effectué par tout installateur du produit.
3. Le fait de ne pas maintenir un équilibre chimique ajusté dans la piscine (pH entre 7,0 et 7,8. Taux d'alcalinité (TA) entre 80 et 150 ppm. Chlore libre entre 0,5 et 1,2 mg/l. Teneur en Solides Dissous Totaux (SDT) inférieure à 1200 ppm. Taux salin maximum de 8 g/l)
4. La mauvaise utilisation, l'altération, les accidents, les incendies, les inondations, la foudre, les rongeurs, les insectes, la négligence ou les cas de force majeure.
5. L'entartrage, le gel ou les autres conditions pouvant générer une mauvaise circulation de 6. L'utilisation du produit en combinaison avec des débits hydrauliques dépassant les limites maximales publiées.
6. L'utilisation de pièces ou d'accessoires n'étaient pas d'origine en combinaison avec le produit 8. La contamination chimique de l'air de combustion ou l'utilisation incorrecte de produits chimiques désinfectants, comme p. ex. l'introduction de produits chimiques désinfectants avant l'unité de c le tuyau de nettoyage ou via le système d'écumage.
7. La surchauffe, les mauvais raccordements électriques, l'alimentation électrique inadéquate, les dommages collatéraux causés par un dysfonctionnement des joints toriques, des filtres à terre ou des éléments des cartouches, ou des dégâts causés par l'utilisation de la pompe avec un insuffisant.

Limitation de la responsabilité

Ceci est la seule garantie octroyée par le Fabricant. Personne n'a l'autorisation de donner d'autres garanties au nom de notre entreprise.

CETTE GARANTIE REMPLACE TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS, MAIS NE SE LIMITANT PAS À Toute GARANTIE IMPLICITÉ D'APTITUDE À UN BUT PARTICULIER ET DE QUALITE MARCHANDE. NOUS DÉCLI EXCLUONS EXPlicitÉTMENT Toute RESPONSABILITÉ POUR DES DÉGATS INDIRECTS, ACCESSOIRETS, OU PUNITIFS SUITE À LA VIOLATION DE Toute GARANTIE EXPLI IMPLICITÉ.

Cette garantie vous confère des droits légaux spécifiques, pouvant varier d'un pays à l'autre.

Pour que votre garantie soit rapidement prise en considération, contactez notre revendeur et fournissez les informations suivantes : preuve d'achat, numéro du modèle, numéro de série et date de l'installation. L'installateur contactera l'usine afin d'obtenir des instructions concernant la manière dont il faut valoir la garantie et de déterminer l'endroit où se trouve le service de réparation le plus proche.

Toutes les pièces retournées doivent être accompagnées d'un Numéro d'Autorisation de Retour d'Article afin de pouvoir être évaluées dans le cadre de cette garantie.

10.2 Formulaire de demande d'autorisation de retour d'article (ARA)

Nom du contact

Date:

Usage interne
ARA #:
Émise par:		Date:

Retour pour : Copie de la facture du client jointe ?

N° du modele		Facture n°:
N° de série		Facture datée:
Problème:

Politique concernant la réparation sous garantie :

1. Les retours doivent être envoyés franco de port. Tous les frais des retours sont à suive charge.
2. Nous avons besoin d'une autorisation provisoire pour tous les retours de produits. Des produits pour lesquels une autorisation de retard n'a pas été émise au préalable seront renvoyés à vos frais.
3. Nous réparerons ou remplacerons les produits et vous les renverra gratuitements via un transporteur de votre choix.
4. Si vous optez pour un transporteur express (de votre choix), les frais de transport seront à votre charge.

Procédure de return :

1. Avant de nous appeler pour obtenir un nombre d'ARA, vérifiez si vous avez correctement suivi les conseils d'installation et d'utilisation repris dans le manuel de l'utilisateur.
2. Appelez notre département ARA et demandez-y un formulaire de demande d'ARA.
3. Veillez à avoir replié TOUS les champs du formulaire de demande d'ARA.
4. Pour des retours pendant la durée de validité de la garantie, vous devez ajouter une copie de la facture originale du client.
5. Envoyez le formulaire de demande d'ARA, la facture et les autres documents (photos, etc.) par fax ou par e-mail. Le numéro d'ARA vous sera fourni dans les 24 heures après que nous ayons reçu les documents adéquats. Nous pouvons refuser de fournir un numéro d'ARA si les informations mentionnées aux points 3 et 4 n'ont pas été fournies.
6. Le numéro d'ARA doit être bien lisible sur l'étiquette du colis et sur les documents de transport.
7. Tous les produits non étiquetés ou disposant d'une étiquette erronée ou illisible seront refusés et renvoyés à l'expéditeur aux frais de ce dernier.
8. Tous les colis qui sont visiblement endommagés au moment de la livraison à nous seront refusés en l'état.
9. Vérifiez que les produits renvoyés à nous sont bien les mêmes que ceux pour lesquels le numéro a été fourni. Si les produits ne correspondent pas à ceux inscrits sous le numéro d'ARA fourni, nous renverra tous les produits à l'expéditeur aux frais de ce dernier.
10. Nous n'accepterons aucun retour non accompagné d'un numéro d'ARA, sans exception.
11. Le numéro d'ARA n'est valide que durant 21 jours civils après sa date de remise. Nous nous réservons le droit de refuser des produits retournés au-delà de 21 jours à partir de la date à laquelle le numéro d'ARA a été fourni.

Produits n'étant plus sous garantie :

Les clients doivent assumer tous les frais de réparation et de transport. L'estimation des frais de réparation sera communiquée après qu'un diagnostic ait été effectué pour les produits retournés.

Les frais de diagnostic s'échelonnent à minimum 50,00 €.
