BLV 495 - Lave-vaisselle BLUESKY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 12 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Consommation d'eau	Consommation moyenne de 9 litres par cycle
Programmes de lavage	5 programmes : Éco, Intensif, Normal, Rapide, Prélavage
Niveau sonore	48 dB, fonctionnement silencieux
Utilisation	Panneau de contrôle intuitif, options de départ différé jusqu'à 24 heures
Maintenance et réparation	Filtres lavables, entretien facile, accès rapide aux pièces internes
Sécurité	Système de sécurité anti-débordement, verrouillage de porte pendant le fonctionnement
Informations générales	Garantie de 2 ans, service après-vente disponible, compatibilité avec les produits de nettoyage standards

FOIRE AUX QUESTIONS - BLV 495 BLUESKY

Pourquoi mon lave-vaisselle BLUESKY BLV 495 ne démarre-t-il pas ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que la porte est correctement fermée.

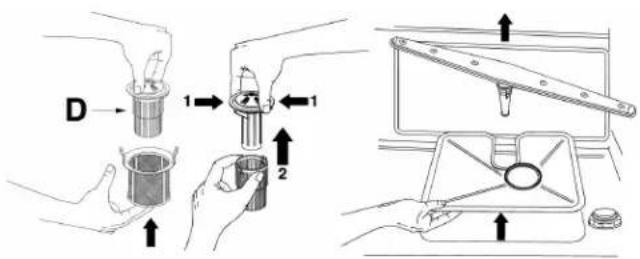

Comment nettoyer les filtres de mon lave-vaisselle ?

Retirez les filtres situés au fond de l'appareil, rincez-les à l'eau chaude et utilisez une brosse douce pour enlever les résidus. Remettez-les en place une fois nettoyés.

Pourquoi mon lave-vaisselle laisse-t-il des résidus sur la vaisselle ?

Cela peut être dû à une surcharge, à un mauvais chargement, ou à l'utilisation d'un détergent inapproprié. Essayez de réduire la charge et d'utiliser un détergent de qualité.

Comment puis-je résoudre un problème de drainage ?

Vérifiez que le tuyau de drainage n'est pas plié ou obstrué. Assurez-vous également que le filtre n'est pas sale et qu'il n'y a pas de débris dans le fond du lave-vaisselle.

Que faire si mon lave-vaisselle émet un bruit étrange ?

Écoutez attentivement pour identifier l'origine du bruit. Cela peut être causé par des objets coincés dans les bras gicleurs ou des pièces détachées. Vérifiez et retirez tout objet étranger.

Comment régler les paramètres de température de lavage ?

Consultez le panneau de commande de votre lave-vaisselle pour choisir le programme de lavage souhaité. Les températures varient selon le programme sélectionné.

Mon lave-vaisselle ne sèche pas la vaisselle correctement, que faire ?

Assurez-vous d'utiliser un produit de rinçage et vérifiez que le cycle de séchage est activé. Si le problème persiste, il peut s'agir d'un problème avec l'élément chauffant.

Comment puis-je réduire l'odeur désagréable dans mon lave-vaisselle ?

Nettoyez régulièrement les filtres et les joints en caoutchouc. Vous pouvez aussi faire tourner un cycle à vide avec du vinaigre blanc pour éliminer les odeurs.

Que faire si la lumière du tableau de bord clignote ?

Un clignotement peut indiquer un problème avec le lave-vaisselle. Consultez le manuel d'utilisation pour le code spécifique et suivez les instructions de dépannage.

MODE D'EMPLOI BLV 495 BLUESKY

1. Avertissements concernant la sécurité et l'utilisation 4
   2.Installation et pose 7
   3.Description des commandes 9
2. Instructions pour l'utilisation 14
   5.Nettoyage et entretien 25

Nous vous remercions d'avoir choisi notre produit.

Nous vous conseillons de dire attentivement toutes les instructions que contient ce manuel afin de connaître les conditions les plus appropriées à une utilisation correcte et sure de votre lave-vaiselle.

Chaque paragraphe est proposé de sorte que vous puissiez connaître pas à pas toutes les fonctions de l'appareil, les textes sont facilement comprehensibles et illustrés par des images détaillées.

On y donne des conseils utiles pour l'utilisation de paniers, bras de lavage, distributeurs, filtres, programmes de lavage et pour la configuration correcte des commandes.

Les conseils de nettoyage qui y sont indiqués vous permettront de maintainir inaltérées dans le temps les performances de votre lavevaisselle.

Ce manuel, d'une consultation facile, vous permettra de satisfaire toutes les questions que vous pourrez vous poser quant à l'utilisation de votre nouveau lave-vaisselle.

INSTRUCTIONS POUR L'INSTALLATEUR : elles sont destinées au technicien qualifié qui doit effectuer l'installation, la mise en service et l'essay de l'appareil.

INSTRUCTIONS POUR L'UTILISATEUR : elles indiquent les conseils d'utilisation, la description des commandes et les correctes opérations de nettoyage et d'entretien de l'appareil.

1. Avertissements concernant la sécurité et l'utilisation

CE MANUEL EST PARTIE INTEGRANTE DE L'APPAREIL: IL FAUT TOUJOURS LE CONSERVER INTACT PRÉS DE L'APPAREIL. AVANT L'UTILISATION, NOUS CONSEILLONS UNE LECTURE ATTENTIVE DE TOUTES LES INDICATIONS QUE CONTIENT CE MANUEL. L'INSTALLATION DEVRA ÉTRE EFFECTUEE PAR UN PERSONNEL QUALIFIÉ ET CONFORMÉMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PREVU POUR UNE UTILISATION DE TYPE DOMESTIQUE ET REPOND AUX DIRECTIVES 72/23 CEE, 89/336 (Y COMPRIS 92/31) ACTUELLEMENT EN VIGUEUR, Y COMPRIS LA PREVENTION ET L'ELIMINATION DES BROUILLAGES. L'APPAREIL EST Construit POUR EXERCER LA FONCTION SUIVANTE: LAVAGE ET SECHAGE DE LA VAISSELLÉ; TOUT AUTRE EMPLOYE EST A CONSIDERER COMME ÉTANT IMPROPRE. LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITE POUR DES EMPLOIS DIFFÉRENTS DE CEUX ÉTANT INDIQUÉS.

LA PLAQUE D'IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE NUMERO MATRICULE ET LE MARQUAGE EST VISIBLEMENT POSITIONNEE SUR LE BORD INTERNE DE LA PORTE. LA PLAQUE SUR LE BORD INTERNE DE LA PORTE NE DOIT JAMAIÉS ÉTRE RETIRÉE.

NE PAS LAISSE RÉSIDUS DE L'EMBALLAGE SANS SURVEILLANCE DANS L'HABITATION. SEPARER LES DIFFÉRENTS MATÉRIAUX DE DECHET PROVENANT DE L'EMBALLAGE ET LES REMETTRÉ AU CENTRE DE COLLECTE SELECTIONTE LE PLUS PROCHE.

LA CONNECTION A LA TERRE EST OBLIGATOIRE CONFORMMEMENT AUX MODALITÉS PRÉVUES PAR LES NORMES DE SECURITE DE L'INSTALLATION ELECTRIQUE. LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILÉ POUR D'EVENTUELS DOMMAGES À DES PERSONNES OU CHOSES DUS AU DEFAULT DE CONNECTION OU À UNE CONNECTION DÉFECTUEUSE À LA TERRE.

SI L'APPAREIL N'EST PAS BRANCHÉ À L'AIDE D'UNE FICHE, IL FAUT PREVOIR UN DISPOSITIF DE SEPARATION OMNIPOLAIRE AVEC UNE OUVERTURE DE 3 MM AU MOINS POUR LE CONTACT.

LA FICHE A BRANCHER AU CORDON D'ALIMENTATION ET LA PRISE CORRESPONDANTE DEVRONT ETRE DU Meme TYPE ET CONFORMES AUX NORMES EN VIGUEUR. VERIFIER QUE LES VALEURS DE TENSION ET DE FREQUENCY DE RÉSEAU CORRESPONDENT À CELLES QUI SONT INDIQUÉS SUR LA PLAQUE D'IDENTIFICATION. ÉVITER L'UTILISATION D'ADAPTATEURS OU DE DERIVATEURS. NE JAMAIS DEBRANCHER LA FICHE EN TIRANT SUR LE CORDON D'ALIMENTATION.

APRÉS L'INSTALLATION LA FICHE DOIT RESTER ACCESSIBLE.
- SI LE CORDON D'ALIMENTATION EST ENDOMMAGE, IL FAUT LE FAIRE REMPLACER PAR UN TECHNICIEN QUALIFIÉ.

SI L'APPAREIL EST INSTALLÉ SUR DES SOLS RECOUVERTS DE MOQUETTE, IL FAUT FAIRE ATTENTION À CE QUE LES OUVERTURES DANS LA PARTIE INFÉRIÉURE NE SOIENT PAS OBSTRUÉES.

APRÉS CHAQUE UTILISATION, ÉTEINDRE LE LAVE-VAISSELLE POUR EVITER UNE DISPERSION D'ENERGIE ELECTRIQUE.

UNE FOIS MIS HORS SERVICE, L'APPAREIL DOIT ETRE RENDU INUTILISABLE. COUPER LE CORDON D'ALIMENTATION APRES AVOIR DEBRANCHÉ LA FICHE DE LA PRISE DE COURANT. RENDRE INOFFENSIVES LES PARTIES POUVANT ETRE DANGEREUSES POUR LES ENFANTS (SERRURES, PORTES, ETC.). L'APPAREIL DEVRA ETRE ENSUITE REMIS À UN CENTRE DE COLLECTE SELECTIVE DES DECHETS.

EN CAS D'ANOMALIE DE FONCTIONNEMENT, DEBRANCHER LE LAVEVAISSELLÉ DU RÉSEAU ÉLECTRIQUE ET FERMER LE ROBINET DE L'EAU. CONTACTER ENSUITE UN TECHNIQUE QUALIFIÉ.

NE PAS UTILISER D'APPEARILS ENDOMMAGÉS PAR LE TRANSPORT! EN CAS DE DOUTE, CONSULTER VÔTURE REVENDEUR. L'APPEARIL DOIT ÉTRE INSTALLED ET BRANCHÉ SELON LES INSTRUCTIONS FOURNIES PAR LE CONSTRUCTEUR OU PAR UN PERSONNEL QUALIFIÉ.

L'APPAREIL EST CONC U POUR ETRE UTILISÉ PAR DES PERSONNES ADULTES. NE PAS PERMETTRE AUX ENFANTS DE S'Y EN APPROCHER OU D'EN FAIRE UN OBJECT DE JEU. ELOIGNER LES ENFANTS DES DÉTERGENTS ET DE LA PORTE DE LAVAGE OUVERTE. LES MATÉRIAUX COMPOSANT L'EMBALLAGE (SACHETS EN PLASTIQUE, POLYSTYRÈNE, PROFILES METALLIQUES, ETC.) NE DOIVENT PAS ETRE LAISSÉS À LA PORTÉE DES ENFANTS. ELOIGNER LES ENFANTS DU LAVE-VAISSELLE OUVERT ; IL POURRAIT Y AVOIR DANS L'APPAREIL DES RÉSIDUS DE DÉTERGENT POUVANT CAUSER DES DÉGATS IRRÉPARABLES AUX YEUX, À LA BOUCHE ET À LA GORGE, PROVOQUANT ÉGALEMENT LA MORT PAR ÉTOUFFEMENT.

NE PAS INTRODUIRE DE SOLVANTS COMME L'ALCOOL OU LA TÉRéBENTHINE QUI POURRAIENT PROVOUER L'EXPLOSION.
NE PAS INTRODUIRE DE LA VAISSELLE TACHÉE DE CENDRES, DE CIRE OU DE VERNIS.

S'APPUYER OU S'ASSEOIR SUR LA PORTE OUVERTE DU LAVEVAISSELLE PEUT EN CAUSER LE RENVERSEMENT, D'OU DANGER POUR LES PERSONNES.

ÉVITER DE LA FAÇON LA PLUS ABSOLUÉ QU'IL SOIT DE TOUCHHER LA RÉSISTANCE DE SUITE APRÉS LA FIN D'UN PROGRAMME DE LAVAGE. PENDANT L'UTILISATION DU LAVE-VAISSELLÉ, IL POURRAIT Y AVOIR UN LÉGER NOIRCASSEMENT DE LA RÉSISTANCE, MÉME LOCALISE. CE FAIT EST NORMAL CAR IL DÉPEND DES MODES DE FONCTIONNELMENT ET NE PORTE PAS PREJUDICE À LA FONCTIONNALITE DE L'APPAREIL.

NE PAS BOIRE L'EAU RÉSIDUELLÉ ÉVENTUELLEMENT PRÉSENTE DANS LA VAISSELLÉ OU DANS LE LAVE-VAISSELLE À LA FIN DU PROGRAMME DE LAVAGE ET AVANT LE SECHAGE.

LES COUTEaux ET LES AUTRES USTENSILES DE CUISINE AYANT DES POINTES TRANCHANTES DOIVENT ETRE PLACES DANS LE PANIER AVEC LES POINTES TOURNEES VERS LE BAS OU EN POSITION HORIZONTALE DANS LE PANIER SUPERIEUR, EN FAISANT ATTENTION DE NE PAS SE BLESSER ET QU'ILS NE DEPASSENT PAS DU PANIER.

MODELES DOTÉS D'ACQUASTOP

ACQUASTOP EST UN DISPOSITIF QUI EMPECHE LE DÉBORDEMENT EN CAS DE FUITES D'EAU. APRES L'INTERVENTION D'ACQUASTOP, IL FAUT CONTACTER UN TECHNIÇIEN QUALIFIÉ AFIN DE TROUVER ET DE RÉPARER LA PANNE. DANS LES MODELES DÔTÉS D'ACQUASTOP LE TUYAU D'ALIMENTATION EN EAU CONTIENT UNE ÉLECTROVALVE. NE PAS COUPER LE TUYAU ET NE PAS LAISSE TOMBER L'ÉLECTROVALVE DANS L'EAU. SI LE TUYAU D'ALIMENTATION EN EAU EST ENDOMMAGÉ, DEBRANCHER L'APPAREIL DU RÉSEAU HYDRIQUE ET ÉLECTRIQUE.

DE SUITE APRES L'INSTALLATION, EFFECTUER UN BREF ESSAI DE L'APPAREIL EN SUIVANT LES INSTRUCTIONS INDIQUEEES AUX PAGES SUIVANTES. EN CAS DE DEFAUT DE FONCTIONNEMENT, DEBRANCHER L'APPAREIL DU RÉSEAU ÉLECTRIQUE ET CONTACTER LE CENTRE D'ASSISTANCE TECHNIQUE LE PLUS PROCHE. NE PAS ESSAYER DE REPARER L'APPAREIL.

LE LAVE-VAISSELLÉ REPOND À TOUTES LES CONDITIONS IMPOSEES PAR LES NORMES DE SECURITE EN VIGUEUR ET RELATIVES AUX APPAREILLAGES ÉLECTRIQUES. D'EVENTUELS CONTROLES TECHNIQUE NE DEVONT ÉTRE EFFECTUÉS QUE PAR UN PERSONNEL SPECIALISÉ ET AUTORISÉ: LES RÉPARATIONS EFFECTUÉES PAR UN PERSONNEL NON AUTORISÉ COMPORTENT NON SEULEMENT LA CADUCITÉ DE LA GARANTIE, MAIS PEUVENT ÉTRE ÉGÀLEMENT UNE SOURCE DE DANGER POUR L'UTILISATEUR.

Le constructeur décline toute responsabilité pour des dommages subsis par des personnes et des choses causés par l'inobservation des prescriptions susmentionnées ou dérivant de la modification abusive, ne serait-ce que d'une seule partie de l'appareil, et de l'utilisation de pieces de rechange non originales.

2. Installation et pose

Retirer les éléments bloque-paniers en polystyrene.

Positionner l'appareil à l'endroit choisi. On peut faire adhérer les côtes ou le panneau de fond du lave-vaisseaux aux meubles ou aux murs.

Si le lave-vaisse est installé à proximé d'une source de chaleur, il faudra interposer un panneau à isolation thermique afin de prévenir les surchauffements et les pannes. Pour assurer la stabilité, installer les apparèils à encastrement inférieur ou intégrables uniquement sous des plans de travail contin en les vissant aux meubles adjacents. Pour faciliter les opérations d'installation, les tuyaux d'alimentation et d'évacuation sont orientables dans toutes les directions; contrôle que ces derniers ne soient pas piés ou étranglés et qu'ils ne soient pas trop tendus. Pour le passage des tuyaux et du cable d'alimentation, le trou doit avoir un diamètre minimum de 8 cm.

Niveler l'appareil au sol à l'aide des pieds régiables spéciaux. Cette opération est indispensable pour assurer le fonctionnement correct du lave-vaisselle.

Seulement pour les modèles à pose libre: si l'appareil ne se trouve pas dans une niche et est donc accessible sur un côté, revêtir la partie de la charnière de la porte pour des raisons de sécurité (risque de blessures).

Les protections sont disponibles comme accesseoir auprès des revendeurs spécialisés ou le SAV.

Certaines modèles sont dotés d'un seul pied postérieur réglabre à l'aide d'une vis placée en bas sur la partie antérieure de l'appareil.

2.1 Raccordement au réseau de distribution d'eau

Prévenir les risques d'engagement ou de dommage: si la tuyauterie de l'eau est neue ou si elle est restée inactive pendant longtemps, avant de procéder au raccordement au réseau de distribution d'eau, s'assurer que l'eau soit limpide et sans impuretés afin d'éviter d'endommager l'appareil. Pour le raccordement du lave-vaiselle au réseau hydrique, utiliser exclusivement des tuyaux neufs; deieux tuyaux ou des tuyaux usés ne doivent pas'être réutilisés.

RACCORDEMENT A LA PRISE D'EAU

Raccorder le tuyau d'alimentation à une prise d'eau froide avec raccord filtré 14 gaz en interposant le filtre A en dotation. Bien visser le tuyau avec les mains puis compléter l'opération en serrant d'environ 14 de tour avec une pince.

Dans les modèles dotés d'ACQUASTOP le filtre est déjà present dans la bague filtée.

Il est possible d'alimenter le lava-vaiselle avec de l'eau ne dépissant pas 60^ . En alimentant l'appareil avec de l'eau chaude, le temps de lavage sera abrégé de 20 minutes environ, mais son efficacité sera toutefois légèrement réduite. Le raccordement devra être effectué à la prise domestique d'eau chaude et selon les mêmes modalités décrites pour le raccordement à la prise d'eau froide.

RACCORDEMENT AU TUYAU D'EVACUATION

Introduire le tuyau spécial dans une conduite d'évacuation au diamètre minimum de 4 cm; en alternative, leMETTE sur le lavabo en utilisant le support du tuyau fourni avec l'appareil, mais en prénant soin d'eviter les étranglements ou les courbures excessives. Il est important d'éviter que le tuyau puisse se décrocher et tomber. Pour ce faire, le support du tuyau est doté d'un orifice grâce auquel il est possible de le fixer à l'aide d'un lacet au mur ou au robinet.

L'extrémité libre sera place à une hauteur comprise entre 30 et 100 cm et ne devra jamais être recouverte par l'eau. En présence de tuyaux de rallonge disposés horizontally, pour un maximum de 3 m, positionner le tuyau d'évacuation à une hauteur maximal de 85 cm du sol.

2.2 Alimentation electrique

Brancher la fiche à une prise de courant ajusté et conformément aux instructions mentionnées au chapitre "1. Avertissements concernant la sécurité et l'utilisation".

3. Description des commandes

3.1 Le bandeau de commandes frontal

Toutes les commandes et les contrôles du lave-vaisse sont réunis sur le bandeau de commandes frontal.

1 SELECTIONTUR PROGRAMMES DE LAVAGE
2 TOUCHE D'ALLUMAGE/EXTINCTION
3 TOUCHE PROGRAMMES ECO
4 TOUCHE PROGRAMME INTENSIF
5 VOYANT D'ALLUMAGE
6 VOYANT MANQUE DE SEL
7 VOYANT MANQUE PRODUIT DE RINÇAGE
8 POIGNEE ESCAMOTABLE POUR OUVERTURE PORTE

CONFIGURATION DU PROGRAMME DE LAVAGE

Pour selectionner le programme le plus approprié au type de vaisse à laver, consulter le tableau ci-après qui mentionne le type de lavage optimal en fonction également de la nature de la vaisse et du degré de saleté. Àpès avoir trové le programme de lavage le plus approprié à l'aide du tableau proposé, tourner le bouton SELECTION PROGRAMMES (1) pour "configurer" le programme désiré, en faisant coïncider l'indice de référence avec le numéro du programme. Si besoin est, en fonction du programmeChoisi appuyer sur une des touches (3,4) qui permettent deCHOISIR le lavage ECO ou le programme INTENSIF.À ce point, il suffit d'appuyer sur la touche d'ALLUMAGE/EXTINCTION (2) pour faire demarrer le programme. Le voyant d'ALLUMAGE (5) s'allume.

TABLEAU DES PROGRAMMES

SÉLECTIONURCYCLE ETTOUCHE		TYPE ET DEGRDESALETEDE LA VAISSELLÉ	DÉROULEMENTPROGRAMME	QUANTITIDÉTERGENT	DUREE	CONSOMMATION
				GRAMMES MINUTES(2)	EAU LITRES (1)	ÉNERGIEKWh (2)
1	TREMPAGE	Casseroles etvaisselle en attende de compléterla charge	Prélavage à froid	-	6' 4		-
	-
2	INTENSIF	Casseroles etvaisselle très salesavec résidus secs	Prélavage à 45°C	10 + 25 110'	110' 22 1,65
	INTENSIF(70°C)		Lavage à 70°C
			2 rincçages à froid
			Rincçage à 68°C
			Séchage
2	BIO 55°C(*)	Casseroles etvaisselsenormalement salesavec résidus secs	Prélavage à froid	30 96'	18 1,28
	ECO55°C		Lavage à 55°C
			Rincçage à froid
			Rincçage à 68°C
			Séchage
2	NORMAL65°C	Casseroles etvaisselsenormalement sales	Prélavage à froid	30 100'	18 1,45
	-		Lavage à 65°C
			Rincçage à froid
			Rincçage à 68°C
			Séchage
3	ECO 55°CC**)EN 50242	Casseroles etvaisselselégèrement salesavec résidus secs	Lavage à 55°C	30 90'	16 1,24
	ECO55°C		Rincçage à froid
			Rincçage à 68°C
			Séchage
3	QUOTIDIEN65°C	Casseroles etvaisselsenormalement sales	Lavage à 65°C	30 92'	16 1,40
	-		Rincçage à froid
			Rincçage à 68°C
			Séchage
4	DELICAT45°C	Vaisselsepeu sale	Lavage à 45°C	25 62'	13 1,10
	-		Rincçage à froid
			Rincçage à 68°C
			Séchage

Effectuer le trempage uniquement en demi-charge.

() Programme conseilé en cas d'utilisation de détergents de la "nouvelle génération" contenant des enzymes.
(^*) Programme de reférence selon la nomé EN 50242.
Non prévu.
(1) Consommation moyenne en considérant le réglage de l'adoucisseur sur le niveau 2.
(2) La durée du cycle et la consommation d'énergie peuvent changer en fonction de la température de l'eau et ambiente, du type et de la quantité de vaisselle.

Si la porte du lave-vaiselle n'a pas ete fermee ou n'est pas bien fermée, la machine ne se met pas en marche.

TABLEAU POUR INSTITUTS DE CONTROL

Norme de contrôle	EN 50242
Programme comparatif	(**) Sélecteur sur 3 + touche ECO 55°C
Charge 12 couverts
Type de détergent B
Dosage du détergent 30 g
Réglage du produit de rinçage Selon les modèles 3/4 ou 4/6

EN 50242

3.2 Programmes de lavage

Avant de faire demarrer un programme de lavage, vérifier que:

Le robinet de I'eau soit ouvert.
- Dans le réservoir de l'adoucisseur il y ait du sel regenerant.
Dans le réservoir il y a la dose adequate de détergent.
Les paniers aient ete charges correctement.
Les bras de lavage toument librement et sans obstacles.
La portedu lave-vaiselle soit bien fermée.

Pour annuler le programme en cours, il est nécessaire d'eteindre le lavevaisselle en appuyant sur la touche ALLUMAGE/EXTINCTION (2).

Positionner le sélecteur programmes sur TREMPAGE et attende le démarrage du lave-vaisselle. Une fois le programme terminé, éteindre le lave-vaisselle en appuyant sur la touche ALLUMAGE/EXTINCTION (2).

MODIFICATION DU PROGRAMME

Pour modifier un programme en cours, il est nécessaire d'eteindre le lavevaisselle en appuyant sur la touche ALLUMAGE/EXTINCTION (2).

Configurer le sélection programmes sur le programme désiré et rallumer le lave-vaisse en appuyant sur la touche ALLUMAGE/EXTINCTION (2).

Le lave-vaissele effectuera automatiquement le nouveau programme.

POUR ECONOMISER DE L'ENERGIE ET RESPECTER L'ENVIRONMENT

• Essayer de tous jours utiliser le lave-vaisselle en pleine charge.
• Ne pas rincer au préalable la vaisse à l'eau courante.
  Utiliser le programme de lavage le plus approprié à chaque type de charge.
• Ne pas effectuer de rincages préliminaires.
• Raccorder le lave-vaiselle à une installation d'eau chaude jusqu'à 60^ (si disponible).
• Lorsque cela est possible, annuler le séchage en laissant la porte ouverte à la fin du lavage : l'air et la chaleur résiduelle secheront parfaitement la vaisse.

POUR RÉDUIRE LES CONSOMMATIONS DE DÉTERGENT!... ET RESPECTER L'ENVIRONNEMENT

Les phosphates présents dans le détergent pour lave-vaiselle constituent un problème du point de vue écologique. Pour éviter une consommation excessive de détergent, mais aussi d'énergie électrique, il est conseillé:

• de séparer la vaisselle plus délicate de la vaisselle plus résistante aux détergents agressifs et aux températures élevées;
• de ne pas verser le dédTangent directement sur la vaisselle.

En cas de nécessité d'ouverture de la porte du lave-vaisselle durant la phase de lavage, il faudra attendre 1 minute avant de faire repartir le programme. Àpres avoir correctement reférmé la porte le nouveau programme reprendra du point où il avait été interrompu. Cette opération pourrait cause des irregularités dans le déroulement du programme.

ARRET

Une fois le programme de lavage terminé, et selon le programme effectué, le sélecteur sera positionné en correspondance d'un indice d'ARRÉT. Éteindre le lave-vaiselle en appuyant sur la touche ALLUMAGE/EXTINCTION (2).

EXTRACTION DE LA VAISSELLE

À la fin du programme de lavage, attendre au moins 20 minutes avant d'extraire la vaisse, de sorte à ce qu'elle refroidisse. Pour éviter que d'eventuelles gouttes d'eau restées dans le panier supérieur puissant tomber sur la vaisse qui se trouve encore dans le panier inférieur, il est conseilé de vider tout d'abord le panier inférieur et ensuite le panier supérieur.

4. Instructions pour l'utilisation

Après avoir correctement installé le lave-vaisse, le préparer afin qu'il puisse entra en fonction en effectuant les opérations suivantes:

• Régler l'adoucisseur d'eau;
• Introduire du sel regénérant;
• Introduire du produit de rincege et du détergent.

4.1 Utilisation de l'adoucisseur d'eau

La quantité de calcaire contenu dans l'eau (indice de durée de l'eau) est responsable des taches blanchâtres sur la vaisselle seche, laquelle, avec le temps, a tendance à开发商 opaque. Le lave-vaisselle est équipée d'un adoucisseur automatique qui, en utilisant du sel regénérant spécifique, soustrait à l'eau les substances durcissantes.

Le lave-vaiselle est prédisposé en usine pour une dureté de niveau 3 (dureté moyenne 41 - 60^ - 24 - 31^

En utilisant de l'eau d'une durée moyenne, le nouveau chargement de sel devra être effectué environ tous les 20 lavages. Le réservoir de l'adoucisseur a une capacité d'environ 1,7kg de sel en grains et est situé sur le fond du lave-vaisselle. Certains modèles sont dotés d'un indicateur optique de niveau de sel. Dans ces modèles le bouchon du réservoir du sel contient un flotteur de couleur verte qui descend lorsque la concentration de sel dans l'eau diminue. Lorsque le flotteur vert n'est plus visible du bouchon transparent, ajouter le sel regénérant. Àpres avoir extrait le panier inférieur, dévisser le bouchon du réservoir en sens anti-horaire et verser le sel en utilisant l'entonnoir fourni avec le lave-vaisselle. Avant de revisser le bouchon, éliminer les évventuels résidus de sel pres de l'ouverture.

• À la première utilisation du lave-vaiselle, il faut également introduire, autre le sel, un livre d'eau.
• Avec que le bouchon soit soignement reféré. Le mélange d'eau et de détergent ne doit pas pénétrer dans le réservoir du sel car cela comprométrait le fonctionnement de l'installation de régénération. Dans ce cas la garantie ne serait plus valable.
  N'utiliser que du sel regenerant pour lave-vaisselle domestiques. Si I'on utilise du sel en pastilles ne pas replir complètement le réservoir.

• Ne pas utiliser de Sel alimentaire car il contient des substances non solubles qui peuvent, avec le temps, comprometter l'installation de décalcification.
• Lorsque cela est nécessaire, effectuer l'opération de chargement de Sel avant de faire demarrer le programme de lavage; la solution saline excessive sera ainsi éliminée par l'eau; un besoin prolongé d'eau salée à l'intérieur de la cuve de lavage peut provoquer des phénomènes de corrosion.

Faire attention à ne pas confondre l'emballage du sel avec celui du détergent : l'introduction de détergent dans le réservoir du sel endommage l'adoucisseur.

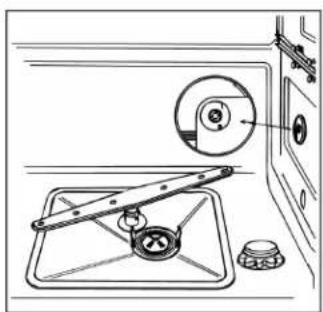

RéGLAGE DE L'ADOUCISSEUR

Le lave-vaiselle est doté d'un dispositif qui permet de personneliser le réglage de l'adoucisseur en fonction de la durée de l'eau de réseau.

Le sélecteur qui agit sur le réglage est situé dans l'embout en plastique qui se trouve sur le côté droit, à l'intérieur du lave-vaisselle et permet le réglage sur 5 positions.

TABLEEAU DE LA DURETE DE L'EAU

DURETÉ DE L'EAU
Duretés Allemandes (°dH)	RéGLAGE
0 - 4 0 - 7 Position N. 1 PAS DE SEL
5 - 9 8 - 15 Position N. 1
10 - 17 16 - 30 Position N. 2
18 - 26 31 - 45 Position N. 3
27 - 35 46 - 60 Position N. 4
36 - 47 61 - 80 Position N. 5

Demanders les informations relatives au degré de durée de l'eau à l'entreprises hydrique de distribution.

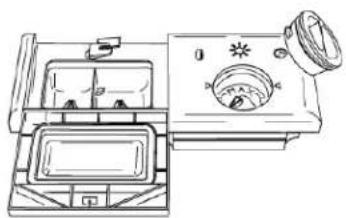

4.2 Utilisation du distributeur du produit de lavage et de rincege

Le distributeur de détergent et le doseur du produit de rincege se trouvent dans la partie interne de la porte : le distributeur à gauche et le doseur à droite.

À l'excection du programme TREMPAGE, avant chaque lavage il faudra introduire dans le distributeur la dose ajusté de détergent. Le produit pour le rince sera par contre ajouté seulement en fonction des besoins.

Le produit de rincege accelere le sechage de la vaisselle et empêche la formation de taches et de dépôts de calcaire ; il est automatiquement ajouté à l'eau au cours du dernier rincege à partir du réservoir qui se trouve sur le côte interne de la porte.

Ouvrir la porte.
- Tourner le couvercle du réservoir d'1/4 de tour en sens anti-horaire et l'extraire.
- Introduire le produit de rincege jusqu'à remplir le distributeur (140 cl environ). L'indicateur optique situé pres du bouchon doit s'obscurcir complètement. Ajouter à nouveau du produit de rincege lorsque l'indicateur optique devient clair ou lorsque le témoin du niveau de produit de rincege s'allume.
- Remetre le couvercle et le tourner en sens hora.
- Nettoyer à l'aide d'un chiffon le produit de rincege éventuellesment sorti car il pourrait produit de la mousse.

RéGLAGE DU DOSAGE DU PRODUIT DE RINÇAGE

Le lave-vaissele sort de I'usine avec le reglage moyen. Il est de toute façon possible de regler le dosage en tournant le selecteur se trouvant a l'intérieur du doseur sur la position nécessaire: la dose sera proportionnelle à la position du selecteur.

La dose devra etre augmentee lorsque la vaiselle lavee est opaque ou presente des taches circulaires.

Pour acceder au reglage du dosage il est nécessaire de tourner le bouchon d'1/4 de tour en sens anti-horaire et l'extraire.
- Tourner ensuite à l'aide d'un tournevis le selector du dosage jusqu'à la position désirée.
- Remetre le bouchon en le tournant en sens hora.

La dose de produit de rincege devra etre augmentee si la vaiselle est opaque ou si elle presente des taches circulaires.
- Si la vaisse est par contre collante ou si elle presente des rayures blanchâtres, il faudra réduire la dose de produit de rincege.

Pour ouvrir le couvercle du distributeur de détergent appuyer légèrement la touche P. Introduire le détergent et reférer soigneusement le couvercle. Durant le lavage le distributeur sera ouvert automatiquement.

Lorsque I'on selectionne le programme INTENSIF, il faut introduire, outre la dose normale de detergent, une quantite supplémentaire dans la cavite G ou H.
- N'utiliser que des détergents spécifiques pour lave-vaiselle. L'emploi de détergents de bonne qualité est important pour obtenir d'excellents résultats de lavage.
- Tenir les emballages de détergent bien fermés en lieu sec, pour empêcher la formation de grumeaux qui comprométrtraient les résultats de lavage. Àpres leur ouverture, les produits ne doivent pas être gardés trop longtemps car le détergent perd de son efficacité.
- Ne pas utiliser de produits de vaisseille que l'on utilise pour laver la vaisseille à la main car ils produit beaucoup de mousse et peuvent comprometer le fonctionnement du lave-vaisselle.
- Doser correctement la quantité de détergent. Une quantité insuffisante de détergent provoque une élimination incomplète de la saleté, tandis qu'une quantité excessive n'augmente pas l'efficacité du lavage, mais ne représenté par contre qu'un gaspillage.

• Dans le commerce il existe des détergents liquides et en poudre qui se différencient par leur composition chimique et peuvent contérer des phosphates, ou bien en être dépourvus mais contérer des enzymes naturels.

• Les détergents avec phosphates agissant plus sur les graisses et sur les amides au-delà de 60^ .

• Les détangers enzymatiques exercent par contre leur force nettoyante même à de basses températures (de 40 à 55^ ) et sont plus facilement biodégradables. Ces détangers permettent d'atteindre, à de basses températures, les mêmes résultats de lavage que l'on ne pourrait obtenir qu'avac des programmes à 65^ . Pour la protection de l'environnement nous conseillons l'emploi de détangers sans phosphates ni chlore.

• Sur le marché il existe aussi des détergents en pastilles qui déclarent que l'utilisation du sel ou du produit de rincege n'est pas nécessaire. Dans certains cas ces détergents pouraient ne pas être efficaces,urtout sils sont utilisés pour les cycles brefs et/ou avec de bassestempératures de lavage.

S'il y a des problèmes de performances (ex.depot d'une patine blanche sur la cuve ou sur la vaisse, sechage peu satisfaisant, résidus sur la vaisse à la fin du lavage), il est conseilé d'utiliser de nouveau des produits traditionnels (sel en grains, détergent en poudre, produit de rincege liquide).

Nous tenons à informer que, lorsqu'on returne à l'utilisation de sel du type traditionnel, il faut attendre plusieurs cycles avant que l'installation soit bien efficace; on pourrait encore trouver des traces de patine blanche sur la cuve et la vaisse. Si le problème dure trop longtemps, contacter le Service Àpreès-Vente.

• Quand on utilise des pastilles vaiselle (se rappeler que nous conseillons d'utiliser trois produits séparés : détergent, sel et produit de rincege), celles-ci devraient être placees dans le panier à couverts. Le distributeur est concu pour utiliser du détergent en poudre ou liquide. Il ne s'ouvre pas complètement pendant le cycle de lavage, par conséquent une pastille ne fond pas totallement, ce qui pourrait provoquer :

• quantité insuffisante de détergent librependant le cycle avec des résultats de lavage peu satisfaits;

• le détergent devient compact dans le distributeur et est libre pendant le cycle de rignage final.

L'introduction de détergent, même liquide, dans le réservoir du produit de rincege endommagera le lave-vaiselle.

4.3 Avertissements et conseils généraux

Avant de procéder au premier lavage avec le lave-vaisse, il est opportun de dire les conseils suivants concernant la nature de la vaisse à laver et de sa disposition. Il n'est généralement pas de limites quant au lavage de la vaisse d'usage domestique, mais dans certains cas il faudra tener compte de ses caractéristiques.

Avant de dispose la vaisselle dans les paniers, il est nécessaire :

d'éliminer les restes de nourriture les plus gros, comme par exemple les os ou les arêtes qui pouraient non seulement engorger le filtré, mais endommager également la pompe de lavage;
- faire tremper les casseroles ou les poées qui doivent sur leur fond des résidus de nourriture brûlée afin que ces derniers se détachent plus facilement ; les placer ensuite dans le PANIER INFÉRIEUR.

Effectuer un prélavage de la vaisse sous l'eau courante avant de la charger dans les paniers représenté un gaspillage inutile d'eau.

Une disposition correcte de la vaiselle assure de bons résultats de lavage.

ATTENTION!

• S'assurer que la vaisse soit bien bloquée, qu'elle ne puisse pas se renverser et qu'elle n'entrave pas la rotation des bras de lavage durant le fonctionnement;
• Ne pas introduire de petits objets dans les paniers ; en tombant, ils pourraient bloquer les bras de lavage ou la pompe de lavage;
• Les recipients tels que les tasses, les bols, les verres et les casseroles doivent toujours être disposés avec leur ouverture vers le bas et leur cavité oblique pour permettre l'écoulement de l'eau;
• Ne pas disposer les articles de vaisseille les uns sur les autres ou de sorte à ce qu'ils se couvrent reciproquement;
• Ne pas disposposer les verres trop pres les uns des autres car, en se touchant, ils pourraient se casser ou il pourrait y rester des taches.

S'ASSURER que la vaisse puisse etre lavée dans un lavevaisselle.

Vaisse ne pouvant etre lavee dans un lave-vaisse:

Casseroles et vaisselle en bois : elles peuvent s'abimer à cause des températures de lavage élevées;
- Objets d'artisanat : ils peuvent rarement etre lavés dans un lavevaisselle. Les températures relativement élevées de l'eau et les détergents utilisés peuvent les endommager;
Vaisse en plastique : la vaisse en plastique résistant à la chaleur doit être lavée dans le panier supérieur;
Vaisselet et objets en cuivre, etain, zinc et laiton:elle tend a setacher;
- Argenterie : la vaisselle en argent peut se tacher;
- Verre et cristal : les objets en verre et en cristal peuvent généralement être lavés dans un lave-vaiselle. Cependant, il existe certains types de verre et de cristal qui deviennent opaques et qui perdent leur transparence après de nombreux lavages ; pour ce type de matérielaux, nous conseillons de toujours utiliser le programme le moins agressif du tableau des programmes;
- Vaisselle avec des décorations : les objets décorés se trouvant dans le commerce ont généralement une bonne résistance aux lavages dans les lave-vaisse, même s'il peut arriver que leurs couleurs palissent après des lavages féuents. En cas de doute sur la résistance des couleurs, il est opportun de laver peu de pieces à la fois pendant environ un mois.

4.4 Utilisation des paniers

Le lave-vaisse a une capacité de 12 couverts, y compris la vaisse pour servir.

PANIER INFÉRIEUR

Le panier inférieur reçoit l'action du bras de lavage inférieur à l'intensité maximale et devra donc contenir la vaissele la plus "difficile"et la plus sale.

Toutes les combinaisons et variétés de charge sont permises à condition que l'on prenne soin de-disposer la vaiselle,les casseroles et les poëles de façon à ce que toutes les surfaces soient exposées aux jets d'eau provenant du bas.

CHARGEMENT DU PANIER INFERIEUR

Disposer soigneusement et verticalement les assiettes plates, creuses, à dessert et les plats. Les casseroles, les poèmes et leurs couvercles correspondants doivent être returnés vers le bas. Disposer les assiettes creuses et celles à dessert en ayant toujours soin de laisser un espace entre elles.

Exemples de chargement :

PANIER PORTE-COUVERTS

On devrait dispose les couverts dans le panier de façon homogène, avec leur manche diriges vers le bas et en faisant particulièrement attention à ne pas se blesser avec les lames des couteaux.

Il est destiné à contenir touteASF de couverts, à l'exception des couverts ayant une longueur telle qu'elle interfere avec le bras de lavage supérieur. On peut disposer les touches, les cuilleres en bois et les couteaux de cuisine dans le panier supérieur, en faisant attention que la pointe des couteaux ne dépasse pas le panier.

PANIER SUPERIEUR

Il est conseilé de charger le panier supérieur avec de la petite vaiselle ou de la vaisse l'd'une grandeur moyenne, comme par exemple des verres, des assiettes, des tasses à café ou à thé, des assiettes sans rebord et des objets légers en plastique, mais résistant à la chaleur. Si le panier supérieur est utilisé dans la position la plus BASSE, on pourra également y charger des plats à condition que ces derniers soient peu sales.

Pour profiter au maximum de l'espace, le panier supérieur est doté de deux grilles en plastique, que l'on peut soulever pourmettre des verres hauts,p.e. des verres à pied.

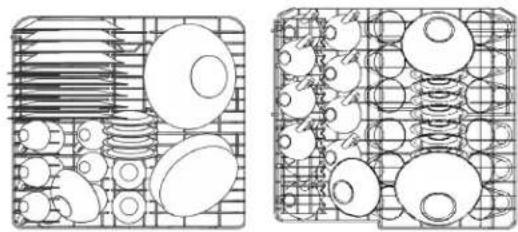

CHARGEMENT DU PANIER SUPERIEUR

Mettre les assiettes tournées vers l'avant ; les tasses et les recipients creux seront places avec l'ouverture tournée ves le bas. Le cote gauche du panier pourra etre charge avec les tasses et les verres disposés sur deux plans. Au centre on peut enfiler les assiettes et les assiettes a dessert verticalement dans les supports prevus.

Examples de chargement :

RéGLAGE DU PANIER SUPÉRIEUR

Le panier supérieur est régiable sur deux positions, selon les nécessités de l'utilisateur et en fonction de la hauteur de la vaisse à laver dans le panier inférieur.

Proceder de la façon suivante:

• extraire le guide droite du panier;
• enlever l'arrêt en le décrochant avant comme indiqué sur la figure ;
• pousser le guide pour libérer les roues;
• introduire dans le guide les deux roues supérieures ou inférieures, selon le réglage désiré;
• repositionner l'arrêt dans sa position d'origine.

5. Nettoyage et entretien

Avant toute intervention, il faut débrancher l'alimentation électrique de l'appareil.

5.1 Avertissements et conseils généraux

Éviter l'emploi de détergents abrasifs ou acides.

Les surfaces externes et la contre-porte du lave-vaiselle devront etre nettoyees a intervalles reguliers a I'aide d'un chiffon doux et humide ou bien avec un detergent normal pour surfaces peintes. Les joints d'etanchete de la porte devront etre nettoyes avec une eponge humide. Il est periodiquement bon (une ou deux fois par an) de nettoyer la cuve et les joints pour eliminer la saleté ayant pu se déposer en utilisant un chiffon doux et de I'eau.

NETTOYAGE DU FILTR D'ARRIVEE D'EAU

Le filtré d'arrivée d'eau A situé à la sortie du robinet a besoin d'être périodiquement nettoyé. ÀpRES avoir fermé le robinet d'eau, dévisser l'extrémité du tuyau d'arrivée d'eau, retirer le filtré A et le nettoyer délicatement sous un jet d'eau courante. Réinsérer le filtré A dans son logement et revisser soigneusement le tuyau d'arrivée d'eau.

NETTOYAGE DES BRAS DE LAVAGE

Les bras de lavage sont facilement démontables pour permettre le nettoyage périodique des buses et prévenir des engagements possibles. Les laver sous un jet d'eau et les réinsérer soignement dans leurs logements, en vérifier que leur mouvement circulaire ne soit enaucun cas entrave.

• Pour extraire le bras de lavage supérieur il faut dévisser la bague de fixation R.
• Pour extraire le bras de lavage inférieur il faut tout simplement le soulever vers le haut, en tirant au milieu.

NETTOYAGE DU GROUPE FILTRANT

• Il est opportun de contrôler périodiquement le filtré central C et, s'il le faut, le nettoyer. Pour l'extraire, il faut saisir les languettes, tourner en sens anti-horaire et soulever vers le haut;
  pousser d'en bas le filtré central D pour l'extraire du microfiltré;
• séparer les deux parties qui compose le filtré en plastique en appuyant sur le corps du filtré dans la zone indiquée par le flèches;
  retirer le filtrre central en le soulevant.

INSTRUCTIONS ET CONSEILS POUR UN BON ENTRETIEN :

• Les filtres doivent être nettoyés à l'eau courante avec une Brosse dure.
• Il est indispensable de nettoyer les filtres attentivement et selon les indications susmentionnées : le lave-vaiselle ne peut pas fonctionner si les filtres sont engorgés.
• Remetre soigneusement les filtres dans leur logement afin d'eviter d'endommager la pompe de lavage.

SI LE LAVE-VAISSELLE RESTE INUTILISE PENDANT LONGTEMPS:

Effectuer le programme de trempage deux fois de suite.
- Debrancher la fiche de la prise de courant.
- Laisser la porte légerement ouverte de sorte à empêcher la formation de mauvaises odeurs à l'intérieur de la cuve de lavage.
- Remplir le doseur de produit pour le rincege.
Fermer le robinet de I'eau.

AVANT DE REUTILISER LE LAVE-VAISSELLA APRES UN ARRET PROLONGE:

• Contrôler qu'il n'y ait pas de dépôts de boue ou de rouille à l'intérieur de la tuyauterie; si tel est le cas, laisser couler l'eau du robinet d'alimentation pendant quelques minutes.
  Rebrancher la fiche dans la prise de courant.
  Raccorder le tuyau flexible d'alimentation d'eau et rouvrir le robinet.

ÉLIMINATION DE PETITS INCONVÉNIENTS

Dans certains cas, il est possible d'éliminer personnellement d'eventuels inconvénients avec l'aide des instructions suivantes :

Si le programme ne démarre pas, vérifier que :

Le lave-vaiselle soit branché au réseau électrique;
La distribution d'énergie électrique n'ait pas été interrompue;
Le robinet de I'eau soit ouvert;
La portedu lave-vaiselle ait ete rectement fermee.

Si de I'eau stagne dans le lave-vaiselle, vérifier que:

le tuyau d'évacuation ne soit pas plie;
le siphon de vidange ne soit pas bouché ;
les filtres du lave-vaisselle ne soient pas engorgés.

Si la vaisse n'est pas nettoyee, vérifier que :

le détergent ait été introduit en quantité suffisante;
- il y ait du sel regenerant dans le réservoir spécifique;
la vaisse ait ete disposee correctement
- le programme sélectionné soit approprié au type et au degré de saleté de la vaisse;
- tous les filtres soient propres et correctement insérés dans leurs logements;
les orifices de sortie de I'eau des bras de lavage ne soient pas bouchés:
- dernier objet n'aift bloqué la rotation des bras de lavage.

Si la vaisse ne sèche pas ou reste opaque, vérifier que :

• il y ait du produit de rinceage dans le distributeur spécifique ;
  le réglage de la distribution de ce produit soit correcte ;
• le détergent utilisé soit d'une bonne qualité et qu'il n'ait pas perdu ses caractéristiques (par exemple à cause d'une conservation avec l'emballage ouvert).

Si la vaisse presente des rayures, des taches...verifier que:

le réglage du dosage du produit de rincege ne soit pas excessif.

Si des traces de rouille sont visibles dans la cuve :

• la cuve est en acier résistant à la corrosion et donc d'eventuelles taches de rouille sont dues à des éléments externes (morceaux de rouille provenant de conduites de l'eau, de casseroles, de couverts, etc.). Pour éliminer ces taches il existe dans le commerce des produits spécifique.
• Vérifier que soient utilisées de justes doses de détergent. Certains détergents peuvent être plus corrosifs que d'autres.
• Vérifier que le bouchon du réservoir du sel soit bien fermé et que le réglage de l'installation de l'adoucisseur d'eau soit correct.

Si, après l'application des instructions susmentionnées, les anomalies de fonctionnement devaient persister, il faudra contacter le centre d'assistance technique autorisé le plus proche.

ATTENTION : les interventions effectuees sur l'appareil par un personnel non autorise ne sont pas couvertes par la garantie et sont donc a la charge de I'usager.

DONNÉES TECHNIQUES

Largeur	597 ÷ 599 mm
Profondeur mesurée au profil external du bandeau de commandes	Installation libre: 600 mmTotalement intégrable: 590 mm
Hauteur	Installation libre de 850 mm à 870 mmTotalement intégrable: de 820 mm à 870 mm
Capacité	12 Couverts standards
Pression eau d'alimentation	Min. 50 - max. 900 kPa (min. 0.5 - max. 9 bars)
Données électriques	Voir plaque des caractéristiques
