Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 12 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Consommation d'eau	Consommation d'eau par cycle : 12 litres
Programmes de lavage	6 programmes : Éco, Intensif, Normal, Rapide, Prélavage, Auto
Niveau sonore	46 dB
Utilisation	Panneau de contrôle intuitif avec affichage LED, options de départ différé
Maintenance	Filtres à nettoyer régulièrement, bras gicleurs à vérifier pour un bon fonctionnement
Sécurité	Système de sécurité anti-débordement, verrouillage de porte pendant le fonctionnement
Informations générales	Garantie de 2 ans, manuel d'utilisation inclus, service après-vente disponible

FOIRE AUX QUESTIONS - BLV 50012 BLUESKY

Mon lave-vaisselle BLUESKY BLV 50012 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Pourquoi mon lave-vaisselle ne se remplit pas d'eau ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée d'eau n'est pas plié ou obstrué. Assurez-vous également que le filtre d'entrée d'eau est propre.

Le lave-vaisselle BLUESKY BLV 50012 laisse des traces sur la vaisselle, que faire ?

Assurez-vous de ne pas surcharger le lave-vaisselle et utilisez un détergent approprié. Vérifiez également que le sel régénérant et le liquide de rinçage sont remplis.

Mon lave-vaisselle émet un bruit étrange pendant le cycle, que faire ?

Vérifiez que rien ne bloque les bras gicleurs. Des objets ou des restes de nourriture peuvent être la cause des bruits. Si le bruit persiste, il peut être nécessaire de contacter un technicien.

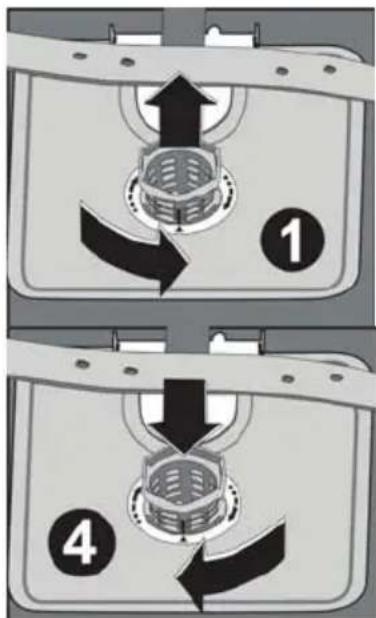

Comment nettoyer le filtre de mon lave-vaisselle BLUESKY BLV 50012 ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le à l'eau chaude pour enlever les résidus de nourriture et laissez-le sécher avant de le remettre en place.

Pourquoi mon lave-vaisselle ne termine pas le cycle de lavage ?

Cela peut être dû à un problème de drainage. Vérifiez que le tuyau de vidange n’est pas bouché et que le filtre est propre. Si le problème persiste, contactez le service après-vente.

Comment régler la dureté de l'eau sur le BLUESKY BLV 50012 ?

Consultez le manuel d'utilisation pour connaître les réglages appropriés. En général, vous devrez ajuster le niveau de dureté de l'eau en fonction des recommandations de votre région.

Le lave-vaisselle ne démarre pas à cause de l'erreur E1, que signifie-t-elle ?

L'erreur E1 indique un problème d'alimentation en eau. Vérifiez le robinet et le tuyau d'arrivée d'eau. Assurez-vous qu'il n'y a pas de fuites et que le filtre d'entrée est propre.

MODE D'EMPLOI BLV 50012 BLUESKY

Instructions pour Instruct l'installation et l'emploiil'inst

BLV50012

BLUESKY

BLUESKY

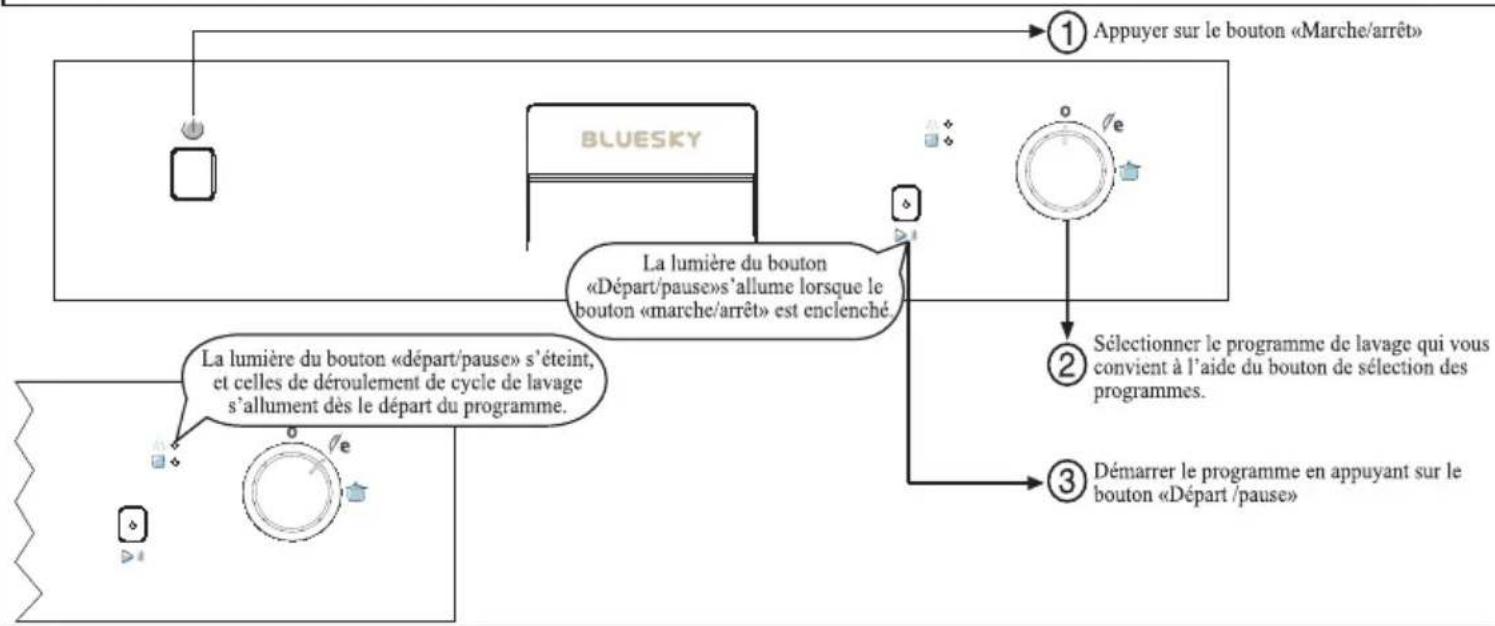

Fonctionnement de la machine

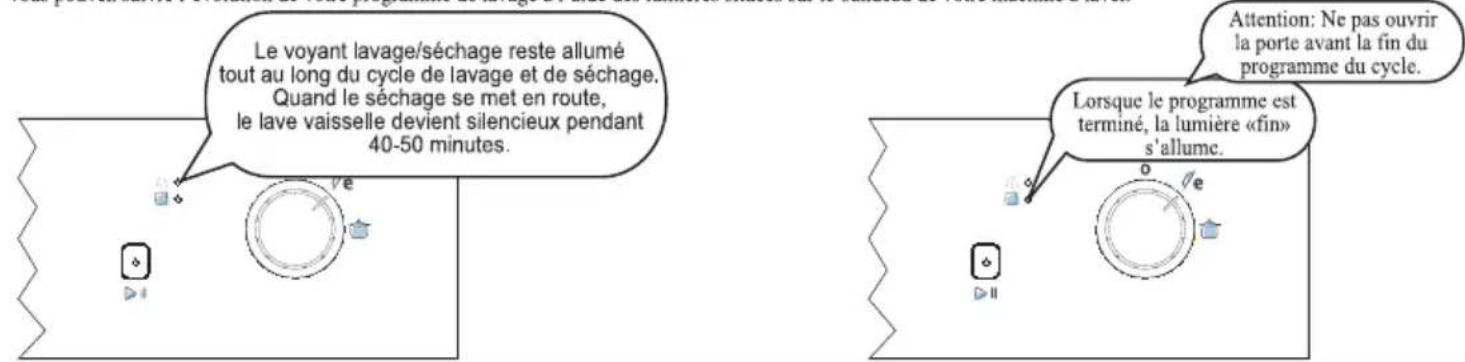

Suivre un programme

Voupe suire l'evolution de vroit programme de lavage a laide des lumieres situées sur le bandeau de votre machine a laver.

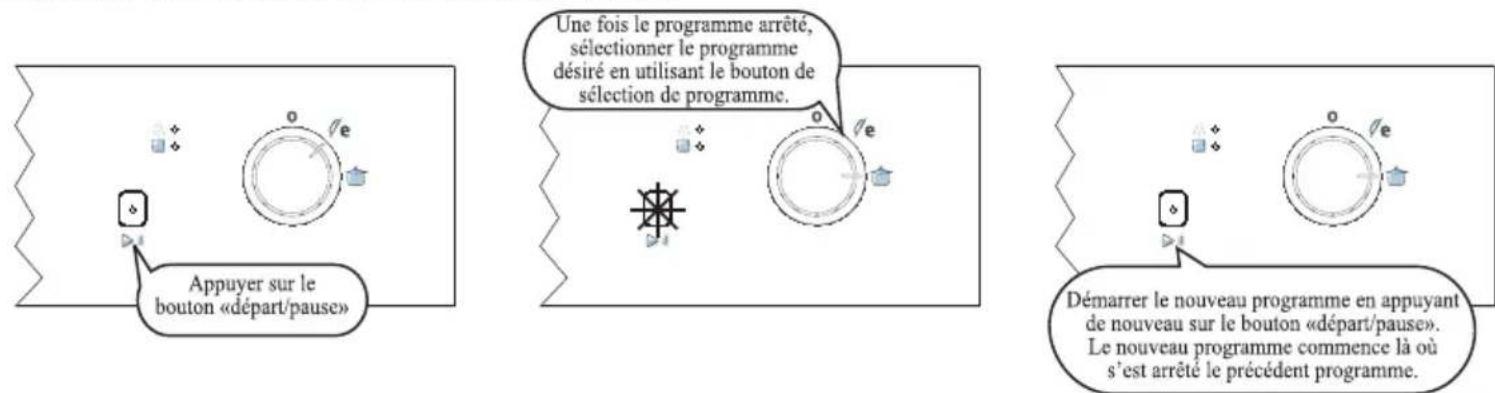

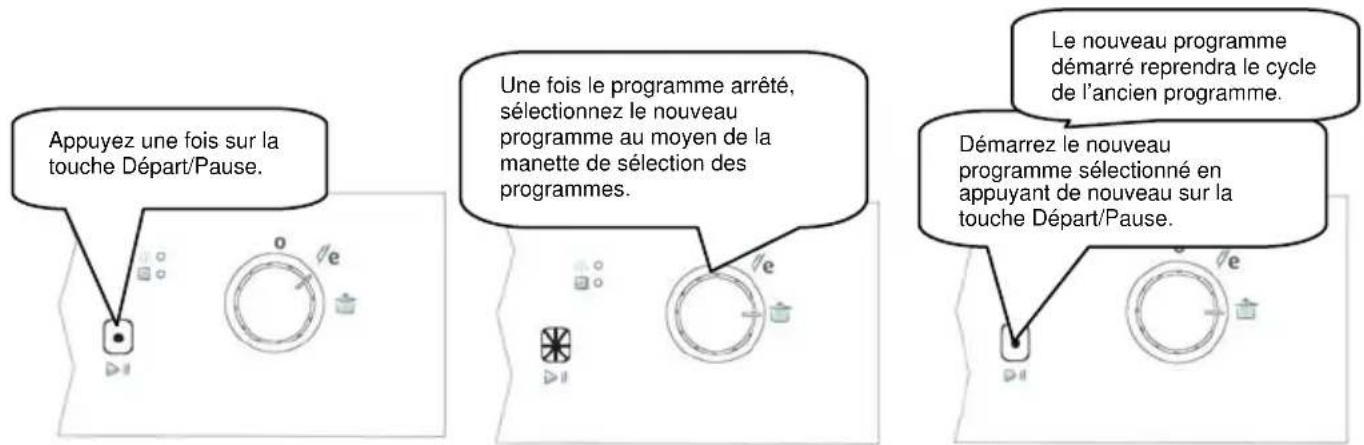

Changer un programme

Si vous désirez changer de programme pendant qu'un programme est en cours:

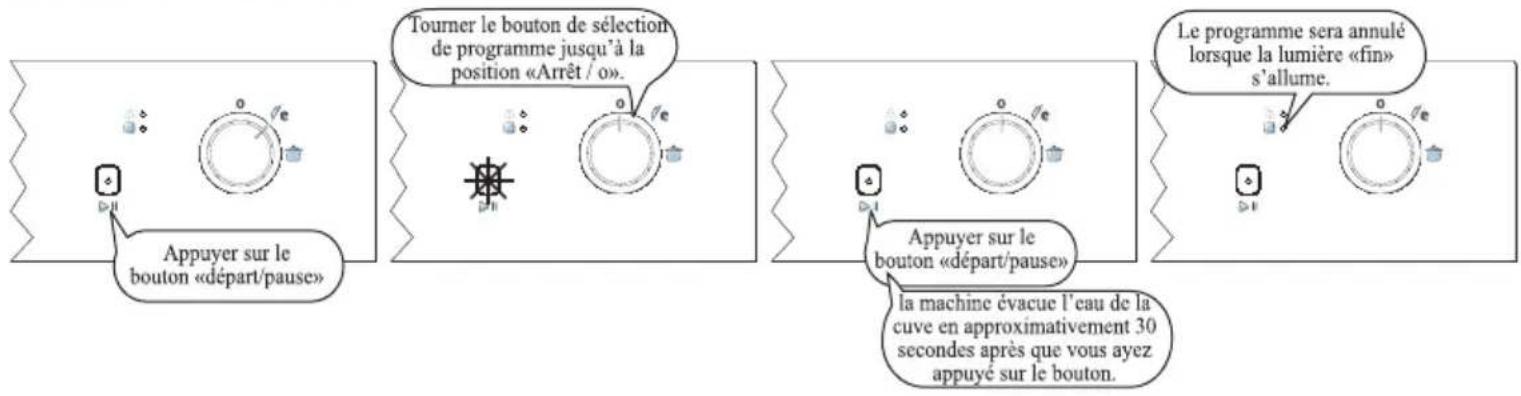

Annuler un programme

Si vous désirez annuler un programme de lavage en cours

TABLE DES MATIERES

Apprenez a connaître votre machine 4

• Caracteristiques techniques. 5
  Conformité aux normes et données d'essay 5

Informations et recommendations de sécurité 5

Recyclage 5
- Informations de sécurité 5
- Recommendations. 7
- Ne pas laver en machine. 7

Installation de la machine 7

• Positionnement de la machine 7
  Raccordement d'eau. 8
  Tuyau d'arrivée d'eau 8
  Tuyau de vidange 8
  Raccordementelectrique 9
  Installation de la machine sous un plan de travail 10

Avant la première utilisation. 12

• Importance de la quantité de calcaire dans l'eau. 12

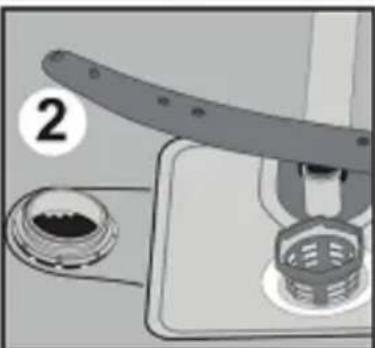

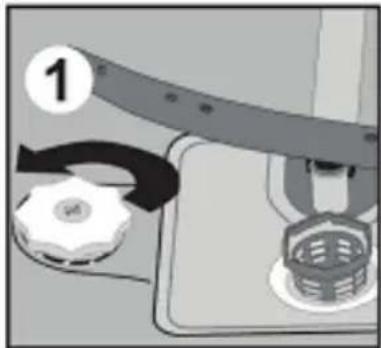

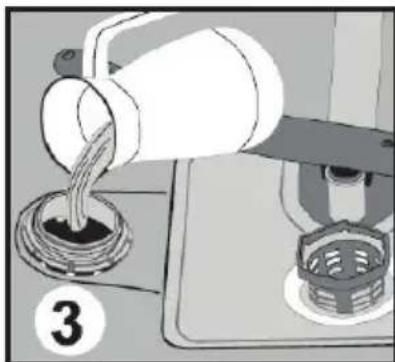

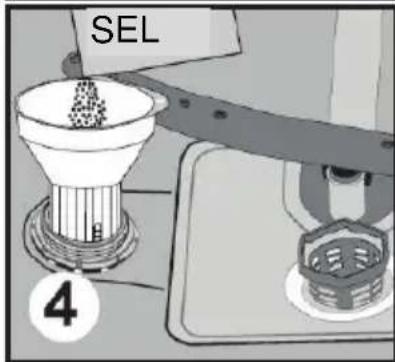

  Chargement du sel dans le réservoir de I.adoucisseur d'eau 12
  Bande test de contrôle de la durée de l'eau 13
• Réglage de l'adoucisseur 14

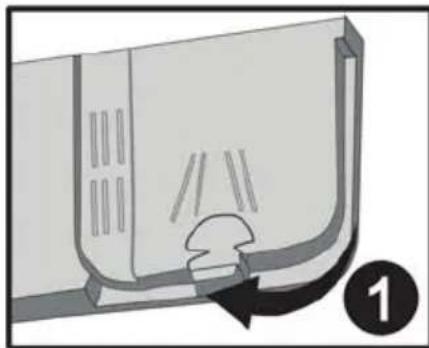

  Detergent. 15
• Remplissage du compartment à détergent. 15
  Detergents combinés 15

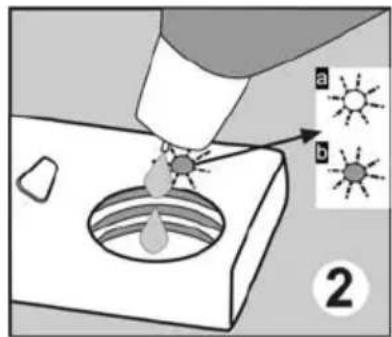

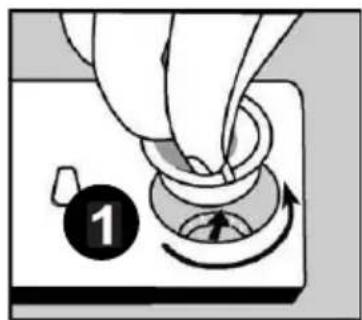

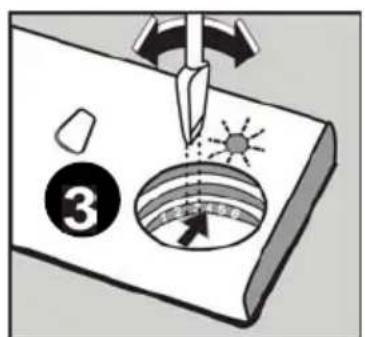

• Remplissage du compartment à produit de rincege et réglage du doseur 16

Chargement du lave-vaisse. 17

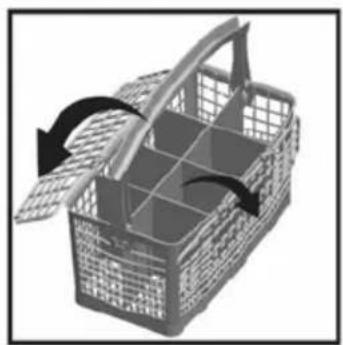

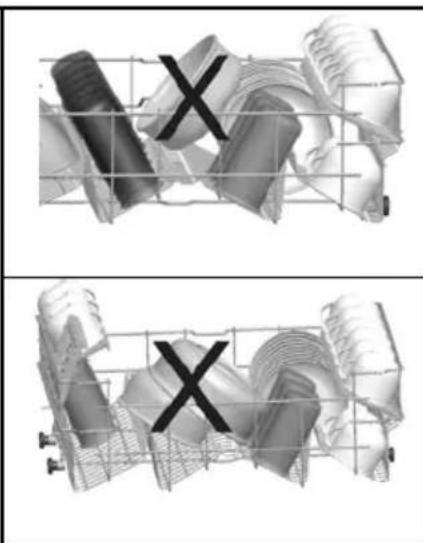

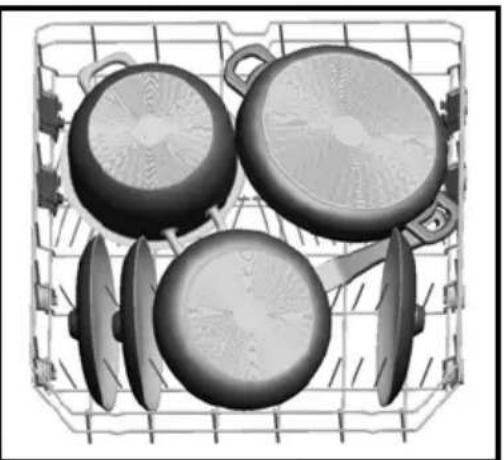

Chargement des paniers 17
Autres charges des paniers 18

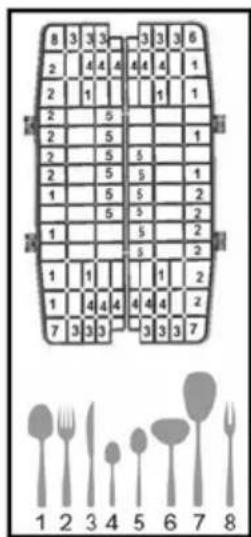

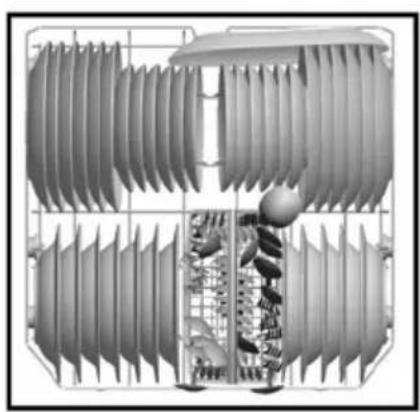

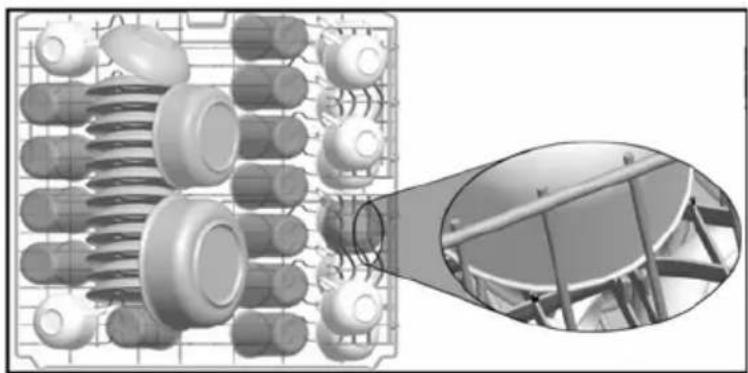

Charges standard et données d'essai 19

Description des programmes 20

• Contenu des programmes 20

Mise sous tension et besoin d'un programme 21

• Mise de la machine sous tension 21
• Contrôle du déroulement du programme 21
• Modifier un programme 21

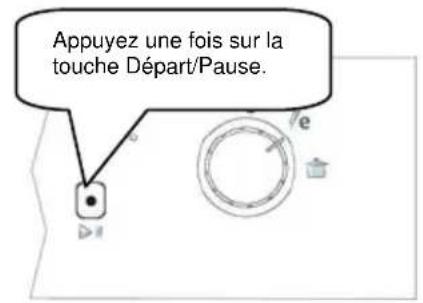

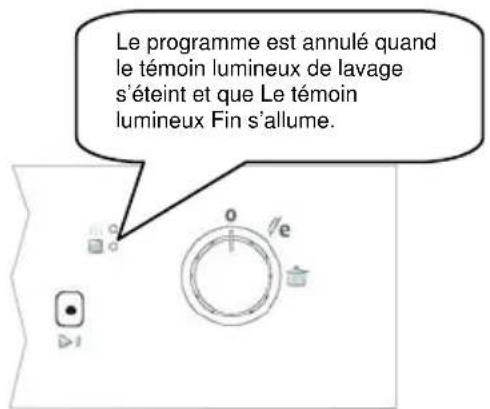

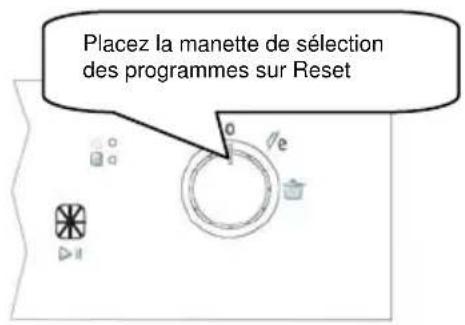

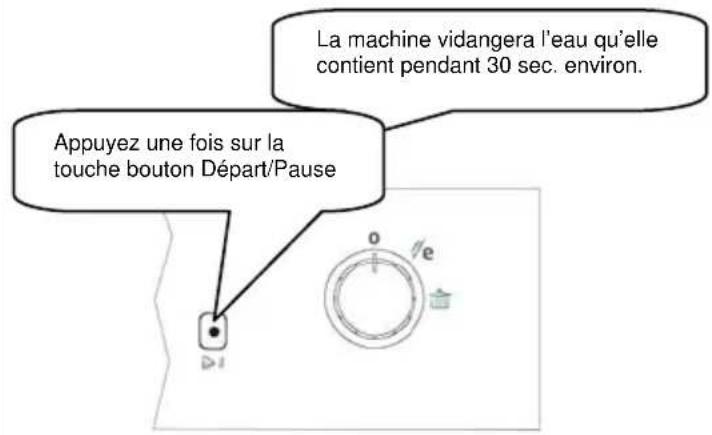

• Modifier un programme avec remise à zéro. 22

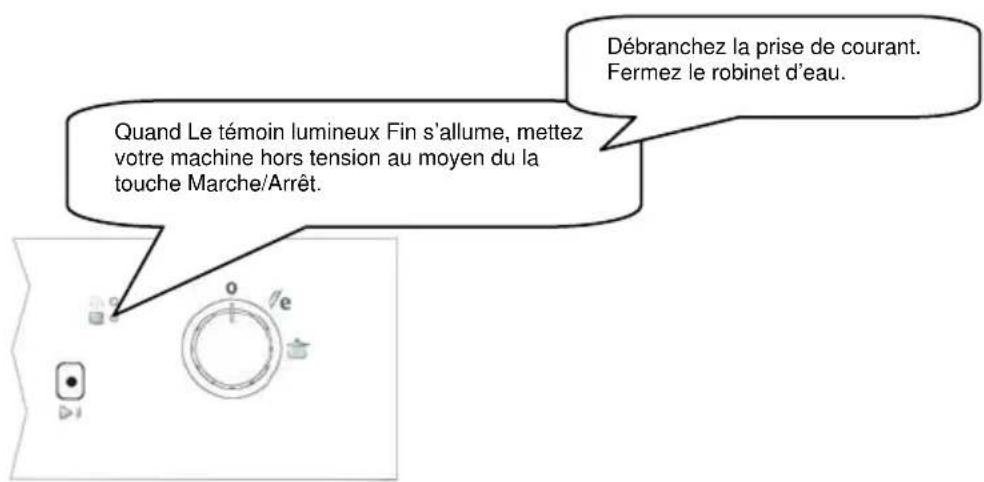

• Mise de la machine hors tension 22

Entretien et nettoyage 23

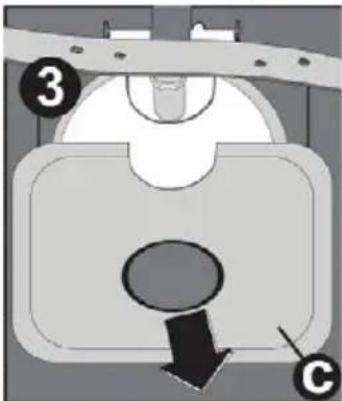

Filtres. 23
- Bras de lavage 24
Filtredutuyadarriveed'eau 24

Codes de dysfonctionnement et que faire en cas de panne 25

Informations pratiques et utiles 27

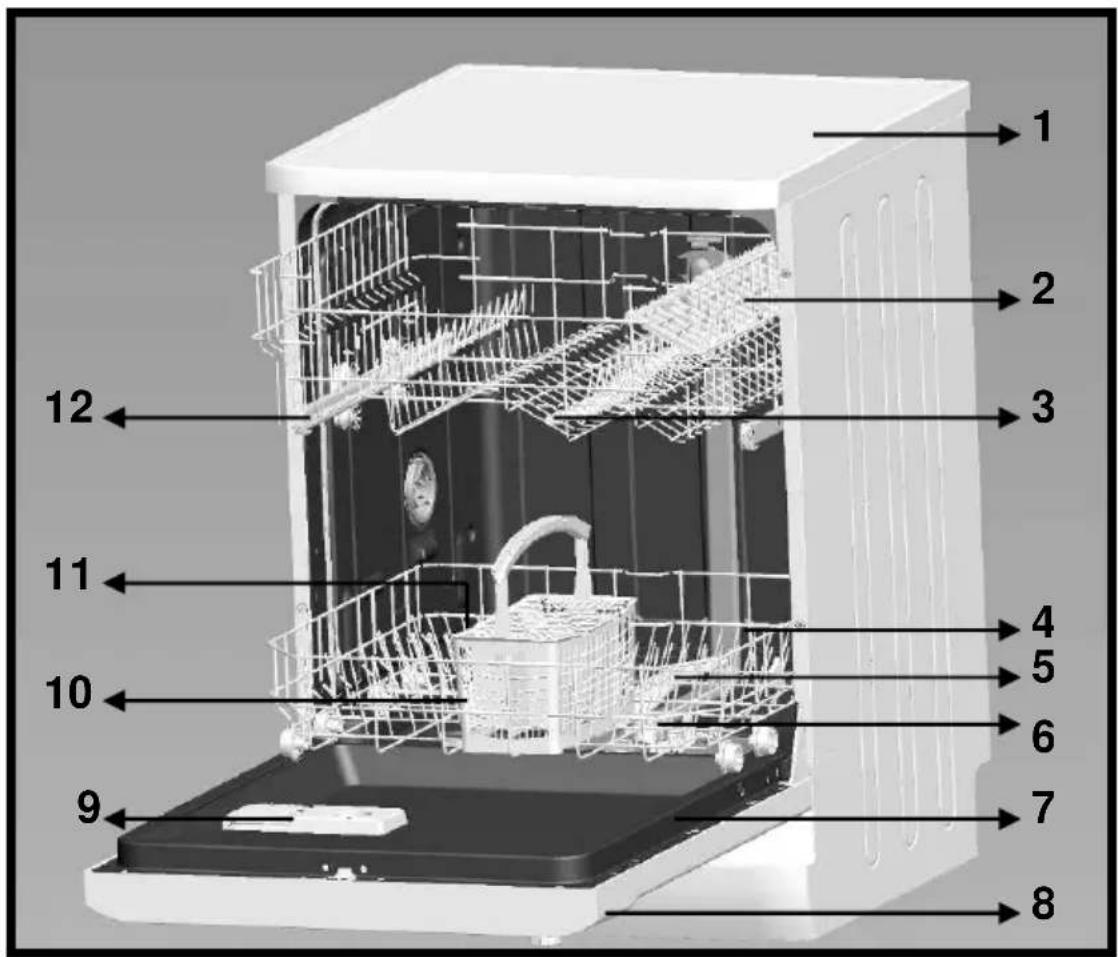

1. Plan de travail

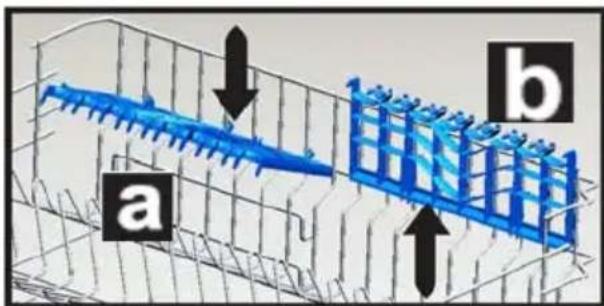

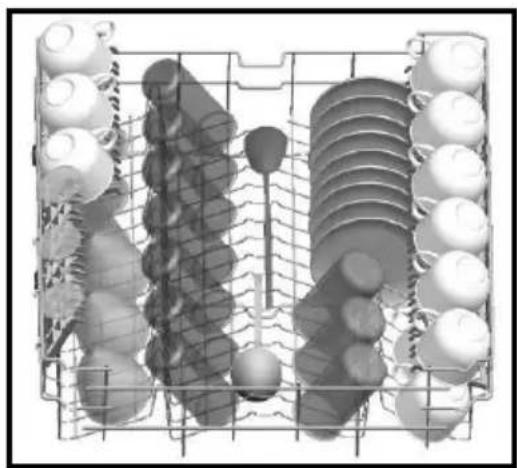

2. Panier supérieur avec grilles mobiles
3. Bras de lavage supérieur
4. Panier inférieur
5. Bras de lavage inférieur

6. Filtres

7. Plaque signalétique

8. Panneau de commande
9. Distributeur de produits de lavage et de rincage
10. Panier a couverts
11. Bac à sel
12. Verrou de sécurité du panier supérieur

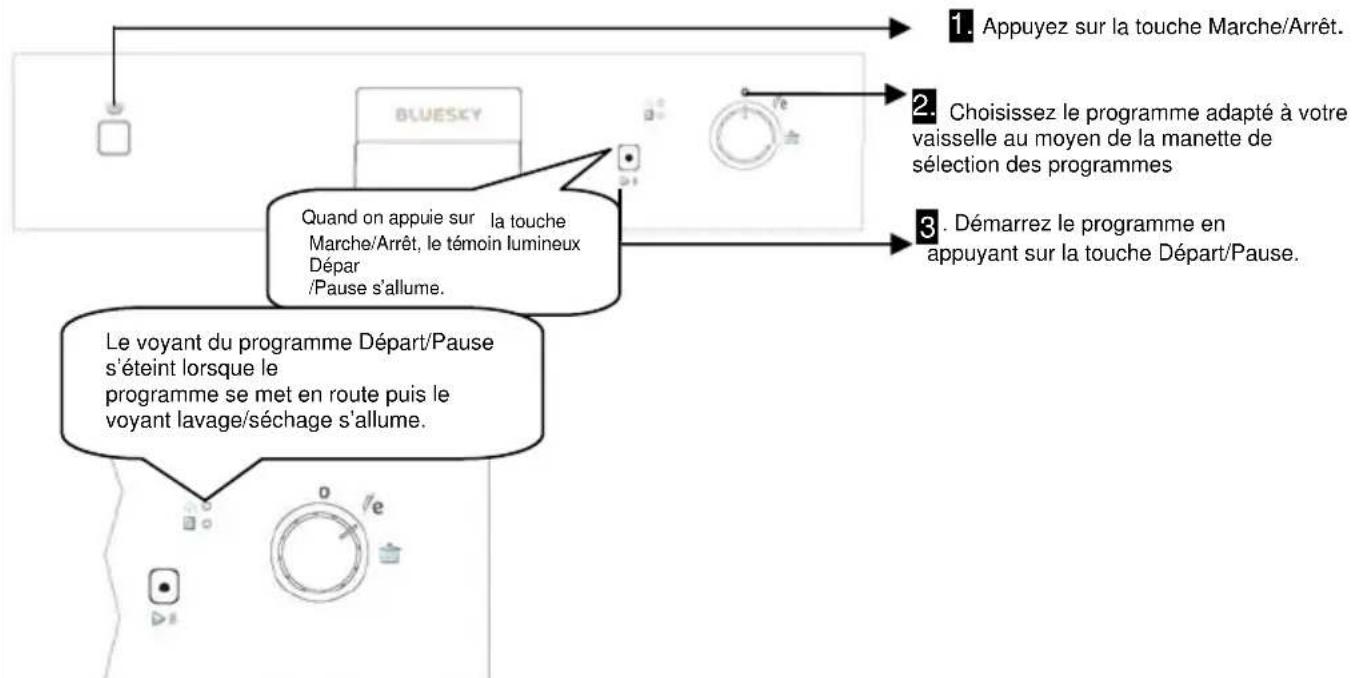

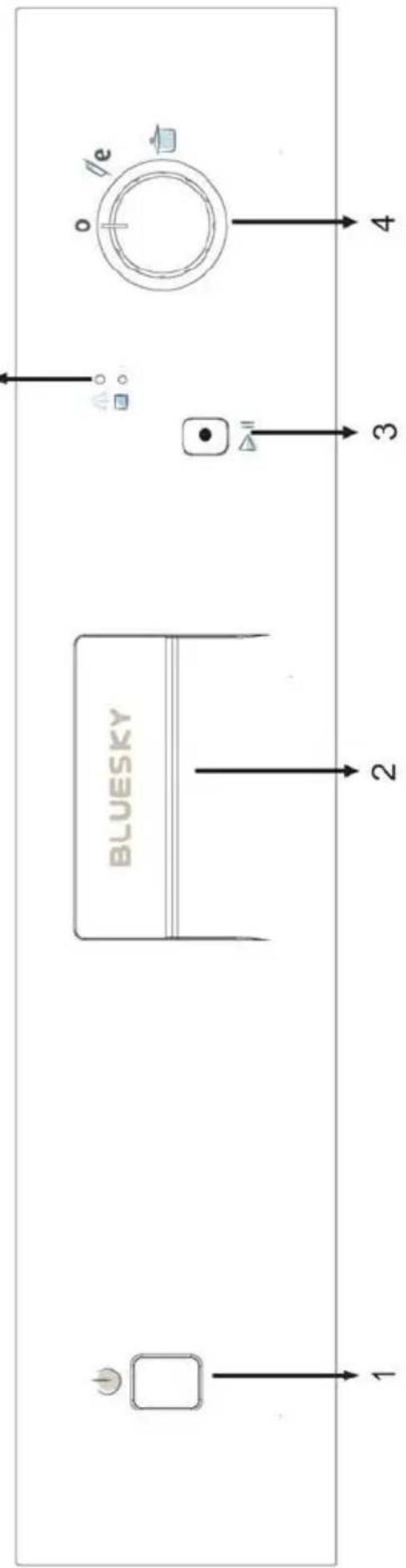

1.) Touche Marche/Arrêt

Quand on appuie sur la touche Marche/Arret, le témoin

lumineux situé sur le bouton Départ/Pause s'allume.

2.) Poignée de porte

La poignée de porte sert à ouvrir/fermer la porte de la machine.

3.) Touche Départ/Pause

Quand on appuie sur la touche Départ/Pause, le prog

sLECTIONné au moyen de la manette de selection des

programmes démarre et le fémoin lumineux Lavage s'allume

Si on annue a nouveau sur la touche Depart/Pause le temoir

Lumineux Lavage reste allumé, et le fémoin Départ/Pause

clignote.

1.) Touche Marche/Arrét
Quand on appuie sur la touche Marche/Arrêt, le témoin

vous pouvez selectionner un programme adapte a votre vaisse au moyen de la manette de selection des programmes.

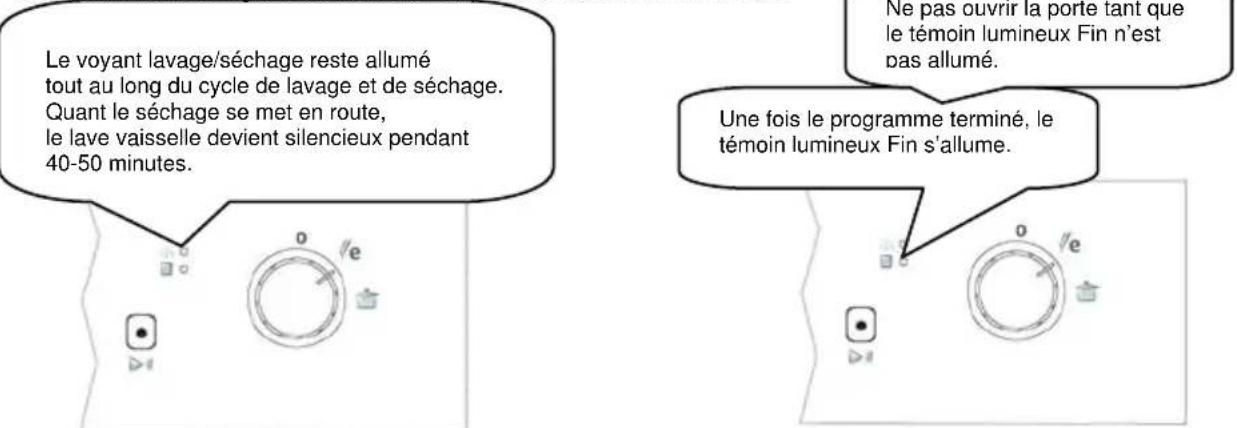

Vous pouvez surveiller le déroulement du programme au moyen des tiemoins Lavage et Fin.

Leavage Sachege

Lavage /Sechage

Fin

\section*{Caracteristiques techniques}

Capacité	12 couverts
Hauteur	845 mm
Hauteur (sans plan de travail)	815 mm
Largeur	596 mm
Profondeur	598 mm
Poids net	46 kg
Alimentation électrique	220-240 V - 50 Hz
Puissance totale	2200 W
Puissance de chauffage	2000 W
Puissance de la pompé de lavage	100 W
Puissance de la pompé de vidange	30 W
Pression au robinet d'arrivée d'eau	0,03 MPa (0,3 bar) - 1 MPa (10 bar)
Intensité	10 A

Le fabricant se reserve le droit de modifier la conception et les caractéristiques techniques.

Conformité aux normes et données d'essay / Déclaration de conformité CE

Toutes les étapes de fabrication de la machine sont conformes aux règes de sécurité exprimées dans toutes les directives applicables de la Communauté européen.
89/336/CE, 2006/95/EC, IEC 436/DIN 44990, EN 50242

INFORMATIONS ET RECOMMANDATIONS DE SECURITE

Recyclage

• Certains composants et l'emballage de votre machine sont fabriqués à partir de matérielaux recyclables.
• Les éléments en matière plastique portent les inscriptions internationales : (>PE<, >PS<, >POM<, >PP<,)
• Les éléments en carton sont fabriqués à partir de papier recyclé et doivent être déposés dans les bacs de tri sélectif prévus à cet effet.
• Ne pas placer ces matériaux dans les bacs à déchets. Les déposer dans un centre de recyclage.
• Contacter les centres concernés pour obtenir des informations sur les méthodes et points de mise au rebut.

Informations de sécurité

Lesadultesdoiventfaireparticulierementattentionenutilisantcetappareilàproximé d'enfants.Nepermettezpasàdejeunesenfantsdejoueravecl'appareil.Nepemettezpasàdejeunesenfantsou àdespersonnesinfirmedesutiliserl'appareil sanssurveillance.

Quand vous prenez livreon de votre machine

• Vérifiez que la machine ou son emballage est exempt de tout dommage.
  Ne mettez jamais en route une machine endommagée, de chaque manière que ce soit. Contactez un centre d'entretien/agree.
• Déballez les matériaux d'emballage comme indiqué et mettez-les au rebut conformément aux régles applicables.

Points importants pendant I'installation de la machine

• Installez votre machine dans un endroit ajustat, ne posant pas de risque pour la sécurité et de niveau.
• Procedez à l'installation et au raccordement de votre machine en suivant les instructions.
• Cette machine ne doit être installée et réparée que par un service après vente/agréé.
• N'utilisez que les pieces détachées d'origine.
• Avant l'installation, vérifie que la machine est débranchée.
• Vérifiez que votre prise électrique est conforme aux normes en vigueur.
• Tous les branchements électriques doivent correspondre aux valeurs indiquées sur la plaque signalétique.
• Très important : vérifie que la machine n'est pas posée sur le cable d'alimentation.
• Ne branchez jamais la machine au moyen d'une rallonge électrique ou d'une prise multiple. La prise doit être facilement accessible une fois la machine installée.

Usage quotidian

• Cette machine est exclusivement destinée à un usage domestique. Ne l'utilisez à aucune autre fin.
• Ne dépassez pas la capacité de chargement de votre machine. Ne l'utilisez que pour les objets lavables en machine.
• Ne montez pas, ne vous asseyez pas ou ne placez pas de charge sur la porte ouverte du lavevaisselle : il pourrait se renverser.
• Ne placez jamais dans le distributeur de détergent et de produit de lavage de votre machine d'autres produits que ceux spécialement concus pour le lave-vaisse. A défaut, notre société ne saurait être tenue responsable de tout dommage que pourrait subir votre machine.
  L'eau contenue dans la cuve de lavage de la machine n'est pas potable. Ne la buvez pas.
  Du fait du danger d'explosion, ne placez dans la machine aucun dissolvant chimique ou solvant.
• Vérifiez que les objets de plastique résistant à la chaleur avant de les laver en machine.
• Ne placez dans la machineaucun object non adapté au lavage en machine.En outre,ne dépassez pas la capacité de chargement des paniers.A défaut,n Notre société ne saurait etre tenue responsable de toute rayure ou de toute formation de rouille sur la paroi interne de votermachine causée par des mouvements du panier.
• A cause, notamment, d'un débordement d'eau chaude possible, n'ouvre jamais la porte de la machine en aucune circunstance pendant le fonctionnement. Un dispositif de sécurité met la machine à l'arrêt en cas d'ouverture de la porte.
  Pour éviter de possibles accidents, ne laissez pas la porte de votre lave-vaiselle ouverte à l'arrêt.
• Installez les couteaux et autres objets pointus dans le panier à couvert, pointe en bas.
• Cet apparéil n'est pas destiné, à être utilisé par des personnes (notamment des enfants) dont les capacities physiques, sensorielles ou intellectuelles sont réduites, ou par des personnes manquant d'expérience ou de connaissances, à moins que celles-ci ne soient sous surveillance ou qu'elles aient reçu des instructions quant à l'utilisation de l' apparéil par une personne responsable de leur sécurité. Veillez à ce que les enfants ne puissant pas jouer avec l' apparéil.

Pour la sécurité des enfants

• Àpres le déballage de la machine, veillez à tener les matériaux d'emballage hors de portée des enfants.
• Ne laissiez pas les enfants jouer avec oumettre en route la machine.
• Rangez les déterments et produits de rinceage hors de portée des enfants.
• Tenir les enfants à l'écart de la machine pendant qu'elle est ouverte : elle peut contenir des résidus de substances de nettoyage.
  Veillez à ce que vous ancienne machine ne poseaucun risque à vos enfants. Il est arrivé que des enfants s'enferment à l'intérieur d'anciennes machines. Pour prévenir cette situation, brisez le système de verrouillage de la machine et arrachez les cables électriques avant sa mise au rebut.

En cas de dysfonctionnement

• Tout défaut de fonctionnement de la machine doit impérativement être réparé par une personne qualifiée. Toute réparation réalisée par une personne autre qu'un technicien de service après vente agrée entraînera l'annulation de la garantie.
• Avant d'effectuer toute réparation sur la machine, prenez soit de la débrancher du réseau électrique. Coupez les fusibles ou débranchez la machine. Ne pas tirer sur le cable pour débrancher la machine. Prenez soit de fermer l'accuee d'eau.

Recommendations

Pour ne pas gaspiller l'eau et I'énergie, enlevez les gros résidus d'aliments avant demettre la vaisselle dans la machine. Mettez la machine en route après l'avoir entiement chargée.
- N'utilisez le programme de trempage que si nécessaire.
- Installéz les objets creux tels que les bols, verres et pots de manière à ce qu'ils soient tournés vers le bas.
Il est conseilé de ne pas surcharger la machine et de ne pas y installer de la vaisselle de nature différente de cette indiquée.

Ne pas laver en machine :

• Cendres de cigarettes, restes de bougie, cirage, substances chimiques, materiaux à base d'alliages ferreux.
  Fourchettes, cuilleres et couteaux a manche de bois, de corne ou d'ivoire ou incrusté de nacre; objets collés, peinture, articles maculés de produits chimiques abrasifs, acides ou basiques.
• Objets de plastique ne résistant pas à la chaleur, recipients de cuivre ou étamés.
• Objets d'aluminium et d'argent (ils peuvent se décolorer ou se ternir).
• Certains verres fragiles, les porcelainines ornées de motifs décoratifs imprimés, qui s'estompent même après le premier lavage, certains articles de cristal, qui perdent leur transparence avec le temps, les couverts collés ne résistant pas à la chaleur, les verres de cristal au plomb 25-30 %, les planches à découvert, les articles fabriqués avec de la fibre synthétique.
• Les articles absorbants tels que les éponges ou les torchons ne sont pas lavables en lavevaisselle.

Attention: Prenez soit d'acheter des articles lavables en machine à partir d'aujourd'hui.

INSTALLATION DE LA MACHINE

Positionnement de la machine

Pour installer votre machine, prenez soit de désirir un endroit où vous pourrez facilement charger et décharger votre vaisselle.

N'installez pas votre machine dans un lieu où la température ambiente peut descendre sous 0^

Avant de la positionner, sortez la machine de son emballage en respectant les averissements apposés sur celui-ci.

Positionnez la machine à proximé d'une arrivée et évacuation d'eau. Vous devez installer votre machine de manière à ne pas modifier les raccords une fois ceux-ci effectuels.

Ne saisissez pas la machine par la porte ou par le panneau de commande pour la déplacer.

Prenez soit de laisser un espace autour de la machine de maniere à pouvoir la déplacer facilement d'avant en arrêté pendant le nettoyage.

Prenez soit de ne pas coincer les tuyaux d'arrivee d'eau et de vidange en positionnant la machine. En outre, prenez soit de ne pas coincer le cable electrique sous la machine.

Réglez les pieds réglibes de la machine de manière à ce qu'elle soit de niveau et bien stable. Le bon positionnement de la machine est essentiel pour une bonne ouverture et fermeture de la porte.

Si la porte de votre machine ne se ferme pas correctement, vérifie que la machine est de niveau et stable sur le sol ; dans le cas contraire, positionnez la machine de manière stable en agissant sur les pieds réglables.

Raccordement d'eau

Vérifiez que l'installation de plomberie interieure convient à l'installation d'un lave-vaisselle. Nous vous recommandons en outre d'installer un filtre à l'entrée de votre domicile, de manière à éviter qu'une contamination (sable, argile, rouille, etc.) évientuellement transporte dans le réseau d'eau ou dans l'installation de plomberie interieure cause tout dommage à la machine et à prévenir tous désgrêments tels que le jaunissement de la vaisselle ou la formation de dépôts après le lavage.

Tuyau d'arrivée d'eau

N'utilisez jamais le tuyau d'arrivée d'eau de votre ancienne machine. Utilisez le tuyau neuf fourni avec votre machine. Avant de raccorder le tuyau d'arrivée d'eau neuf ou longtemps inutilisé à votre machine, faites couler de l'eau dans celui-ci pendant un moment. Raccorder à la main le tuyau d'arrivée d'eau directement au robinet d'arrivée. La pression au robinet doit être au minimum de 0,03 Mpa et au maximum de 1 Mpa. Si la pression d'eau est supérieure à 1 Mpa, installez un dispositif réducteur de pression entre le robinet et le tuyau. Une fois les raccords effectués, ouvrez le robinet à fond et vérifiez l'étanchéité. Pour la sécurité de votre machine, prenez soin de plusieurs fermer le robinet d'arrivée après la fin de chaque programme.

NB: Certains modèles utilisent un système Aquastop. Si vous machine est équipée de ce système, il y a du courant avec une tension dangereuse. Ne foupez jamais l'embout Aquastop et voirlez à ce qu'il ne soit pas pié ou tordu.

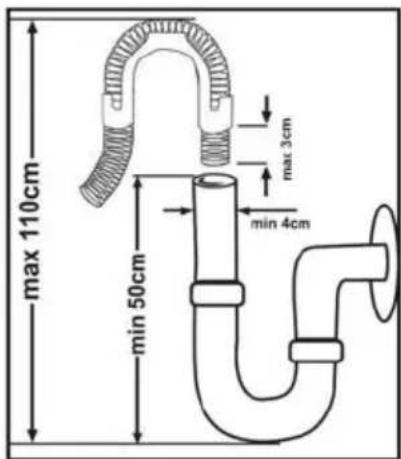

Tuyau de vidange

On peut raccorder le tuyau de vidange, soit directement à une vidange fixe, soit au raccord spécial sous l'évier. Au moyen d'un tuyau coude spécial (si disponible), on peut vidanger la machine directement dans l'évier en accrochant le tuyau coude au bord de l'évier.

Ce raccordement doit se trouver à au moins 50 cm et au plus 110 cm du niveau du sol. Dans le cas d'une vidange fixe, ne pas plonger le bout du tuyau à l'intérieur de la vidange (risque de syphonage), il est impératif que le bout du tuyau dépasse le coude de maximum 3 cm comme indiqué sur le dessin

Avertissement : Il ne faut pas modifier la longueur du tuyau de vidange , car l'appareil ne pourra pas vidanger pas correctement. En ce cas, notre société dégagera toute responsabilité.

Raccordementelectrique

La prise avec terre de votre machine doit être raccordée à une prise avec mise à la terre dont la tension et l'intensité correspondant aux valeurs prévues (suivant les normes en vigueur). Si vous logement ne comporte pas d'installation avec mise à la terre, faites réaliser ce type d'installation par un électricien qualifié. En cas d'utilisation sans mise à la terre, notre société dégagera toute responsabilité pour toute perte d'utilisation qui pourrait se produit.

Intensité du fusible interieur : 10-16 A.

Votre machine est configurée pour fonctionner en 220-240 V. Si votre domicile est en 110 V, intercalez un transformateur 110/220 V - 3 000 W. La machine doit être débranchée pendant le positionnement.

Aasse tension, l'efficacité de votre machine est inférieure.

Utilisez toujours la prise isolée fournie avec votre machine.

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou une personne de qualification similaire, afin d'éviter un danger.

Pour des raisons de sécurité, prenez soin de tousjours débrancher la prise quand le programme est terminé.

Débranche toujours vous machine par la prise. Ne jamais tirer le cable électrique lui-même.

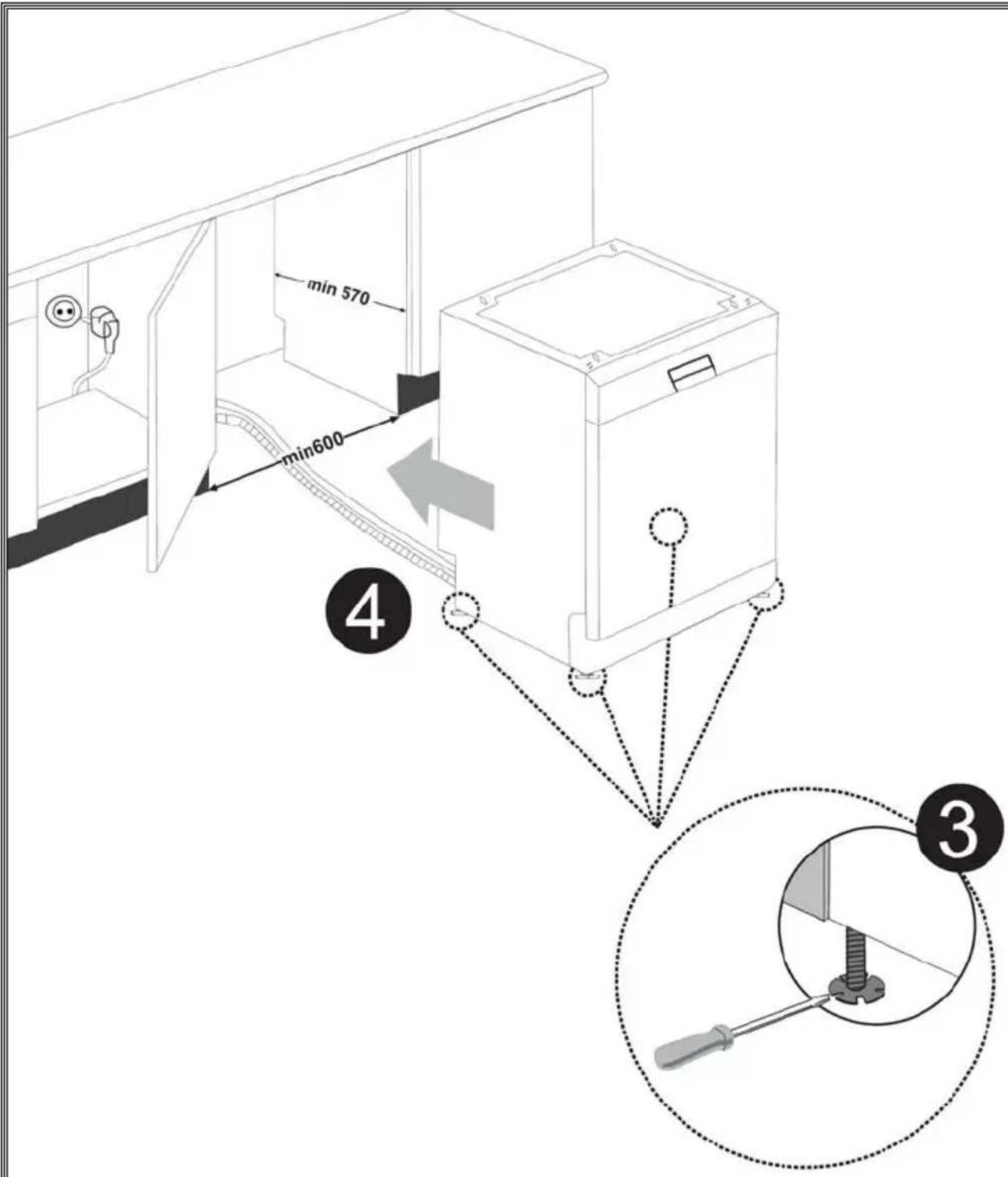

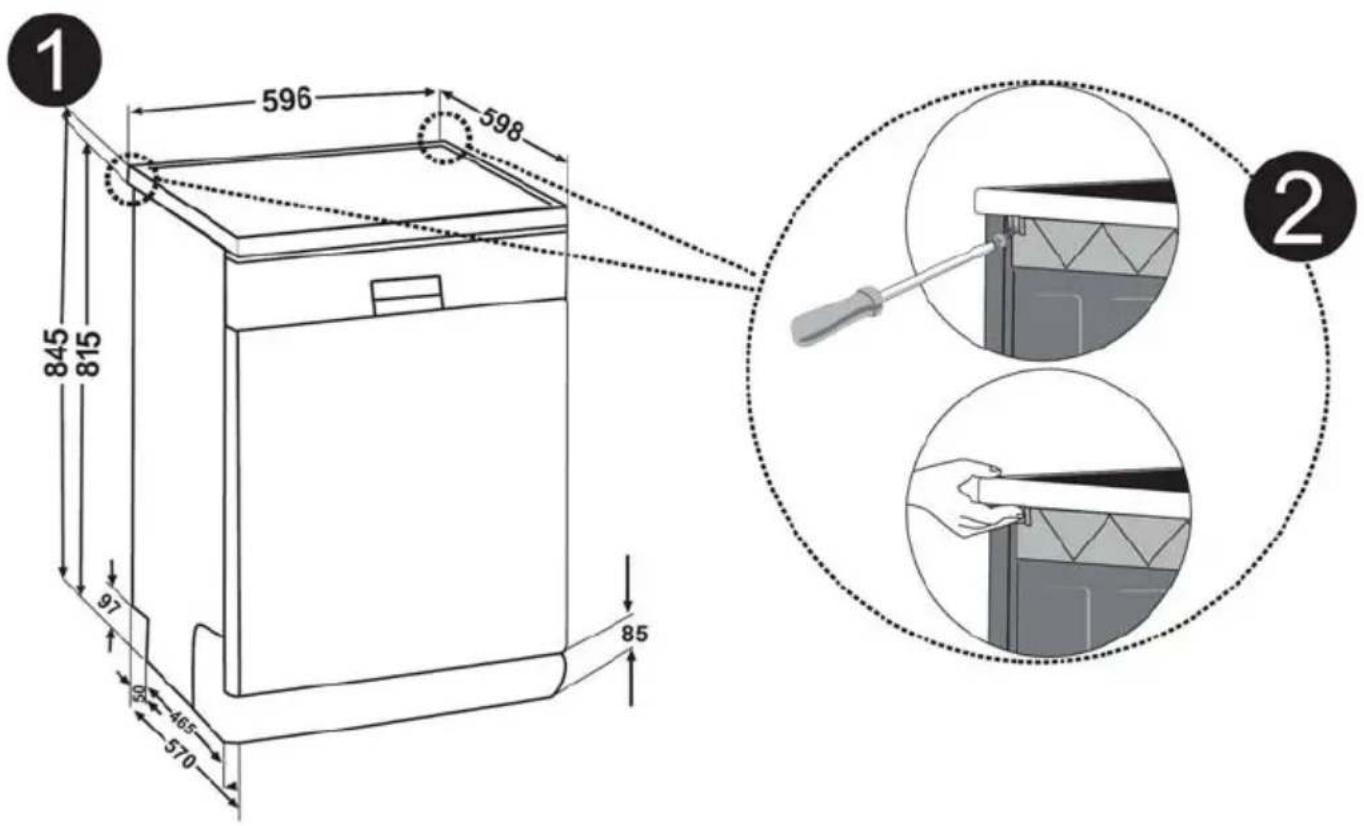

Installation sous un plan de travail

Si vous souhaitez installer votre machine sous un plan de travail, vérifie que vous disposez d'un espace suffisant sous le plan de travail et que l'installation électrique et la plomberie vous le permettent. Voir schéma Si vous jugez que l'espace sous le plan de travail de votre cuisine est suffisant pour installer votre machine, retirez le plan de travail de la machine comme le montre l'illustration 2

Pour-retirer le plan de travail de la machine, déposez les vis qui mai tintennent le plan de travail situées à l'arrière de la machine. Poussez ensuite le panneau 1 cm de l'avant vers l'arrière et soulevez-le.

Réglez les pieds de la machine en fonction de la pente du sol et du niveau.shéma 3 Installéz votre machine en la poussant sous le plan de travail en prénant soin de ne pas plier ou d'écraser les tuyaux. shéma 4

Attention : Une fois le plan de travail retire, la machine doit etre place dans un endroit fermé dont les dimensions sont indiquees fig. 4

AVANT LA PREMIERE UTILISATION

• Vérifiez que les caractéristiques techniques du réseau électrique et d'alimentation en eau correspondant aux valeurs indiquées dans les instructions d'installation de la machine.
• Retirez tous les matériaux d'emballage de l'intérieur de la machine.
• Reglez l'adoucisseur d'eau.
• Ajoutez 2 kg de sel dans le compartment à sel et replisssez-le d'eau à ras bord.
• Remplissez le compartment à produit de rincage.

Importance de la quantité de calcaire dans l'eau

Pour un bon résultat, le lava-vaisselle doit fonctionner avec de l'eau adoucie, moins calcaire. A défaut, des résidus de calcaire blancs se déposeront sur la vaisselle et à l'intérieur de la machine, ce qui affectera négativement la performance de lavage et de rincege de la machine et le brillant de la vaisselle. Quand l'eau traverse l'adoucisseur, elle est débarrassée des ions responsables de sa durée et atteint le degré de douceur désiré pour obtenir le meilleur résultat de lavage. Selon le degré de durété de l'eau, ces ions s'accumulent rapidement à l'intérieur de l'adoucisseur. Il faut donc régénérer le système adoucisseur avec du sel pour lavage-vaisselle de manière à ce qu'il fonctionne aussi bien au cours du lavage suivant.

Chargement du sel dans le réservoir de I'adoucisseur d'eau

Utilisez du sel spécifique pour adoucisseur de lave-vaiselle. Pourmettre le sel dans le réservoir de

l'adoucisseur, enlevez d'abord le panier inférieur, puis devissez le bouchon en le tournant dans lesens inverse des aiguilles d'une montre.1 et 2

A la première utilisation du lave vaisselle, remplissez le réservoir avec 2 kg de sel et completer avec de l'eau jusqu'àau niveau haut du réservoir.

Si l'entonnoir 4 est livre avec le lave vaisse, il facilitera le replissage du sel.

Nettoyer le filetage et revissez le bouchon. Enlevez

impératifement le Sel ayant pu tomber à coté du réservoir, sur le fond inox. Si vous ne faites pas de lavage immédiatement après avoir mis du sel, mettez en marche un programme court de lavage avec une machine vide afin d'éviter d'endommager l'intérieur du lave

vaisselle (corrosion) en raison du débordement de sel dans l'appareil lors du remplissage du réservoir. Ainsi, le surplus de sel sera immédiatement enlevé au moment de l'opération de lavage.

Lorsque vous commencez à faire fonctionner votre lave-vaisselle, le réservoir du sel se remplit d'eau. Pour cette raison, mettez le sel dans le réservoir avant de commencer à utiliser votre apparéil ( comme indiqué ci-dessus)

Si vous mettez du sel en tablette dans le réservoir, ne le remplissez pas entierement. Nous vous recommendons d'utiliser du sel en grains ou en poudre.

Ne mettez jamais du sel de table dans votre lave vaisselle. Dans le cas contraire, la fonction de l'adoucisseur peut diminuer au fil du temps.

Quand le témoin indicateur de sel qui se trouve sur le panneau de commande s'allumera, replisssez à nouveau le réservoir de sel.

Bande test de contrôle de la durée de l'eau

L'efficacité de lavage de votre lave vaisselle dépend du degré de durété de l'eau de robinet. Pour cette raison, votre lave vaisselle est équipée d'un système qui réduit la durété de l'eau d'alimentation. L'efficacité du lavage augmentera avec un bon réglage du système. Pour en connaître le niveau de durété de l'eau dans votre région, contactez votre fournisseur d'eau. Vous pouvez aussi faire le test avec la bande test de contrôle (si livre avec votre lave vaisselle). Ce contrôle vous permettra de modifier la réglage de l'adoucisseur.

Ouvrez la bandelette de contrôle

Faites couler l'eau du robinet pendant 1 min.

Plongez la bandelette de contrôle dans l'eau pendant 1 sec.

Retirez la bandelette de contrôle et secouez- la.

Attendez 1 min.

Réglez votre machine en fonction du degré de durété de l'eau constaté.

Tableau des réglages en fonction de la durée de l'eau

Dépréde duretéd l'eau	Dureté allemandedH	Dureté français dF	Dureté britannique dE 13	Indicateur de réglage
1	0-5	0-9	0-6	Témoin lumineux Lavage/ Sécchage allumé.
				Témoin lumineux Fin éteint.
				Témoin lumineux Départ/Pause éteint.
2	6-11	10-20	7-14	Témoin lumineux Lavage /Sécchage éteint.
				Témoin lumineux Fin allumé.
				Témoin lumineux Départ/Pause éteint.
3	12-17	21-30	15-21	Témoin lumineux Lavage /Sécchage éteint.
				Témoin lumineux Fin éteint.
				Témoin lumineux Départ/Pause allumé.
4	18-22	31-40	22-28	Témoin lumineux Lavage /Sécchage allumé.
				Témoin lumineux Fin allumé.
				Témoin lumineux Départ/Pause éteint.
5	23-31	41-55	29-39	Témoin lumineux Lavage/ Sécchage allumé.
				Témoin lumineux Fin éteint.
				Témoin lumineux Départ/Pause allumé.
6	32-50	56-90	40-63	Témoin lumineux Lavage /Sécchage éteint.
				Témoin lumineux Fin allumé.
				Témoin lumineux Départ/Pause allumé.

Si le degré de durée est supérieur à 90 dF (dureté française) ou si vous utilisez de l'eau du puits, nous preconisons d'utiliser un filtr et un dispositif de traitement de l'eau.

Réglage de l'adoucisseur

Réglez l'adoucisseur d'eau en fonction du degré de durée de l'eau du robinet.

NB: le degré de durée de l'eau est régla au niveau 3 en Usine.

Placez la manette du sélecteur de programme sur 0 (Reset) pendant que votre machine n'est pas en service

Appuyez sur la touche Départ/Pause et maintenez-le appuyé 2

Tout en maintainant la touche Départ/Pause appuyé, mettez la machine sous tension en appuyant sur la touche Marche/Arrêt

Maintenez la touche Départ/Pause appuyé jusqu'à ce que les témoins lumineux de déroulement du cycle s'allument et s'éteignent.3

Une fois que les témoins lumineux « Lavage Séchage /Fin » ont clignoté, relâchéz la touche Départ/Pause 2

Votre machine affiche le dernier réglage de durete sélectionné.

Vous pouvez modifier les réglages en appuyant sur la touche Départ/Pause.2

Après avoir ajusté le niveau de durété de l'eau, appuyez sur le bouton Marche/Arrêt pour garder en mémoire le réglage 4.

Voupez vérifier le réglage sélectionné en observant les témoins lumineux Lavage Sechage -Fin. 3

Detergent

Utilisez un détergent spécifique concu pour lave-vaisse domestique.

Des produits de nettoyage contenant des phosphates et du chlore sont proposés sur le marché. Placez le détermagent dans le compartment avant de démarrer la machine. Conservez les déterments dans des endroits frais et secs, hors de portée des enfants.

Mettez les quantités appropriées afin de préserver l'environnement. Ne pas replir le compartment à détermagent plus que nécessaire, faute de quoi vos verres pourraient se rayer et le détermagent pourrait mal se dissoudre.

Pour de plus amples informations sur le détergent que vous utilisez, adressez-vous directement au fabricant du détergent.

Remplissage du compartment à détergent

Pousser le loquet pour ouvrir le compartment à détergent comme indiqué sur l'illustration. On peut mesurer la bonne quantité de détergent au moyen des lignes inscrites dans le bac à détergent. Le bac à détergent peut contenir jusqu'à

40~cm^3 de détergent. Ouvrir l'emballage de

détergent pour lave-vaisselle et verser dans le grand compartment prélavage 25 cm³ de détergent si vous vaisselle est très sale ou 15 cm³ si elle peu sale. Si votre vaisselle est restée seche pendant très longtemps, si elle contient des résidus d'aliments secs et si vous ave surcharge le lave-vaisselle, versez 5 cm³ de détergent dans le compartment de prélavage a et démarrez votre machine.

Selon le degré de saleté de votre vaiselle et la dureté de

I'au dans voire region you devrez moduler la quantite de detergent dans voire machine.

Detergents combinés

Les fabricants de détérgent proposent également des détergents combinés dénommés 2 en 1, 3 en 1, 5 en 1 ...

Les détergents 2 en 1 contiennent du détermgent + du sel ou du produit de rincege. En utilisant les déterments 2 en 1, il faut tener compte des fonctions de la tablette.

Les autres déterments en tablettes comportent du déterment + du produit de rincege + du sel + diverses autres fonctions.

De manière générale, les détergents combinés donnent des résultats suffisants dans certaines conditions d'utilisation uniquement. Ces détergents contiennent du produit de rincege et/ ou du sel dans des quantités prédéfinies.

Enutilisanteypedeproduits：

• Toujours veiller à vérifier les caractéristiques du produit que vous allez utiliser et s'il s'agit d'un produit combiné.

• Vérifiez que le détergent utilisé convient à la durée de l'eau du réseau auquel la machine est raccordée.

• Suívez les instructions figurant sur l'emballage de ces produits.

• Si ces détergents seprésentent en tablettes, ne les placez jamais dans la cuve du lavevaisselle ou dans le panier à couverts. Placez toujours les tablettes dans le compartment du distributeur de détergent.
• Ces détergents ne donnent de bons résultats que pour certains types d'utilisation. Si vous utilise ce type de détergents, vous doivent contacter le fabricant et vous renseigner sur les bonnes conditions d'utilisation.
• Contactez le fabricant du détergent si vous n'obtenez pas de bons résultats de lavage (si votre vaisselle présente des dépôts de calcaire ou si elle reste humide) après avoir utilisé des détergents 2 en 1 ou 3 en 1. La garantie de votre machine exclut toutes réclamations dues à l'utilisation de ces types de détergents.

Usage conseillé : Pour deromeurs résultats en utilisant des détergents combinés, mettez quand même du sel et du produit de rinceage dans voitre machine et reglez la durée de l'eau et le doseur de produit de rinceage à la position la plus bajo.

Pour les programmes courts, il est préférible d'utiliser des détergents en poudre只想 que des tablettes. En effet, selon les fabricants, les tablettes se dissolvent différemment

en fonction de la température et la durée du cycle de lavage.

Attention: Si en utilisant ce type de dédTangent vous rencontres un problème quelconque que vous n'avez pas rencontres auprèsavant, contactez directement le fabricant du dédTangent.

Quand vous arrêtez d'utiliser des détergents combinés

• Remplissez les compartments à Sel et à produit de rincage.
• Reglez la durée de l'eau à la position la plus élevé et faites un lavage à vide.
• Réglez ensuite la durée de l'eau comme indiqué plus haut.
• Procedez au réglage youlu du doseur de produit de rincage.

Remplissage du compartment à produit de rincege et réglage du doseur

dévissez le bouchon du compartment jusqu'à ce ci

e rincege pour empêcher le dépôt de gouttes d'eau blanchâtres, de traces de calcaire, d'une pellicule blanche et pour un meilleur rincege. Contrairement à une opinion repandue, il ne sert pas uniquement à obtaining une vaisse plus brillante mais également une vaisse plus seche. C'est pourquoi il faut veiller à maintainir

une quantité suffisante de produit de rincege dans le compartment et à n'utiliser que des produits spécifique conçus pour lavevaisselle.

Pour verser le produit de rinceage, compartment. Rplissez le ue l'indicateur de niveau de produit de

rincage noircisse 2b. Revissez le couvercle de maniere a ce que les picots correspondent. Vous pouvez

verifier si vous devez ajouter ou non du produit de rinceage dans voiture machine au moyen de l'indicateur de niveau de produit de rinceage situé sur le distributeur de détermagent. Si l'indicateur est noir le compartment contient suffisamment de produit de rinceage, tandis que si l'indicateur est clair a vous devez ajouter du produit de rinceage.

On peut régler le doseur de produit de rincege de 1 à 6. Le doseur est régle à la position 3 en urine.

Vous doivent utiliser un réglage plus élevé si des taches d'eau se forment sur votre vaisselle après un lavage et un réglage plus faible s'il reste une tache bleue quand vous l'essuyez avec la main.3

Attention: N'utilise que des produits de rinceage adaptés à l'usage en machine. En cas de débordement, les résidus de produit de rinceage créé une grande quantité de mousse et les résultats de lavage s'en trouvent affectés : nettoyez l'excedent de produit de rinceage avec un chiffon.

CHARGEMENT DU LAVE-VAISSELL

Si vous mettez correctement votre vaisselle dans la machine, vous l'utiliserez de la(Meilleure
facon en termes de consommation d'energie et de performance de lavage et de sechage.
Votre machine contient deux paniers de chargement. Vous pouvez utiliser le panier inférieur pour installez les grands ustensiles ronds et profonds tels que les assiettes, les casseroles, les couvercles, les assiettes, les saladiers, les couverts.

Le panier supérieur est destiné au chargement des soucoupes, des assiettes à dessert, des bolfs, des tasses et des verres. Inclinez les verres à pied contre le bord du panier, les grilles mobiles ou le grillage de maintain des verres et non pas contre les autres ustensiles. Ne pas incliner les verres hauts les uns contre les autres; il ne seront pas stables et pourront être endommages.

Il est préférible d'installer les objets fins et étroits dans les parties médianes des paniers. Vous pouvez placer les cuillères parmi les autres couverts pour les empêcher de se coller les une s aux autres. Pour un meilleur résultat, nous vous conseillons d'utiliser la grille à couverts. Pour éviter toutes blessures eventuelles, placez toujours les objets pointus et à long manche tels que les fourchettes de service, couteaux à pain, etc. la pointe en bas ou horizontally dans les paniers.

Attention: Placez vos couverts dans la machine de maniere à ce qu'ils n'empêchent pas la rotation des bras de lavage inférieur et supérieur.

Chargement des paniers

Grilles mobiles

Le panier supérieur de votre machine comprend deux grilles mobiles. a b Vous pouvez utiliser ces grilles mobiles en position ouverte ou fermée. En position ouverte a vous pouvez y placer vos tasses. En position fermée b vous pouvez placer les verres hauts sur le panier. Vous pouvez également utiliser ces grilles mobiles pour y placer léteralement les fourchettes, cuillères et couteaux longs.

Autres chargements des paniers

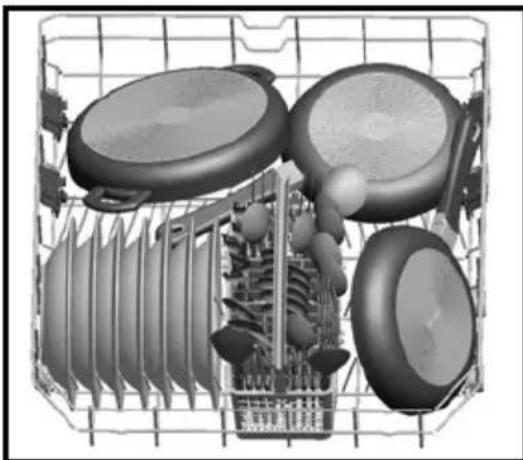

Panier inférieur

Panier supérieur

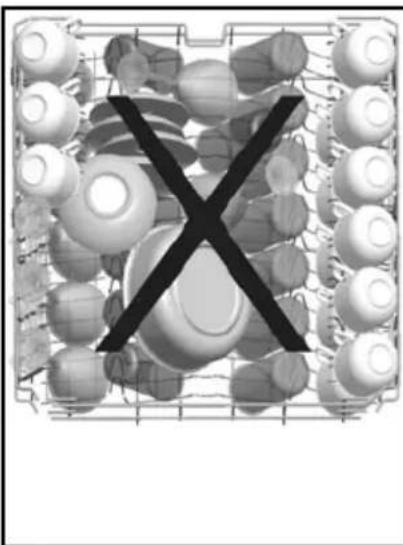

Mauvais chargements

Chargement standard et données d'essay

Capacité :

Paniers supérieur et inférieur : 12 couverts. Le panier supérieur doit etre installe en position haute. Les tasses doivent etre placees sur les fixations du panier a plats.

Detergent / Produit de lavage

5 + 25cm^3 , conformément aux normes internationales EN50242-DIN 44990 IEC 436 / Reglage du doseur de produit de rincege : 4.

Programme test

Economique à 50^ , conformément à la norme internationale EN 50242.

DESCRIPTION DES PROGRAMMES

Contenu des programmes

N° de programme	Référence
Nom du programme et température	Economique 50°C	Intensif 65°C
Type de résidues d'aliments	Café, lait, thé, vlande frode, légumes qui n'ont pas attendu longtemps.	Soupe, sauce, pâtes, øeuf, pplaf, pommes de terre et plats allant au four, alimentés frits.
Dégré de saleté	Moyennement sale	Très sale
Quantité de détergent A:25cm3/15cm3B:5cm3	A+B	A+B
	Trempage	Trempage
	Lavage 50°C	Lavage 65°C
	Rincage froid	Rincage froid
	Rincage chaud	Rincage chaud
	Séchage	Séchage
	Fin	Fin
Durée du programme (min.)	150	110
Consommation d'électricité (kW heures)	1,05	1,55
Consommation d'eau (litres)	15,7	17,2

Les valeurs ci-dessus sont les valeurs obtenues en conditions de laboratoire conformément aux normes applicables. Ces valeurs peuvent changer en fonction des conditions d'utilisation du produit et de l'environnement (tension du réseau, pression d'eau, température d'arrivée d'eau et température ambiente).

MISE SOUS TENSION ET CHOIX D'UN PROGRAMME

Mise de la machine sous tension

Contrôle du déroulement du programme

Voues pouvez contrcler le déroulement du programme au moyen des indicateurs lumineux de déroulement du cycle situés sur le panneau de commande.

Modifier un programme

Si vous vouliez modifier un programme pendant qu'un programme de lavage est.Commencé.

Modifier un programme avec remise à zéro

Si vous désirez annuler un programme et démarrer un autre programme de lavage.

Mise de la machine hors tension

NB : Vous pouvez entrouverir légèrement la porte pour accélérer le séchage une fois le programme de lavage terminé.

NB: En cas d'ouverture de la porte de la machine pendant le lavage ou de coupure de courant, la machine reprendra le programme une fois la porte fermée ou le courant rétabli.

ENTRETIEN ET NETTOYAGE

Le nettoyage régulier de la machine prolonge sa durée de vie.

De laGRAisse et du calcaire peuvent s'accumuler dans la cuve. Dans ce cas:

-Remplissez le compartment à détergent sansmettre de vaiselle dans la machine, selectionnez un programme qui fonctionne à haute température et mettez la machine en route. Si cette procédure se revèle insuffisante, utilisez des produits de nettoyage spéciaux disponibles sur le marché. (Produits de nettoyage spécial lave-vaiselle).

Nettoyage des joints de porte

-Pour nettoyer tous résidus accumulés dans les joints de porte, essuyez les joints régulierement avec un chiffon humide.

Nettoyage de la machine

Nettoyez les filtres après chaque lavage et les bras de lavage au moins une fois par semaine. Débranchez votre machine et fermez le robinet d'arrivée d'eau avant de commencer le nettoyage.

N'utilisez pas de produit abrasif. Essuyez avec un produit doux et un chiffon humide.

Filtres

Vérifiez si des résidus d'aliments se sont accumulés dans le filtré et le microfiltre.

En cas de présence de tous résidus, retirez les filtres et nettoyez-les soigneusement à l'eau courante.

a. Microfiltré extérieur
b. Filtre à déchets interieur
c. Filtre tamis métal ou plastique

Pour extraire et nettoyer le groupe filtrant, tournez-le dans le sens inverse des aiguille d'une montre et retirez-le en le foulevant

Tirez et retirez le filtrtre métal ou plastique.
3 Séparez ensuite le filtrtre à déchets et le microfiltre 2 Rince-les abondamment à l'eau courante. Réinstallé le filtrtre à déchets dans le microfiltre en faisant attention de bien faire correspondre les repères. Positionnez l'ensemble dans le filtrtre métal ou plastique et tournez-le dans le sens de la flèche (sens des aiguilles d'une montre); l'ensemble est verrouillé quand on peut voir la flèche sur le microfiltre.

• N'utilisez jamais votre lave-vaissselle sans catégorie.

• Une installation incorrecte du filtré diminuera l'efficacité de la machine.

• La propriété des filtres est essentielle au bon fonctionnement de la machine.

Bras de lavage

Vérifiez que les giclleurs des bras de lavage supérieur et inférieur ne sont pas bouchés. En cas d'obstruction, retirez les bras de lavage et nettoyez-les à l'eau courante.

Le bras de lavage inférieur se retire en le tirant vers le haut. Pour le bras de lavage supérieur, retirez l'écrou en le tournant vers la gauche. Veillez à parfaitement serrer l'écrou en réinstallant le bras de lavage supérieur.

Filtres du tuyau d'arrivée d'eau

Les filtres du tuyau d'arrivée d'eau empêche que votre machine soit endommagée par toute contamination (sable, argile, rouille, etc.) évientuèlement transportée dans le réseau ou l'installation de plomberie interieure et prévient tous désagrèments tels que le jaunissement ou la formation de dépôts après le lavage. Vérifiez régulièrement les filtres et le tuyau d'arrivée d'eau et nettoyez-les si nécessaire. Pour nettoyer les filtres, fermez le robinet et retirez le tuyau. Retirez le filtre du tuyau ainsi que le filtre coté entrée lave vaisselle et nettoyez-les à l'eau courante. Réinstallé les filtres propres dans leurs logements et réinstallé le tuyau.

CODES DE DYSFUNCTIONNEMENT ET QUE FAIRE EN CAS DE PANNE

CODE DE DYSFONCTIONNEMENT			DESCRIPTION DU DYSFONCTIONNEMENT	CONROLE
Lavage/sechage	Fin Départ/Pause
			Absence arrivée d'eau.	Vérifiez l'ouverture complète du robinet et l'absence de coupure d'eau.Fermez le robinet, retirez le tuyau et nettoyez les filtres à l'extrémité de raccordement de celui-ci.Redémarrez votre machine et contactez le service après vente si le problème se produit.
			Arrivée d'eau intermittente.	Fermez le robinet.Contactez le service après vente .
			Impossible de vidanger l'eau usée dans la machine.	Le tuyau de vidange est bouché.Les filtres interieurs de votre machine sont peut-être bouchés.Eteignez puis rallumez votre machine et activez la commande d'annulation de programme.Si le problème persististe, contactez le service après vente .
			Impossible d'atteindre la température d'eau désirée ; résistance et captein de température défectueux.Sécurité anti-débordement déclenchée	Contactez le service après vente .
				Eteignez la machine et fermez le robinet.Contactez le service après vente .
			Carte électronique défectueuse.	Contactez le service après vente .

L'un des témoins lumineux de déroulement du cycle s'allume et le témoin lumineux

Départ/Pause s'allume et s'eteint

La porte est ouverte. Fermez la porte.

Le programme ne démarre pas

• Vérifiez que la prise de courant est branchée.
• Vérifiez les fusibles de votre installation.
• Vérifiez que le robinet d'arrivée d'eau est ouvert.
• Vérifiez que vous avez fermé la porte de la machine.
• Vérifiez que vous avez étéint la machine en appuyant sur le bouton Marche/Arrêt.
• Vérifiez que les filtres d'arrivée d'eau et les filtres de la machine ne sont pas bouchés.

Les témoins lumineux Lavage et Fin clignotent sans interruption

• La sécurité antidébordement est active.
• Fermez le robinet et contactez le Service après vente.

Les témoins lumineux de déroulement du cycle ne s'éteignent pas après une opération de lavage

Appuyez sur la touche marche / arrêt pourmettre l'appareil hors tension

Il reste des résidus de lessive dans le compartmente a détermagent :

Vous avez introduit la lessive dans le compartment humide. Bien vérifier que le compartment est sec avant de mettre de la lessive.

Il reste de l'eau à l'intérieur de la machine à la fin du programme

• Le tuyau de vidange est bouché ou plié.
• Les filtres interieurs sont bouchés.
  Le programme n'est pas encore terminé.

La machine s'arrête pendant une opération de lavage

• Panne de courant.
  Coupure d'arrivée d'eau.
  Programme en mode suspendu.

Des bruits de vaisselle remuée et des coups se font entendrependant une opération de lavage

• La vaisse n'est pas installée correctement.
• Le bras de lavage heures la vaisse.

Il reste des résidus d'aliments sur la vaisselle

• La vaisse est mal positionné dans la machine; l'eau aspergée par les bras de lavage n'atteint pas les endroits mal lavés.
  Le panier est trop charge.
• La vaisse se touche.
• Quantité de détérgent insuffisante.
• Programme sélectionné inadapté, température pas assez haute.
• Bras de lavage bouché par des résidus d'aliments.
• Filtres intérieurs bouchés.
• Filtres mal positionnés.
• Pompe de vidange bouchée.

Présence de taches blanches sur la vaisselle

• Quantité de détergent insuffisante.
• Réglage du doseur de produit de rincege trop faible.
• Absence de sel régénérant malgré le fort de dureté de l'eau.
• Réglage de l'adoucisseur trop faible.
• Couvercle du compartment à Sel mal fermé.

La vaisse ne seche pas

Programme sans sechage selectionné.
- Réglage du doseur de produit de rincege trop faible.
- Vaisselle retiree avant la fin du cycle de sechage. Attendre que le voyant lumineux « fin » soit allumée avant d'ouvrir la porte du lave vaisselle.

Présence de taches de rouille sur la vaisselle

• Vaisselle en acier inoxydable de mauvaise qualité.
  Teneur en sel de I'eau de lavage elevée.
• Couvercle du compartment à Sel mal fermé.
• Trop de sel introduit dans la machine au moment du replissage. Du sel a débordé dans la cuve.
• Mise à la terre défectueuse.

Appelez le Service après vente si le problème persiste après les contrôle ou en cas de tout dysfonctionnement non décrit ci-dessus.

INFORMATIONS PRACTIQUES ET UTILES

1. Chaque fois que vous n'utilise pas votre machine :
2. Débranche la machine et coupe l'eau.
3. Laissez la portégénément entrouverte pour empêcher la formation d'odeurs désagréables.

4. Maintenez l'intérieur de la machine propre.

5. Elimination des traces d'eau sur la vaisselle :

6. Lavez la vaisselle avec le programme intensif.

7. Retirez tous les recipients métalliques de la machine.

8. Ne mettez pas trop de dédTangent.

9. Si vous positionnez correctement votre vaisse dans la machine, vous l'utiliserez au moins en termes de consommation d'énergie et de performance de lavage et de sechage.

10. Retirez les gros résidus avant d'installer la vaisse sale dans la machine.
11. Faites fonctionner la machine une fois qu'elle est entièrement pleine.
12. N'utilisez le programme de Trempage que si nécessaire.
13. Consultez les informations sur les programmes et le tableau des valeurs de consommation moyennes quand vous choisissez un programme.
14. La machine pouvant atteindre des températures élevées, il est déconseilé de l'installer à côte d'un réfrigérateur.
15. Si l'appareil se trouve dans un endroit où le risque de gel existe, vous devez complètement vider l'eau restée dans la machine. Fermez le robinet d'arrivée d'eau, débranchez le tuyau d'arrivée d'eau etmettre les 2 tuyaux par terre (arrivee d'eau et vidange) afin d'évacuer le maximum d'eau.Ensuite, enlever le filtre interieur, et eliminer I'eau restant d'eau a I'aide d'une éponge.

Recyclage

• Cet apparéil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques.
• Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européen 2002/96/CE afin de pouvoir soit être recyclé soit demantélé afin de réduire tout impact sur l'environnement.
• Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.
• Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.
• Poids net : 46kg
