ARD3701BA+ - Réfrigérateur ATLANTIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Réfrigérateur
Capacité totale nette	370 litres
Type de froid	Froid statique
Classe énergétique	A+
Niveau sonore	42 dB
Dimensions (H x L x P)	185 x 60 x 65 cm
Poids	70 kg
Nombre de tiroirs	3 tiroirs à légumes
Éclairage intérieur	LED
Système de dégivrage	Dégivrage manuel
Garantie	2 ans
Consommation annuelle d'énergie	300 kWh
Accessoires inclus	Étagères en verre, bac à légumes
Conseils de maintenance	Nettoyage régulier, dégivrage manuel si nécessaire
Précautions de sécurité	Ne pas obstruer les grilles de ventilation, vérifier l'étanchéité des portes

FOIRE AUX QUESTIONS - ARD3701BA+ ATLANTIC

Le réfrigérateur ATLANTIC ARD3701BA+ ne fonctionne pas, que faire ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que le thermostat est réglé correctement.

Comment régler la température de mon réfrigérateur ATLANTIC ARD3701BA+ ?

Utilisez le bouton de réglage du thermostat situé à l'intérieur du réfrigérateur. Tournez-le jusqu'à atteindre la température désirée.

Mon réfrigérateur fait un bruit étrange, est-ce normal ?

Un léger bruit de fonctionnement est normal. Cependant, si le bruit est fort ou inhabituel, vérifiez que l'appareil est de niveau et qu'il n'y a pas d'objets en contact avec le compresseur.

Comment dégivrer mon réfrigérateur ATLANTIC ARD3701BA+ ?

Débranchez l'appareil et laissez la glace fondre naturellement. Pour accélérer le processus, vous pouvez placer un récipient d'eau chaude à l'intérieur.

Pourquoi y a-t-il de la condensation sur les parois de mon réfrigérateur ?

La condensation peut être causée par une ouverture fréquente de la porte ou par un taux d'humidité élevé dans la pièce. Assurez-vous également que les joints de porte sont en bon état.

Y a-t-il un moyen de nettoyer l'intérieur de mon réfrigérateur ATLANTIC ARD3701BA+ ?

Oui, utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits abrasifs qui pourraient endommager les surfaces.

Mon réfrigérateur ATLANTIC ARD3701BA+ consomme beaucoup d'énergie, que faire ?

Vérifiez que les joints de porte sont étanches. Assurez-vous également que le réfrigérateur n'est pas surchargé et que l'air circule correctement autour de l'appareil.

Comment savoir si mon réfrigérateur ATLANTIC ARD3701BA+ a besoin d'un entretien ?

Surveillez les bruits inhabituels, les variations de température et l'accumulation de givre. Un entretien régulier, comme le nettoyage des serpentins, est recommandé.

MODE D'EMPLOI ARD3701BA+ ATLANTIC

Avertissements généraux 2

Instructions de sécurité 4

Recommendations 4

Montage et mise en marche de l'appareil 5

Avant la mise en marche 6

Réglage du thermostat 7

le bac a glacons; 8

Indicateur de températe « OK » 8

RANGEMENT DES ALIMENTS 10

Changement du sens d'ouverture de la porte 12

AVANT D'APPELER LE SERVICE APRES-VENTE 13

Quelques conseils pour economiser de I'energie 14

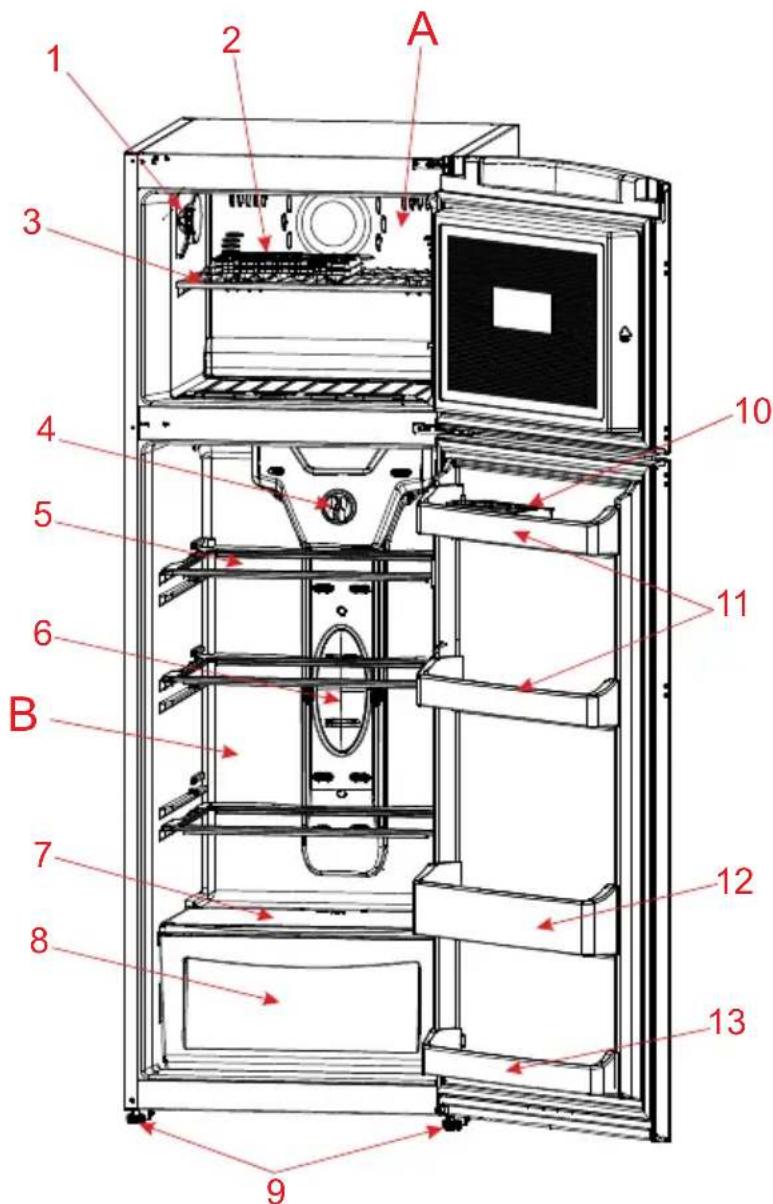

ELEMENTS ET COMPARTIMENTS DE L'APPAREIL 15

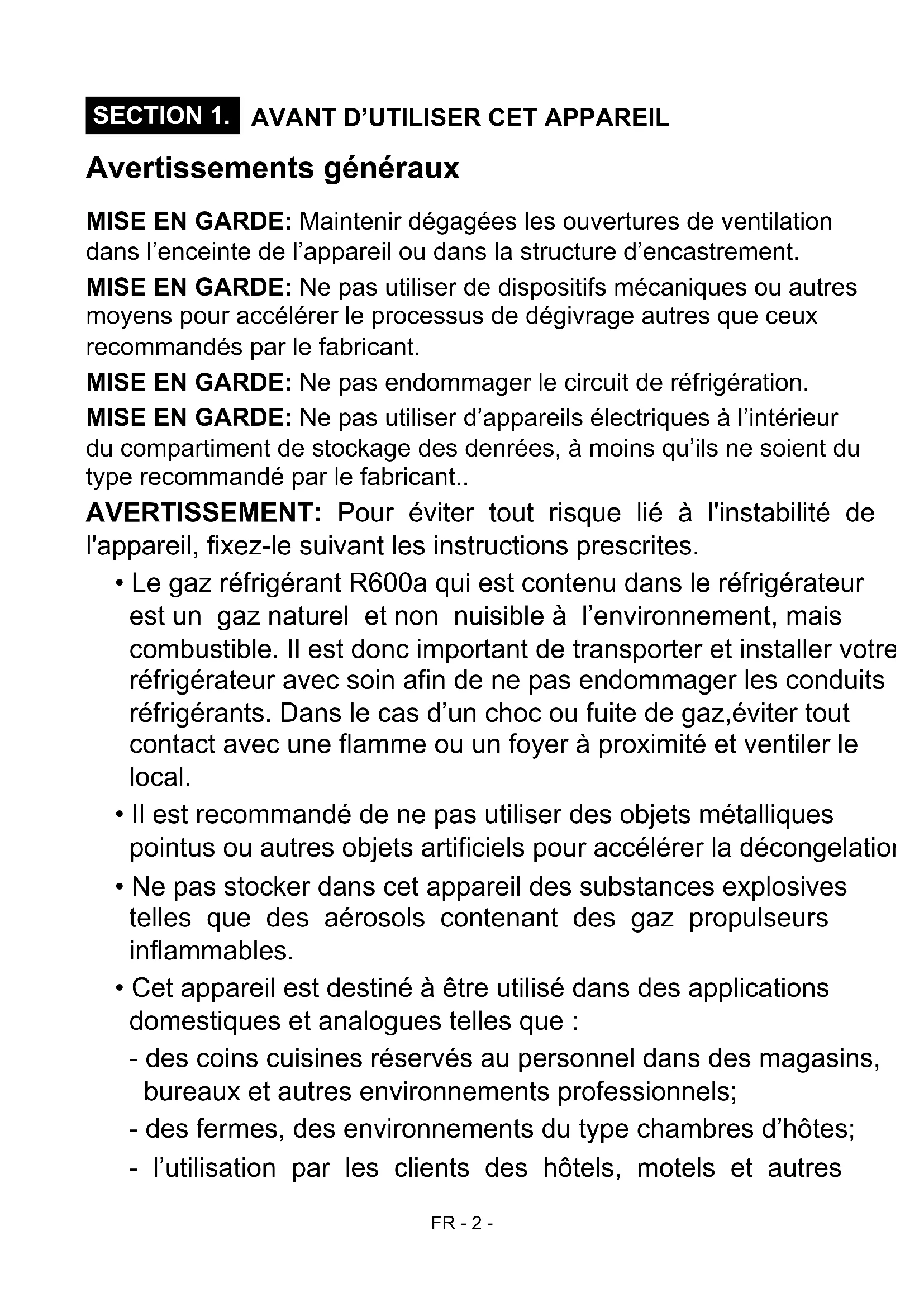

SECTION 1. AVANT D'UTILISER CET APPAREIL

Avertissements généraux

MISE EN GARDE: Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.

MISE EN GARDE: Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant.

MISE EN GARDE: Ne pas endommager le circuit de réfrigération.

MISE EN GARDE: Ne pas utiliser d'appareils électriques à l'intérieur du compartment de stockage des denrées, à moins qu'ils ne soient du type recommendé par le fabricant..

AVERTISSEMENT: Pour éviter tout risque lié à l'instabilité de l'appareil, fixez-le suivant les instructions prescrites.

• Le gaz réfrigérant R600a qui est contenu dans le réfrigérateur est un gaz naturel et non nuisible à l'environnement, mais combustible. Il est donc important de transporter et installer votre réfrigérateur avec soin afin de ne pas endommager les conduits réfrigerants. Dans le cas d'un chocol ou fuite de gaz, éviter tout contact avec une flamme ou un foyer à proximité et ventiler le local.
• Il est recommendé de ne pas utiliser des objets métalliques pointus ou autres objets artificiens pour accélérer la décongellation
• Ne pas stocker dans cet apparéil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.

• Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que :

• des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnementes professionnels;

• des fermes, des environnements du type chambres d'hôtes;
• l'utilisation par les clients des hotels, motels et autres

environnements à caractère résidentiel.

• Si la prise ne correspond pas à la fiche du réfrigérateur, elle doit être remplaçée par le fabricant, son représentant ou tout autre personne qualifiée afin d'éviter un risque.

• Cet apparéil ne doit pas être utilisé par les personnes (y compris les enfants) ayant des capacité physiques, sensorielles ou mentales réduites ou par des personnes ne possédant pas l'expérience ou la connaissance requise. Elles ne peuvent être autorisées à utiliser cet apparéil qu'aupres avoir été formées ou bien sous la supervision d'une personne responsable de leur sécurité. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet apparéil.

• Une fiche de terre spéciale a eté branchée au cable d'alimentation de votre réfrigérateur. Cette fiche doit être utilisée avec une autre prise de terre spéciale de 16 ampères. Si vous ne disposez pas d'une telle prise dans votre domicile, veuillez contacter un technicien qualifié pour qu'il pourrait à son installation.

• Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son représentant ou toute autre personne qualifiée afin d'éviter tout risque.

Instructions de sécurité

• Si cet apparéil sert à remplacer un vieux réfrigérateur, retirez-le ou détruirez les fermétures avant de vous débarrasser de l' apparéil. Ceci permet d'éviter aux enfants de s'enfermer dans l' apparéil et demettre ainsi leur vie en danger.

• Les réfrigerateurs et congélateurs hors d'usage renferment des gaz calorifuges et réfrigerants qui doivent être evacués correctement. Veillez à ce que l'ancien réfrigerateur soit mis au rebut correctement. Veuillez contacter les autorités locales de votre région pour obtenir des renseignements concernant la mise au rebut et les endroits appropriés. Parfois le revendeur reprend l'ancien réfrigerateur. Assurez-vous que les tubes frigorifiques ne sont pas endommages avant la mise à la décharge.

Les produits électriques et électroniques usages ne doivent pas être jetés avec les ordures menagères. Renseignez-vous auprès du revendeur où vous avez achété ce produit pour obtenir la marche à suivre en matière de recyclage.

Remarque importante:

Important! Avant de mettre votre apparéil en route, veuilles lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement. Conservez cette notice d'utilisation avec votre apparéil.

A la réception de l'appareil, vérifie qu'il ne soit pas endommagé et que les pieces et accessoires soient en parfait état.

N'utilisez pas un apparéil endommagé. En cas de doute, vérifiez auprès de votre vendeur.

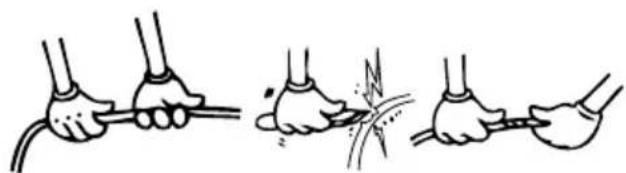

Recommendations

• Ne pas utiliser des adapteurs ou joints qui pourraient provoquer une surchauffe ou un incendie.
• Ne pas brancher sur la fiche des cables abimés et courbés.
• Ne tordez pas et ne pliez pas les câbles.

• Ne pas permettre aux enfants de jouer avec l'appareil. Les empêcher de s'asseoir sur les clayettes ou de se suspendre à la porte.
• Pour racler le givre formé dans la partie congélateur, ne pas utiliser des objets metalliques tranchants qui pourrait abîmer le corps du congélateur et creer des dommages irréversibles. Pour faire cela, utiliser un gratoir en plastique.
• Ne pas insérer la fiche dans la prise avec les mains mouillées.

• Afin d'eviter le danger d'explosion des bou teilles ou b oites métalliques qui contiennent des liquides gazeux, ne pas les placer dans la partie congélation.
• Les bouteilles contenant de l'alcool en grande quantité doivent être soigneusement rebouchées et placees perpendicularément dans l'appareil.
• Ne pas toucher la surface réfrigerante avec les mains mouillées, afin d'éviter le risque d'être brûlé ou blessé.
• Ne pas manger le givre issu de la partie congélateur.

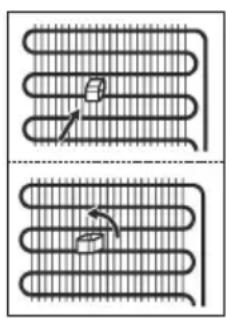

Montage et mise en marche de l'appareil

Avertissement! Cet apparéil doit être branché à une prise avec mise à la terre. Lors de l'installation de l' apparéil, veillez à ce que le cable d'alimentation ne soit pas coincide dessous, auquel cas il serait endommagé et à replacer impératifement.

Cet apparéil fonctionne sur courant alternatif 220-240 V et 50 Hz.

• Avant d'effectuer le raccordement électrique, assurez-vous que le voltage indiqué sur la plaque signalétique correspond au voltage de l'installation électrique de votre habitation.

• Prévoir une prise menagère pour la fiche. A défaut de cette-ci, il est recommandé d'appeler un électricien.

• Le fabricant décline toute responsabilité en cas de non-raccordement à la terre conformément aux recommandations de cette brochure.

• Ne pas exposer l'appareil directement aux rayons du soleil.

• Cet apparéil ne doit pas être utilisé en plein air, ni exposé à la pluie.

• Le réfrigérateur doit être installé à l'écart de toutes sources de chaleur; prévoir un endroit permettant une ventilation d'air suffisant et une distance de 50 cm quand il s'agit des radiateurs, poèles à gaz et à charbon, de 2 cm au minimum quand il s'agit des poèles électriques.

• Dans le cas où le réfrigerateur est installé pres d'un autre réfrigerateur ou d'un congealateur, prévoir une distance d'au moins 2 cm pour éviter la condensation.

• Evitez de placer des objets lourds ou un grand nombre d'objets sur l'appareil.
• Prévoyez un espace libre d'au-moins 15 cm au-dessus de l'appareil.
• La base de l'appareil doit être stable et horizontale. Utilisez les pieds régables situés à l'avant de l'appareil pour compenser les irrégularités du sol.
• L'extérieur de l'appareil et les accessoires interieurs doivent être nettoyés avec une solution d'eau et de savon liquide. L'intérieur doit être nettoyé avec du bicarbonate de soude dissous dans de l'eau tiège. Séchez avec soin et remettez les accessoires en place.

Avant la mise en marche

• Attendez 3 heures avant de brancher l'appareil afin de garantir des performances optimales.

• Voitre apparéil neuf peut dégager une odeur particulière. Celle-ci disparaitra une fois qu'il commencerà à se refroidir.

SECTION 2. FONCTIONS DIVERSES

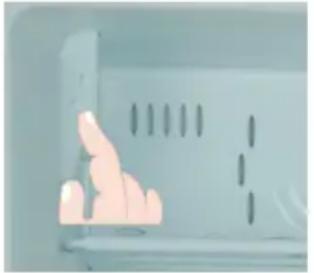

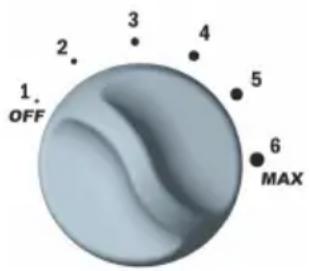

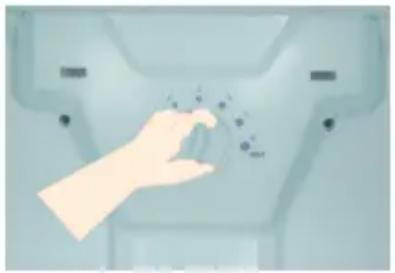

Réglage du thermostat

THERMOSTAT DU CONGELATEUR THERMOSTAT DU REFRIGERATEUR

Les thermostats du congealateur et du réfrigérateur régulent automatiquement la tempête interne des compartments. En tournant le bouton du thermostat du congealateur de la position 1 à 4 et le bouton du thermostat du réfrigérateur de la position OFF à MAX, vous obtiendrez des Tempêtes plus froides. Lors des saisons froides, vous pouvez régler le thermostat sur des positions plus faibles afin d'économiser de l'énergie.

Remarque : les températures du congélateur et du réfrigérateur influent l'une sur l'autre. Par exemple, si le thermostat du réfrigérateur est au maximum, augmentez le thermostat du congélateur afin que le compartmenté réfrigérateur soit plus froid.

Commande de la température du congélateur et du réfrigérateur :

SAISON	HIVER	PRINTEMS/AUTOMNE	ÉTÉ
Température ambiente	10°C < Tamb < 16°C	16°C < Tamb < 25°C	25°C < Tamb < 43°C
Thermostat de refroidissement	Placez sur la position correcte entre 1 et 2.	Placez sur la position correcte entre 2 et 3.	Placez sur la position correcte entre 3 et 6.
Thermostat de congélation	Les positions 2.5 et 3 seront suffisantes selon le modele du réfrigérateur.	Les positions 2.5 et 3 seront suffisantes selon le modele du réfrigérateur.	Les positions 2.5 et 3 seront suffisantes selon le modele du réfrigérateur.
	Si vous réfrigerateur estitué dans un local très froid avec une température ambiente de 10°C, et si le compartment de refroidissement est froid avec le thermostat de refroidissement au minimum, vous pouvez régler le thermostat de congélation au minimum.		Avec des tempér atures ambiantes supérieures à 38°C, si le compartment de refroidissement n'est pas suffisamment froid, vous pouvez régler le thermo-stat de congélation au maximum.
Remarques	Les valeurs par défaut de votre réfrigérateur sont 2,5-3 pour le thermostat du comportement de congélation, et 3 pour le thermostat du comportement de refroidissement.
	Il est recommendé de ne pas changer les positions du thermostat de congélation sauf dans les conditions visées ci-dessus. Le thermostat de refroidissement peut être réglé selon la température ambiente comme précrit ci-dessus.
	DLes valeurs indiquées dans le tableau sont les positions recommançées du thermostat. Ces valeurs peuvent varier selon les conditions d'utilisation.

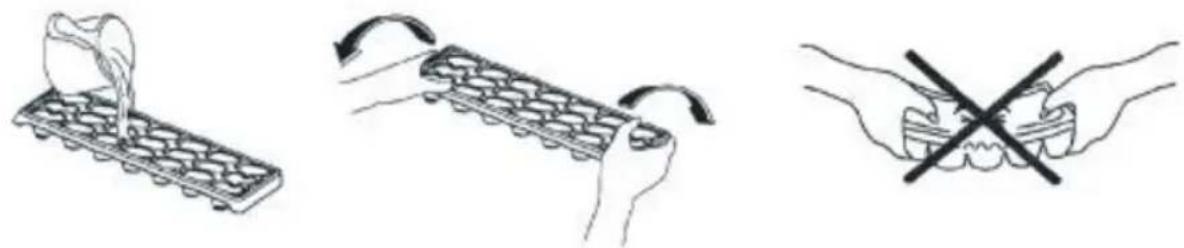

le bac a glaçons; (Dans certains modèles)

Remplir le bac à glaçons au 3 / 4 d'eau ; le replacer dans le congelateur.

Indicateur de températe « OK »

Pour vous aider au bon réglage de votre apparéil nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide.

Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que sur l'indicateur de température le logo « OK » apparaisse. Si « OK » n'apparait pas, La température est mal régée.

L'indication « OK » apparaissant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclairé.

A chaque modification du dispositif de réglage de température, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifies la position du dispositif de réglage de température que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une évientuelle modification.

NOTE: ÀpRES chargement de l'appareil de denrées fraîches ou après ouvertures répetées (ou ouverture prolongée) de la porte, il est normal que l'inscription « OK » n'apparaisse pas dans l'indicateur de réglage de température.

Emplacement des denrées

Zone la plus froide

Vous obtiendrez une(Meilleure conservation de vos alimentes si vous les placez dans la zone de froid convenant le比较好 au leur nature. La zone la plus froide se situe juste au-dessus de bac à legumes.

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur.

La zone la plus froide (0^ à 4^) du compartment réfrigérateur est délimitée par l'autocollant collé sur le côte gauche de la paroi.

La limite supérieure de la zone la plus froide est indiquée par la base inférieure de l'autocollant (pointe de la flèche). La clayette supérieure de la zone la plus froide doit être au même niveau que la pointe de la flèche. La zone la plus froide se situera donc en dessous de cette clayette. Les clayettes étant amovibles, voirlez à ce que la clayette inférieure soit toujours au même niveau que la limite de zone désrite sur l'autocollant, afin de garantir la température dans cette zone (0^ à 4^)

Chaque type d'aliment a une température de conservation ideale et donc un emplacement précis à respecter.

Emplacements	Produits
Clayettes supérieures	Aliments cuits, entremets et toutes denrées à consommer assezrapidement.
Zone la plus froide (0° à 4°C)	Viande, volaille, gibier et poissons crus. Temps maximum de conservation : 1 à 2 jours. Fruits frais, charcuterie.
Bac à légumes Légumes frais, fruits.
Contre-porte	Les balconnets receivefront, en bas les bouteilles puis en remontant, les produits de faible volume et d'emploi courant (yaourts, crème fraîche,...).
	Le beurre, les fromages cuits et les øeufs trouveront leur place dans les casiers appropriés.

SECTION 3. RANGEMENT DES ALIMENTS

Compartment réfrigérateur

• Régler le compartment réfrigérateur au niveau de la barre graphique 2-3 sera suffisant pour les conditions normales.
• Pour réduire l'humidité et l'accumulation consécutive de grive, ne jamais placer des liquides dans des recipients non fermés à l'intérieur du réfrigerateur.
• Ne jamais placer des alimentents chauds dans le réfrigerateur. Laissez-les refroidir à la température ambiente et placez-les dans le réfrigerateur de manière à permettre une circulation d'air convenable.
• Placez-y la vande et le poisson nettoyé (emballé dans des paquets ou dans des feuilles de plastique) qui seront consommés dans les deux jours.
• Les fruits et les légumes peuvent etre place directement dans le bac a legumes, sans etre emballes.

• Régler le compartment congestion au niveau de la barre graphique 2-3 sera suffisant pour les conditions normales.
• Le congealateur est utilisé pour la conservation à long terme des alimentés surgelés ou congelés, et pour fabriquer des glaçons.
• Ne placez pas des alimentes frais et chauds sur les étagères de la porte du congealateur afin de les congeler. Ne l'utilise que pour la conservation des alimentés congélés.
• Ne pas placer d'aliments frais ou chauds près des aliments congelés. Ils pouraient les décongeler.
• Utilisez l'étagère de congélation rapide pour congelier les alimentés préparés à la maison (et les alimentés à congeiler) plus rapidement en raison de la plus grande capacité de la salle de congélation.
• Lorsque vous congelez des alimentes frais (vienne, poisson et préparations), divisées en portions utilisables en une fois.
• Lorsque vous congelez les aliments frais, la quantité maximale d'aliment frais (en kg) qui peut être congelée en 24 heures est indiquée sur l'étiquette de l'appareil.
• Pour stocker les aliments congeles; suivez toujours les instructions indiquées sur les emballages des aliments congeles et si aucune information n'est fournie, ne conservez pas les aliments plus de 3 mois après la date d'achat.
• Lorsque vous achetez des alimentes surgelés, vérifie qu'ils ont été congeçelés à des températures adéquates et que l'emballage est intact.
• Les alimentés congélés doivent être transportés dans des emballages appropriés pourmaintenir la qualité de la nourriture et doivent être replacés au congélateur le plus tout possible.

• Si l'emballage d'un aliment congelé semble être humide et anormalement gonflé, il est probable qu'il a été stockéAAParavant à une température non ajustate et que le contenu en a été alteré.

• La durée de conservation des aliments congeles dépend de la température ambiente, du réglage du thermostat, de la fréquence d'ouverture de la porte, du type d'aliment et de la durée de transport du magasin jusqu'à la maison. Respecter toujours les instructions d'utilisation figurant sur le conditionnement et ne dépassez jamais la durée de stockage indiquée.

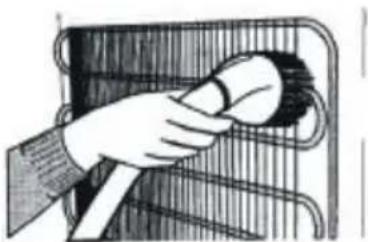

SECTION 4. NETTOYAGE ET ENTRETIEN

• Avant le nettoyage, débrancher l'appareil.

• Ne pas le nettoyer en déversant de l'eau.

• Nettoyer régulierement l'intérieur de la partie réfrigératrice dans une solution d'eau additionnée de bicarbonate de soude.

• Nettoyer les accessoires séparément à l'eau et au savon.
  Ne pas les laver dans la machine à laver.

• Ne pas utiliser des produits solvants comme détergeants et savon. Les essuyer après lavage. Àpès avoir terminé le lavage tout entier, insérer la fiche dans la prise avec les mains sèches.

• Pour l'économie d'énergie et l'utilisation rentable de l'appareil, nettoyer le condensateur deux fois par an, à l'aide d'un balai électrique.

Veillez à ce que l'eau n'entre pas en contact avec les connections électriques de la commande de température ou l'éclairage interieur. Inspectez le joint de porte de temps en temps.

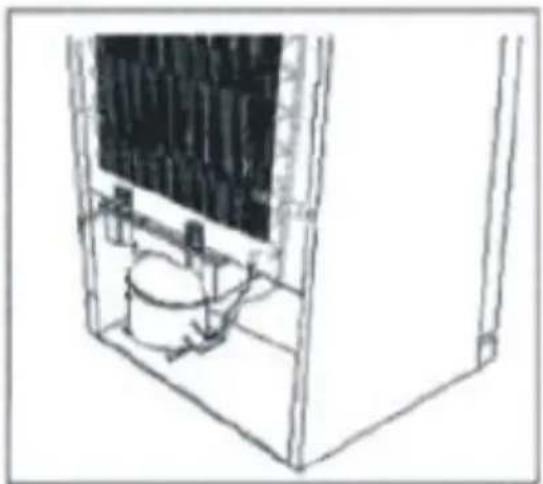

Dégivrage

• Le dégivrage s'effectue automatiquement lorsque l'appareil est en fonctionnement. L'eau de dégivrage est recueillie dans le bac d'évaporation et s'évapore automatique.

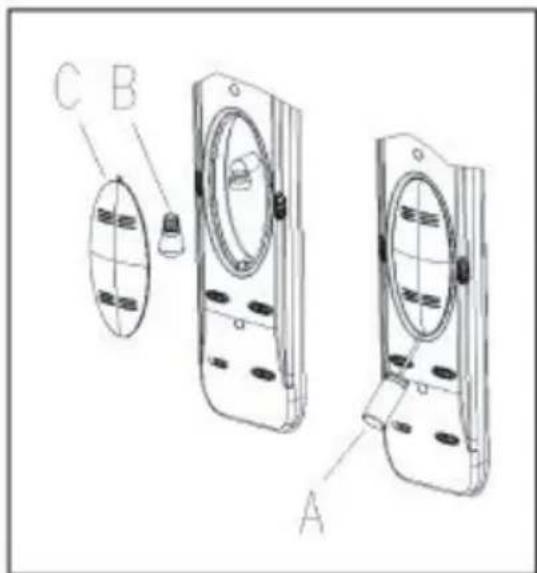

Remplacement de l'ampoule

1. Débranchez l'appareil.

2. Devissez le couvercle de l'ampoule à l'aide d'un petit tournevis et retirez-le.(A)

3. Remplacez l'ampoule par une nouvelle ampoule d'une puissance maximale de 15 W.(B)

4. Replacez le capot de la lampe et attendez 5 minutes avant de rebrancher l'appareil.(C)

Transport et déplacement de l'appareil

• Vous pouvez conserver le carton et le polystyrene d'emballage.

• Si vous doivent transporter l'appareil, attacher-le avec un tissu large ou une corde solide. Les consignes écrites sur le carton ondulé doivent être appliquées lors du transport.

• Avant de transporter ou de déplacer l'appareil, tous les accessoires (clayettes, bac à legumes, etc.) doivent être enlevés ou fixés avec de l'adhésif pour éviter qu'ils ne bougent.

Changement du sens d'ouverture de la porte (Dans certains modèles)

Si vous doivent modifier le sens d'ouverture de la porte, consultez le service après-vente.

SECTION 6. AVANT D'APPELER LE SERVICE APRES-VENTE

Le problème à l'origine d'un dysfonctionnement de votre réfrigérateur peut être mineur. Pour économiqueur du temps et de l'argent, procedez aux vérifications ci-dessous avant d'appeler un technicien.

Votre réfrigérateur ne fonctionne pas

Vérifiez :

qu'il est branché,
- que l'interrupteur général de votre habitation n'est pas déconnecté,
- que le thermostat n'est pas positionné sur « 1/OFF »,
- que la prise est adaptée. Pour ce faire, branchez un autre apparéil sur la même prise.

Votre réfrigérateur ne fonctionne pas de façon optimale

Vérifiez :

• que vous ne l'avez pas surcharge,
• que les portes sont bien fermées,
• que le condensateur n'est pas couvert de poussière,
• que l'espace laissé derrière et sur les cotés de l'appareil est suffisant.

Votre apparéil est bruyant :

La gaz de refroidissement qui circule dans le circuit de réfrigération peut parfois émettre un petit bruit même lorsque le compresseur ne fonctionne pas. Ne vous inquiètez pas, cela est tout à fait normal. Si vous entendez un bruit différent, vérifiez :

• que l'appareil est bien droit,
• que rien ne touche l'arrière,
• que le contenu de l'appareil ne vibre pas.

Si vous réfrigérateur ne refroidit pas suffisamment ;

• Voitre réfrigérateur a été conçu de manière à fonctionner dans la plage de température ambiente dans les normes conformément à la classe du climat mentionné dans l'étiquette de l'information. Le fonctionnement de l'appareil dans des environnements ayant des valeurs de température non conformes à celles spécifiées n'est pas recommendé pour une réfrigération efficace.

Classe Climatique Température ambiente (°C)
T	Entre 16 et 43
ST	Entre 16 et 38
N	Entre 16 et 32
SN	Entre 10 et 32

Recommendations

• Si vous n'utilisez pas l'appareil pendant une longue période (par exemple pendant les vacances d'étée) débranchez-le, nettoyez-le et laissez la porte ouverte pour éviter la formation de moissures et de mauvaises odeurs.
• Pour arrêter complètement l'appareil, débranchez-le de la prise murale (pour le nettoyer ou lorsque vous laissez les portes ouvertes).

Quelques conseils pour economiser de l'énergie

1- Installez l'appareil dans une piece humide, bien aérée, loin de la lumière directe du soleil et des sources de chaleur comme le radiateur, la cusinière, etc.) Dans le cas contraire, utilisez une plaque d'isoation.
2- Laissez les aliments et les boissons chauds refroidir hors de l'appareil.
3- Pour geler les denrées congelées, introduizez-les dans le compartment réfrigerateur. La faible température des alimentés congelés aidera à la réfrigération du compartment réfrigerateur pendant la décongélation. Ce qui vous aide à economiser de l'énergie. Vous gaspilles de l'énergie lorsque vous mettez les denrées congelées hors du compartment réfrigerateur.
4- Veillez à couvir les boissons et les aliments avant de les introduire dans l'appareil. Si vous ne le faites pas, l'humidité de l'appareil augmente d'intensité. Par conséquent, le processus de réfrigération prend plus de temps. De plus, le fait de couvir vos produits avant de les ranger dans l'appareil les met à l'abri des mauvaises odeurs.
5- Pendant l'introduction des alimentes et des boissons dans l'appareil, laissez la porte ouverte la moins longtemps possible.
6- Veillez à ce que les couvercles de tous les compartments de l'appareil restent fermés. (bac à légumes, compartment réfrigérateur, etc.).
7- Le joint de porte doit être propre et flexible. Remplacez les joints en cas d'usure.

SECTION 7.

ELEMENTS ET COMPARTIMENTS DE

L'APPAREIL

A) Compartment concélateur
B) Compartiment réfrigérateur

1) Boitier du thermostat du congelateur
2) Bac a glaçons
3) Etagère du congelateur
4) Thermostat du réfrigerateur
5) Clayettes du réfrigerateur
6) Boitier/couvercle de l'ampoule du réfrigerateur
7) Couvercle du bac à légumes
8) Bac à légumes
9) Pieds à vérins
10) Support à oeufs
11) Bac supérieur
12) Etagère à bouteilles
13) Bac inférieur

Cette presentation ne sert que de renseignement sur les parties de l'appareil, Celles-ci pourraient varier en fonction du modele de l'appareil.

VESTEL France

17 rue de la Couture 94563

Rungis cedex
