Caractéristique	Détails
Type d'appareil	Réfrigérateur
Capacité totale brute	XXX litres
Classe énergétique	A++
Dimensions (HxLxP)	XXX x XXX x XXX mm
Poids	XXX kg
Système de refroidissement	Froid statique
Niveau sonore	XXX dB
Nombre de tiroirs	XXX
Fonctionnalités supplémentaires	Éclairage LED, thermostat réglable
Entretien	Dégivrage manuel recommandé
Consignes de sécurité	Ne pas obstruer les grilles de ventilation
Garantie	2 ans

FOIRE AUX QUESTIONS - GLS36H Ardo

Le réfrigérateur Ardo GLS36H ne fonctionne pas, que faire ?

Vérifiez si l'appareil est bien branché et si la prise fonctionne. Assurez-vous que le thermostat est réglé sur une température appropriée. Si le problème persiste, contactez le service après-vente.

Comment régler la température du réfrigérateur Ardo GLS36H ?

Utilisez le bouton de contrôle de température situé à l'intérieur du réfrigérateur. Tournez-le pour augmenter ou diminuer la température selon vos besoins.

Pourquoi mon réfrigérateur Ardo GLS36H fait du bruit ?

Un léger bruit est normal lors du fonctionnement, mais si le bruit est excessif, vérifiez si l'appareil est de niveau et s'il n'y a pas d'objets en contact avec le compresseur ou le ventilateur.

Comment dégivrer le réfrigérateur Ardo GLS36H ?

Débranchez l'appareil et videz le contenu. Laissez la porte ouverte pour permettre à la glace de fondre. Essuyez l'eau avec une éponge ou un chiffon. Ne jamais utiliser d'objets tranchants pour enlever la glace.

Les lumières intérieures de mon réfrigérateur Ardo GLS36H ne s'allument pas, que faire ?

Vérifiez d'abord l'ampoule. Si elle est grillée, remplacez-la par une ampoule de même type. Si le problème persiste, il peut s'agir d'un problème électrique, contactez le service après-vente.

Comment nettoyer l'intérieur du réfrigérateur Ardo GLS36H ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits chimiques agressifs. Essuyez avec un chiffon propre et sec.

Le réfrigérateur Ardo GLS36H ne refroidit pas correctement, que faire ?

Vérifiez si les bouches d'aération ne sont pas obstruées. Assurez-vous que la porte ferme correctement et que le joint est en bon état. Si le problème persiste, contactez le service après-vente.

Y a-t-il une garantie pour le réfrigérateur Ardo GLS36H ?

Oui, le réfrigérateur Ardo GLS36H est généralement couvert par une garantie de deux ans. Vérifiez votre manuel d'utilisation pour plus de détails sur les conditions de garantie.

Comment installer le réfrigérateur Ardo GLS36H ?

Placez l'appareil dans un endroit bien ventilé, de préférence à l'écart de la chaleur. Assurez-vous qu'il est de niveau et laissez un espace d'au moins 5 cm autour pour une bonne circulation de l'air.

MODE D'EMPLOI GLS36H Ardo

Livret d'instructions et d'entretien

• Cet apparéil est destiné au contact avec des produits alimentaires et il est conforme au D.L. 108 du 25.01.1992 (Directive Européenne 87/308/CEE).
  Ce produit a ete concu, construit et mis en commerce en respectant les conformités suivantes:
• Objectifs de sécurité de la Directive "Basse Tension" 73/23/CEE;
• Caracteristiques de protection de la Directive "EMC" 89/336/CEE, modifiée par la Directive 93/68/CEE.

1 AVANT D'UTILISER L'APPAREIL

• Le produit que vous avez acheti il ne doit être employé que de façon domestique.
• L'appareil est composé de deux compartments séparés, un supérieur et un inférieur.
• Le compartment frigorifique permet la conservation des aliments frais et des boissons.

Pour utiliser au besoinaire apparéil, nous vous recommendons de dire avec attention les instructions pour l'emploi qui vous fourniront des consels utiles pour la conservation des alimentés.

• Conservez ce livre pour des prochains consultations.
• Àpres avoir déballé l'appareil, vérifie qu'il ne soit pas endommage. Tout endommagement doit être communiqué au revendeur dans un-delai de 24 heures.

Nous conseillons d'attendre au moins deux heures avant demettre en fonctionnement l'appareil, pour permettre au circuit réfrigérant d'être parfaitement efficace.

• Vérifiez que l'installation et le branchement électrique soient réalisés par un technicien qualifié, conformément aux instructions du fabricant et des normes locales en vigueur. L'installation électrique doit être munie d'une efficace prise de terre, conformément aux termes de la loi (46/90).

• compartment frigo seulement pour la conservation des aliments frais.

ATTENTION! Laisser les prises d'air libres de toute entrave au niveau du corps de l'appareil ou du meuble à l'intérieur duquel il est encastré.

• Pour éviter le risque d'étouffement et de prise au piège, interdisez aux enfants de jouer ou de se cacher à l'intérieur de l'appareil.
• Ne touchez pas l'appareil avec les mains ou les pieds mouillés ou humides.

Avant chaque opération d'entretien ou de nettoyage, débranchez l'appareil de la prise.

• Ne tirez pas sur le cordon d'alimentation pour débrancher la prise.
• Àpres l'installation, vérifie que l'appareil n'écrase pas le cordon d'alimentation.

2 DEBALLAGE

Cette opération doit être réalisée par au moins deux personnes.

• Portez l'appareil à l'endetroit prévu pour l'installation (chap. 4 INSTALLATION).

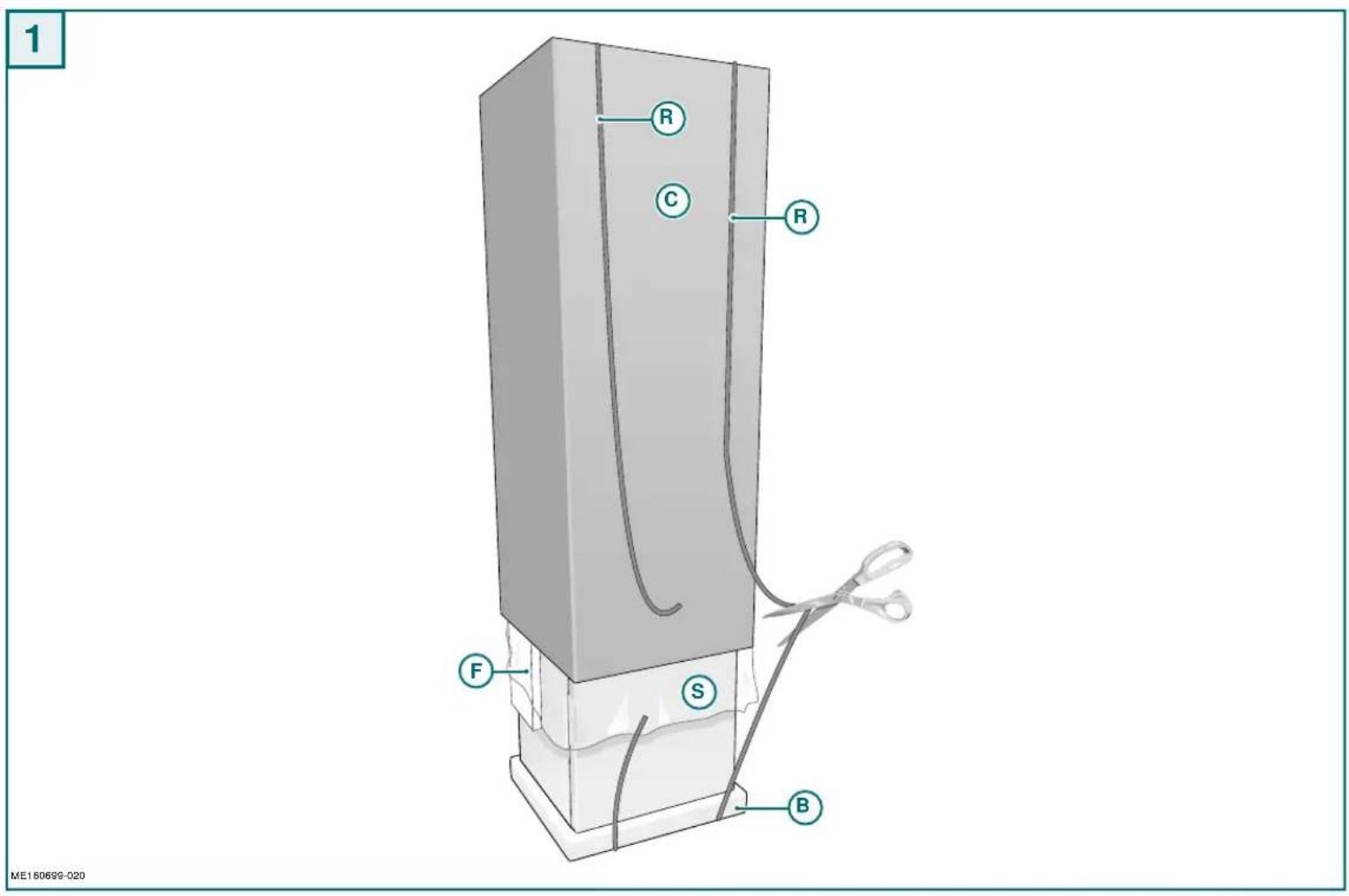

• Coupe les feuillards R et otez le carton ou le sac en plastique externe C.
• Eliminez immidiatement les sacs en plastique S qui peuvent representer un danger pour les enfants.
• Une fois onté l'emballage, enlevez encore les cotes F et ensuite le socle B.

2.1 CONSEILS POUR LA PROTECTION DE L'ENVIRONNEMENT

Emballage

Le matériel d'emballage est recyclable à 100% . Pour le traitement des déchets, reportez-vous aux normatives locales. Le matériel d'emballage (sacs en plastique, parties en polystyrene, etc...) doit être tenu hors de portée des enfants car il pourrait une réelle source de danger.

Produit

L'appareil a eté fabriqué avec des matériaux recyclables. L'élimination devra être réalisée suivant les normatives locales pour le traitement des déchets. Lorsque l'appareil devra être détruit, coupez le cordon électrique d'alimentation pour le rendre inutilisable. L'appareil destiné à la ferraille ne doit pas être abandonné dans la nature, mais vous devrez le confier à un des centres spécialisés pour la recupération des gaz réfrigerants et graisses.

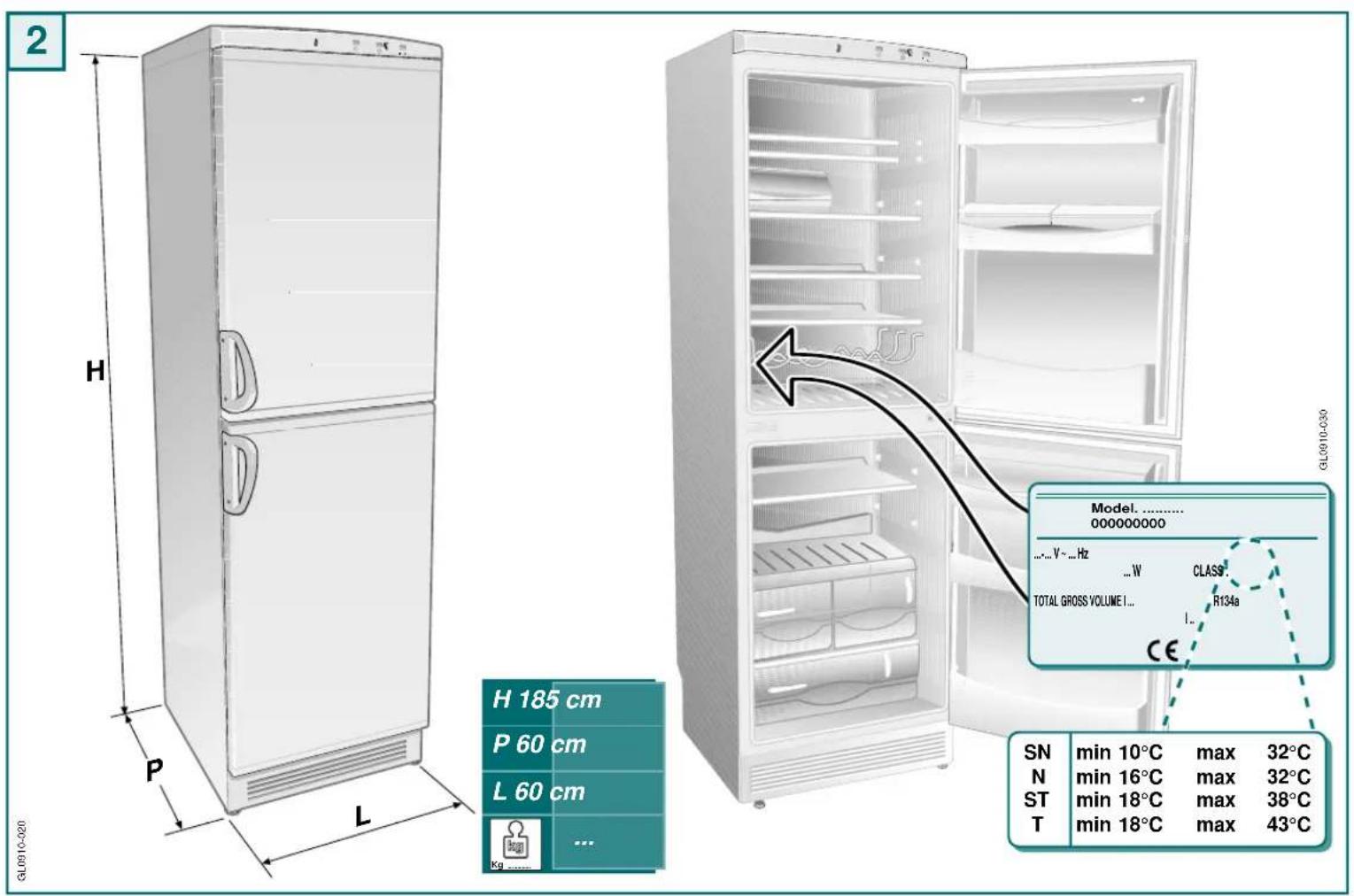

Information

Pour plus de détails, voir la plaque du matricule située à l'intérieur de l'appareil (paragraphe 3).

3 DONNEES TECHNIQUES

STRUCTURE PORTANTE: la structure est réalisée à l'aide de panneaux de tôle traités et vernis de façon electrostatique pour résister aux mauvaistraitements tout en restant belle et luiange.

ISOLATIONS: elles ont ete choisies pour maintainir la temperature interne constante et laisser beaucoup de place a l'intérieur.

PLACE INTERIEURE: elle a ete estudie pour accueillir toutes les for mes d'aliments a conserver avec une grande facilité de displacement des etagères.

DEGIVRAGE: automatique

CONTROLE TEMPERATURE: Par le potentiametre accessible lorsqu'la portesupérieure est ouverte.

L'appareil fonctionne correctement dans les valeurs de températures ambantes indiquées dans le tableau, suivant la catégorie climatique.

SN	min 10°C	max	32°C
N	min 16°C	max	32°C
ST	min 18°C	max	38°C
T	min 18°C	max	43°C

ATTENTION! Quand you installez Your appeareil, il est important de tenir compte de la classe climatique du produit. Pour savoir a quelle classe climatique apparient Your appeareil, veuillez controler la plaque des données comme indiqued ci-apres.

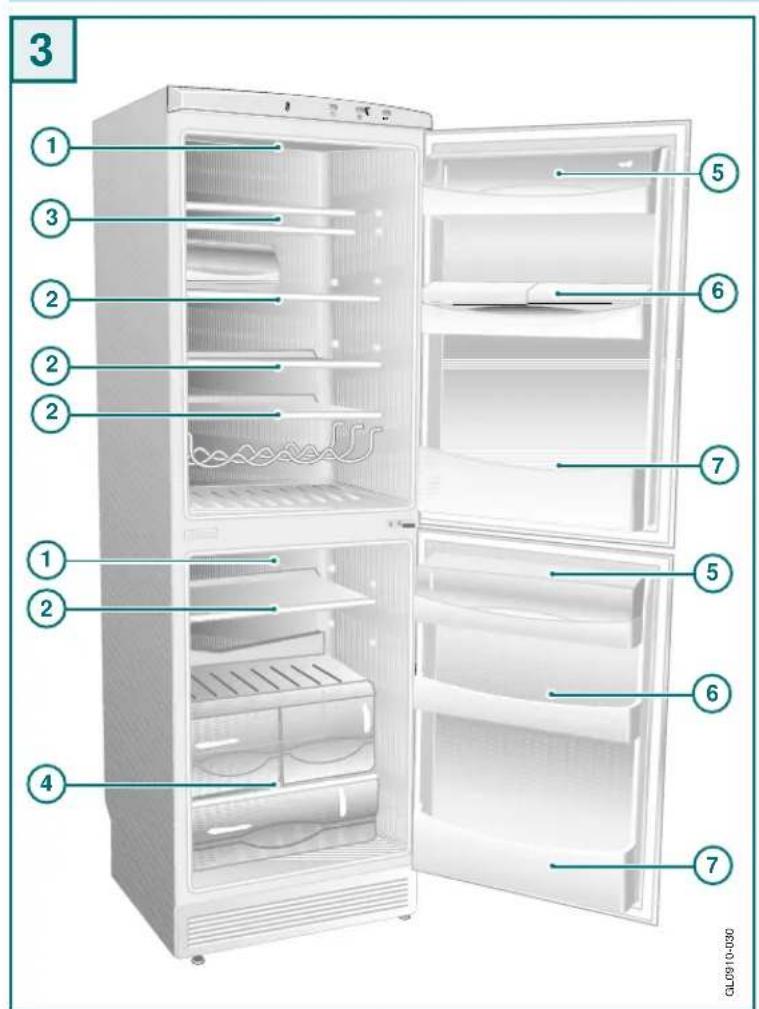

3.1 DESCRIPTION GENERALE DE L'APAPREIL

1 Eclairage interne
2 Etageres reglables et inclinables
3 Etagere dedoubleable
4 Tiroird fruits et legumes
5 Etagere range-boites
6 Cloche a fromages, petite boites, tubes...
7 Etagere a bouteilles

Etagere dedoubleble

Pour facilititer la mise en place des alimentes encombrants (bouteilles, etc...), on a étudié un séparateur réglabre A.

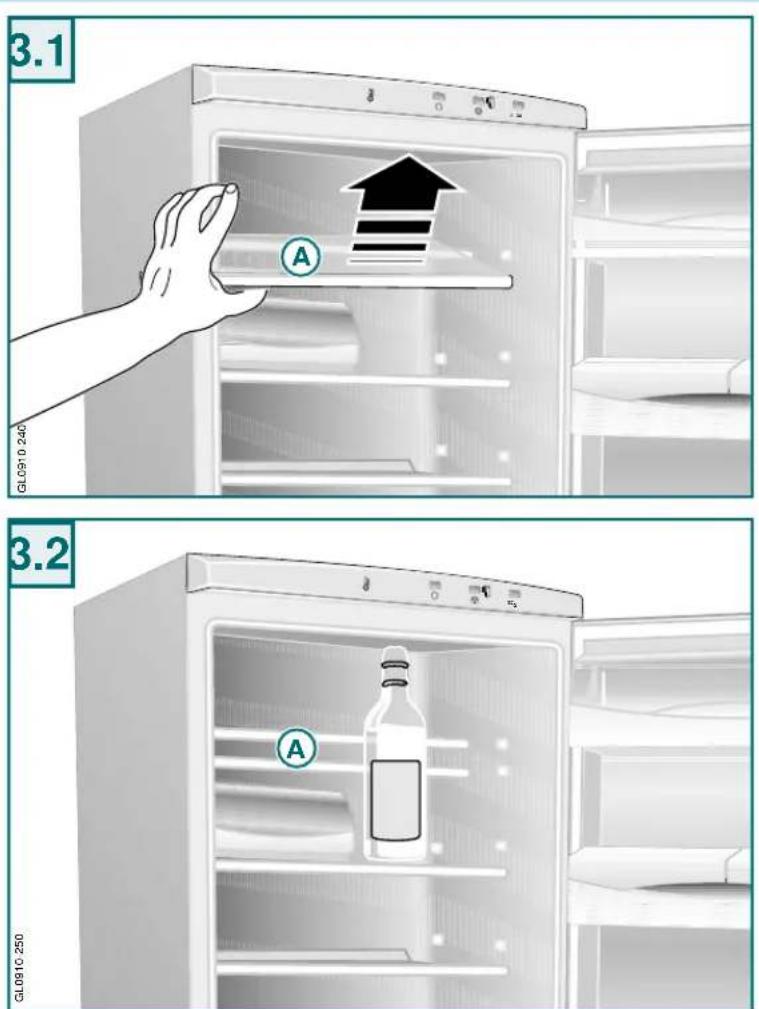

• Soulevez le séparateur comme c'est démontré à la figure 3.1.
• Placez-le au-dessous.

3.1 DESCRIPTION GENERALE DE L'APAPREIL

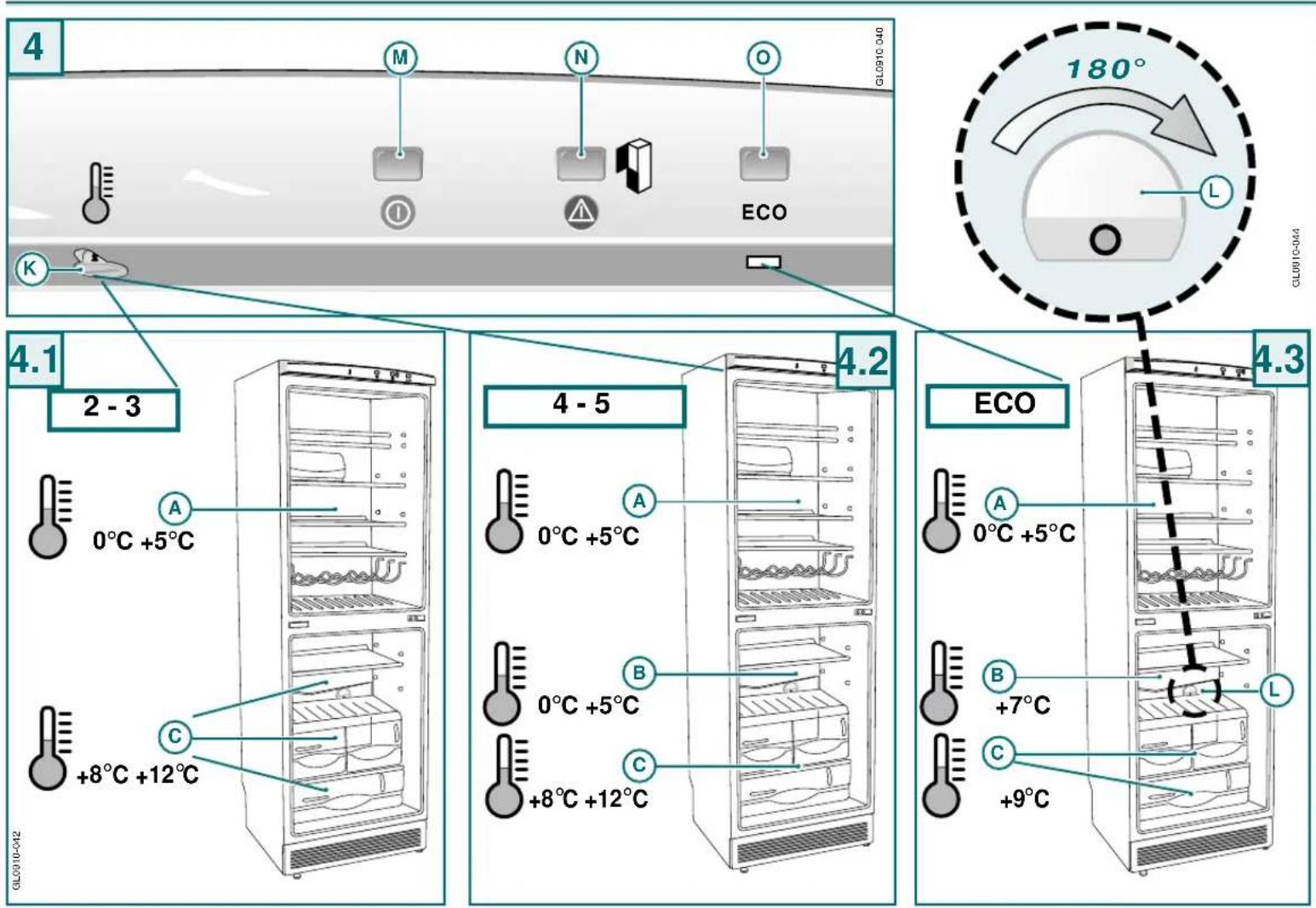

Selon la position du potentiemetre de reglage de la temperature K, on obtendra les performances suivantes:

Avec le potentiametre regle entre 2 et 3 (fig. 4.1), vous obtiendrez:

Zone A: Frigo (température de 0 à +5°C)

Zone C: Cave (température de +8^ à +12^ )

Avec le potentiametre regle entre 4 et 5 (fig. 4.2), vous obtiendrez:

Zone A: Frigo (température de 0 à +5°C)

Zone B: Frigo (température de 0 à +5°C)

Zone C: Cave (température de +8^ à +12^ )

Avec le bouton ECO enclenché (fig. 4.3), vous obtiendrez:

Zone A: Frigo (température de 0 à +5°C)

Zone B: Cave (temperature +7°C)

Zone C: Cave (température +9°C)

Quand on enclenché la fonction "ECO", il faut tourner de 180^ l'objet L pour le réglage de I'air.

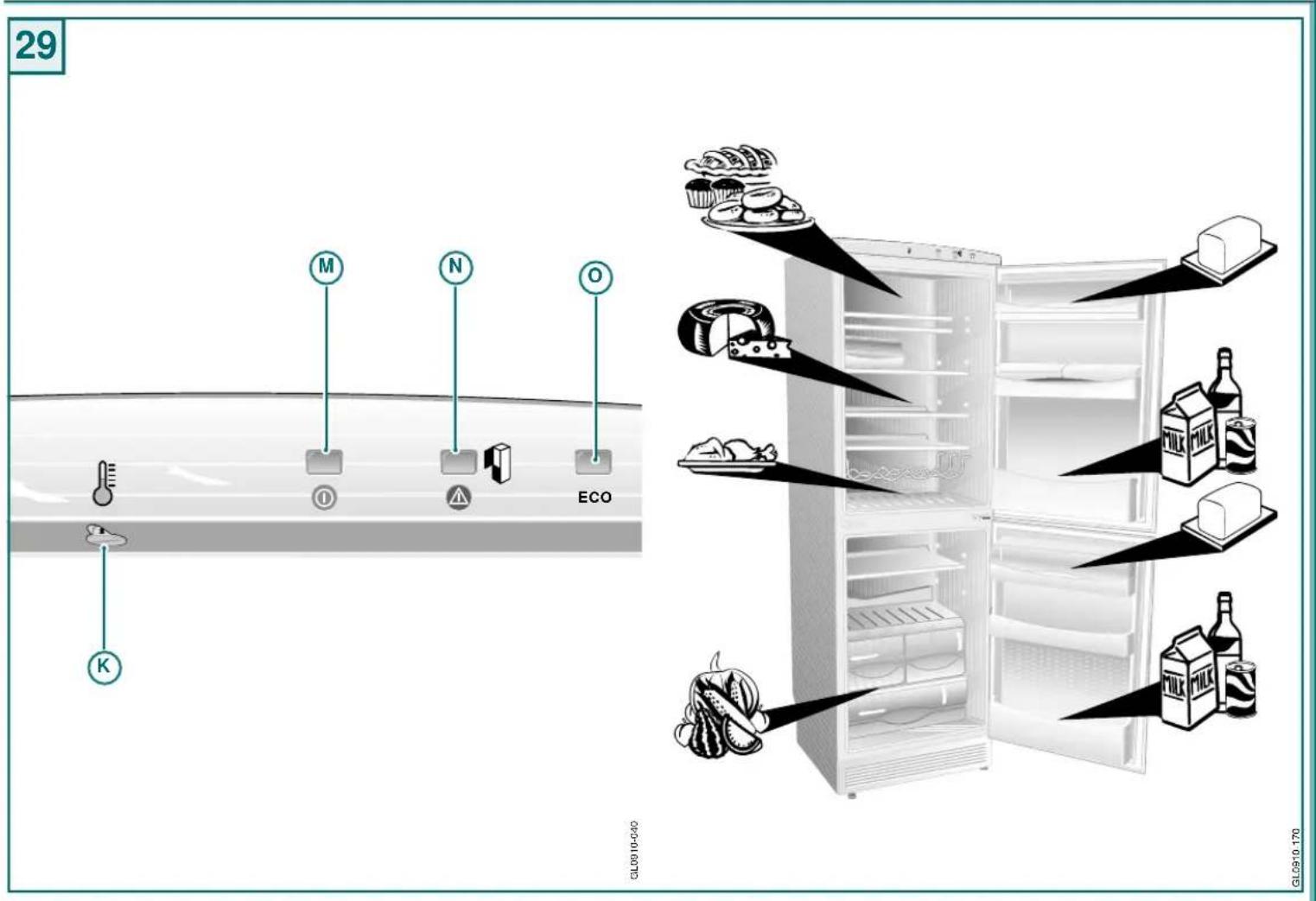

K Reglage température

M Lampe-temoin d'alerte

N Lampe témoin d'alarme pour porte supérieure ouverte

O Lampe témoin de fonctionnement "Economique"

4 INSTALLATION

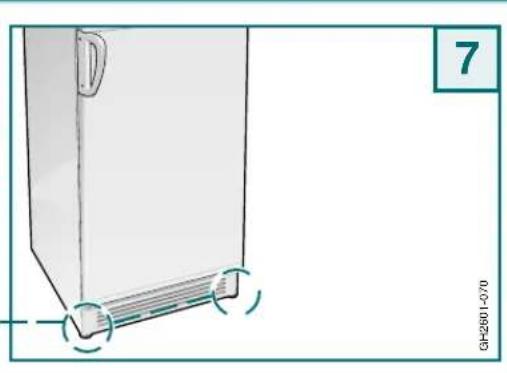

• L'apparell est équipé de roues postérieures pour permettre un déplacement aisé.
• N'installez pas l'appareil pres d'une source de chaleur.
• Positionnez-le dans un endroit sec et bien aéré.
• Pour un parfait fonctionnement et afin d'éviter la formation de condensation à l'extérieur de l'appareil, laissez un espace libre d'au moins 5 cm au dessus et de 3 cm sur les côtes.

4.2 INVERSION DE L'OUVERTURE DE LA PORTE

Tous les modèles sont prédisposés pour l'inversion de l'ouverture de la porte, pour permettre un alignement plus coordonné avec le reste de la décoration de la cuisine.

Pour effectuer l'inversion de la porte, veuillez proceder de la façon suivante:

• Inclinez légèrement l'appareil et appuyez-le contre le mur pour acceder à la partie inférieure.

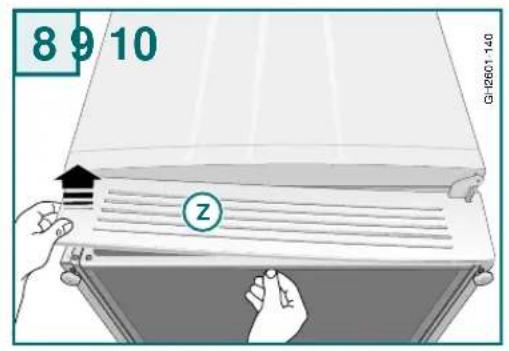

• Soulevez la plinthe Z en poussant depuis derrière en correspondance des ailettes de blocage (fig. 8).
• Devisser les vis V (fig. 9).

4.1 MISE A NIVEAU

Vérifiez que l'appareil soit mis à niveau.

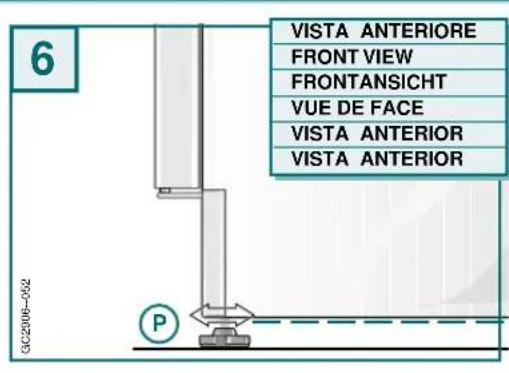

• Réglez les pieds P antérieurs si cela est nécessaire.

Cette opération doit être réalisée par au moins deux personnes.

• Enlevez la charnière inférieure C (fig. 10).

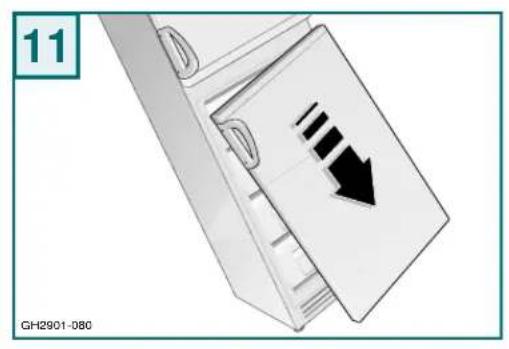

• Enlevez la porte du congelateur dans le sens indiqué par la flèche (fig. 11).

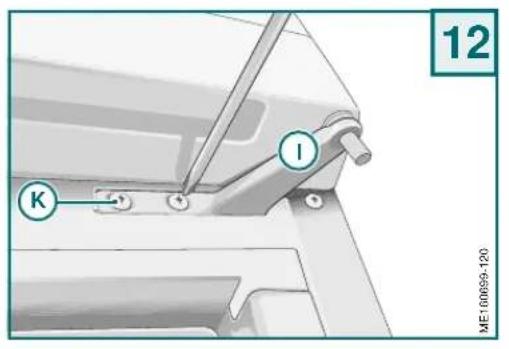

• Devissez les vis K qui fixent la charnière intermédiaire I (fig. 12).

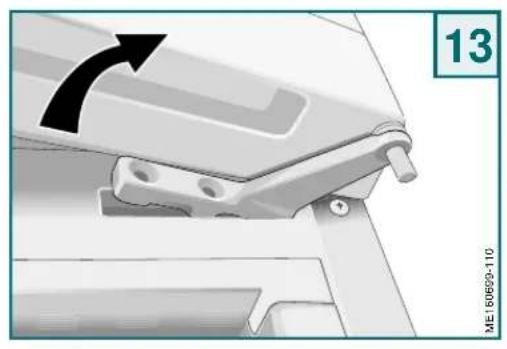

• Enlevez la charnière intermédiaire en ouvrant la porte supérieure comme indiqué par la flèche (fig. 13).

F

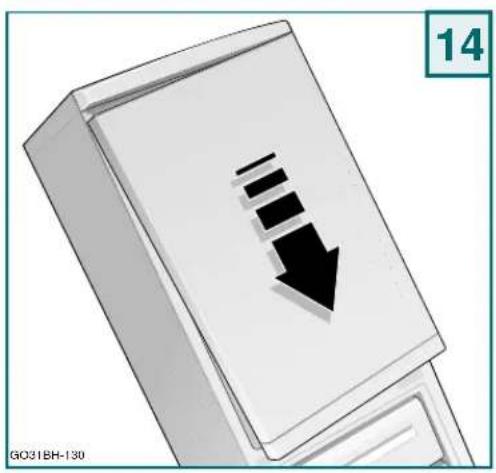

• Otez la porte supérieure dans le sens indiqué par la flèche (fig. 14).

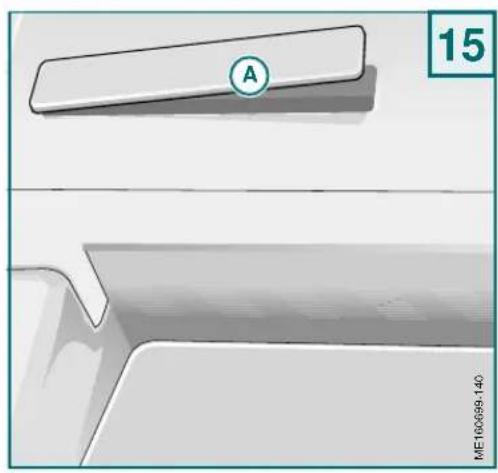

• Enlevez la plaquette A de la partie gauche et introduisez-la dans la partie droite (occupée precedement par la charnière intermédiaire) (fig. 15).

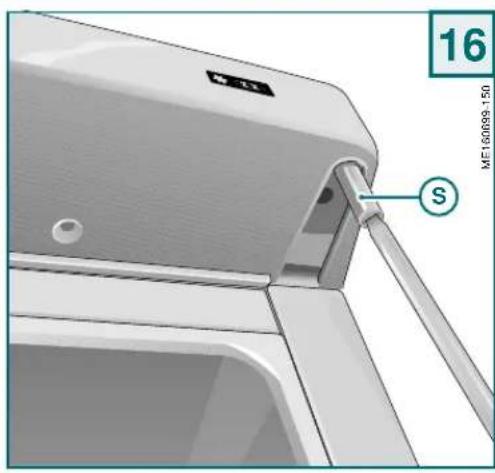

• Devissez la cheville supérieure S (fig. 16).

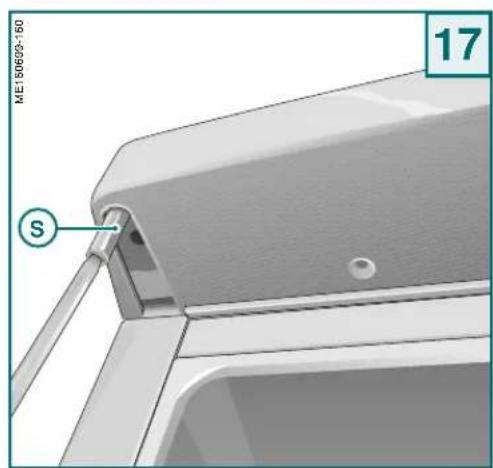

• Revissez la chevelle supérieure S dans la partie gauche (fig. 17).

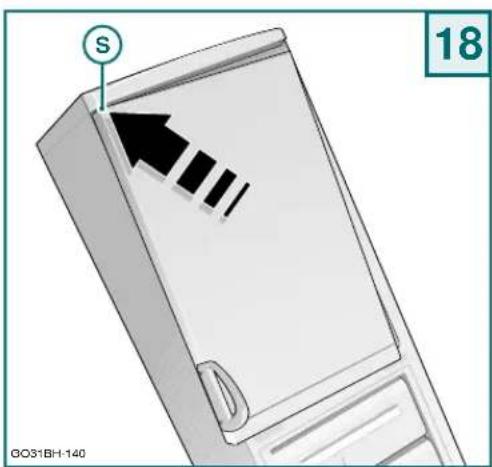

• Introduisez la porte supérieure en assembler correctement la cheville S (fig. 18).

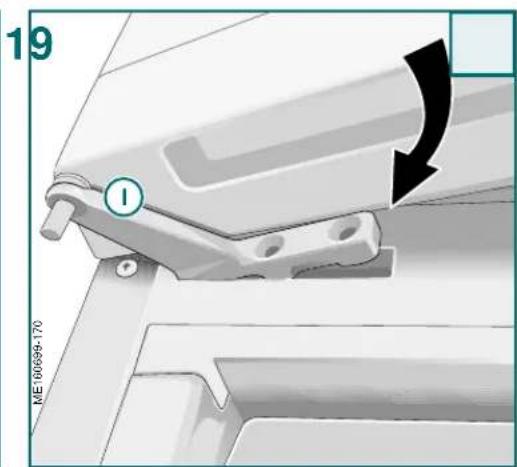

• Introduisez la charnière intermédiaire I et fixez-la avec ses propres vis (fig. 19). Pour faciliter le montage intervenez en même temps sur la fermeture de la porte.

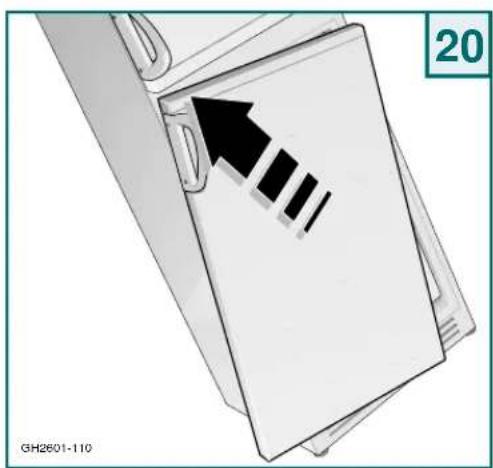

• Introduisez la porte du congealateur en assemblant correctement la charnière intermédiaire (fig. 20).

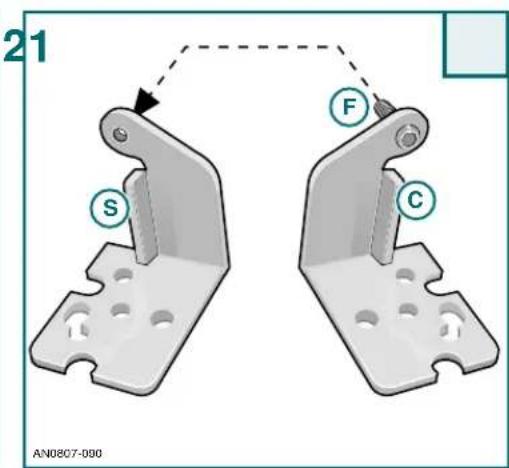

• Devissez la cheville F de la charnière inférieure C (droite) et montez-la dans la charnière S (gauche) fournie avec l'appareil (fig. 21).

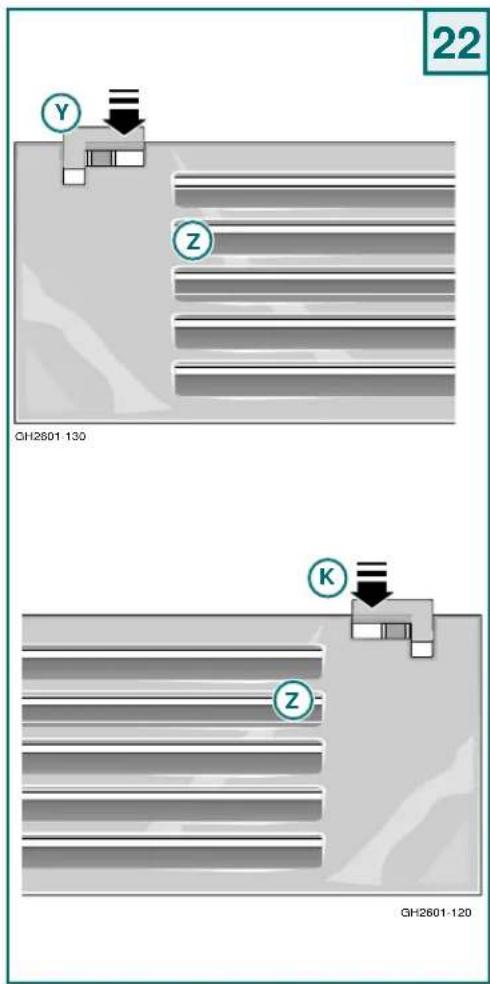

• Enlever la plaque gauche Y de la calandre inférieure Z (fig. 22).
• Remetre la plaque droite K fournie.
• Insérez la plinthe M en poussant en correspondance des ailettes de blocage (fig. 23).
• Remontez la charnière inférieure S sur le côte gauche et fixez-la avec les vis (fig. 24).

• Introduisez les capuchons T (fournis) (fig. 25).

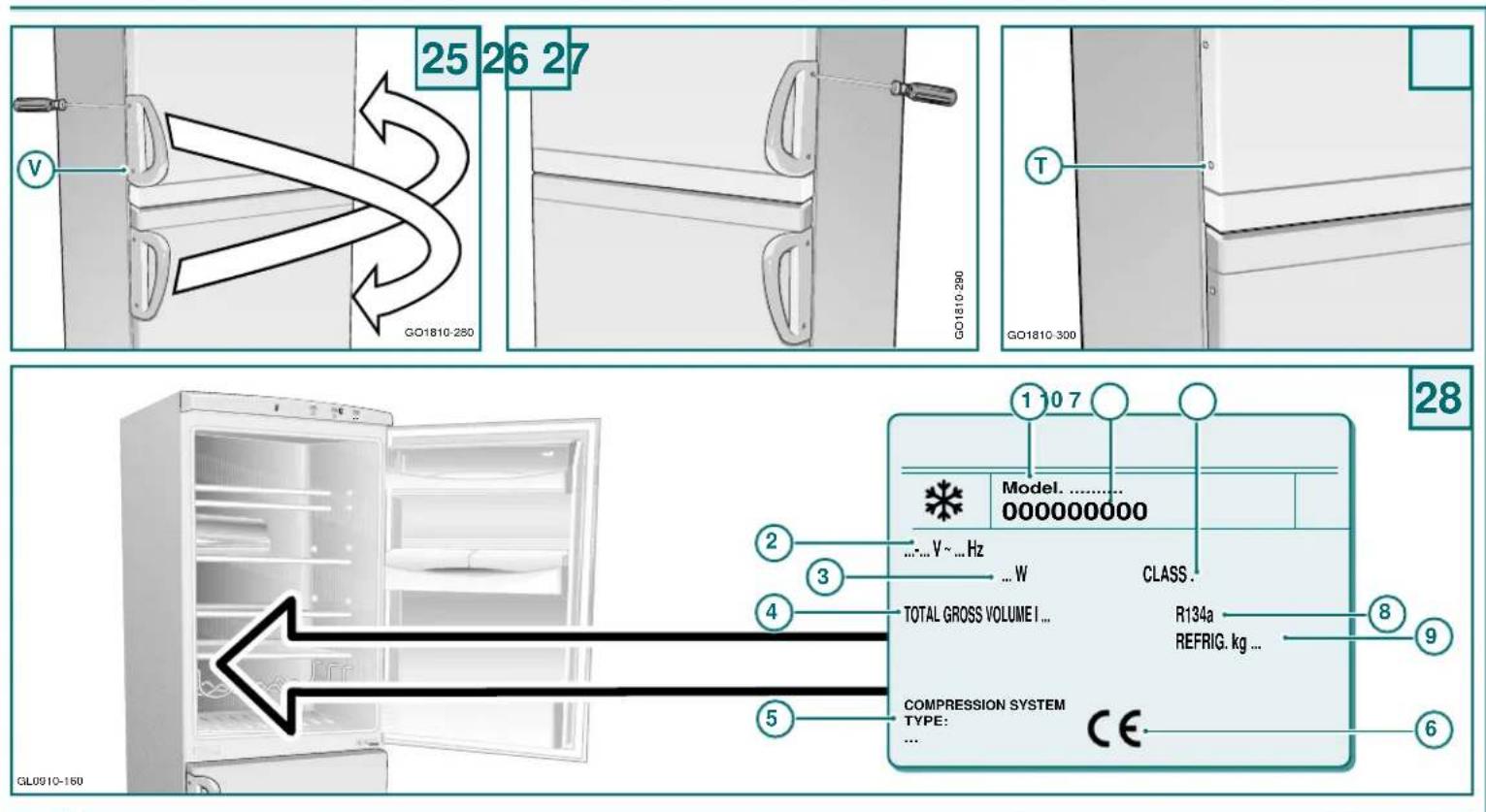

• Dévissez les vis V qui fixent la poignée à la porte de l'appareil (fig. 26).
• Revissez les poignées dans le sens contraire (fig. 27).

4.3 BRANCHEMENT ELECTRIQUE

• Les branchements électriques doivent être conformes aux normatives de sécurité électricque.
• Contrôlez que le voltage reporté sur la plaquette de données correspond à la tension de votre habitation.
• La mise à terre de l'appareil est rendue obligatoire par la loi. Le fabricant décline toute responsabilité pour d'eventuels dommages causés à des personnes, des animaux ou des choses, ayant pour origine la non-observation de ces normes.
• Si la fiche et la prise ne sont pas du même type, faites replacer la fiche par un technicien qualifié.

1 modulo
2 tension d'alimentation et fréquence
3 Absorption maxima
4 Capacité lourde totale
5 numero de type
6 label de conformité CE
7 categorie climatique
8 type de réfrigerant
9 quantite refrigerant
10 Numéro de matricule

N'utilisez pas d'adaptateurs, de multiprises ou de rallonges.

5 UTILISATION

5.1 MISE EN FONCTIONNEMENT

• Branchez la prise au réseau.
  L'éclairage interne s'allume à l'ouverture de la porte.
• Le témoin N indique l'overture de la porte supérieure et s'active de façon intermittente après trois minutes. La porte reste ouverte, la lampe interne s'éteint après 5 minutes.
• La lampe témoin M s'allume pour indiquer le fonctionnement des compartments réfrigerateur.
• Reglez la température en tournant le bouton K de la position 1 (plus chaude) à la position 5 (plus froide).

On obtient l'arrêt du fonctionnement des compartments en mettent le bouton K sur la position 0.

2011年4月1日

5.2 COMMENT CONSERVER LES ALIMENTS

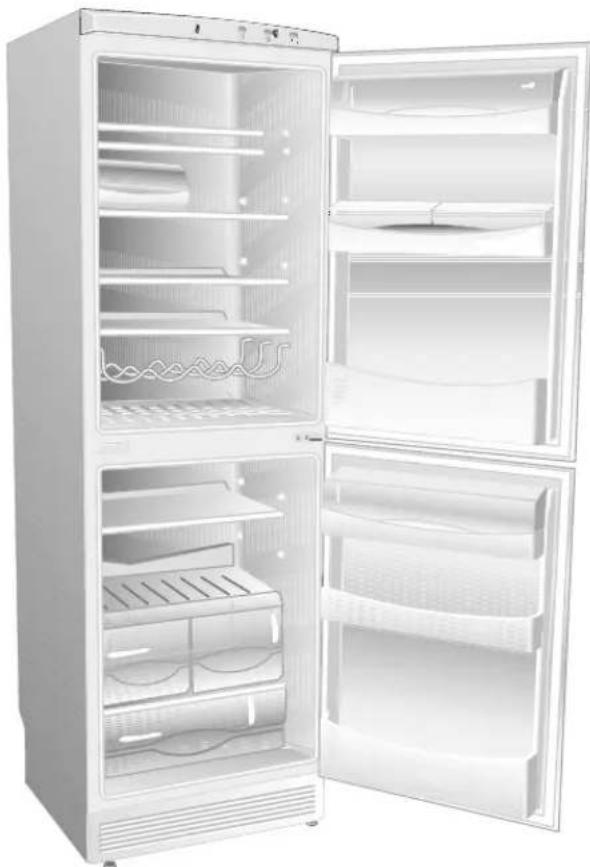

Rangez les alimentés comme Indiqué par la figure.

Note:

• La distance entre les étagères et la paroi postérieure interne du réfrigerateur permet la libre circulation d'air.
• En rangeant les alimentes, évitez qu'ils touchent la paroi postérieure du compartment réfrigérateur.
• Ne mettez pas les alimentes encore chauds dans les compartments.
• Conservez les liquides dans des recipients fermés.

6 DEGIVRAGE

Le dégivrage du compartment réfrigerateur est automatique et ne nécessite donc d'aucune intervention.

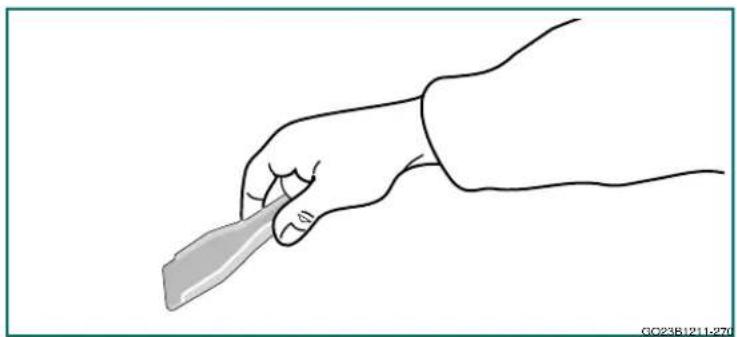

N'utilisez pas de dispositifs mécaniques ou d'autres méthodes artificielles pour accélérer le processus de dégivrage différents de ceux indiqués par le producteur.

Ne pas utiliser d'appareils électrique à l'intérieur du compartment de conservation des alliments à moins qu'ils ne soient du type recommendé par le fabricant.

7 NETTOYAGE ET ENTRETIEN

Débranche toujours l'appareil avant d'effectuer chaque opération de nettoyage.

Aucune protection (grille à fil, carter) ne doit être retiree par une personne non qualifiée: evitez absolutement de faire fonctionner l'appareil sans ces protections.

Pour le nettoyage interne de toutes les parties en plastique et du join de la porte

N'utilisez en aucun cas ni abrasifs et ni détersif.

Utilisez exclusivement une solution à base de bicarbonate de sodium et d'eau chaude, à raison de 10 cuillées pour 2 lt d'eau.

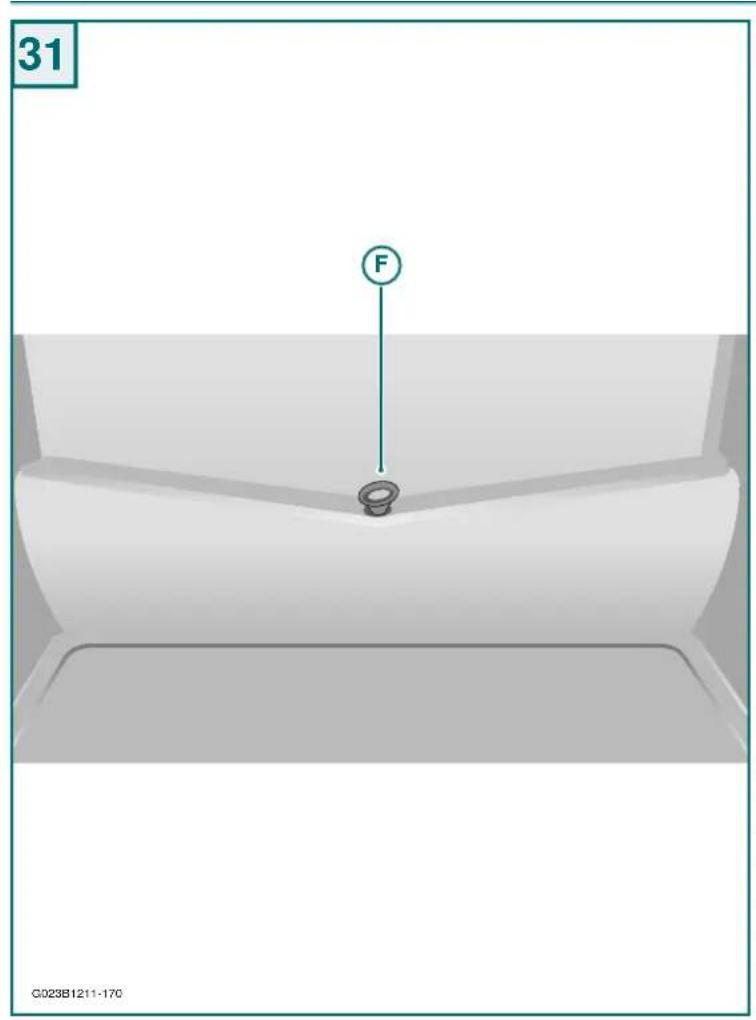

Nettoyage de I'orifice d'ecoulement
- Nettoyez régulierement l'orifice d'écouliment de l'eau de dégivrage F situé à l'intérieur du réfrigerateur.

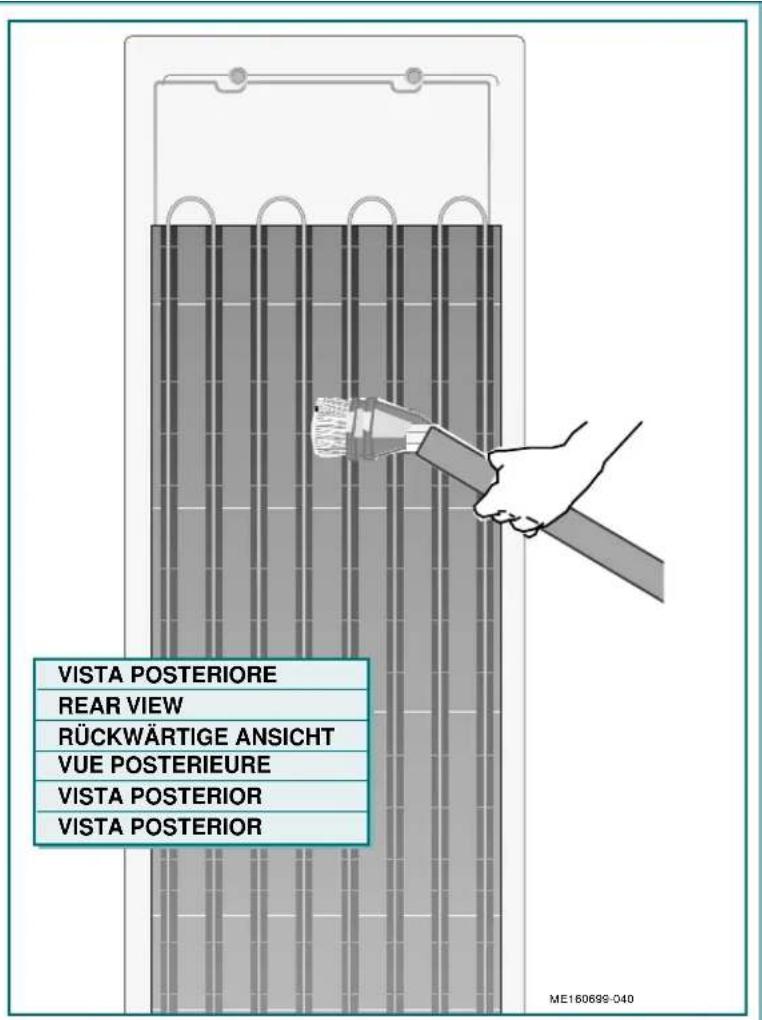

Nettoyage du condensateur

• A effectuer au moins deux fois par an.
  Utilisez un aspirateur de maison ou une brosse.

Un condensateur sale provoque un mauvais rendement de l'appareil et diminue les prestations.

Cordon d'alimentation

• Contrôlez périodiquement le cordon d'alimentation pour vérifier qu'il soit intégre.
• En cas de cordon endommagé, n'utilise pas l'appareil et ne tentez pas de le réparer mais adressez-vous à une personne qualifiée pour le remplacement.

En cas d'absence prolongée

• Videz les compartments.
• Débranche l'appareil de la prise de courant.
• Nettoyez tous les compartments et essuyez-les.
• Laissez la porte ouverte pour empêcher la formation de mauvaises odeurs ou de moississures.

ATTENTION! Ne pas endommager le circuit réfrigérant.

Au terme de la vie fonctionnelle de l'appareil utilisant le gaz réfrigerant R 600a (isobutane) et du gaz inflammable à l'intérieur de la mousse isolante il faut prédisposer l'appareil en état de sécurité avant sa mise au rebut. Pour des informations relativement à cette opération, s'adresser à son revendeur de confiance ou à l'organisme local préposé.

F 8 EVENTUELLES PANNES

1) L'appareil ne fonctionne pas

Est-ce qu'il y a une panne de courant?
- Est-ce que la fiche est bien branchée à la prise de courant?
- Est-ce que le cordon d'alimentation est endommagé?
Le thermostat est-il positionné sur le Stop

2) La température à l'intérieur des compartments n'est pas assez BASSE

• Est-ce que les portes se ferment correctement?
• Est-ce que l'appareil est installé près d'une source de chaleur?
• Le thermostat est-il positionné correctement?
• Est-ce que le condensateur est propre?

3) La température à l'intérieur est trop BASSE
- Le potentiemetre est sur la position correcte ?

4) Il y a de l'eau par terre

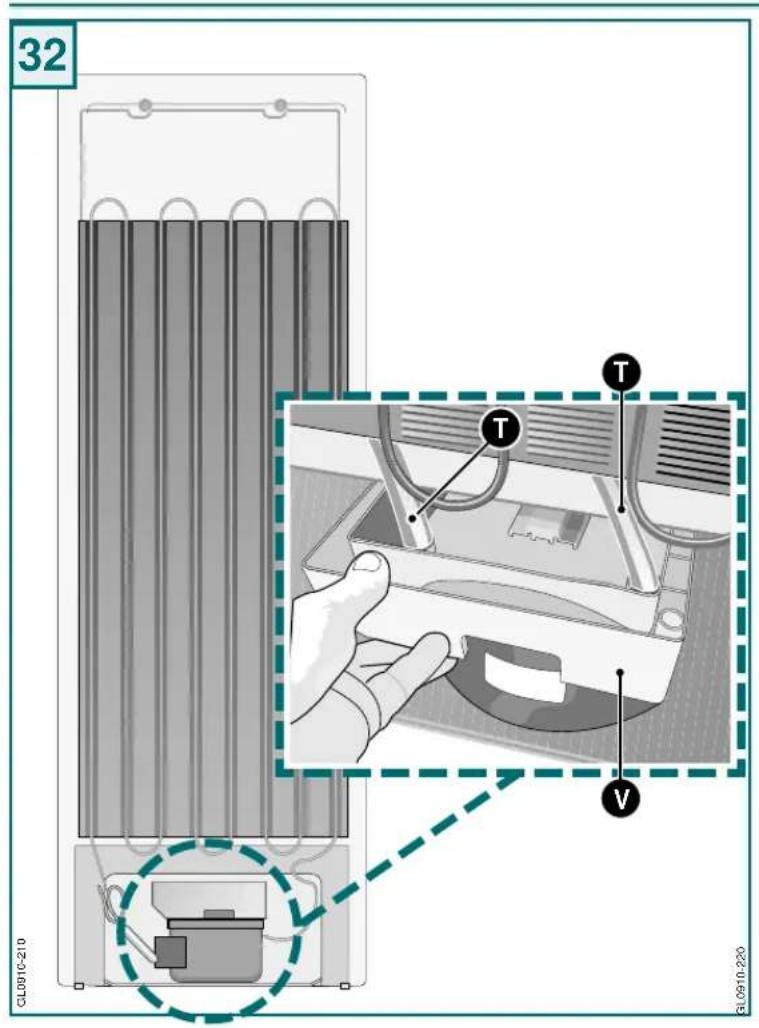

- Est-ce que le tube d'écoulement T est positionné à l'endroit prédisposé dans le bac V?

• Est-ce que le bac V touche correctement la surface du compresseur? Pour vider l'écoulement de l'eau de dégivrage reportez-vous au chap. 7.

3) L'appareil fait trop de bruit
- Est-ce que l'appareil touche d'autres meubles ou objets?
- Est-ce que les tubes de la partie postérieure se touchent ou vibrent?
- Est-ce que l'appareil est bien mis à niveau?

6) La lampe d'éclairage interne ne s'allume pas

• Contrôlez d'abord le point 1, et ensuite:

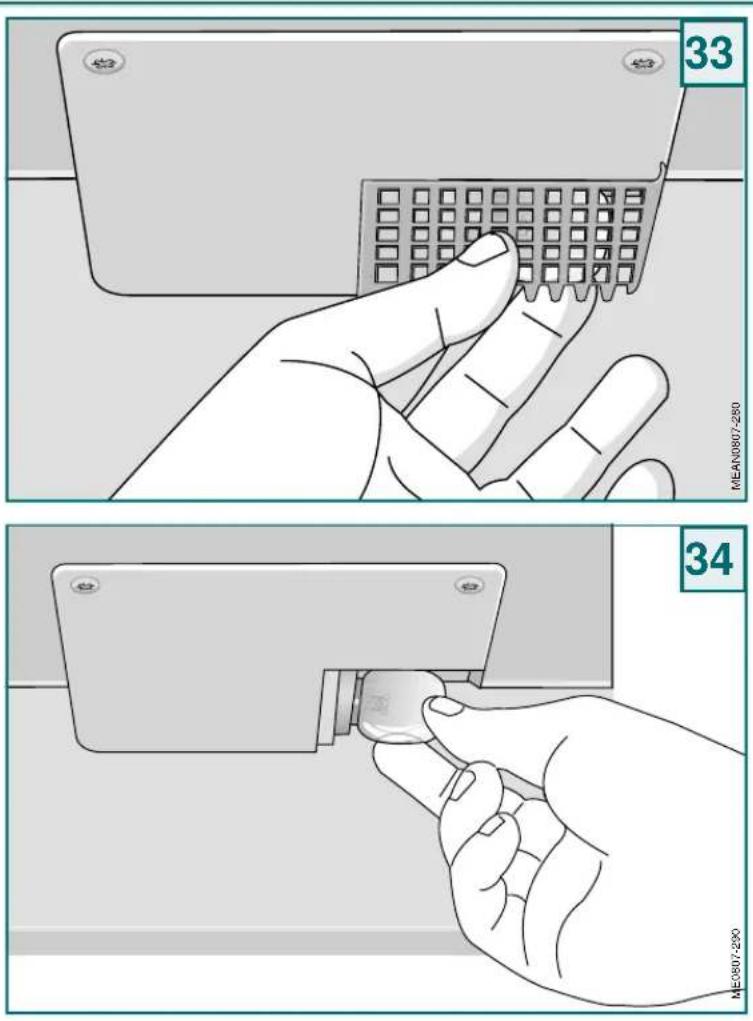

Remplacez I'ampoule (fig. 33-34)

• Débranche l'appareil.
• Enlevez le couvercle de l'ampoule.
• Vérifiez l'ampoule et remplacez-la si nécessaire par une neue. (10 W max).
