FDP 49 ASLE - Lave-vaisselle PROLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	Proline
Modèle	FDP 49 ASLE
Largeur	60 cm
Profondeur	60 cm
Hauteur	85 cm
Capacité	12 couverts standard
Pression d'eau	0,03 - 1,0 MPa
Tension d'alimentation	220-240 V ~ 50 Hz
Intensité maximale	13 A
Puissance absorbée totale	1950 W
Programmes de lavage	Intensif, Normal, Léger, Rapide, Trempage
Température maximale	70 °C
Type de détergent conseillé	Poudre ou liquide (pastilles 3 en 1 limitées aux programmes court)
Adoucisseur d'eau	Réglable selon la dureté de l'eau
Réglage hauteur panier supérieur	Oui
Sécurité	Aquastop, protection inondation, verrouillage porte
Fonction Séchage	Oui, avec liquide de rinçage
Nettoyage des filtres	Recommandé après chaque cycle
Raccordement eau froide	Oui, flexible inclus
Raccordement évacuation	Oui, flexible inclus

FOIRE AUX QUESTIONS - FDP 49 ASLE PROLINE

Comment régler l'adoucisseur d'eau ?

Pour régler l'adoucisseur, dévissez le bouchon du réservoir de sel et tournez la rondelle de la position '-' vers '+' en fonction du degré de dureté de l'eau. Consultez le tableau de dureté fourni dans la notice pour déterminer le réglage optimal. Utilisez du sel spécial lave-vaisselle.

Quel détergent utiliser pour mon lave-vaisselle Proline FDP 49 ASLE ?

Utilisez exclusivement un détergent spécial lave-vaisselle en poudre ou liquide. Les pastilles 3 en 1 sont possibles mais déconseillées pour les programmes rapide et trempage. Versez le détergent dans le compartiment prévu avant de lancer le cycle.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que la porte est bien fermée, que la fiche est branchée, que le robinet d'eau est ouvert et que les fusibles ne sont pas grillés. Assurez-vous d'avoir sélectionné un programme. Si le problème persiste, consultez la section 'Détection des pannes' de la notice.

Pourquoi la vaisselle ne sèche-t-elle pas correctement ?

Cela peut être dû à un mauvais dosage du liquide de rinçage (augmentez le réglage), à un programme sans séchage, ou à un panier trop chargé. Utilisez un liquide de rinçage et réglez-le sur une position supérieure (3 à 6) pour améliorer le séchage.

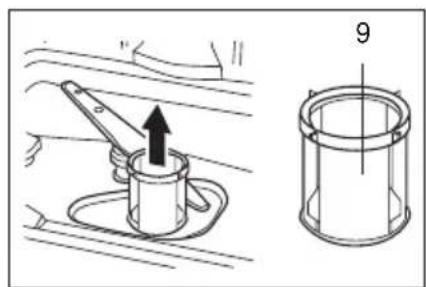

Comment nettoyer les filtres du lave-vaisselle ?

Retirez le microfiltre et l'ensemble filtrant. Nettoyez-les sous l'eau courante pour enlever les résidus. Remettez-les en place correctement. Il est conseillé de vérifier les filtres après chaque cycle de lavage pour éviter les obstructions.

Comment résoudre les codes d'erreur affichés ?

Si les voyants D1 et D2 clignotent, vérifiez que la porte est bien fermée. Si D1 et D4 clignotent, vérifiez le tuyau de vidange (ni plié ni trop bas) et l'arrivée d'eau. Consultez le manuel pour d'autres codes. Si l'erreur persiste, contactez le service après-vente.

Pourquoi y a-t-il des traces blanches sur la vaisselle ?

Des traces blanches indiquent un excès de calcaire ou un mauvais réglage de l'adoucisseur. Réglez l'adoucisseur en fonction de la dureté de l'eau et remplissez le réservoir de sel. Si vous utilisez un détergent sans phosphate, ajoutez un produit avec phosphate pour améliorer le résultat.

Comment charger correctement le panier supérieur ?

Placez les verres, tasses, bols et petites assiettes dans le panier supérieur. Les verres hauts peuvent être appuyés contre l'étagère. Pour gagner de la place, vous pouvez régler la hauteur du panier supérieur en actionnant les leviers latéraux.

Que faire en cas de fuite d'eau ?

Fermez immédiatement le robinet d'eau et débranchez l'appareil. Vérifiez les raccords des tuyaux d'arrivée et de vidange. Si le boîtier Aquastop est endommagé, contactez un professionnel. Ne réutilisez pas l'appareil tant que la fuite n'est pas résolue.

Comment annuler un programme en cours ?

Pour annuler un cycle, maintenez enfoncées les touches C1 et C3 pendant 3 secondes. L'appareil effectuera une vidange puis s'arrêtera. Vous pouvez alors sélectionner un nouveau programme si nécessaire.

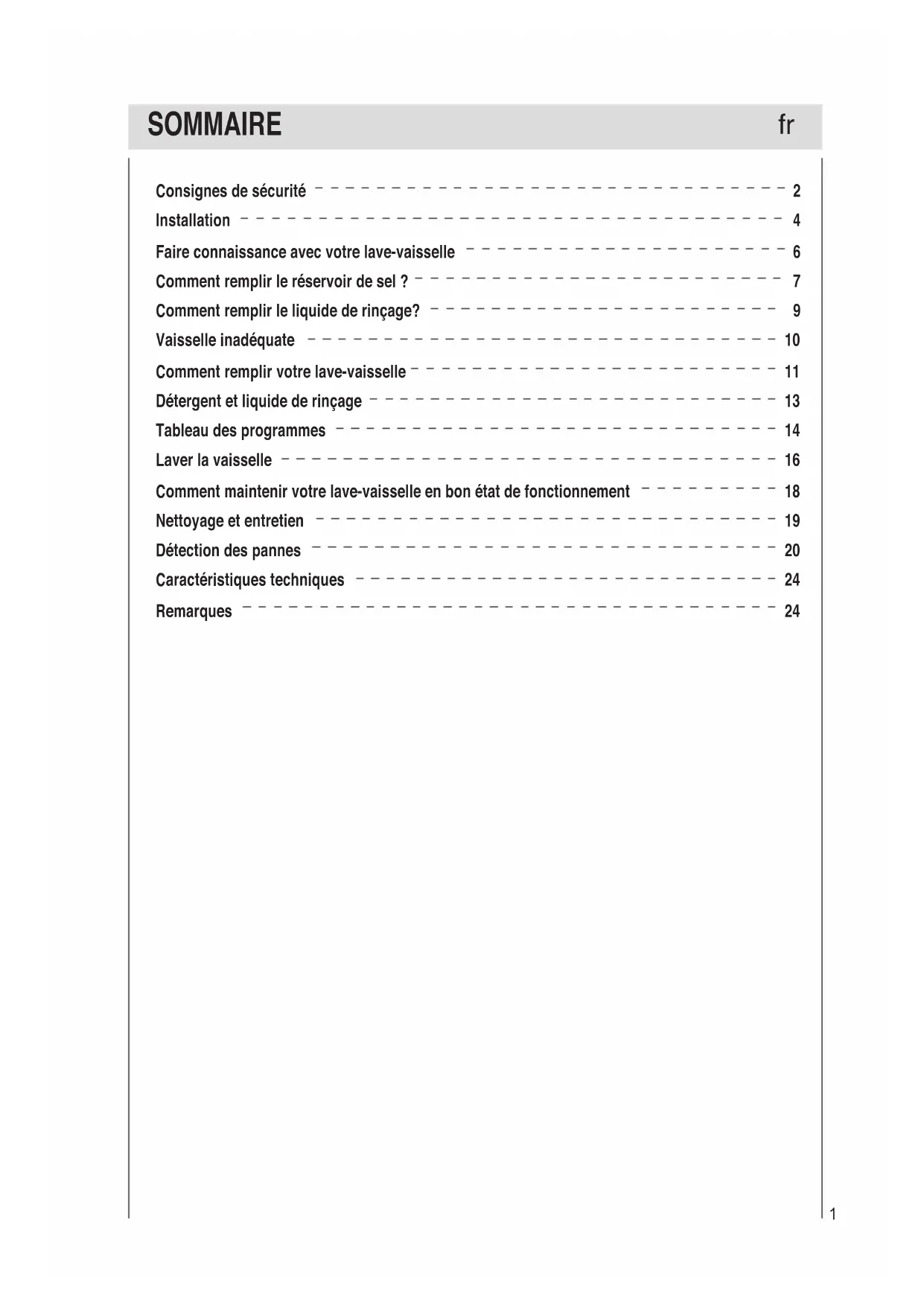

MODE D'EMPLOI FDP 49 ASLE PROLINE

Consignes de sécurité 2

Installation 4

Faire reconnaissance avec votre lave-vaiselle 6

Comment remplir le réservoir de sel ? 7

Comment remplir le liquide de rinceage? 9

Vaisseilleinadequate 10

Comment remplir votre lave-vaissele 11

Detergent et liquide de rinceage 13

Tableau des programmes 14

Laver la vaissele 16

Comment maintenir voyage lave-vaisselle en bon etat de fonctionnement 18

Nettoyage et entretien 19

Detection des pannes 20

24

Remarks 24

A la livaison

• Vérifiez immédiatement l'emballage et le lave-vaisselle pour voir s'il s'estent des dégats dus au transport. Ne mettez jamais un apparéil endommagé en service, prévenez votre fournisseur ou votre service après-vente.
• Veuillez vous débarrasser des matériaux d'emballage conformément à la réglementation applicable.

Lors de l'installation

• Installez et branchez l'appareil conformément à la notice d'installation et de montage.
• Pendant toute la durée de l'installation, le lave-vaiselle doit être maintenu débranché du secteur.
• Vérifiez que le circuit de mise à la terre du secteur de la maison a été posé conformément à la réglementation.
• Les données de branchement électriques indiquées sur la plaque signalétique du lave-vaiselle et celles du secteur doivent concorder.
  Nintercalez jamais de rallonge entre la fiche maje du lave-vaiselle et la prise femelle du secteur.
• Pour assurer la stabilité verticale nécessaire au lave-vaisselle, n'installez l'appareil encastrable que sous un plan de travail continu visse aux meubles voisins.
• Une fois l'appareil installé, sa fiche maje doit demeurer accessible.
• Le boîtier en plastique voisin à la prise d'eau contient une vanne électrique; dans le flexible d'arrivée se trouvent les lignes de branchement électrique. Ne sectionné jamais ce flexible, ne plongez jamais le boîtier en plastique dans l'eau.
• Au cours de l'installation, assurez-vous que le cordon d'alimentation n'est pas pié ou écrasé de façon excessive, ce qui pourrait être dangereux.
• Version pour la Suisse seulement: l'appareil s'encastre simplement entre les parois en bois ou en plastique constitutives d'une cuisine intégrée. Si l'appareil n'est pas relié au secteur par une fiche mâle, il faut, pour satisfaire aux prescriptions de sécurité en vigueur, installer côté secteur un dispositif de coupure tous pôles représentant une ouverture d'au moins 3mm entre contacts.

Utilisation quotidienne

• Le lave-vaisse doit être utilisé exclusivement par desadultes, pour laver de la vaisse et desustensiles de cuisson.
• Cet apparéil n'est pas conscience pour être utilisé par des enfants ou des personnes handicapées sans qu'une surveillance soit assurée.
• Ne vous asseyez et ne montez jamais sur la porte ouverte. L'appareil pourrait basculer.
• L'eau contenue dans le compartment de lavage n'est pas potable.
• Ne rajoutez jamais de solvants dans le compartment de lavage. Risque d'explosion.
• Pendant le déroulement du programme, ouvre prudemment la porte. De l'eau risque en effet d'être projetée hors de l'appareil.
• Ne touchez enaucun cas la résistance pendant ou après un cycle de lavage.

• Régles essentielles qu'il convient d'observer au moment d'utiliser l'appareil:

• Ne touchez jamais le lave-vaiselle lorsque vous étés pieds nus ou lorsque vos mains ou vos pieds sont mouillés.

• L'utilisation de rallonges et de prises multiples est à proscrire ;
• Si I'appareil ne fonctionne pas correctement ou si I'entretien doit etre effectue, debranchez l'appareil.

Prudence avec les enfants

• Les instructions doivent comporter en substance les indications suivantes:
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacité physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
  Il est recommandé de tener les jeunes enfants sous contrôle afin d'eviter qu'ils ne jouent avec le lavevaisselle.
• Conserve les détergents hors de portée des enfants. Tenez les enfants à l'écart du lave-vaisse lorsque celui-ci est ouvert.

Si le lave-vaisselle est tombé en panne

• Si le lave vaisselle ne fonctionne pas, fermez le robinet d'arrivée d'eau et débranchez l'appareil. Puis, consultez le chapitre intitulé "Détection des pannes". Si vous ne pouvez résoudre le problème par vous-même, adressez-vous à un Service ÀpRES-vente.
• Les réparations doivent être réalisées exclusivement par du per sonnel spécialisé.
• Si le cable d'alimentation est endommagé, le remplacement doit être seulement effectué par le contracteur, son service technique/agree ou par du personnel qualifié, afin d'éviter des dangers éléctriques.

• Afin de garantir l'EFFICACITE et la SECURITE de l'appareil, nous vous conseillons :

• de toujours vous adresser à un Service ÀpRES-vente/agree par le fabricant.Toujours utiliser des pièces d'origine.

• Demander toujours l'utilisation de pieces détachées originales.

Mise au rebut de l'appareil

• Pour la mise au rebut, rendez les appareils inutilisables en sectionnant le cable d'alimentation et en démontant le verrou de la porte.
• Débarrasssez-vous de l'appareil en respectant la réglementation.

Tension dangereuse

Avertissement:

Des enfans poursaient s'enfermer dans l'appareil (risque d'asphyxie) ou se mettre dans d'autres situations dangereuses.

Pour cela: retirez la prise de secteur, coupez le cable de secteur et mettez-le de côté. Détruirez la fermeture de la porte en sorte que la porte ne ferme plus.

Comment installer l'appareil

Installes l'appareil à l'endroit souhaité. Le dos de l'appareil doit reposer contre le mur et les parois laterales doivent être parallètes aux parois du meuble adjacent ou du mur. Le lave-vaisse est équipé de tuyaux d'alimentation et de vidange de l'eau. Ces tuyaux peuvent être installés à droite ou à gauche, pour faciliter l'installation correcte de l'appareil.

CommentmettreI'appareilau niveau

Dès que l'appareil est mis en place, réglez les pieds du lave-vaisselle en les vissant ou en les dévissant jusqu'à ce que l'appareil soit au niveau. Dans tous les cas, l'appareil doit partager une inclinaison inférieure à 2^ . Une mise à niveau correcte de l'appareil est un gage de garantie pour des résultats satisfaisants.

Raccordement à l'arrivée d'eau froide

Raccordez le tuyau d'arrivée d'eau froide à un connecteur filtré et assurez-vous qu'il est solidement fixé (voir fig.A).

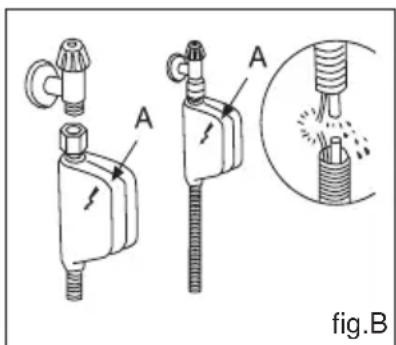

Quelques modèles sont équipés avec un tuyau Aquastop (voir fig.B). Un petit filtré d'eau est déjà inclu dans la partie fileté du raccord.

Si les conduits d'eau sont neufs ou n'ont pas eteutilisedspendant une longue pereiode, faites couler l'eau pour vous assurer qu'elle est propre et depourvue d'impuretés. En ne prenant pas cette precaution, yous courez le risque de boucher le conduit d'arrivee d'eau et d'endommager I'appareil.

Avertissement:

L'appareil doit être connecté au tuyau d'eau principal en utilisant les nouveaux tuyaux flexibles et les ancients tuyaux flexibles ne doivent pas été utilisés de nouveau.

Protection contre les risques d'inondation

Viete lave-vaisselle est equipoé d'un dispositif qui coupe l'arrivée d'eau lorsqu'un problème survient au niveau du tuyau d'alimentation ou en cas de fuite à l'intérieur de l'appareil, afin d'éviter que ces incidents ne provoquent des dégats à votre habitation. Si, pour une raison quelconque, le boîtier renferment les composants électriques est endommagé, débranchez mmediatement l'appliel. Afin de garantir le fonctionnement correct du dispositif de protection contre les inondations, il est nécessaire que le boîtier "A" traversé par le tuyau d'alimentation soit fixé au robinet d'arrivée d'eau comme illustré dans la fig.B. Seul ce type de raccordement est valable. Ne sectionnez enaucun cas le tuyau d'alimentation car il contient des composants électriques sous tension. Si la longueur du tuyau est insuffisante pour garantir un raccordement correct, remplacez-le par un tuyau de longueur appropriée. Vous pouvez vous procurer ce tuyau auprès de revendeurs spécialisés ou d'un Service Avres-vente agréé.

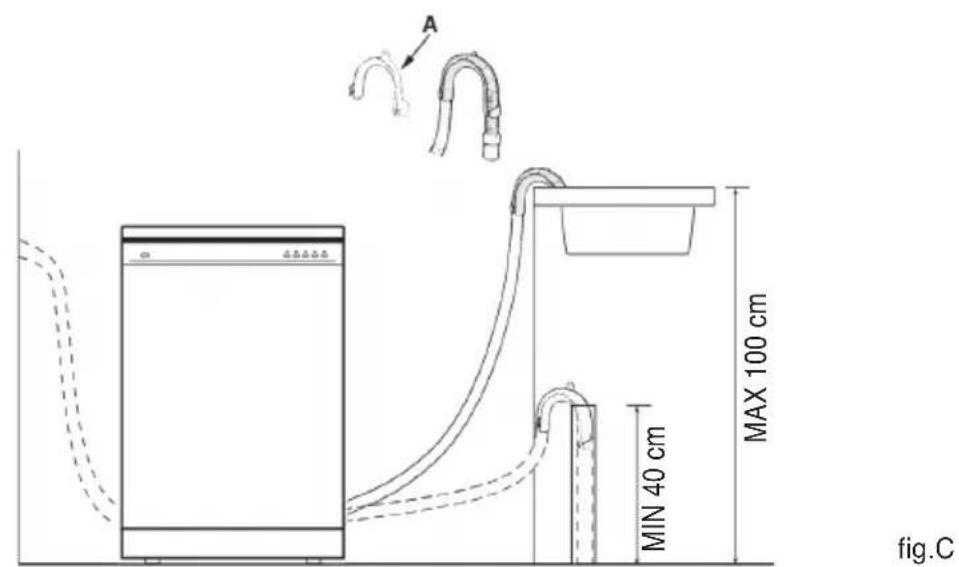

Raccordement du tuyau de vidange

Introduisez le tuyau de vidange dans une conduite de vidange d'un diamètre de 4cm minimum, ou déposez-le directement dans l'évier en veillant à ce qu'il ne soit ni pié ni écrasé. Utilisez le support en plastique prévu à cet effet, fourni avec l'appareil (voir fig. C). L'extrémité libre du tuyau doit se couver à une hauteur comprise entre 40 et 100cm et ne doit pas être immergés dans l'eau. Si nécessaire utilisez le support en plastique fourni avec l'appareil pour creer un syphone (voir fig. C).

Avertissement:

Le support en plastique doit être solidement fixé au mur pour éviter que le tuyau ne se déplace et que de l'eau ne se répande au sol.

Branchement électrique

Après vous être assured que la tension d'alimentation et la fréquence de votre habitation correspondant à celles figurant sur la plaque signalétique (située sur la paroi interieure en acier inoxydable de la porte de votre apparéil), et que l'installation électrique est prévue pour supporter la tension maximale indiquée sur la plaque signalétique, introduisez la fiche dans une prise du secteur correctement reliée à la masse (la mise à la terre de l' apparéil est obligatoire aux termes de la loi).

Si la prise du secteur et la fiche de l'appareil ne sont pas de même type, remplacez la fiche. N'utilisez enaucun cas de rallonges ou autres. Risque de surchauffe et feu!

Avertissement:

La prise du lave-vaisselle doit être accessible même quand l'appareil est encastré pour que la maintenance puisse être faite en toute sécurité.

Faire connaissance avec votre lave-vaisselle

fr

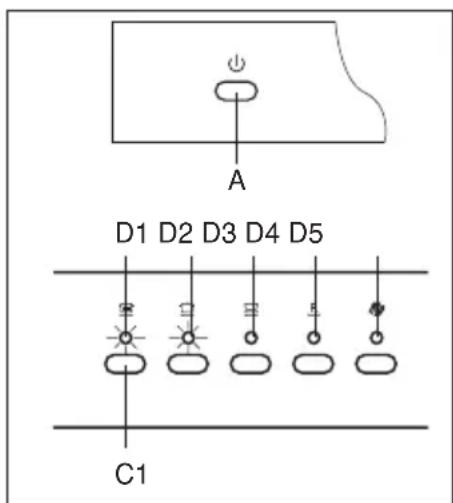

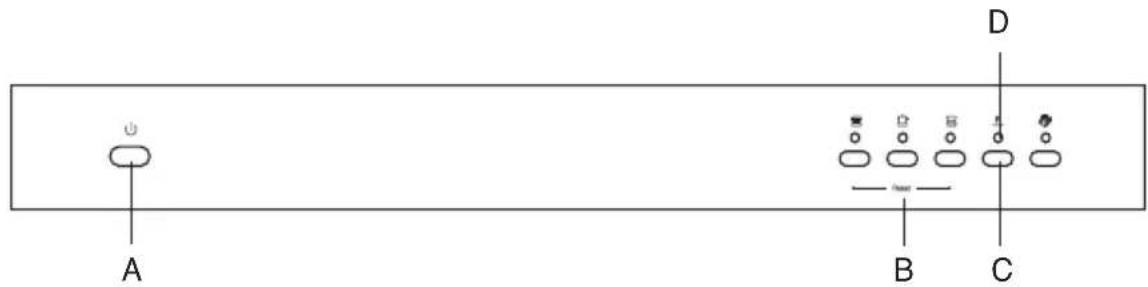

Premier plan (bandeau de commande)

A Touche Marche-Arret

C Touche Choix Programmes

B Touche "Reset"

D Indicateur Programmes

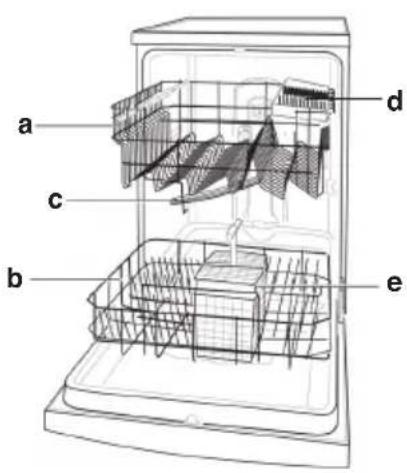

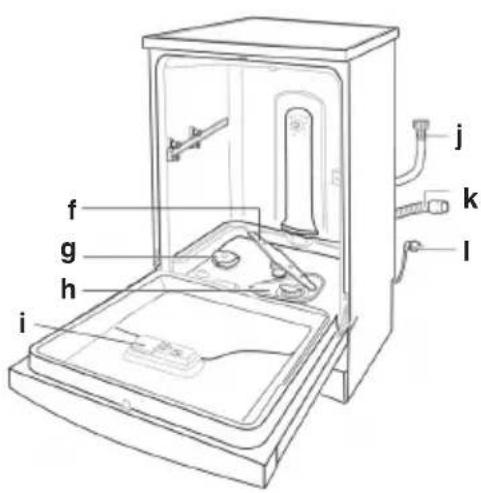

Premier plan (l'intérieur)

a Panier supérieur

g Bouchon du réservoir à sel

b Panier inférieur

h Filtre de lavage

c Bras d'aspérsion supérieur

i Distributeur de dédTangent et de liquide de rincege

d Etagère à couteaux

Tuyau arrivée d'eau

e Panier a couverts

k Tuyau de vidange

f Bras d'aspérsion inférieur

Cable branchement secteur

Comment replir le réservoir de sel ?

fr

Sel

Le degré de durété de l'eau varie d'un endroit à l'autre. Si l'eau qui alimente votre lave-vaisselle est dure, des dépôts se formeront sur la vaisselle et sur les ustensiles de cuisson.

Cet apparéil est équipé d'un système d'adoucissement spécial qui utilise un sel spécifique conçu pour éliminer le calcaire et les mineraux prênts dans l'eau.

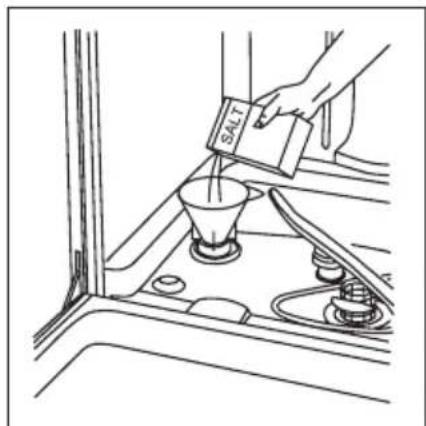

Comment replir l'adoucisseur

Utilisez exclusivement du sel spécial pour lave-vaisselle. Le réserve de sel est situé en dessous du panier inférieur et doit être rempli de la manière suivante :

• Selon le "tableau de durée de l'eau", vous pouvez calculer la durée d'utilisation, puis charger le sel.
• Enlevez le panier inférieur, puis dévissez le bouchon du distributeur de sel et enlevez-le.
• Si vous remplissez le réservoir de Sel pour la première fois, remplissez-le d'eau.
• Placez l'extrémité de l'entonnoir (fourni) dans l'orifice et versez 2kg de sel environ. Il est normal qu'une petite quantité d'eau s'échappe du distributeur de sel.
• Revissez soigneusement le bouchon.

Remarque importante :

Afin d'éviter la formation de rouille, replisssez le distributeur de sel juste avant de lancer un cycle de lavage.

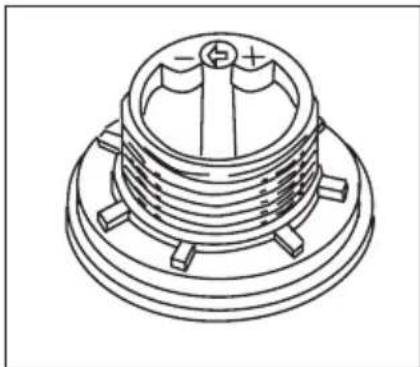

Réglage de la quantité de sel

Le lave-vaiselle est conçu de manière à ce que vous puissiez régler la quantité de sel nécessaire, en fonction du degré de durée de l'eau de votre habitation. Ceci, afin de permettre d'optimiser et d'adapter la quantité de sel utilisée lors de chaque lavage en limitant celle-ci au minimum. Adressez-vous à votre société locale de distribution de l'eau pour connaître la classe de durée de votre zone. Pour régler la quantité de sel nécessaire, procédez de la façon suivante :

• Dévissez le bouchon du réservoir de sel.
• Le réservoir de Sel est doté d'une rondelle sur laquelle figure une flèche (voir la figure ci-contre).
• Au besoin, tournez la rondelle dans le sens inverse des aiguilles d'une montre, de la position "-" vers la position "+" en fonction du degré de durée de l'eau.

Il est recommandé de faire le réglage en fonction du tableau ci-dessous:

Dureté de l'eau			Position sélecteur	Consommation sel (grammes/cycle)	Autonomie (cycles/2Kg)
°dH °m mol/PfH
0-10 0-17	0-1,7	/	0	/
		1,8-4,418-4410-25	20	60
25-5045	-894,5-8,9		MED	40	40
	>89>50		>	60"6,9	25

-L'adoucisseur est regle en usine sur-.

En cas d'utilisation de pastilles multifonction replissez tout de même le réservoir de sel et réglez sur -;si la durée de l'eau dépasse 60^ , réglez sur +.

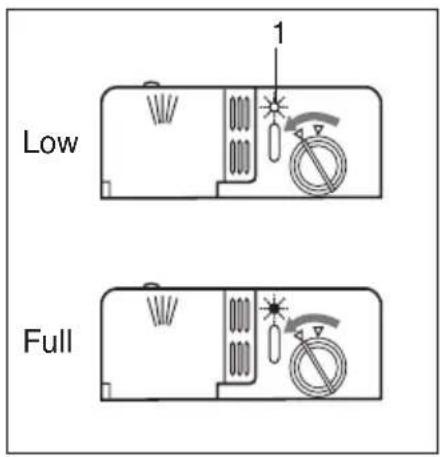

Liquide de rinceage

Ce produit permet de faire briller votre vaiselle et facilité le séchage sans laisser de traces. Le distributeur de liquide de rincege est situé sur la paroi interieure de la porte. Remplissez-le au bout de 80 lavages (ou lorsque l'indicateur de niveau de liquide de rincege clignote - sur les modèles qui en sont équipés).

Si I'indicateur de niveau du liquide de rinceage "1"sallume il faut replir du liquide de rinceage.

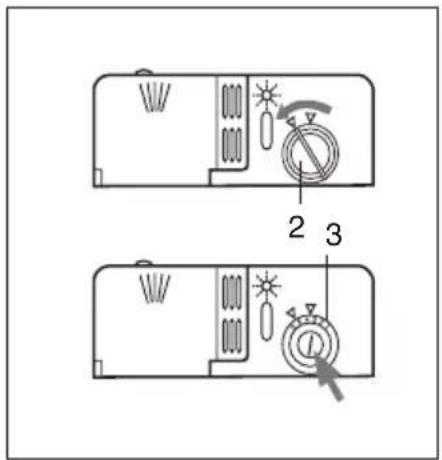

Comment replir le distributeur de liquide de rinceage

Pour ouvrir le distributeur de liquide de rincege, tournez le bouchon "2" dans le sens inverse des aiguilles d'une montre et replisssez le distributeur en veillant à ne pas faire déborder de liquide. Vous pouvez régler la quantité de liquide de rincege nécessaire en tournant la vis de réglage "3", située en dessous du bouchon "2", à l'aide d'un tournevis. Il existe 6 positions de réglage; la position 3 correspond à la quantité normale.

Remarque importante :

Une quantité de liquide de rincage correctement dosée améliore le séchage. Si vous constatiez des gouttes d'eau ou des taches sur votre vaisse, il convient de régler le dosage sur une position supérieure. Si les assiettesprésent des striures blanches, réglez le dosage sur une position inférieure.

Nous déconseillons de laver au lave-vaisselle:

Les pieces de couvert de vaisselle en bois car elles se délavent et leur aspect se dénature avec le temps; les colles à bois qu'elles contiennent ne sont pas non plus adaptées aux températures régnant dans le lave-vaisselle. N'y lavez pas non plus les verres et vases à décors délicats, en particulier les pieces de vaisselle ancériennes impossibles à renouveler. Ces décors anciers n'ont pas été prévus pour le lave-vaisselle.

Autres pieces inadaptées: pieces en plastiques sensibles à l'eau très chaude, vaisselle en cuivre et en étain. Les décors en verre, les pieces en aluminium et en argent peuvent se décolorer et pârir au lavage en lave-vaisselle. Certaines variétés de verre peuvent s'opacifier après quelques passages dans l'appareil. Par ailleurs, les matérielles très absorbants comme les éponges et serviettes ne sont pas lavables au lave-vaisselle.

Recommendation

N'achetez désormais que de la vaisse dont le fabricant confirme son adequation au lave-vaisse.

Remarque:

Ne lavez jamais au lave-vaisselle les pieces de vaiselles salies par des cendres, de la cire, de lagraisse minérale ou de la peinture.

Verres et vaisselle endommages

Causes:

• Nature et processus de fabrication du verre.
  Composition chimique du détergent.
• Température de l'eau et durée du programme sur le lave-vaisse.

Recommendation:

• Utilisez des verres et de la porcelain déclarés inaltérables au lave-vaisselle par son fabricant.
• Utilisez un détergent dont l'emballage mentionne qu'il menage la vaisse. Consultez les fabricants de détergent.
• Sélectionnez un programme de courte durée et ayant la plus BASSE TEMPERATURE possible.
• Pour empêcher qu'ils s'endommagent, sortez les verres et les couverts du lave-vaissele le plus rapidement possible une fois le programme terminé.

Comment replir votre lave-vaisselle

fr

Avant de ranger la vaisse dans votre lave-vaisse, éliminez tous les résidus d'aliments pour éviter que le filtrne ne se bouche, ce qui compromettrait les résultats de lavage.

Si des alimentes carbonisés et par conséquent très difficilles à detacher sont présents dans le fond de vos cocottes et casseroles, faites-les tremper avant de les laver au lave-vaisselle. Ceci permettra de ne pas effectuer de cycles de

lavage supplémentaires.

Tirez le panier vers vous afin de faciliter le chargement de la vaisse.

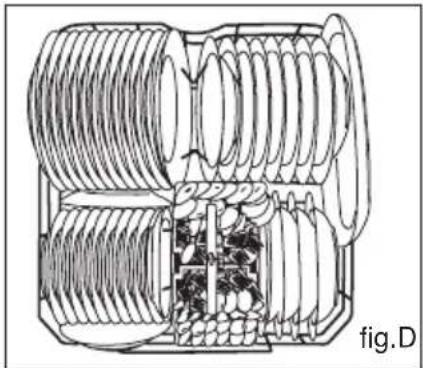

Comment utiliser le panier inférieur

Nous vous conseillons de ranger les articles nécessitant un lavage plus puissant sur le panier inférieur : cocottes, casseroles, couvercles, plats de service et saladiers, comme représenté dans la figure de droite. Il est recommendé de ranger les plats de service et les couvercles sur les côtes du panier afin de ne pas entraver la rotation du bras d'aspersion supérieur.

• Rangez toujours les cocottes, saladiers, etc. en les returnant (voir la fig.D).
• Rangez les cocottes profondes en les inclinant pour permettre a l'eau de sécouler.
• Le panier à couverts peut être réduit de moitié (voir la fig. E), ce qui permet de n'utiliser qu'une des deux sections lorsque la quantité de couverts est peu importante. Dans ce cas, vous disposez de plus d'espace pour ranger des cocottes ou des casseroles supplémentaires. Vous pouvez également placer le panier à couverts dans le panier supérieur.
• Rangez les couverts dans le panier à couverts en positionnant le manche vers le bas; si le panier dispose de paniers latéraux, disposez chaque cuillère dans les fentes prévues à cet effet. Les ustensiles particulièrement longs doivent être rangés à l'horizontal, dans la partie avant du panier supérieur.

Charge normale

fig.E

Comment utiliser le panier supérieur

Le panier supérieur est conçu pour receivevoir de la vaisse plus fragile et légère telle que verres, tasses à café et à thé, saucières, de même que des assiettes, de petits bols et des casseroles peu profondes (si elles ne sont pas trop sales).

• Installez la vaisse et les ustensiles de cuisson de façon à ce qu'ils ne puissant être déplacés par le jet d'eau.

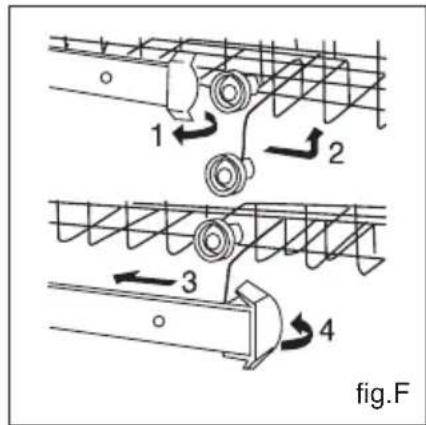

• Le panier supérieur peut être réglé en hauteur (voir la fig.F). Ajustez le panier supérieur à un niveau plus haut et vous aurez plus d'espace pour charger des cassetoles et plats plus grands dans le panier inférieur.

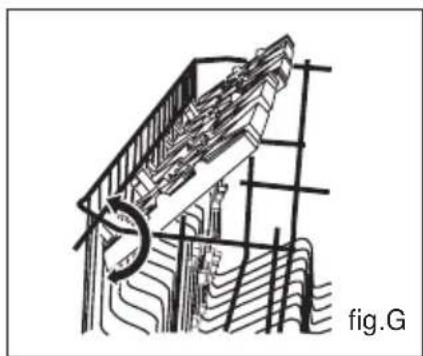

L'étagère

Appuyez les verres hauts et les verres à pied contre le bord de l'étagère, pas contre la vaisse.

Les verres, les tasses et les grands bois se rangent sur l'étagère du haut. Vous pouvez faire basculer l'étagère dans les deux sens(voir la fig.G).

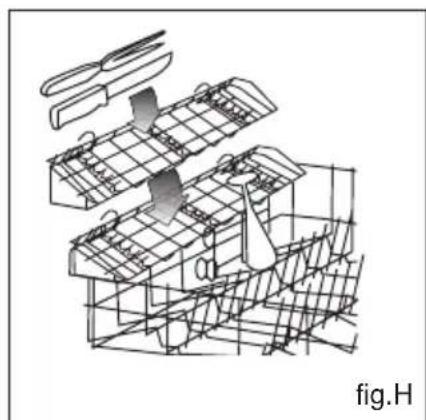

Etagère à couteaux

Les agrafes de support de couteau sur le côté du panier supérieur vous permettent de laver les grands couteaux pointus séparément et vous évitant de vous blesser (voir la fig.H).

Avertissement:

Les couteaux et autres outils pointus doivent être mis dans le panier avec leur point vers le bas ou places horizontally.

Détangent et liquide de rinceage

fr

Detergent

Utilisez exclusivement un dédTangent spécial pour lavevaisselle. Remplissez le distributeur de dédTangent avant de lancer un nouveau cycle de lavage, en respectant les instructions fournies dans le "Tableau des programmes." Le distributeur de dédTangent est situé sur la paroi interieure de la porte.

L'utilisation de tablette est possible mais ce lave-vaisse est donc pour obtenir un résultat optimal avec des détergents en poudre ou liquide.

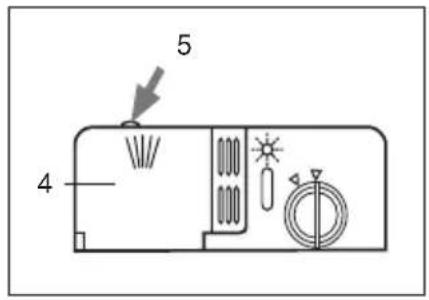

Comment replir le distributeur de dédTergent

• Pour ouvrir le couvercle "4" du distributeur, appuyez sur la touche "5".
• Versez le détergent destiné au cycle de lavage dans le compartment "6".
• Versez le détergent destiné au prélavage dans le compartment "7".
• Dès que vous avez rempli le distributeur de détergent, reférerlez couvercle et appuyez jusqu'à ce que vous entendiez un déclic.

Avertissement :

Afin de pouvoir refermer aisément le couvercle, nettoyez les bords de celui-ci en éliminant toute trace de détergent.

Avertissement :

L'utilisation de tablettes 3 en 1 ou de produits similaires est interdit quand le programme rapide et le programme de trempage sont sélectionnés.

Avertissement :

Ne posez pas les tablettes dans le panier à couverts, cela donnera un résultat insatisfaisant au lavage. Posez les tablettes dans le doseur de détergent.

Programme de lavage	Type de vaisselle Par ex.Porcelaine, casseroles, couverts, verres,etc.	Type de résidus alimentaires, par ex.de	Quantité de résidus alimentaires	Etat des résidus alimentaires	Description du cycle
Lavage intensif	Résistante	Soupes, soufflés. sauces, pommes de terre,pâtes, riz oeufs, plats rôtis	Grande	Trés adhérents	Prélavage à l'eau chaude. Lavage prolongé à 70°C. Rinçage à l'eau froide. Rinçage à l'eau chaude. Séchage.
Lavage Normal					Prélavage à l'eau froide. Lavage prolongé à 55°C. Rinçage à l'eau froide. Rinçage à l'eau chaude. Séchage.
Lavage léger	Mixte	Soupes, pommes de terre,pâtes, riz, oeufs, plats rôtis	Faible	Peu adhérents	Prélavage à l'eau froide. Lavage prolongé à 50°C. Rinçage à l'eau froide. Rinçage à l'eau chaude. Séchage.
R Programme Rapid		Café, gâteaux, lait, charcuterie, boissons froides, salades	Très faible	Peu adhérents	Rinçage à l'eau chaude à 40°C. Séchage.
Trempage		Passer la vaisselle sous le robinet si elle doit sejourner plusieurs jours dans le lave-vaisselle avant le lavage.			Lavage rapide à froid pour éviter que des résidus d'aliments ne sèchant sur la vaisselle.

-	-	5g	5g	5g	Lavage prolongé	Detergent
-	-	25g	25g	25g	ringage	Liqueide de liquide de Liqueide de
-	-	●	●	●

Valeurs mesurées en laboratoire, conformes à la norme européen EN 50242.

Durée en minutes	Consoommation d'énergie en kWh	Consummation de seu日在 litres
12	31	162
0.40	9	1.05
15	16	18

Sélection du programme

Le type de vaisselle, la quantité et l'état des résidus alimentaires vous permettent, en consultant le tableau des programmes de déterminer celui dont vous avez besoin.

Le déroulement du programme et les données qui lui correspondent se trouvent à droite du tableau des programmes.

Example:

En presence de vaisse mixte importante de nombreux résidus alimentaires très adhérents, vous aurez besoin du programme « Normal» □.

Conseil economie

Si le lave-vaisselle est peu charge, le programme immédiatement inférieur suffit bien souvent.

Données de programme

Les données de programme énoncées ci-après se réfère à des conditions normales.

Les paramètres suivants:

Quantitésvariables devaisselle
- Température d'arrivée de l'eau
- pression dans les conduites d'eau
- Température ambiente
- ariations de la tension secteur
- Et les tolérances propres au lave-vaisselle (par ex. la température, la quantité d'eau...)

Mise en service de l'appareil

Ouvrez le robinet d'eau.
Fermer la porte après avoir charged l'appareil
- Régler le bouton MARCHE-ARRÉT “A” sur la position MARCHE. Tous les témoins de programmes “D1, D2, D3, D4, D5” s'illuminent.
- Appuyer sur le bouton de programme "C1", le témoin de programme "D1" s'illumine.
- ÀpRES 3 secondes, le témoin de programme "D1" commence à clignoter et le lave-vaisselle bipe une fois, puis le programme démarre automatiquement.

Fin du programme

• Six bips indiquent que le cycle de lavage est terminé et tous les témoins de programmes s'illuminent.

Mise hors service de l'appareil

Quelques minutes après la fin du programme:

• Régler le commutateur principal "A" sur ARRÉT.
  Ouvrez la porte.
• Tourner le robinet d'eau pour le fermer. (Ne s'applique pas lorsque l'unité Aquastop a été installée)
• Une fois la vaisse refroidie, retirez-la.

Quand l'appareil est sous tension, presser 3 secondes le bouton "A", tous les programmes seront annulés.

Interruption d'un programme

• Ouvrez la porte. Attention, il se peut que l'eau éclabousse et coule de l'appareil. Attendez que le bras d'aspersion se soit immobilisé avant d'ouvrir la porte en grand.
• Si la porte est ouverte'un signal sonore retentit 10 fois toutes les 30 secondes.
• Si le lave-vaisse est raccordé à l'eau chaude ou s'il a déjà chauffé et que vous avez ouvert la porte, laissez-la d'abord entrebaillée quelques minutes puis refermez-la.

Si vous ne le faites pas, elle risque de s'ouvrir toute seule sous l'effet de la dilatation.

Annuler ou modifiér un cycle

• Un cycle en cours d'exécution peut seulement être modifié quand il a tourné pendant peu de temps. Plustard, le dédTangent a déjà été utilisé, et l'appareil a eventuellement evacué l'eau. Dans ce cas, il faudraremplir à nouveau le distributeur de dédTangent (voir le paragraphe "Charger le dédTangent").
• Pour modifier un cycle en cours, suivre les instructions contenues dans le paragraphe intitulé « Vidange », puis sélectionner le programme youlu (regarder dans le paragraphe intitulé « Mise en service de l'appareil »).

Réinitialiser la fonction de vidange

• Vous pouvez utiliser la "Réinitialiser la fonction de vidange" pour arrêter le cycle de lavage en cours en maintainant enforcée "C1" et "C3" pendant 3 secondes; l'appareil s'arrête alors après une phase de vidange de quelques minutes.

Après chaque lavage

Après chaque lavage, de façon à libérer les moisissures et les odeurs susceptibles de se former à l'intérieur de l'appareil.

Débrancher l'appareil

Débranchetz always l'applieil avant de proceder aux opérations de nettoyage ou d'entretien. Ne prenez aucun risque.

Éviter les solvants et les produits d'entretien abrasifs

Pour le nettoyage de l'extérieur et des parties en caoutchouc de l'appareil, n'utilisez enaucun cas de solvants ou de produits d'entretien abrasifs. Utilisez un chiffon imbibé d'une solution d'eau chaude et de savon.

Pour enlever les taches ou salissures presents sur la surface interieure de votre apparéil, utilisez un chiffon que vous tremperez dans une solution d'eau et de vinaigre blanc, ou un produit d'entretien spécifique pour lave-vaisselle.

Comment déplacer votre apparéil

Si vous doivent désigner leur apparéil, voirlez à le laisser dans la position verticale. Si cela est absolument nécessaire, il peut eventuelsment être posé sur le dos.

Joints

La présence de résidus d'aliments dans les interstices des joints du lave-vaisselle constitue l'un des facteurs influençant la formation d'odeurs à l'intérieur de celui-ci. Nettoyez régulièrement les joints avec une éponge pour éviter cet inconvenient.

Ne laissez pas la porte ouverte puisqu'elle risque de vous trébucher.

En cas d'absence prolongée, il est conseilé de lancer un cycle de lavage à vide, de débrancher l'appareil, de fermer le robinet d'acciviée d'eau et de laisser la porte de l'appareil légarement entrouverte. Cette précaution permet d'allonger la durabilité des joints et empêche la formation de mauvaises odeurs à l'intérieur du lave-vaisselle.

Nettoyage et entretien

fr

Un contrôle et un entretien régulier de votre machine aideront à anticiper les pannes. Vous economiserez de l'argent et de l'énervement. Pour cette raison, examinez de temps en temps soignement l'intérieur de votre lave-vaisselle.

Etat général de l'appareil

• Vérifiez si le compartment de lavage présente des dépôts de graisse et de tartre.
  Si vous trouvez de tels dépôts:
• Lavez la machine à fond avec du détergent.

Filtres

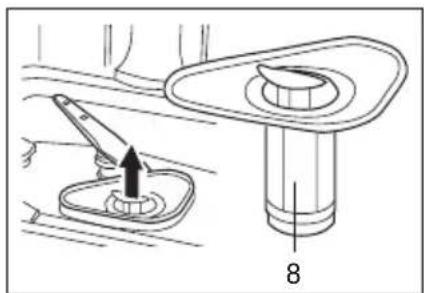

Les filtres "8,9" empêchent les souillures grossières contenues dans l'eau de rincege de s'approcher de la pompe.

• Apès chaque rincege, vérifie si les filtres représentent des résidus alimentaires;le cas échéant, nettoyez-les.
• ÀpRES avoir détaché le microfiltre “8”, vous pouvez extraire l'ensemble filtrant “9”. Enlevez les résidus puis nettoyez les filtres sous l'eau courante.
• Remettez l'ensemble filtrant "9" en place puis remettez le microfiltre "8".

Bras pivotants d'aspersion

Le tartre et les impuretés en suspension dans l'eau de vaisseille peuvent boucher les buses; les dépôts risquent, eux, de bloquer les bras pivotants d'aspersion "10" et "11".

• Vérifiez si des résidus alimentaires bouchent les buses de sortie des bras pivotants d'aspersion.

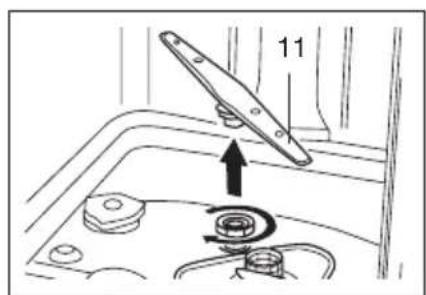

  Le cas échéant, soulevez le bras rotatif inférieur"11".

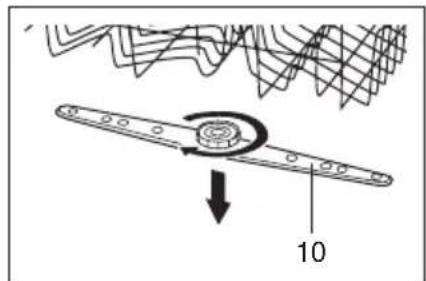

• Dévissez le bras rotatif supérieur "10".
  Nettoyez les bras rotatifs sous I'eau du robinet.
• Faites réencranter le bras rotatif inférieur et revissez le bras rotatif supérieur.

Remédier soi-même aux petites pannes

L'expérience montre que la plupart des dérangements survenant à l'utilisation gratuite peuvent être supprimés sans avoir à appeler le service après-vente. Ceci économise evidemment des frais et remetrapidement l'appareil en bon fonctionnement. Le recapitatulif ci-après vous aidera à追寻 les causesdes dérangements

Dérangements...

...à la mise en service

L'appareil ne démarre pas

Fusibles de la maison grillés.
Fiche male de I'appareil debranchee de la prise secteur.
- Porte de l'appareil incorrectement fermée.
- Touche de programmation pas enconse.
- Robinet d'eau pas ouyert.
Filtre du flexible d'arrivée d'eau bouché.

• Le crible se trouve sur le raccord de l'Aquastop et du flexible d'arrivée d'eau.

Attention

Les réparations ne doivent être effectuées que par un spécialiste. Des réparations in expertes s'assortissent d'un risque de dégats considérables et peuventmettre en danger la vie de l'utilisateur.

...sur l'appareil

Si "D1,D2" clignotent: Contrôlez si:

• la port est fermée correctement.

Si "D1,D4" clignotent: Contrôlez si:

• le tuyau de vidange est disposé trop bas.

• le tuyau de vidange n'est ni écrasé ni plié.
  le tuya de vidange est dispose trop haut.

• le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation est raccordé correctement;
• l'alimentation en eau de votre habitation n'a pas eté coupée et que la pression est suffisante;
• le tuyau d'alimentation n'est ni écrasé ni plie;
• le filtré du tuyau d'alimentation n'est pas obstrué.
• le tuyau de vidange est disposé trop bas.

Si toutes ces contrôles sont réalisés et toute fois l'erreur persisterait, veuillez mettre hors service le lave-vaisselle. Attendez quelques minutes et remettez-le en service. Si le lave-vaisselle ne fonctionne toujours pas et/ou que le problème persiste, adressez-vous à votre Service ÀpRES-venté le plus proche en indiquant :

• le type de panne;
• le type d'appareil et le numéro du modele (Mod...) ainsi que le numéro de série (S/N...), qui figurent sur la plaque signalétique située sur la paroi interieure de la porte.

Le bras pivotant d'aspersion inférieur tourne difficilement

• Bras bloqué par des couverts ou par des résidus alimentaires

Le couvercle du compartment à détergent refuse de se fermer

• Compartment de dosage excessivement rempil.
• Mécanisme bloqué par des restes de détergent collés.

Les indicateurs de contrôle ne s'éteignent pas après le lavage

• Interrupteur principal encore en service.

Après le lavage, des restes de détermgent collent dans le réservoir de dosage

• Le réserve de dosage était mouillé au moment où vous l'avez rempli. Ne versez le détergent que dans le réserveir sec.

L'eau ne s'écoule pas à l'égout en fin de programme

• Flexible de vidange bouché ou plié.
• Pompe de vidange bloquée.
• Les filtres sont bouchés.
• Le programme n'est pas encore terminé. Attendez la fin du programme.

...Lors du lavage

Production inhabituelle de mousse

• Présence de liquide pour la vaisseille dans le dispositif de dosage du liquide de rincege.
• Du produit de rinceage repandu peut conduire à une formation excessive de mousse lors du processus de rinceage suivant, c'est pourquoi enlevez le produit de rinceage repandu avec un chiffon.

L'appareil s'arrête pendant le lavage

Coupure de courant.
Alimentation en eau coupée.

Bruits de percussion pendant le lavage

Le bras pivotant d'aspersion percute des pieces de la vaisselle.

Cliquepspendantlelavage

• Pièces de vaisse lle incorporement rangées.

Les vannes de replissage émettent un bruit de claquement

• Ceci est d'au tracé de la conduite d'eau domestique et n'influe aucunement sur le fonctionnement de la machine. Aucun remède possible.

...vaisselle mal lavée

Des résidus alimentaires adhérent contre la vaisse

Vaisse mal rangée, les jets d'eau n'ont pas pu atteindre ses surfaces.
Panier excessivement rempli de vaisselle.
- Les pièces de vaisselle se touchent.
- Vous n'avez pas mis assez de détergent.
- Vous avez besoini un programme de lavage pas assez puissant.
- Une piece de vaisse la empêché la rotation du bras pivotant d'aspersion.
- Des résidus alimentaires obstruent les buses du bras pivotant d'aspersion.
- Les filtres sont bouchés.
- Filtres incorrectement installés.
- Pompe de vidange bloquée.

Les pièces en plastique se décolorent

• Vous n'avez pas versé assez de dédTangent.
• Le dédTangent a un effet blanchisant insuffisant. Utilisez un dédTangent avec agent de blanchiment chloré.

Des taches en partie blanches demeurent sur la vaisse. Les verres ont un voile laiteux

• Vous n'avez pas versé assez de dédTangent.
• Quantité de liquide de rincege régée trop faible.
• Vous n'avez pas versé de Sel spécial dans l'appareil bien que l'eau soit très durable.
  L'adoucisseur d'eau est regle trop bas.
  -若您 n'avez pas correctement visse le couvercle du réservoir de sel.
• Si vous avez utilisé un détergent sans phosphate, essayez-un au phosphate.

La vaisse ne sèche pas

• Vous avez besoin un programme sans séchage.
• Vous avez regle le liquide de rincege sur une trop faible quantite.
• Vous avez sorti la vaisse llop tôt.

Les verres n'étincellent pas

• Vous avez regle le liquide de rincege sur une trop faible quantite.

Les traces de thé ou rouge à levres ne sont pas complètement enlevées

Le détergent a un effet blanchissant insuffisant.
- Température de lavage régée trop BASSE.

Traces de rouille sur les couverts

• Couverts imparfaitement inoxydables.
  Teneur en Sel de I'eau de lavage excessive.

• Couvercle du réservoir de sel pas visse à fond.

• Vous avez repandu trop de Sel lors du remplissage de son réservoir.

Les verres prconnent un voile opaque et decolorent.

Les revêtements indésirables refusent de partir

• Vous avez versé un détérgent inapproprié.
• Ces verres ne sont pas lavables au lave-vaisse.

Les verres et les couvertsprésent des stries, les verres prconnent un aspect métallique

Le dosage du liquide de rinceage est regle trop eleve.

\section*{Caracteristiques techniques}

fr

Largeur	60 cm
Profondeur	60 cm
Hauteur	85 cm
Capacité	12 couverts standard
Pression de l'eau dans les conduits	0.03-1.0MPa
Tension d'alimentation	220-240V~ 50Hz
Intensité maximale du courant	13A
Puisance absorbée totale	1950W

Remarques

Remarque concernant la mise au rébut

Les apparêls usages ne sont pas des déchets dénués de valeur. Une mise au rébut respectue de l'environnement permet de recupérer de précieuses matières premières.

Lorsque l'ancien apparéil a fini de servir, débranchez sa fiche mâle de la prise de courant, sectionnez son cable d'alimentation puis retirez-le avec la fiche.

Détruirez la serrure de la porte. Vous évitez ainsi que les enfants ne s'enferment accidentellement à l'intérieurur de l'appareil et risquent leur vie.

Pour vous parvenir, cet apparéil a été conditionné dans un emballage destiné à le protégger. Tous les matérieliaux constitutifs de l'emballage sont compatibles avec l'environnement et recyclables.

Aidez-nous à éliminer l'emballage dans le respect de l'environnement.

Ne laissez pas les enfants jouer avec l'emballage et les pieces qui le constituent.

Ils risquent de sétouffer dans les cartons pliants et les feuilles plastiques.

Pour obtenir les coordonnées du centre de recyclage où rapporter l'ancien apparéil et l'emballage, veuillez consulterer votre revendeur ou l'administration de votre municipalité.

Généralités

• Les apparils intégrés installés sous un plan de travail doivent être protégés du renversement, par exemple en les vissant au mur ou en les installerant sous un plan de travail continu visse aux meubles voisins.
• Version pour la Suisse seulement:

l'appareil s'encastre simplement entre les parois en bois ou en plastique constitutives d'une cuisine intégrée. Si l'appareil n'est pas relié au secteur par une fiche male, il faut, pour satisfaire aux prescriptions de sécurité en vigueur, installer côte secteur un dispositif de coupure tous pôles représentant une ouverture d'au moins 3mm entre contacts.

Remarques concernant les essais comparatifs selon EN 50242

Rangement de la vaiselle selon cette norme

Exemple derangement: fig. 1 et 2

Programme utilisé pour la comparaison: Lavage léger

Réglage du liquide de rincege: 5

Si le panier supérieur est régliable en hauteur, installez-le dans la position supérieure.

S'il existe des déviations par rapport aux essais comparatifs selon EN 50242 portant sur, par ex., le degré de salissure, le type de vaisse et de couvert, contactez le fabricant de l'appareil avant le commencement des tests.

sur le produit ou son emballage indique que ce produit ne peut etre net menager. Il doit plutot etre remis au point de ramassage concerne, ecyclage du materiel electrique et electronique. En vous assurant que miné correctement, vous favorisez la prévention des conséquences environnement et la santé humaine qui, sinon, seraient le résultat d'un aprié des déchets de ce produit.

Pour obtenir plus de détails sur le recyclage de ce produit, veuilles prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets menagers ou le magasin où vous avez acheté le produit.
