Caractéristiques	Détails
Type de produit	Lave-vaisselle
Capacité	9 couverts
Classe énergétique	A+
Niveau sonore	49 dB
Programmes de lavage	6 programmes
Températures de lavage	3 températures
Fonction départ différé	Oui, jusqu'à 24 heures
Consommation d'eau	9 litres par cycle
Dimensions (L x P x H)	45 x 55 x 85 cm
Poids	38 kg
Système de sécurité	Protection anti-débordement
Installation	Encastrable
Accessoires inclus	Panier à couverts, filtre

FOIRE AUX QUESTIONS - FDP 49 AWE PROLINE

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le tableau de commande n'est pas bloqué par de l'eau ou des débris.

Pourquoi le lave-vaisselle ne lave-t-il pas correctement ?

Vérifiez que les bras gicleurs ne sont pas obstrués et qu'ils peuvent tourner librement. Assurez-vous également d'utiliser le bon type de détergent et de ne pas surcharger l'appareil.

Des bruits étranges proviennent de mon lave-vaisselle, que faire ?

Vérifiez que rien ne bloque les bras gicleurs et inspectez l'intérieur pour détecter des objets étrangers. Si le bruit persiste, il pourrait s'agir d'un problème avec le moteur ou la pompe.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond de l'appareil, rincez-le à l'eau chaude pour enlever les résidus, puis replacez-le dans le lave-vaisselle.

Pourquoi mon lave-vaisselle ne sèche-t-il pas bien ?

Vérifiez que le cycle de séchage est activé. Si l'eau est trop dure, vous pourriez avoir besoin d'un adoucisseur d'eau. Assurez-vous également que le détergent utilisé contient un agent de séchage.

Le lave-vaisselle affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour comprendre la signification du code d'erreur. En général, un redémarrage de l'appareil peut résoudre le problème temporairement.

Comment puis-je améliorer l'efficacité de mon lave-vaisselle ?

Utilisez des cycles à basse température lorsque cela est possible et ne surchargez pas l'appareil. Utilisez également des détergents de haute qualité et nettoyez régulièrement le filtre.

Mon lave-vaisselle fuit, que dois-je vérifier ?

Vérifiez les joints de porte et les tuyaux pour détecter des fissures ou des obstructions. Assurez-vous également que le filtre est propre et que l'appareil est de niveau.

Comment régler la dureté de l'eau dans mon lave-vaisselle ?

Consultez le manuel d'utilisation pour savoir comment ajuster les réglages de dureté de l'eau. Cela peut impliquer de tourner un bouton ou de changer un paramètre dans le menu de l'appareil.

Le lave-vaisselle ne vidange pas, que faire ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Inspectez également le filtre et la pompe pour des obstructions éventuelles.

Comment prolonger la durée de vie de mon lave-vaisselle ?

Nettoyez régulièrement le filtre, évitez de surcharger l'appareil et faites des cycles de nettoyage pour maintenir les performances optimales.

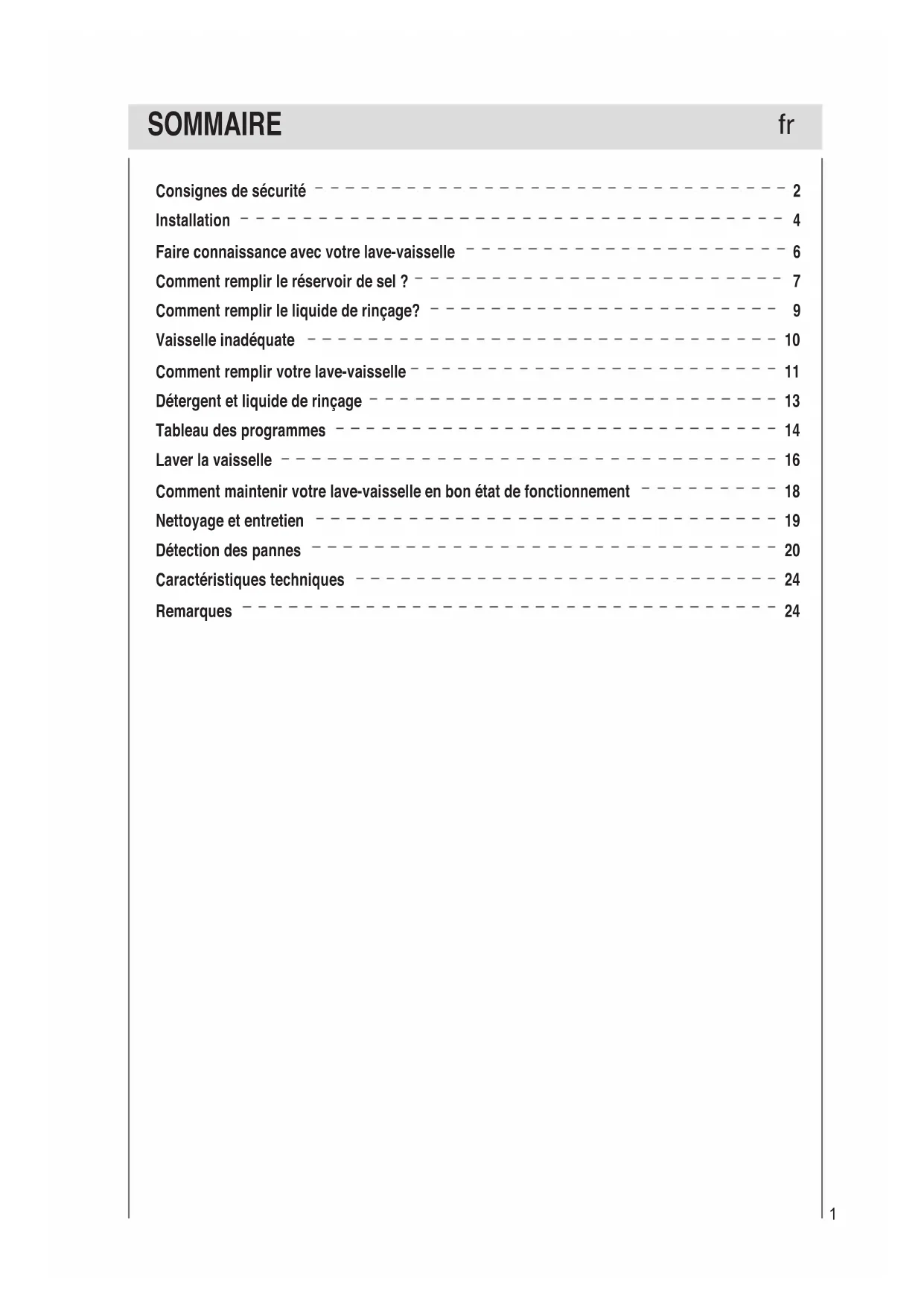

MODE D'EMPLOI FDP 49 AWE PROLINE

Consignes de sécurité 2

Installation 4

Faire connaissance avec votre lave-vaisselle 6

Comment remplir le réservoir de sel ? 7

Comment remplir le liquide de rinçage? 9

Vaiselle inadéquate 10

Comment remplir votre lave-vaisselle 11

Détergent et liquide de rinçage 13

Tableau des programmes 14

Laver la vaisselle 16

Comment maintenir votre lave-vaisselle en bon état de fonctionnement 18

Nettoyage et entretien 19

Détection des pannes 20

Caractéristiques techniques 24

Remarques 24

A la livaison

• Vérifiez immédiatement l'emballage et le lave-vaisselle pour voir s'ils pésentent des dégâts dus au transport. Ne mettez jamais un appareil endommagé en service, prévenez votre fournisseur ou votre service après-vente.
• Veuillez vous débarrasser des matériaux d'emballage conformément à la réglementation applicable.

Lors de l'installation

• Installez et branchez l'appareil conformément à la notice d'installation et de montage.
• Pendant toute la durée de l'installation, le lave-vaisselle doit être maintenu débranché du secteur.
• Vérifiez que le circuit de mise à la terre du secteur de la maison a été posé conformément à la réglementation.
• Les données de branchement électriques indiquées sur la plaque signalétique du lave-vaisselle et celles du secteur doivent concorder.
• N'intercalez jamais de rallonge entre la fiche mâle du lave-vaisselle et la prise femelle du secteur.
• Pour assurer la stabilité verticale nécessaire au lave-vaisselle, n'installez l'appareil encastrable que sous un plan de travail continu vissé aux meubles voisins.
• Une fois l'appareil installé, sa fiche mâle doit demeurer accessible.
• Le boîtier en plastique voisin à la prise d'eau contient une vanne électrique; dans le flexible d'arrivée se trouvent les lignes de branchement électrique. Ne sectionnez jamais ce flexible, ne plongez jamais le boîtier en plastique dans l'eau.
• Au cours de l'installation, assurez-vous que le cordon d'alimentation n'est pas plié ou écrasé de façon excessive, ce qui pourrait être dangereux.
  • Version pour la Suisse seulement:

l'appareil s'encastre simplement entre les parois en bois ou en plastique constitutives d'une cuisine intégrée. Si l'appareil n'est pas relié au secteur par une fiche mâle, il faut, pour satisfaire aux prescriptions de sécurité en vigueur, installer côté secteur un dispositif de coupure tous pôles présentant une ouverture d'au moins 3mm entre contacts.

Utilisation quotidienne

• Le lave-vaisselle doit être utilisé exclusivement par des adultes, pour laver de la vaisselle et des ustensiles de cuisson.
• Cet appareil n'est pas conçu pour être utilisé par des enfants ou des personnes handicapées sans qu'une surveillance soit assurée.
• Ne vous asseyez et ne montez jamais sur la porte ouverte. L'appareil pourrait basculer.
• L'eau contenue dans le compartiment de lavage n'est pas potable.
• Ne rajoutez jamais de solvants dans le compartiment de lavage. Risque d'explosion.
• Pendant le déroulement du programme, ouvrez prudemment la porte. De l'eau risque en effet d'être projetée hors de l'appareil.
• Ne touchez en aucun cas la résistance pendant ou après un cycle de lavage.

- Règles essentielles qu'il convient d'observer au moment d'utiliser l'appareil:

• Ne touchez jamais le lave-vaisselle lorsque vous êtes pieds nus ou lorsque vos mains ou vos pieds sont mouillés.
• L'utilisation de rallonges et de prises multiples est à proscrire ;
• Si l'appareil ne fonctionne pas correctement ou si l'entretien doit être effectué, débranchez l'appareil.

Prudence avec les enfants

• Les instructions doivent comporter en substance les indications suivantes:
  Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
  Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

• Il est recommandé de tenir les jeunes enfants sous contrôle afin d'éviter qu'ils ne jouent avec le lave-vaisselle.

• Conservez les détergents hors de portée des enfants. Tenez les enfants à l'écart du lave-vaisselle lorsque celui-ci est ouvert.

Si le lave-vaisselle est tombé en panne

• Si le lave vaisselle ne fonctionne pas, fermez le robinet d'arrivée d'eau et débranchez l'appareil. Puis, consultez le chapitre intitulé "Détection des pannes". Si vous ne pouvez résoudre le problème par vous-même, adressez-vous à un Service Après-vente.
• Les réparations doivent être réalisées exclusivement par du per sonnel spécialisé.
• Si le câble d'alimentation est endommagé, le remplacement doit être seulement effectué par le contracteur, son service technique agréé ou par du personnel qualifié, afin d'eviter des dangers électriques.

• Afin de garantir l'EFFICACITÉ et la SÉCURITÉ de l'appareil, nous vous conseillons :

• de toujours vous adresser à un Service Après-vente agréé par le fabricant. Toujours utiliser des pièces d'origine.

• Demander toujours l'utilisation de pièces détachées originales.

Mise au rebut de l'appareil

• Pour la mise au rebut, rendez les appareils inutilisables en sectionnant le câble d'alimentation et en démontant le verrou de la porte.
• Débarrassez-vous de l'appareil en respectant la réglementation.

Tension dangereuse

Avertissement:

Des enfants pourraient s'enfermer dans l'appareil (risque d'asphyxie) ou se mettre dans d'autres situations dangereuses.

Pour cela: retirez la prise de secteur, coupez le câble de secteur et mettez-le de côté. Détruissez la fermeture de la porte en sorte que la porte ne ferme plus.

Comment installer l'appareil

Installez l'appareil à l'endroit souhaité. Le dos de l'appareil doit reposer contre le mur et les parois latérales doivent être parallèles aux parois du meuble adjacent ou du mur. Le lave-vaisselle est équipé de tuyaux d'alimentation et de vidange de l'eau. Ces tuyaux peuvent être installés à droite ou à gauche, pour faciliter l'installation correcte de l'appareil.

Comment mettre l'appareil au niveau

Dès que l'appareil est mis en place, réglez les pieds du lave-vaisselle en les vissant ou en les dévissant jusqu'à ce que l'appareil soit au niveau. Dans tous les cas, l'appareil doit présenter une inclinaison inférieure à 2°. Une mise à niveau correcte de l'appareil est un gage de garantie pour des résultats satisfaisants.

Raccordement à l'arrivée d'eau froide

Raccordez le tuyau d'arrivée d'eau froide à un connecteur fileté et assurez-vous qu'il est solidement fixé (voir fig.A).

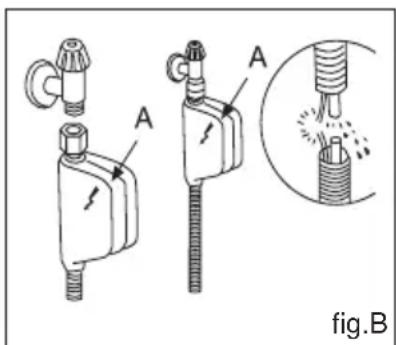

Quelques modèles sont équipés avec un tuyau Aquastop (voir fig.B). Un petit filtre d'eau est déjà inclu dans la partie fileté du raccord.

Si les conduits d'eau sont neufs ou n'ont pas été utilisés pendant une longue période, faites couler l'eau pour vous assurer qu'elle est propre et dépourvue d'impuretés. En ne prenant pas cette précaution, vous courez le risque de boucher le conduit d'arrivée d'eau et d'endommager l'appareil.

L'appareil doit être connecté au tuyau d'eau principal en utilisant les nouveaux tuyaux flexibles et les anciens tuyaux flexibles ne doivent pas être utilisés de nouveau.

Protection contre les risques d'inondation

Votre lave-vaisselle est équipé d'un dispositif qui coupe l'arrivée d'eau lorsqu'un problème survient au niveau du tuyau d'alimentation ou en cas de fuite à l'intérieur de l'appareil, afin d'éviter que ces incidents ne provoquent des dégâts à votre habitation. Si, pour une raison quelconque, le boîtier renfermant les composants électriques est endommagé, débranchez mmédiatement l'appareil. Afin de garantir le fonctionnement correct du dispositif de protection contre les inondations, il est nécessaire que le boîtier "A" traversé par le tuyau d'alimentation soit fixé au robinet d'arrivée d'eau comme illustré dans la fig.B. Seul ce type de raccordement est valable. Ne sectionnez en aucun cas le tuyau d'alimentation car il contient des composants électriques sous tension. Si la longueur du tuyau est insuffisante pour garantir un raccordement correct, remplacez-le par un tuyau de longueur appropriée. Vous pouvez vous procurer ce tuyau auprès de revendeurs spécialisés ou d'un Service Après-vente agréé.

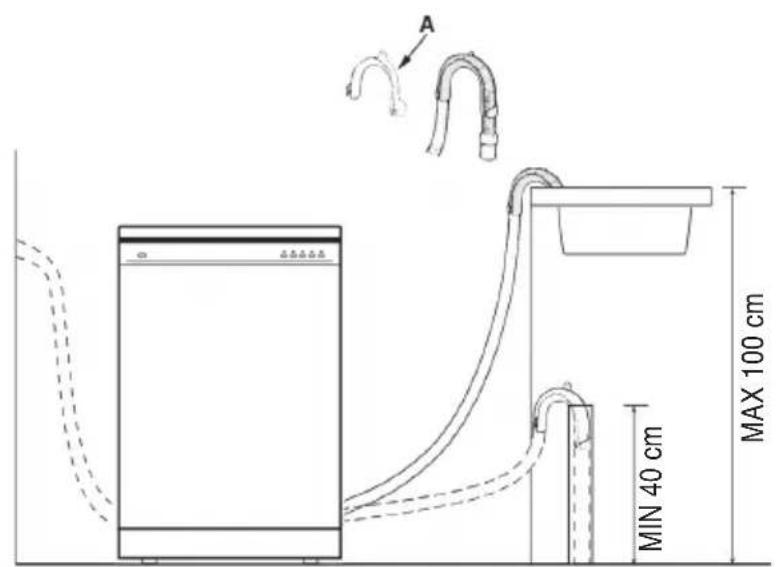

Raccordement du tuyau de vidange

Introduisez le tuyau de vidange dans une conduite de vidange d'un diamètre de 4cm minimum, ou déposez-le directement dans l'évier en veillant à ce qu'il ne soit ni plié ni écrasé. Utilisez le support en plastique prévu à cet effet, fourni avec l'appareil (voir fig. C). L'extrémité libre du tuyau doit se trouver à une hauteur comprise entre 40 et 100cm et ne doit pas être immergé dans l'eau. Si nécessaire utilisez le support en plastique fourni avec l'appareil pour créer un syphone (voir fig. C).

A MIN 40 cm MAX 100 cm

fig.C

Avertissement:

Le support en plastique doit être solidement fixé au mur pour éviter que le tuyau ne se déplace et que de l'eau ne se répande au sol.

Branchement électrique

Après vous être assuré que la tension d'alimentation et la fréquence de votre habitation correspondent à celles figurant sur la plaque signalétique (située sur la paroi intérieure en acier inoxydable de la porte de votre appareil), et que l'installation électrique est prévue pour supporter la tension maximale indiquée sur la plaque signalétique, introduisez la fiche dans une prise du secteur correctement reliée à la masse (la mise à la terre de l'appareil est obligatoire aux termes de la loi).

Si la prise du secteur et la fiche de l'appareil ne sont pas de même type, remplacez la fiche. N'utilisez en aucun cas de rallonges ou autres. Risque de surchauffe et feu!

Avertissement:

La prise du lave-vaisselle doit être accessible même quand l'appareil est encastré pour que la maintenance puisse être faite en toute sécurité.

Faire connaissance avec votre lave-vaisselle

fr

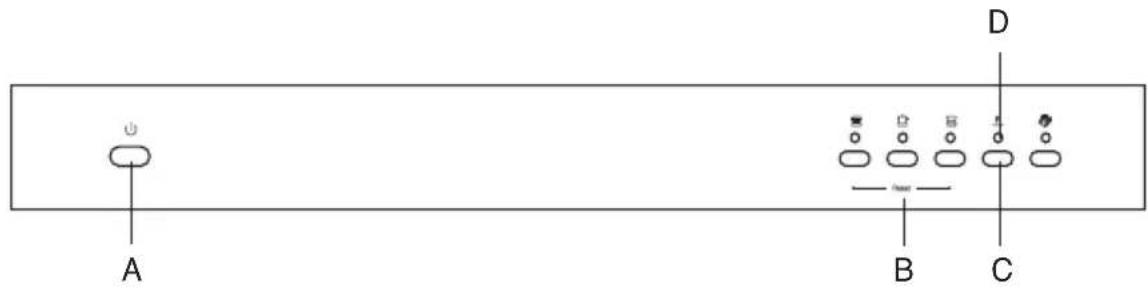

Premier plan (bandeau de commande)

A B C D

A Touche Marche-Arrêt

C Touche Choix Programmes

B Touche "Reset"

D Indicateur Programmes

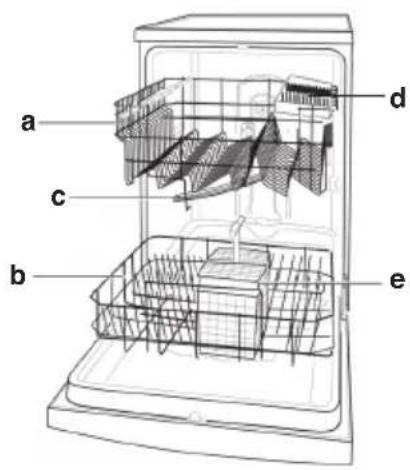

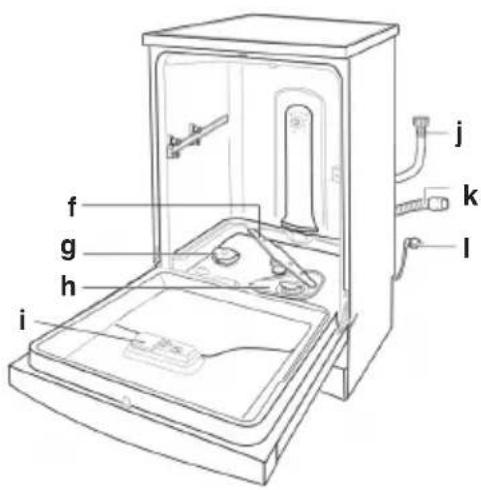

Premier plan (l'intérieur)

a c b d e

f g h i j k l

a Panier supérieur

g Bouchon du réservoir à sel

b Panier inférieur

h Filtre de lavage

c Bras d'aspérsion supérieur

i Distributeur de détergent et de liquide de rinçage

d Etagère à couteaux

j Tuyau arrivée d'eau

e Panier à couverts

k Tuyau de vidange

f Bras d'aspérsion inférieur

I Câble branchement secteur

Comment remplir le réservoir de sel ?

fr

Sel

Le degré de dureté de l'eau varie d'un endroit à l'autre. Si l'eau qui alimente votre lave-vaisselle est dure, des dépôts se formeront sur la vaisselle et sur les ustensiles de cuisson.

Cet appareil est équipé d'un système d'adoucissement spécial qui utilise un sel spécialement conçu pour éliminer le calcaire et les minéraux présents dans l'eau.

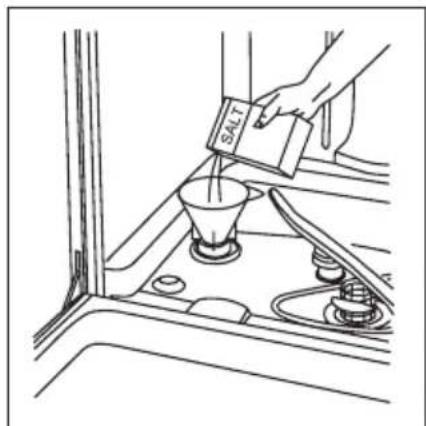

Comment remplir l'adoucisseur

Utilisez exclusivement du sel spécial pour lave-vaisselle. Le réservoir de sel est situé en dessous du panier inférieur et doit être rempli de la manière suivante :

• Selon le "tableau de dureté de l'eau", vous pouvez calculer la durée d'utilisation, puis charger le sel.
• Enlevez le panier inférieur, puis dévissez le bouchon du distributeur de sel et enlevez-le.
• Si vous remplissez le réservoir de sel pour la première fois, remplissez-le d'eau.
• Placez l'extrémité de l'entonnoir (fourni) dans l'orifice et versez 2kg de sel environ. Il est normal qu'une petite quantité d'eau s'échappe du distributeur de sel.
  • Revissez soigneusement le bouchon.

SALT

Remarque importante :

Afin d'éviter la formation de rouille, remplissez le distributeur de sel juste avant de lancer un cycle de lavage.

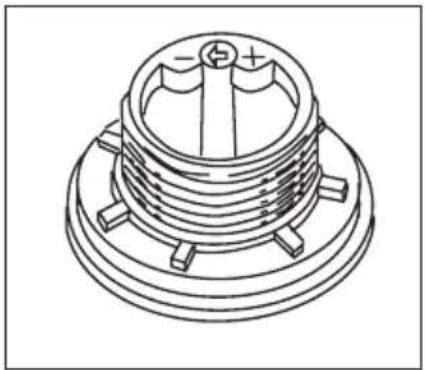

Réglage de la quantité de sel

Le lave-vaisselle est conçu de manière à ce que vous puissiez régler la quantité de sel nécessaire, en fonction du degré de dureté de l'eau de votre habitation. Ceci, afin de permettre d'optimiser et d'adapter la quantité de sel utilisée lors de chaque lavage en limitant celle-ci au minimum. Adressez-vous à votre société locale de distribution de l'eau pour connaître la classe de dureté de votre zone.

Pour régler la quantité de sel nécessaire, procédez de la façon suivante :

• Dévissez le bouchon du réservoir de sel.
- Le réservoir de sel est doté d'une rondelle sur laquelle figure une flèche (voir la figure ci-contre).
Au besoin, tournez la rondelle dans le sens inverse des aiguilles d'une montre, de la position "-" vers la position "+" en fonction du degré de dureté de l'eau.

Il est recommandé de faire le réglage en fonction du tableau ci-dessous:

Dureté de l’eau			Position sélecteur	Consommation sel (grammes/cycle)	Autonomie (cycles/2Kg)
°dH °mmol/PfH
0-10 0-17		0-1,7	/	0	/
		1,8-4,418-4410-25		20	60
25-5045	-894,5-8,9		MED	40	40
	>89>50		>	60"-8,9	25

-L'adoucisseur est réglé en usine sur -.

En cas d'utilisation de pastilles multifonction remplissez tout de même le réservoir de sel et réglez sur -;si la dureté de l'eau dépasse 60 °fH, réglez sur +.

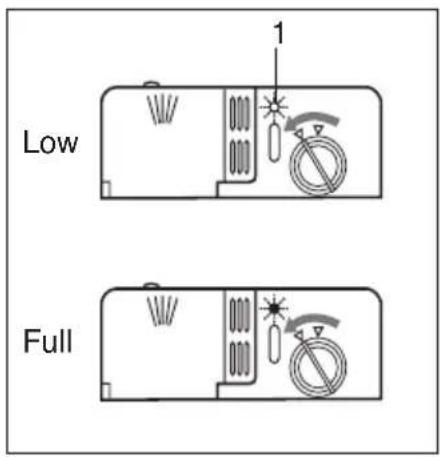

Liquide de rinçage

Ce produit permet de faire briller votre vaisselle et facilite le séchage sans laisser de traces. Le distributeur de liquide de rinçage est situé sur la paroi intérieure de la porte. Remplissez-le au bout de 80 lavages (ou lorsque l'indicateur de niveau de liquide de rinçage clignote - sur les modèles qui en sont équipés).

Si l'indicateur de niveau du liquide de rinçage "1" s'allume il faut remplir du liquide de rinçage.

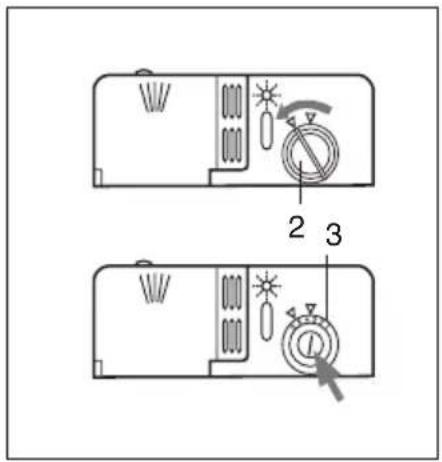

Comment remplir le distributeur de liquide de rinçage

Pour ouvrir le distributeur de liquide de rinçage, tournez le bouchon "2" dans le sens inverse des aiguilles d'une montre et remplissez le distributeur en veillant à ne pas faire déborder le liquide. Vous pouvez régler la quantité de liquide de rinçage nécessaire en tournant la vis de réglage "3", située en dessous du bouchon "2", à l'aide d'un tournevis. Il existe 6 positions de réglage; la position 3 correspond à la quantité normale.

Remarque importante :

Une quantité de liquide de rinçage correctement dosée améliore le séchage. Si vous constatez des gouttes d'eau ou des taches sur votre vaisselle, il convient de régler le dosage sur une position supérieure. Si les assiettes présentent des striures blanches, réglez le dosage sur une position inférieure.

Nous déconseillons de laver au lave-vaisselle:

Les pièces de couvert de vaisselle en bois car elles se délavent et leur aspect se dénature avec le temps; les colles à bois qu'elles contiennent ne sont pas non plus adaptées aux températres régnant dans le lave-vaisselle. N'y lavez pas non plus les verres et vases à décors délicats, en particulier les pièces de vaisselle anciennes impossibles à renouveler. Ces décors anciens n'ont pas été prévus pour le lave-vaisselle.

Autres pièces inadaptées: pièces en plastiques sensibles à l'eau très chaude, vaisselle en cuivre et en étain. Les décors en verre, les pièces en aluminium et en argent peuvent se décolorer et pâlir au lavage en lave-vaisselle. Certaines variétés de verre peuvent s'opacifier après quelques passages dans l'appareil. Par ailleurs, les matériaux très absorbants comme les éponges et serviettes ne sont pas lavables au lave-vaisselle.

Recommendation

N'achetez désormais que de la vaisselle dont le fabricant confirme son adéquation au lave-vaisselle.

Remarque:

Ne lavez jamais au lave-vaisselle les pièces de vaisselles salies par des cendres, de la cire, de la graisse minérale ou de la peinture.

Verres et vaisselle endommagés

Causes:

• Nature et processus de fabrication du verre.
• Composition chimique du détergent.
• Température de l'eau et durée du programme sur le lave-vaisselle.

Recommendation:

• Utilisez des verres et de la porcelaine déclarés inaltérables au lave-vaisselle par son fabricant.
• Utilisez un détergent dont l'emballage mentionne qu'il ménage la vaisselle. Consultez les fabricants de détergent.
• Sélectionnez un programme de courte durée et ayant la plus basse température possible.
• Pour empêcher qu'ils s'endommagent, sortez les verres et les couverts du lave-vaisselle le plus rapidement possible une fois le programme terminé.

Avant de ranger la vaisselle dans votre lave-vaisselle, éliminez tous les résidus d'aliments pour éviter que le filtre ne se bouche, ce qui compromettrait les résultats de lavage.

Si des aliments carbonisés et par conséquent très difficiles à détacher sont présents dans le fond de vos cocottes et casseroles, faites-les tremper avant de les laver au lave-vaisselle. Ceci permettra de ne pas effectuer de cycles de

lavage supplémentaires.

Tirez le panier vers vous afin de faciliter le chargement de la vaisselle.

Comment utiliser le panier inférieur

Nous vous conseillons de ranger les articles nécessitant un lavage plus puissant sur le panier inférieur : cocottes, casseroles, couvercles, plats de service et saladiers, comme représenté dans la figure de droite. Il est recommandé de ranger les plats de service et les couvercles sur les côtés du panier afin de ne pas entraver la rotation du bras d'aspersion supérieur.

• Rangez toujours les cocottes, saladiers, etc. en les retournant (voir la fig.D).
• Rangez les cocottes profondes en les inclinant pour permettre à l'eau de s'écouler.
• Le panier à couverts peut être réduit de moitié (voir la fig. E), ce qui permet de n'utiliser qu'une des deux sections lorsque la quantité de couverts est peu importante. Dans ce cas, vous disposez de plus d'espace pour ranger des cocottes ou des casseroles supplémentaires. Vous pouvez également placer le panier à couverts dans le panier supérieur.
• Rangez les couverts dans le panier à couverts en positionnant le manche vers le bas; si le panier dispose de paniers latéraux, disposez chaque cuillère dans les fentes prévues à cet effet. Les ustensiles particulièrement longs doivent être rangés à l'horizontal, dans la partie avant du panier supérieur.

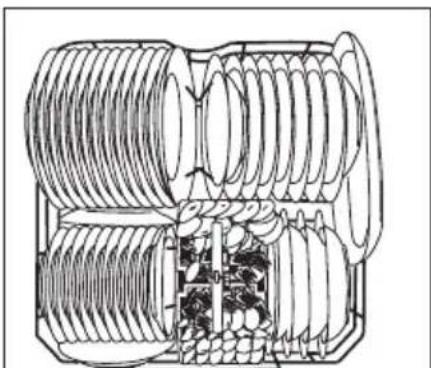

Charge normale

Comment utiliser le panier supérieur

Le panier supérieur est conçu pour recevoir de la vaisselle plus fragile et légère telle que verres, tasses à café et à thé, saucières, de même que des assiettes, de petits bols et des casseroles peu profondes (si elles ne sont pas trop sales).

• Installez la vaisselle et les ustensiles de cuisson de façon à ce qu'ils ne puissent être déplacés par le jet d'eau.

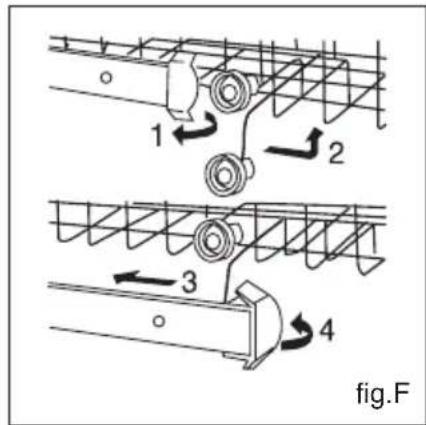

• Le panier supérieur peut être réglé en hauteur (voir la fig.F).

Ajustez le panier supérieur à un niveau plus haut et vous aurez plus d'espace pour charger des casseroles et plats plus grands dans le panier inférieur.

1 2 3 4 fig.F

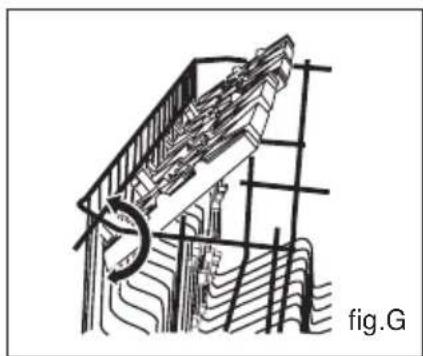

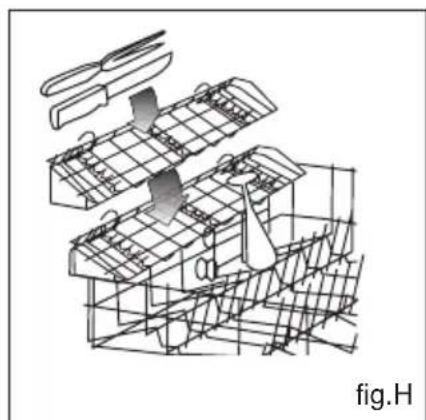

L'étagère

Appuyez les verres hauts et les verres à pied contre le bord de l'étagère, pas contre la vaisselle.

Les verres, les tasses et les grands bols se rangent sur l'étagère du haut. Vous pouvez faire basculer l'étagère dans les deux sens(voir la fig.G).

Les agrafes de support de couteau sur le côté du panier supérieur vous permettent de laver les grands couteaux pointus séparément et vous évitent de vous blesser (voir la fig.H).

Les couteaux et d'autres outils pointus doivent être mis dans le panier avec leur point vers le bas ou placés horizontalement.

Détergent

Utilisez exclusivement un détergent spécial pour lave-vaisselle. Remplissez le distributeur de détergent avant de lancer un nouveau cycle de lavage, en respectant les instructions fournies dans le "Tableau des programmes." Le distributeur de détergent est situé sur la paroi intérieure de la porte.

L'utilisation de tablette est possible mais ce lave-vaisselle est conçu pour obtenir un résultat optimal avec des détergents en poudre ou liquide.

5 4

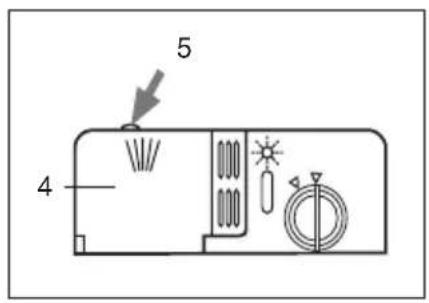

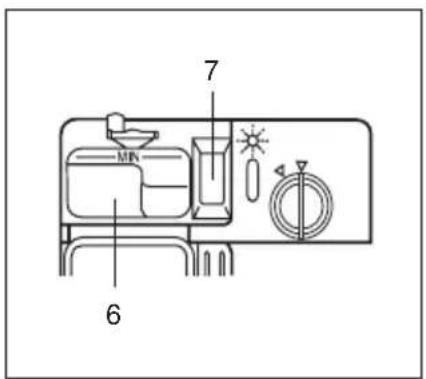

Comment remplir le distributeur de détergent

• Pour ouvrir le couvercle "4" du distributeur, appuyez sur la touche "5".
• Versez le détergent destiné au cycle de lavage dans le compartiment "6".
• Versez le détergent destiné au prélavage dans le compartiment "7".
• Dès que vous avez rempli le distributeur de détergent, refermez le couvercle et appuyez jusqu'à ce que vous entendiez un déclic.

7 MIN 6

Avertissement :

Afin de pouvoir refermer aisément le couvercle, nettoyez les bords de celui-ci en éliminant toute trace de détergent.

Avertissement :

L'utilisation de tablettes 3 en 1 ou de produits similaires est interdit quand le programme rapide et le programme de trempage sont sélectionnés.

Avertissement :

Ne posez pas les tablettes dans le panier à couverts, cela donnera un résultat insatisfaisant au lavage. Posez les tablettes dans le doseur de détergent.

Programme de lavage	Type de vaisselle Par ex.Porcelaine, casseroles, couverts, verres,etc.	Type de résidus alimentaires, par ex.de	Quantité de résidus alimentaires	Etat des résidus alimentaires	Description du cycle
Lavage intensif	Résistante	Soupes, soufflés. sauces, pommes de terre,pâtes, riz oeufs, plats rôtis	Grande	Trés adhérents	Prélavage à l'eau chaude. Lavage prolongé à 70°C. Rinçage à l'eau froide. Rinçage à l'eau chaude. Séchage.
Lavage Normal					Prélavage à l'eau froide. Lavage prolongé à 55°C. Rinçage à l'eau froide. Rinçage à l'eau chaude. Séchage.
Lavage léger	Mixte	Soupes, pommes de terre,pâtes, riz, oeufs, plats rôtis	Faible	Peu adhérents	Prélavage à l'eau froide. Lavage prolongé à 50°C. Rinçage à l'eau froide. Rinçage à l'eau chaude. Séchage.
Programme Rapid		Café, gâteaux, lait, charcuterie, boissons froides, salades	Très faible	Peu adhérents	Rinçage à l'eau chaude à 40°C. Séchage.
Trempage		Passer la vaisselle sous le robinet si elle doit séjourner plusieurs jours dans le lave-vaisselle avant le lavage.			Lavage rapide à froid pour éviter que des résidus d'aliments ne sèchent sur la vaisselle.

-	-	5g	5g	5g	PrélavageLavageprolongé	Détergent
-	15g	25g	25g	25g
-	-	●	●	●	Liquide derinçage

Valeurs mesurées en laboratoire, conformes à la norme européenne EN 50242.

Durée en minutes	Consommation d'énergie en kWh	Consommation d'eau en litres
112	1.62	18
102	1.24	16
162	1.05	15
31	0.40	9
12	0.02	3

Sélection du programme

Le type de vaisselle, la quantité et l'état des résidus alimentaires vous permettent, en consultant le tableau des programmes de déterminer celui dont vous avez besoin.

Le déroulement du programme et les données qui lui correspondent se trouvent à droite du tableau des programmes.

Exemple:

En présence de vaisselle mixte comportant de nombreux résidus alimentaires très adhérents, vous aurez besoin du programme « Normal ».

Conseil économie

Si le lave-vaisselle est peu chargé, le programme immédiatement inférieur suffit bien souvent.

Données de programme

Les données de programme énoncées ci-après se réfèrent à des conditions normales.

Les paramètres suivants:

• Quantités variables de vaisselle
• Température d'arrivée de l'eau
- pression dans les conduites d'eau
• Température ambiante
• ariations de la tension secteur

- Et les tolérances propres au lave-vaisselle (par ex. la température, la quantité d'eau...)

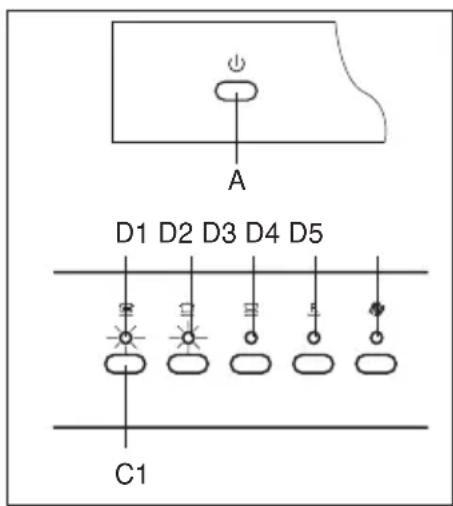

Mise en service de l'appareil

• Ouvrez le robinet d'eau.
  • Fermer la porte après avoir chargé l'appareil
• Régler le bouton MARCHE-ARRÊT “ A ” sur la position MARCHE. Tous les témoins de programmes “D1,D2, D3,D4,D5 ” s’illuminent.
• Appuyer sur le bouton de programme "C1", le témoin de programme "D1" s'illumine.
• Après 3 secondes, le témoin de programme "D1" commence à clignoter et le lave-vaisselle bipe une fois, puis le programme démarre automatiquement.

A D1 D2 D3 D4 D5 C1

Fin du programme

- Six bips indiquent que le cycle de lavage est terminé et tous les témoins de programmes s'illuminent.

Mise hors service de l'appareil

Quelques minutes après la fin du programme:

• Régler le commutateur principal "A" sur ARRÊT.
• Ouvrez la porte.
• Tourner le robinet d'eau pour le fermer. (Ne s'applique pas lorsque l'unité Aquastop a été installée)
• Une fois la vaisselle refroidie, retirez-la.

Quand l'appareil est sous tension, presser 3 secondes le bouton "A", tous les programmes seront annulés.

Interruption d'un programme

• Ouvrez la porte. Attention, il se peut que l'eau éclabousse et coule de l'appareil. Attendez que le bras d' aspersion se soit immobilisé avant d'ouvrir la porte en grand.
• Si la porte est ouverte'un signal sonore retentit 10 fois toutes les 30 secondes.
• Si le lave-vaisselle est raccordé à l'eau chaude ou s'il a déjà chauffé et que vous avez ouvert la porte, laissez-la d'abord entrebaillée quelques minutes puis refermez-la.
  Si vous ne le faites pas, elle risque de s'ouvrir toute seule sous l'effet de la dilatation.

Annuler ou modifié un cycle

• Un cycle en cours d'exécution peut seulement être modifié quand il a tourné pendant peu de temps. Plustard, le détergent a déjà été utilisé, et l'appareil a éventuellement évacué l'eau. Dans ce cas, il faudraremplir à nouveau le distributeur de détergent (voir le paragraphe "Charger le détergent").
• Pour modifier un cycle en cours, suivre les instructions contenues dans le paragraphe intitulé « Vidange », puis sélectionner le programme voulu (regarder dans le paragraphe intitulé « Mise en service de l'appareil »).

Réinitialiser la fonction de vidange

- Vous pouvez utiliser la "Réinitialiser la fonction de vidange" pour arrêter le cycle de lavage en cours en maintenant enfoncée "C1" et "C3" pendant 3 secondes ; l'appareil s'arrête alors après une phase de vidange de quelques minutes.

C1 Reset C3

Après chaque lavage

Après chaque lavage, de façon à libérer les moisissures et les odeurs susceptibles de se former à l'intérieur de l'appareil.

Débrancher l'appareil

Débranchez toujours l'appareil avant de procéder aux opérations de nettoyage ou d'entretien. Ne prenez aucun risque.

Éviter les solvants et les produits d'entretien abrasifs

Pour le nettoyage de l'extérieur et des parties en caoutchouc de l'appareil, n'utilisez en aucun cas de solvants ou de produits d'entretien abrasifs. Utilisez un chiffon imbibé d'une solution d'eau chaude et de savon.

Pour enlever les taches ou salissures présentes sur la surface intérieure de votre appareil, utilisez un chiffon que vous tremperez dans une solution d'eau et de vinaigre blanc, ou un produit d'entretien spécifique pour lave-vaisselle.

Comment déplacer votre appareil

Si vous devez déplacer votre appareil, veillez à le laisser dans la position verticale. Si cela est absolument nécessaire, il peut éventuellement être posé sur le dos.

Joints

La présence de résidus d'aliments dans les interstices des joints du lave-vaisselle constitue l'un des facteurs influençant la formation d'odeurs à l'intérieur de celui-ci. Nettoyez régulièrement les joints avec une éponge pour éviter cet inconvénient.

Ne laissez pas la porte ouverte puisqu'elle risque de vous trébucher.

En cas d'absence prolongée, il est conseillé de lancer un cycle de lavage à vide, de débrancher l'appareil, de fermer le robinet d'arrivée d'eau et de laisser la porte de l'appareil légèrement entrouverte. Cette précaution permet d'allonger la durabilité des joints et empêche la formation de mauvaises odeurs à l'intérieur du lave-vaisselle.

Un contrôle et un entretien régulier de votre machine aideront à anticiper les pannes. Vous économiserez de l'argent et de l'énervement. Pour cette raison, examinez de temps en temps soigneusement l'intérieur de votre lave-vaisselle.

Etat général de l'appareil

- Vérifiez si le compartiment de lavage présente des dépôts de graisse et de tartre.

Si vous trouvez de tels dépôts:

• Lavez la machine à fond avec du détergent.

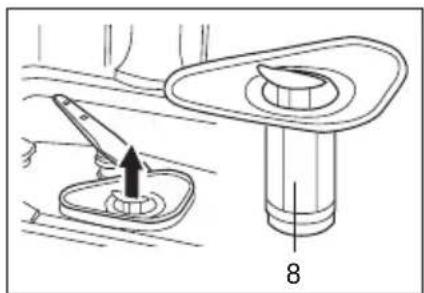

Filtres

Les filtres“ 8,9 ” empêchent les souillures grossières contenues dans l'eau de rinçage de s'approcher de la pompe.

• Apès chaque rinçage, vérifiez si les filtres présentent des résidus alimentaires; le cas échéant, nettoyez-les.
• Après avoir détaché le microfiltre “8”, vous pouvez extraire l'ensemble filtrant “9”. Enlevez les résidus puis nettoyez les filtres sous l'eau courante.
• Remettez l'ensemble filtrant "9" en place puis remettez le microfiltre "8".

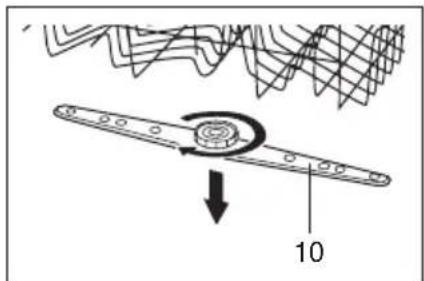

Bras pivotants d'aspersion

Le tartre et les impuretés en suspension dans l'eau de vaisselle peuvent boucher les buses; les dépôts risquent, eux, de bloquer les bras pivotants d'aspersion "10" et "11".

• Vérifiez si des résidus alimentaires bouchent les buses de sortie des bras pivotants d'aspersion.
• Le cas échéant, soulevez le bras rotatif inférieur" 11".
  • Dévissez le bras rotatif supérieur "10".
• Nettoyez les bras rotatifs sous l'eau du robinet.
• Faites réencranter le bras rotatif inférieur et revissez le bras rotatif supérieur.

Remédier soi-même aux petites pannes

L'expérience montre que la plupart des dérangements survenant à l'usage quotidien peuvent être supprimés sans avoir à appeler le service après-vente. Ceci économise évidemment des frais et remet rapidement l'appareil en bon fonctionnement. Le récapitulatif ci-après vous aidera à trouver les causes des dérangements

Dérangements...

...à la mise en service

L'appareil ne démarre pas

• Fusibles de la maison grillés.
• Fiche mâle de l'appareil débranchée de la prise secteur.
• Porte de l'appareil incorrectement fermée.
• Touche de programmation pas enfoncée.
• Robinet d'eau pas ouvert.
• Filtre du flexible d'arrivée d'eau bouché.
• Le crible se trouve sur le raccord de l'Aquastop et du flexible d'arrivée d'eau.

Attention

Les réparations ne doivent être effectuées que par un spécialiste. Des réparations inexpertes s'assortissent d'un risque de dégâts considérables et peuvent mettre en danger la vie de l'utilisateur.

...sur l'appareil

- la porte est fermée correctement.

- le tuyau de vidange est disposé trop bas.

D1 D2

D1 D4

• le tuyau de vidange n'est ni écrasé ni plié.
• le tuyau de vidange est disposé trop haut.

D1 D3 D4

• le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation est raccordé correctement ;
• l'alimentation en eau de votre habitation n'a pas été coupée et que la pression est suffisante ;
• le tuyau d'alimentation n'est ni écrasé ni plié;
• le filtre du tuyau d'alimentation n'est pas obstrué.
• le tuyau de vidange est disposé trop bas.

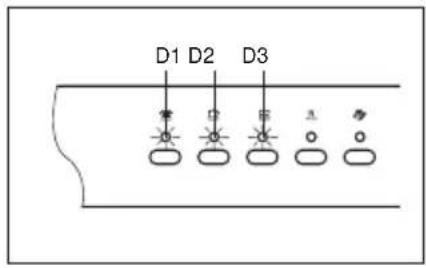

D1 D2 D3 a

Si toutes ces contrôles sont réalisés et toute fois l'erreur persisterait, veuillez mettre hors service le lave-vaisselle. Attendez quelques minutes et remettez-le en service. Si le lave-vaisselle ne fonctionne toujours pas et/ou que le problème persiste, adressez-vous à votre Service Après-vente le plus proche en indiquant :

• le type de panne ;
- le type d'appareil et le numéro du modèle (Mod...) ainsi que le numéro de série (S/N...), qui figurent sur la plaque signalétique située sur la paroi intérieure de la porte.

Le bras pivotant d'aspersion inférieur tourne difficilement

- Bras bloqué par des couverts ou par des résidus alimentaires

Le couvercle du compartiment à détergent refuse de se fermer

• Compartiment de dosage excessivement remplil.
• Mécanisme bloqué par des restes de détergent collés.

Les indicateurs de contrôle ne s'éteignent pas après le lavage

- Interrupteur principal encore en service.

Après le lavage, des restes de détergent collent dans le réservoir de dosage

- Le réservoir de dosage était mouillé au moment où vous l'avez rempli. Ne versez le détergent que dans le réservoir sec.

L'eau ne s'écoule pas à l'égout en fin de programme

• Flexible de vidange bouché ou plié.
• Pompe de vidange bloquée.
• Les filtres sont bouchés.
• Le programme n'est pas encore terminé. Attendez la fin du programme.

...Lors du lavage

Production inhabituelle de mousse

• Présence de liquide pour la vaisselle dans le dispositif de dosage du liquide de rinçage.
• Du produit de rinçage répandu peut conduire à une formation excessive de mousse lors du processus de rinçage suivant, c'est pourquoi enlevez le produit de rinçage répandu avec un chiffon.

L'appareil s'arrête pendant le lavage

• Coupure de courant.
- Alimentation en eau coupée.

Bruits de percussion pendant le lavage

- Le bras pivotant d'aspersion percute des pièces de la vaisselle.

Cliquets pendant le lavage

- Pièces de vaisselle incorrectement rangées.

Les vannes de remplissage émettent un bruit de claquement

- Ceci est dû au tracé de la conduite d'eau domestique et n'influe aucunement sur le fonctionnement de la machine. Aucun remède possible.

...vaisselle mal lavée

Des résidus alimentaires adhèrent contre la vaisselle

• Vaisselle mal rangée, les jets d'eau n'ont pas pu atteindre ses surfaces.
• Panier excessivement rempli de vaisselle.
• Les pièces de vaisselle se touchent.
• Vous n'avez pas mis assez de détergent.
• Vous avez choisi un programme de lavage pas assez puissant.
• Une pièce de vaisselle a empêché la rotation du bras pivotant d'aspersion.
• Des résidus alimentaires obstruent les buses du bras pivotant d'aspersion.
• Les filtres sont bouchés.
• Filtres incorrectement installés.
• Pompe de vidange bloquée.

Les pièces en plastique se décolorent

• Vous n'avez pas versé assez de détergent.
• Le détergent a un effet blanchisant insuffisant. Utilisez un détergent avec agent de blanchiment chloré.

Des taches en partie blanches demeurent sur la vaisselle. Les verres ont un voile laiteux

• Vous n'avez pas versé assez de détergent.
• Quantité de liquide de rinçage réglée trop faible.
• Vous n'avez pas versé de sel spécial dans l'appareil bien que l'eau soit très dure.
• L'adoucisseur d'eau est réglé trop bas.
• Vous n'avez pas correctement vissé le couvercle du réservoir de sel.
• Si vous avez utilisé un détergent sans phosphate, essayez-un au phosphate.

La vaisselle ne sèche pas

• Vous avez choisi un programme sans séchage.
• Vous avez réglé le liquide de rinçage sur une trop faible quantité.
• Vous avez sorti la vaisselle trop tôt.

Les verres n'étincellent pas

- Vous avez réglé le liquide de rinçage sur une trop faible quantité.

Les traces de thé ou rouge à lèvres ne sont pas complètement enlevées

• Le détergent a un effet blanchissant insuffisant.
• Température de lavage réglée trop basse.

Traces de rouille sur les couverts

• Couverts imparfaitement inoxydables.
  • Teneur en sel de l'eau de lavage excessive.
• Couvercle du réservoir de sel pas vissé à fond.
• Vous avez répandu trop de sel lors du remplissage de son réservoir.

Les verres prennent un voile opaque et décolorent.

Les revêtements indésirables refusent de partir

• Vous avez versé un détergent inapproprié.
• Ces verres ne sont pas lavables au lave-vaisselle.

Les verres et les couverts présentent des stries, les verres prennent un aspect métallique

- Le dosage du liquide de rinçage est réglé trop élevé.

Caractéristiques techniques

fr

Largeur	60 cm
Profondeur	60 cm
Hauteur	85 cm
Capacité	12 couverts standard
Pression de l'eau dans les conduits	0.03-1.0MPa
Tension d'alimentation	220-240V~ 50Hz
Intensité maximale du courant	13A
Puissance absorbée totale	1950W

Remarques

Remarque concernant la mise au rébut

Les appareils usagés ne sont pas des déchets dénués de valeur. Une mise au rébut respectueuse de l'environnement permet de récupérer de précieuses matières premières.

Lorsque l'ancien appareil a fini de servir, débranchez sa fiche mâle de la prise de courant, sectionnez son câble d'alimentation puis retirez-le avec la fiche.

Détruissez la serrure de la porte. Vous éviterez ainsi que les enfants ne s'enferment accidentellement à l'intérieur de l'appareil et risquent leur vie.

Pour vous parvenir, cet appareil a été conditionné dans un emballage destiné à le protéger. Tous les matériaux constitutifs de l'emballage sont compatibles avec l'environnement et recyclables.

Aidez-nous à éliminer l'emballage dans le respect de l'environnement.

Ne laissez pas les enfants jouer avec l'emballage et les pièces qui le constituent.

Ils risquent de s'étouffer dans les cartons pliants et les feuilles plastiques.

Pour obtenir les coordonnées du centre de recyclage où rapporter l'ancien appareil et l'emballage, veuillez consulter votre revendeur ou l'administration de votre municipalité.

Généralités

• Les appareils intégrés installés sous un plan de travail doivent être protégés du renversement, par exemple en les vissant au mur ou en les installant sous un plan de travail continu vissé aux meubles voisins.
  • Version pour la Suisse seulement:

l'appareil s'encastre simplement entre les parois en bois ou en plastique constitutives d'une cuisine intégrée. Si l'appareil n'est pas relié au secteur par une fiche mâle, il faut, pour satisfaire aux prescriptions de sécurité en vigueur, installer côté secteur un dispositif de coupure tous pôles présentant une ouverture d'au moins 3mm entre contacts.

Remarques concernant les essais comparatifs selon EN 50242

Rangement de la vaisselle selon cette norme

Exemple de rangement: fig. 1 et 2

Programme utilisé pour la comparaison: Lavage léger

Réglage du liquide de rincage: 5

Détergent: 5g+25g

Si le panier supérieur est réglable en hauteur, installez-le dans la position supérieure.

S'il existe des déviations par rapport aux essais comparatifs selon EN 50242 portant sur, par ex., le degré de salissure, le type de vaisselle et de couvert, contactez le fabricant de l'appareil avant le commencement des tests.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
