JUNDA 1206 BX WAV 10 - Machine à laver WALTHAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver
Marque	Waltham
Modèle	JUNDA 1206 BX WAV 10
Capacité de charge maximale	6 kg (linge sec)
Hauteur x Largeur x Profondeur	85 x 59,6 x 54 cm
Vitesse d'essorage maximale	1200 tr/min
Alimentation électrique	220-240 V ~ 50 Hz, prise avec terre 10 A
Pression d'eau requise	0,1 - 1 MPa
Programmes de lavage	Coton 90°/60°/40°, Synthétique 60°/40°/30°, Laine 40°/30°/eau froide, Lavage rapide, Rinçage, Essorage, Vidange
Fonctions supplémentaires	Départ différé (1/3/5/7h), Rinçage supplémentaire, Arrêt cuve pleine, Verrouillage enfants
Sécurité enfant	Oui (verrouillage des touches)
Type de hublot	Porte avec verrouillage automatique
Niveau sonore (estimation)	Lavage : ~60 dB, Essorage : ~75 dB
Consommation d'eau (estimation par cycle)	Environ 50 L pour un cycle coton 60°C
Classe énergétique (estimation)	A+++ (selon norme EN60456)
Type d'installation	Lavage libre (non encastrable), nécessite débridage transport
Raccordement eau	Arrivée : robinet fileté 3/4", Vidange : hauteur 60-100 cm, Ø min 4 cm
Entretien régulier	Nettoyage filtre pompe (tous 2-3 mois), filtres arrivée d'eau, bac à produits
Garantie	Garantie constructeur (standard 2 ans)

FOIRE AUX QUESTIONS - JUNDA 1206 BX WAV 10 WALTHAM

Comment installer correctement la machine à laver ?

Retirez les vis de bridage à l'arrière, réglez les pieds pour équilibrer la machine sur un sol plan. Raccordez le tuyau d'arrivée d'eau au robinet fileté 3/4" avec les filtres, et le tuyau de vidange à une hauteur de 60 à 100 cm. Branchez la prise sur une prise avec terre 10 A.

La machine ne démarre pas, que faire ?

Vérifiez que la machine est branchée, que les fusibles sont en état, qu'il y a du courant, que la porte est bien fermée (clic), que le sélecteur de programme n'est pas sur Arrêt (P) et que vous avez appuyé sur la touche Départ/Pause.

Comment utiliser la fonction départ différé ?

Sélectionnez le programme souhaité, puis appuyez plusieurs fois sur la touche de fonction jusqu'à ce que le voyant départ différé s'allume (1h, 3h, 5h ou 7h). Appuyez ensuite sur Départ/Pause pour lancer le compte à rebours.

Que signifient les codes d'erreur affichés par les voyants ?

E01 : porte mal fermée ; E02 : problème d'arrivée d'eau ; E03 : pompe/filtre bouché ; E04 : trop d'eau ; E05 : chauffage ; E06 : moteur ; E07 : carte électronique ; E08 : moteur ; E09 : tension anormale ; E10 : erreur de communication. Consultez le manuel pour les actions correspondantes.

Comment nettoyer le filtre de la pompe de vidange ?

Débranchez la machine et fermez le robinet. Attendez que l'eau refroidisse. Ouvrez le volet du filtre en bas à droite, dévissez le filtre, nettoyez-le sous l'eau, puis remettez-le en place. Recommandé tous les 2-3 mois.

Comment activer le verrouillage enfants ?

Appuyez simultanément sur les deux premières touches du panneau de commande pendant plus de 3 secondes. Les voyants Lavage, Rinçage et Essorage clignoteront 2 secondes pour confirmer. Pour désactiver, répétez la même opération.

Puis-je ouvrir la porte pendant un cycle ?

Non, la porte est verrouillée pendant le fonctionnement. Après la fin du cycle, attendez environ 2 minutes que le verrou se débloque. En cas de coupure de courant, attendez 2 minutes puis ouvrez. S'il y a de l'eau, vidangez d'abord via le filtre.

Comment sélectionner la vitesse d'essorage ?

Tournez le sélecteur de vitesse d'essorage sur la position souhaitée (0 à 1200 tr/min). Pour un essorage doux, choisissez une vitesse faible. La position 0 annule l'essorage.

Que faire si la machine vibre excessivement ?

Vérifiez que les pieds sont bien réglés et que la machine est stable. Assurez-vous que les vis de bridage ont été retirées. Répartissez correctement le linge dans le tambour. Évitez de surcharger.

Comment entretenir le bac à produits ?

Retirez le tiroir en tirant jusqu'à la butée, puis en appuyant sur le clapet du siphon. Nettoyez-le à l'eau tiède avec une brosse à dents. Rincez et séchez avant de remettre en place. Nettoyez également le siphon d'assouplissant régulièrement.

MODE D'EMPLOI JUNDA 1206 BX WAV 10 WALTHAM

mode d'emploi de machine à laver électronique

SOMMAIRE

SECTION 1: AVANT UTILISATION

• Consignes de sécurité et recommandations

SECTION 2: INSTALLATION

Démontage des vis de bridage, réglage des pieds, raccordement électrique, raccordement du tuyau d'arrivée d'eau

Raccordement du tuyau de vidange

SECTION 3 : SPÉCIFICATIONS TECHNIQUES

SECTION 4: BANDEAU DE COMMANDE

• Touche marche/arrêt
• Voyants indicateurs de fonction
• Touches de fonction, manette sélecteur de vitesse d'essorage
• Manette sélecteur de programme

SECTION 5: LAVAGE

• Préparation du lavage, fonctionnement de la machine, tableau des programmes

SECTION 6 : ENTRETIEN ET NETTOYAGE

Filtres des raccords d'arrivée d'eau, filtre du robinet de vidange, bac à produits, siphon d'assouplissant, carrosserie, tambour

SECTION 1 : AVANT UTILISATION

CONSIGNES DE SÉCURITÉ

N'utilisez ni adaptateur multiple, ni rallonge. N'utilisez pas de prise dont le cordon est endommagé ou fissuré. Si le câble électrique est endommagé, il doit impérativement être remplacé par un technicien agréé afin d'éviter tout risque d'électrocution. - Ne retirez jamais une prise en tirant sur le cordon. Retirez la prise en la prenant avec la main. - Ne branchez pas de prise en ayant les mains humides. - Ne touchez jamais la machine en ayant les mains ou les pieds humides. - N'ouvrez jamais le bac à produits lorsque la machine fonctionne. - Ne forcez jamais l'ouverture de la porte lorsque la machine fonctionne. - La machine peut atteindre des températures élevées ; ne touchez pas le hublot (en cours de lavage), ni le tuyau de vidange et l'eau en cours de vidange. - En cas de problème, débranchez d'abord la machine et fermez le robinet. Ne tentez pas de réparer la machine. Adressez-vous au service après-vente agréé le plus proche. N'oubliez pas que l'emballage de votre machine peut être dangereux pour les enfants. - Ne laissez pas vos enfants jouer avec la machine. - Ne laissez pas votre animal domestique s'approcher de la machine. - Votre machine doit uniquement être utilisée par des adultes et conformément aux instructions de ce manuel. - Votre machine est destinée à un usage domestique. La garantie ne s'appliquera pas en cas d'utilisation à des fins professionnelles. - L'appareil ne doit pas être placé sur un tapis qui pourrait obstruer la ventilation d'air sous l'appareil.

Si vous n'utilisez pas votre machine pendant un certain temps, débranchez la machine, fermez l'arrivée d'eau et laissez la porte ouverte pour laisser sécher l'intérieur de la machine et prévenir ainsi la formation de mauvaises odeurs. Les procédures de contrôle qualité ont montré qu'une certaine quantité d'eau pouvait rester dans la machine et ne nuit en rien à son bon fonctionnement.

SECTION 2 : INSTALLATION

Avant d'utiliser cette machine à laver, vérifiez les points ci-dessous. DÉMONTAGE DES VIS DE BRIDAGE

• Les vis de bridage situées à l'arrière de la machine doivent être démontées avant la mise en service de la machine.
• Dévissez les vis en tournant dans le sens inverse des aiguilles d'une montre à l'aide d'une clé appropriée. (Fig.1) Retirez les vis. (Fig.2) Ainsi que les ensembles complets de bridage (composés de 3 pièces comme indiqué sur la vue fig.2bis) en les faisant pivoter légèrement à gauche et à droite pour les retirer de leur emplacement.
• Dans les orifices où ont été retirées les vis de bridage, insérez les vis de fermeture en plastique fournies avec les accessoires. (Fig.3)
• Conservez les vis de bridage provenant de la machine. Elles pourront être utilisées pour un transport ultérieur de la machine.

RÉGLAGE DES PIEDS

N'installez pas la machine sur un tapis ou des surfaces similaires. - Pour un fonctionnement silencieux et sans vibration, placez la machine sur une surface plane, non glissante et solide. Équilibrez-la au moyen des pieds. - Desserrez l'écrou de réglage en plastique (Fig.4). Effectuez le réglage en tournant les pieds vers le haut ou vers le bas (Fig.5). - Une fois que la machine est équilibrée, serrez l'écrou de réglage en plastique en le tournant vers le haut. - Ne placez jamais de cartons, de cales en bois ou d'éléments similaires sous la machine pour compenser des irrégularités de niveau du sol.

RACCORDEMENT ÉLECTRIQUE

• Votre machine à laver fonctionne sous une tension de 220 - 240V / 50Hz.
• Le câble d'alimentation de votre machine est équipé d'une prise mâle avec terre. Cette prise doit impérativement être branchée dans une prise 10 ampères avec terre. Les fusibles de la ligne d'alimentation électrique doivent également être de 10 ampères. Si vous ne disposez pas d'une installation conforme aux normes obligatoires, il

La pression d'eau de l'ordre de 0,1-1 Mpa qui s'écoule de votre robinet permettra à votre machine de fonctionner plus efficacement. Une pression de 0,1 Mpa équivaut au débit d'eau de plus de 8 litres par minute qui s'écoule d'un robinet entièrement ouvert. - Une fois les branchements effectués, vérifiez l'absence de fuites au niveau des raccords en ouvrant entièrement le robinet. Vérifiez que le tuyau d'arrivée d'eau n'est pas plié, fissuré ou écrasé. - Vissez le tuyau d'arrivée d'eau sur le robinet fileté 3/4.

Fig.6

Fig.7

RACCORDEMENT DU TUYAU DE VIDANGE

Vérifiez que le tuyau de vidange n'est pas plié, tordu, écrasé ou étranglé. - Installez le tuyau de vidange à une hauteur d'au minimum 60 cm et d'au maximum 100 cm du sol. L'extrémité du tuyau de vidange (crosse de vidange) peut être directement fixée à l'évacuation d'eau (la dimension de la canalisation doit être d'au moins 4 cm, ainsi vous éviterez tout risque de siphonnage) ou à un dispositif spécial installé sur le système

SECTION 3 : SPÉCIFICATIONS TECHNIQUES

Capacité de charge maximale (linge sec) (kg) 6
Hauteur x Largeur x Profondeur (cm) 85*59,6*54
Vitesse maximale d'essorage (tr/min) 1200

SECTION 4 : BANDEAU DE COMMANDE

1-Bac à produits 2-Sélecteur de programme 3-Sélecteur de vitesse d'essorage 4-Voyants lumineux de fonction 5- Touche départ/pause 6- Touches de fonction

TOUCHE DÉPART / PAUSE

Cette touche est utilisée pour démarrer un programme sélectionné, ou pour mettre un programme en cours de marche sur pause.

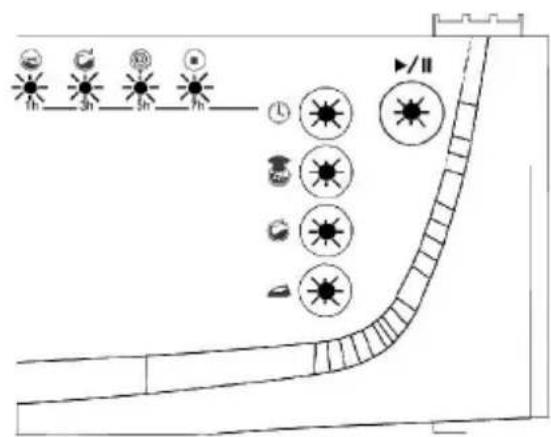

VOYANTS LUMINEUX DE FONCTION

En appuyant sur la touche départ/pause ou sur une autre touche, les voyants lumineux au-dessus des touches et du panneau de commande s'allument et indiquent la progression des programmes. Lorsqu'un de ces voyants est allumé, cela signifie qu'un certain programme est en cours. Le voyant est éteint lorsqu'une touche de fonction ou la touche départ/pause a été enclenchée, ou si la fonction sélectionnée a terminé son opération.

Les voyants lumineux sont également utilisés pour les codes d'erreur précisés au paragraphe 9.

TOUCHES DE FONCTION

Rinçage supplémentaire

Cette fonction vous permet de lancer un essorage supplémentaire pour tous les programmes de lavage.

Arrêt cuve pleine

Cette fonction est recommandée pour certains textiles (synthétiques 100%, laine ou rideaux) qui ne sont pas sortis de la machine dès la fin du programme. Elle évite le froissement du linge. Si vous appuyez sur cette touche, la première eau de rinçage n'est pas vidangée. Pour poursuivre le programme, appuyez une nouvelle fois sur la touche départ/pause.

Départ différé

La fonction départ différé vous permet de régler le démarrage de votre machine avec un délai. En fonction du délai que vous choisissez pour le démarrage du programme, appuyez sur la touche de fonction jusqu'à ce que le voyant lumineux du départ différé s'allume (1h/3h/5h/7h) sur le panneau de commande. Le voyant au-dessus de la touche de fonction va clignoter. Démarrez le programme en appuyant sur la touche départ/pause.

ATTENTION !

Si vous avez oublié de choisir une fonction supplémentaire alors que le programme de lavage a déjà démarré, appuyez sur la touche de la fonction supplémentaire que vous pouvez sélectionner. Si le voyant lumineux au-dessus de la touche reste allumé, la fonction sélectionnée sera lancée. Si le voyant reste allumé pendant un moment puis s'éteint, la fonction que vous avez sélectionnée ne sera pas lancée.

REMARQUE : Nos produits comprennent des cartes électroniques et des touches à écran tactile. Il suffit d'appuyer légèrement sur les touches pour activer les fonctions.

MANETTE SÉLECTEUR DE VITESSE D'ESSORAGE

Cette manette vous permet de régler la vitesse d'essorage de votre linge (fig. 9). Si vous positionnez la manette sur la position O, il n'y aura pas d'essorage.

REMARQUE : Veillez à un essorage approprié de votre linge fragile et délicat.

Fig.9

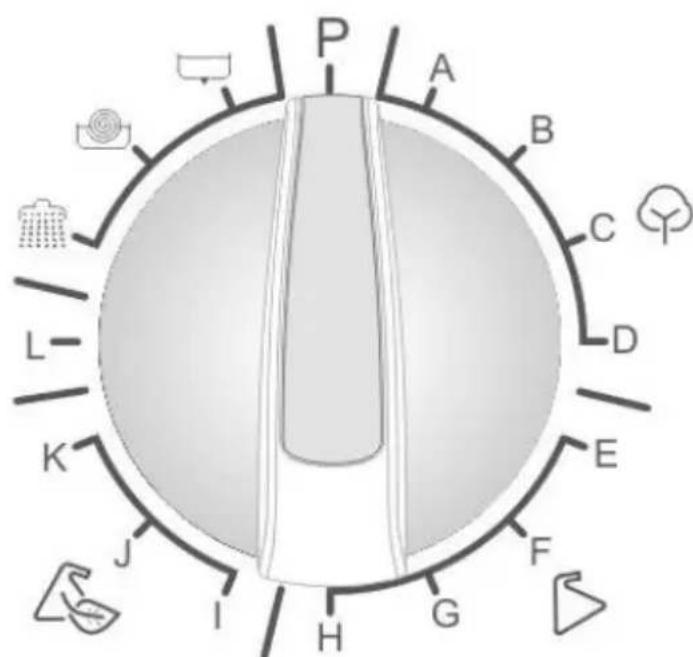

MANETTE SÉLECTEUR DE PROGRAMME

À l'aide du bouton « Program », vous avez la possibilité de sélectionner le programme avec lequel vous désirez laver vos vêtements. Vous pouvez régler le processus de sélection du programme en tournant le bouton « Program » dans les deux sens. Vous devez prendre des précautions pour que le signe de réglage du bouton « Program » soit exactement sur le programme que vous souhaitez sélectionner. Lorsque vous ramenez le bouton du programme à la position P (arrêt), votre appareil effectue une opération de vidange afin de mettre un terme (annuler) au cycle dudit programme. À la fin de cette évacuation, la machine passe en mode de veille. Vous pouvez à présent sélectionner un autre programme que vous souhaitez démarrer.

SECTION 5 : LAVAGE

• Branchez la machine. Ouvrez le robinet d'arrivée d'eau.

PRÉPARATION DU LAVAGE

Tri du linge

Triez le linge en fonction de sa matière (coton, synthétique, délicat, laine, etc.), des formations de la nature et des opérations de la vie. - Séparez impérativement le linge blanc du linge de couleur. Lavez séparément le linge de valeur neuf car il risque de déteindre au premier lavage. - Vérifiez que les poches de vos vêtements ne contiennent aucune pièce métallique. Fermez les fermetures à glissière et les boutons des vêtements. - Retirez les crochets des rideaux (métalliques ou plastiques) ou placez-les dans un sac à linge fermé. - Mettez à l'envers les pièces de linge telles que les pantalons, les tricots, t-shirts et pulls. - Placez les petites pièces de linge telles que les chaussettes et les mouchoirs dans un sac à linge.

Jusqu'à 90°C

Jusqu'à 60°C

Jusqu'à 30 °C

Non lavable en

Chargement du linge dans la machine

Les détergents

La quantité de lessive dépend des critères suivants :

• Votre consommation de lessive changera en fonction du degré de salissure de votre linge. Pour le linge légèrement sale, n'effectuez pas de prélavage et versez une petite quantité de détergent dans le compartiment n° 2 du bac à produits. Pour le linge très sale, sélectionnez un programme avec prélavage, versez 1/4 de la dose de détergent dans le compartiment n° 1 du bac à produits et la quantité restante dans le compartiment n° 2. Utilisez des lessives spécialement adaptées pour machines à laver automatiques. Les doses à utiliser pour votre linge seront précisées sur l'emballage des détergents. La quantité de lessive consommée dépend de la durée de l'eau.
• La quantité de lessive consommée dépendra également de la quantité de linge.
• Versez votre assouplissant dans le compartiment prévu à cet effet du bac à produits. Ne dépassez pas le niveau MAX sinon l'assouplissant s'écoulera dans l'eau de lavage via le siphon.
• Les assouplissants très concentrés doivent être dilués avec un peu d'eau avant de les verser dans le bac à produits. Un assouplissant très concentré bouche le siphon et empêche l'écoulement du produit.
• Vous pouvez utiliser des lessives liquides pour tous les programmes sans prélavage. Placez l'indicateur de niveau pour détergent liquide dans le second compartiment du bac à produits et dosez la quantité de lessive liquide en fonction des niveaux de cet indicateur.

METTRE LA MACHINE EN MARCHE

Sélection de programmes et de fonctions

Choisissez les programmes et fonctions supplémentaires adaptés à votre

linge, à l'aide des tableaux pages 18.

Touche Départ / Pause

En appuyant sur cette touche, vous pouvez démarrer le programme

sélectionné ou mettre un programme en cours de marche sur pause.

Lorsque le programme sélectionné démarre, le voyant lumineux au-dessus

de la touche départ/pause s'allume.

Appuyez sur la touche de pause. Le voyage au-dessus de la touche se met à diriger. Mettez la pièce en place à tâtons.

mettra à digiter. Afin de remettre le programme en marche,

en mode pause, appuyez sur la touche de démarrage.

Démarrer le programme.

• Réglez le bouton de programme sur un programme que vous souhaitez

sélectionner.

Si le programme sélectionné est un

programme de lavage, le voyant lumineux de

lavage clignotera.

Si le programme sélectionné est un programme de rinçage/essorage ou

de séchage, le voyant lumineux correspondant clignotera.

Sélectionner une fonction supplémentaire.

• Réglez le bouton de programme sur un programme que vous souhaitez sélectionner.

• Si le programme sélectionné est un programme de lavage, le voyant lumineux de lavage s'allumera.
• Si le programme sélectionné est un programme de rinçage/essorage ou de séchage, les voyants lumineux correspondants s'allumeront.

Pour sélectionner une fonction supplémentaire :

• Appuyez une fois sur la touche de fonction supplémentaire que vous souhaitez sélectionner.
• Si le voyant lumineux au-dessus de la touche de fonction reste allumé, cela signifie que vous avez sélectionné la fonction souhaitée.

• Si le voyant lumineux au-dessus de la touche de fonction clignote, cela signifie que vous ne pouvez pas utiliser la fonction supplémentaire avec le programme qui a été sélectionné.

Annuler un programme

Si vous souhaitez qu'un programme en cours se termine plus tôt :

Appuyez sur la touche départ/pause pendant 4 secondes.

• La machine lancera l'opération d'essorage nécessaire pour que le programme puisse se terminer, et le programme s'arrête ensuite. Le voyant de fin de programme restera allumé. Vous pouvez maintenant sélectionner un autre programme si vous le souhaitez.

À la fin du programme

• La machine s'arrêtera automatiquement lorsque le programme sélectionné s'est arrêté.

Le voyant de fin de programme s'allumera. Réglez le bouton de programme sur la position P (arrêt). Le verrou du hublot de la machine se déclenchera automatiquement, environ deux minutes après la fin du programme. Vous pouvez ouvrir le hublot et sortir le linge en tirant la poignée du hublot vers vous.

ATTENTION !

Si une rupture de courant a lieu au cours d'une des étapes du programme de lavage et que le courant est rétabli au bout d'un moment, votre machine reprendra le programme à partir du point d'interruption. Une telle situation ne représente aucun danger pour votre machine.

Si une rupture de courant a lieu au cours du programme de lavage, le mécanisme de verrouillage du hublot se déclenchera au bout de deux minutes. S'il y a de l'eau dans la machine, vous ne devez pas ouvrir la porte, sinon l'eau risque de s'écouler. Si vous souhaitez sortir votre linge, vous pouvez vider l'eau de la machine en suivant les instructions expliquées dans le paragraphe « Nettoyer le filtre à pompe » pages 19 et 20.

Verrouillage enfants

Votre machine est dotée d'une fonction de Verrouillage Enfants. Cette fonction permet d'éviter que le fonctionnement d'un programme ne soit affecté lorsqu'on appuie sur un bouton pendant une opération de lavage. La fonction Verrouillage Enfants sera active après que le premier et deuxième bouton du panneau de commande sont appuyés en même temps et pendant plus de trois secondes.

Vous pouvez remarquer l'activation de la fonction Verrouillage Enfants en vérifiant que les témoins de programme Lavage, Rinçage et Essorage clignotent pendant deux secondes. Pour la désactivation, vous devez appuyer sur les mêmes touches pendant plus de trois secondes. Si vous appuyez sur n'importe quelle touche lorsque le verrouillage Enfants est actif, ladite touche ne sera pas activée et vous pourrez alors voir les fonctions Lavage, Rinçage et Essorage clignoter pendant deux secondes pour indiquer que le verrouillage enfants est actif. Vous pouvez remarquer la désactivation en vérifiant que le témoin de fin (End lamp) clignote pendant deux secondes. À la fin du programme, la fonction Verrouillage Enfants sera automatiquement désactivée.

• Données fournies par l'étiquette énergie sur la base du programme testé en conformité avec la norme EN60456.

PROGRAMME COMPART. TOUCHES DE FONCTION			TYPE DE LINGE REMARQUES
A-COTON 90° 2 6			Textiles en coton et lin, moyennement sales, qui résistant aux températures elevées.	Sous-vêtements, draps, nappes, t-shirts, serviettes
B-COTON 60° (Avec prélavage)	1+2 6		Blancs et couleurs en coton et mixte, très sales.
*C-COTON 60°	2	6	Blancs et couleurs en coton et mixte, moyennement sales.
D-COTON 40°	2	6	Blancs et couleurs en coton et mixte, légèrement sales.
E-SYNTHETIQUE 60° 2 3			Textiles synthétiques ou en fibres synthétiques mélangées, moyennement sales.	Chaussettes, chemisiers en nylon
F-RIDEAUX	1+2	3	Textiles délicats tels que le tulle et les rideaux.
G-SYNTHETIQUE 40°	2	3	Textiles synthétiques ou en fibres synthétiques mélangées, légèrement sales.
H-SYNTHETIQUE 30° 2 3			Textiles synthétiques ou en fibres synthétiques mélangées, légèrement sales.
I-LAINE 40° 2 2			Lainages moyennement sales. Lavage à la main et en machine.	Lainages
J-LAINE 30° 2 2			Lainages moyennement sales. Lavage à la main et en machine.
K-LAINE EAU FROIDE	2	2	Lainages très légèrement sales. Lavage à l'eau froide à la main ou en machine.
L-LAVAGE RAPIDE 2 3			Blancs et couleurs en coton et mixte, légèrement sales.	Sous-vêtements, draps, nappes, t-shirts, serviettes
RINCAGE	Ce programme vous permet d'effectuer un rincege supplémentaire de votre linge après le cycle de lavage. Vous pouvez utiliser ce programme pour tout type de linge (recommendé pour le linge en coton).
ESSORAGE	Ce programme vous permet de lancer un essorage supplémentaire de votre linge après lavage et convient à tout type de linge. Ce programme est recommandé pour le linge en coton.
VIDANGE	Ce programme permit de vidanger l'eau sale de votre machine après lavage. Si vous souhaitez vidanger l'eau de votre machine avant la fin du programme en cours, lanceze ce programme.

SECTION 6 : ENTRETIEN ET NETTOYAGE

Débranchez votre machine. Fermez le robinet d'arrivée d'eau.

FILTRES DES RACCORDS D'ARRIVÉE D'EAU

Cette machine est équipée de 2 filtres au niveau du tuyau d'alimentation qui empêchent les impuretés et corps étrangers de pénétrer dans la machine.

L'un est situé dans le raccord côté machine et l'autre au robinet (voir pages 4 et 5). Si la machine n'est pas suffisamment alimentée en eau malgré

l'ouverture du robinet, nettoyez ces filtres.

• Démontez le tuyau d'arrivée d'eau.
• Retirez le filtre du raccord d'arrivée d'eau côté machine (à l'aide d'une pince) (Fig. 10) et lavez-les soigneusement à l'aide d'une brosse.
• Nettoyez le filtre du tuyau d'arrivée, côté robinet, en le retirant manuellement avec le joint (Fig. 11).
• Après avoir bien nettoyé les filtres, remettez-les en place de la même manière.

Fig.10 Fig.11

FILTRE DE POMPE DE VIDANGE

Le filtre de vidange protège la pompe de vidange utilisée pour évacuer les eaux usées. Il empêche les saletés diverses d'obstruer le corps de pompe et de la bloquer. Il est recommandé de nettoyer le filtre de vidange tous les 2 à 3 mois (suivant l'utilisation).

ATTENTION !

Risque de brûlure !

Laissez refroidir l'eau à l'intérieur de la pompe avant le nettoyage.

1-A①

2-A

3-A

4-A

BAC À PRODUITS

Avec le temps, les lessives peuvent causer une formation de résidus dans le tiroir à lessive et dans la fente. Retirez le tiroir à lessive de temps en temps pour nettoyer les résidus accumulés. Pour retirer le tiroir :

Tirez le tiroir jusqu'à sa butée (fig. 14) - Continuez à tirer en appuyant sur le couvercle du siphon à l'intérieur du tiroir, et retirez le tiroir de son logement (fig. 15). Nettoyez-le avec de l'eau et à l'aide d'une vieille brosse à dents. - Rassemblez les résidus à l'intérieur de la fente du tiroir en veillant à ce qu'ils ne tombent pas dans la machine. - Après avoir séché le tiroir correctement, remettez-le en place en effectuant la procédure inverse.

SIPHON D'ASSOUPLISSANT

Retirez le bac à produits. Enlevez le bouchon du siphon et nettoyez soigneusement les résidus d'assouplissant. Nettoyez et remettez le bouchon du siphon en place. Vérifiez qu'il est bien en place.

Siphon

CARROSSERIE

Après avoir débranché la machine en retirant la prise de courant, nettoyez la surface extérieure de la carrosserie de la machine à l'eau tiède additionnée d'un produit de nettoyage (non abrasif). Après rinçage à l'eau propre, essuyez avec un chiffon doux et sec.

ATTENTION

Si la machine est installée dans une pièce où la température risque d'être inférieure à 0 °C, procédez comme suit en cas de non-utilisation de la machine :

Débranchez la prise électrique de la machine. Fermez le robinet d'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet. - Placez les extrémités des tuyaux de vidange et d'arrivée d'eau dans un récipient posé sur le sol (pour vider l'eau). - Positionnez le sélecteur de programme sur "Vidange". Rebranchez la prise électrique de la machine. Le voyant début de programme s'allumera. - Démarrez le programme en appuyant sur la touche marche/arrêt. - Débranchez la machine à la fin du programme (voyant fin de programme allumé).

Ce processus vidangera l'eau résiduelle qui se trouve dans la machine et évitera la formation de glace dans la machine. Lorsque vous réutilisez cette machine, vérifiez que la température ambiante est supérieure à 0 °C.

TAMBOUR

Ne laissez pas de pièces métalliques telles que des aiguilles, des agrafes ou des pièces de monnaie à l'intérieur de la machine. Ces pièces entraînent la formation de taches de rouille dans le tambour. Pour éliminer ces taches de rouille, utilisez un produit sans chlore et suivez les instructions du fabricant.

Boissons alcoolisées : Lavez la tache à l'eau froide, puis tamponnez d'un mélange de glycérine et d'eau et rincez avec un mélange d'eau et de vinaigre.

Cirage : Grattez légèrement la tache sans abîmer le tissu, frottez avec un détergent et rincez. Si la tache persiste, frottez avec 1 volume d'alcool pur (96 degrés) mélangé à 2 volumes d'eau, puis lavez à l'eau tiède.

Thé et café : Étendez la partie tachée sur un récipient et versez de l'eau aussi chaude que possible et tolérée par le tissu. Lavez avec de la lessive si elle ne risque pas d'abîmer le tissu.

Chocolat et cacao : En trempant votre linge dans de l'eau froide, frottez la tache avec du savon ou un détergent et lavez à la température maximale tolérée par votre linge. Si une tache grasse persiste, frottez avec de l'eau oxygénée (proportion de 3 %).

Ketchup : Grattez les taches séchées sans abîmer le tissu, laissez tremper dans l'eau froide environ 30 minutes et lavez en frottant avec un détergent.

Graisse, œuf : Grattez les taches séchées et tamponnez avec une éponge ou un linge imbibé d'eau froide. Frottez avec un détergent, puis lavez avec de la lessive diluée.

Graisse, huile : Épongez les résidus. Frottez la tache avec du détergent et lavez à l'eau savonneuse tiède.

Moutarde : Tamponnez la tache avec de la glycérine. Frottez avec un détergent et lavez. Si la tache persiste, tamponnez avec de l'alcool (sur les textiles synthétiques et de couleur, utilisez un mélange d'1 volume d'alcool et de 2 volumes d'eau).

Sang : Laissez tremper votre linge dans l'eau froide environ 30 minutes. Si la tache persiste, faites-le tremper dans un mélange d'eau et d'ammoniaque (3 cuillères à soupe d'ammoniaque dans 4 litres d'eau) durant 30 minutes.

Crème, glace et lait : Laissez tremper votre linge dans l'eau froide et frottez la tache avec du détergent. Si la tache persiste, tamponnez le tissu avec une quantité appropriée de lessive. (N'utilisez pas de lessive pour le linge de couleur.)

Moissure : Les taches de moissure doivent être nettoyées aussi rapidement que possible. Lavez la tache avec un détergent. Si la tache persiste, tamponnez avec de l'eau oxygénée (proportion de 3 % -

Encre : Faites couler de l'eau froide sur la tache jusqu'à ce que l'encre soit complètement diluée. Frottez ensuite avec de l'eau citronnée et un détergent, attendez 5 minutes puis lavez.

Fruits : Étendez la partie tachée de votre linge sur un récipient et versez de l'eau froide sur la tache. Ne versez pas d'eau chaude. Tamponnez avec de l'eau froide et appliquez de la glycérine. Attendez 1 à 2 heures et rincez après avoir tamponné la tache avec quelques gouttes de vinaigre blanc.

Herbe : Frottez la partie tachée avec un détergent. Lavez avec de la lessive si elle ne risque pas d'abîmer le tissu. Frottez vos lainages avec de l'alcool. (Pour les lainages de couleur, un mélange d'1 volume d'alcool pur et de 2 volumes d'eau).

Peinture à l'huile : Appliquez un solvant sur la tache avant qu'elle ne sèche. Frottez avec un détergent et lavez. Roussi : Si le tissu le permet, lavez avec de la lessive. Pour les

Roussi : Si le tissu le permet, lavez avec de la lessive. Pour les lainages, placez un linge imbibé d'eau oxygénée sur la tache et repassez en intercalant un linge sec entre le fer et le linge imbibé. Rincez soigneusement puis lavez.

PROBLEME CAUSE EVENTUELLE POUR Y REMEDIER
Votre machine ne démarre pas.	Elle est débranchée. Branchéz la machine.
	Les fusibles sont défectueux.	Changez les fusibles.
	Il y a une panne de courant.	Vérifiéz s'il y a du courant.
	Vous n'avez pas appuyé sur la touche marche/arrêt.	Appuyez sur la touche marche/arrêt.
	Le sélecteur de programme est positionné sur O (arrêt).	Positionnez le sélecteur de programme sur le programme de votrechoix.
	Le hublot est mal fermé.	Fermez correctement la porte. Vous devez entendre le clic.
Votre machine ne se remplit pas d'eau.	Le robinet d'acciviée d'eau est fermé.	Ouvrez le robinet d'eau.
	Le tuyau d'acciviée d'eau est plié.	Vérifiéz le tuyau d'acciviée d'eau.
	Le tuyau d'acciviée d'eau est bouché.	Nettoyez les filtres du tuyau d'acciviée d'eau. (*)
	Les filtres du raccord d'acciviée d'eau sont bouchés.	Nettoyez les filtres du raccord d'acciviée d'eau. (*)
	Le hublot est mal fermé.	Fermez correctement la porte. Vous devez entendre le clic.
Votre machine ne vidange pas.	Le tuyau de vidange est bouché ou plié.	Vérifiéz le tuyau de vidange.
	Le filtre de pompé est bouché.	Nettoyez le pompé de filtre de vidange. (*)
	Le linge est mal réparti à l'intérieur de la machine.	Répartissez correctement le linge à l'intérieur de la machine.
Votre machine vibre.	Les pieds de la machine ne sont pas régliés.	Réglez les pieds. (*)
	Les vis de bridage ne sont pas retirées.	Retirez les vis de bridage. (*)

( ) Voir la section sur l'entretien et le nettoyage de la machine. ( * ) Voir la section concernant l'installation de la machine.

PROBLEME CAUSE EVENTUELLE POUR		Y REMEDIER
Votre machine vibre.	La machine contient une petite quantité de linge.	Cela n'empêche pas la machine de fonctionner.
	Une quantité excessive de linge a été chargée dans la machine ou le linge est mal réparti.	Ne dépassez pas la quantité recommendée de linge et répartissez correctement le linge dans la machine.
	La machine touche un objet dur.	Evitez que la machine ne touche un mur ou des meubles.
Formation excessive de mousse dans le bac à produits.	You'veAzEffectué trop de lessive.	Appuyez sur la touche marche/arrêt. Pour arrêté la formation de mousse, diluez une cuillère à soupe d'assouplissant dans 1⁄2 litre d'eau et versez le mélange dans le bac à produits. Attendez 5 à 10 minutes et appuyez sur la touche marche/arrêt. Veillez à utiliser la quantité appropriée de lessive lors du prochain lavage.
	Youn'avez pasutilisé la lessive qui convient.	Utilisez uniquement les lessives destinées aux machines entièrement automatiques.
Les résultats de lavage ne sont pas satisfaisants.	Votrelinge est trop sale pour le programme que vous avez sélectionné.	Sélectionnez un programme approprié. (voir Tableau 1)
	La quantité de détergent utilisée n'est pas suffisante.	Utilisez une quantité plus importante de dessive en fonction du linge.
PROBLEME CAUSE EVENTUELLE POUR Y REMEDIER
Les résultats de lavage ne sont pas satisfaisants.	Une quantité de linge supérieure à la capacité maximale a été chargée dans la machine.	Ne dépassez pas la capacité de charge maximale de la machine.
	Votre eau est peut-être dure.	Utilisez la quantité de lessive indiquée par le fabricant.
	Le linge est mal réparti dans la machine.	Répartissez correctement le linge dans la machine.
La machine vidange)dès qu'elle est remplie.	L'extrémité du tuyau de vidange est trop BASSE par rapport à la machine.	Placez le tuyau de vidange à une hauteur appropriée. (*)
You ne voyagez pas d'eau dans le tambour durant le lavage.	Ce n'est pas une panne. L'eau se trouve dans la partie inférieure du tambour.	-
Le linge présente des traces de détergent.	Les résidus de certains détergents non dissous dans l'eau peuvent adhérer au linge et former des taches blanches.	Positionnez le sélecteur de programme sur "Rinçage" et lancez un rinzage supplémentaire ou éliminez les taches après séchage à l'aide d'une Brosse. Mettez moins de dessive au prochain lavage.
Le linge présente des taches grises.	Ces taches peuvent être dues à de l'huile, de la crème ou de la pommade.	Lors du prochain lavage, utilisez la quantité maximale de dessive mentionnée par le fabricant de détergent.

( ** ) Voir la section concernant l'installation de la machine.

PROBLÈME CAUSE ÉVENTUELLE POUR Y REMÉDIER

L'essorage ne démarre pas ou démarre tardivement.

Ce n'est pas une panne. Le système de contrôle de la répartition de charge est peut-être en cours.

Le système de contrôle de la répartition de charge procédera à une répartition plus équilibrée de votre linge. Dès que la répartition sera effectuée, l'essorage démarrera. Lors du prochain lavage, veillez à bien répartir votre linge dans la machine.

SECTION 9 : SYSTÈME AUTOMATIQUE DE DÉTECTION DES ERREURS

Votre machine est équipée de systèmes de contrôle permanent du processus de lavage qui prendront les précautions nécessaires et vous avertiront en cas de problème.

CODE D'ERREUR	VOYANT INDICATEUR D'ERREUR	ERREUR PROBABLE	MESURE À PRENDRE
E01	Les voyants 1 et 2 clignotent.	Le hublot n'est pas correctement fermé.	Fermez le hublot correctement de manière à entendre un cig. Si le problème persiste, éteignez la machine, débranche-la, et contactez le service agréé le plus proche.
E02	Les voyants 1 et 3 clignotent.	Le niveau d'eau de votre machine est bas. La pression de votre alimentation d'eau est basse ou bloquée.	Tournez le robinet jusqu'àu bout. Vérifiez si l'eau a été coupée. Si le problème persiste, la machine s'arrêtea automaquemen t au bout d'un moment.
E03	Les voyants 1 et 4 clignotent.	La pompe est défaillante ou le filtré à pompe est bloqué.	Nettoyez le filtré à pompe. Si le problème persiste, contactez le service agréé le plus proche. (*)
E04	Les voyants 2 et 3 clignotent.	Il y a une quantité d'eau excessive dans votre machine.	Votre machine videra automatiquem t l'eau. Une fois la vidange d'eau terminée, eteignez la machine, débranche-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.

CODE D'ERREUR	VOYANT INDICATEUR D'ERREUR	ERREUR PROBABLE	MESURE À PRENDRE
E05	Les voyants 2 et 4 clignotent.	Le chauffage de la machine ou le capteur de chaleur est défaillant.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E06	Les voyants 3 et 4 clignotent.	Le moteur est défaillant.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E07	Les voyants 1,2 et 3 clignotent.	La carte électronique est défaillante.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E08	Les voyants 2,3 et 4 clignotent.	Le moteur est défaillant.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E09	Les voyants 1,2 et 4 clignotent.	La tension de réseau est trop élevée ou trop faible.	Si la tension de réseau est plus faible que 150V ou plus élevé que 260V, votre machine s'arrêtea automaquement t. Lorsque la tension de réseau est rétablie, la machine se remet en marche.
E10	Les voyants 1,3 et 4 clignotent.	Erreur de communicati on.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.

SECTION 10 : SYMBOLES INTERNATIONAUX TEXTILES

40°
Température de lavage	Lavage interdit (lavage à la main)	Repassage doux	Repassage moyen

Repassage fort	Repassage interdit	Pas de séchage en tambour	Séchage étendu

III	-	×	Cl
Sans repassage Séchage à plat Javel	interdit Chlorage

F	P	A
Symboles de nettoyage à sec. Les lettres indiquent le type de solvant à utiliser. Le linge portant ces symboles ne doit pas être lavé en machine, sauf mention contraire apposée sur l'étiquette

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet article, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
