Caractéristiques	Détails
Type de machine	Machine à laver
Capacité de lavage	7 kg
Vitesse d'essorage	1200 tr/min
Classe énergétique	A+++
Programmes de lavage	Éco, rapide, délicat, laine, synthétique
Dimensions (L x P x H)	60 x 55 x 85 cm
Panneau de contrôle	Écran LED avec boutons de sélection
Consommation d'eau	40 litres par cycle
Poids	70 kg
Maintenance	Nettoyage régulier du filtre et du tambour
Sécurité	Système de verrouillage de porte, protection anti-débordement
Garantie	2 ans

FOIRE AUX QUESTIONS - WAL 1207 A WALTHAM

La machine à laver ne s'allume pas, que faire ?

Vérifiez que la machine est bien branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Le tambour ne tourne pas pendant le lavage, que faire ?

Vérifiez que le chargement de linge n'est pas déséquilibré. Si c'est le cas, redistribuez le linge de manière uniforme dans le tambour.

La machine à laver fuit, que dois-je vérifier ?

Vérifiez les tuyaux d'arrivée et de vidange pour détecter d'éventuelles fissures ou déconnexions. Assurez-vous également que le joint de porte est en bon état.

L'eau ne s'évacue pas après le lavage, que faire ?

Vérifiez le filtre de pompe pour vous assurer qu'il n'est pas obstrué. Nettoyez-le si nécessaire et vérifiez également que le tuyau de vidange n'est pas plié ou obstrué.

Les cycles de lavage prennent trop de temps, est-ce normal ?

Certains cycles peuvent durer plus longtemps en raison de l'option d'économie d'énergie. Vérifiez le programme sélectionné et choisissez un cycle plus rapide si besoin.

La machine émet un bruit bizarre pendant le fonctionnement, que faire ?

Vérifiez s'il y a des objets étrangers dans le tambour ou dans le filtre. Si le bruit persiste, il peut s'agir d'un problème mécanique, contactez un technicien.

Comment nettoyer le filtre de ma machine à laver WALTHAM WAL 1207 A ?

Pour nettoyer le filtre, ouvrez le panneau d'accès, retirez le filtre et rincez-le à l'eau claire. Assurez-vous qu'il n'y a pas de débris avant de le remettre en place.

La machine à laver ne prend pas de détergent, que faire ?

Assurez-vous que le tiroir à détergent n'est pas obstrué et qu'il est correctement inséré. Utilisez uniquement le type de détergent recommandé dans le manuel.

Comment réinitialiser ma machine à laver WALTHAM WAL 1207 A ?

Pour réinitialiser la machine, débranchez-la pendant environ 5 minutes, puis rebranchez-la. Cela peut résoudre certains problèmes électroniques.

MODE D'EMPLOI WAL 1207 A WALTHAM

mode d'emploi de machine à laver électronique

SOMMAIRE

SECTION 1 : AVANT UTILISATION

• Consignes de sécurité
• Recommendations

SECTION 2 : INSTALLATION

• Démontage des vis de bridage
• Réglage des pieds
  Raccordement électrique
  Raccordement du tuyau d'arrivée d'eau
  Raccordement du tuyau de vidange

SECTION 3 : SPECIFICATIONS TECHNIQUES

SECTION 4: BANDEAU DE COMMANDE

• Touche marche/arrêt
• Voyants indicateurs de fonction
• Touches de fonction
• Manette sélecteur de vitesse d'essorage
• Manette sélecteur de programme

SECTION 5:LAVAGE

• Préparation du lavage
• Fonctionnement de la machine
  Tableau des programmes

SECTION 6:ENTRETIEN ET NETTOYAGE

• Filtres des raccords d'arrivée d'eau
  Filtre de pompe de vidange

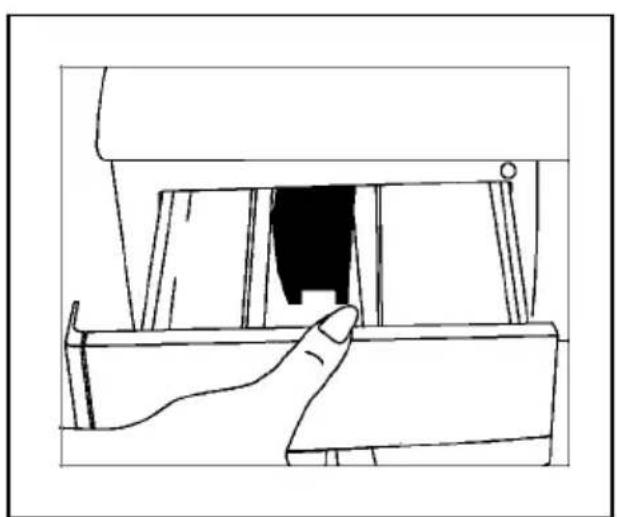

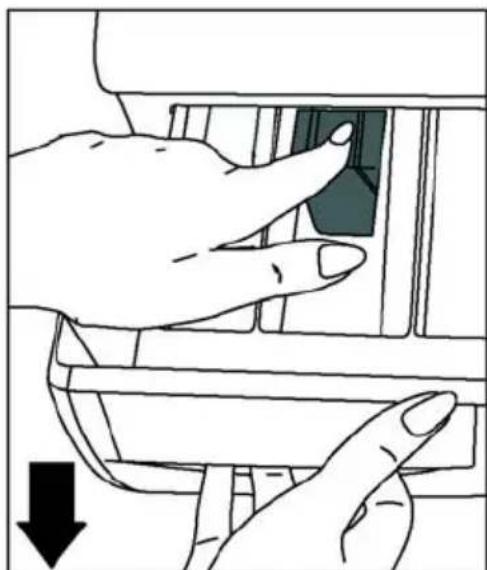

• Bac à produits

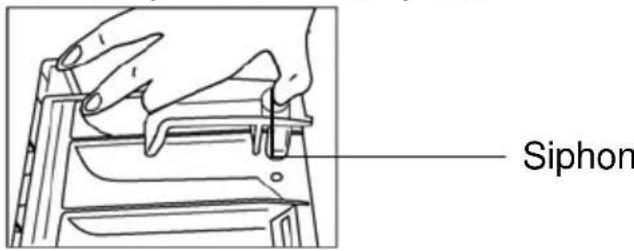

  Siphon d'assouplissant
• Carrosserie
  Tambour
• Elimination du calcaire

SECTION 7:INFORMATIONS PRACTIQUES

SECTION 8 : QUE FAIRE EN CAS DE PANNE

SECTION 9: SYSTEME AUTOMATIQUE DE DETECTION DES ERREURS

SECTION 10 : SYMBOLES INTERNATIONALAUX TEXTILES

SECTION 1: AVANT UTILISATION

CONSIGNES DE SECURITE

• N'utilisez ni adaptateur multiple, ni rallonge.
  N'utilisez pas de prise dont le cordon est endommagé ou fissure.
• Si le cable électrique est endommagé, il doit impératifement être remplace par un technicien/agréé afin d'éviter tout risque d'électrocution.
• Ne retirez jamais une prise en tirant sur le cordon. Retirez la prise en la prénant avec la main.
• Ne branchez pas de prise en ayant les mains humides.
• Ne touchez jamais la machine en ayant les mains ou les pieds humides.
  N'ouvrez jamais le bac à produits lorsque la machine fonctionne.
• Ne forcez jamais l'ouverture de la porte lorsque la machine fonctionne.
• La machine peut atteindre des températures élevées ; ne touche pas le hublot (en cours de lavage), ni le tuyau de vidange et l'eau en cours de vidange.
• En cas de problème, débranchez d'abord la machine et fermez le robinet. Ne tentez pas de réparer la machine. Adressez-vous au service après-vente/agréé le plus proche.
• N'oubliez pas que l'emballage de votre machine peut être dangereux pour les enfants.
• Ne laissez pas vos enfants jouer avec la machine.
• Ne laissez pas votre animal domestique s'approcher de la machine.
• Voiture machine doit uniquement etre utilisée par des adultes et conformément aux instructions de ce manuel.
• Notre machine est destinée à un usage domestique. La garantie ne s'appliquera pas en cas d'utilisation à des fins professionnelles.
• L'appareil ne soit pas etre place sur un tapis qui pourrait obstruer la ventilation d'air sous I'appareil.

RECOMMANDATIONS

• Une lessive ou un assouplissant qui reste longtemps au contact de l'air sechera et collera au bac à produits. Pour éviter cet inconvenient, versez le détergent ou l'assouplissant dans le bac à produits juste avant de démarrer le lavage.
  Utilisez uniquement la fonction prélavage pour les vêtements très sales.
• Ne dépassez pas la capacité de charge maximale.

Si vous n'utilise pas votre machine pendant un certain temps, débranchez la machine, fermez l'arrivée d'eau et laissez la porte ouverte pour laisser secher l'intérieur de la machine et prévenir ainsi la formation de mauvaises odeurs.
- Les procédures de contrôle qualité ont montré qu'une certaine quantité d'eau pouvait rester dans la machine et ne nuit en rien à son bon fonctionnement.

SECTION 2: INSTALLATION

Avant d'utiliser votre machine à laver, vérifiez les points ci-dessous.

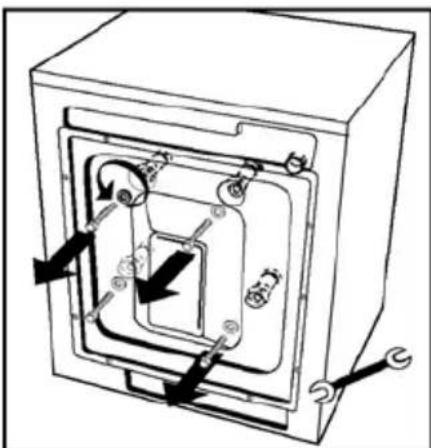

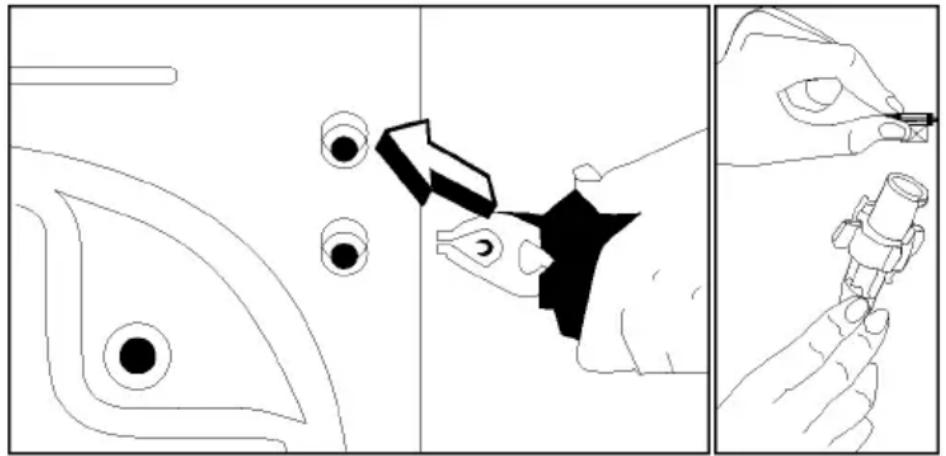

DEMONTAGE DES VIS DE BRIDAGE

• Les vis de bridage situées à l'arrière de la machine doivent être démontées avant la mise en service de la machine.
• Dévissez les vis en tournant dans le sens inverse des aiguilles d'une montre à l'aide d'une clé appropriée. (Fig.1)
  Retirez les vis. (Fig.2)
• Dans les orifices d'ou ont eté retirees les vis de bridage, inserez les vis de fermeture en plastique fournies avec les accessoires. (Fig.3)
• Conservez les vis de bridage provenant de la machine. Elles pourront être utilisées pour un transport ultérieur de la machine.

Fig. 2
Fig. 1

Fig. 3

REGLAGE DES PIEDS

N'installez pas la machine sur un tapis ou des surfaces similaires.
- Pour un fonctionnement silencieux et sans vibration, placez la machine sur une surface plane, non glissante et solide.
- Equilibrez au moyen des pieds.
- Desserrez l'écrou de réglage en plastique (Fig.4).
- Effectuez le réglage en tournant les pieds vers le haut ou vers le bas (Fig.5)
- Une fois que la machine est équilibrée, serrez l'écrou de réglage en plastique en le tournant vers le haut.
- Ne placez jamais de cartons, de cales en bois ou d' éléments similaires sous la machine pour compenser des irrégularités de niveau du sol.

RACCORDEMENT ELECTRIQUE

• Voitre machine à laver fonctionne sous une tension de 220 - 240V / 50Hz.
• Le cable d'alimentation de votre machine est équipé d'une prise môle avec terre. Cette prise doit impérativement être branchée dans une prise 10 ampères avec terre. Les fusibles de la ligne d'alimentation électrique doivent également être de 10 ampères. Si vous ne disposez pas d'une installation conforme aux normes obligatoires, il faudra la faire modifier par unElectricien qualifié.
• Notre société se dégage de toute responsabilité en cas de dommages eventuels résultat d'une'utilisation sans mise à la terre.

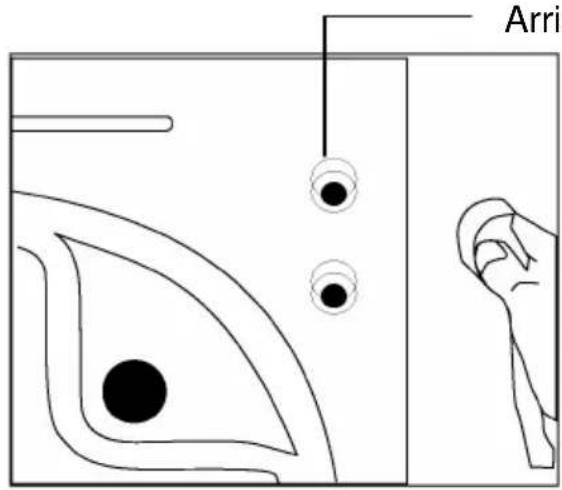

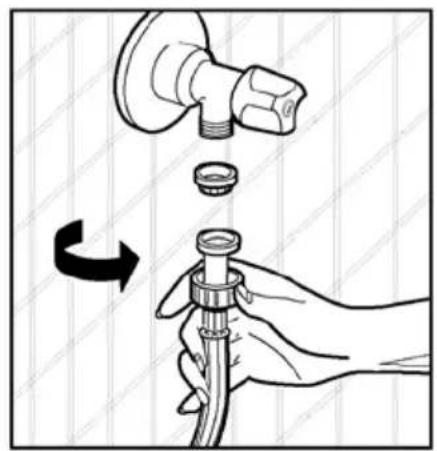

RACCORDEMENT DU TUYAU D'ARRIVEE D'EAU

• Voitre machine est prévue pour être branchée sur une arrivée d'eau froide.
  Pour éviter toute fuite au niveau des raccords, 2 joints (dont un avec filtré) sont fournis avec le tuyau.

• Branchez le raccord (coudé) du tuyau d'arrivée d'eau à l'arrêt de la machine avec 1 joint (fig.6) et l'autre raccord (droit) au robinet avec le joint avec filtré (fig.7). En cas de doute, faites brancher la machine par un installateur qualifié.

• Une pression d'eau de 1-10 bars assurera un fonctionnement correct de votre machine. (1 bar = plus de 8 litres/minute avec un robinet entièrement ouvert).

• Une fois les branchements effectués, vérifie l'absence de fuites au niveau des raccords en ouvrant entièrement le robinet.
  Vérifiez que le tuyau d'arrivée d'eau n'est pas pié, fissuré ou écrasé.
• Vissez le tuyau d'arrivée d'eau sur le robinet filtré 3"/4.

Fig.6
Arrivée d'eau froide (raccord à filtré blanc)

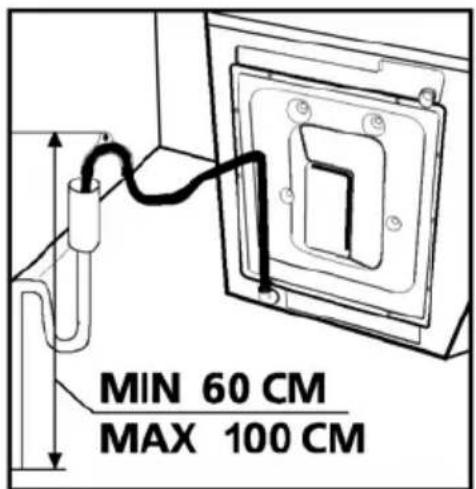

RACCORDEMENT DU TUYAU DE VIDANGE

• Vérifiez que le tuyau de vidange n'est pas pié, tordu, écrasé ouétiré.
• Installlez le tuyau de vidange à une hauteur d'au minimum 60 cm et d'au maximum 100 cm du sol
• L'extrémité du tuyau de vidange (crosse de vidange) peut être directement fixée à l'évacuation d'eau (la dimension de la canalisation doit être d'au moins 4 cm, ainsi vous éviterez tout risque de siphonnage) ou à un dispositif spécial installé sur le système d'écoulement du lavabo (il doit être correctement fixé). (fig. 8)
• Ne rallongez le tuyau de vidange en ajoutant des éléments supplémentaires.

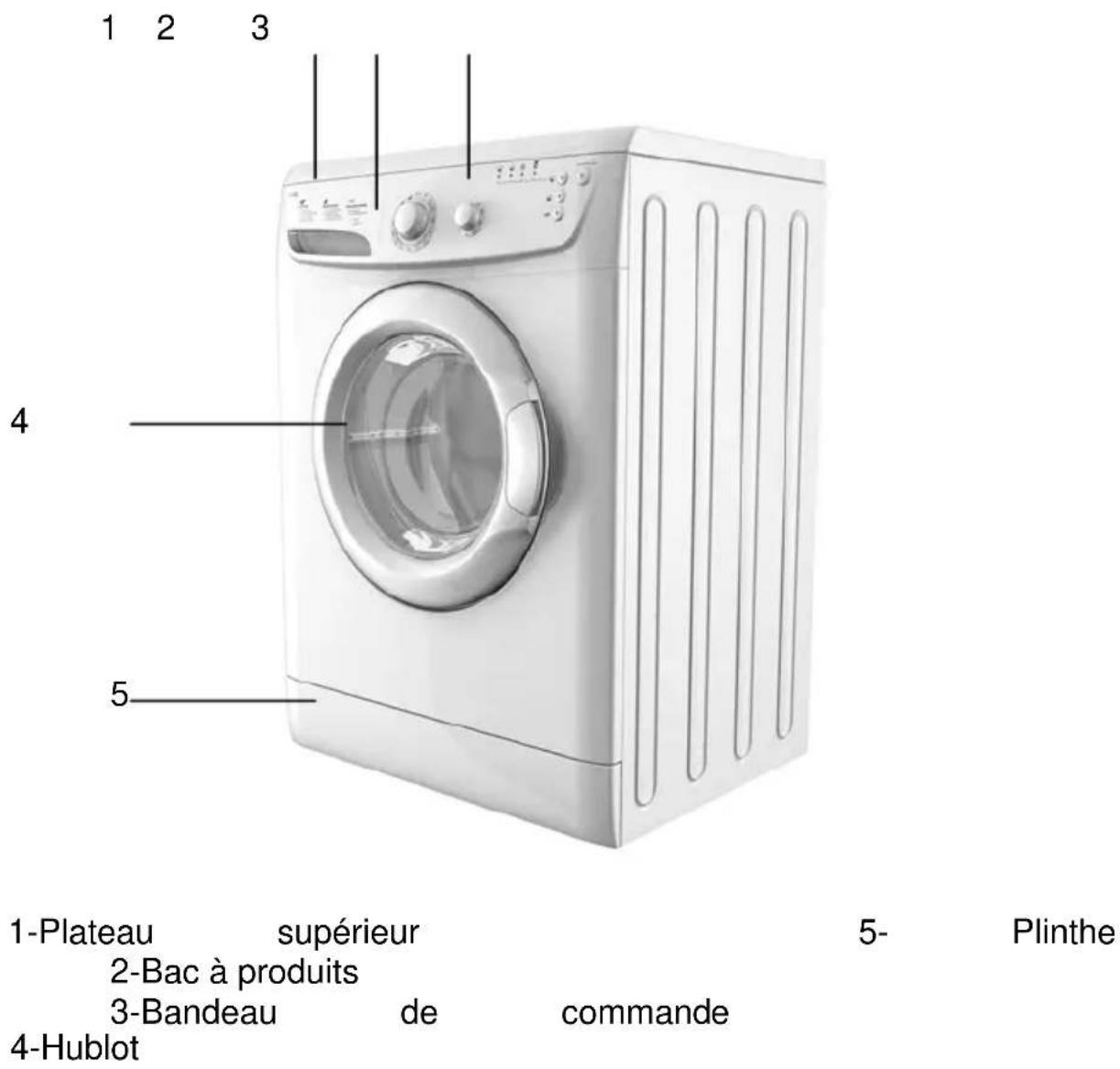

SECTION 3 : SPECIFICATIONS TECHNIQUES

	WAL 1207 A
Capacité de charge maximale (linge sec) (kg) 7
Hauteur x Largeur x Profondeur (cm) 85*59,6*57
Vitesse maximale d'essorage (tr/min) 1200
Pression d'eau admise pour l'installation 1 à 10 Bar

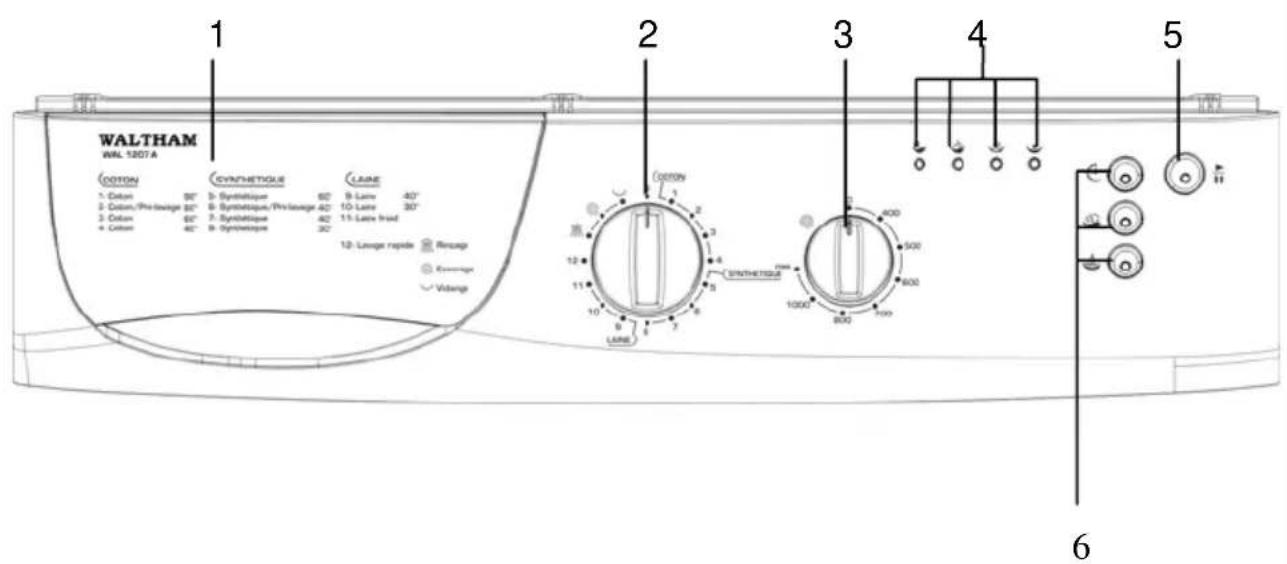

SECTION 4 : BANDEAU DE COMMANDE

1-Bac à produits

2-Sélecteur de programme
3-Sélecteur de vitesse d'essorage

4-Voyants lumineux de fonction

5- Touchedepart/pause
6- Touches de fonction

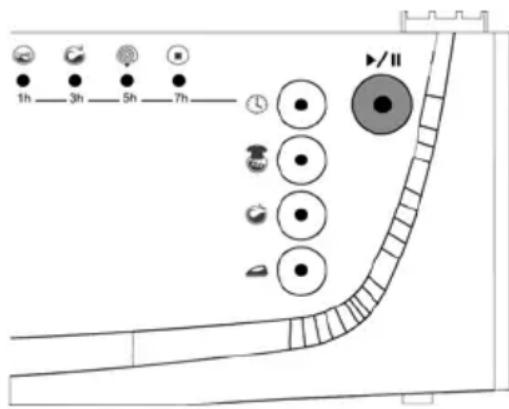

TOUCHÉ DÉPART / PAUSE

Cette touche est utilisée pour démarrer un programme sélectionné, ou pourmettre un programme en cours de marche sur pause.

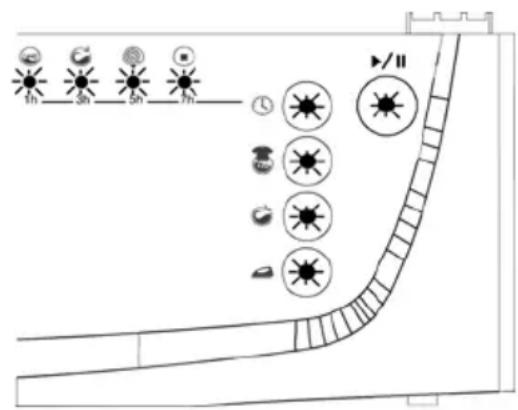

VOYANTS LUMINEUX DE FONCTION

En appuyant sur la touche départ/pause ou sur une autre touche, les voyants lumineux au-dessus des touches et du panneau de commande s'allument, et indiquent la progression des programmes. Lorsqu'un des ces voyants est allumé, cela signifie qu'un certain programme est en cours. Levoyant est étéint lorsqu'une touche de fonction ou la touche départ/pause a été enclenchée, ou si la fonction selectionnée a terminé son opération.

Les voyants lumineux sont également utilisés pour les codes d'erreur précisés au paragraph 9.

TOUCHES DE FONCTION

Arrêt cuve pleine

Cette fonction est recommendée pour certains textiles (synthétiques 100% , laine ou rideau) qui ne sont pas sortis de la machine dés la fin du programme. Elle évite le froissement du linge. Si vous appuyez sur cette touche, la dernière eau de rincege n'est pas vidangée. Pour poursuivre le programme, appuyez une nouvelle fois sur la départ pause touche.

Rinçage supplémentaire

Cette fonction vous permet de lancer un essorage supplémentaire pour tous les programmes de lavage.

Départ différé

La fonction départ différé vous permet de régler le démarrage de votre machine avec un délai. En fonction du délai que vous désissez pour le démarrage du programme, appuyez sur la touche de fonction jusqu'à ce que le voyant lumineux de la département différé s'allume (1h/3h/5h/7h) sur le panneau de commande. Le voyageant au-dessus de la touche de fonction va clignoter. D'émarrez le programme en appuyant sur la touche départ/pause.

ATTENTION!

Si vous avez oublié deCHOISIR une fonction supplémentaire alors que le programme de lavage a déjà demarré, appuyez sur la touche de la fonction supplémentaire que vous pouze selectionner. Si levoyant lumineux au-dessus de la touche reste allumé, la fonction selectionnée sera lancée. Si levoyant reste allumé pendant un moment puis s'eteint, la fonction que vous avez selectionnée ne sera pas lancée.

REMARQUE : Nos produits comprennent des cartes électroniques et des touches à écran tactile. Il suffit d'appuyer légalément sur les touches pour activer les fonctions.

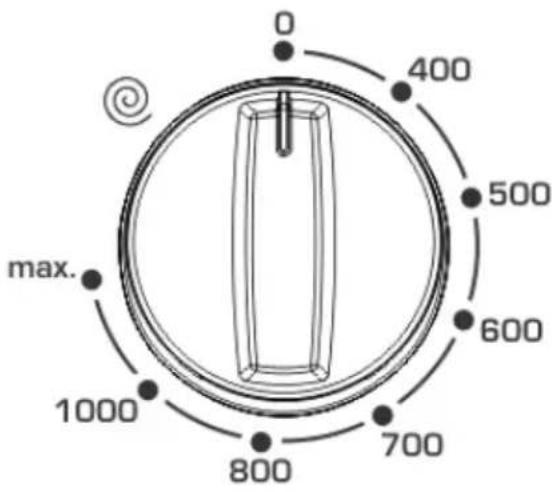

MANETTE SELECTEUR DE VITESSE D'ESSORAGE

Cette manette vous permet de régler la vitesse d'essorage de votre linge (fig.9). Si vous positionnez la manette sur la position O, il n'y aura pas d'essorage.

REMARQUE: Veillez à un essorage approprié de votre linge fragile et délicat.

Fig.9

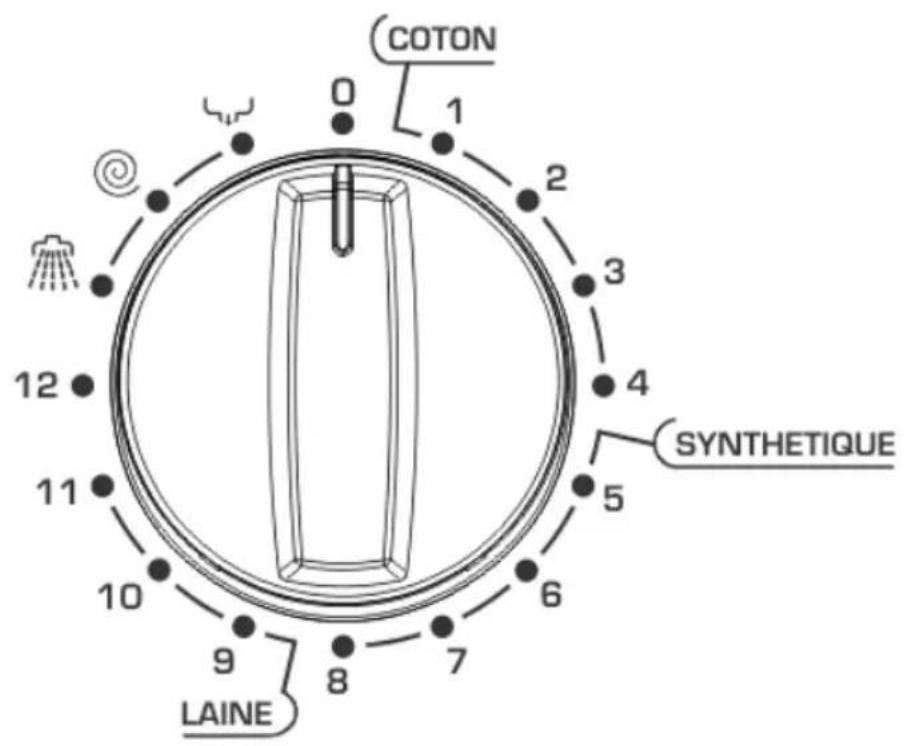

MANETTE SELECTEUR DE PROGRAMME

À l'aide du bouton « Program », vous avez la possibilité de sélectionner le programme avec lequel vous désirez laver vos vêtements. Vous pouvez régler le processus de selection du programme en tournant le bouton « Program » dans les deux sens. Vous devez prendre des précautions pour que le signe de réglage du bouton « Program » soit exactement sur le programme que vous VOULEZ sélectionner. Lorsque vous ramenez le bouton du programme à la position STOP (arrêt), votre apparéil effectue une opération de vidange afin demettre un terme (annuler) au cycle dudit programme. À la fin de cette évacuation, la machine passé en mode de veille. Vous pouvez à présent sélectionner un autre programme que vous souhaitez démarrer.

SECTION 5 : LAVAGE

• Branchez la machine.
• Ouvrez le robinet d'arrivée d'eau.

PREPARATION DU LAVAGE

Tri du linge

• Triez vous linge en fonction de sa matière (coton, synthétique, delicat, laine, etc.), des températures de lavage et du degré de salissure.
• Séparez impératifement le linge blanc du linge de couleur.
• Lavez séparément le linge de couleur neuf car il risque de déteindre au premier lavage.
• Vérifiez que les poches de vos vêtements ne contiennent aucune piece métallique.
• Fermez les fermétures à glissière et les boutons des vêtements.
• Retirez les crochets des rideaux (metalliques ou plastiques) ou placez-les dans un sac à linge fermé.
• Mettez à l'envers les pieces de linge telles que les pantalons, les tricots, t-shirts et pulls.
• Placez les petites pieces de linge telles que les chaussettes et les mouchoirs dans un sac à linge.

Jusqu'à 90

C

Jusqu'à 60 °Cine

Jusqu'à 30 °C

Non lvable en

Chargement du linge dans la machine

• Ouvrez le hublot de votre machine.
• Mettez le linge dans la machine en veillant à bien le répartir.
• Mettez chaque vêtement séparément.
• En refermant le hublot de la machine, vérifie qu'aucun vêtement n'est resté coincide entre la porte et le joint du hublot.
• Fermez soigneusement le hublot de votre machine, faute de quoi la machine ne demarrera pas le programme de lavage.

Les détergents

La quantité de lessive dépend des critères suivants :

• Notre consommation de lessive changera en fonction du degré de salissure de votre linge. Pour le linge légèrement sale, n'effectuez pas de prélavage et versez une petite quantité de détergent dans le compartment n^2 du bac à produits.
• Pour le linge très sale, Sélectionnez un programme avec prélavage, versez 14 de la dose de détergent dans le compartment n° 1 du bac à produits et la quantité restante dans le compartment n° 2.
• Utilisez des lessives spécialement adaptées pour machines à laver automatiques. Les doses à utiliser pour votre linge seront précisées sur l'emballage des détergents.
• La quantité de lessive consommée dépend de la durée de l'eau.
• La quantité de lessive consommée dépendra également de la quantité de linge.
• Versez votre assouplissant dans le compartment prévu à cet effet de votre bac à produits. Ne dépassez pas le niveau MAX sinon l'assouplissant s'écoulera dans l'eau de lavage via le siphon.
• Les assouplissants très concentrés doivent être dilués avec un peu d'eau avant de les verser dans le bac à produits. Un assouplissant très concentré bouche le siphon et empêche l'écoulement du produit.
• Vous pouvez utiliser des lessives liquides pour tous les programmes sans prélavage. Placez l'indicateur de niveau pour détergent liquide dans le second compartment du bac à produits et dosez la quantité de dessive liquide en fonction des niveaux de cet indicateur.

METTRE LA MACHINE EN MARCHE

Sélection de programmes et de fonctions

Choisissez les programmes et fonctions supplémentaires adaptés à votre linge, à l'aide des tableaux pages 17. Lors de la première utilisation, Sélectionnez votre programme et appuyez sur le bouton "Départ/pause/stop" pendant 4 secondes avant de procéder au chargement de la machine.

Cette étape est nécessaire pour enlever l'eau qui aurait pu pénétré après les derniers tests de production.

Touché Départ / Pause

En appuyant sur cette touche, vous pouvez démarrer le programme sélectionné oumettre un programme en cours de marche sur pause.

Lorsque le programme sélectionné démarre, le voyant lumineux au-dessus de la touche départ/pause s'allume.

Lorsque vous souhaitezmettreleprogramme selectionné sur pause,appuyez une fois sur la touche depart/pause.Levoyant au-dessus de la touche se mettra à clignoter.Afin de remmettre le programme en marche à partir de ce point de pause,appuyez de nouveau sur la touche depart/pause.

Démarrer le programme

• Réglez le bouton de programme sur un programme que vous souhaitez sélectionner.

• Si le programme sélectionné est un programme de lavage, le voyant lumineux de lavage clignotera.

• Si le programme sélectionné est un programme de rinceage/essorage ou de sechage, le voyant lumineux correspondant clignotera.

• Démarrez le programme sélectionné en appuyant sur la touche départ/pause.
• Lorsque vous démarrez le programme en appuyant sur la touche départ/pause, les voyants lumineux s'allumeront, indiquant ainsi que la touche départ/pause est enclenchée et que le lavage est en marche.

Sélectionner une fonction supplémentaire

• Réglez le bouton de programme sur un programme que vous souhaitez sélectionner.

• Si le programme sélectionné est un programme de lavage, le voyant lumineux de lavage s'allumera.

• Si le programme sélectionné est un programme de rinceage/essorage ou de sechage, les voyants lumineux correspondants s'allumeront.

Pour selectionner une fonction supplémentaire :

• Appuyez une fois sur la touche de fonction supplémentaire que vous souhaitez sélectionner.
• Si levoyant lumineux au-dessus de la touche de fonction resté allumé, cela signifie que vous avez sélectionné la fonction souhaitée.

• Si levoyant lumineux au-dessus de la touche de fonction clignote, cela signifie que vous ne pouvez pas utiliser la fonction supplémentaire avec le programme qui a eté sélectionné.
• Démarrez le programme sélectionné en appuyant sur la touche départ/pause.

• Lorsque vous démarrez le programme en appuyant sur la touche départ/pause, les voyants lumineux s'allumeront, indiquant ainsi que la touche départ/pause est enclenchée et que le lavage est en marche.

Annuler un programme

Si vous souhaitez qu'un programme en cours se termine plus tout :

• Appuyez sur la touche département/pausependant 4 secondes.

• Voitre machine lancera l'opération d'essorage nécessaire pour que le programme puisse se terminer, et le programme s'arrête ensuite.
  Levoyant de fin de programme restera allumé.
• Vous pouvez maintainant selectionner un autre programme si vous le souhaitez.

A la fin du programme

• Notre machine s'arrête automatiquement lorsque le programme seLECTIONné s'est arrêté.

Levoyant de fin de programme s'allumera.
- Réglez le bouton de programme sur la position STOP (arrêt).
Le verrou du hublot de votre machine se déclenchera automatiquement, environ deux minutes après la fin du programme. Vous pouvez ouvrir le hublot et sorting le linge en tirant la poignée du hublot vers vous.
- ÀpRES avoir sorti le linge, laissez le hublot ouvert afin que l'intérieur de la machine puisse secher.
- Débranche la machine.
- Fermez le robinet d'eau.

ATTENTION!

Si une rupture de courant a lieu au cours d'une des étapes du programme de lavage et que le courant est rétabli au bout d'un moment, votre machine reprendra la programme à partir du point d'interruption. Une telle situation ne représentéeaucun danger pour vosere machine.

Si une rupture de courant a lieu au cours du programme de lavage le mécanisme de verrouillage du hublot se déclenchera au bout de deux minutes. S'il y a de l'eau dans la machine, vous ne devez pas ouvrir la porte, sinon l'eau risque de sécouler. Si vous souhaitez sortir votre linge, vous pouvez vider l'eau de la machine en suivant les instructions expliquées dans le paragraphe « nettoyer le filtre à pompe » pages 19 et 20.

Verrouillage enfants

Votre machine est dotée d'une fonction de Verrouillage Enfants. Cette fonction permet d'éviter que le fonctionnement d'un programme ne soit affecté lorsqu'on appuie sur un bouton pendant une opération de lavage. La fonction Verrouillage Enfants sera active après que le premier et deuxieme bouton du panneau de commande sont appuyés au même moment et pendant plus de trois secondes.

Vous pouvez remarquer l'activation de la fonction Verrouillage Enfants en vérifier le programme Lavage, Rincege, et les témoins d'essorage qui clignoteront pendant deux secondes. Pour la désaction, vous doivent appuyer sur les mêmes touches pendant plus de trois secondes. Si vous appuyez sur n'importe qu'elle touche lorsque le verrouillage Enfants est actif, ladite touche ne sera pas activée et vous pourrez alors voir les fonctions Lavage, Rincege, et Témoins d'essorage clignoter pendant deux secondes pour indiquer que le verrouillage enfants est actif. Vous pouvez remarquer la désaction en vérifier le programme Témoin de fin (End lamp) qui clignotera pendant deux secondes. A la fin du programme, la fonction Verrouillage Enfants sera automatiquement désactivée.

PROGRAMME	COMPART.	TOUCHES DE FONCTION	TYPE DE LINGE REMARQUES
		WAL 1207 A
1-COTON 90° 2 7			Textiles en coton et lin, moyennement sales, qui résistant aux températures élevées.	Sous-vêtements, draps, nappes, t-shirts, serviettes
2-COTON 60° (Avec prélavage)	1+2	7	Blancs et couleurs en coton et mixte, très sales.
3-COTON 60°	2 7		Blancs et couleurs en coton et mixte, moyennement sales.
4-COTON 40°	2 7		Blancs et couleurs en coton et mixte, légèrement sales.
5-SYNTHETIQUE 60° 2	3,5		Textiles synthétiques ou en fibres synthétiques mélangées, moyennement sales.	Chaussettes, chemisiers en nylon
6-RIDEAUX	2	3,5	Textiles délicats teils que le tulle et les rideaux.
7-SYNTHETIQUE 40° 2	3,5		Textiles synthétiques ou en fibres synthétiques mélangées, légèrement sales.
8-SYNTHETIQUE 30° 2	3,5		Textiles synthétiques ou en fibres synthétiques mélangées, légèrement sales.
9-LAINE 40° 2 2			Lainages moyennement sales. Lavage à la main et en machine.	Lainages
10-LAINE 30° 2 2			Lainages moyennement sales. Lavage à la main et en machine.
11-LAINE EAU FROIDE	2	2	Lainages très légèrement sales. Lavage à l'eau froide à la main ou en machine.
12-LAVAGE RAPIDE 2	3,5		Blancs et couleurs en coton et mixte, légèrement sales.	Sous-vêtements, draps, nappes, t-shirts, serviettes
RINCAGE	Ce programme vous permet d'effectuer un rincege supplémentaire de votre linge après le cycle de lavage. Vous pouvez utiliser ce programme pour tout type de linge (recommende pour le linge en coton).
ESSORAGE	Ce programme vous permet de lancer un essorage supplémentaire de votre linge après lavage et convient à tout type de linge. Ce programme est recommandé pour le linge en coton.
VIDANGE	Ce programme permet de vidanger l'eau sale de votre machine après lavage. Si vous souhaitez vidanger l'eau de votre machine avant la fin du programme en cours, lanceze ce programme.

SECTION 6:ENTRETIEN ET NETTOYAGE

• Débranchez doncmachine.
• Fermez le robinet d'arrivée d'eau.

FILTRES DES RACCORDS D'ARRIVEE D'EAU

Cette machine est équipée de 2 filtres au niveau du tuyau d'alimentation qui empêchent les impuretés et corps étrangers de pénétrer dans la machine. L'un est situé dans le raccord côte machine et l'autre au robinet (voir page 4 et 5). Si la machine n'est pas suffisamment alimentée en eau malgré l'ouverture du robinet, nettoyez ces filtres.

• Demontez le tuyau d'arrivée d'eau.
• Retirez le filtré du raccord d'arrivée d'eau côté machine (à l'aide d'une pince) (Fig. 10) et lavez-les soigneusement à l'aide d'une Brosse.
• Nettoyez le filtré du tuyau d'arrivée d'eau côté robinet en les retardant manuellement avec le joint (Fig. 11).
• ÀpRES avoir nettoyé les filtres, remettez-les en place de la même manière.

Fig.10
Fig.11

FILTRE DE POMPE DE VIDANGE

Le filtr de pompe prolonge la durée de vie de votre pompe de vidange. Il empêche les peluches de pénétrer dans la pompe. Il est recommendé de nettoyer le filtr de pompe tous les 2 à 3 mois.

Pour nettoyer le filtr de pompe :

• Retirez la plinthe en la poussant manuellement vers le haut à l'aide des griffes, puis en la tirant vers vous.
• Avant de dévisser le filtr, placez un récipient sous le filtr pour laisser s'écouler l'eau résiduelle de la machine.
• Dévissez le filtré en tournant dans le sens inverse des aiguilles d'une montre et vidangez.
• Eliminez les impuretés sur le filtré.
• Vérifiez manuellement la rotation de la pompe.
• ÀpRES avoir nettoyé la pompe, revissez le filtrer en tournant dans les sens des aiguilles d'une montre.
• Il est important de bien revisser le filtré pour éviter tout risque de fuite.

ATTENTION!

Risque de brûlure!

Laissez refroidir l'eau à l'intérieur de la pompe avant le nettoyage.

BAC A PRODUITS

Avec le temps, les lessives peuvent causeur une formation de résidus dans le tiroir à lessive et dans la fente. Retirez le tiroir à lessive de temps en temps pour nettoyer les résidus accumulés. Pour-retirer le tiroir :

• Tirez le tiroir jusqu'à sa butée (fig. 14)
• Continue à tirer en appuyant sur le couvercle du siphon à l'intérieur du tiroir, et retirez le tiroir de son logement (fig. 15)
  Nettovez-le avec de I'eau et a I'aide d'une vieille Brosse a dents.
• Rassemblez les résidus à l'intérieur de la fente du tiroir en veillant à ce qu'ils ne tombent pas dans la machine.
• ÀpRES avoir séché le tiroir correctement, remettez-le en place en effectuant la procédure inverse.

fig. 14
fig. 15

SIPHON D'ASSOUPLISSANT

Retirez le bac à produits. Enlevez le bouchon du siphon et nettoyez soigneusement les résidus d'assouplissant. Nettoyez et remettez le bouchon du siphon en place. Vérifiez qu'il est bien en place.

CARROSSEIRE

Après avoir débrancher la machine en enlevant la prise de courant, nettoyez la surface extérieure de la carrosserie de votre machine à l'eau tiède additionné d'un produit de nettoyage (non abrasif). Àpres rinceçage à l'eau propre, essuyez avec un chiffon doux et sec.

ATTENTION!

Si la machine est installée dans une piece ou la température risque d'être inférieure à 0^ , précédez comme suit en cas de non-utilisation de la machine :

• Débranche la prise électrique de la machine.
• Fermez le robinet d'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet.
• Placez les extrémités des tuyaux de vidange et d'arrivée d'eau dans un recipient posé sur le sol (pour vider l'eau).
• Positionnez le sélecteur de programme sur « Vidange »
• Rebranche la prise électrique de la machine.
  Levoyant début de programme s'allumera.
• Démarrez le programme en appuyant sur la touche marche/arrêt.
• Débranche la machine à la fin du programme (voyant fin de programme allumé).

Ce processus vidangera l'eau résiduelle qui se trouve dans votre machine et évitera la formation de glace dans la machine. Lorsque vous réutiliserez votre machine, vérifie que la température ambiente est supérieure à 0 °C.

TAMBOUR

Ne laisserez pas de pieces métalliques telles que des aiguilles, des agrafes ou des pieces de monnaie à l'intérieur de la machine. Ces pieces entraînent la formation de taches de rouille dans le tambour. Pour éliminer ces taches de rouille, utilisez un produit sans chlore et suivez les instructions du fabricant de ce produit. Ne nettoyez jamais les taches de rouille en utilisant des épONGes abrasives ou des objets rugieux similaires.

: Lavez la tache à l'eau froide

tamponnez d'un mélange de glycérine et d'eau et rincez avec un mélange d'eau et de vinaigre.

Cirage: Grattez légèrement la tache sans abîmer le tissu, frottez avec un détergent et rincez. Si la tache persiste, frottez avec 1 volume d'alcool pur (96 degrés) mélange à 2 volumes d'eau, puis lavez à l'eau tiède.

fé : Etendez la partie tachée sur un recipient et versez de l'eau aussi chaude que possible et tolérée par le tissu. Lavez avec de la lessive si elle ne risque pas d'abîmer le tissu.

t et cacao : En trempant votre linge dans de l'eau froide, frotte la tache avec du savon ou un détergent et lavez à la température maximale tolérée par votre linge. Si une tacheGRAISSSE use persiste, frotte avec de l'eau oxygénée (proportion de 3%).

Ketchup : Grattez les taches séchéées sans abimer le laissez tremper dans l'eau froide environ 30 minutes et lavez en frottant avec un dédTergent.

oeuf : Grattez les taches séchées et tamponnez avec une éponge ou un linge imbibé d'eau froide. Frottez avec un détergent, puis lavez avec de la lessive diluée.

Graisse, huile : Epongez les résidus. Frotte la tache avec du détergent et lavez à l'eau savonneuse tiège.

Moutarde : Tamponnez la tache avec de la glycérine. Frottez avec un détergent et lavez. Si la tache persiste, tamponnez avec de l'alcool (sur les textiles synthétiques et de couleur, utilisez un mélange d'1 volume d'alcool et de 2 volumes d'eau).

Sang : Laissez tremper votre linge dans l'eau froide et 30 minutes. Si la tache persiste, faites-le tremper dans un mélange d'eau et d'ammoniaque (3 cuillères àSoupe d'ammoniaque dans 4 litres d'eau) durant 30 minutes.

glace et lait : Laissez tremper votre linge dans l'eau froide et frottier la tache avec du détergent. Si la tache persiste, tamponnez le tissu avec une quantité appropriée de lessive. (N'utilisez pas de lessive pour le linge de couleur.)

Moisissure : Les taches de moisissure doivent être nettoyées aussirapidement que possible.Lavez la tache avec un détermagent. Si la tache persiste, tamponnez avec de l'eau oxygénée (proportion de 3 % -

Encre : Faites couler de l'eau froide sur la tache jusqu'à de que l'encre soit complètement diluée. Frottez ensuite avec de l'eau citronnée et un détergent, attendez 5 minutes puis lavez.

Fruits : Etendez la partie tachée de votre linge sur un réseau et versez de l'eau froide sur la tache. Ne versez pas d'eau chaude. Tamponnez avec de l'eau froide et appliquez de la glycérine. Attendez 1 à 2 heures et rincez après avoir tamponné la tache avec quelques gouttes de vinaigre blanc.

Herbe : Frottez la partie tachée avec un détergent. Lavez avec de la lessive si elle ne risque pas d'abîmer le tissu.

Frottez vos lainages avec de l'alcool.(Pour les lainages de couleur, un mélange d'1 volume d'alcool pur et de 2 volumes d'eau).

à l'huile : Appliquez un solvant sur la tache avant qu'elle ne sèche. Frottez avec un détergent et lavez.

Roussi : Si le tissu le permet, laver avec de la dessive. Pour les lainages, placez un linge imbibé d'eau oxygénée sur la tache et repassez en intercalant un linge sec entre le fer et le linge imbibé. Rincez soigneusement puis lavez.

SECTION 8 : QUE FAIRE EN CAS DE PANNE

Toutes les réparations doivent être effectuées par un service après-vente/agréé. Si une réparation s'avère nécessaire ou si vous n'étés pas en mesure de remédier au problème à l'aide des informations ci-dessous :

• Débranche la machine.
  Fermez le robinet d'arrivée d'eau.
• Contactez le service après-vente agreeé le plus proche.

PROBLEME CAUSE EVENTUELLE POUR		Y REMEDIER
Votre machine ne démarre pas.	Elle est débranchée. Branché chez la machine.
	Les fusibles sont défectueux.	Changez les fusibles.
	Il y a une panne de courant.	Vérifiez s'il y a du courant.
	Vous n'avez pas appuyé sur la touche marche/arrêt.	Appuyez sur la touche marche/arrêt.
	Le sélecteur de programme est positionné sur O (arrêt).	Positionnez le sélecteur de programme sur le programme de votrechoix.
	Le hublot est mal fermé.	Fermez correctement la porte. Vousdezstructre le clic.
Votre machine ne se remplit pas d'eau.	Le robinet d'acciviée d'eau est fermé.	Ouvrez le robinet d'eau.
	Le tuyau d'acciviée d'eau est plié.	Vérifiez le tuyau d'acciviée d'eau.
	Le tuyau d'acciviée d'eau est bouché.	Nettoyez les filtres du tuyau d'acciviée d'eau. (*)
	Les filtres du raccord d'acciviée d'eau sont bouchés.	Nettoyez les filtres du raccord d'acciviée d'eau. (*)
	Le hublot est mal fermé.	Fermez correctement la porte. Vousdezstructre le clic.
Votre machine ne vidange pas.	Le tuyau de vidange est bouché ou plié.	Vérifiez le tuyau de vidange.
	Le filtre de pompé est bouché.	Nettoyez le pompé de filtre de vidange. (*)
	Le linge est mal réparti à l'intérieur de la machine.	Répartissez correctement le linge à l'intérieur de la machine.
Votre machine vibre.	Les pieds de la machine ne sont pas régliés.	Réglez les pieds. (*)
	Les vis de bridage ne sont pas retirees.	Retirez les vis de bridage. (*)

() Voir la section sur l'entretien et le nettoyage de la machine.
(^*) Voir la section concernant l'installation de la machine.

PROBLEME CAUSE EVENTUELLE POUR		Y REMEDIER
Votre machine vibre.	La machine contient une petite quantité de linge.	Cela n'empêche pas la machine de fonctionner.
	Une quantité excessive de linge a été chargée dans la machine ou le linge est mal réparti.	Ne dépassez pas la quantité recommendée de linge et répartissez correctement le linge dans la machine.
	La machine touche un objet dur.	Evitez que la machine ne touche un mur ou des meubles.
Formation excessive de mousse dans le bac à produits.	You'veaz utilisé trop de lessive.	Appuyez sur la touche marche/arrêt. Pour arrêté la formation de mousse, diluez une cuillère à soupe d'assouplissant dans 1⁄2 litre d'eau et versez le mélange dans le bac à produits. Attendez 5 à 10 minutes et appuyez sur la touche marche/arrêt. Veillez à utiliser la quantité appropriée de lessive lors du prochain lavage.
	Youn'veaz pas utilisé la lessive qui convient.	Utilisez uniquement les lessives destinées aux machines entièrement automatiques.
Les résultats de lavage ne sont pas satisfaisants.	Votre linge est trop sale pour le programme que vous avez sélectionné.	Sélectionnez un programme approprié. (voir Tableau 1)
	La quantité de détergent utilisée n'est pas suffisante.	Utilisez une quantité plus importante de lessive en fonction du linge.
Les résultats de lavage ne sont pas satisfaisants.	Une quantité de linge supérieure à la capacité maximale a été chargée dans la machine.	Ne dépassez pas la capacité de charge maximale de la machine.
	Votre eau est peut-être dure.	Utilisez la quantité de lessive indiquée par le fabricant.
	Le linge est mal réparti dans la machine.	Répartissez correctement le linge dans la machine.
La machine vidange)dès qu'elle est remplie.	L'extrémité du tuyau de vidange est trop BASSE par rapport à la machine.	Placez le tuyau de vidange à une hauteur appropriée. (*)
Vous ne voirz pas d'eau dans le tambour durant le lavage.	Ce n'est pas une panne. L'eau se trouve dans la partie inférieure du tambour.	-
Le linge présente des traces de détergent.	Les résidus de certains détergents non dissous dans l'eau peuvent adhérer au linge et former des taches blanches.	Positionnez le sélecteur de programme sur "Rinçage" et lancez un rinzage supplémentaire ou éliminez les taches après séchage à l'aide d'une Brosse. Mettez moins de dessive au prochain lavage.
Le linge présente des taches grises.	Ces taches peuvent être dues à de l'huile, de la crème ou de la pommade.	Lors du prochain lavage, utilisez la quantité maximal de dessive mentionnée par le fabricant de détergent.

(^**) Voir la section concernant l'installation de la machine.

PROBLEME CAUSE EVENTUELLE POUR Y REMEDIER

L'essorage ne démarre
pas ou démarre
tardivement.

Ce n'est pas une panne. Le système de contrôle de la répartition de charge est peut-être en cours.

Le système de contrôle de la répartition de charge procédera à une répartition plus équilibrée de votre linge. Dès que la répartition sera effectue, l'essorage sera démarré. Lors du prochain lavage, veillez à bien répartir votre linge dans la machine.

SECTION 9: SYSTEME AUTOMATIQUE DE DETECTION DES ERREURS

Votre machine est équipée de systèmes de contrôle permanent du processus de lavage qui prendront les précautions nécessaires et vous avertiront en cas de problème.

CODE D'ERREUR	VOYANT INDICATEUR D'ERREUR	ERREUR PROBABLE	MESURE À PRENDRE
E01	Les voyants 1 et 2 clignotent.	Le hublot n'est pas correctement fermé.	Fermez le hublot correctement de manière à entendre un cig. Si le problème persiste, eteignez la machine, débranchez-la, et contactez le service agréé le plus proche.
E02	Les voyageants 1 et 3 clignotent.	Le niveau d'eau de votre machine est bas. La pression de votre alimentation d'eau est BASSE OU BROQUÉE.	Tournez le robinet jusqu'à bout. Vérifiez si l'eau a été coupée. Si le problème persististe, la machine s'arrête automatiquement au bout d'un moment.
E03	Les voyageants 1 et 4 clignotent.	La pompe a échoué, ou le filtré de la pompe est obstrué, ou encore la pompe d'épuisemen t se trouve dans le circuit ouvert.	Nettoyez le filtré à pompe. Si le problème persististe, contactez le service agréé le plus proche. (*)
E04	Les voyageants 2 et 3 clignotent.	Il y a une quantité d'eau excessive dans votre machine.	Votre machine videra automatiquemt l'eau. Une fois la vidange d'eau terminée, éteignez la machine, débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.

CODE D'ERREUR	VOYANT INDICATEUR D'ERREUR	ERREUR PROBABLE	MESURE À PRENDRE
E05	Les voyants 2 et 4 clignotent.	Le chauffage de la machine ou le capteur de chaleur est défaillant.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E06	Les voyants 3 et 4 clignotent.	Le moteur est défaillant.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E07	Les voyants 1,2 et 3 clignotent.	La carte électronique est défaillante.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E08	Les voyants 2,3 et 4 clignotent.	Le moteur est défaillant.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E09	Les voyants 1,2 et 4 clignotent.	La tension de réseau est trop élevée ou trop faible.	Si la tension de réseau est plus faible que 150V ou plus élevé que 260V, votre machine s'arrêtea automaquemen t. Lorsque la tension de réseau est rétablie, la machine se remet en marche.

SECTION 10 : SYMBOLES INTERNATIONALAUX TEXTILES

40°
Température de lavage	Lavage interdit (lavage à la main)	Repassage doux	Repassage moyen

Repassage fort	Repassage interdit	Pas de séchage en tambour	Séchage étendu

III	-	×	Cl
Sans repassage Sénéchage à plat Javel interdit Chlorage

Symboles de nettoyage à sec. Les lettres indiquent le type de solvant à utiliser. Le linge portant ces symboles ne doit pas être lavé en machine, sauf mention contraire apposée sur l'étiquette

Cet appeareil porte le symbole du recyclage conformément à la

Directive Européenne 2002/96/CE concernant les Déchets

d'Equipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous

contribuerez à empêcher toute conséquence nuisible pour

I'environnement et la santé de I'homme.

Le symbole prsent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en�除cun cas etre traite comme dechet menager. Il doit par consequence etre remis a un centre de collecte des dechets chargedu recyclage des equipments electriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet articleil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
