AWZ 3428, AWZ3428 - Déshumidificateur WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur (sèche-linge à tambour)
Marque	Whirlpool
Modèle	AWZ 3428
Dimensions (L x H x P)	600 x 855 x 560 mm
Capacité de séchage	7 kg (estimation)
Alimentation électrique	230 V, 16 A, mise à la terre obligatoire
Programmes de séchage	Coton, synthétiques, délicats, prêt à repasser, prêt à ranger
Options	Départ différé, touche Marche/Arrêt, anti-froissage
Type de ventilation	Évacuation d'air par tuyau (diamètre 100 mm)
Réversibilité de la porte	Oui, réversible
Filtre à peluches	Nettoyage après chaque cycle
Entretien du conduit	Tous les 3 mois
Sécurité enfants	Oui, verrouillage intégré
Température ambiante recommandée	15 à 20 °C
Poids	Environ 35 kg (estimation)
Niveau sonore	Non spécifié
Classe énergétique	Non spécifiée
Matériaux de l'emballage	100 % recyclables
Accessoires fournis	Kit d'évacuation d'air non fourni, disponible en option

FOIRE AUX QUESTIONS - AWZ 3428, AWZ3428 WHIRLPOOL

Comment nettoyer le filtre à peluches ?

Ouvrez la porte, tirez le filtre vers le haut, nettoyez-le avec une brosse douce ou du bout des doigts, puis remettez-le en place. Effectuez cette opération après chaque cycle de séchage.

Pourquoi le séchage est-il trop long ?

Vérifiez que le programme sélectionné est adapté, que le linge n'est pas trop humide (essorage < 800 tr/min), et que le filtre n'est pas obstrué. Nettoyez le filtre si le voyant est allumé.

Comment inverser le sens d'ouverture de la porte ?

Débranchez l'appareil. Retirez le doigt de sécurité, dévissez les charnières, retirez la porte, dévissez le verrou, retournez la porte et fixez-la de l'autre côté. Réinsérez le doigt de sécurité.

Le sèche-linge ne démarre pas, que faire ?

Vérifiez que la fiche est branchée, qu'il n'y a pas de coupure de courant, que le fusible est en bon état, que la porte est bien fermée, qu'un programme est sélectionné, et que le départ différé n'est pas activé. Appuyez sur la touche Marche.

Puis-je superposer ce sèche-linge sur un lave-linge ?

Oui, à l'aide d'un kit de superposition disponible auprès du revendeur ou du service après-vente. Assurez-vous de la stabilité et suivez les instructions d'installation.

Comment installer le tuyau d'évacuation d'air ?

Placez l'appareil sur le côté, fixez l'adaptateur au tuyau (diamètre 100 mm, longueur max 3 m avec deux coudes), puis raccordez l'adaptateur au bas du sèche-linge. Dirigez le tuyau vers l'extérieur sans le plier.

Quels produits ne pas mettre dans le sèche-linge ?

N'y mettez pas de caoutchouc spongieux, de bonnets de douche, de tissus étanches, de vêtements avec résidus de substances inflammables (essence, huile, alcool) ou de produits chimiques industriels.

Comment économiser de l'énergie lors du séchage ?

Séchez toujours une pleine charge, utilisez la vitesse d'essorage maximale de votre lave-linge, ne séchez pas plus que nécessaire, nettoyez le filtre après chaque cycle, et installez l'appareil dans une pièce à 15-20 °C.

Que faire si le voyant du filtre reste allumé après nettoyage ?

Vérifiez que le filtre est bien propre et correctement inséré. Si le problème persiste, vérifiez que le tuyau d'évacuation et l'adaptateur ne sont pas obstrués.

Comment contacter le service après-vente ?

Appelez le numéro indiqué dans la garantie. Préparez la nature de la panne, le modèle, le code d'identification (sur la plaque signalétique à droite de l'ouverture de la porte), votre adresse et téléphone.

MODE D'EMPLOI AWZ 3428, AWZ3428 WHIRLPOOL

1. Déballage et vérification

• Àpres déballage, vérifie que le séche-linge est en bon état. En cas de doute, ne l'utilise pas et contactez le Service Àpres-vente ou votre revendeur.
• Gardez les matériaux d'emballage (sacs en plastique, éléments en polystyrene, etc.) hors de portée des enfants, car ils sont potentiellement dangereux.

Si l'appareil a eté exposé au froid avant sa livraison, laissez-le quelques heures à température ambiente avant de le mettre en marche.

2. Raccordement électrique

• L'installation électrique doit être réalisée par un technicien qualifié conformément aux caractéristiques de l'appareil et aux normes de sécurité en viqueur.
• L'installation électrique doit être conforme aux normes de la Société locale de distribution d'électricité.
• Les caractéristiques électriques (tension, puissance et fusible) sont indiquées sur la plaque signalétique située à l'arrière du séche-linge.
• Le fabricant decline toute responsabilité en cas de dommages corporels ou matériels resultant du non-respect de ces instructions.
  Le sèche-linge doit être mis à la terre, conformément à la loi.
• N'utilisez ni rallonge ni adaptateur multiple.
• N'utilise pas de dispositifs portatifs de branchement.
  Veillez à débrancher le sèche-linge avant toute intervention sur l'appareil.
• Ne faites pas fonctionner le sèche-linge s'il a été endommagé pendant le transport. Contactez l'un de nos techniciens du Service Àpre-S-Vente.
• Le cordon d'alimentation ne doit être remplace que par un technicien du Service ÀpRES-vente.
• L'accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur omnipolaire doivent être possibles à tout moment après l'installation.

3. Installation

• N'installez pas votre sèche-linge à un endroit exposé à des conditions climatiques extremes, telles que : ventilation insuffisante, température inférieure à 5^ ou supérieure à 35^ .
• Evitez d'installer l'appareil derrière une porte verrouillée, une porte coulissant ou une porte dont la charnière est située du côte opposé à celle de la porte du sechoir.
• Veillez à ne pas installer le sèche-linge sur un tapis de sol écais.
  Veillez à ne pas coincer le cable électrique entre le seche-linge et le mur.
• L'air de refoulement ne doit pas etre achemine a travers un conduit d'évacuation utilise pour des apparéils de chauffage fonctionnant au gaz, à l'huile ou au combustible solide.
  Veillez à ce que les ouvertures d'admission de l'air ne soient pas obstruées.

Stabilité:

Lors de l'installation, effectuez toujours la mise à niveau du séche-linge en réglant les deux pieds et en contrôle à l'aide d'un niveau à bulle.

Comment encastrer le sèche-linge

Pour des raisons de sécurité, ne retirez pas le plan de travail.
- Branchez Your sèche-linge sur un système de ventilation externe pour éviter que la vapeur d'eau n'endommage vos meubles au cours des années.

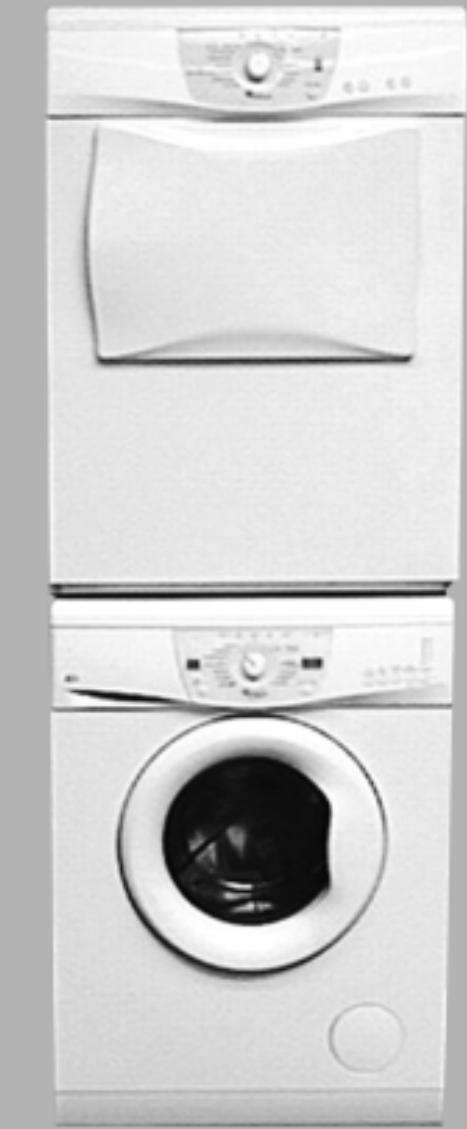

Kit de superposition

Votresèche-linge peut être superposé à vourelave-linge à chargement frontal. Veuillez contactervotrec revendeur ou le ServiceAprès-vente.

Encombrement minimum :

Largeur : 600 mm

Hauteur : 855 mm

Profondeur:560mm

CONSIGNES DE SECURITE ET RECOMMANDATIONS GENÉRALES

1. Emballage

Les matériaux d'emballage sont recyclables à 100% et portent le symbole de recyclage.

2. Conseils pour économiser l'énergie

3. Mise au rebut de l'emballage et des ancients apparéils.

• Séchez toujours une pleine charge : en fonction du type de textiles et du programme/temps de séchage.
  Utilisez toujours la vitesse d'essorage maximale autorisée de votre lave-linge, car un essorage mécanique consomme moins d'énergie.
• Ne séchéz pas le linge plus qu'il n'est nécessaire.
• Nettoyez le filtré après chaque cycle de séchage.
• Installez votre sèche-linge dans unepiece à températuremodérée,entre 15^ et 20^ .Si la température ambiente est supérieure,aéré la piece.
• Sélectionnez toujours un programme/temps de sechage qui convient à la charge afin d'obtenir les résultats de sechage requis.
• Sélectionnez l'options Délicat seulement pour les petites charges.
• Sêchez le cotón en mettant ensemble, par exemple : les éléments pré à repasser et pré à ranger. Commenczez par le programme/temps de séchage pré à repasser puis, en fin de cycle, retirez le linge à repasser et sêchez le resté de la charge avec le programme pré à ranger.

Ce seche-linge est fabriqué à partir de matériel reutilisables. Si vous decide de vous séparer de votre apparéil, vous doivent le faire en conformité avec la législation en vigueur pour la mise au rebut des déchets.

• Avant la mise au rebut, coupe le cable d'alimentation afin de rendre le sèche-linge inutilisable.

4. Sécurité enfants :

Il faut interdirre aux enfants de jourer avec le sèchelinge. L'appareil n'est pas concu pour être utilisé par de jeunes enfants ou des personnes handicapées, laissés sans surveillance.

5. Recommandations generales :

• Le sèche-linge à tambour est conçu uniquement pour sécher des matières textiles mouillées.
• Àprous l'utilisation, ramenez toujours le bouton de selection du programme/temps de séchage en position "0", afin d'éviter la mise en marche accidentelle du seche-linge.
• Avant le nettoyage ou toute intervention sur le sechelinge, mettez-le hors tension et débranchez-le.
  Pour nettoyer l'extérieur du seche-linge, utilisez un détergent neutre et un chiffon humide.
  N'tutilsez jamais de produits abrasifs.
  N'utilise pas de détergents inflammables.
• N'utilise pas le sèche-linge si des produits chimiques industriels ont été utilisés pour le nettoyage.
  Le linge traité ou contaminé par des sprays ou liquides détergents inflammables, comme de l'essence, de l'huile alimentaire ou des aerosols ne peut enaucun cas estre mis dans ce seche-linge.

• Les articles souillés par des substances telles que huiè de cuisson, acetone, alcool, essence, kerosène, detachants, essence de térébenthine, cires et éliminateurs de cires, doivent être préalablement lavés à l'eau chaude en augmentant la quantité de dessive, avant d'être séché dans le seche-linge.

• Ne séchez pas dans votre sèche-linge des articles en caoutchouc spongieux (mousse de latex), bonnets de douche, des articles en tissu étanche ou dont le revers est caoutchouté, ni des vêtements ou des oreillers dont le rembourse est en mousse de caoutchouc.
  Utilisez les assouplissants et autres produits similaires en vous conformant aux instructions figurant sur l'emballage.

• Ne laïsez pas les briquets dans les poches.
• N'utilisez et ne stockez jamais des matérielux inflammables à proximé du seche-linge.
  Avec un chiffon humide, enlevez les pêluches déposées sur le joint et à l'intérieur de la porte.
• Si le filtré est encrassé, nettoyez-le avec de l'eau et une Brosse douce.
• Les peluches peuvent traverser le filtr. Il est donc nécessaire de nettoyer, de temps en temps, la zone entourant le filtré (y compris en dessous du filtré) avec une Brosse, un chiffon humide ou un aspirateur.
• Si nécessaire, le cable d'alimentation doit être remplace par un cable d'alimentation d'origine, disponible auprès de notre Service Apreès-Vente. Le cable d'alimentation ne peut être remplace que par un technicien qualifié.
  Soyez prudent, car le panneau arrriere peut etre chaud.

Déclaration de conformité CE

• Ce sèche-linge a été concu, fabriqué et distribué en conformité avec les exigences de sécurité des directives CE :
  2006/95/EG relative à la base tension
  89/336/CEE relative à la compatibilité electromagnétique

• Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Electriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas êtreTraits comme déchet menager. Il doit par conséquent être remis à un centre de collecte des déchets charge du recyclage des équipements électriques etlectroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à votre déchetterie locale ou directement à votre reveneur.
Utilisez le sèche-linge uniquement à des fins domestiques.

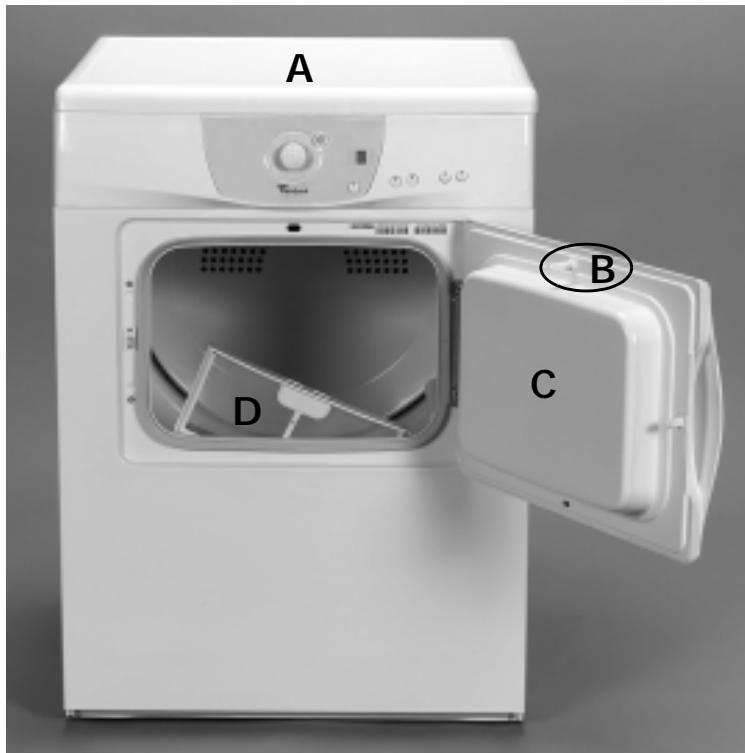

DESCRIPTION DU SÉCHE-LINGE

A. Plan de trabajo
B. Doigt de sécurité de porte
C. Porte

Pour ouvrir la porte :

tirez sur la poignée

Pour fermer la porte :

poussez-la delicatement

jusqu'à la fermeture.

D. Filtre

RAPPEL - ENTRETIEN ET NETTOYAGE

CHAQUE CYCLE DE SECHAGE

• Nettoyez le filtré à la fin de chaque cycle de séchage.

Ouvrez la porte.

Tirez le filtrer vers le haut.

Nettoyez le filtré avec unerosse douce ou du bout des doigts.

Remettez le filtrer en place.

TOUS LES TROIS MOIS

• Nettoyez régulierement le conduit d'évacuation et le raccordement pour éviter tout obstruction suite à la présence de peluches ou de corps étrangers.

RACCORDEMENT DU TUYAU D'EVACUATION D'AIR

Le tuyau et l'adaptateur ne sont généralement pas fournis; procurez-vous le kit d'accessoires auprès du Service Avec-vente.

Installation du tuyau d'évacuation d'air

A. Placez une serviette ou le matériel d'emballage à droite du sechelinge.
B. Faites basculer le sèche-linge sur son côté droit (vu de l'avant) et couchez-le sur la serviette ou le matériel d'emballage.
C. Poussez l'adaptateur dans le tuyau (voir l'illustration). Fixez l'adaptateur du tuyau d'évacuation d'air au raccordement situé en dessous du séchelinge et bloquez-le au moyen des tenons prévus à cet effet.

Évacuation de l'air à l'extérieur

• Amenez le tuyau d'évacuation d'air à l'extérieur en veillant à ne pas le plier (diamètre interne : 10 cm, longueur maximale avec deux coudes : 3 m).
  Veillez à ce que le tuyau reste à l'horizontal ou dirige vers le haut. si vous superposez votre sèche-linge sur un lave-linge.
• Ne raccordez jamais le tuyau à un système de ventilation équipé de tamis. car ceux-ci peuvent s'obstruer et provoquer un mauvais fonctionnement de votre sèche-linge.
• Ne raccordez jamais le tuyau d'évacuation d'air à une cheminée ou à un conduit d'aspiration mécanique de l'air.
• Ne branchez jamais le tuyau d'évacuation d'air sur le système de chauffage. Raccordez uniquement le tuyau à un système de ventilation isolé contre l'humidité.
• Veillez à assurer une ventilation appropriée pour éviter tout reflux dans la piece des gaz produits par des apparciels brulant d'autres combustibles, y compris des faux ouverts.

Fonctionnement du sèche-linge sans tuyau d'évacuation d'air

• N'utilisez le sèche-linge que dans une grande piece bien ventilée.
• Élimine régulierement les poussières et les peluches générées dans la piece.

Veillez à laisser un espace de 10 cm minimum entre l'appareil et le mur.

Sèche-linge installé pres d'un mur ; évacuation d'air vers la gauche ou la droite

Installez vous sèche-linge au moyen du kit bidirectionnel, disponible auprès de votre revendeur.

REMARQUE IMPORTANTE

Par exemple, alternative à utiliser.

• Ne raccordez jamais le tuyau à un système de ventilation équipé de tamis, car ceux-ci peuvent s'obstruer et provoquer un mauvais fonctionnement de votre séche-linge.

RÉVERSIBILITÉ DE LA PORTE

Reversibilité de la porte

A. Debranchez le sèche-linge.
B. Ouvrez la porte.
C. Retirez le doigt de sécurité situé à l'intérieur de la porte (en haut) en le tournant de 90 degrés à l'aide d'une clé à molette.

D. Dévissez les 2 vis de charnière et enlevez la porte.

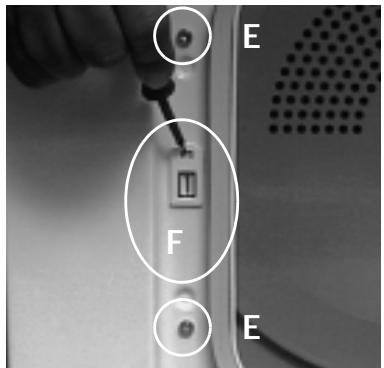

E. Devissez les 2 vis situées au-dessus et au-dessous du verrou.

F. Comment retarder le verrou : à l'aide d'un tournevis, abaissez l'ergot situé dans l'ouverture supérieure et dégagez le verrou en le tirant vers vous.
G. Retournez la porte :
H. Fixez la porte du côte avec les 2 vis.

I. Insérez le verrou de la porte de l'autre côté et bloquez-le en position fermée.
J. Fixez les 2 vis situées au-dessus et au-dessous du verrou.
K. Remettez le doigt de sécurité en place à l'intérieur de la porte (en haut).

DIAGNOSTIC RAPIDE / SERVICE APRÉS-VENTE

Guide de dépannage

En cas de panne et avant de contacter le Service ÀpRES-vente, faites les vérifications suivantes pour déterminer l'origine du problème et yREMEDIER, dans la mesure du possible :

Le séchage est trop long / Le linge n'est pas sec :

• Avez-vous sélectionné le bon programme de sechage ?
• Le linge à secher n'était-il pas trop humide (vitesse d'essorage de la machine inférieure à 800 tours/minute)?
  Le filtr est-il sale (voyant du filtré allumé)?
• Les voyageants "FIN" et "Antifroissage" sont-ils allumés? - Le cycle de sechage est terminé ; vous pouvez-retirer le linge du tambour.

Le sèche-linge ne démarre/fonctionne pas : (après une panne de courant et/ou une coupure de courant, appuyez toujours sur la touche Marche).

• La fiche du cordon d'alimentation est-elle bien branchée?
• Y a-t-il une coupure de courant?
• Le fusible est-il en bon état?
  La porte est-elle bien fermée?
  Le programme est-il selectionné?
• Un départ différé est-il seLECTIONné?
• Avez-vous appuyé sur la touche Départ / Pause ?

Voyant du filtré allumé :

• Le filtré est-il propre?
  Le tuyau d'évacuation est-il obstrué?
  L'adaptateur du tuyau d'évacuation n'est-il pas obstrué?

ServiceAprés-vente

Après avoir effectué les contrôleis indiqués, si l'anomalie persiste ou réapparait, arrêtez votre sèche-linge et appelez le Service après-venture (voir la garantie).

Veuillez indiquer :

• la nature de la panne.
• le type et le mode du séche-linge.
• le code d'identification de l'appareil (numéro figurant après le mot Service sur la plaque signalétique adhéasive) à droite de l'ouverture de la porte.
• votre adresse complète et votre numéro de téléphone.
