Caractéristiques techniques	Jumelles MINOX BV 8x25 BR avec un grossissement de 8x et un diamètre d'objectif de 25 mm.
Type de prisme	Prisme en toit Schmidt-Pechan.
Champ de vision à 1000 m	115 m.
Distance de mise au point	À partir de 2 m.
Poids	Environ 400 g.
Dimensions	115 x 110 x 40 mm.
Utilisation recommandée	Observation de la nature, randonnées, événements sportifs.
Entretien et nettoyage	Utiliser un chiffon doux et sec pour nettoyer les lentilles. Éviter les produits chimiques agressifs.
Sécurité	Ne pas exposer les jumelles à des températures extrêmes ou à l'humidité excessive.
Garantie	Garantie limitée de 30 ans.
Accessoires inclus	Étui de transport, courroie, bouchons de protection pour les oculaires et l'objectif.

FOIRE AUX QUESTIONS - BV 8x25 BR MINOX

Comment nettoyer les lentilles des jumelles MINOX BV 8x25 BR ?

Utilisez un chiffon en microfibre propre et sec pour essuyer délicatement les lentilles. Évitez d'utiliser des produits chimiques ou des papiers abrasifs.

Les jumelles MINOX BV 8x25 BR sont-elles étanches ?

Oui, les jumelles MINOX BV 8x25 BR sont étanches et remplies d'azote pour éviter la condensation à l'intérieur.

Comment régler la mise au point des jumelles ?

Utilisez la molette de mise au point centrale pour ajuster la clarté de l'image. Pour les utilisateurs de lunettes, il peut y avoir un réglage dioptrique sur l'oculaire droit.

Quelle est la distance minimale de mise au point pour les MINOX BV 8x25 BR ?

La distance minimale de mise au point est d'environ 2 mètres.

Comment puis-je ajuster l'écartement des oculaires ?

Pour ajuster l'écartement des oculaires, écartez ou rapprochez les oculaires jusqu'à ce que les deux champs de vision se rejoignent en une seule image.

Les jumelles MINOX BV 8x25 BR conviennent-elles pour une utilisation en milieu humide ?

Oui, elles sont conçues pour résister à l'humidité et peuvent être utilisées sous la pluie légère.

Que faire si les jumelles sont floues même après le réglage de la mise au point ?

Vérifiez si les lentilles sont propres et exemptes de rayures. Si le problème persiste, il est possible que les jumelles nécessitent un entretien professionnel.

Comment stocker les jumelles pour les protéger ?

Rangez les jumelles dans leur étui lorsqu'elles ne sont pas utilisées, dans un endroit frais et sec, à l'abri de la lumière directe du soleil.

Les jumelles MINOX BV 8x25 BR sont-elles adaptées aux utilisateurs de lunettes ?

Oui, elles disposent d'un réglage dioptrique et d'oculaires adaptés pour les porteurs de lunettes.

Où puis-je trouver des pièces de rechange pour les jumelles MINOX BV 8x25 BR ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur MINOX local ou sur le site officiel de MINOX.

MODE D'EMPLOI BV 8x25 BR MINOX

Les différentes pièces servant à l'utilisation

1. Oculaire avec œillères rabattables
2. Compensation dioptrique
3. Molette centrale
4. Tubes repliables 5. Objectif
5. Adaptateur de trépied (Vis de protection)

En cas d'endommagement, notre service après-vente se tient à votre disposition à l'adresse suivante:

MINOX GmbH

Walter-Zapp-Str. 4

D-35578 Wetzlar, Allemagne

Tel.: [phone] / 917-0

e-mail: [e-mail]

À l'étranger, veuillez contacter un de nos ateliers de service après-vente ou une de nos agencies MINOX. Pour les adresses de nos représentations, veuillez consulter notre site sur Internet: http://www.minox.com

Presentsation

Avec une jumelle MINOX vous avez opté pour un produit qui se désigne par la qualité supérieure de son optique et de sa mécanique de précision. Cette notice d'utilisation vous aidera à exploiter optimalement les multiples performances que recèle cette jumelle.

Nous vous souhaitons beaucoup de plaisir lors de vos observations avec votre nouvelle jumelle MINOX!

Einstellungen

Adjustments

Réglages

Idéal pour les porteurs de lunettes

Afin que les porteurs de lunettes puissent aussi bénéficier d'un champ de vision optimal, les jumelles MINOX sont équipées d'oeillères réglables.

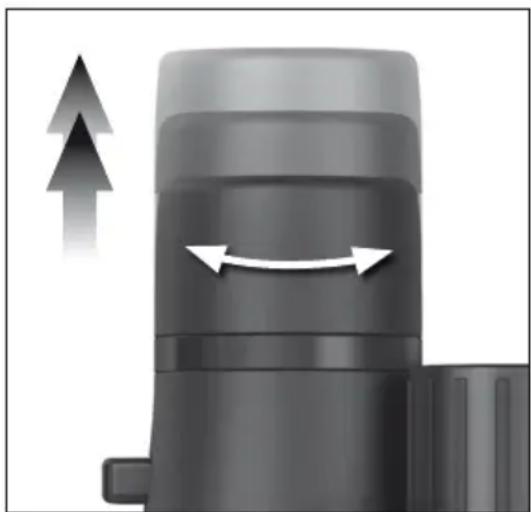

Utilisation des jumelles sans lunettes

L'observateur non-porteur de lunettes tourne les œillères des deux oculaires vers la gauche (sens inverse des aiguilles d'une montre) jusqu'à leur enclenchement. Cette position assure une distance ajustée entre la jumelle et l'œil.

Utilisation des jumelles avec lunettes

L'observateur porteur de lunettes replace les œillères des deux oculaires sur leur position d'origine (réglage au moment de la livraison). Pour ce faire, il tourne les œillères vers la droite, jusqu'à enchiquetage. Il pourrait ainsi observer tout le champ de vision, sans restrictions, jusqu'aux bords de l'image.

Positionnement de l'écart interpupillaire

Pour ce réglage, regarder au travers des deux oculaires de sa jumelle puis, écarter ou rapprocher les deux tubes, jusqu'à ce que les deux champs de vision observés ne forment plus qu'une image circulaire, unique.

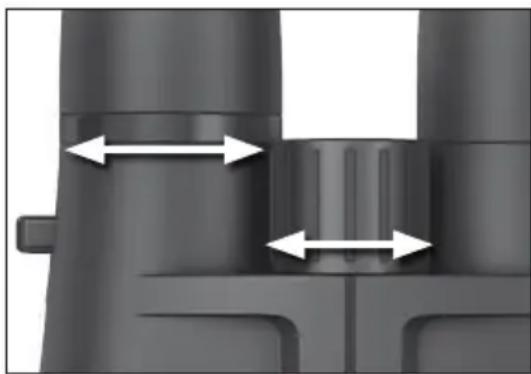

Réglage de la netteté

Pour obtenir une vision optimale, il faut adapter l'optique de la jumelle à la vue personnelle de l'observateur. Pour ce faire, procéder comme suit :

(a) Visualiser tout d'abord un objet fixe dans le lointain. Ensuite, après avoir fermé l’œil droit, tourner le bouton de commande central jusqu’à obtention d’une image nette de cet objet avec l’œil gauche. (b) Visez ensuite le même objet puis, après avoir fermé l’œil gauche, tournez l’anneau de réglage de l’oculaire droit jusqu’à obtention d’une mise au point optimale avec votre œil droit. (c) Après ces deux réglages, votre jumelle MINOX est optimallement adaptée à la vision individuelle de vos deux yeux. (d) Pour l’observation d’autres objets situés à différentes distances, il suffit de mettre respectivement au point à l’aide du bouton central de commande.

Attention:

Ne jamais regarder en direction du soleil avec une jumelle! Cela pourrait occasionner de sérieux dommages aux yeux.

Installation sur un trépied

Pour une observation exempte de tremblements, en particulier lors de l'utilisation de forts grossissements, l'usage d'un trépied est conseillé. On peut installer ce dernier à l'aide de l'adaptateur de trépied MINOX propose en option (code N° 69727). On l'installe après avoir enlevé la vis de protection (6) située sous la jumelle. Il faut la revisser sur la jumelle après utilisation du trépied.

Les souillures risquent de provoquer une diminution de la luminosité de votre jumelle MINOX. Nous conseillons donc d'éliminer les traces de doigts, la poussière ou autres impropriétés de la surface des objectifs et des oculaires à l'aide d'un pinceau fin ou du chiffon optique de MINOX (N° art. 99605).

Au dos de chaque jumelle MINOX figure son numéro de fabrication. Il est important de noter cette référence : elle peut se révéler utile en cas de perte.

En achetant cette caméra MINOX, vous avez acquis un produit qui a été fabriqué et éprouvé suivant des normes de qualité particulièrement sévères.

La garantie légale de 5 ans, en vigueur pour ce produit, est prise en charge par nos soins à compter du jour de la vente par un négociant/agréé dans les conditions suivantes:

1) Il sera remédié, au cours de la période de garantie, aux réclamations qui se fondent sur des défauts de fabrication, gratuitement et, suivant notre propre appréciation, par le biais d'une remise en état, d'un changement des pièces défectueuses ou d'un échange contre un produit en parfait état et de même type. Les demandes qui dépasseraient ce cadre, quelle que soit leur nature et quel que soit leur motif juridique en rapport avec la présente prestation de garantie, sont exclues. 2) Les droits à la garantie sont supprimés si le défaut en question est imputable à une manipulation incorrecte - l'utilisation d'accessoires étrangers pouvant aussi en faire partie - si une intervention a été effectuée par des personnes et des ateliers non autorisés ou si le numéro de fabrication a été rendu méconnaissable. 3) Les droits à la garantie ne peuvent être invoqués que sur présentation d'un justificatif d'achat imprimé émanant d'un négociant autorisé.

4) En cas de recours à la garantie, veuillez faire parvenir la camera MINOX, accompagnée de l'original du justificatif d'achat imprimé et d'un exposé de la réclamation, au service clients de la MINOX GmbH ou à une succursale régionale. 5) En cas de besoin, la succursale du pays de destination correspondant se tient à la disposition des touristes, conformément aux règles qui régissent la prestation de garantie de la MINOX GmbH, sur présentation du justificatif d'achat imprimé.

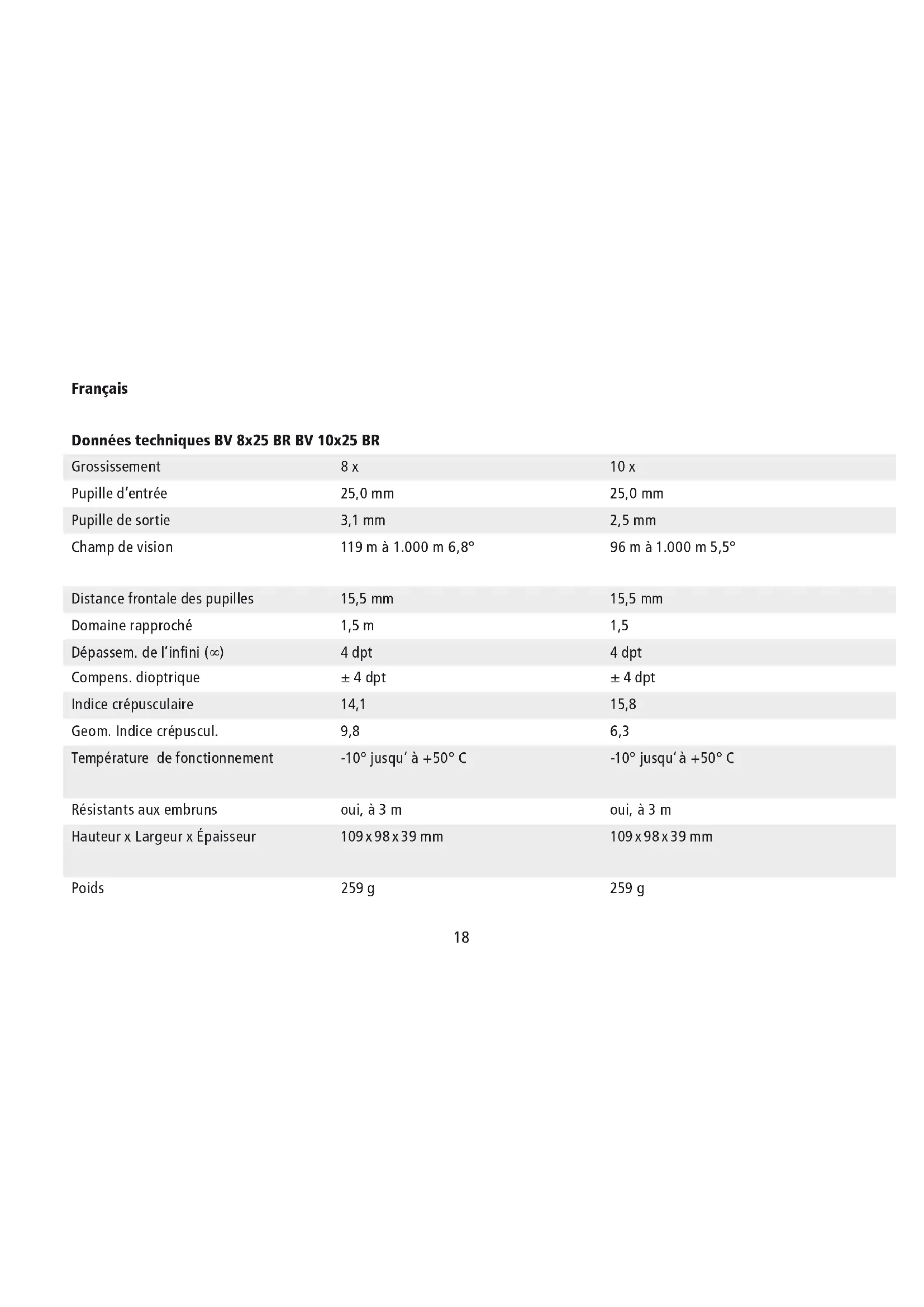

Données techniques BV 8x25 BR BV 10x25 BR

Grossissement	8 x	10 x
Pupille d'entrée	25,0 mm	25,0 mm
Pupille de sortie	3,1 mm	2,5 mm
Champ de vision	119 m à 1.000 m 6,8°	96 m à 1.000 m 5,5°
Distance frontale des pupils	15,5 mm	15,5 mm
Domaine rapproché	1,5 m	1,5
Dépassem. de l'infini (∞)	4 dpt	4 dpt
Compens. dioptrique	± 4 dpt	± 4 dpt
Indice crépusculaire	14,1	15,8
Geom. Indice crépuscul.	9,8	6,3
Température de fonctionnement	-10° jusqu'à +50°C	-10° jusqu'à +50°C
Résistants aux embruns	oui, à 3 m	oui, à 3 m
Hauteur x Largeur x Épaisseur	109 x 98 x 39 mm	109 x 98 x 39 mm
Poids	259 g	259 g

BV 8x42 BR BV 10x42 BR BV 8x56 BR

5,25 mm	4,2 mm	7,0 mm
129 m à 1.000 m 7,4°	114 m à 1.000 m 6,5°	114 m à 1.000 m 6.5
18,0 mm	15,0 mm	23 mm
1,2 m	1,2 m	2,5 m
4 dpt	4 dpt	4 dpt
±4 dpt	±4 dpt	±4 dpt
18,3	20,5	21,2
27,6	17,6	49,0
-10° jusqu' à +50° C	-10° jusqu' à +50° C	-10° jusqu' à +50° C
oui, à 3 m	oui, à 3 m	oui, à 3 m
140 x 127 x 51 mm	140 x 127 x 51 mm	187 x 143 x 61 mm
780 g	780 g	1.145 g

Sous réserve de modifications.

MINOX est une marque déposée par MINOX GmbH, Wetzlar.
