BV 8x56 BR - Jumelles MINOX - Notice d'utilisation et mode d'emploi gratuit

Type de jumelles	Jumelles de chasse et d'observation
Grossissement	8x
Diamètre de l'objectif	56 mm
Champ de vision à 1000 m	120 m
Poids	1 100 g
Étanchéité	Oui, rempli d'azote
Traitement des lentilles	Traitement multicouche
Utilisation	Observation de la faune, chasse, randonnée
Maintenance	Nettoyer les lentilles avec un chiffon doux, éviter les produits abrasifs
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs
Garantie	Garantie limitée de 10 ans

FOIRE AUX QUESTIONS - BV 8x56 BR MINOX

Comment nettoyer les lentilles des jumelles MINOX BV 8x56 BR ?

Utilisez un chiffon en microfibre doux et propre pour essuyer délicatement les lentilles. Évitez d'utiliser des produits chimiques agressifs.

Les jumelles MINOX BV 8x56 BR sont-elles étanches ?

Oui, les jumelles MINOX BV 8x56 BR sont entièrement étanches et remplies d'azote pour éviter la buée à l'intérieur.

Comment ajuster la mise au point des jumelles ?

Utilisez la molette de mise au point située au centre des jumelles pour ajuster la netteté de l'image. Pour les différences de vision entre les yeux, utilisez la molette dioptrique sur l'oculaire droit.

Que faire si les jumelles ne fournissent pas une image claire ?

Assurez-vous que les lentilles sont propres et que la mise au point est correctement réglée. Vérifiez également que les réglages dioptriques sont adaptés à votre vue.

Quel est le poids des jumelles MINOX BV 8x56 BR ?

Les jumelles MINOX BV 8x56 BR pèsent environ 1 000 grammes.

Comment stocker les jumelles pour prolonger leur durée de vie ?

Rangez les jumelles dans leur étui dans un endroit sec et frais, à l'abri de la lumière directe du soleil et de l'humidité.

Les jumelles MINOX BV 8x56 BR ont-elles un strap inclus ?

Oui, un strap pour le cou est inclus avec les jumelles afin de faciliter le transport.

Comment régler le champ de vision des jumelles ?

Le champ de vision est fixe et dépend de la conception des jumelles. Pour les MINOX BV 8x56 BR, le champ de vision est de 120 mètres à 1 000 mètres.

Les jumelles sont-elles adaptées pour les porteurs de lunettes ?

Oui, les MINOX BV 8x56 BR ont des œilletons réglables qui permettent un bon confort d'observation pour les porteurs de lunettes.

MODE D'EMPLOI BV 8x56 BR MINOX

Les différentes pieces servantes à l'utilisation

1. Oculaire avec oeilleres rabattables
2. Compensation dioptrique
3. Molette centrale
4. Tubes repliables
   5.Objectif
5. Adaptateur de trépied (Vis de protection)

En cas d'endommagement, notre service après-vente se tient à votre disposition à l'adresse suivante:

MINOX GmbH

Walter-Zapp-Str. 4

D-35578 Wetzlar, Allemagne

Tel.: [phone] / 917-0

e-mail: [e-mail]

À l'étranger, veuillez contacter un de nos ateliers de service après-vente ou une de nos agencies MINOX. Pour les adresses de nos représentations, veuillez consulter notre site sur Internet: http://www.minox.com

Einleitung

Introduction

Presentsation

Deutsch

Avec une jumelle MINOX vous avez opté pour un produit qui se désigne par la qualité supérieur de son optique et de sa mécanique de précision. Cette notice d'utilisation vous aidera à exploiter optimalement les multiples performances que recèle cette jumelle.

Nous vous souhaitons beaucoup de plaisir lors de vos observations avec votre nouvelle jumelle MINOX!

Einstellungen

Adjustments

Réglages

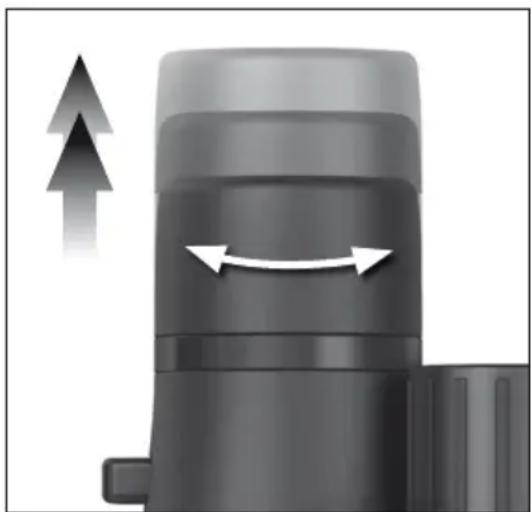

Idéal pour les porteurs de lunettes

Afin que les porteurs de lunettes puissant aussi bénéficiaire d'un champ de vision optimal, les jumelles MINOX sont équipées d'oeillères régables.

Utilisation des jumelles sans lunettes

L'observateur non-porteur de lunettes tourne les oeillères des deux oculaires vers la gauche (sens inverse des aiguilles d'une montre) jusqu'à leur enclenchement. Cette position assure une distance ajustée entre la jumelle et l'oeil.

Utilisation des jumelles avec lunettes

L'observateur porteur de lunettes replace les oeillères des deux oculaires sur leur position d'origine (réglage au moment de la livraison). Pour ce faire, il tourne les oeillères vers la droite, jusqu'à enchiquetage. Il pourrait ainsi observer tout le champ de vision, sans restrictions, jusqu'àuxbords de l'image.

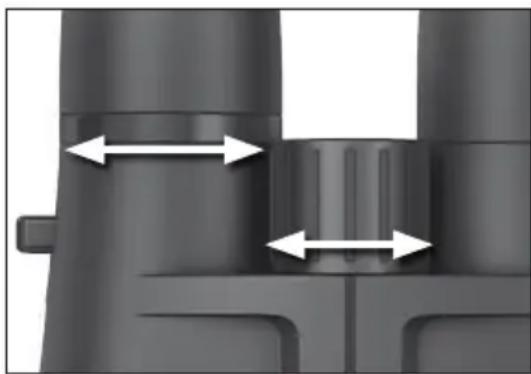

Positionnement de l'ecart interpupillaire

Pour ce réglage, regarder au travers des deux oculaires de sa jumelle puis, écarter ou rapprocher les deux tubes, jusqu'à ce que les deux champs de vision observés ne forment plus qu'une image circulaire, unique.

Scharfstellung

Focusing

Réglage de la nettete

Pour obtenir une vision optimale, il faut adapter l'optique de la jumelle à la vue personnelle de l'observateur. Pour ce faire, procéder comme suit:

(a) Visualiser tout d'abord un objet fixe dans le lointain. Ensuite, après avoir fermé l'oeil droit, tourner le bouton de commande central jusqu'à obtention d'une image nette de cet objet avec l'oeil gauche.
(b) Visez ensuite le même object puis, après avoir fermé l'oeil gauche, tournez l'anneau de réglage de l'oculaire droit jusqu'à obtention d'une mise au point optimale avec votre oeil droit.
(c) ÀpREScs deux réglages,votrecjumelle MINOXest optimalementadaptéàla vision individuelledevos deux yeux.
(d) Pour l'observation d'autres objets situés à différentes distances, il suffit demettre respectivement au point à l'aide du bouton central de commande.

Attention:

Ne jamais regarder en direction du soleil avec une jumelle! Cela pourrait occasionner de sérieux dommages aux yeux.

Anbringung eines Statives
Attaching a tripod
Installation sur un trépied

Pour une observation exemple de tremblements, en particulier lors de l'utilisation de forts grossissements, l'usage d'un trépied est conseillé. On peut installer ce dernier à l'aide de l'adaptateur de trépied MINOX propose en option (code N° 69727). On l'installe après avoir enlevé la vis de protection (6) située sous la jumelle. Il faut revisser sur la jumelle après utilisation du trépied.

Les souillures risquent de provoquer une diminution dans la luminosité de votre jumelle MINOX. Nous conseillons donc d'éliminer les traces de doigs, la poussière ou autres impropriétés de la surface des objectifs et des oculaires à l'aide d'un pinceau fin ou du chiffon optique de MINOX (N° art. 99605).

Au dos de chaque jumelle MINOX figure son numero de fabrication. Il est important de noter cette reference: elle peut se reveler utile en cas de perte.

En achetant cetteamera MINOX, vous avez acquis un produit qui a eté fabriqué et éprouvé suivant des normes de qualité particulièrement séverés.

La garantie légale de 5 ans, en vigueur pour ce produit, est prise en charge par nos soins à compter du jour de la vente par un négociant/agréedans les conditions suivantes:

1) Il sera remédie, au cours de la période de garantie, aux réclamations qui se fondentsur des défauts de fabrication, gratuiment et, suivant notre propre appréciation, par le biais d'une remise en état, d'un changement des pieces défectueuses ou d'un échange contre un produit en parfait état et de même type. Les demandes qui dé passeraient ce cadre,quelle que soit leur nature et quel que soit leur motif juridique en rapport avec la presente prestation de garantie, sont exclues.
2) Les droits à la garantie sont supprimés si le défaut en question est imputable à une manipulation incorrecte - l'utilisation d'accessoires étrangers pouvant aussi en faire partie - si une intervention a été effectue par des personnes et des ateliers non autorisés ou si le numéro de fabrication a été rendu méconnaisable.
3) Les droits à la garantie ne peuvent être invoqués que sur presentation d'un justificatif d'achat imprimé émanant d'un négociant autorisé.

4) En cas de recours à la garantie, veuilles faire parvenir la camera MINOX, accompagnée de l'original du justifi catif d'achat imprimé et d'un exposé de la réclamation, au service clients de la MINOX GmbH ou à une succursale régionale.
5) En cas de besoin, la succursale du pays de destination correspondant se tient à la dispos sition des touristes, conformément aux règles qui régissant la prestation de garantie de la MINOX GmbH, sur presentation du justifi catif d'achat imprimé.

Deutsch

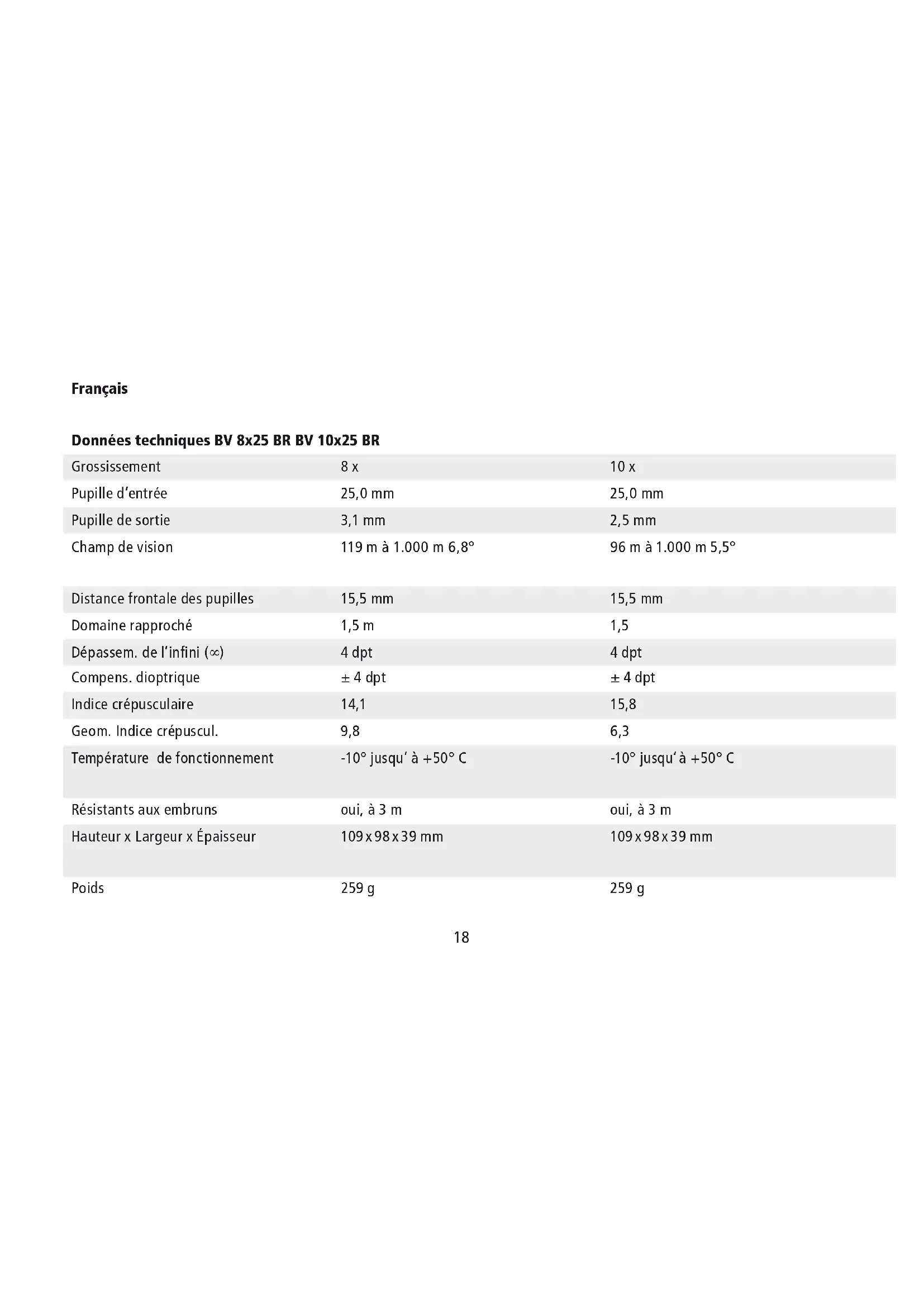

Données techniques BV 8x25 BR BV 10x25 BR

Grossissement	8 x	10 x
Pupille d'entrée	25,0 mm	25,0 mm
Pupille de sortie	3,1 mm	2,5 mm
Champ de vision	119 m à 1.000 m 6,8°	96 m à 1.000 m 5,5°
Distance frontale des pupils	15,5 mm	15,5 mm
Domaine rapproché	1,5 m	1,5
Dépassem. de l'infini (∞)	4 dpt	4 dpt
Compens. dioptrique	± 4 dpt	± 4 dpt
Indice crépusculaire	14,1	15,8
Geom. Indice crépuscul.	9,8	6,3
Température de fonctionnement	-10° jusqu'à +50°C	-10° jusqu'à +50°C
Résistants aux embruns	oui, à 3 m	oui, à 3 m
Hauteur x Largeur x Épaisseur	109 x 98 x 39 mm	109 x 98 x 39 mm
Poids	259 g	259 g

BV 8x42 BR BV 10x42 BR BV 8x56 BR

5,25 mm	4,2 mm	7,0 mm
129 m à 1.000 m 7,4°	114 m à 1.000 m 6,5°	114 m à 1.000 m 6.5
18,0 mm	15,0 mm	23 mm
1,2 m	1,2 m	2,5 m
4 dpt	4 dpt	4 dpt
±4 dpt	±4 dpt	±4 dpt
18,3	20,5	21,2
27,6	17,6	49,0
-10° jusqu' à +50° C	-10° jusqu' à +50° C	-10° jusqu' à +50° C
oui, à 3 m	oui, à 3 m	oui, à 3 m
140 x 127 x 51 mm	140 x 127 x 51 mm	187 x 143 x 61 mm
780 g	780 g	1.145 g

Sous réserve de modifications.

MINOX est une marque déposée par MINOX GmbH, Wetzlar.
