Type de produit	Table de cuisson à gaz
Nombre de foyers	4 foyers
Type de foyers	Foyers gaz
Dimensions approximatives	60 cm x 50 cm
Poids	10 kg
Matériau de la surface	Émail
Type d'allumage	Allumage électronique
Compatibilités	Compatible avec les bouteilles de gaz et le gaz de ville
Consommation énergétique	Variable selon le foyer
Fonctions principales	Cuisiner avec précision grâce à des foyers de différentes tailles
Entretien et nettoyage	Nettoyage à l'eau savonneuse, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées pour entretien
Sécurité	Système de sécurité pour éviter les fuites de gaz
Informations générales	Installation par un professionnel recommandée

FOIRE AUX QUESTIONS - FGG62414XA FAURE

Comment nettoyer la surface en inox de mon FAURE FGG62414XA ?

Utilisez un chiffon doux et un nettoyant pour inox. Évitez les éponges abrasives qui pourraient rayer la surface.

Que faire si la plaque de cuisson ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous également que les commandes sont correctement réglées.

Comment régler la température de cuisson sur le FAURE FGG62414XA ?

Utilisez les boutons de réglage de température situés sur le panneau de commande pour ajuster la chaleur selon vos besoins.

Pourquoi la cuisson prend-elle plus de temps que prévu ?

Cela peut être dû à une mauvaise répartition de la chaleur. Assurez-vous que les casseroles et poêles utilisées sont adaptées à la taille des zones de cuisson.

Comment puis-je désactiver la sécurité enfant ?

Pour désactiver la sécurité enfant, maintenez enfoncé le bouton de sécurité enfant pendant quelques secondes jusqu'à ce que l'indicateur lumineux s'éteigne.

Quel type de casseroles peut-on utiliser avec la plaque de cuisson ?

Utilisez des casseroles et poêles avec un fond plat en acier inoxydable, en fonte ou en aluminium. Évitez les ustensiles en verre ou en céramique.

Comment puis-je effectuer une mise à jour du logiciel si nécessaire ?

Consultez le manuel d'utilisation pour les instructions spécifiques concernant la mise à jour du logiciel, ou contactez le service client de FAURE pour obtenir de l'aide.

Que faire si la lumière de la plaque de cuisson clignote ?

Un clignotement peut indiquer un problème de connexion ou un dysfonctionnement. Débranchez l'appareil et rebranchez-le après quelques minutes. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI FGG62414XA FAURE

Notice d'utilisation

Table de cuisson

Consignes de sécurité 2

Installation 4

Description de l'appareil 7

Fonctionnement 8

Conseils utiles 8

Entretien et nettoyage 9

En cas d'anomalie de fonctionnement 10

Caracteristiques techniques 11

En matière de protection de l'environnement 12

Sous réserve de modifications.

Consignes de sécurité

! Avertissement Ces instructions s'appliquent uniquement aux pays dont les symboles figurent sur la couverture de cette notice d'utilisation.
Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation. Conserve ces instructions à proximate de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.

Avertissements importants

! Avertissement Cet apparéil n'est pas concu pour être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser.

Sécurité enfants

• Cet apparéil ne doit être utilisé que par des adultes Surveilliez les enfants, pour vous assurer qu'ils ne jouent pas avec cet apparéil.
• Ne laïsez aucun emballage à la portée des enfants.
  Ils risquent en effet de s'étouffer ou de se blesser.
• Ne laissez pas les enfants s'approcher de l'appareil pendant ou après son utilisation, et cela jusqu'à ce qu'il soit froid.

Application

• Retirez tous les emballages, les étiquettes et le film protecteur du panneau de la table de cuisson en acier inoxydable (le cas échéant) avant de l'utiliser pour la première fois. Ne retirez pas la plaque signa-létique Cela peut annuler la garantie.

• Mettez à l'arrêt les zones de cuisson après chaque utilisation.

• Les brûleurs et les parties accessibles sont chauds pendant et après la cuisson. Ne posez pas de couverts ou de couvercles sur le plan de cuisson. Les recipients et leur contenu peuvent basculer. Risque de brûlle.

• Surveiliez attentivement la cuisson lors de friture dans l'huile ou la graisse : les graisses surchauffées s'enflammment facilement. Risque d'incendie !
• Ne laissiez pas l'appareil sans surveillance en cours de fonctionnement.
• Surveillez toujours l'appareil pendant son fonctionnement.
• Evitez tout écoullement dans les orifices de la table de cuisson.
• N'utilise jamais l'appareil sans réciements de cuisson dessus.
• Cét apparéil est destiné à un usage domestique normal. N'utilise jamais l' apparéil à des fins commerciales ou industrielles.

Attention Cet apparéil est exclusivement destiné à un usage culinaire. Ne l'utilise pas pour des usages autres que celui pour lequel il a été créé, à des fins de chauffage par exemple.

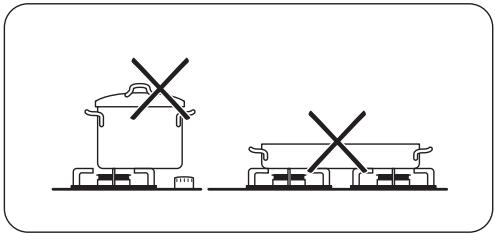

Utilisez uniquement des recipients dont le diamètre correspond aux diamètres indiqués pour chaque brû-leur. Risque de surchauffe et de rupture de la plaque en verre (si votre apparéil en est équipé) !
- N'utilise pas de-scriptent dont le diametre est inférieur à la dimension du brûleur. Des flammes pourraient brûler le manche du-scriptent. Reportez-vous au tableau du chapitre « Conseils utiles »
- Les recipients ne doivent pas toucher la zone de commande.
Assurez-vous que les membres ne dépassent pas des bords de la table de cuisson et qu'ils sont positifs.

tionnés au centre des anneaux afin d'éviter tout risque pour la sécurité.

• N'utilise pas de recipient instable ou dont le fond est endommagé. Risque de renversement et d'accident.
• Ne placez jamais, dans, sur ou à proximé de l'appareil, des produits inflammables ou des articles imprégnés de produits inflammables ou des objets susceptibles de fondre (en plastique ou en aluminium). Risque d'explosion ou d'incendie.
• N'utilise que les accessoires fournis avec l'appareil.
• Soyez prudent lorsque vous branchez l'appareil à des prises électriques situées à proximité. Contrôlez que les cables d'alimentation n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou des recipients brûlants. Ne laissez pas les connexions s'emmeler.

Installation

• Veuillez lore attentivement cette notice d'utilisation. Le fabricant ne pourrait être tenu pour responsable en cas de dommages corporels ou matériels resultant du non-respect des prescriptions suivantes.
• Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (gaz, électricité,...), la mise en service et la maintenance de votre apparéil doivent être effectés uniquement par un professionnelnel qualifié, selon les normes et règlements en vigueur.
• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez jamais un apparéil endommagé. Si nécessaire, contactez le magasin vendeur.
• N'utilise les appareils encastrables qu'après les avoir installés dans des meubles d'encastrement appropriés et qui repondent aux normes en vigueur.
• N'installez pas la table de cuisson au-dessus d'un apparéil électroménager si celui-ci ne l'a pas formellement prévu.
• Installez l'appareil uniquement sur un plan de travail dont la surface est plane.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Vous risqueriez de vous blesser et d'endommager l' apparéil.
• Respectez la législation, la reglementation, les directives et les normes en vigueur dans le pays où est

installé l'appareil (réglementations de sécurité sur le recyclage, consignes de sécurité électriche et/ou gaz).

• Respectez l'espacement minimal requis par rapport aux autres apparèils.
• La protection contre les contacts accidentels doit être assurée par le montage, par exemple les tiroirs doivent être installés uniquement avec un panneau de protection directement sous l'appareil.
• Pour protégger l'appareil de l'humidité, mettez du mastic (joint) adapté sur les surfaces de découpe du plan de travail.
• Le joint combe les fentes entre le plan de travail et l'appareil.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humiètie émanant, par exemple, d'un lavè-vaisselle ou d'un four.
• N'installé pas l'appareil à proximité d'une porte ou sous une fenêtre. Les membres chauds sur la table de cuisson pourrait se renverser à l'ouverture de celles-ci.
• Avant d'installer et d'utiliser l'appareil, assurez-vous que les réglages de l'appareil soient compatibles avec les conditions d'installation du local (type de gaz, pression du gaz,...). Les paramètres de réglage de l'appareil figurent sur la plaquette située à proximité du tuyau d'acciviée du gaz.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règes d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
  L'utilisation d'un appeareil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la pierce où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique (hotte à extraction mécanique).

• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique (si elle existe).

• Les opérations d'installation et de branchement doivent être réalisées par un technician qualifié. Risque de blessure due à un choc électrique!

• Débranche l'appareil du réseau électrique avant toute opération de nettoyage ou d'entretien.
• La borne d'alimentation est sous tension.
• Mettez la borne d'alimentation hors tension.
  Assurez-vous que l'appareil est correctement installé de manière à évier tout contact.
• Si les prises males et femmes sont mal serrées ou mal installées, la borne peut surchauffer.
• Le raccordement électricne doit être effectué que par un électricien qualifié.
  Le cable ne doit pas etre tendu.
  Utilisez le cable d'alimentation approprié et remplace-les par un cable spécifique adapté s'il est endommagé. Adressez-vous à votre service après vente pour le remplacement du cable d'alimentation.
• Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un

interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.

• Si la patte de scellement se trouve aproximé du répartiteur, vérifie toujours que le cable d'alimentation n'entre pas en contact avec le bord de la patte.
• Les dispositifs d'isolement complrenn : des disjoncteurs, des fusibles (les fusibles à visser doivent être reliés du support), des disjoncteurs différentiels et des contacteurs.

Mise au rebut de l'appareil

• Pour éviter tout dommage corporel ou matériel.

• Débranchez l'appareil électricquement.

• Coupe le cable d'alimentation au ras de l'appareil et mettez-le au rebut.
• Ecrasez les tuyaux de gaz extérieures, s'ils existent.
• Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Installation

! Avertissement Les instructions suivantes concernant l'installation, le raccordement et la maintenance de l'appareil doivent être effectuees par un professionnel qualifie selon les normes et reglements en vigueur.

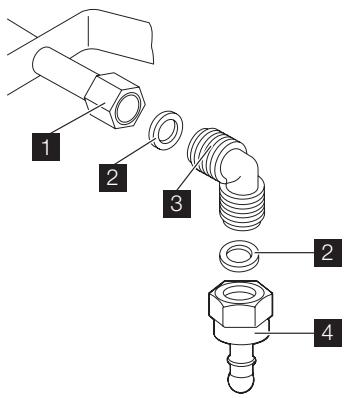

Raccordement au gaz

Choisissez un raccordement fixe ou utilisez un tuyau flexible en acier inoxydable conforme à la reglementation en vigueur. Si vous utilisez des tuyaux métalliques flexibles, assurez-vous qu'ils n'entrent pas en contact avec les parties mobiles et qu'ils ne sont pas tardus. Faites également attention lorsque la table de cuisson est reliée à un four.

Important Assurez-vous que la pression d'alimentation de l'appareil répond aux valeurs recommandées. Le raccordement réglabre est relié à la rampe complète par un écrou fileté G 1/2". Vissez les pieces sans forcer, réglez le raccordement dans le sens nécessaire et serrez le tout.

1 Extrémité de l'arbre avec écrou
2 Rondelle (la rondelle supplémentaire ne concerne que la Slovénie et la Turquie)
3 Coude
4 Porte-tuyau en caoutchouc pour gaz liquide (uniquement pour la Slovénie et la Turquie)

Raccordement rigide :

Effectuez le raccordement en utilisant des tuyaux métalliques rigides (en cuivre avec embout mécanique).

Raccordement « flexible » avec embout mécanique :

Gaz naturel: le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appa-reil.
- Butane / Propane : Un tubeSouple, équipé de ses colliers, peut être utilisé s'il est visitable sur toute sa longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser un tuyau flexible à embout métallique approprié.

Raccordement de tuyaux flexibles non métalliques :

S'il est visitable sur toute sa longueur, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible à l'aide de colliers.

Gaz liquide : utilisez le détendeur en caoutchouc. Intercalez toujours le joint. Continue alors le raccordement au gaz. Le tuyau flexible s'applique lorsque :

• il ne doit pas devenir plus chaud que la température ambiente, à savoir plus de 30^ ;
• il n'est pas plus long que 1,50m
• il ne montre aucun étranglement;
• il n'est soumis à aucune traction et aucune torsion ;
• il n'entre pas en contact avec la découvert ou les coins tranchants;
• il est visible sur toute sa longueur afin de vérifier son état.

Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :

• il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur;
• le matériel n'est pas durci, mais présente une élasti-cité correcte;
• les colliers de serrage ne sont pas rouillés;
• la date d'expiration n'est pas passée.

Si vous constazez au moins un de ces defaults, ne réparez pas le tuyau, mais remplacez-le.

Important Quand l'installation est terminée, assurez-vous que chaque raccord est etanche en utilisant une solution savonneuse, et non une flamme!

Remplacement des injecteurs

1. Enlevez les supports de casseroles.
2. Retirez le chapeau et la couronne du brûleur.
3. À l'aide d'une clé de 7, démontez les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Données techniques »).
4. Assemble les pièces, en suivant la même procédure dans l'ordre inverse.

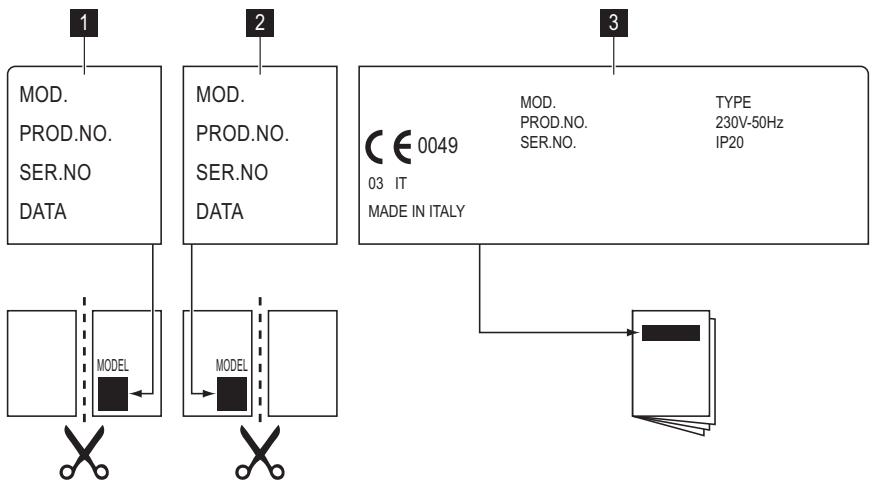

5. Remplacez l'étiquette signalétique (qui se trouve près du tuyau d'arrivée du gaz) par cette qui est prévue pour le nouveau type d'alimentation au gaz. Vous trouvrez cette étiquette dans le sachet fourni avec l'appareil.

Si la pression du gaz d'alimentation est variable ou differe de la pression necessaire, vous nevez installer un régulateur de pression approprié sur le tuyau d'arrivée de gaz.

Réglage du niveau minimum

Pour régler le niveau minimum des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimum.
3. Enlevez la manette.
4. À l'aide d'un tournevis fin, réglez la position de la vis de dérivation.

1 Vis de réglage

• Si vous passez du gaz naturel G20/G25 20/25 mbar au gaz liquéfié, serrez au maximum la vis de réglage.

• Si vous passez du gaz liquéfié au gaz naturel G20/G25 20/25 mbar dévissez la vis de dérivation d'environ 1/4 de tour.

• Si vous passez du gaz naturel G20/G25 20/25 mbar à du gaz de ville G130 8 mbar dévissez d'environ 3/4 de tour.

• Si vous passez du gaz de ville G130 8 mbar à du gaz naturel G20/G25 20/25 mbar vissez d'environ 3/4 de tour.
• Si vous passez du gaz liquéfié à du gaz de ville G130 8 mbar dévissez d'environ 1 tour.

! Avertissement Assurez-vous que la flamme ne s'éteint pas lorsque vous tournezrapidement lamanette de la position maximum à la position minimum.

Branchement électrique

L'appareil doit être relié à la terre en respectant bien les précautions de sécurité.
- Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondant aux valeurs d'alimentation locales.
- Cet apparéil est alimenté à l'aide d'un cable principal. Une fiche appropriée doit être adaptée auordon d'alimentation (reportez-vous à la charge électrique spécifique sur la plaque signalétique). La fiche doit être insérée dans une prise murale appropriée.
- Pour toute intervention sur votre apparéil, faites appel au service après-vente de votre magasin vendeur.
Utilisez toujours une prise antichoc correctement installée.
Assurez-vous que la prise principale est accessible après installation.
- Ne tirez jamais sur le cable d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la prise de courant.
L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'un raccordement multiple ou d'une prise multiple (risque d'incendie).Verifiez que la prise de terre est conforme aux reglements en vigueur.
Le cable d'alimentation doit etre place de maniere a ce qu'il n'entre pas en contact avec une surface chaude.
Raccordez l'appareil au secteur à l'aide d'un système permettant le débranchement de l'appareil à tous les pôles, avec une largeur d'ouverture de contact d'au moins 3 mm., par exemple, un disjoncteur automatique de protection, des déclencheurs de perte à la terre ou un fusible.

• Aucune partie du cordon d'alimentation ne doit afficher une température supérieure à 90^ . Le cable neutre bleu doit être raccordé à la borne « N » de la plaque à bornes. Le cable de phase marron (ou noir) (partant de la borne « L » de la plaque à bornes doit toujours être relié à la phase sous tension.

Remplacement du cable d'alimentation

Ne remplacez le cable de raccordement qu'vec un Cable de type H05V2V2-F T90. Assurez-vous que la section du cable convient à la tension et à la température de fonctionnement. Le cable de terre jaune/vert doit être plus long d'environ 2 cm que le cable de phase marron (ou noir).

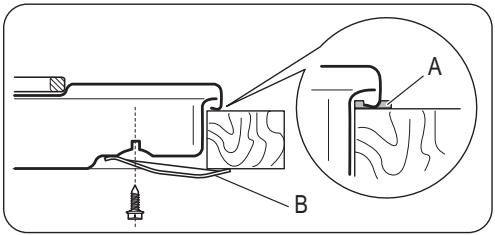

Encastrement

A) joint fourni
B) équres fournies

Possibilities d'insertion

Élement de cuisine avec porte

Le panneau installé sous la table de cuisson doit être facilement amovible et facile d'accès au cas où une intervention technique serait nécessaire.

a) Panneau amovible
b) Espace pour les branchements

Au-dessus d'un four

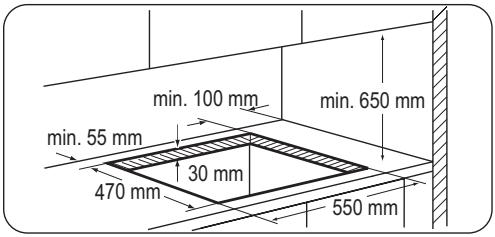

Les dimensions de la niche d'encastrement de la table de cuisson doivent être conformes aux indications et

Description de l'appareil

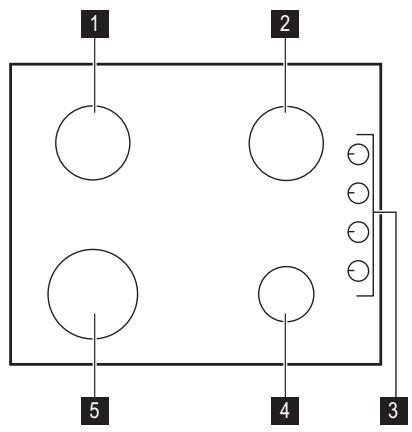

Description de la table de cuisson

Manettes de commande

Symbole	Description
●	pas d'alimentation en gaz / position arrêt
○	position d'allumage / alimentation en gaz maxi-mum

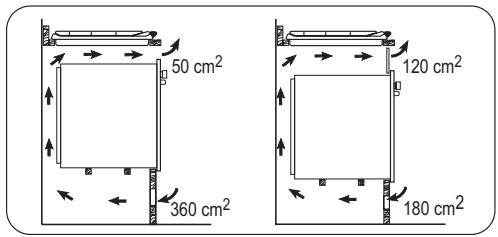

l'objet de cuisine doit être équipé d'aérations pour assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre de retarder facilement le four de l'ensemble.

1 Brûleur semi-rapide
2 Brûleur semi-rapide
3 Manettes de commande
4 Brûleur auxiliaire
5 Brûleur rapide

Symbole	Description
	alimentation en gaz mini-mum

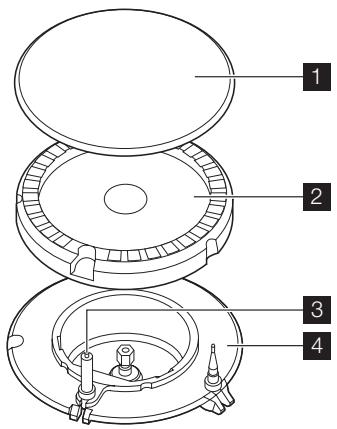

Allumage du brûleur

! Avertissement Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant decline toute responsabilité en cas de mauvais usage de la flamme
Allumez toujours le brûleur avant de poser les plats.

Pour allumer le brûleur :

1. Tournez le sélecteur dans le sens inverse des aiguilles d'une montre jusqu'à sa position maximale (☆)， puis appuyer dessus pour l'enforcer.
2. Maintenez la commande appuyée pendant environ 5 secondes, cela permet au thermocouple de se rechauffer. Sinon, l'alimentation en gaz sera interrompue.
3. Une fois que la flamme brûle régulièrement, réglez son débit.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que la couronne et son chapeau sont correctement placés.

Conseils utiles

Économies d'énergie

• Si possible, couvre les cassetoles.
  Lorsque le liquide commence à bouillir, baissez le feu pour laisser légèrement fremir le liquide.

1 Chapeau de brûleur
2 Couronne de bruleur
3 Bougie d'allumage
4 Thermocouple

! Avertissement Ne maintenez pas la manette de commande enforcée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

Important En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Dans ce cas, approchez une flamme du brûleur, enforcez la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz.

Si le brûleur s'eteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.
i Le générateur d'étincelles se déclenché automatiquement à la mise sous tension de l'appareil, après l'installation ou une coupure d'électricité. Ce phénomène est normal.

Pour eteindre les bruleurs

Tournez la manette jusqu'au symbole
! Avertissement Abaissez ou coupe toujours la flamme avant desteroler les recipients du bruleur.

! Avertissement Utilisez des casseroles et poèles dont le fond correspond à la taille de la zone de cuisson utilisée.

N'utilise pas de recipients de cuisson qui dépasseraient des rebords de la plaque.

Brûleur	Diamètre du réseau
Rapide	180 - 260 mm
Semi-rapide	120 - 220 mm
Auxiliaire	80 - 160 mm

! Avertissement Les reçipients ne doivent pas entrer en contact avec les commandes. Les flammes brûleraient la zone de commande. Ne place pas le même récipient sur deux zones de cuisson.

! Avertissement Assurez-vous que les queues des récipients ne dépassent pas du rebord avant de la table de cuisson et que les récipients sont placés au centre des brûleurs pour une stabilité maximale et pour consommer moins de gaz.

Ne placez pas de casseroles instables ou déformées sur les brûleurs pour éviter des renversements et des blessures.

! Avertissement Il n'est pas conseilé d'utiliser un diffuseur de flamme.

Entretien et nettoyage

! Avertissement Débranchez l'appareil et laissez-le refroidir avant de le nettoyer. Débranchez l'appareil de la prise électrique avant tout nettoyage ou travail d'entretien.
! Avertissement Pour des raisons de sécurité, ne nettoyez pas l'appareil avec des appareils à vapeur ou à haute pression.
! Avertissement N'utilisez pas d'éponges abrasives, de tampons en laine d'acier ou d'acides. Vous risqueriez d'endommager l'appareil.
Les égratignures ou les taches sombres sur la surface n'ontaucun effet sur le fonctionnement de l'appareil.

• Vous pouvezPTRer les supports de casserole pour bien nettoyer la plaque.
• Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau chaude et un détergent doux et séchez-les soignement avant de les remetre en place.
• Lavez les éléments en acier inoxydable à l'eau, puis sechez-les à l'aide d'un chiffon doux.

• Les supports de casseroles ne doivent pas passer au lave-vaiselle. Ils doivent être lavés à la main.

• Lorsque vous laverez les supports à la main, faites bien attention lorsque vous les essuïerez, car l'émail se détache parfois des arêtes. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte.

• Àprous avoir lavé les supports de casseroles, voirlez à les remetre en place correctement.
• Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras des supports de casseroles sont au milieu du brûleur.
• Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson.

Après nettoyage, séchez l'appareil à l'aide d'un chiffon doux.

L'acier inoxydable peut ternir s'il est trop chauffé. Gardez à l'esprit que vous ne devez pas cuisiner avec des plats en terre cuite ou en fonte. N'utilise pas de papier aluminium pour ne pas endommager la partie supérieure durant le fonctionnement.

Enlevez les salissures :

1. • Enlevez immédiatement : plastique fondu, feuilles plastique et les alimentés contenant du sucre.

2. Mettez l'appareil à l'arrêt et laisserze le refroidir avant de procéder au nettoyage : des cernes de calcaire, traces d'eau, projections de graisse, décolorations métalliques liésantes. Utiliser un nettoyant spécial pour la surface de la table de cuisson.

3. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de détergent.

4. Pour finir essuyez l'appareil à l'aide d'un chiffon propre.

Nettoyage du générateur d'étincelles

Cette fonction emploie une bougie d'allumage en cérà-mique et d'une electrode métallique. Maintenez ces élé

ments propres pour prévenir un allumage difficile et vérifier que les trous de la couronne du brûleur ne sont pas obstrués.

Entretien periodique

Demandez régulierrement à votre service après-vente local de vérifier l'etat du tuyau d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé.

En cas d'anomalie de fonctionnement

Anomalie	Cause possible	Solution
Aucune étincelle ne se produit à l'allumage.	Il n'y a pas d'alimentation electrique.	Vérifiez si l'appareil est bien branché et allumé; Contrôlez le fusible. Si le fusible est dégagé plusieurs fois, contactez unElectricien qualifié.
	Le couvercle et la couronne du brûleur sont mal positionnés.	Assurez-vous que le couvercle et la couronne du brûleur sont bien positionnés.
La flamme s'éteint immédiatement après l'allumage.	Le thermocouple n'est pas suffi-samment chauffé.	Après avoir allumé la flamme, continuez à appuyez sur le bou-ton pendant environ 5 secondes.
Les flumes sont irrégulières.	La couronne du brûleur doit être encrassés avec des restes d'ali-ments.	vérifiez si l'injecteur n'est pas bouché et s'il n'y pas de particu-les alimentaires dans la couron-ne.

Certaines anomalies de fonctionnement peuvent dé-pendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie persististe, contactez votre magasin vendeur ou votre service après-vente.

Si un problème résultat d'une mauvaise'utilisation ou si l'installation de l'appareil n'a pas ete réalisée

par un professionnel qualifié, le déplacement du techni-cien du service après vente ou du revendeur peut être facturé même en cours de garantie.

Étiquettes fournies avec le sac d'accessoires

Collez les étiquettes adhéSES comme indiqué ci-dessous:

1 Collez-la sur la carte de garantie et envoyez cette partie
2 Collez-la sur la carte de garantie et conservez cette partie
3 Collez-la sur la notice d'utilisation
Ces informations sont nécessaires pour pouvoir vous offrir une aide rapide et adaptée. Ces données figurent sur la plaque signalétique fournie.

Description du modele

\section*{Caracteristiques techniques}

• Référence produit (PNC)
• Numéro de série (S.N.)

Utilisez exclusivement des pieces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service après-venture.

Dimensions de la table de cuisson

Largeur :	580 mm
Longueur :	500 mm

Dimensions de la niche d'encastrement de la table de cuisson

Largeur :

550 mm

Longueur :	470 mm
Puisance
Brûleur rapide :	3,2 kW
Brûleur semi-rapide :	2,0 kW
Brûleur auxiliaire :	1,0 kW
PUISSANCE TOTALE :	G20/G25 (2E+)20/25 mbar = 8,2 kWG30 (3+) 28-30 mbar =596 g/hG31 (3+) 37 mbar =586 g/h
Alimentation électrique :	230 V ~ 50 Hz
Catégorie :	III1c2E+3+
Raccordement gaz :	G 1/2 "
Alimentation en gaz :	G20/G25 (2E+) 20/25mbar

Classe de l'appareil : 3

Diamètres de by-pass

Brûleur	Ø by-pass en 1/100 mm
Auxiliaire	28
Semi-rapide	32
Rapide	42

Brûleurs à gaz

BRÜ-LEUR	PUIS-SANCE NORMALE kW	PUIS-SANCE RÉDUI-TE kW	PUISSANCE NORMALE			LPG (Butane/Propane) G30/G31 (3+) 28-30/37 mbar			LPG (Gaz de ville) G130 (1c) 8 mbar
			GAZ NATUREL G20/G25 (2E+) 20/25 mbar
			inj. 1/100 mm	G20 20 mbar	G25 25 mbar	inj. 1/100 mm	G30 28-30 mbar	G31 37 mbar	inj. 1/100 mm	m³/h
Auxiliaire	1.0	0.33	70	0.095	0.111	50	73	71	127	0.140
Semi-rapide	2.0	0.45	96	0.190	0.220	71	145	143	195	0.280
Rapide	3.2	0.75	121	0.305	0.354	88	233	229	255	0.448

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dédié a cet effet (collecte et recyclage du matériel électrique et electronique).

En procédant à la mise au rebut de l'appareil dans les régles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de

votrecommuneoule magasinouyouavesceffectued l'achat.

Emballage

Tous les matériaux d'emballage sont ecologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles: >PE<, >PS< , etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

www.electrolux.com/shop
