Caractéristiques techniques	Thermostat programmable, plage de température réglable de 5 à 30°C, précision de ±0,5°C.
Utilisation	Idéal pour le contrôle de la température dans les systèmes de chauffage et de climatisation.
Maintenance et réparation	Vérifier régulièrement le fonctionnement, nettoyer les contacts électriques si nécessaire.
Sécurité	Conforme aux normes de sécurité en vigueur, protection contre les surcharges.
Informations générales	Facilité d'installation, compatible avec divers systèmes de chauffage, garantie de 2 ans.

FOIRE AUX QUESTIONS - RAM 785 S THEBEN

Comment régler la température sur le thermostat THEBEN RAM 785 S ?

Pour régler la température, appuyez sur le bouton de réglage de la température sur le panneau avant. Utilisez les flèches pour augmenter ou diminuer la température souhaitée.

Que faire si le thermostat ne s'allume pas ?

Vérifiez d'abord si le thermostat est correctement branché. Assurez-vous également que le disjoncteur n'est pas déclenché. Si le problème persiste, contactez le service client.

Comment réinitialiser le thermostat THEBEN RAM 785 S ?

Pour réinitialiser le thermostat, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 5 secondes jusqu'à ce que l'affichage s'éteigne et se rallume.

Le thermostat affiche un code d'erreur. Que signifie-t-il ?

Consultez le manuel d'utilisation pour comprendre la signification des codes d'erreur. Chaque code indique un problème spécifique, comme un capteur défaillant ou un problème d'alimentation.

Comment changer la pile du thermostat THEBEN RAM 785 S ?

Pour changer la pile, retirez le couvercle à l'arrière du thermostat et remplacez la pile par une nouvelle pile de type AA. Assurez-vous de respecter la polarité.

Le thermostat ne réagit pas aux réglages. Que faire ?

Si le thermostat ne réagit pas, essayez de le réinitialiser. Si cela ne fonctionne pas, vérifiez si des interférences électromagnétiques peuvent affecter le fonctionnement de l'appareil.

Comment changer le mode de fonctionnement (chauffage/refroidissement) ?

Pour changer le mode de fonctionnement, appuyez sur le bouton de mode sur le panneau avant jusqu'à ce que le mode désiré s'affiche. Vous pouvez choisir entre chauffage, refroidissement ou mode automatique.

Quelles sont les dimensions du thermostat THEBEN RAM 785 S ?

Les dimensions du thermostat sont de 85 mm x 85 mm x 30 mm.

Le thermostat est bruyant, est-ce normal ?

Un léger bruit peut être normal lors du fonctionnement, mais si le bruit est fort ou inhabituel, vérifiez si l'appareil est correctement installé et contactez le service client si nécessaire.

Où puis-je trouver le manuel d'utilisation du thermostat THEBEN RAM 785 S ?

Le manuel d'utilisation est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger sur le site web de THEBEN dans la section 'Support'.

MODE D'EMPLOI RAM 785 S THEBEN

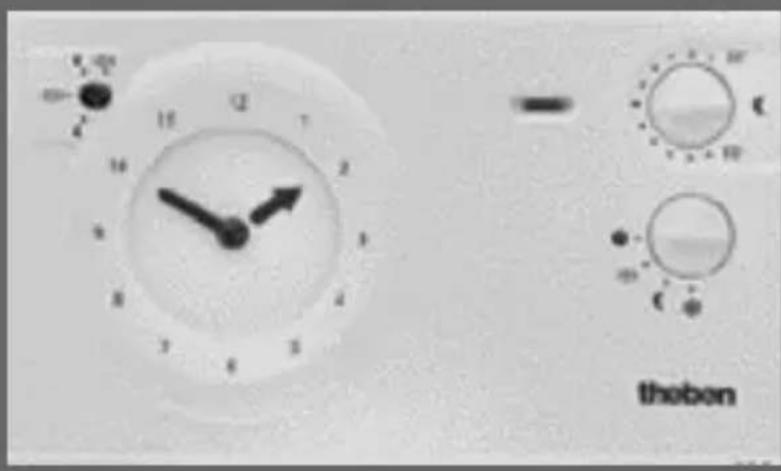

Thermostat à horloge

Gebruiksaanwijzing

Klokthermostat

Istruzioni d'uso

Cronothermostat

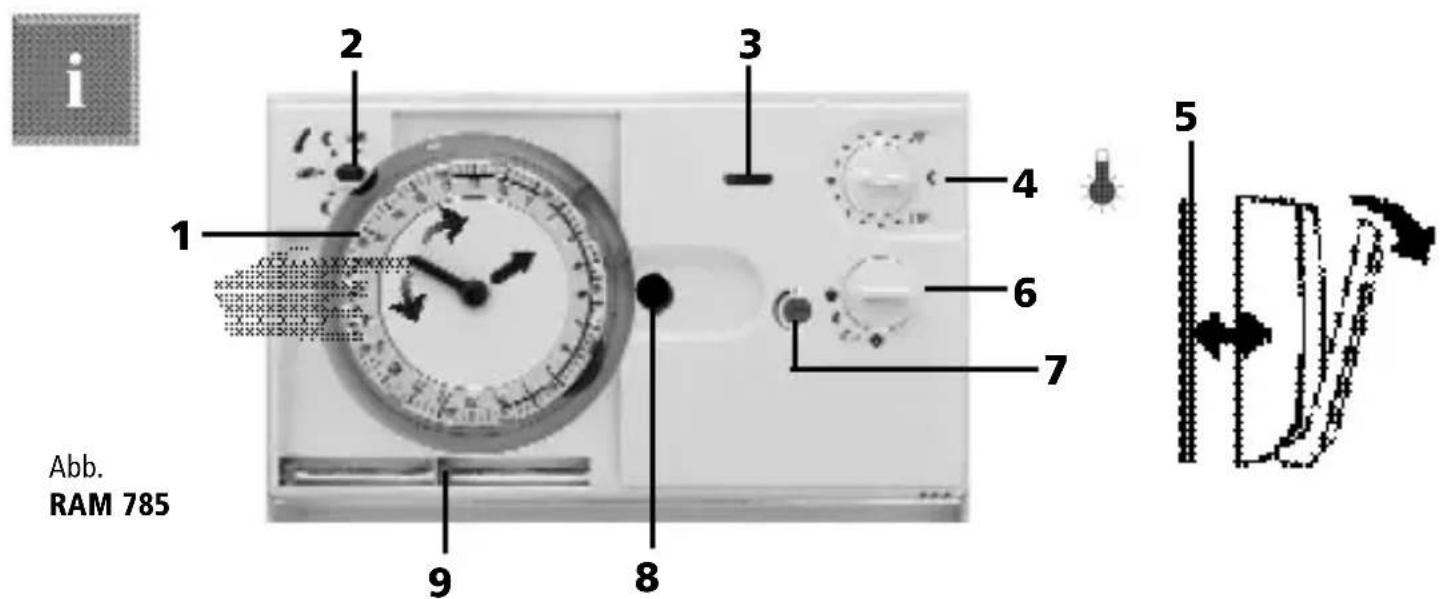

1 RAM 785s programm juornalier avec segments RAM 785programmjournalier-/hebdomadaire reversible
2 Indique l'allure de chauffage en cours comfort ou reduit
3 LED s'allume quand chauffage est en fonction
4 Temperatur reduct 1
5 Fentes d'airation dans le socle.
6 Commutateur (automatique en pos. ①) ou permanent comfort- ,duit- ,protection anti-gel +6^
7 Étallonage (Pour électricien professionnel seulement)
8 vis pour fixation
9 Cavalier de rechange

Application: le thermostat à horloge convient pour la régulation de température de locaux d'habitation ou professionnels, mais ne convient pas pour les locaux très poussieurs (halls de fabrication) ou humides (piscines, salles de bain, saunas etc.). Par exemple, durant les heures de bureau, une temperature comfort es assurée dans chaque local, individuellement, par les robinets thermostatiques; à la fin des heures de bureau, le thermostat à horloge réduit la temperature dans tous les locaux. Le début et la fin du régime de temperature comport our réduite est calculable librement par les cavaliers (785) ou segments (785s) disposés autour du cadran de l'horloge.

Réglage de l'heure ou changement d'heure éte/hiver

Tournez la grande aiguille, dans le sens horologique ou anti-horologique, Jusqu'à ce que l'heure correcte apparaisse.

Attention: ex.: 14h00 et non 02h00!

Sélecteur manuel pour lechioix du régime:

2 en position, le réglage des robinets thermostatiques B détermine la température comport.
2 en position le réglage au bouton déterminé la température réduite.

Attention: la réduction de température ambiente d'un degré (1^) correspond à une économie d'énergie d'environ 6%

Exemple: régime comforts tous les jours de 6h00 à 8h00

Basculez tous les segments entre 6h00 et 7h45 vers l'intérieur, à partir de 8h00 vers l'extérieur.

Enfichez le cavalier rouge sur 6h00 et le cavalier bleu sur 8h00.

Voorbeeld:

comfortperiode allegen van 6.00 h tot 8.00 h

Le type RAM 785 permet de passer d'un régime journalier à un régime hebdomadaire ou vice versa.

-> Enlevez le cadran hora
Tournez la grande aiguille jusqu'à ce que l'encoche du disque verte soit en face de celle du disque bleu.
Déplacez la bille d'entrainment métallique vers l'extérieur sur la position 7 d.

->Retournez le cadran
-> Replacez le cadran sur l'horloge de telle sorte que vous entendiez un "clic".

Exemple de programme hebdomadaire avec température comport de:

lu - ve: 4h00 - 6h00 et 16h00 - 20h00 / Sa: 8h00 - 0h00 / Di: 8h00 - 20h00

début un régime comport et met fin au régime réduit
début un régime réduit et met fin au régime comport

Enfichez chaque fois du lundi (I) au vendredi (V):

cavalier rouge sur 4h00 et cavalier bleu sur 6h00

cavalier rouge sur 16h00 et cavalier bleu sur 20h00

Samedi (VI): cavalier rouge sur 8h00 et cavalier bleu sur 0h00

Dimanche (VII): cavalier rouge sur 8h00 et cavalier bleu sur 20h00

Attention: enfichez tous les cavaliers à fond.

Raccordement exclusivement par un professionnel

Le montage et le raccordement ne peuvent être effectuels que par un professionnel. Si le thermostat à horloge est utilisé avec d'autres appareils dans une installation, il faut veiller à ce que l'installation dans son ensemble ne provoque pas de perturbation électrique.

Les normes nationales et les prescriptions de sécurité doivent etre respectees.

Des interventions dans l'appareil ou des modifications de celui-ci entrainnet la perte de la garantie.

Lors du montage et du démontage du thermostat à horloge, veillez à ce que les fils de raccordement soient hors tension.

Montage:

Ne pas installer l'appareil sur une paroi extérieere pleine, et non isolée.

1. Basculez le couvercle vers le bas
2. Avec un tournevis, orientez la fermeture 8 en position
3. Enlevez le socle gris de la partie thermostat
4. Faites passer les fils de raccordement par les ouvertures du socle le thermostat ne peut, enaucun cas,etre monté sur un support electriquement conducteur
5. Fixez l'appareil sur le mur, à 1,5 m de hauteur, si possible, sur un mur interieur, à un endroit où l'air peut circuler librement
6. Raccordez le socle selon le schéma de raccordement approprié
7. Mettez les cables à plat dans le socle
8. Adaptez le thermostat à horloge sur le socle cable
9. Avec un tournevis, orientez la fermeture 8 en position

Attention: veiliez à ce que les fentes d'áération 5 dans le socle ne soient pas bouchées par de la peinture, du papier peint, du plafonnage, etc.

Si l'on utilise plus de 3 fils pour le raccordement, on peut poser plusieurs cables séparés.

Ex.: régulation par pompe de circulation, chauffage à air chaud ou chauffage à accumulation.

Les types RAM 785s / RAM 785 disponible d'une réserve de marche.

L'horloge ne fonctionne pas immédiatement après le raccordement mais seulement après quelques minutes. En cas de coupure de courant, l'horloge continue à fonctionner.

La pleine réserve de marche est atteinte après environ 3 jours.

Conseils sécurité commande téléfonique:

Le thermostat à horloge RAM 785/785s dispose de bornes pour le raccordement d'un contact téléphonique à distance. Le report à distance du signal transmis par téléphone permet de commuter l'appareil sur la températur comport, qu'elle que soit sa position à cet instant. La temperature sera regulée en permanence sur 21^ C.

Action: Si les bornes 10 et 11 sont fermées par un contact libre de potentiel, l'appareil régule en permanence sur 21^ C.

Attention: Le contact à distance doit garantir une fiable vis-à-vis du réseau téléphonique. Raccordement d'un contact téléphonique:

Uniquement pour RAM 785/ 785s avec 230V de tensio d'alimentation.

Le non respect de instructions de branchement de la commande téléphonique, pent occasionally un danger de mort.

Ne jamais raccorder les files du téléphone sur ces bornes. Le cables de raccordement doivent répondre aux prescriptions nationales.

Voir schéma raccordement à l'intérieur de l'appareil.

Veiller à bien respecter le branchement Phase/L1 - Neutre N.

Le contact téléphonique ne peut être raccordé aux bornes 10 et 11 que par un cable offrant une isolation par rapport au potentiel du réseau (230 V AC) et selon les prescriptions d'installation nationales. Câble conseillé: VTMB.

Ne pasmettre en parallle avec des circuit pour courant fort.

Elektrische veiligheid:

Les câbles de raccordement * doivent répondre aux prescriptions nationales.

Etalonnage du seuil de commutation:

le thermostat à horloge est étaconné en usine. Si l'endetroit de montage, par exemple, un mur de beton froid, rendait un nouveau réglage nécessaire, l'écart de température constaté peut être corrige au bouton de réglage 7.

Ex.: température régulée trop élevé:

tournez le bouton 7 légèrement dans le sens anti-horologique; repêtez l'opération, au besoin.

Remarque: veillez à ce qu'il n'y ait pas de courant d'air froid au dos de l'appareil. Au besoin, obturez les canalisations électriques avec du silicone.

Considerer toutes autres informations techniques marquées sur l'appareil.
