Type de produit	Thermostat électronique pour chauffage
Marque	Seitron
Modèle	TAS022
Alimentation	230V~ -15% +10% 50Hz (TAS022M 0001) ou 24V~ ±10% 50Hz (TAS022 0001)
Consommation électrique	5,3 VA (230V) / 0,3 VA (24V)
Plage de réglage	6°C à 30°C
Réduction nocturne	2°C à 7°C réglable (défaut 4,5°C)
Différentiel	0,5°C
Capteur intérieur	NTC 4k7 ohm @ 25°C
Sonde à distance (option)	NTC 4k7 ohm @ 25°C
Contacts relais	5 (1) A @ 250V~ SPDT
Indice de protection	IP30
Température de fonctionnement	0°C à 40°C
Température de stockage	-10°C à +50°C
Humidité admissible	20% à 80% RH (sans condensation)
Dimensions (L x H x P)	85 x 85 x 31 mm
Poids	~135 g (230V) / ~130 g (24V)
Matériau du boîtier	ABS V0 auto-extinguible
Couleur	Blanc sécurité (RAL9003)
Fonctions principales	Régulation de température, réduction nocturne, blocage du bouton de réglage, sélection sonde intérieure/extérieure
Installation	Murale à 1,5 m du sol, éviter sources de chaleur et courants d'air
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité	Installation par personnel qualifié, couper l'alimentation avant intervention, utiliser un interrupteur omnipolaire
Pièces détachées et réparabilité	Contactez le fabricant ou un service agréé

FOIRE AUX QUESTIONS - TAS022 Seitron

Comment régler la température souhaitée ?

Utilisez le bouton de réglage frontal pour choisir une température entre 6°C et 30°C. Le thermostat allume le chauffage lorsque la température ambiante est inférieure à la consigne.

Comment activer la fonction de réduction nocturne ?

Connectez un contact externe à la borne 6 (voir schéma Fig. 5). La réduction nocturne abaisse la température de consigne d'une valeur réglable entre 2°C et 7°C (défaut 4,5°C) via le trimmer interne.

Où installer le thermostat pour un fonctionnement optimal ?

Installez le thermostat à environ 1,5 m du sol, à l'abri des sources de chaleur, des courants d'air et des ponts thermiques. Si vous utilisez une sonde à distance, ces consignes s'appliquent à la sonde.

Puis-je utiliser une sonde à distance ?

Oui, le thermostat accepte une sonde NTC de 4k7 ohms à 25°C (option). Pour l'utiliser, retirez le connecteur JP1 et branchez la sonde aux bornes 12 et 13.

Que faire si le voyant LED rouge ne s'allume pas ?

Vérifiez que le thermostat est sous tension et que la température ambiante est inférieure à la consigne. Si le voyant reste éteint, contrôlez le câblage et l'alimentation électrique.

Comment limiter la plage de réglage du bouton ?

Soulevez le bouton avec un tournevis, retirez les cavaliers mécaniques situés sur les côtés et repositionnez-les pour réduire l'arc de rotation du bouton (voir Fig. 6).

Comment raccorder le thermostat électriquement ?

Coupez l'alimentation, faites passer les fils par l'ouverture rectangulaire de la base, puis connectez-les selon le schéma de la Fig. 5. Utilisez un câble de section minimale 1,5 mm² pour la sonde à distance (max. 25 m).

Quelles sont les précautions de sécurité à respecter ?

L'installation doit être réalisée par un personnel qualifié. Avant toute intervention, coupez le courant. Utilisez un interrupteur omnipolaire avec une distance d'ouverture des contacts d'au moins 3 mm.

Comment réinitialiser les réglages d'usine ?

La réduction nocturne revient par défaut à 4,5°C. Pour les autres réglages, consultez le fabricant, car il n'y a pas de bouton de réinitialisation.

Quels sont les modes d'alimentation disponibles ?

Deux versions : TAS022M 0001 fonctionne en 230V~, TAS022 0001 en 24V~. Vérifiez l'étiquette du produit pour identifier votre modèle.

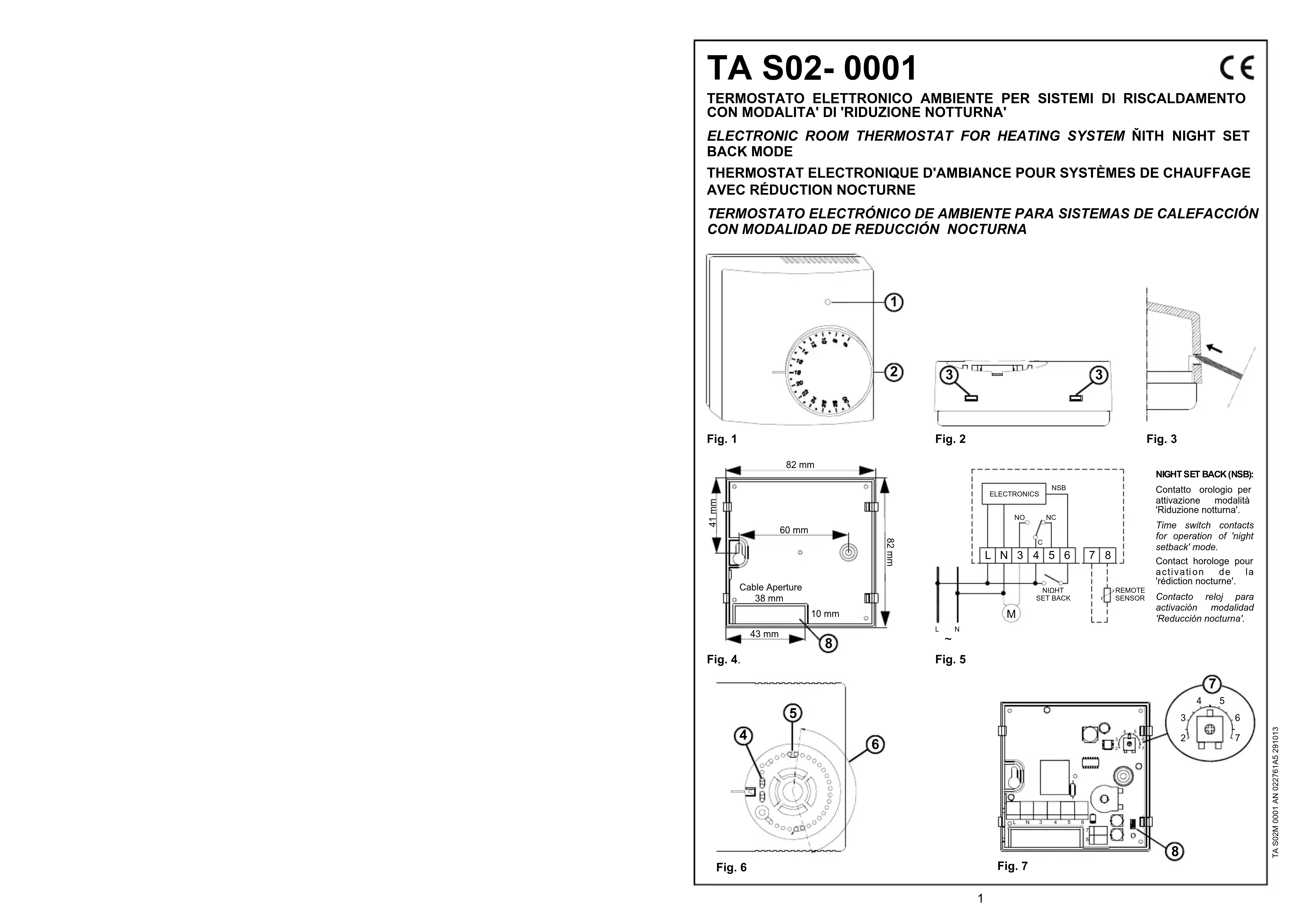

MODE D'EMPLOI TAS022 Seitron

Contact horcloge pour activation de la 'réduction nocturne'.

Ce thermostat électronique pour systèmes de chauffage est particulièrement adapté au réglage de la température de manière précise et fiable pour les habitations, salles, écoles, ateliers, etc. Le relevé de la température ambiante peut être effectué soit par le capteur intérieur, soit par la sonde à distance (en option).

FONCTIONNEMENT

Quand la température relevée est inférieure à celle qu'est programmée avec le bouton de réglage, le thermostat active le relais et un LED rouge positionné frontalement s'allume.

PROGRAMMATION TEMPÉRATURE

Grâce au bouton de réglage, il est possible de régler la température dont le contrôle sera effectué comme indiqué ci-dessus, champ de réglage 6°C .. 30°C.

BLOCAGE DU BOUTON

Il est possible de réduire le champs de réglage de bouton:

1. soulever le bouton en faisant levier avec un toume -vis (2).

2. Extraire les cavaliers mécaniques (4) situés sur les côtés du bouton et les positionner (5) comme dans l'exemple de la Fig. 6.

De cette façon, le champs de rotation (6) est réduit dans l'arc choisi.

INSTALLATION

ATTENTION

- Pour un réglage correct de la température, il est conseillé d'installer le thermostat à environ 1,5 m du sol, éloigné des sources de chaleur, courants d'air ou des parois particulièrement froides (ponts thermiques). Si une sonde à distance est utilisée, cette note est appliquée à la sonde et non au thermostat.

- Dans les versions avec sonde à distance, éviter de les placer en contact avec les câbles de puissance. Utiliser un câble isolé bipolaire avec mèche libre d section minimum 1,5 mm² (max. 25 m).

- Brancher l'appareil au réseau d'alimentation avec un interrupteur omnipolaire conforme aux normes en vigueur et avec une distance d'ouverture des contacts d'au moins 3 mm à chacun des pôles.

- L'installation et le branchement électrique du dispositif doivent être réalisés par un person qualifié et en conformité aux lois en vigueur.

- Avant d'effectuer tout type de branchement,

s'assurer que le réseau électrique soit hors tensi

Pour installer le thermostat effectuer les opérations suivantes:

1. Soulever le bouton en faisant levier dans

l'emplacement prévu (2).

1. Retirer la calotte de plastique en appuyant vers l'intérieur sur les deux petites dents de plastique (3) situées sur les côtés.

2. Fixer la base du thermostat au mur au moyen des deux trous prévus pour les vis avec un interaxe 60 mm (Fig. 4).

3. Effectuer les raccordements électriques en faisant passer les fils à travers l'ouverture rectangulaire (8), selon le schéma de la Fig. 5.

4. Refermer le thermostat en repositionnant

soigneusement la calotte de sorte que le LED se positionne sur l'emplacement prévu à cet effet et effectuer une légère pression afin d'enclencher les 4 petites dents de fixation. Enfin repositionner le bouton de réglage.

RÉDUCTION NOCTURNE (Night Set Back)

Pour activer la modalité 'Réduction Noctume' (Night Set Back), il faut connecter un contact externe à la borne 6 (Fig. 5).

Cette fonction permet de réduire la température fixée manuellement par le bouton d'une valeur égale à celle qui est programmée sur le trimmer interne (7) de Fig. 7, sur une plage entre 2°C .. 7°C.

Le thermostat sort de l'usine avec le trimmer programmé sur 4,5°C.

SÉLECTION SONDE INTÉRIEURE / EXTÉRIEURE

Le thermostat sort d'usine prêt à fonctionner avec une sonde intérieure. Si l'installation prévoit un montage avec sonde à distance, extraire le

connecteur à bretelle JP1 (8 di Fig. 7) puis brancher une sonde NTC de 4700 ohm à 25 °C, avec une valeur adéquate pour le paramètre bêta aux homes.

Valour abiquée pour la parâmbra de des deux bornes 12 et 13. En cas de doutes sur le type de sonde à brancher, consulter le fabricant.

CARACTÉRISTIQUES TECHNIQUES

Alimentation : TA S02M 0001 : 230V\~ -15% +10% 50Hz TA S022 0001 : 24V\~ ±10% 50Hz

Puissance électrique : TA S02M 0001 : 5,3VA TA S022 0001 : 0,3VA Champs de réglage : 6°C .. 30°C Réduction nocturne : 2°C .. 7°C réglable (Default 4,5°C)

Différentiel : 0,5°C Type de capteur intérieur : NTC 4k7 ohm @ 25°C Sonde à distance : NTC 4k7 ohm @ 25°C (en option)

Portée des contacts : 5 (1) A @ 250V\~ SPDT

Begré de protection : IP 30 Temp. de fonctionnement : 0°C .. 40°C Temp. de stockage: -10°C .. +50°C Limite d'humidité : 20% .. 80% RH (sans condensation)

(Sans condensation) Boîtier: Matière: ABS V0 auto extinctible Couleur: Blanc de sécurité (RAL9003)

Dimensions : 85 x 85 x 31 mm (L x H x P) Poids : TA S02M 0001: \~135 gr. TA S022 0001: \~130 gr.

NORMES DE RÉFÉRENCE

Le produit est conforme aux normes suivantes (EEC

2004/108/c € et 2006/95/c €);

CEI-EN-60730-1 (2002) CEI-EN-60730-2-9 (1998)

GARANTIE

Dans l'optique d'un développement continu de ses produits, le constructeur se réserve le droit d'apporte sans préavis, des modifications aux données techniques et aux prestations de ces derniers. Selon la Directive Européenne 1989/44K€ et le document qui reporte la politique de garantie du constructeur, le consommateur est protégé contre les défauts de conformité du produit. Le texte complet de la garantie e disponible auprès du vendeur sur demande.

TA 902M CC01 AN 02761D5 201013
