MODE D'EMPLOI TAS012 Seitron
Ce thermostat électronique pour systèmes de chauffage est particulièrement adapté au réglage de la température de maniere précise et fiable pour les habitations, salles, écolos, atailleurs, etc. L'effectue soit par le capteur interieur, soit par la sonde à distance (en option).
FONCTIONNEMENT
Quand la temporature reelle est inférieure a cella qui est programmee avec le bouton de réglée, le thermostat acte le relais et un LED rouge positionné frontalement s'allume.
PROGRAMMATION TEMPERATURE
Gräte au boulon de réglage, il est possiblè d'étregrier la température dont le contrôle sera effectue comme indiqué ci-dessus. champ de réglage 6^ ... 30^ .
BLOCAGE DU BOUTON
Il est possible de réduire le champs de réglage du bouteur:
- selevoiolo bouton on faisant levier avec ur tourne-vis (2).

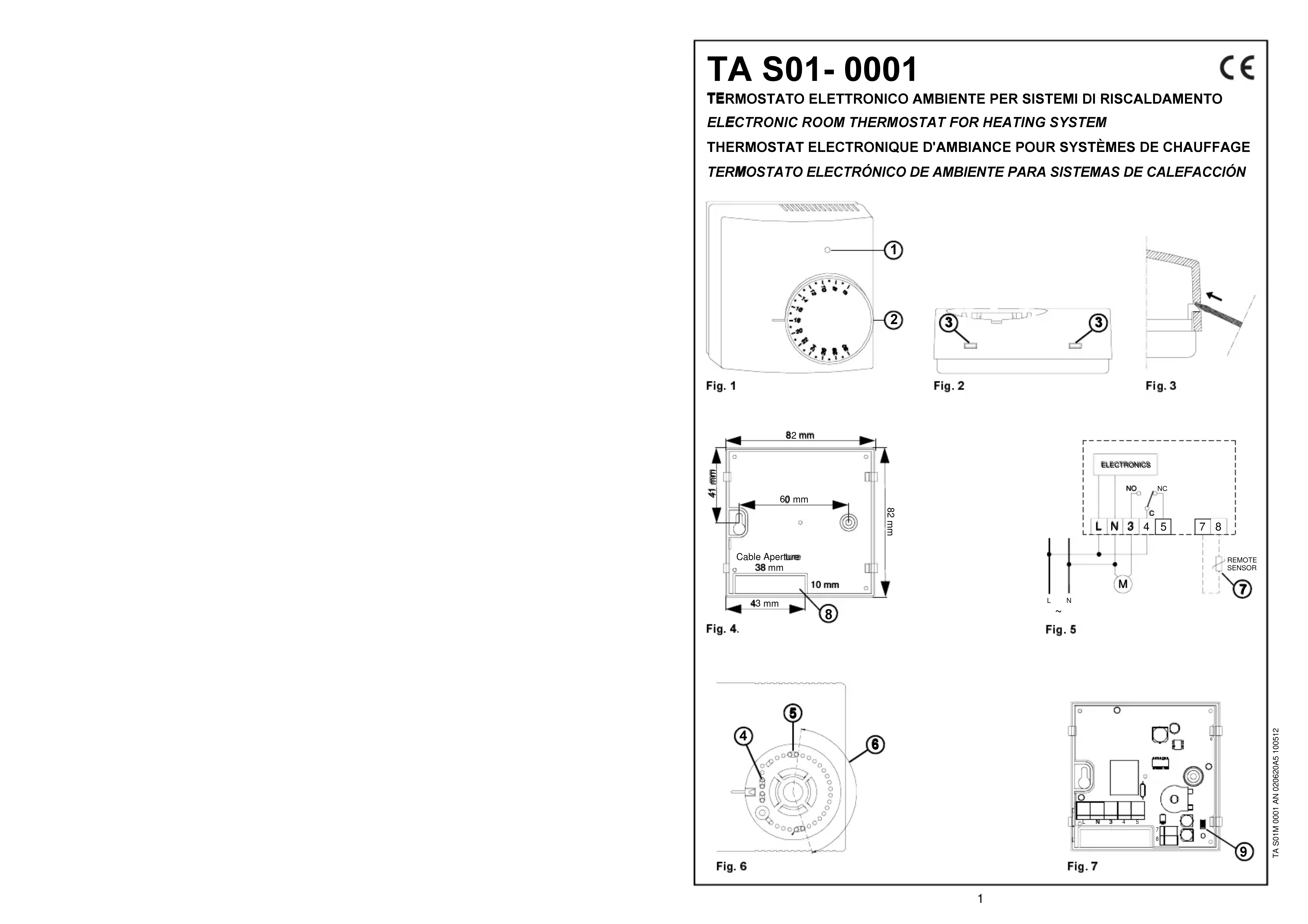

- Extrairelles cavallers mécaniques 4) situés sur les côtes du bouton et les positionner (5) comme dans l'exemple de la Fig. 2. De cette façon, le champs de rotation (6) est réduit dans l'arc choiši.
INSTALLATION
ATTENTION
Pour un réglage correct de la temperature, il est conseilée d'installer le thermostat à environ 1,5 m. du sol, éoligné des sources de chaleur, courants d'air ou des parois particulièrement friodes (ponts thermiques). Si une sonde à distance est utilisée, cette note est applicée à la sonde et non au thermostat. Dans les versions avec sonde à distance, évier de les placer en contact avec les cables de puissance. Utiliser un cable isolé bipolaire avec mèche libre de section minimum 1,5 mm² (max. 25 m).
- Brancher l'appareil au reseau d'alimentation avec un interrupteur omnipolaire conforme aux normes en vigueur et avec une distance d'ouverture des contacts d'au moins 3 mm à chacun des poles.
- L'installation et le branchement électrique du dispositif doivent être réalisés par un personnel qualifié et en conformite aux lois en vigueur.
- Avant d'effecteur tout type de branchement, s'assurer que le réseau électrique soit hors tension.
Pour installer le thermostat effectuer les opérations suivantes:
1. Soulover le bouton en faisant levier dans l'emplACEMENT prévu (20
2. Raitrher laacadlcttchopstlqaeennappuyhnes: I nintereur sur les deux petites dents de plastique
(3) situees sur les cointes.
3. Fixer la base du thermostat au mur au moyen des deux très précuis pour les vis avec un interaxe 60~mm (Fig. 4).
4. Effecteur les raccordements électriques en faisant passer les fils à travers l'ouverture rectangulaire (8), selon le schéma de la Fig. 5.
5. Refermer le thermostat en repositionnant solignement la calorie de sorte que le LED se positionne sur l'oplissementPrevau a ce effet et effectuer une légaré pression ain d'échéancer les 4 petites dents de fixation.Enfin repositionner le bouton de réglage.
SELECTION SONDE INTEREURE /EXTERIEURE
Le thermostat sort d'usine prêt à fonctionner avec une sonde intérieure. Si l'installation nevaient un montage avec sonde à distance, extraire le connecteur à bretelle JP1 (9 di Fig. 7) puis brancher une sonde NTC de 4700 dm au 25^ , avec une valeur ajusté pour le paramètre biliaux, aux bornes 12 et 13. En cas de doutes sur le type de sonde à brancher, consultier le fabricant.
CHARACTERISTIQUES TECHNIQUES
Alimentation: TA S01M 0001:230V-15%+10%50Hz TA S012O001:24V+10%50Hz
Puisancelelectique: TA S01M 0001 :5,3VA
1A S012 0001: @S000
Champs de réglage: 6°C, 30°C
Différentiel: 0,5°C
Type de caplerie interne : NTC 4k7 ohm @ 25°C Sonde à distance : NTC 4k7 ohm @ 25°C
(en option)
Portede contacts: 5 (1)A @ 250V-SPDT
Degre de protection: IP 30
Temp. de fonctionnement: 0^ 40°C
Temp. de stockage: -10°C ... +50°C
Limé d humidité: 20% ... 80% RH
(sans condensation)
Boilier: Matiere: ABS V0 auto extinctible
Couleur: Blanc de securite (RAL9003)
Dimensions: 85 x 85 x 31 mm (L x H x P)
Poids: TA S01M 0001 : -135 gr.
TA S012 0001: -130 gr.
NORMES DE REFERENCE
Le produit est conforme aux normes suivantes (EEC 2004/108c et 2006/95c):
CEI-EN-60730-1 (2002) CEI-60730-2-9 (1988)
GARANTIE
Dans l'optique d'un développement continu de ses produits, le constructeur se reserve le droit d'apporter sans préavis, des modifications aux données techniques et aux prestations de ces derniers. Selon la Directive Européonne 1999/44(€) et le document qui reporte la politique de garantie du constructeur, le consommateur est protégé contre les détails de conformité du produit. LeTEXtecompletodela garantie est disponible auprès du vendur sur demande.
