MODE D'EMPLOI TAS01M Seitron
Ce thermostat électronique pour systèmes de chauffage est particulièrement adapté au réglage de la température de manière précise et fiable pour les habitations, salles, écoles, ateliers, etc. L'effectue soit par le capteur intérieur, soit par la sonde à distance (en option).
Fonctionnement
Quand la température réelle est inférieure à celle qui est programmée avec le bouton de réglage, le thermostat active le relais et un LED rouge positionné frontalement s'allume.
Programmation temperature
Graisse au boulon de réglage, il est possible d'étreglier la température dont le contrôle sera effectué comme indiqué ci-dessus. Champ de réglage 6°C... 30°C.
Blocage du bouton
Il est possible de réduire le champ de réglage du bouton:
- scolloir le bouton en faisant levier avec un tournevis (2).

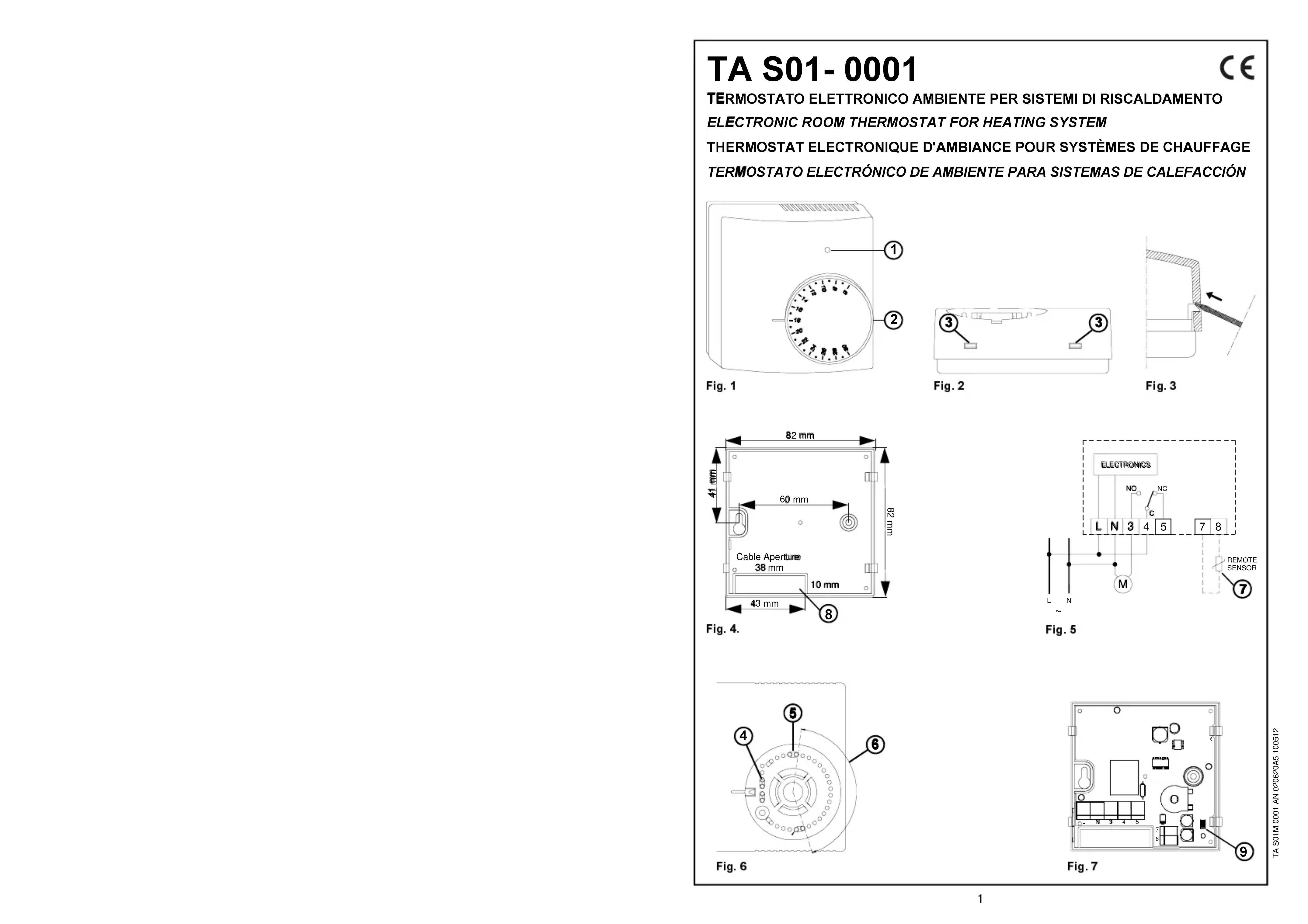

- Extraire les cavaliers mécaniques 4) situés sur les côtes du bouton et les positionner (5) comme dans l'exemple de la Fig. 2. De cette façon, le champ de rotation (6) est réduit dans l'arc choisi.
Attention
Pour un réglage correct de la température, il est conseillé d'installer le thermostat à environ 1,5 m. du sol, éloigné des sources de chaleur, courants d'air ou des parois particulièrement froides (ponts thermiques). Si une distance est utilisée, cette note est appliquée à la zone et non au thermostat. Dans les versions avec sonde à distance, éviter de les placer en contact avec les câbles de puissance. Utiliser un câble isolé bipolaire avec mèche libre de section minimum 1,5 mm² (max. 25 m). - Brancher l'appareil au réseau d'alimentation avec un interrupteur omnipolaire conforme aux normes en vigueur et avec une distance d'ouverture des contacts d'au moins 3 mm à chacun des pôles. - L'installation et le branchement électrique du dispositif doivent être réalisés par un personnel qualifié et en conformité aux lois en vigueur. - Avant d'effectuer tout type de branchement, s'assurer que le réseau électrique soit hors tension.
Pour installer le thermostat effectuer les opérations suivantes: 1. Soulever le bouton en faisant levier dans l'emplacement prévu 2 2. Retirer la plaque en appuyant dessus: elle s'intercale sur les deux petites dents de plastique
(3) situées sur les coins. 3. Fixer la base du thermostat au mur au moyen des deux trous prévus pour les vis avec un interaxe 60 mm (Fig. 4). 4. Effectuer les raccordements électriques en faisant passer les fils à travers l'ouverture rectangulaire (8), selon le schéma de la Fig. 5. 5. Refermer le thermostat en repositionnant correctement la calotte de sorte que le LED se positionne sur l'emplacement prévu à cet effet et effectuer une légère pression afin d'engager les 4 petites dents de fixation. Enfin repositionner le bouton de réglage.
Selection SONDE interieure /exterieure
Le thermostat sort d'usine prêt à fonctionner avec une sonde intérieure. Si l'installation nécessite un montage avec sonde à distance, extraire le connecteur à bretelle JP1 (voir Fig. 7) puis brancher une sonde NTC de 4700 Ω au 25°C, avec une valeur adéquate pour le paramètre bieliaux, aux bornes 12 et 13. En cas de doutes sur le type de sonde à brancher, consulter le fabricant.
Alimentation: TA S01M 0001:230V-15%+10%50Hz TA S012O001:24V+10%50Hz
Puisancelelectique: TA S01M 0001 :5,3VA
1A SO12 0001: @SOM Champs de réglage: 6°C, 30°C Différentiel: 0,5°C
Type de captererie interne : NTC 4k7 ohm @ 25°C Sonde à distance : NTC 4k7 ohm @ 25°C
(en option)
Porte de contacts: 5 (1)A @ 250V-SPDT Degré de protection: IP 30
Temp. de fonctionnement: 0°C... 40°C
Temp. de stockage: -10°C... +50°C Limite d'humidité: 20%... 80% RH
(sans condensation) Boiler: Matière: ABS V0 auto-extinctible Couleur: Blanc de sécurité (RAL9003)
Dimensions: 85 × 85 × 31 ~mm(L × H × P) Polds: TA S01M 0001 : -135 gr.
TA S012 0001: -130 gr.
NORMES De reference
Le produit est conforme aux normes suivantes (EEC 2004:108c et 2006:95c):
CE-60730-1.2 (1998) CE-60730-2.9 (1998)
Garantie
Dans l'optique d'un développement continu de ses produits, le constructeur se réserve le droit d'apporter sans préavis, des modifications aux données techniques et aux prestations de ces derniers. Selon la Directive Européenne 1999/44(€) et le document qui rapporte la politique de garantie du constructeur, le consommateur est protégé contre les défauts de conformité du produit. Le texte complet de la garantie est disponible auprès du vendeur sur demande.
