Type de produit	Thermostat électronique pour systèmes de chauffage
Marque	Seitron
Modèle	TAS02M
Alimentation	230 V~ -15%+10% 50 Hz (TA S02M 0001) ou 24 V~ +10% 50 Hz (TA S022 0001)
Puissance électrique	5,3 VA (TA S02M 0001) / 0,3 VA (TA S022 0001)
Plage de réglage de température	6°C à 30°C
Réduction nocturne	2°C à 7°C réglable (par défaut 4,5°C)
Différentiel	0,5°C
Type de capteur intérieur	NTC 4,7 kΩ à 25°C
Sonde à distance (option)	NTC 4,7 kΩ à 25°C
Portée des contacts	5 (1) A à 250 V~ SPDT
Indice de protection	IP 30
Température de fonctionnement	0°C à 40°C
Température de stockage	-10°C à +50°C
Humidité de fonctionnement	20% à 80% HR (sans condensation)
Humidité de stockage	20% à 98% HR (sans condensation)
Matériau du boîtier	ABS V0
Couleur	Blanc de sécurité (RAL 9003)
Dimensions (L × H × P)	85 × 85 × 31 mm
Poids	Environ 135 g (TA S02M 0001) / 130 g (TA S022 0001)
Fonctions principales	Régulation de température, LED de chauffe, blocage du bouton, réduction nocturne, sélection sonde interne/externe
Installation	Fixation murale, entrée de câbles par l'arrière, raccordements électriques par personnel qualifié
Nettoyage et entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Débrancher l'alimentation avant toute intervention. Installation conforme aux normes en vigueur.
Pièces détachées et réparabilité	Sonde à distance en option. Réparation par un professionnel qualifié.
Normes	CEI-EN60730-1 (2002), CEI-EN60730-2-9 (1995), directives EEC 2004/108/CE et 2006/95/CE
Garantie	Selon directive européenne 99/44/CE. Contacter le vendeur pour les détails.

FOIRE AUX QUESTIONS - TAS02M Seitron

Comment régler la température souhaitée sur le thermostat TAS02M ?

Utilisez le bouton de réglage situé en façade. Tournez-le pour sélectionner la température entre 6°C et 30°C. La température réglée est maintenue automatiquement.

Que signifie le voyant rouge allumé sur le thermostat ?

Le voyant rouge indique que le thermostat a activé le relais de chauffage. Il s'allume lorsque la température ambiante est inférieure à la température de consigne.

Comment installer le thermostat au mur ?

1. Soulevez le bouton avec un tournevis. 2. Retirez la calotte en plastique en appuyant sur les deux dents latérales. 3. Fixez la base au mur avec des vis (entraxe 60 mm). 4. Raccordez les fils selon le schéma (Fig. 5). 5. Reclipsez la calotte et remettez le bouton.

Puis-je limiter la plage de réglage du bouton ?

Oui, vous pouvez réduire la course du bouton en retirant les cavaliers mécaniques situés sous le bouton. Consultez la notice (Fig. 6) pour positionner les butées.

Comment activer la fonction de réduction nocturne ?

Connectez un contact externe entre la borne 6 et une borne commune (Fig. 5). Cette fonction abaisse la température de consigne d'une valeur réglable entre 2°C et 7°C (par défaut 4,5°C) via le trimmer interne.

Puis-je utiliser une sonde à distance avec ce thermostat ?

Oui, retirez le cavalier JP1 (Fig. 7) et connectez une sonde NTC 4,7 kΩ à 25°C aux bornes 12 et 13. Le thermostat détecte automatiquement la sonde distante.

Quelles sont les précautions de sécurité à prendre avant l'installation ?

L'installation doit être réalisée par un personnel qualifié. Coupez l'alimentation électrique avant tout branchement. Respectez les normes en vigueur et utilisez un interrupteur omnipolaire conforme.

Quelle est la hauteur recommandée pour installer le thermostat ?

Installez le thermostat à environ 1,5 m du sol, loin des sources de chaleur, des courants d'air et des parois froides (ponts thermiques).

Que faire si le thermostat ne chauffe pas alors que le voyant est éteint ?

Vérifiez que la température ambiante est inférieure à la consigne. Si le voyant reste éteint, vérifiez l'alimentation électrique et les connexions. Contactez un professionnel si le problème persiste.

Où puis-je télécharger la notice complète du TAS02M ?

Vous pouvez télécharger gratuitement la notice au format PDF sur notre site notice-facile.com en recherchant le modèle Seitron TAS02M.

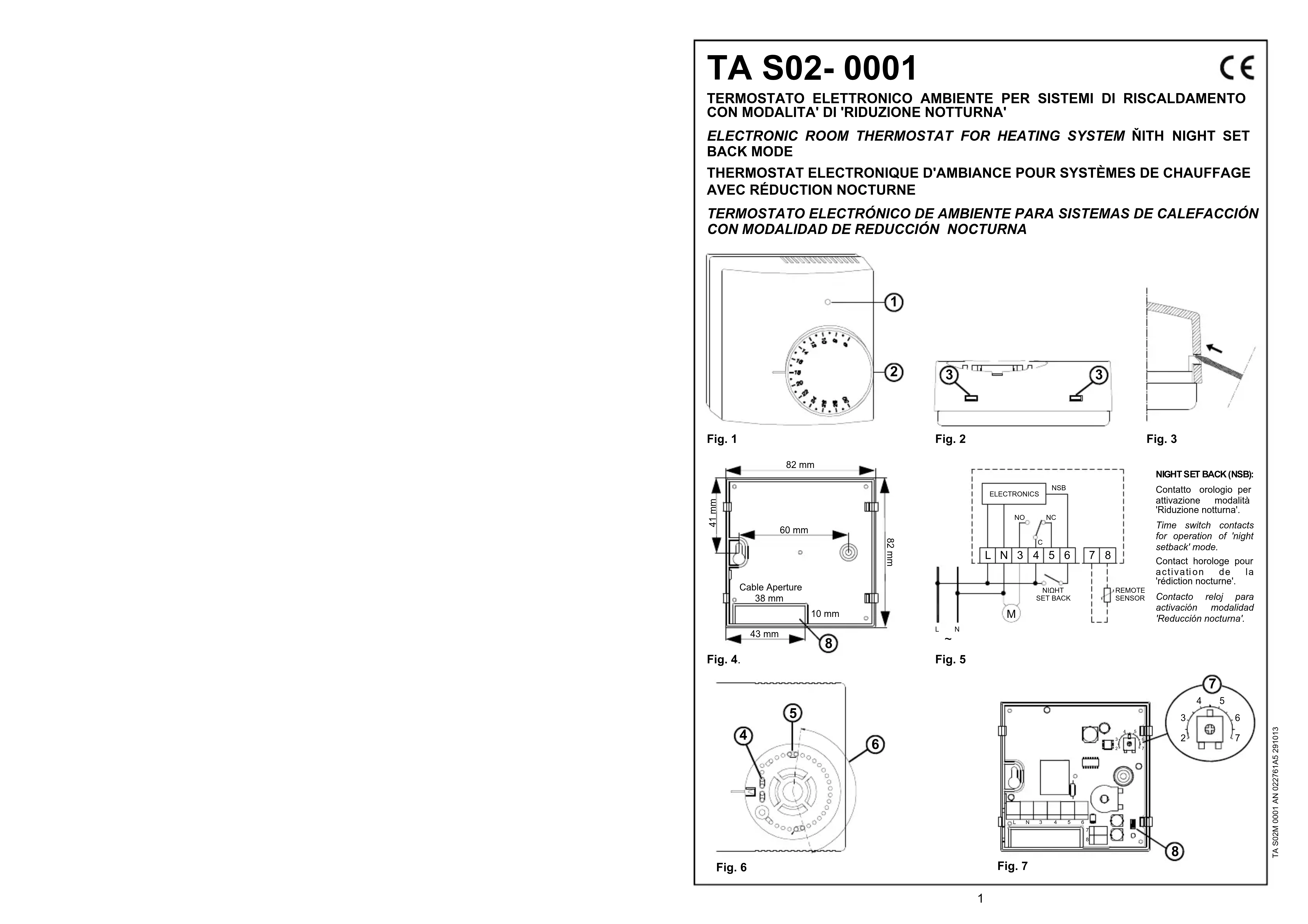

MODE D'EMPLOI TAS02M Seitron

Contact horopley pour activation de la chaleur, et le

Ce thermostat Electronique pour systèmes de chaudiage est particulièrement adapté au réglage de la temperature de manière précise et fiabilie pour les habitations, salles, écoles, atelieris, etc. Le reliée de la temperature ambiente peut être effectué soit par le capteur interieur, soit par la sonde à distance (en option).

FONCTIONNEMENT

Quand la température relevée est inférieure à ce qui est programmesse avec le bouton de réglAGE, le thermmostat acté le reliais et un LED rouge positionné frontalement s'allume.

PROGRAMMATION TEMPERATURE

Grac au bouton de réglage, il est possible de régler la température dont le contrôle sera effectué comme indiqué ci-dessus, champ de réglage 6^ ... 30^ .

BLOCAGE DU BOUTON

Il est possible de réduire le champs de réglage bouton;
1. soulever le bouton en faisant levier avec un touré -vis (2).
2. Extréaires le cavaliers mécaniques (4) situées sur les opérations de la positionner (5) comme dans l'exemple de la Fig. 6
De cette façon, le champs de rotation (6) est réduit dans l'arc hioux.

INSTALLATION

ATTENTION

-Pour un réglage correct de la temperature, il est conséilé d'installer le thermostat à environ 1,5 m du sol, éloigné des sources de chaleur, courants d'air ou des parois particulièrement friodes (ponts thermiques). Si une sonde à distance est utilisé, cette note est applicée à la sonde et non au thermostat.
- Dans les versions avec sonde à distance, évider des places en contact avec les cables de puissance. Utiliser un cable isolé bipolaire avec mèche libre d'section minimum 1,5 mm² (max. 25 m). - Brancher l'apparéil au réseau d'alimentation avec un interrupteur omnipolaire conforme aux normes en vigueur et avec une distance d'ouverture des contacts d'au moins 3 mm à chacun des pôles.
- L'installation et le branchement électrique du dispositif doivent être réalisés par un personnel qualifié et en conforme aux lois in vourage.
-Avant d'effectuer tout type de branchement,
s'assurer que le réseau électrique soit hors tension
Pour installer le thermostat effectuer les operations suivantes:
1. Soulever le bouton en faisant levier dans femoral amputation (2)
1. Remplacement previ (2). 2. Retrirer la calorie de plastique en appuant vers l'intérieur sur les deux petites dents de plastique (3) situées sur les côtes.
3. Fixer la base du thermostat au mur au moyen des deux troups prevus pour les vis avec un interaxe 60 mm (Fig. 4).
4. Effecteur les raccordements水电iques en faisant paser les fils a travers l'ouverture rectangulaire (8), selon le schema de la Fig. 5.
5.Refermer le thermostat en repositionnant

soigneusement la calotte de sorte que le LED se positionner sur l'emplacement prevu a cet effet et effector une lagere pression a fin d'enclenorcher les 4 petites dents de fixation. Enfin repositionner le bouton de réglage.

REDUCTION NOCTURNE (Night Set Back) Pour accier la modalite 'Reduction Nocturne' (Night Set Back), il faut connecter un contact extre de I borne (6, Fig.5).
Cette fonction permet de réduire la température fixée manuellement par le bouton d'une valeur égale à celle qui est graphommée sur le trimber interne (7) de Fig. 7, sur une plage entre 2^ .. 7^ Le thermostat sort de l'usine avec le trimmer programme sur 4,5^

SELECTION SONDE INTÉRIEURE / EXTERIEURE

Le thermostat sort d'usine pret a fonctionner avec une sonde interieure. Si I's installation prevoit un montage avec sonde a distance, extraire le
connecteur à bretelle JP1 (8 di Fig. 7) puis brancher une开发建设 NTE de 4700 ohm à 25 °C, avec une valeur équaitée pour le paramètre bêta, aux bornes
12 et 13. En cas de doutes sur le type de sonde à brancher, consulter le fabricant.

CHARACTERISTIQUES TECHNIQUES

Alimentation: TA S02M 0001: 230V~ -15% +10% 50Hz TA S022 0001: 24V~ +10% 50Hz
Pouissance electrique :
TA SO2M 0001: 5.3VA
TA SO22 0001: 0.3VA
Champs de réglée: 6^ · 30^ Réduction nocturne: 2^ · 7^ réglable (Default 4,5°C)
Différentiel: 0.5°C
Type de capteur interieur: NTC 4k7 ohm @ 25°C
Sonde à distance: NTC 4k7 ohm @ 25°C
(en option)
Portée des contacts : 5 (1) A @ 250V-SPDT
Dégré de protection : IP 30
Temp. de fonctionnement : 0^ - 40^ Temp. de stockage: -10^ + 50^ Temp. de stockage : 20% - 98% D/A
L imdte n dme : 20% ...80% RH (conderonation)
Boitier: Matiere: ABS V0 1000 extensible
Couleur: Blanc de sccurie (RAL9003)
Dimensio: 85× 85× 31mm (L × H × P) Poids: TA S02M 0001: -135 gr.
TA S022 0001: ~130 gr.

NORMES DE REFERENCE

Le produit est conforme aux normes suivantes (EEC 2004/108/cf, et 2006/95/cf).

CEI-EN80730.1 (2002) CEI-EN80730.2-9 (1995)

GARANTIE

Dans l'optique d'un développement continu de ses produits, le constructeur se reserve le droit d'apportee sans preavis, des modifications aux données techniques et aux prestations de ces derniers. Selon la Directive Europeenne 1399/4K€ et le document qui reporte la politique de garantie du constructeur, le constructeur est obligee à couverté les faits de conformité du produit. Le faxte compliel de la garantie est disponible au cours de vendure sur demande.
