TPEEI0MI - Thermostat Seitron - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat électronique d'ambiance
Marque	Seitron
Modèle	TPEEI0MI
Alimentation	230 V ~ 50 Hz, -15% +10%
Puissance absorbée	7 VA
Plage de réglage	6 °C à 30 °C
Différentiel d'intervention	0,5 °C
Type de capteur	NTC 4,7 kΩ @ 25 °C
Portée des contacts	6(2) A @ 250 V
Indication lumineuse	Rouge : relais actif ; Vert : thermostat sous tension
Fonctions principales	Régulation de température, sélection été/hiver (selon version), sélection jour/nuit (selon version)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	20 % à 80 % HR (sans condensation)
Indice de protection	IP 20
Dimensions (approx.)	80 x 80 x 30 mm (encastrement 3 modules)
Poids (approx.)	150 g
Plaques compatibles	Ave SISTEMA 45, Vimar IDEA, Bticino Living (sous réserve d'adaptation)
Installation	Dans boîte d'encastrement 3 modules, par un professionnel qualifié
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Couper l'alimentation avant toute intervention. Installer un interrupteur omnipolaire en amont.
Garantie	24 mois (conformité CE)

FOIRE AUX QUESTIONS - TPEEI0MI Seitron

Comment installer le thermostat Seitron TPEEI0MI ?

L'installation doit être réalisée par un professionnel qualifié. Coupez l'alimentation électrique, branchez selon le schéma (Fig. 4 de la notice), insérez le thermostat dans une boîte d'encastrement 3 modules et fixez-le avec les vis fournies. Respectez les polarités et les normes en vigueur.

Que faire si l'affichage ne s'allume pas ?

Vérifiez que l'alimentation 230 V est présente et que le disjoncteur n'a pas sauté. Contrôlez le câblage, notamment la phase et le neutre. Si le problème persiste, contactez le service après-vente.

Quelle est la plage de température réglable ?

La plage de réglage est de 6 °C à 30 °C. Tournez la molette (ou utilisez les boutons selon version) pour ajuster la température souhaitée.

Comment fonctionne le mode été/hiver ?

Le thermostat dispose d'un interrupteur manuel pour sélectionner le mode été ou hiver (selon version). En mode hiver, il chauffe lorsque la température descend en dessous du seuil ; en mode été, il refroidit (si connecté à un système de climatisation). Reportez-vous à la notice pour le modèle exact.

Que signifie le voyant rouge ?

Le voyant rouge indique que le relais est actif, c'est-à-dire que le chauffage ou la climatisation est en fonctionnement. Le voyant vert indique que le thermostat est sous tension.

Puis utiliser ce thermostat avec une pompe à chaleur ?

Oui, si la pompe à chaleur est compatible avec un contact sec (6 A max). Vérifiez les spécifications de votre pompe. Le thermostat convient à la régulation de systèmes de chauffage et de refroidissement.

Comment nettoyer le thermostat ?

Utilisez un chiffon doux et sec pour essuyer la face avant. N'utilisez jamais de produits chimiques, d'alcool ou de solvants, car ils pourraient endommager le boîtier.

Quelles plaques décoratives sont compatibles ?

Les plaques compatibles sont les séries Ave SISTEMA 45, Vimar IDEA et Bticino Living. Pour certaines plaques, une adaptation des languettes latérales peut être nécessaire (voir notice).

Le thermostat fait un bruit de clic, est-ce normal ?

Oui, le bruit de clic est normal lorsque le relais s'enclenche ou se déclenche pour activer/désactiver le chauffage. Cela n'indique pas un défaut.

Quelle est la garantie de ce thermostat ?

La garantie est de 24 mois conformément à la directive européenne 1999/44/CE, à compter de la date de vente. Conservez la facture et contactez votre revendeur pour toute réclamation.

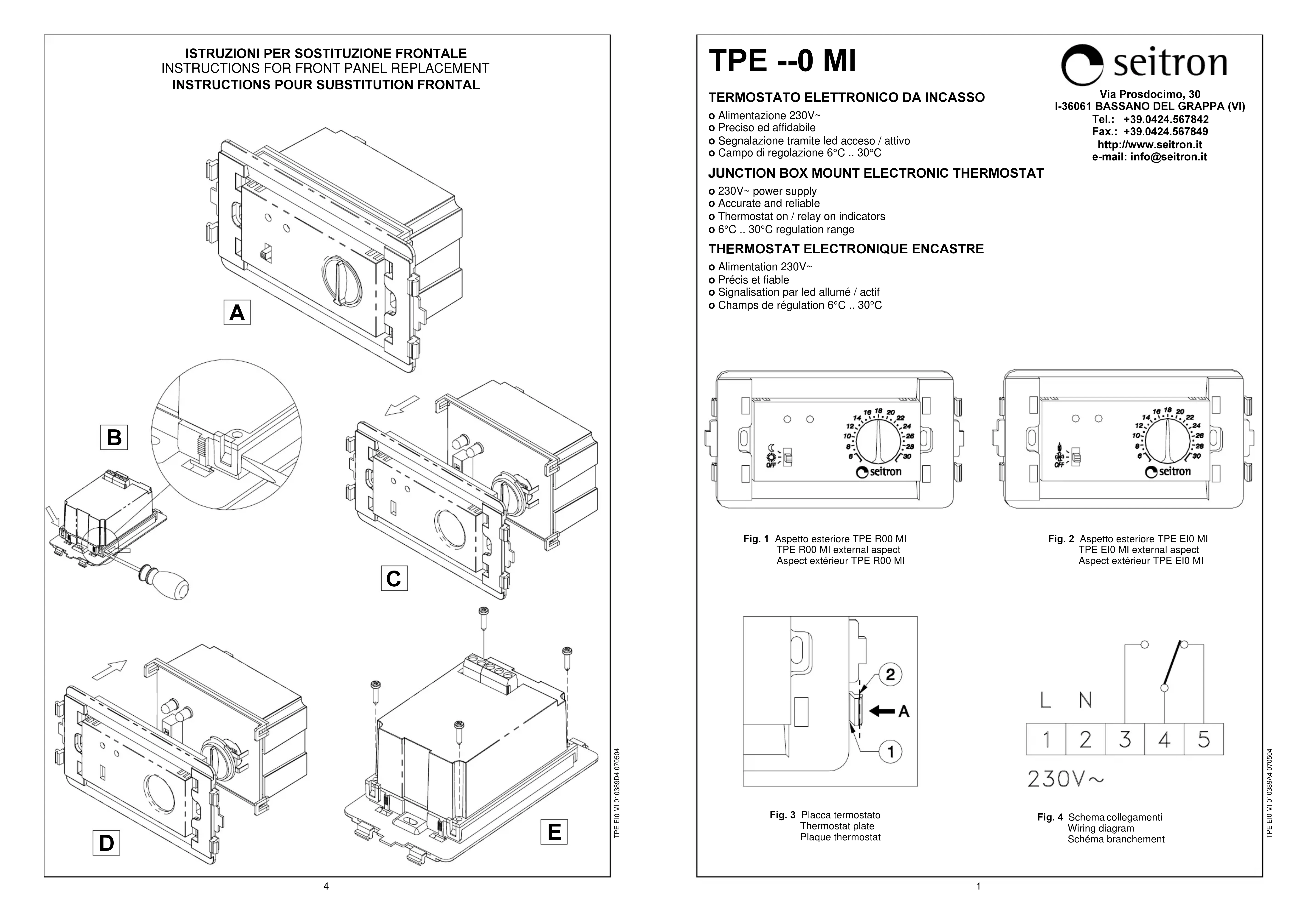

MODE D'EMPLOI TPEEI0MI Seitron

o Alimentation 230V~ o Précis et fiable Signalisation par led allumé / actif Champs de régulation 6°C.. 30°C

Via Prosdocimo, 301

I-36061 BASSANO DEL GRAPPA (VI) Tel.:[phone]E-mail: info@zzb. com. cn Fax.:[phone] http://www. seitron. it e-mail: info@seitron. it e-mail: info@seitrol. it

Fig. 1 Aspetto esteriore TPE R00 MI TPE R00 MI external aspect Aspect extérieur TPE R00 MI

Fig. 2 Aspetto esteriore TPE E10 MI TPE E10 MI external aspect Aspect extérieur TPE E10 MI

Ce thermostate électronique est particulièrement adapté à la régulation de la température d'ambiance de manière précise et homogène à l'air.

Un interrupteur manuel permet en plus de sélectionner la fonction été ou hiver sur le modèle TPE E10 MI et la fonction jour-nuit sur le modèle TPE R00 Ml.

Installation

Le thermostat peut être installé dans une boîte enregistrée à trois modules. Selon la plaque choice, il est nécessaire dans certains cas, d'intervenir sur les quatre languettes latérales. Avec les plaques Bticino série Living a (non international), il faut adapter les languettes à la hauteur du point (Fig. 3). Avec les plaques Vimar série IDE a, il faut adapter les languettes à la hauteur du point 2. Avec les plaques Ave série SISTEMA 45^th, aucune opération d'adaptation n'est nécessaire. Réaliser des branchements électriques selon le schéma de la Fig. 4. Positionner le thermostat et le fixer à la boîte avec les deux vis prévus à cet effet.

Alimentation: 230V~ -15 +10% 50Hz

Puissance absorbée: 7VA Champs de réglage: 6°C 30°C

Champ de réglage: -100°C Type de capteur: NTC 4.7kΩ @ 25%

Differential d'intervention: 0,5°C

Réduction nocturne:

Signalisation: Rouge: relais actif Vert: thermostat et

Portée des contacts: 6(2)A @ 250V

Température de fonctionnement: 0^ 40^

Température de stockage:

Limite d'humidité: 20%... 80% RH (sans condensation) Degré de protection: IP-20

Degré de protection Boîtier: Matière:

Boîtier: Matière; Couleur:

Dimensions

Poids:

Plaques adaptables: Ave série SISTEMA 45 Vincenca-IDEA

Avec SISTEMA 45, Vimar IDEA, Bticino Living, sont des

marques enregistrées par leurs propriétaires

Attention

Pour un réglage correct de la température, il est conseillé d'installer le thermostat éloigné des sources de chaleur, courants d'air ou des parois particulièrement froides (points thermiques).

• Brancher l'appel au réseau d'alimentation avec un interrupteur omnipolair
• L'installation et le branchement électrique du dispositif doit être réalisés par un personnel qualifié et en conformité aux lois en viguier.
• Avant d'effectuer tout type de branchement, s'assurer que le réseau électrique soit hors tension.

Dans l'optique d'un développement continu de ses produits, le constructeur se réserve le droit d'apporter sans préavis, des modifications aux données techniques et aux prestations. Selon la Directive Européenne 1999/44/CE, le consommateur est protégé contre les défauts de conformité du produit pendant 24 mois à compter de la date de vente. Le document complet de la garantie est disponible auprès du vendeur sur demande.
