Caractéristiques techniques	Thermostat programmable, compatible avec systèmes de chauffage et climatisation
Type d'affichage	Écran LCD rétroéclairé
Plage de température	5°C à 30°C
Alimentation	Alimentation secteur 230V
Installation	Montage mural, nécessite un câblage électrique
Utilisation	Programmation quotidienne ou hebdomadaire, mode manuel disponible
Maintenance	Nettoyage de l'écran avec un chiffon doux, vérification régulière du fonctionnement
Sécurité	Protection contre les surchauffes, conforme aux normes de sécurité électrique
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - TFD01M0001SE Seitron

Comment régler la température sur le thermostat Seitron TFD01M0001SE ?

Pour régler la température, appuyez sur le bouton 'Set' et utilisez les flèches pour ajuster la température souhaitée. Confirmez en appuyant à nouveau sur 'Set'.

Que faire si le thermostat ne s'allume pas ?

Vérifiez que le thermostat est correctement alimenté. Assurez-vous que les piles sont installées correctement ou que l'appareil est branché sur une prise fonctionnelle.

Comment changer les piles du thermostat Seitron TFD01M0001SE ?

Ouvrez le compartiment à l'arrière du thermostat en dévissant la vis. Remplacez les piles par des modèles compatibles (généralement des piles AA) et refermez le compartiment.

Le thermostat affiche une erreur, que faire ?

Consultez le manuel d'utilisation pour le code d'erreur affiché. Généralement, un redémarrage de l'appareil peut résoudre des erreurs mineures.

Comment réinitialiser le thermostat Seitron TFD01M0001SE aux paramètres d'usine ?

Maintenez le bouton 'Set' pendant environ 10 secondes jusqu'à ce que l'écran clignote, puis relâchez. Cela réinitialisera le thermostat aux paramètres d'usine.

Le thermostat ne communique pas avec le système de chauffage, que faire ?

Vérifiez les connexions entre le thermostat et le système de chauffage. Assurez-vous que le thermostat est bien configuré pour le type de chauffage utilisé.

Comment activer le mode éco sur le thermostat ?

Pour activer le mode éco, accédez au menu en appuyant sur 'Mode' et sélectionnez 'Éco'. Confirmez votre choix pour activer ce mode.

Quelle est la portée de fonctionnement du thermostat ?

Le thermostat Seitron TFD01M0001SE fonctionne dans une plage de température de 5°C à 30°C.

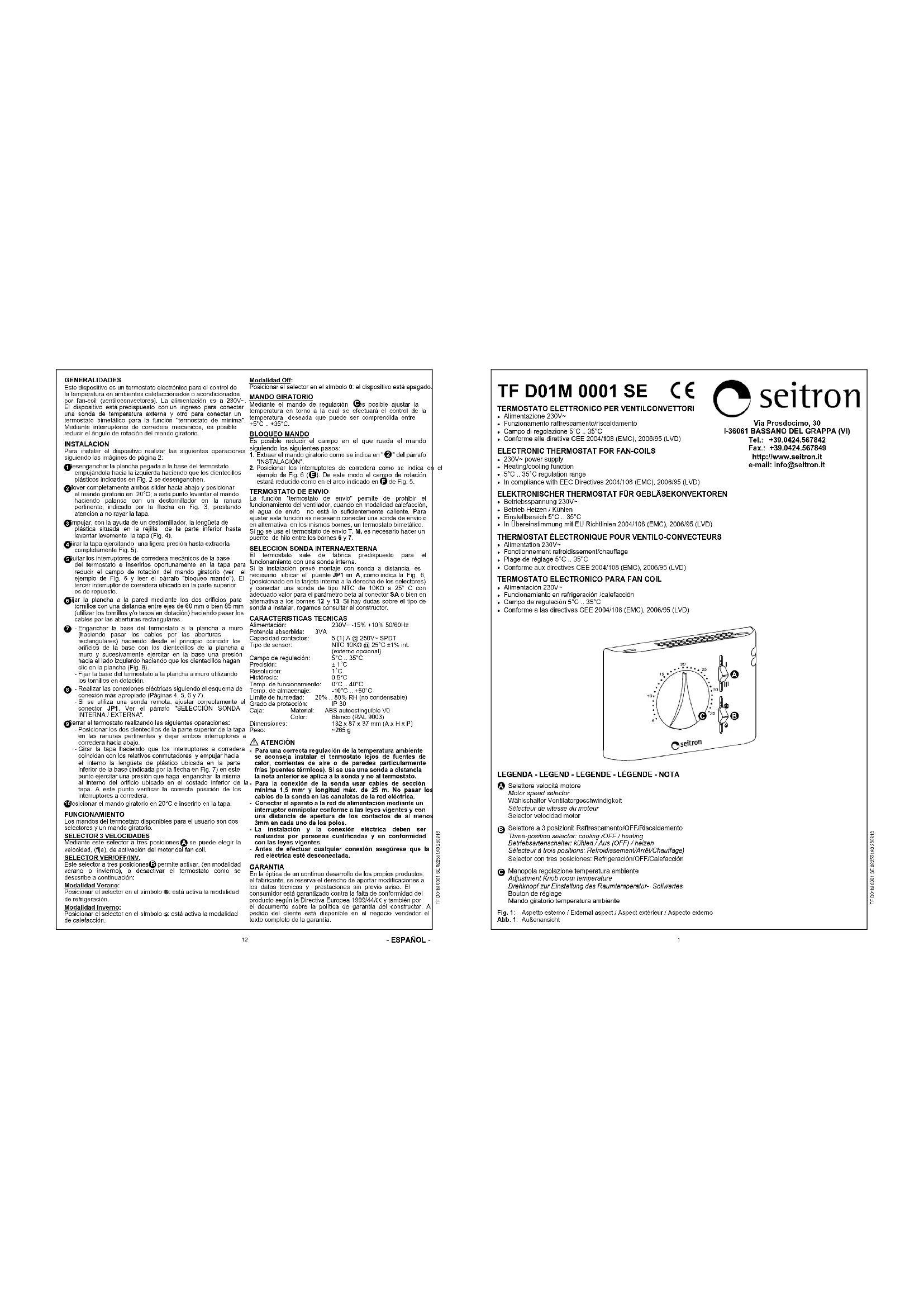

MODE D'EMPLOI TFD01M0001SE Seitron

• Alimentation 230V\~

• Fonctionnement refroidissement/chauffage

- Plage de réglage 5°C .. 35°C

- Conforme aux directives CEE 2004/108 (EMC), 2006/95 (LVD)

Sélecteur de vêtesse du moteur

Ce dispositif est un thermostat électronique pour le contrôle de la température en zones réchauffées ou rafraîchies par ventilo-convecteurs. L'ellimentation est en 230 V\~. Le dispositif possède une entrée pour connecter une sonde de température extérieure et une autre pour connecter un thermostat bimétallique pour la fonction × thermostat minimum >.

En plus, il est possible de réduire l'angle de rotation de la molette à travers des cavaliers mécaniques.

INSTALLATION

Pour installer le dispositif, effectuer les opérations suivantes, en suivant les images indiquées à la page 2 :

1 Décrocher la plaque fixée sur la base du thermostat en la poussant vers la gauche et en décrochant ainsi les ergot indiqués sur la Fig. 2.
2 réplacer les deux glasières complètement vers le bas et placer le bouton rotatif sur 20°C ; soulever ensuite le bouton rotatif en faisant levier à l'aide d'un tournevis dans la fente prévue à cet effet et signalée par une flèche sur la Fig. 3, en faisant attention à ne pas gfinier la calotte.
3 l'aide d'un tournevis, pousser la languelle plastique située dans la fente en bas jusqu'à soulever légèrement la cactie (Fig. 4).
A coumer la calotte en exerçant une légère pression jusqu'à l'extraire complètement (Fig. 5).
5 Prendre les cavaliers mécaniques situés dans la base du thermoslat et les insérer dans la calotte, de façon à réduire le champ de rotation du bouton rotatif (voir l'exemple sur la Fig. 4 et lire le paragraphe « Blocage bouton rotatif »). Le troisième cavalier, positionné dans la partie haute, est de réserve.
6)er la plaque au mur avec deux logements pour vis avec entraxe 80 mm ou bien 85 mm (utiliser les vis st/ou les chevilles en dotation) en faisant passer les fils par les ouvertures rectangulaires.
- Accrocher la base du thermostat sur la plaque murale (e faisant passer les fils par les ouvertures rectangulaires) en faisant d'abord coïncider les trous de la base avec les ergols prévus à cet effet de la plaque murale ; exercer ensuite sur la base une pression vers le côté gauche jusqu'au déclenchement des ergols en plastique de la plaque (Fig. 8) - Fixer la base du thermostat à la plaque murale en utilisant les vis en dotation.
- Réaliser les branchements électriques suivant le schème de branchement le plus approprié (pages 4, 5, 6 et 7). - En cas d'utilisation d'une sonde à distance, configurer le connecteur JP1. Voir le paragraphe « SÉLECTION SONDE INTERNE / EXTERNE ».
Siéfermer le thermostat en effectuant les opérations suivantes : - Positionner les deux ergots de la partie supérieure de l'calotte dans les entailles prévues à cet effet et laisser

deux glissières en position basse. Tourner la calotte en faisant en sorte que les glissières coïncident avec leurs commutateurs respectifs et pousser la languette en plastique située sur la perte inférieure de la base vers le bas (la languette est indiqués par une flèche sur la Fig. 7) ; exencer une pression jusqu'au déclenchement de la languette de fixation en plastique à l'intérieur de l'office sur le côté inférieur de la calotte. Véntier ensuite que les glissières coulissent correctement.

10 Positionner le bouton rotatif sur 20°C et l'insérer sur la calotte.

FONCTIONNEMENT

Les commandes du thermostat disponibles pour l'usager sont deux sélecteurs et un bouton rotatif.

SÉLECTEUR À 3 VITESSES

A l'aide de ce sélecteur à trois positions A il est possible de choisir la vitesse (fixe) d'activation du moteur du convecteur à ventilation.

SÉLECTEUR ÉTÉ/ARRÊT/HIVER

Ce sélecteur à trois positions B permet d'activer (en mode été ou hiver) ou de désactiver le thermostat comme indiqué par la suite :

- Mode Été

Positionner le sélecteur sur le symbole Ⓞ : le mode de refroidissement est activé.

- Mode Hiver

Positionner le sélecteur sur le symbole ♦ : le mode de chauffage est activé.

- Mode Arrêt

Positionner le sélecteur sur le symbole 0 : le dispositif est éteint

BOUTON ROTATIF

À l'aide du bouton de réglage C il est possible d'établir la température à partir de laquelle on effectuera le contrôle de la température désirée, laquelle peut être comprise entre +5°C et +35°C.

BLOCAGE DU BOUTON

Il est possible de réduire le champs de réglage du bouton: 1. Extraire le bouton rotatif comme indiqué au point «②» du paragraphe «INSTALLATION».

1. Positionner les cavalliers mécaniques comme indiqué dans l'exemple de la Fig. 6 (E). De cette façon, le champ de rotation est réduit comme dans l'arc indiqué au point (F) de la Fig. 5.

THERMOSTAT DE REFOULEMENT

La fonction thermostat d'entrée permet d'interdire le fonctionnement du ventilateur quand l'eau d'entrée n'est pas assez chaude en mode chauffage. Pour régler cette fonction, il faut connecter une sonde de température d'entrée ou bien, en alternative et sur les mêmes bornes, un thermostat bimébalique. Dans le cas où on n'utilise pas de thermostat d'entrée T.M., il faut prévoir un pont à fil entre les bornes 6 et 7.

SÉLECTION SONDE INTÉRIEURE / EXTÉRIEURE

Le thermostat sort de l'usine aménagé pour fonctionner avec sonde intérieure.

Si l'installation prévoit un montage avec sonde à distance, il faudra déplacer le fil de liaison JP1 (positionné à droite des sélecteurs sur la plaque interne) en A, comme indiqué sur la Fig. 6, et brancher au connecteur SA ou bien aux bornes 12 et 13 une sonde du type NTC de 10KΩ à 25 °C ayant la vale appropriée pour le panamètre bête.

En cas de doutes à propos du type de sonde à connecter, veiller à consulter le fabricant.

CARACTERISTIQUES TECHNIQUES

Alimentation : 230 V- -15 % +10 % 50/60 Hz

Puissance absorbée : 3 VA Capacité des contacts : 5 (1) A @ 250 V- SPDT Type de capteur : NTC 10KΩ @ 25 °C ±1% int.

Plage de réglage : 5°C, 35°C Précision : ±1°C Résolution : 1°C Hystérésis : 0.5°C Temp. de fonctionnement : 0°C / 40°C Temp. de stockage : -10°C / +50°C Limites d'humidité : 20% / 80% RH (sans condensabon) Dampé de protection : IP 30

Conteigneur : Matériel : ABS autoextinguible V0

Couleur : Blanc signal (RAL 9003) Dimensions : 132 x 87 x 37 mm (L x H x P) Roids : -265 g

ATTENTION

Pour un correct réglage de la température ambiante, il est conseillé d'installer le thermostat loin de sources de chaleur, courants d'air ou murs particulièrement frolds (ponts thermiques). Si une sonde à distance est utilisée, la note doit être appliquée à la sonde et non au thermostat. Pour les connexions de la sonde, utiliser des câbles de section minimum 1,5 mm² et d'une longueur maximum de 25 m. Ne pas faire passer les câbles de la sonde par les conduites du réseau.

- Brancher l'apparcil au réseau d'alimentation à travers un interrupteur multipolaire conformément aux normes en vigueur et avec un écartement des contacts d'au moins 3mm à chaque pôle.

- L'installation et la connexion électrique du dispositif doivent être effectuées par du personnel qualifié et habilité par les lois en vigueur.

- Avant d'effectuer toute connexion, s'assurer que l'appareil est débranché du réseau électrique.

GARANTIE

Dans l'optique d'un développement continu de ses produits, le constructeur se réserve le droit d'apporter sans préavis, des modifications aux données techniques et aux prestations de ces derniers. Selon la Directive Européenne 1999/44X € et le document qui reporte la politique de garantie du constructeur, le consommateur est protégé contre les défauts de conformité du produit. Le texte complet de la garantie est disponible auprès du vendeur sur demande.
