MODE D'EMPLOI By Starck NETATMO

Retrouvez cette installation en vidéo sur : http://netatmo.com/video3 Vous installez votre premier thermostat• Lire attentivement cette notice avant installation

• Le Thermostat Netatmo doit être installé selon les normes en vigueur.

• Avant toute intervention, assurez-vous d’avoir coupé le courant. Avertissements Attention !Contenu de la boite 3 piles AAA 4 chevilles 4 vis

Adaptateur secteur)* 1 câble USB Thermostat Relais Adaptateur chaudière Support mobile

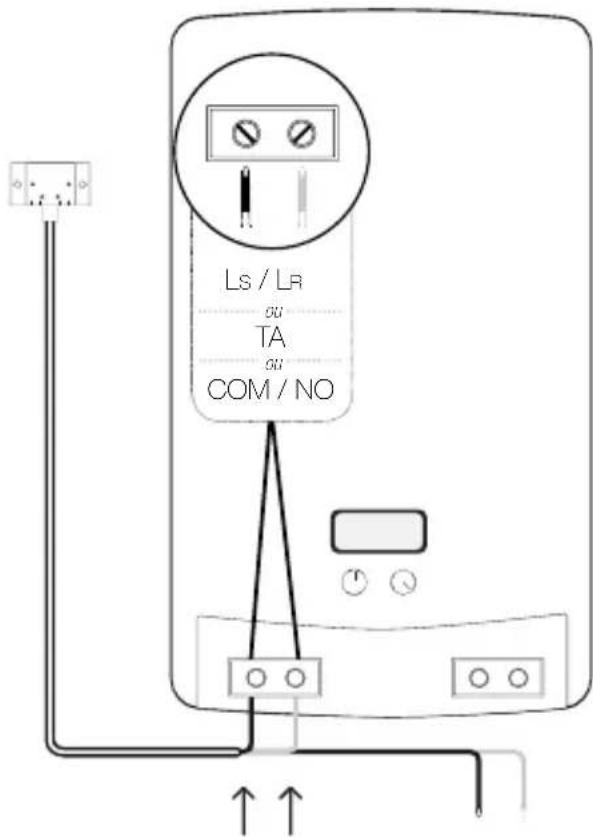

• Non utilisé dans cette conguration Adhésifs couleurPlatine murale Adhésif (Cache)*Entrée thermostat Ouvrez le capot de protection de votre chaudière à l’aide, si nécessaire, de son manuel. Le relais pilote votre chaudière en étant branché sur l’entrée thermostat. Identiez l’entrée thermostat de votre chaudière, elle est notée LS-LR, TA ou COM-NO. Vous pouvez la repérer par la présence d’un pont électrique (shunt) entre les deux bornes. Il faut retirer le pont électrique : Branchez les ls noir et gris de l’adap- tateur chaudière à la place du pont électrique, sur les bornes de l’entrée thermostat. Entrée thermostat Fils noir et gris LS / LR

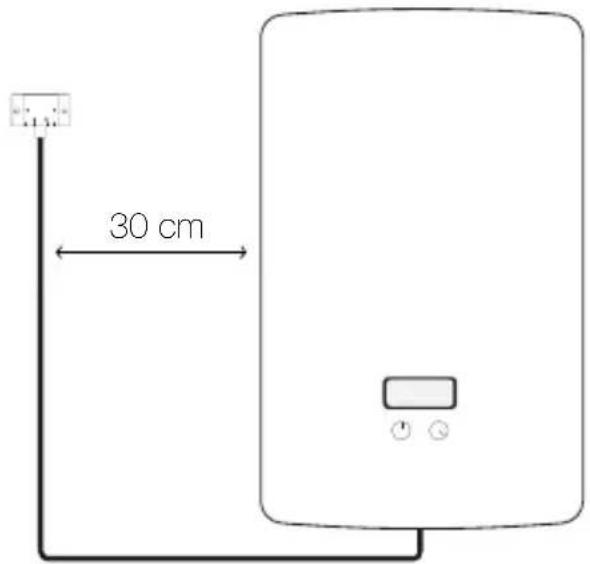

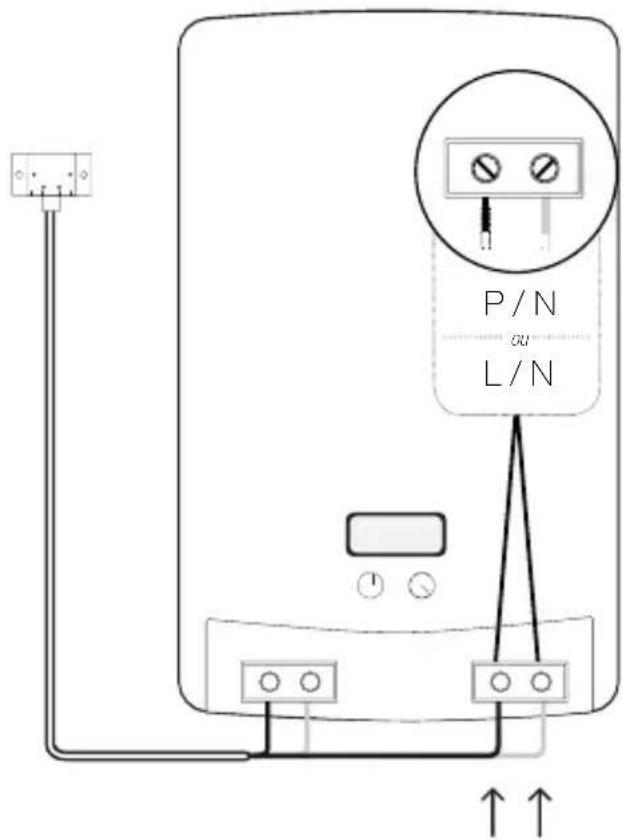

ouAlimentation électrique Le relais s’alimente sur votre chau- dière en 220V. Les bornes d’alimentation de votre chaudière sont notées L/N ou P/N. - Si votre chaudière possède des bornes d’alimentation libres, bran- chez-y les ls bleu et marron de l’adaptateur chaudière. - Sinon, vous pouvez brancher les ls bleu et marron de l’adaptateur chaudière sur les bornes sur lesquelles la chaudière s’alimente, en laissant en place les ls de la chaudière. Notre forum peut vous aider à identier où brancher les ls sur : forum.netatmo.com En cas de doute, vous pouvez aussi nous envoyer une photo de votre installation à photo@netatmo.com, et notre support vous aidera à identier les bonnes bornes. Borne d’alimentation 220V Fils bleu et marron P / N L / N ouL’adaptateur chaudière doit être éloigné autant que possible d’élé- ments métalliques (tableau élec- trique, tuyaux, câblages…). Vous pouvez xer l’adaptateur chaudière à l’aide de l’adhésif double face ou le visser. 30 cm Fixation du relais ouConnectez le relais sur la tête de l’adaptateur chaudière. Rétablissez le courant. Le relais doit clignoter en bleu. Note : Si le relais ne clignote pas au branchement, il est mal alimenté. Vériez alors l’emplacement des ls bleu et marron. N’oubliez pas de couper le courant auparavant.

Test du relaisAppuyez brièvement sur le bouton du relais. Le relais émet une lumière bleue et la chaudière s’allume. Appuyez de nouveau sur le bouton du relais. La lumière s’éteint et la chaudière s’arrête. Note : si la chaudière ne démarre pas alors que la lumière bleue est allumée, le relais est incor- rectement branché à la chaudière. Dans ce cas, vériez les branchements des ls gris et noir. En cas de doute, consultez le manuel de votre chaudière à la section thermostat d’ambiance.

Test du relaisInsérez les piles dans le Thermostat Netatmo. Le Thermostat afche l’écran de démarrage ci-contre, et recherche le relais.

Thermostat Si le Thermostat a trouvé le relais, il afche la température de consigne et la température mesurée. Si le Thermostat n’a pas trouvé le relais, le symbole «!» s’afche. Dans ce cas, rapprochez leTher- mostat du relais et patientez jusqu’à ce que le symbole «!» disparaisse.

TempératureConsigneTest

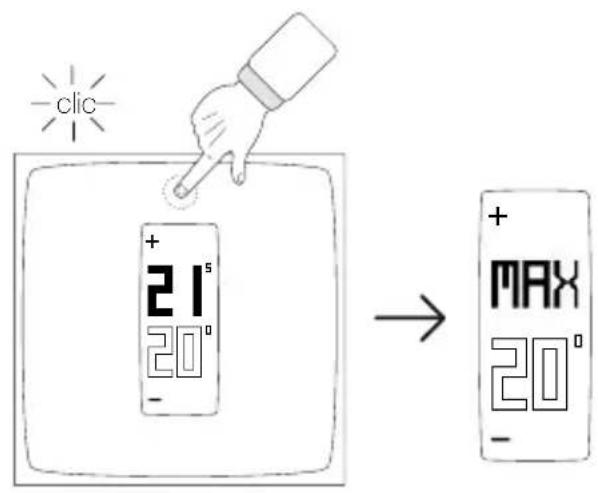

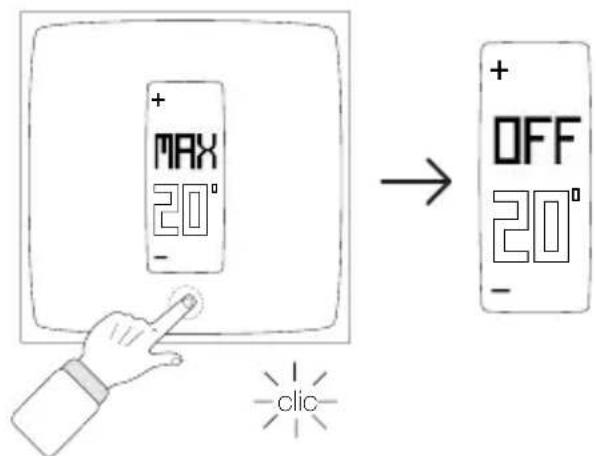

Appuyez plusieurs fois sur le haut du Thermostat jusqu’à ce qu’il afche «MAX».Le Thermostat allume la chaudière.Appuyez sur le bas du Thermostat jusqu’à ce qu’il afche «OFF».Le Thermostat éteint la chaudière.

clic clicPersonnalisation Vous pouvez choisir de personnalisez votre Thermostat avec l’un des adhésifs couleur. Décollez le cadre extérieur de l’adhésif. Collez-le sur l’arrière du Thermostat.

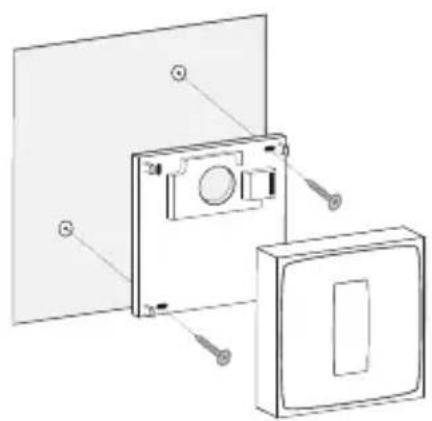

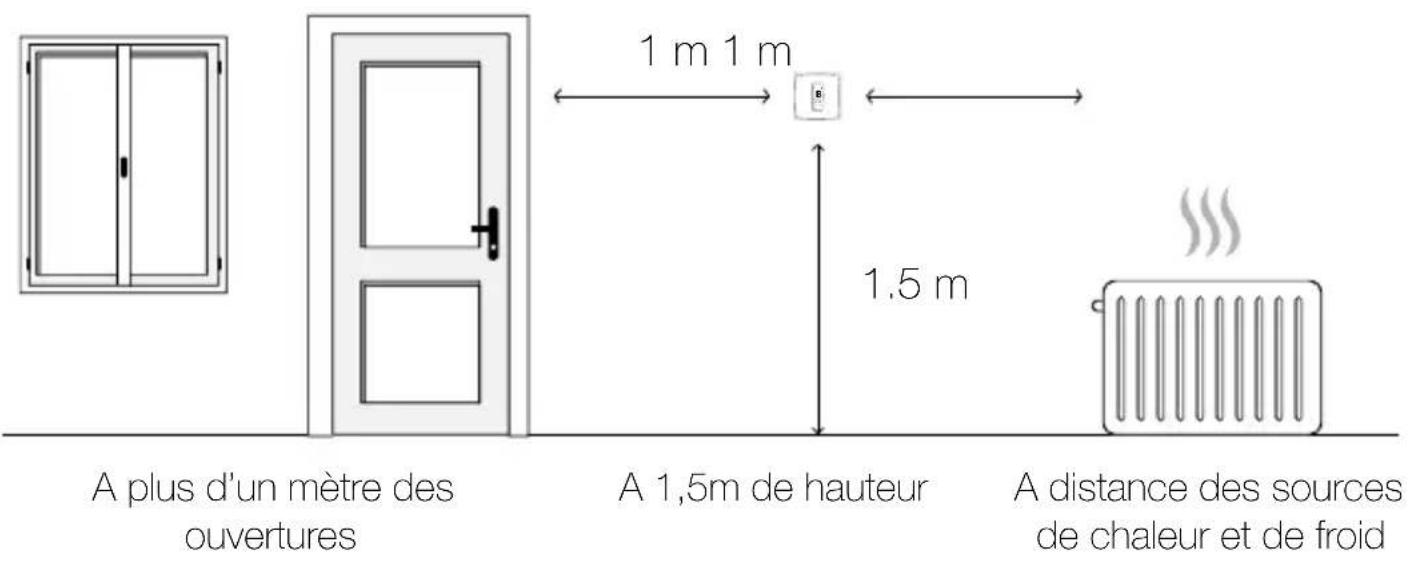

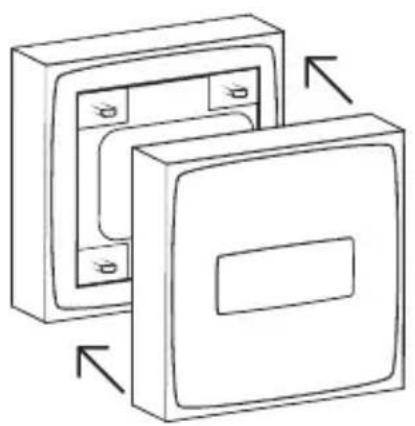

3Fixez le Thermostat sur son support mobile et placez-le sur un meuble dans la pièce à vivre. A plus d’un mètre des ouvertures A distance des sources de chaleur et de froid A 1,5m de hauteur Fixez le Thermostat au mur à l’aide de sa platine en la vissant. 1 m 1 m

ouPour accéder à distance à votre Thermostat et le programmer depuis votre téléphone, tablette ou ordinateur, rendez-vous sur : http://thermostat.netatmo.com Application PC / Mac Smartphone / TablettesSpécications DIMENSIONS Thermostat : 83x83x22 mm

Dessiné par Starck. Cube transclucide en plexiglas. 5 couleurs interchangeables fournies.

Température (mesure): Plage de mesure: 0°C à 50°C Précision: -/+ 0,5°C Température (consigne): Plage de réglage: 7°C à 30°C Incrément : 0.5°C Unité : °C ECRAN E-PAPER Econome en énergie, autonomie allongée, lisibilité optimale.

APPLICATION GRATUITE, À VIE

Pas de frais d’abonnement. Application disponible sur l’App Store et sur Google Play. Accès gratuit à votre tableau de bord personnel en ligne. Accessible depuis plusieurs appareils.

CARACTÉRISTIQUES SANS-FIL

Compatible avec le Wi-Fi 802.11 b/g/n (2.4GHz). Sécurités supportées: Ouvert/WEP/WPA/ WPA2-personal (TKIP et AES). Connexion sans l entre le Thermostat et le relais : longue portée 100m.

ALIMENTATION ET PILES

3 piles AAA. 1 an d’autonomie COMPATIBILITÉ ET INSTALLATION : Compatible avec les chaudières au gaz, au oul et au bois. Courant de commutation: max 4A Tension de commutation: max 250 VAC Puissance de commutation : max 120 W

COMPATIBILITÉ AVEC VOTRE IPHONE / IPAD

iPhone 4, iPhone 4s, iPhone 5, iPhone 5c / 5s iPad mini, iPad 2, iPad (3ème génération), iPad (4ème génération) iPod touch (5ème génération)

Déclaration de conformité EU Netatmo déclare que l’appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Avertissements L’appareil doit être installé selon les normes en vigueur. N’utilisez que l’adapteur secteur et l’adapteur chaudière fournis. Cet appa- reil est exclusivement conçu pour un usage en intérieur. Avant d’insérer les piles, vériez que les points de contact sur l’appareil ainsi que sur les piles sont propres et nettoyez-les, si nécessaire. Faites attention à la polarité (+/-) lors de l’insertion des piles. Ne pas jeter les piles au feu, les court-cir- cuiter ou les ouvrir. Tenez les enfants à l’écart des piles. En cas d’ingestion, consultez immédiatement un médecin. Ne pas essayer de réparer cet appareil vous-même, un service après-vente est à votre disposition. Le câble d’alimentation du relais ne peut être remplacé que par le fabricant ou un agent agréé. Tout changement ou toute modication non approuvé expressément dans ce manuel peut annuler votre droit relatif au fonction- nement et/ou au service de garantie de cet appareil. Thermostat et relais de thermostat : Isole- ment classe II. Cet appareil n ‘est pas fait pour être utilisé par des personnes handicapées physi- quement ou mentalement ou par des per- sonnes non compétentes (y compris les enfants), sauf si ces personnes sont sur- veillées ou supervisées par une personne responsable de leur sécurité. Les enfants doivent être surveillés an de s’assurer qu’ils ne jouent pas avec l’appa- reil. Legal notice “Made for iPod”, “Made for iPhone”, “Made for iPad” mean that an electronic accessory has been designed to connect specifical- ly to iPod, iPhone and iPad and has been certified by the developer to meet Apple performance standards. Apple is not res- ponsible for the operation of this device or its compliance with safety and regulatory standards. Please note that the use of this accesso- ry with iPhone may affect wireless perfor- mance. Copyright Netatmo © 2013 All rights reserved. Reproduction and distribution prohibited without written authorization from Netatmo.
