Type de produit	Boîtier pour disque dur externe
Modèle	225U3eSATAp
Marque	Fantec
Format de disque compatible	Disque dur 2,5 pouces SATA (HDD/SSD)
Interfaces	USB 3.0 (rétrocompatible USB 2.0) + eSATAp (Power over eSATA)
Débit de transfert	Jusqu'à 5 Gbit/s (USB 3.0) ou 3 Gbit/s (eSATA)
Alimentation	Alimentation par bus USB ou via eSATAp (câble fourni)
Matériau du boîtier	Aluminium brossé
Dimensions (approx.)	130 x 80 x 15 mm
Poids (approx.)	150 g (sans disque)
Fonctions principales	Stockage externe, sauvegarde, extension de capacité, compatibilité Plug-and-Play, hot-swap
Installation	Montage simple avec visserie, coussinets amortisseurs inclus
Systèmes d'exploitation supportés	Windows, macOS, Linux (aucun pilote nécessaire)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Aucune fonction de sécurité spécifique. Protection passive grâce au boîtier en aluminium.
Pièces détachées et réparabilité	Non disponible. En cas de panne, remplacer l'ensemble du boîtier.
Contenu de l'emballage	Boîtier, câble USB 3.0, câble eSATAp, coussinets amortisseurs, vis, notice
Garantie	2 ans (selon revendeur)

FOIRE AUX QUESTIONS - 225U3eSATAp Fantec

Comment installer mon disque dur dans le boîtier Fantec 225U3eSATAp ?

Retirez le couvercle en aluminium. Fixez les coussinets en mousse sur le disque dur pour améliorer la résistance aux chocs. Insérez délicatement le disque dans le connecteur SATA de la carte mère. Faites glisser le disque dans le boîtier et vissez-le en place.

Quels types de disques durs sont compatibles ?

Ce boîtier accepte les disques durs ou SSD au format 2,5 pouces avec interface SATA. L'épaisseur maximale est généralement de 9,5 mm, mais il est conseillé de vérifier les dimensions exactes.

Puis-je utiliser le boîtier sans câble USB avec l'interface eSATAp ?

Oui, si votre ordinateur est équipé d'un port eSATAp combinant données et alimentation. Branchez simplement le câble eSATAp fourni. Pour l'eSATA standard, vous devez également connecter le câble USB pour l'alimentation.

Comment formater mon disque dur externe sous Windows ?

Après avoir branché le boîtier, faites un clic droit sur 'Mon ordinateur' > 'Gérer' > 'Gestion des disques'. Le disque apparaîtra comme 'Non alloué'. Cliquez droit > 'Nouvelle partition' et suivez l'assistant. Une fois terminé, le disque sera reconnu comme 'Nouveau volume'.

Le boîtier est-il compatible avec USB 2.0 ?

Oui, l'interface USB 3.0 est rétrocompatible avec USB 2.0. Vous obtiendrez alors des vitesses de transfert limitées à 480 Mbit/s.

Que faire si mon disque dur n'est pas reconnu ?

Vérifiez les connexions des câbles. Assurez-vous que le disque est correctement inséré dans le boîtier. Testez avec un autre port USB ou câble. Si le problème persiste, le disque dur peut nécessiter un formatage ou être défectueux.

Puis-je utiliser ce boîtier avec un Mac ?

Oui, le boîtier est compatible avec macOS. Il est reconnu automatiquement. Pour formater le disque au format APFS ou Mac OS Extended, utilisez l'Utilitaire de disque.

Le boîtier supporte-t-il le branchement à chaud (hot-swap) ?

Oui, le Fantec 225U3eSATAp prend en charge le hot-swap. Vous pouvez brancher ou débrancher le boîtier sans éteindre l'ordinateur.

Quelles précautions prendre pour nettoyer le boîtier ?

Utilisez un chiffon doux et sec pour essuyer la surface en aluminium. N'utilisez pas de produits chimiques ou abrasifs qui pourraient rayer ou endommager le boîtier.

Le boîtier est-il livré avec un câble eSATAp ?

Oui, l'emballage contient un câble eSATAp pour une connexion directe aux ports eSATAp. Un câble USB 3.0 est également fourni.

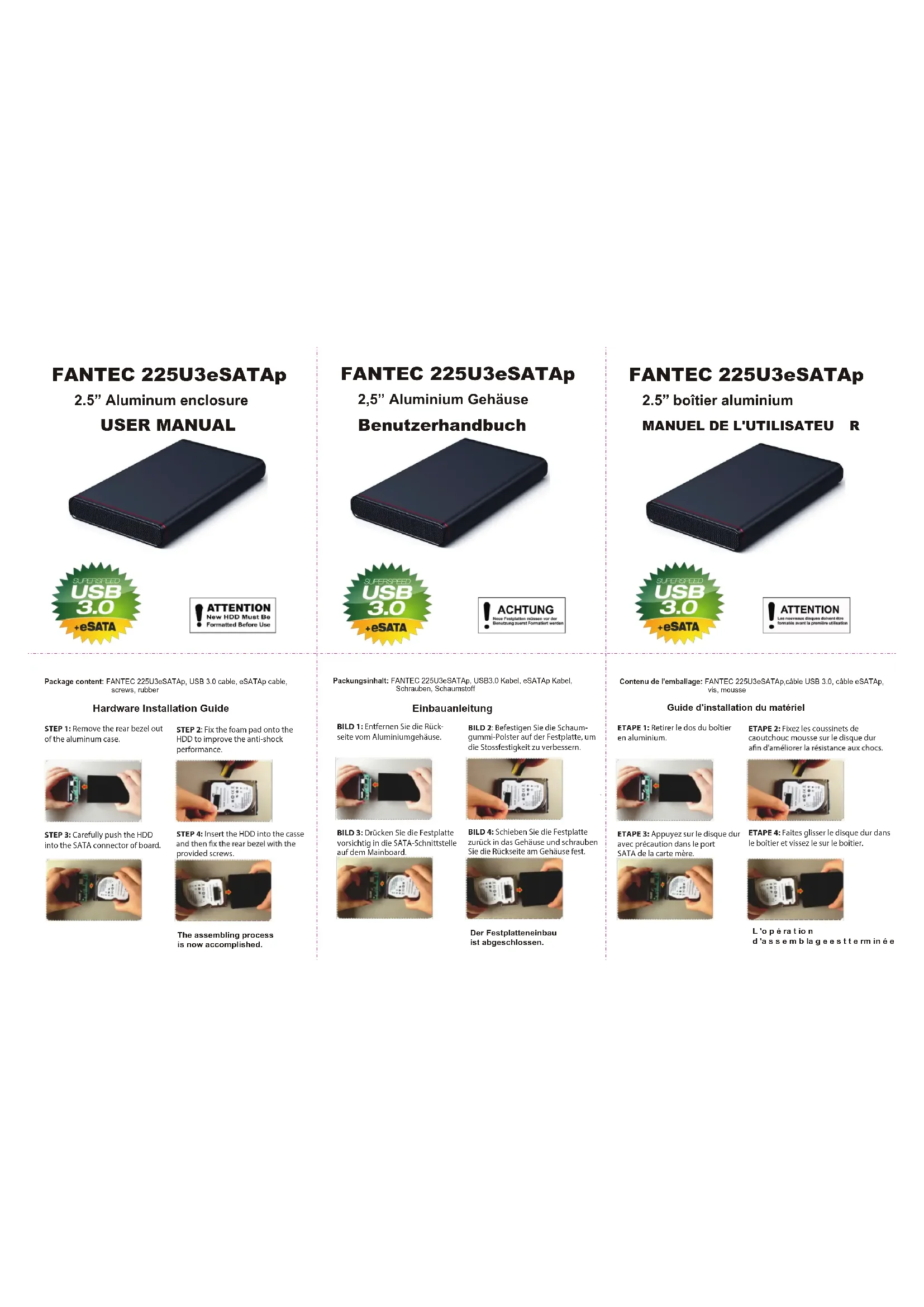

MODE D'EMPLOI 225U3eSATAp Fantec

Guide d'installation du matériel

ETAPE 1: Retirer le dos du boilier en aluminium.

ETAPE2:Fixez les coussinets de caoutchoc mousse sur le disque dur afin d'améliorer la résistance aux chocks.

ETAPE3: Appuyez sur le disque dur avec précaution dans le port SATA de la carte mère.

ETAPE4: Faites glissier le disque dur dans le boillier et vissez le sur le boillier.

L'opération d'assemblage estterminée

eSATA Mode

Pour l'utilisation de eSATAP, votre PC / ordinateur portable doit être équipé d'une interface eSATAP. Vous pouce utiliser le cable formui eSATAP. Il ne s'est pas nécessaire de connecter le cable USB. Si vous utilise une interface eSATA rédigère, vous devrez branchier le cable USB pour l'administration.

Guide de formatage du disque dur

• Les nouveaux disques durs doivent être formatés avant qu'il ne puissent être utilisés.
• Branché le FANTEC bottierpar USB ou eSATA sur voitures ordinateur.

ETAPE 1: Cliquez a droite sur l'icone « Mon ordinateur » et selectionné acolonne « Gestion }.

ETAPE 2: Sélectionnez « Gestion de disque » et vous verrez que votre disque dur externe est indiqué comme « Non affecté »

ETAPE 3 : Cliquez à droite sur lebioc « Non affecté » et sélectionné « Nouvelle partition » .

ETAPE 4: L'assistant nouvelle partition » apparait. Veulieu suivires consignes de l'assistant pour effectuer la partition.

ETAPE5:Une fouis la partition terminée,le disque dur externe sera aiori reconno comme « Nouveau volume »

ETAPE 6:Double-clique « Mon ordinateur ».Vous pourrez voir le nouveau volume sur leur ordinateur
