MODE D'EMPLOI BTRH 9001 EINHELL

Mode d’emploi d’origine Marteau perforateur

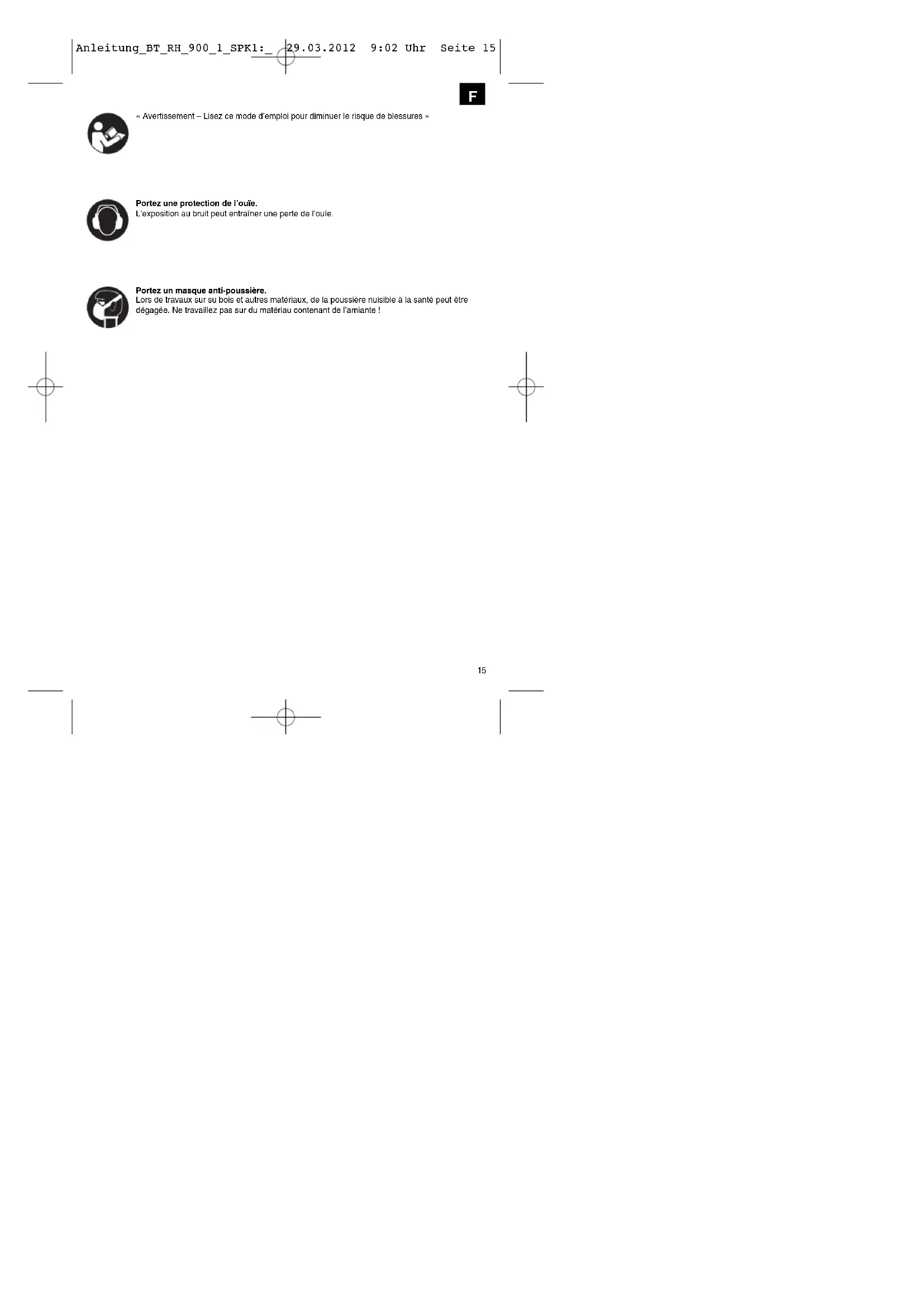

« Avertissement – Lisez ce mode d’emploi pour diminuer le risque de blessures » Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante ! Anleitung_BT_RH_900_1_SPK1:_ 29.03.2012 9:02 Uhr Seite 1516

Attention ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afin d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi. Conservez-le bien de façon à pouvoir disposer à tout moment de ces informations. Si l’appareil doit être remis à d’autres personnes, remettez-leur aussi ce mode d’emploi. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe. AVERTISSEMENT ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

2. Description de l’appareil et étendue

de la livraison (figure 1)

2. Douille de verrouillage

3. Commutateur rotatif pour le stop de rotation

4. Interrupteurs marche/arrêt

5. Commutateur rotatif pour stop de frappe

6. Poignée supplémentaire

7. Butée de profondeur

2.2 Volume de livraison

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage. Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a). Vérifiez si la livraison est bien complète. Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport. Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. ATTENTION L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des films en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouffer ! Marteau perforateur Poignée supplémentaire Butée de profondeur Dispositif de récolte de la poussière Mode d’emploi d’origine Consignes de sécurité

3. Utilisation conforme à l’affectation

L’appareil est fait pour perforer à percussion dans le béton, la pierre et la tuile, et pour forer à marteau en utilisant le foret ou le burin correspondant. La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur affectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Tension réseau : 220-240 V~ 50Hz Puissance absorbée : 900 W Vitesse de marche à vide : 850 tr/min Nombre de frappes : 4100 tr/min Capacité de perçage béton/pierre (maxi.) : 26 mm Catégorie de protection : II / 쓑 Poids : 4,1 kg Anleitung_BT_RH_900_1_SPK1:_ 29.03.2012 9:02 Uhr Seite 1617

Bruit et vibration Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745. Niveau de pression acoustique L

91,1 dB(A) Imprécision K

3 dB Niveau de puissance acoustique L

102,1 dB(A) Imprécision K

3 dB Ce marteau perforateur ne convient pas à l’emploi à l’air libre conformément à l’article 3 de la directive 2000/14/EC_2005/88/EC. Portez une protection acoustique. L’exposition au bruit peut entraîner la perte de l’ouïe. Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont été déterminées conformément à EN 60745. Perforer le béton Valeur d’émission des vibrations a

Buriner Valeur d’émission des vibrations a

Informations supplémentaires sur les outils électriques Avertissement ! La valeur d’émission de vibration a été mesurée selon une méthode d’essai normée et peut être modifiée, en fonction du type d’emploi de l’outil électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée. La valeur d’émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre. La valeur d’émission de vibration indiquée peut également être utilisée pour estimer l’altération au début. Limitez le niveau sonore et les vibrations à un minimum ! Utilisez exclusivement des appareils en excellent état. Entretenez et nettoyez l’appareil régulièrement. Adaptez votre façon de travailler à l’appareil. Ne surchargez pas l’appareil. Faites contrôler l’appareil le cas échéant. Mettez l’appareil hors circuit lorsque vous ne l’utilisez pas. Portez des gants. Risques résiduels Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Déficience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations main-

bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau. Enlevez systématiquement la fiche de contact avant de paramétrer l’appareil. Vérifiez si des conduites électriques, de gaz ou d’eau ne sont pas cachées dans l’endroit où vous désirez travailler, en vous aidant d’un appareil de recherche de conduites.

5.1 Poignée supplémentaire (fig. 2 – pos. 6)

Utilisez le marteau perforateur uniquement avec sa poignée supplémentaire, pour des raisons de sécurité. La poignée supplémentaire (6) vous permet d’avoir un meilleur appui pendant l’utilisation du marteau perforateur. L’appareil ne doit pas être utilisé sans poignée supplémentaire (6) pour des raisons de sécurité. Anleitung_BT_RH_900_1_SPK1:_ 29.03.2012 9:02 Uhr Seite 1718

La poignée supplémentaire (6) est fixée par serrage au marteau perforateur. Tourner la poignée dans le sens contraire de celui des aiguilles d’une montre (vu de la poignée) défait le blocage. Tourner la poignée dans le sens des aiguilles d’une montre serre le blocage. Desserrez d’abord le blocage de la poignée supplémentaire. Ensuite, vous pouvez pivoter la poignée supplémentaire (6) dans la position de travail vous étant la plus agréable. Maintenant, refermez la poignée supplémentaire dans le sens contraire du sens de rotation jusqu’à ce que la poignée supplémentaire soit bien en place.

5.2 Butée en profondeur (fig. 3 – pos. 7)

La butée de profondeur (7) est maintenue avec la vis de fixation (a) sur la poignée supplémentaire (6) par blocage. Desserrez la vis de fixation (a) et insérez la butée de profondeur (7). Réglez la butée de profondeur (7) au même niveau que le foret. Faites reculer la butée de profondeur (7) de la profondeur de perçage désirée. Serrez la vis de fixation (a) à fond. Percez à présent le trou jusqu’à ce que la butée de profondeur (7) touche la pièce à usiner.

5.3 Mise en place des outils (fig. 4)

Avant de l’employer, nettoyez l’outil et graissez- en la poignée légèrement de graisse à machine. Faites reculer la douille de verrouillage (2) et tenez-la. Poussez l’outil dégagé de poussière en le tournant dans le porte-outils jusqu’à la butée. L’outil se verrouille lui-même. Contrôlez qu’il s’est bien verrouillé en le tirant.

5.4 Retirez l’outil (fig. 5)

Tirez la douille de verrouillage vers l’arrière (2), maintenez-la tirée et retirez l’outil.

5.5 Dispositif de logement de poussière (fig. 6)

Avant de travailler avec votre marteau perforateur placé verticalement au-dessus de votre tête, placez le dispositif de logement de poussière (a) au-dessus du foret.

Attention ! Pour éviter tout danger, la machine doit uniquement être tenue par les deux poignées (6/8) ! Sinon, risque de chocs électriques en perçant des câbles électriques !

6.1 Mise en / hors service (fig. 1)

Mise en circuit: Appuyez sur l’interrupteur (4) Mise hors circuit : Relâchez l’interrupteur (4).

6.2 Stop de frappe (fig. 7)

Pour commencer légèrement un trou, le marteau perforateur est équipé d’un stop de frappe. Tournez le commutateur rotatif du stop de frappe (5) dans la position (B) afin de mettre le mécanisme de percussion hors circuit. Pour remettre l’outil de percussion en circuit, tournez à nouveau le commutateur rotatif du stop de frappe (5) dans sa position (A).

6.3 Stop rotation (fig. 8 /9 )

Pour le burinage, la fonction de rotation du marteau perforateur peut être mise hors service. Pour ce faire, appuyez sur le bouton (C) du commutateur rotatif (3) et tournez simultanément le commutateur rotatif (3) en position de l’interrupteur A (voir fig. 8). Pour remettre la fonction de rotation en circuit, appuyez sur le bouton (C) du commutateur rotatif (3) et tournez simultanément le commutateur rotatif (3) en position de l’interrupteur B (voir fig. 9). Attention ! Veuillez noter qu’il est impossible de faire marcher le marteau perforateur lorsque le stop de frappe et le stop de rotation sont en circuit. Attention ! Pour perforer à percussion, vous n’avez besoin que d’une force de pression minime. Si vous appuyez trop, le moteur est surchargé. Contrôlez régulièrement le foret. Faites réaffûter les forets épointés ou remplacez-les. Anleitung_BT_RH_900_1_SPK1:_ 29.03.2012 9:02 Uhr Seite 187. Remplacement de la ligne de raccordement réseau Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin d’éviter tout risque.

8. Nettoyage, maintenance et

commande de pièces de rechange Retirez la fiche de contact avant tous travaux de nettoyage.

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pression. Nous recommandons de nettoyer l’appareil directement après chaque utilisation. Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant ; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil.

8.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles, faites-les contrôler par des spécialistes en électricité. Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.

Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes: Type de l’appareil No. d’article de l’appareil No. d’identification de l’appareil No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L’appareil se trouve dans un emballage permettant d’éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L’appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d’élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l’administration de votre commune !

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine.
