MANUALE UTENTE BTRH 9001 EINHELL

Istruzioni per l’uso originali Martello perforatore

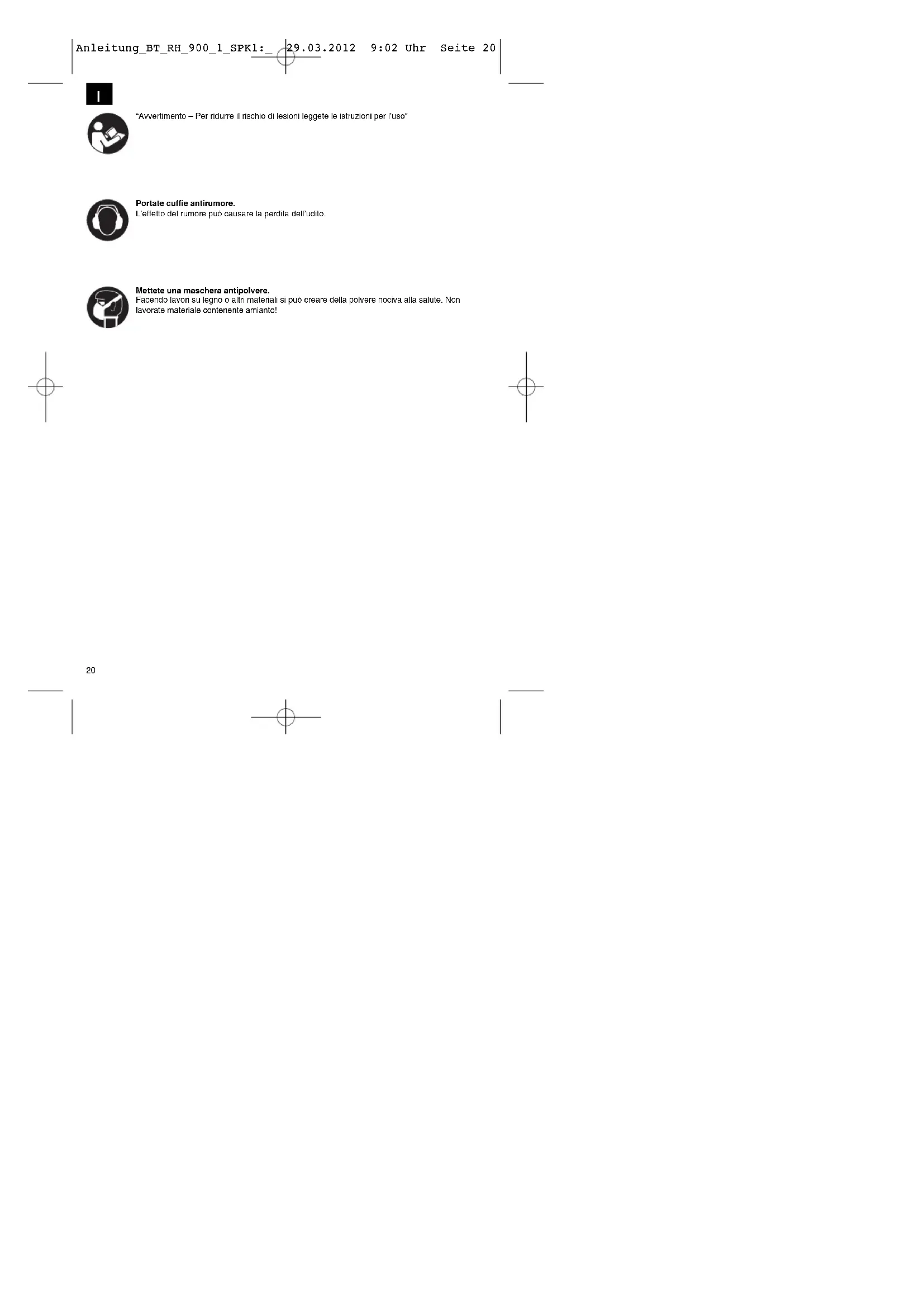

“Avvertimento – Per ridurre il rischio di lesioni leggete le istruzioni per l’uso” Portate cuffie antirumore. L’effetto del rumore può causare la perdita dell’udito. Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non lavorate materiale contenente amianto! Anleitung_BT_RH_900_1_SPK1:_ 29.03.2012 9:02 Uhr Seite 20 Attenzione! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l’uso. Conservatele bene per avere a disposizione le informazioni in qualsiasi momento. Se date l’apparecchio ad altre persone consegnate loro queste istruzioni per l’uso insieme all’apparecchio! Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. AVVERTIMENTO! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

1. Protezione antipolvere

2. Mandrino di bloccaggio

3. Selettore per l’arresto della funzione di

4. Interruttore ON/OFF

5. Selettore per l’arresto della funzione di

6. Impugnatura addizionale

7. Asta di profondità

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione. Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti). Controllate che siano presenti tutti gli elementi forniti. Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto. Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. ATTENZIONE L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento! Martello perforatore Impugnatura addizionale Asta di profondità Dispositivo di raccolta della polvere Istruzioni per l’uso originali Avvertenze di sicurezza

L’apparecchio è concepito per la perforazione a percussione in calcestruzzo, pietra e laterizio e per lavori di scalpello usando i relativi trapani o punte. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Tensione di rete: 220-240 V ~ 50Hz Potenza assorbita: 900 W Numero di giri al minimo: 850 min

Numero di colpi: 4100 min

Campo di foratura calcestruzzo/pietra (max.): 26 mm Grado di protezione: II / 쓑 Peso: 4,1 kg

Rumore e vibrazioni I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60745. Livello di pressione acustica L

91,1 dB (A) Incertezza K

3 dB Livello di potenza acustica L

102,1 dB (A) Incertezza K

3 dB Il martello perforatore non è stato concepito per l’impiego all’aperto secondo l’art. 3 della Direttiva 2000/14/CE_2005/88/CE. Portate cuffie antirumore. L’effetto del rumore può causare la perdita dell’udito. Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma EN

Martello perforatore su calcestruzzo Valore emissione vibrazioni a

Incertezza K = 1,5 m/s

Scalpello Valore emissione vibrazioni a

Incertezza K = 1,5 m/s

Ulteriori informazioni per elettroutensili Avvertimento! Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova normalizzato e può variare a seconda del modo in cui l’elettroutensile viene utilizzato e, in casi eccezionali, può essere superiore al valore riportato. Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi. Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi. Limitate al minimo lo sviluppo di rumore e le vibrazioni! Utilizzate soltanto apparecchi in perfetto stato. Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio. Adattate il vostro modo di lavorare all’apparecchio. Non sovraccaricate l’apparecchio. Fate eventualmente controllare l’apparecchio. Spegnete l’apparecchio se non lo utilizzate. Indossate i guanti. Rischi residui Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui non

venga indossata una maschera antipolvere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffie antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni mano-

braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identificazione corrispondano a quelli di rete. Staccate sempre la spina di alimentazione prima di ogni impostazione all’utensile. Controllate che nel punto in cui intendete eseguire il foro non ci siano cavi e condutture nascoste del gas e dell’acqua.

5.1 Impugnatura addizionale (Fig. 2 – Pos. 6 )

Per motivi di sicurezza usate il martello perforatore solo con l’impugnatura addizionale. L’impugnatura addizionale (6) vi offre un ulteriore sostegno durante l’utilizzo del martello perforatore. Per motivi di sicurezza, l’apparecchio non deve essere usato senza impugnatura addizionale (6). L’impugnatura addizionale (6) viene fissata al martello perforatore tramite serraggio. Ruotando l’impugnatura in senso antiorario (dal punto di vista dell’impugnatura) il serraggio si sblocca. Ruotando l’impugnatura in senso orario si chiude il serraggio. Per prima cosa sbloccate il serraggio dell’impugnatura addizionale. Dopodiché potete ruotare l’impugnatura (6) fino alla posizione di lavoro che vi è più comoda. Infine richiudete l’impugnatura addizionale ruotandola in senso opposto finché non è ben fissata. Anleitung_BT_RH_900_1_SPK1:_ 29.03.2012 9:02 Uhr Seite 22I

5.2 Asta di profondità (Fig. 3 – Pos. 7)

L’asta di profondità (7) viene fissata all’impugnatura addizionale (6) tramite serraggio con la relativa vite (a). Allentate la vite di serraggio (a) e inserite l’asta di profondità (7). Portate l’asta di profondità (7) allo stesso livello della punta del trapano. Tirate indietro l’asta (7) fino a raggiungere la profondità di perforazione desiderata. Serrate di nuovo saldamente la vite di serraggio (a). Adesso eseguite il foro finché l’asta di profondità (7) non tocca il pezzo da lavorare.

5.3 Inserimento della punta (Fig. 4)

Pulite l’utensile ed ingrassate lo stelo con grasso per trapano prima di inserirlo. Tirate indietro il mandrino di bloccaggio (2) e tenetelo in questa posizione. Inserite la punta priva di polvere nella sua sede ruotandola fino alla battuta. La punta viene bloccata automaticamente. Controllate il serraggio tirando la punta.

5.4 Estrazione della punta (Fig. 5)

Tirate indietro il mandrino di bloccaggio (2), tenetelo fermo in questa posizione e togliete la punta.

5.5 Dispositivo di raccolta della polvere (Fig. 6)

Prima di eseguire lavori con il martello perforatore infilate sulla punta il dispositivo di raccolta della polvere (a) inserendolo dall’alto.

6. Messa in esercizio

Attenzione! Per evitare pericoli l’apparecchio deve essere tenuto solo sulle due impugnature (6/8)! Altrimenti si può correre il rischio di scosse elettriche se per errore si fora un cavo!

6.1 Accensione e spegnimento (Fig. 1)

Accensione Premete l’interruttore di esercizio (4) Spegnimento Lasciate andare l’interruttore di esercizio (4)

6.2 Arresto della funzione di percussione (Fig. 7)

Il martello perforatore è dotato di un arresto della funzione di percussione per iniziare a forare. Per disattivare la funzione di percussione ruotate il selettore per l’arresto della funzione di percussione (5) nella posizione (B). Per riattivare la funzione di percussione si deve riportare il selettore (5) nella posizione (A).

6.3 Arresto della funzione di perforazione

(Fig. 8/9) Per lavorare con lo scalpello si può disattivare la funzione di perforazione del martello perforatore. Per farlo premete il pulsante (C) sul selettore (3) e contemporaneamente ruotate quest’ultimo (3) nella posizione A (vedi Fig. 8). Per riattivare la funzione di perforazione si deve premere il pulsante (C) sul selettore (3) e contemporaneamente ruotare il selettore (3) nella posizione B (vedi Fig. 9). Attenzione! L’esercizio del martello perforatore non è possibile se l’arresto della funzione di percussione e quello della funzione di perforazione sono inseriti contemporaneamente. Attenzione! Per l’uso del martello perforatore avete bisogno solo di una leggera pressione. Una pressione eccessiva rappresenta una sollecitazione che danneggia il motore. Controllate regolarmente le punte del trapano. Sostituite o rettificate le punte consumate.

7. Sostituzione del cavo di

alimentazione Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli. Anleitung_BT_RH_900_1_SPK1:_ 29.03.2012 9:02 Uhr Seite 2324

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.

Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa. Consigliamo di pulire l’apparecchio subito dopo averlo usato. Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio.

8.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettricista. Attenzione! Le spazzole al carbone devono essere sostituite solo da un elettricista.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue: modello dell’apparecchio numero dell’articolo dell’apparecchio numero d’ident. dell’apparecchio numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L’apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L’apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negozio specializzato o all’amministrazione comunale!

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della ISC GmbH.

Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i

vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di

produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l’uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall’uso improprio o illecito (come per es. sovraccarico dell’apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell’apparecchio (come per es. sabbia, pietre o polvere), dall’impiego della forza o dall’influsso esterno (come per es. danni dovuti a caduta) e dall’usura normale e dovuta all’impiego. Ciò vale particolarmente per batterie, per esse concediamo tuttavia 12 mesi di garanzia Il diritti di garanzia decadono quando sono già effettuati interventi sull’apparecchio.

3. Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devono

essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

4. Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto all’indirizzo
