Type de produit	Panneau rayonnant électrique
Marque	AKO
Modèle	WW 151 E
Puissance nominale	1500 W (niveaux I: 500 W, II: 1000 W, I+II: 1500 W)
Alimentation	230-240 V ~, 50 Hz
Dimensions (montage mural)	835 x 468 x 140 mm (L x H x P)
Dimensions (montage sur pieds)	835 x 545 x 275 mm (L x H x P)
Poids	6,0 kg
Indice de protection	IP24 (protégé contre les projections d'eau)
Classe de protection	II (double isolation)
Thermostat	Oui, réglable de 5-8 °C à la température souhaitée
Modes de fonctionnement	Confort, Eco (réduction de 4 °C), Boost (30 min ou 1 h)
Protection contre la surchauffe	Oui, arrêt automatique et réarmement après refroidissement
Montage	Mural (support fournis) ou sur pieds avec roulettes (fournis)
Roulettes	Oui, fournies (sauf pour WW 101 E)
Longueur du câble	Environ 1,5 m (non spécifié, estimation)
Accessoires fournis	Pieds, roulettes, vis de fixation, supports muraux
Nettoyage	Chiffon doux humide, aspirer la poussière de la grille
Garantie	2 ans selon conditions du fabricant
Pièces détachées	Contacter le SAV (Glen Dimplex Deutschland GmbH)
Usage recommandé	Chauffage d'appoint dans des pièces fermées
Interdit dans	Salle de bain zones 0 et 1, proximité baignoire/douche

FOIRE AUX QUESTIONS - WW 151 E AKO

Comment installer le radiateur AKO WW 151 E sur des pieds ?

Visser les pieds fournis sous l'appareil comme illustré dans la notice. Pour le modèle WW 151 E, les roulettes sont livrées et peuvent être insérées dans les pieds. L'appareil doit être posé sur une surface plane et horizontale, jamais sur des tapis à poils longs.

Quelles sont les distances de sécurité à respecter ?

L'appareil doit être installé à au moins 500 mm des objets inflammables comme les rideaux ou serviettes. Ne jamais placer l'appareil en dessous d'une prise murale. Pour le montage mural, respecter l'écartement minimal entre les supports (dimension A = 486 mm pour ce modèle).

Comment utiliser le mode Boost ?

Appuyez une fois sur le bouton Boost : le témoin devient rouge et le mode Boost fonctionne pendant 30 minutes. Appuyez deux fois : le témoin devient vert et le mode Boost dure 1 heure. Appuyez une troisième fois pour désactiver. En mode Boost, le thermostat est ignoré et les niveaux I et II sont actifs à pleine puissance.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'interrupteur est sur Marche, que le thermostat est réglé à la température souhaitée, et que la protection contre la surchauffe n'est pas déclenchée (débranchez quelques minutes pour réarmer). Contrôlez également le fusible du tableau électrique. Si le problème persiste, contactez le SAV.

Peut-on utiliser le radiateur dans une salle de bain ?

Oui, mais avec précaution. L'appareil a un indice de protection IP24 (protégé contre les projections d'eau). Il est interdit de l'installer dans les zones de protection 0 et 1. Les commandes doivent être placées hors de portée d'une personne dans le bain ou la douche. Une alimentation via disjoncteur différentiel est recommandée.

Comment nettoyer le radiateur AKO WW 151 E ?

Avant tout nettoyage, éteignez l'appareil et laissez-le refroidir. Utilisez un chiffon doux et humide pour l'extérieur. N'utilisez jamais de poudre à récurer ou d'encaustique. Les dépôts de poussière peuvent être aspirés depuis l'extérieur de l'appareil, sans démonter la grille.

Qu'est-ce que le mode Eco ?

Le mode Eco réduit la température réglée sur le thermostat d'environ 4 °C par rapport à la consigne. Cela permet de réaliser des économies d'énergie tout en maintenant un certain confort. Il s'active via le bouton dédié sur l'appareil.

Comment monter l'appareil au mur ?

Percez et chevillez deux trous à l'espacement A = 486 mm (pour ce modèle). Vissez les supports muraux fournis, puis accrochez l'appareil. Assurez-vous que l'air peut circuler librement par le haut et le bas. L'appareil doit être installé à l'horizontal sur un mur vertical.

Que faire en cas de surchauffe ?

L'appareil s'arrête automatiquement. Débranchez la prise et laissez refroidir quelques minutes pour que le limiteur de température se réarme. Éliminez la cause (grille obstruée, etc.). Une fois refroidi, l'appareil peut être remis en service normalement.

Quelle est la garantie de l'AKO WW 151 E ?

Le fabricant accorde une garantie de 2 ans conformément aux conditions générales de garantie. Pour toute réclamation, contactez le service après-vente de Glen Dimplex Deutschland GmbH en mentionnant le type, le numéro E-N2 et la date de fabrication (FD) figurant sur la plaque signalétique.

MODE D'EMPLOI WW 151 E AKO

F Instructions de montage et d'utilisation 8

Instructions de montage et d'utilisation Panneau Rayonnant WW 101/151/201 E

1. Remarques importantes

Conserve soigneusement ces instructions et, le cas échéant, transmettez-les au propriétaire suivant.

• L'appareil ne doit être utilisé que pour le rechauffement de l'air ambient dans des pieces fermées.
• Les réparations et interventions sur l'appareil ne doivent être effectuees que par un technicien.
• En cas de dysfonctionnement, débrancher l'appareil (retirer la fiche ou enlever le fusible).
• Ne pas utiliser l'appareil à proximé immediate de baignoires, douches, éviers ou piscines.
• Le symbole ci-contre se trouve sur le radiateur et signifie qu'il est interdit de recouvrir ce dernier.
• Attention! Lors du fonctionnement de l'appareil, les surfaces extérieures et plus particulièrement la grille d'échévement d'air deviennent très chaudes.
• L'appareil de chauffage ne doit pas etre mis en service par des enfants ou par des personnes qui ne sont pas en mesure de l'utiliser en toute sécurité. S'assurer que les enfants ne jouent pas avec l'appareil.
• Attention! Lorsque l'appareil se met automatiquement en marche, des dangers peuvent survenir; ainsi, des apparciels qui auraient eté recouverts ou déplacés depuis la dernière utilisation pourrait provoquer un incendie.
• Ne pas exploiter l'appareil dans des pieces ou sont utilisées des matières inflammables (telles que solvants, etc.).
• Ne pas poser le cable de raccordement sur l'appareil encore chaud.

2. Installation, montage

L'appareil de chauffage ne doit être installé que sur une surface plane et horizontale ( comme représenté ci-dessous) Il est interdit de l'utiliser sur des tapis à poils longs. Lors de l'installation, prendre garde aux objets inflammables.

Il est interdit de monter ou d'installer l'appareil en dessous d'une prise de courant murale.

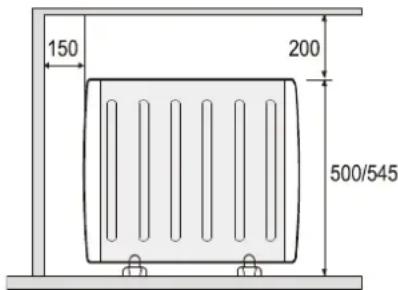

Respecter les écartements minimaux.

Respecter en outre un écartement minimal de 500 mm entre la face frontale de l'appareil et des objets inflammables, tels que rideaux, serviettes ou textiles sensibles à la chaleur.

Utilisation dans la salle de bain

Utiliser l'appareil de manière à ce que les éléments de commande ne puissant pas été effleurés par une personne prénant un bain ou une douche.

Selon VDE 0100 partie 701, le montage est interdit dans la zone de protection 0 et 1. L'appareil doit être alimenté via un disjoncteur différentiel.

Montage des pieds

L'appareil de chauffage ne doit enaucun cas etre monte sans les pieds fournis.

Le modele WW 101 E est livre sans roulettes.

Les pieds, les roulettes et les deux vis de fixation sont livrés non montés. Visser les pieds comme illustré et, si nécessaire, insérer les roulettes.

Montage mural

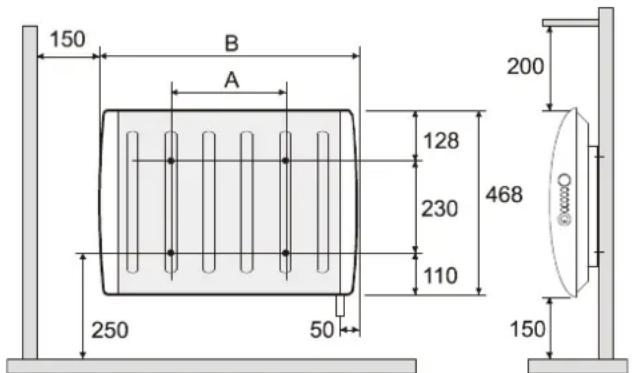

L'appareil de chauffage doit etre est installé à l'horizontal sur un mur vertical ( comme représenté ci-dessous).Veiller a ce que I'air puisse entre et sortir librempar dessus et par dessous I'appareil.

• Percer puis cheviller les trouss de fixation des deux supports muraux suivant l'espacement A.
• Visser les supports muraux et accrocher l'appareil de chauffage.

Modèle WW	101 E WW 15	1 E WW 201 E
Dimensions A	286 mm	486 mm
Dimensions B	635 mm	835 mm	1035 mm

3. Raccordement électrique

La tension indiquée sur la plaque signalétique doit être conforme à la tension du réseau.

Si le cable d'alimentation secteur de l'appareil est endommagé, il doit être remplace par le fabricant, le SAV ou par une personne de mêmes qualifications, afin d'éviter tout risque.

La fiche de l'appareil doit toujours être accessible.

Pour éviter tout risque de réinitialisation involontaire du déclencheur thermique, cet apparéil ne doit pas être alimenté via des commutateurs externes (minuterie par ex.) ou être raccordé à un circuit électrique régulierement mis en et hors service par la société d'électricité.

4. Mode de fonctionnement

Thermostat

La température ambiente est réglée via un thermostat à réglage gradual. Lorsque le selecteur rotatif est place tout à gauche, sur la plus petite valeur (voir figure ci-dessous), le thermostat met en service l'appareil de chauffage à une température ambiente de 5^ - 8^ C env. En mode Boost (voir plus bas) le thermostat est désactivé.

Interrupteur et boutons

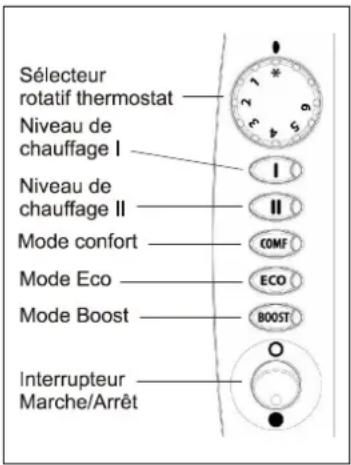

L'appareil est équipé d'un interrupteur Marche/Arrêt et de quatre boutons avec lampe témoin.

Les boutons permettent de selectionner les fonctions suivantes :

Niveau de chauffage I, Niveau de chauffage II

Il est possible de régler différentes puissances de chauffage, voir le tableau.

Bouton pour WW	101 E WW	51 E WW 20	E
Niveau de chauf-fage I	400 W 500	W 750 W
Niveau de chauf-fage II	600 W 1000	W 1250 W
Niveau de chauf-fage I et II	1000 W 1500	W 2000 W

Mode comfort

La température réglée sur le sélecteur rotatif du thermostat est prise en compte.

Mode Eco

La température réglée sur le/selecteur rotatif du thermostat est réduite de 4^ environ.

Mode Boost

La température régée sur le sélecteur rotatif du thermostat n'est pas prise en compte. Les niveaux de chauffage I et II sont actifs. Bouton „Boost" actionné une fois: le témoin est rouge; mode Boost pendant 30 minutes. Bouton „Boost" actionné deux fois: le témoin est vert; mode Boost pendant 1 heures.

Bouton „Boost“ actionné encore une fois : mode Boost désactévé.

Attention!

Selon la taille de la pièce, le besoin en chaleur et le réglage du thermostat, il y a risque de surchauffe dans les pièces laissées sans surveillance durant le chauffage. Cela peut entraîner des risques pour les personnes n'étant pas en mesure de quitter la pièce en cas de température excessive.

5. Protection contre la surchauffe

En cas de surchauffe inadmissible, l'appareil de chauffage se met automatiquement hors service. Dans ce cas,sterol la prise secteur et laisser l'appareil debranché durant quelques minutes, jusqu'à ce que le limiteur de temperture puisse rétrograder. Puis éliminer la cause possible (grille d'air recouverte ou obturée par ex.). Lorsque l'appareil a

suffisamment refroidi, il peut etre remis en service.

6. Dysfunctionnements

Si l'appareil de chauffage ne chauffe pas, vérifier les points suivants :

• L'interrupteur réseau est-il positionné sur « Marche » ?
• Le thermostat est-il positionné sur la température souhaïée ?
• La protection contre la surchauffe est-elle déclenchée? Voir chapitre 5!
• Le fusible (situé dans la boîte de fusibles) est-il actif ?

Si vous n'étés pas en mesure de réseau au dysfonctionnement, veuillez vous adresser à votre fournisseur de matériel électrique.

Au besoin, vous pouvez également contacter le service d'aide en ligne de Glen Dimplex Deutschland GmbH.

Telephone: [phone]

Téléfax: [phone]

Pourrialiervoirecommande,veuillezouscommuniqueletype,le numeroE-N2etla date de fabricationFDde l'appareil. Cesindicationsfigurent sur la plaque signaletique de l'appareil. Les réparations et interventions sur l'appareil ne doivent être réaliséesque par unelectricien qualifiéoule service après-vente.

7.Nettoyage

Avant de procéder au nettoyage,mettre l'appareil hors tension et le laisser refroidir. La surface extérieure de l'appareil peut être nettoyée avec un linge doux et humide. Pour le nettoyage, ne pas utiliser de poudre à récurer ou d'encaustique qui pourrait endommager les surfaces. Les dépôts de poussière dans l'appareil peuvent être aspirés depuis l'extérieur de l'appareil.

8. Caracteristiques techniques

Modèle WW	101 E WW 15	E WW 201 E
Puisance nominale	1000 W 150	W 2000 W
Dimensions montage mural (I x h x p)	635 x 468 x 140 mm	835 x 468 x 140 mm	1035 x 468 x 140 mm
Dimensions montage sur pieds (I x h x p)	635 x 500 x 275 mm	835 x 545 x 275 mm	1035 x 545 x 275 mm
Poids 4,7	kg 6,0	kg 7,4	kg

Tension de raccordement: 1/N 230-240V~
Indice de protection: IP24 (protégé contre les projections d'eau)
Classe de protection: II (isolé)

9. Garantie

Conformément aux conditions de garantie, nous accordons 2 ans de garantie sur ce produit.

10. Mise au rebut de l'appareil

L'appareil ne doit pas etre elimine avec les ordures menagères mais via un poste local d'élimination.
