Type de produit	Panneau rayonnant électrique
Marque	AKO
Modèle	WW 201 E
Puissance nominale	2000 W
Tension de raccordement	230-240 V ~
Indice de protection	IP24
Classe de protection	II (isolé)
Dimensions (montage mural)	1035 x 468 x 140 mm
Dimensions (montage sur pieds)	1035 x 545 x 275 mm
Poids	7,4 kg
Niveaux de chauffe	2 niveaux : 750 W et 1250 W (combinés 2000 W)
Mode Comfort	Oui, respecte la température réglée
Mode Eco	Oui, réduit la température de 4°C
Mode Boost	Oui, 30 min ou 1 heure
Thermostat	Oui, réglage progressif
Protection contre la surchauffe	Oui, arrêt automatique
Montage	Sur pieds (fournis) ou mural
Utilisation en salle de bain	Oui, respecter les zones de protection
Nettoyage	Chiffon doux et humide, aspiration de la poussière
Garantie	2 ans
Réparation	Uniquement par un technicien qualifié

FOIRE AUX QUESTIONS - WW 201 E AKO

Comment installer les pieds du radiateur WW 201 E ?

Vissez les pieds fournis comme illustré dans la notice. Si nécessaire, insérez les roulettes. L'appareil ne doit jamais être utilisé sans les pieds.

Quelle est la puissance de chauffe maximale ?

La puissance maximale est de 2000 W lorsque les deux niveaux (750 W + 1250 W) sont activés simultanément.

Comment utiliser le mode Boost ?

Appuyez une fois sur le bouton Boost : le voyant devient rouge et le mode Boost dure 30 minutes. Appuyez deux fois : voyant vert, durée 1 heure. Appuyez une troisième fois pour désactiver.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'interrupteur est sur Marche, que le thermostat est réglé à la température souhaitée, que la protection contre la surchauffe n'est pas déclenchée, et que le fusible est actif.

Peut-on utiliser l'appareil dans une salle de bain ?

Oui, à condition qu'il soit installé hors des zones de protection 0 et 1 selon VDE 0100, et alimenté via un disjoncteur différentiel. Les commandes ne doivent pas être accessibles depuis la baignoire ou la douche.

Comment nettoyer le radiateur ?

Avant tout nettoyage, débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon doux et humide pour l'extérieur. Les dépôts de poussière peuvent être aspirés depuis l'extérieur.

Quelle est la différence entre les modes Comfort et Eco ?

En mode Comfort, la température réglée sur le thermostat est maintenue. En mode Eco, la température est réduite d'environ 4°C par rapport au réglage.

Quelles sont les dimensions de l'appareil ?

En montage mural : 1035 x 468 x 140 mm (l x h x p). En montage sur pieds : 1035 x 545 x 275 mm.

L'appareil a-t-il une protection contre la surchauffe ?

Oui, en cas de surchauffe, l'appareil se met automatiquement hors service. Débranchez-le, attendez quelques minutes, puis éliminez la cause (grille obstruée par exemple).

Où trouver le numéro de série et la date de fabrication ?

Ces informations figurent sur la plaque signalétique de l'appareil. Vous en aurez besoin pour contacter le service après-vente.

MODE D'EMPLOI WW 201 E AKO

F Instructions de montage et d'utilisation 8

Instructions de montage et d'utilisation Panneau Rayonnant WW 101/151/201 E

1. Remarques importantes

Conserve soigneusement ces instructions et, le cas échéant, transmettez-les au propriétaire suivant.

• L'appareil ne doit être utilisé que pour le rechauffement de l'air ambient dans des pieces fermées.
• Les réparations et interventions sur l'appareil ne doivent être effectuees que par un technicien.
• En cas de dysfonctionnement, débrancher l'appareil (retirer la fiche ou enlever le fusible).
• Ne pas utiliser l'appareil à proximé immediate de baignoires, douches, éviers ou piscines.
• Le symbole ci-contre se trouve sur le radiateur et signifie qu'il est interdit de recouvrir ce dernier.
• Attention! Lors du fonctionnement de l'appareil, les surfaces extérieures et plus particulièrement la grille d'échévement d'air deviennent très chaudes.
• L'appareil de chauffage ne doit pas etre mis en service par des enfants ou par des personnes qui ne sont pas en mesure de l'utiliser en toute sécurité. S'assurer que les enfants ne jouent pas avec l'appareil.
• Attention! Lorsque l'appareil se met automatiquement en marche, des dangers peuvent survenir; ainsi, des apparciels qui auraient eté recouverts ou déplacés depuis la dernière utilisation pourrait provoquer un incendie.
• Ne pas exploiter l'appareil dans des pieces ou sont utilisées des matières inflammables (telles que solvants, etc.).
• Ne pas poser le cable de raccordement sur l'appareil encore chaud.

2. Installation, montage

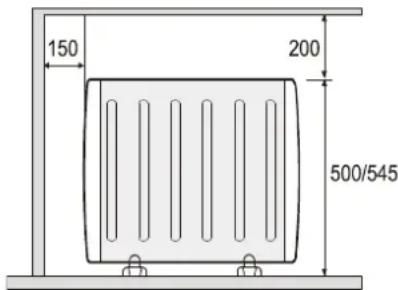

L'appareil de chauffage ne doit être installé que sur une surface plane et horizontale ( comme représenté ci-dessous) Il est interdit de l'utiliser sur des tapis à poils longs. Lors de l'installation, prendre garde aux objets inflammables.

Il est interdit de monter ou d'installer l'appareil en dessous d'une prise de courant murale.

Respecter les écartements minimaux.

Respecter en outre un écartement minimal de 500 mm entre la face frontale de l'appareil et des objets inflammables, tels que rideaux, serviettes ou textiles sensibles à la chaleur.

Utilisation dans la salle de bain

Utiliser l'appareil de manière à ce que les éléments de commande ne puissant pas été effleurés par une personne prénant un bain ou une douche.

Selon VDE 0100 partie 701, le montage est interdit dans la zone de protection 0 et 1. L'appareil doit être alimenté via un disjoncteur différentiel.

Montage des pieds

L'appareil de chauffage ne doit enaucun cas etre monte sans les pieds fournis.

Le modele WW 101 E est livre sans roulettes.

Les pieds, les roulettes et les deux vis de fixation sont livrés non montés. Visser les pieds comme illustré et, si nécessaire, insérer les roulettes.

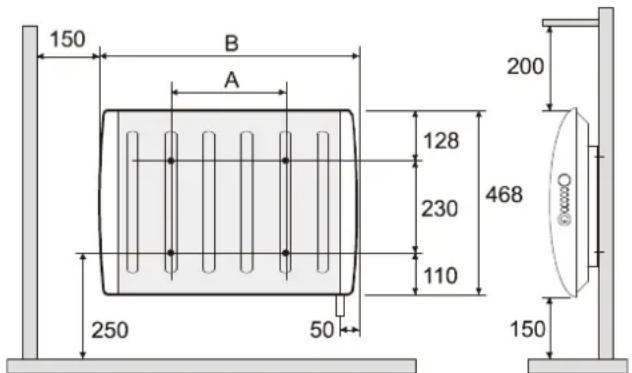

Montage mural

L'appareil de chauffage doit etre est installé à l'horizontal sur un mur vertical ( comme représenté ci-dessous).Veiller a ce que I'air puisse entre et sortir librempar dessus et par dessous I'appareil.

• Percer puis cheviller les trouss de fixation des deux supports muraux suivant l'espacement A.
• Visser les supports muraux et accrocher l'appareil de chauffage.

Modèle WW	101 E WW 15	1 E WW 201 E
Dimensions A	286 mm	486 mm
Dimensions B	635 mm	835 mm	1035 mm

3. Raccordement électrique

La tension indiquée sur la plaque signalétique doit être conforme à la tension du réseau.

Si le cable d'alimentation secteur de l'appareil est endommagé, il doit être remplace par le fabricant, le SAV ou par une personne de mêmes qualifications, afin d'éviter tout risque.

La fiche de l'appareil doit toujours être accessible.

Pour éviter tout risque de réinitialisation involontaire du déclenchéur thermique, cet apparéil ne doit pas être alimenté via des commutateurs externes (minuterie par ex.) ou être raccordé à un circuit électrique régulierement mis en et hors service par la société d'électricité.

F

4. Mode de fonctionnement

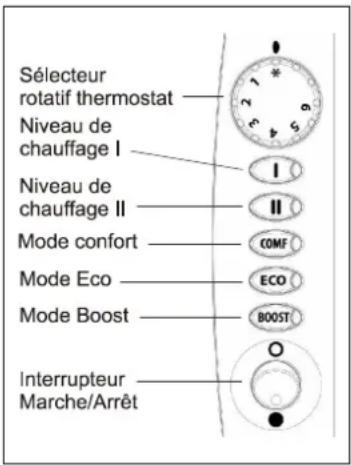

Thermostat

La température ambiente est réglée via un thermostat à réglage gradual. Lorsque le selecteur rotatif est place tout à gauche, sur la plus petite valeur (voir figure ci-dessous), le thermostat met en service l'appareil de chauffage à une température ambiente de 5^ - 8^ C env. En mode Boost (voir plus bas) le thermostat est désactivé.

Interrupteur et boutons

L'appareil est équipé d'un interrupteur Marche/Arrêt et de quatre boutons avec lampe témoin.

Les boutons permettent de selectionner les fonctions suivantes :

Niveau de chauffage I, Niveau de chauffage II

Il est possible de régler différentes puissances de chauffage, voir le tableau.

Bouton pour WW	101 E WW	51 E WW 201 E
Niveau de chauf-fage I	400 W 500	W 750 W
Niveau de chauf-fage II	600 W 1000	W 1250 W
Niveau de chauf-fage I et II	1000 W 1500	W 2000 W

Mode comfort

La température réglée sur le sélecteur rotatif du thermostat est prise en compte.

Mode Eco

La température réglée sur le/selecteur rotatif du thermostat est réduite de 4^ environ.

Mode Boost

La température régée sur le sélecteur rotatif du thermostat n'est pas prise en compte. Les niveaux de chauffage I et II sont actifs. Bouton „Boost" actionné une fois: le témoin est rouge; mode Boost pendant 30 minutes. Bouton „Boost" actionné deux fois: le témoin est vert; mode Boost pendant 1 heures.

Bouton „Boost“ actionné encore une fois : mode Boost désactivé.

Attention!

Selon la taille de la pièce, le besoin en chaleur et le réglage du thermostat, il y a risque de surchauffe dans les pièces laissées sans surveillance durant le chauffage. Cela peut entraîner des risques pour les personnes n'étant pas en mesure de quitter la pièce en cas de température excessive.

5. Protection contre la surchauffe

En cas de surchauffe inadmissible, l'appareil de chauffage se met automatiquement hors service. Dans ce cas,sterol la prise secteur et laisser l'appareil debranché durant quelques minutes, jusqu'à ce que le limiteur de temperture puisse rétrograder. Puis éliminer la cause possible (grille d'air recouverte ou obturée par ex.). Lorsque l'appareil a

suffisamment refroidi, il peut etre remis en service.

6. Dysfunctionnements

Si l'appareil de chauffage ne chauffe pas, vérifier les points suivants :

• L'interrupteur réseau est-il positionné sur « Marche » ?
• Le thermostat est-il positionné sur la température souhaïée ?
• La protection contre la surchauffe est-elle déclenchée? Voir chapitre 5!
• Le fusible (situé dans la boîte de fusibles) est-il actif ?

Si vous n'étés pas en mesure de.Remédier au dysfonctionnement, veuillez vous adresser à votre fournisseur de matériel électrique.

Au besoin, vous pouvez également contacter le service d'aide en ligne de Glen Dimplex Deutschland GmbH.

Telephone: [phone]

Téléfax: [phone]

Pourrialiervoirecommande,veuillezouscommuniqueletype,le numeroE-N2etla date de fabricationFDde l'appareil. Cesindicationsfigurent sur la plaque signaletique de l'appareil. Les réparations et interventions sur l'appareil ne doivent être realizedesque par unelectricien qualifieoule service après-vente.

7.Nettoyage

Avant de procéder au nettoyage,mettre l'appareil hors tension et le laisser refroidir. La surface extérieure de l'appareil peut être nettoyée avec un linge doux et humide. Pour le nettoyage, ne pas utiliser de poudre à récurer ou d'encaustique qui pourrait endommager les surfaces. Les dépôts de poussière dans l'appareil peuvent être aspirés depuis l'extérieur de l'appareil.

1. Caracteristiques techniques

Modèle WW	101 E WW 15	E WW 201 E
Puisance nominale	1000 W 150	W 2000 W
Dimensions montage mural (I x h x p)	635 x 468 x 140 mm	835 x 468 x 140 mm	1035 x 468 x 140 mm
Dimensions montage sur pieds (I x h x p)	635 x 500 x 275 mm	835 x 545 x 275 mm	1035 x 545 x 275 mm
Poids 4,7	kg 6,0	kg 7,4	kg

Tension de raccordement : 1/N 230-240V~

Indice de protection: IP24 (protégé contre les projections d'eau)

Classe de protection : II (isolé)

9. Garantie

Conformément aux conditions de garantie, nous accordons 2 ans de garantie sur ce produit.

10. Mise au rebut de l'appareil

L'appareil ne doit pas etre elimine avec les ordures menagères mais via un poste local d'élimination.
