MODE D'EMPLOI PK1241 PROGRESS

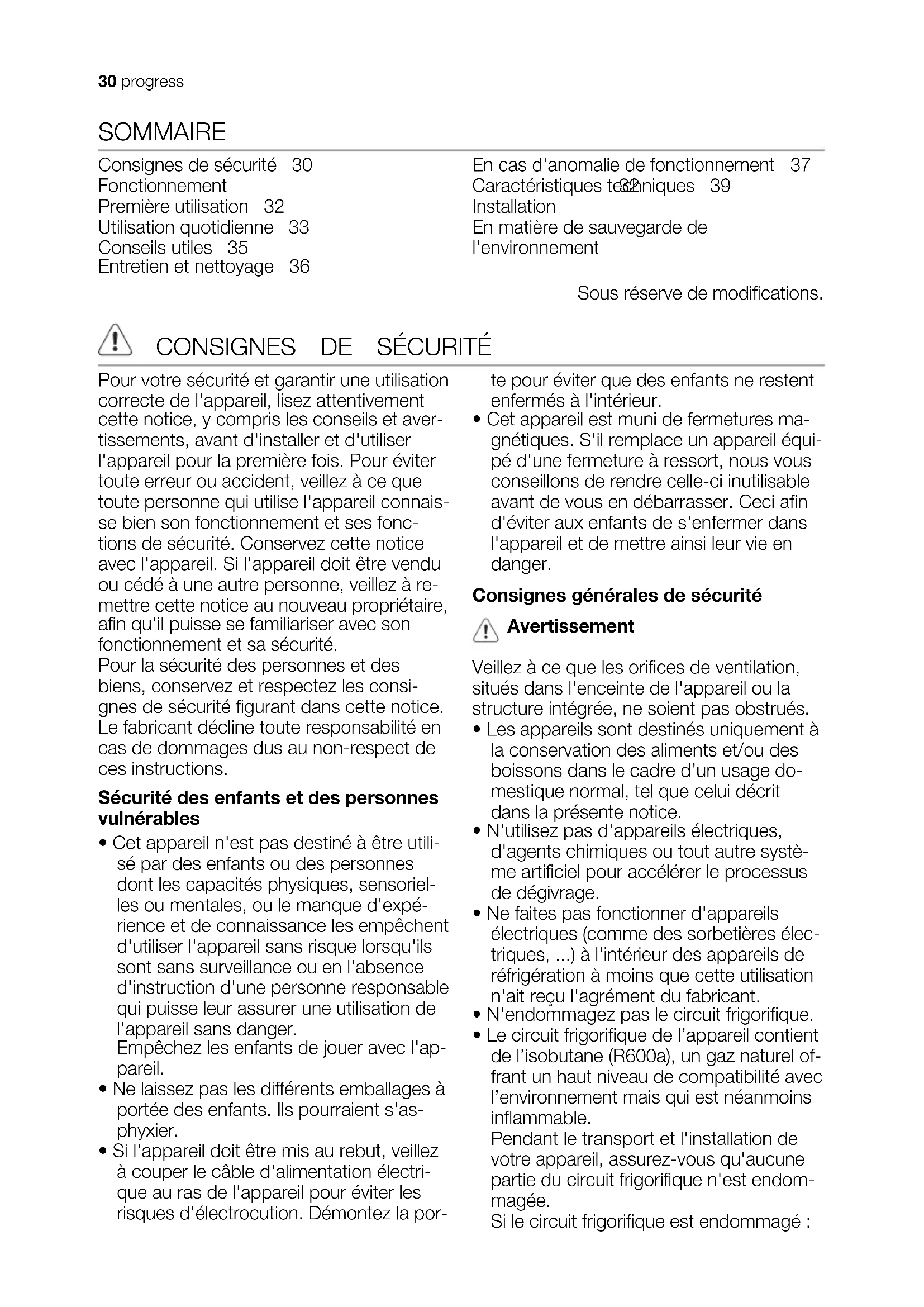

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et aver- tissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connais- se bien son fonctionnement et ses fonc- tions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à re- mettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité. Pour la sécurité des personnes et des biens, conservez et respectez les consi- gnes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions. Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utili- sé par des enfants ou des personnes dont les capacités physiques, sensoriel- les ou mentales, ou le manque d'expé- rience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'ap- pareil.

• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'as- phyxier.

• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électri- que au ras de l'appareil pour éviter les risques d'électrocution. Démontez la por- te pour éviter que des enfants ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures ma- gnétiques. S'il remplace un appareil équi- pé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Consignes générales de sécurité Avertissement Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou la structure intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement à la conservation des aliments et/ou des boissons dans le cadre d’un usage do- mestique normal, tel que celui décrit dans la présente notice.

• N'utilisez pas d'appareils électriques, d'agents chimiques ou tout autre systè- me artificiel pour accélérer le processus de dégivrage.

• Ne faites pas fonctionner d'appareils électriques (comme des sorbetières élec- triques, ...) à l'intérieur des appareils de réfrigération à moins que cette utilisation n'ait reçu l'agrément du fabricant.

• N'endommagez pas le circuit frigorifique.

• Le circuit frigorifique de l’appareil contient de l’isobutane (R600a), un gaz naturel of- frant un haut niveau de compatibilité avec l’environnement mais qui est néanmoins inflammable. Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit frigorifique n'est endom- magée. Si le circuit frigorifique est endommagé : 30 progress– évitez les flammes vives et toute autre source d'allumage – aérez soigneusement la pièce où se trouve l'appareil

• Ne modifiez pas les spécifications de l'appareil. Si le câble d'alimentation est endommagé, il peut causer un court cir- cuit, un incendie et/ou une électrocution. Avertissement Les éventuelles répa- rations ou interventions sur votre appa- reil, ainsi que le remplacement du câble d'alimentation, ne doivent être effec- tuées que par un professionnel qualifié.

1. Ne branchez pas le cordon d'alimen-

tation à une rallonge.

2. Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'arriè- re de l'appareil. Une prise de courant écrasée ou endommagée peut s'échauffer et causer un incendie.

3. Vérifiez que la prise murale de l'ap-

pareil est accessible.

4. Ne débranchez pas l'appareil en ti-

5. Si la prise murale n'est pas bien fi-

xée, n'introduisez pas de prise de- dans. Risque d'électrocution ou d'in- cendie.

6. N'utilisez pas l'appareil sans le diffu-

seur de l'ampoule (si présent) de l'éclairage intérieur.

• Cet appareil est lourd. Faite attention lors de son déplacement.

• Ne touchez pas avec les mains humides les surfaces givrées et les produits con- gelés (risque de brûlure et d'arrachement de la peau).

• Évitez une exposition prolongée de l'ap- pareil aux rayons solaires.

• Les ampoules (si présentes) utilisées dans cet appareil sont des ampoules spécifiques uniquement destinées à être utilisées sur des appareils ménagers. Elles ne sont pas du tout adaptées à un éclairage quelconque d'une habitation. Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides in- flammables dans l'appareil (risque d'ex- plosion).

• Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrière de l'appareil. (Si l'appareil est sans givre.)

• Un produit décongelé ne doit jamais être recongelé.

• Conservez les aliments emballés confor- mément aux instructions de leur fabri- cant.

• Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l'appareil. Consultez les instructions respectives.

• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le comparti- ment congélateur, car la pression se for- mant à l'intérieur du contenant pourrait le faire éclater et endommager ainsi l'appa- reil.

• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil, car ils peuvent provoquer des brûlures. Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant.

• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.

• N'utilisez pas d'objet tranchant pour grat- ter la couche de givre. Utilisez une spatu- le en plastique.

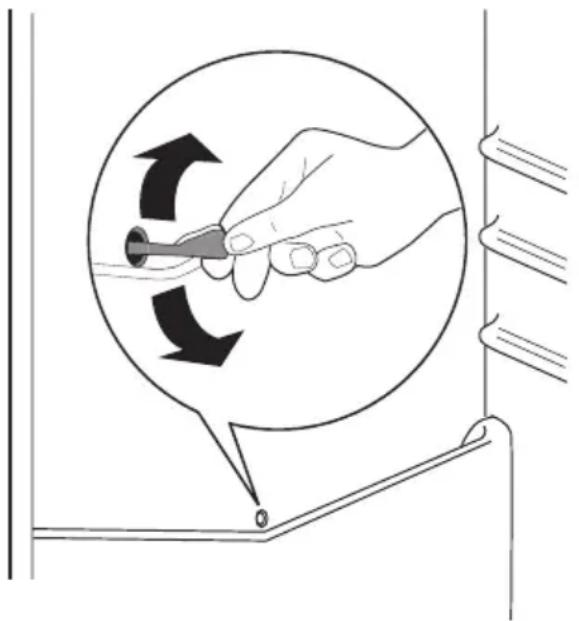

• Contrôlez régulièrement l'orifice d'éva- cuation de l'eau de dégivrage dans le compartiment réfrigérateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil. Installation Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'ap- pareil s'il est endommagé. Signalez im- médiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé. progress 31• Veillez à ce que l'air circule librement au- tour de l'appareil pour éviter qu'il ne sur- chauffe. Pour assurer une ventilation suf- fisante, respectez les instructions de la notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).

• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuis- son ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste accessible après l'installation de l'appa- reil.

• Branchez à l'alimentation en eau potable uniquement. (Si un branchement sur le réseau d'eau est prévu.) Maintenance

• Les branchements électriques nécessai- res à l'entretien de l'appareil doivent être réalisés par un électricien qualifié ou une personne compétente.

• Cet appareil ne doit être entretenu et ré- paré que par un Service après-vente au- torisé, exclusivement avec des pièces d'origine. Protection de l'environnement Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures mé- nagères et les déchets urbains. La mousse d'isolation contient des gaz in- flammables : l'appareil sera mis au re- but conformément aux règlements ap- plicables disponibles auprès des autori- tés locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables. FONCTIONNEMENT Mise en fonctionnement Branchez l'appareil sur une prise murale. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une po- sition moyenne. Mise à l'arrêt Pour mettre à l'arrêt l'appareil, tournez le bouton du thermostat sur la position "O". Réglage de la température La température est réglée automatique- ment. Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid mini- mum.

• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum. Une position moyenne est la plus indi- quée. Toutefois, le réglage doit être choisi en te- nant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil. Important Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

PREMIÈRE UTILISATION

Nettoyage intérieur Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les acces- soires internes avec de l'eau tiède savon- neuse pour supprimer l'odeur caractéristi- que du "neuf" puis séchez soigneusement. 32 progressImportant N'utilisez pas de produits abra- sifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition. UTILISATION QUOTIDIENNE Congélation d'aliments frais Le compartiment congélateur est idéal pour congeler des denrées fraîches et conserver les aliments surgelés ou congelés pendant longtemps. Pour congeler des aliments frais, il n'est pas nécessaire de modifier le réglage moyen. Toutefois, pour une congélation plus rapide, tournez le thermostat vers le haut pour ob- tenir plus de froid. Important Dans ce cas, la température du compartiment réfrigérateur peut chuter au- dessous de 0°C. Si cela se produit, repositionnez le thermostat sur un réglage plus chaud. Conservation des aliments congelés À la mise en service ou après un arrêt pro- longé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'in- troduire les produits dans le compartiment. Important En cas de dégivrage accidentel, dû par exemple à une panne de courant, si la panne doit se prolonger plus longtemps qu'il n'est indiqué à la rubrique "temps d'augmentation" dans la section Caractéristiques techniques, consommez les aliments décongelés le plus rapidement possible ou recongelez-les après les avoir cuits (une fois refroidis). Calendrier des aliments congelés Les symboles indiquent différents types d'aliments congelés Les numéros indiquent les temps de con- servation en mois correspondant aux diffé- rents types d'aliments congelés La validité du temps de stockage maximum ou mini- mum indiqué dépend de la qualité des ali- ments et de leur traitement avant la congé- lation La décongélation Les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfri- gérateur ou à température ambiante, avant d'être utilisés, en fonction du temps dispo- nible pour cette opération. Les petites pièces peuvent même être cui- tes sans décongélation préalable : dans ce cas, la cuisson est plus longue. Fabrication de glaçons Cet appareil est équipé d'un ou de plu- sieurs bacs à glaçons. Remplissez d'eau ces bacs et mettez-les dans le comparti- ment congélateur. Important N'utilisez pas d'instruments métalliques pour décoller les bacs du congélateur. Indicateur de température Pour vous aider au bon réglage de votre appareil nous avons équipé votre réfrigéra- teur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide. La zone la plus froide du compartiment réfrigérateur se situe au niveau de la clayette inférieure en verre. Le symbole ci-contre indique l'emplace- ment de la zone la plus froide de votre ré- grigérateur. L'espace situé directement au dessus de la clayette en verre du bac à légumes est la zone la plus froide du compartiment réfrigé- rateur comme indiqué par la clayette ou l'autocollant sur la paroi de votre appareil. Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que dans l'indicateur de température "OK" apparais- se. Si "OK" n'apparait pas, la température moyenne de la zone est trop élevée. Réglez le dispositif de réglage de température sur une position inférieure. L'indication "OK" apparaissant en noir, celui-ci est difficile- ment visible si l'indicateur de température progress 33est mal éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclairé. A chaque modification du dispositif de ré- glage de température, attendez la stabilisa- tion de la température à l'intérieur de l'ap- pareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifiez la position du dispositif de réglage de température que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification. Important Après chargement de l'appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte, il est normal que l'inscription "OK" n'apparaisse pas dans l'indicateur de température ; attendez au moins 12 heures avant de réajuster le dispositif de réglage de température. Si l'évaporateur du compartiment réfrigéra- teur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop char- gé, température ambiante élevée, thermos- tat sur une position élevée, ouvertures fré- quentes de la porte), ramenez progressive- ment la manette du thermostat sur une po- sition inférieure, jusqu'à obtenir de nouveau des périodes d'arrêt du compresseur. En effet, le dégivrage automatique de compar- timent réfrigérateur ne s'effectue que si le compresseur s'arrête par intermittence. Thermostat à régler Température correcte

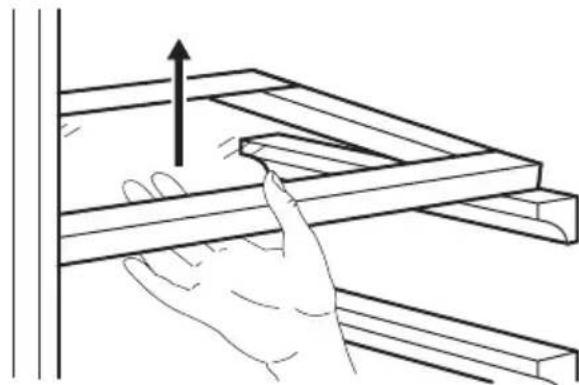

Clayettes amovibles Les parois du réfrigérateur sont équipées d'une série de glissières pour que les clay- ettes puissent être placées en fonction des besoins. Emplacement des balconnets de la porte En fonction de la taille des emballages des aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs. Pour les ajuster, procédez comme suit : tirez progressivement dans le sens des flè- ches pour les dégager, puis repositionnez- les selon les besoins. 34 progressCONSEILS UTILES Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.

• Si la température ambiante est élevée, le dispositif de réglage de température est sur la position de froid maximum et l'ap- pareil est plein : il est possible que le compresseur fonctionne en régime conti- nu, d'où un risque de formation excessi- ve de givre sur l'évaporateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de façon à obte- nir des périodes d'arrêt du compresseur et ainsi permettre un dégivrage automati- que, d'où des économies d'énergie. Conseils pour la réfrigération de denrées fraîches Pour obtenir les meilleures performances possibles :

• N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur.

• Couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromati- ques.

• Placez les aliments pour que l'air puisse circuler librement autour. Conseils pour la réfrigération Conseils utiles : Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légu- mes. La période de conservation est de 1 à 2 jours au maximum. Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette. Fruits et légumes : placez-les une fois net- toyés dans le(s) bac(s) à légumes fourni(s). Beurre et fromage : placez-les dans des ré- cipients étanches spéciaux ou enveloppez- les soigneusement dans des feuilles d'alu- minium ou de polyéthylène, pour emmaga- siner le moins d'air possible. Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles. Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés. Conseils pour la congélation Pour obtenir les meilleurs résultats, voici quelques conseils importants :

• la quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée sur la plaque signalétique.

• le temps de congélation est de 24 heu- res. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période. progress 35• congelez seulement les denrées alimen- taires fraîches, de qualité supérieure (une fois nettoyées).

• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consomma- tion.

• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assu- rez-vous que les emballages sont étan- ches ;

• ne laissez pas des aliments frais, non congelés, toucher des aliments déjà con- gelés pour éviter une remontée en tem- pérature de ces derniers.

• les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments

• la température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consommés dès leur sortie du comparti- ment congélateur, peut provoquer des brûlures.

• L'identification des emballages est impor- tante : indiquez la date de congélation du produit, et respectez la durée de conser- vation indiquée par le fabricant. Conseils pour la conservation des produits surgelés et congelés du commerce Pour obtenir les meilleures performances possibles :

• assurez-vous que les denrées surgelées achetées dans le commerce ont été cor- rectement entreposées par le revendeur ;

• prévoyez un temps réduit au minimum pour le transport des denrées du maga- sin d'alimentation à votre domicile ;

• évitez d'ouvrir trop souvent la porte du congélateur et ne la laissez ouverte que le temps nécessaire ;

• une fois décongelés, les aliments se dé- tériorent rapidement et ne peuvent pas être recongelés ;

• ne dépassez pas la durée de conserva- tion indiquée par le fabricant.

ENTRETIEN ET NETTOYAGE

Attention débrancher l'appareil avant toute opération d'entretien. Cet appareil contient des hydrocarbu- res dans son circuit réfrigérant : l'entre- tien et la recharge ne doivent donc être effectués que par du personnel autori- sé. Nettoyage périodique Cet appareil doit être nettoyé régulière- ment :

• Nettoyez l'intérieur et tous les accessoi- res avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour évi- ter toute accumulation de déchets.

• Rincez et séchez soigneusement. Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil. Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abî- mer et laisser de fortes odeurs. Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'éner- gie. Important Attention à ne pas endommager le système de réfrigération. De nombreux détergents pour la cuisine re- commandés par les fabricants contiennent des produits chimiques qui peuvent atta- quer/endommager les pièces en plastique utilisées dans cet appareil. Il est par consé- quent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de sa- von liquide pour nettoyer la carrosserie de l'appareil. Après le nettoyage, rebranchez l'appareil. Dégivrage du réfrigérateur Le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du com- presseur, d'où elle s'évapore. 36 progressIl est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'éva- cuation de l'eau de dégivrage située au mi- lieu du compartiment réfrigérateur pour em- pêcher l'eau de déborder et de couler sur les aliments qui se trouvent à l'intérieur. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le bâtonnet spécial se trou- vant déjà dans l'orifice. Dégivrage du compartiment congélateur Une certaine quantité de givre se forme toujours autour du compartiment supé- rieur. Important Dégivrez le compartiment congélateur lorsque l'épaisseur de la couche de givre est d'environ 3-5 mm. Pour enlever le givre, suivez les instructions ci-dessous :

1. Mettez l'appareil à l'arrêt.

2. Sortez les denrées congelées, envelop-

pez celles-ci dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.

4. Le dégivrage terminé, épongez et sé-

chez bien l'intérieur.

5. Mettez l'appareil en fonctionnement.

6. Réglez le thermostat pour obtenir plus

de froid et faites fonctionner l'appareil pendant deux ou trois heures en utili- sant ce réglage.

7. Replacez les produits surgelés ou con-

gelés dans le compartiment. Avertissement N'utilisez en aucun cas de couteau ou tout autre objet tranchant, d'objet métallique pour gratter la couche de givre, vous risquez de détériorer irrémédiablement l'évaporateur. N'utilisez aucun autre dispositif mécanique ou moyen artificiel que ceux qui sont recommandés par le fabricant pour accélérer le dégivrage de votre appareil. Une élévation de la température des denrées congelées, pendant la décongélation, peut réduire leur durée de conservation. En cas d'absence prolongée ou de non-utilisation Prenez les précautions suivantes :

• débranchez l'appareil

• retirez tous les aliments

• dégivrez si nécessaire et nettoyez l'appa- reil ainsi que tous les accessoires

• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs dés- agréables. Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareiI, faites véri- fier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Avertissement Avant de résoudre les problèmes, débranchez l'appareil. La résolution des problèmes, non men- tionnés dans le présent manuel, doit être exclusivement confiée à un électri- cien qualifié ou une personne compé- tente. Important Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux. progress 37Anomalie Cause possible Remède L'appareil ne fonctionne pas. L'ampoule ne fonc- tionne pas. L'appareil est à l'arrêt. Mettez l'appareil en fonctionne- ment. La fiche n'est pas correctement branchée sur la prise de cou- rant. Branchez correctement la fiche sur la prise de courant. Le courant n'arrive pas à l'appa- reil. La prise de courant n'est pas alimentée. Branchez un autre appareil élec- trique sur la prise de courant. Faites appel à un électricien quali- fié. L'ampoule ne fonctionne pas. L'ampoule est en mode veille. Ouvrez et fermez la porte. L'ampoule est défectueuse. Consultez le paragraphe "Rem- placement de l'ampoule". Le compresseur fonc- tionne en permanence. La température n'est pas cor- rectement réglée. Sélectionnez une température plus élevée. La porte n'est pas correctement fermée. Consultez le paragraphe "Ferme- ture de la porte". La porte a été ouverte trop sou- vent. Ne laissez pas la porte ouverte plus longtemps que nécessaire. La température du produit est trop élevée. Laissez le produit revenir à tem- pérature ambiante avant de le ranger dans l'appareil. La température ambiante est trop élevée. Réduisez la température ambian- te. De l'eau s'écoule sur la plaque arrière du com- partiment réfrigérateur. Pendant le dégivrage automati- que, le givre fond sur la plaque arrière. Ce phénomène est normal. De l'eau s'écoule dans le compartiment réfrigéra- teur. La gouttière d'évacuation de l'eau de dégivrage est obstruée. Nettoyez la gouttière d'évacua- tion. Des produits empêchent l'eau de s'écouler dans le réservoir d'eau. Assurez-vous que les produits ne touchent pas la plaque arrière. De l'eau coule sur le sol. L'eau de dégivrage ne s'écoule pas dans le plateau d'évapora- tion situé au-dessus du com- presseur. Fixez la gouttière d'évacuation de l'eau au plateau d'évaporation. La température à l'inté- rieur de l'appareil est trop basse. La température n'est pas cor- rectement réglée. Sélectionnez une température plus élevée. La température à l'inté- rieur de l'appareil est trop élevée. La température n'est pas cor- rectement réglée. Sélectionnez une température plus basse. Remplacement de l'ampoule d'éclairage

1. Débranchez l'appareil.

2. Retirez la vis du diffuseur.

3. Retirez le diffuseur (voir l'illustration).

4. Remplacez l'ampoule défectueuse par

une ampoule neuve de puissance iden- tique, spécifiquement conçue pour les appareils électroménagers (la puissan- ce maximale est indiquée sur le diffu- seur). 38 progress5. Installez le diffuseur.

6. Serrez la vis du diffuseur.

7. Branchez l'appareil.

8. Ouvrez la porte. Vérifiez que l'ampoule

s'allume. Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Repor-

tez-vous au chapitre « Installation ».

3. Si nécessaire, remplacez les joints de

porte défectueux. Contactez votre ser- vice après-vente.

CARACTÉRISTIQUES TECHNIQUES

Dimensions de la niche d'en- castrement Hauteur 1225 mm Largeur 560 mm Profondeur 550 mm Temps de levée 12 h Tension 230-240 V Fréquence 50 Hz Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil et sur l'éti- quette énergétique. INSTALLATION Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les « Consignes de sécurité » de cette notice d'utilisation avant de procéder à l'installation. Emplacement Installez cet appareil à un endroit où la tem- pérature ambiante correspond à la classe climatique indiquée sur la plaque signaléti- que de l'appareil : Classe climati- que Température ambiante SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16 à + 43 °C progress 39Branchement électrique Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la pla- que signalétique correspondent à celles de votre réseau. L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un loge- ment pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié. Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées. Cet appareil est conforme aux directives communautaires. Réversibilité de la porte L'appareil est livré avec l'ouverture de la porte à droite. Si vous voulez que la porte s'ouvre à gauche, conformez-vous aux ins- tructions ci-dessous avant d'installer l'ap- pareil :

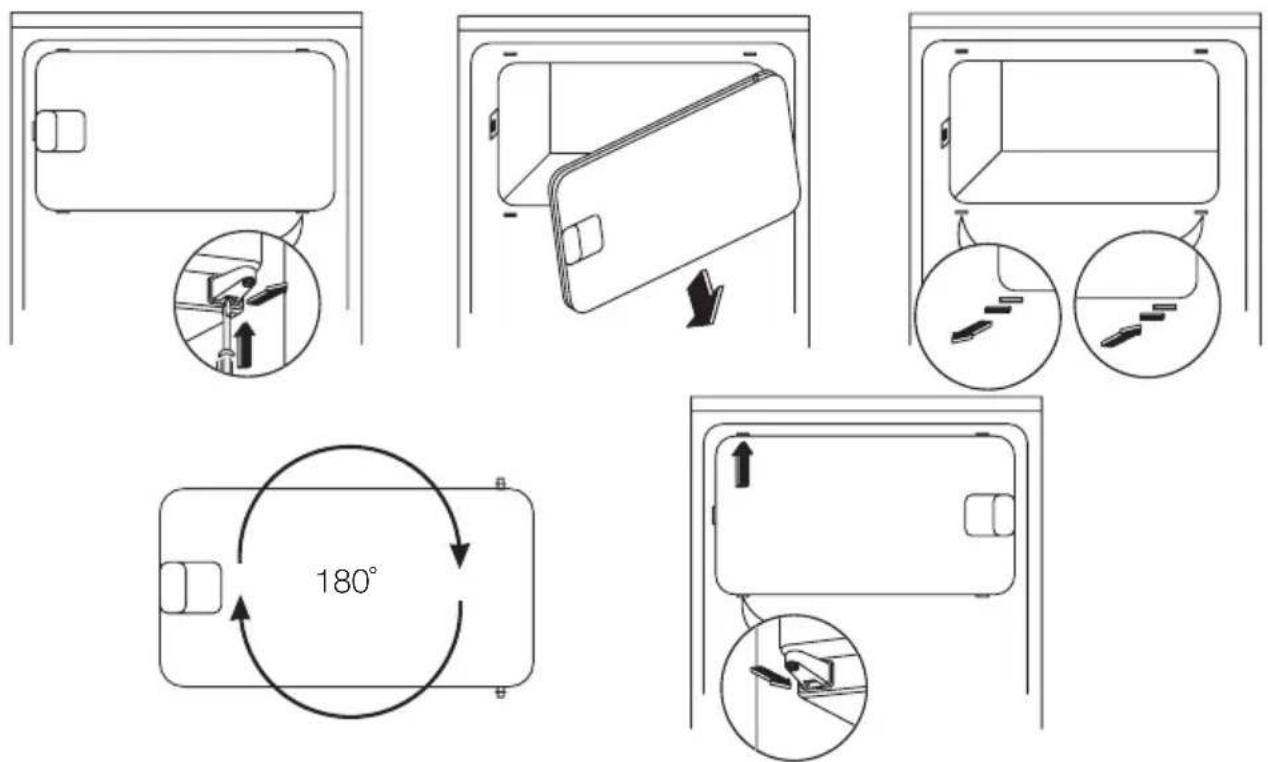

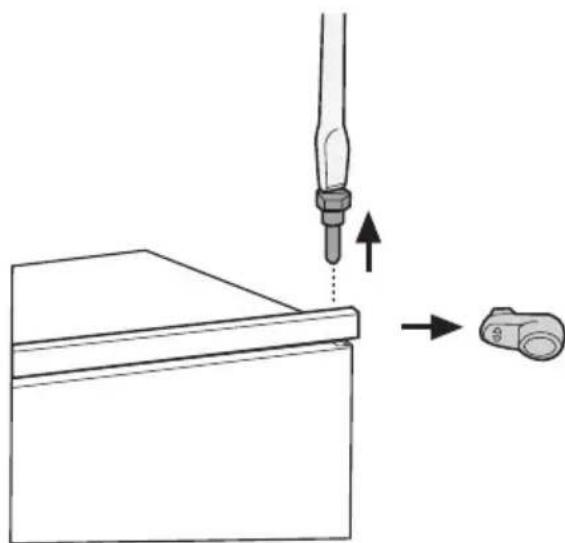

1. Dévissez et enlevez le pivot supérieur.

2. Retirez la porte.

3. Enlevez l'entretoise.

4. À l’aide d’une clé, desserrez la tige in-

férieure. Du côté opposé :

1. Serrez le pivot inférieur.

2. Installez l'entretoise.

3. Mettez en place la porte.

4. Serrez le pivot supérieur.

Exigences en matière de ventilation Veillez à garantir une circulation d'air suffi- sante à l'arrière de l'appareil. min. 200 cm

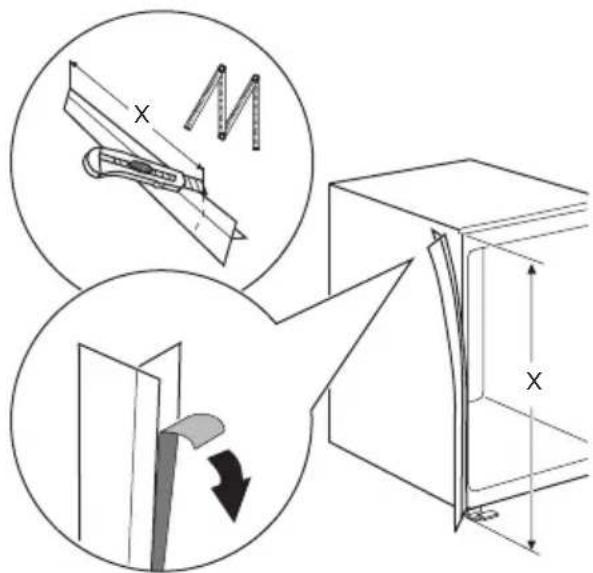

Installation de l'appareil Attention Veillez à ce que le cordon d'alimentation soit accessible après avoir installé l'appareil. Procédez comme suit : 40 progress1. Si nécessaire, coupez la bande d'étan- chéité adhésive et appliquez-la sur l'ap- pareil, comme indiqué sur la figure.

2. Installez l'appareil dans le meuble d'en-

castrement. Poussez l'appareil dans la direction in- diquée par les flèches (1) jusqu'à ce que la partie couvrant l'interstice en haut de l'appareil butte contre le meu- ble de cuisine. Poussez l'appareil dans la direction in- diquée par les flèches (2) contre le meuble, du côté opposé à la charnière.

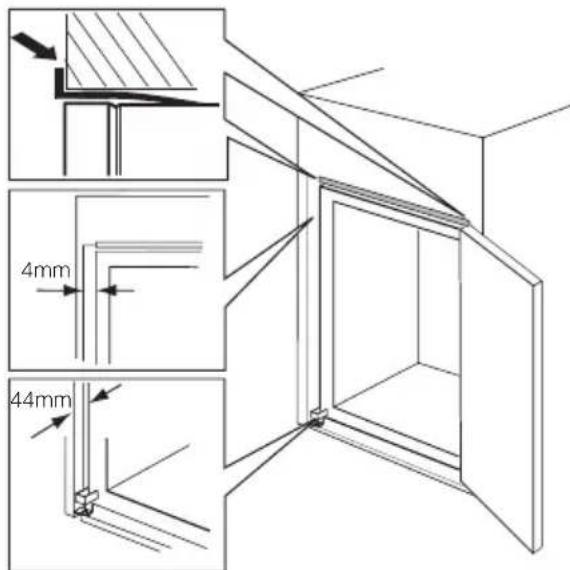

3. Ajustez la position de l'appareil dans le

meuble d'encastrement. Assurez-vous que la distance entre l'appareil et le bord avant du meuble est de 44 mm. Le cache de la charnière inférieure (dans le sachet d'accessoires) vous permet de vérifier que la distance entre l'appareil et le meuble de cuisine est correcte. Assurez-vous que l'écart entre l'appa- reil et le meuble est de 4 mm. Ouvrez la porte. Mettez en place le ca- che de la charnière inférieure. 44mm 4mm

4. Fixez l'appareil au meuble d'encastre-

ment à l'aide de 4 vis.

progress 415. Enlevez la partie correspondante du cache charnière (E). Veillez à enlever la partie DX, s'il s'agit de la charnière de droite, la partie SX dans le cas contrai- re.

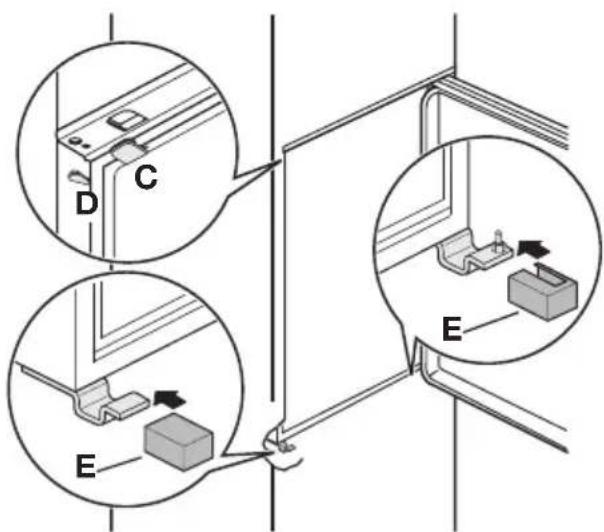

6. Fixez les protections (C, D) sur les er-

gots et dans les trous des charnières. Fixez les cache-charnières (E) sur la charnière.

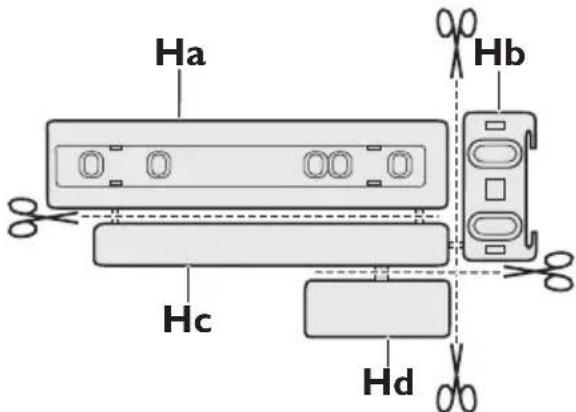

7. Détachez les pièces (Ha), (Hb), (Hc) et

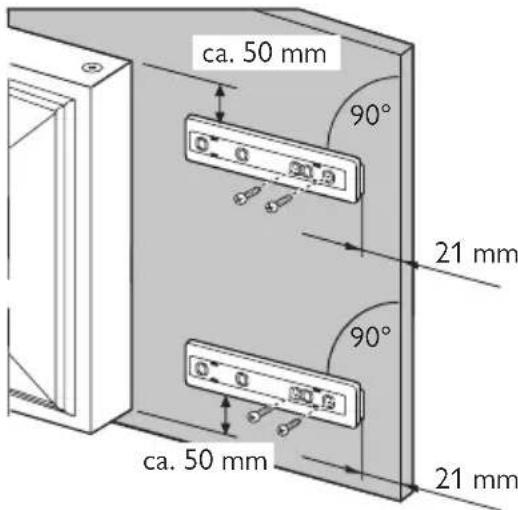

8. Installez la pièce (Ha) sur la face intér-

ieure du meuble de cuisine. ca. 50 mm ca. 50 mm 21 mm 90° 90° 21 mm

9. Poussez la pièce (Hc) sur la pièce (Ha).

42 progress10. Ouvrez la porte de l'appareil et la porte du meuble de cuisine à un angle de 90°. Insérez le petit carré (Hb) dans le guide (Ha). Unissez la porte de l'appareil et la porte du meuble et marquez les trous.

11. Retirez les supports et repérez une dis-

tance de 8 mm à partir de l'arête exté- rieure de la porte où le clou doit être posé (K).

12. Placez de nouveau le petit carré sur le

guide et fixez-le à l'aide des vis four- nies. Alignez la porte du meuble de cuisine et la porte de l'appareil en ajustant la pièce Hb.

13. Appuyez la pièce (Hd) sur la pièce (Hb).

Vérifiez enfin que :

• Toutes les vis sont bien serrées.

• La bande isolante magnétique est ferme- ment fixée à l'armoire.
