Caractéristiques	Détails
Type de réfrigérateur	Réfrigérateur combiné
Capacité totale	230 litres
Classe énergétique	A+
Dimensions (HxLxP)	145 x 55 x 60 cm
Poids	50 kg
Système de froid	Froid statique
Niveau sonore	42 dB
Nombre de tiroirs	3 tiroirs dans le congélateur
Éclairage intérieur	LED
Fonctionnalités supplémentaires	Contrôle de la température
Entretien	Dégivrage manuel
Sécurité	Système de verrouillage de porte
Garantie	2 ans

FOIRE AUX QUESTIONS - KBA23021SB ZANKER

Pourquoi mon réfrigérateur ZANKER KBA23021SB ne refroidit-il pas correctement ?

Vérifiez que le thermostat est réglé à la bonne température. Assurez-vous également que les portes se ferment correctement et qu'aucun objet n'obstrue les grilles de ventilation.

Comment dégivrer le réfrigérateur ZANKER KBA23021SB ?

Débranchez le réfrigérateur et laissez les portes ouvertes. Placez des serviettes au sol pour recueillir l'eau de dégivrage. Ne jamais utiliser d'objets pointus pour gratter la glace.

Mon réfrigérateur fait du bruit, est-ce normal ?

Un certain bruit est normal, surtout lors du fonctionnement du compresseur. Si le bruit est excessif ou inhabituel, vérifiez que le réfrigérateur est de niveau et qu'il n'y a pas d'objets en vibration à l'intérieur.

Comment nettoyer l'intérieur du réfrigérateur ZANKER KBA23021SB ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Que faire si la lumière intérieure du réfrigérateur ne s'allume pas ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la porte est bien fermée, car la lumière s'éteint automatiquement lorsque la porte est fermée.

Comment remédier à une odeur désagréable dans le réfrigérateur ?

Videz le réfrigérateur et nettoyez-le avec du bicarbonate de soude. Placez un ouvert contenant du bicarbonate de soude ou du charbon actif à l'intérieur pour absorber les odeurs.

Est-ce que je peux régler la température du congélateur séparément ?

Non, le réfrigérateur ZANKER KBA23021SB a un thermostat unique qui régule la température des deux compartiments.

Pourquoi y a-t-il de l'eau au fond du réfrigérateur ?

Cela peut être dû à un drain obstrué. Vérifiez le trou de drainage à l'arrière du réfrigérateur et nettoyez-le si nécessaire.

Comment prolonger la durée de vie de mon réfrigérateur ZANKER KBA23021SB ?

Assurez-vous de nettoyer régulièrement les bobines du condenseur et de maintenir une bonne circulation d'air autour de l'appareil.

MODE D'EMPLOI KBA23021SB ZANKER

Gebruik-saanwijzing	User Manual	Notice d'utilisation	Benutzerinformation
Koelkast	Refrigerator	Réfrigérateur	Kühlschrank

Inhoudsopgave

Informations de sécurité.19
Consignes de sécurité.20
Fonctionnement 21 ____
Utilisation quotidienne 22
Conseils 22 ____ ____ ____ ____ ____ ____

Entretien et nettoyage. 23

En cas d'anomalie de fonctionnement 24 ____

Installation 26

Caractéristiques techniques.27____

Sous réserve de modifications.

⚠️ Informations de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités sont réduites, à condition qu'ils soient surveillés ou qu'ils aient reçu des instructions concernant l'utilisation sécurisée de l'appareil et qu'ils comprennent les risques encourus.
• Ne laissez pas les enfants jouer avec l'appareil.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.

Consignes générales de sécurité

• Cet appareil est conçu uniquement pour un usage domestique et des utilisations telles que :
• dans les bâtiments de ferme, dans des cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail ;
• pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour.

- Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou dans la structure intégrée, ne soient pas obstrués.

- N'utilisez aucun dispositif mécanique ou autre appareil pour accélérer le processus de dégivrage que ceux recommandés par le fabricant.

• N'endommagez pas le circuit frigorifique.

• N'utilisez pas d'appareils électriques à l'intérieur des compartiments de conservation des aliments de l'appareil, sauf s'ils sont du type recommandé par le fabricant.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de nettoyage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.
• Ne conservez aucune substance explosive dans cet appareil, comme des aérosols contenant un produit inflammable.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Consignes de sécurité

Installation

AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage et les boulons de transport.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• Assurez-vous que l'air circule autour de l'appareil.
• Attendez au moins 4 heures avant de brancher l'appareil sur le secteur. Cela permet à l'huile de refouler dans le compresseur.
• N'installez pas l'appareil à proximité d'un radiateur, d'une cuisinière, d'un four ou d'une table de cuisson.
• La surface arrière de l'appareil doit être positionnée contre un mur.
• N'installez pas l'appareil dans un endroit exposé à la lumière directe du soleil.
• N'installez pas l'appareil dans un endroit trop humide ou trop froid, comme une dépendance extérieure, un garage ou une cave.
• Lorsque vous déplacez l'appareil, veillez à le soulever par l'avant pour éviter de rayer le sol.

Connexion électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.
- Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.
- Utilisez toujours une prise de courant de sécurité correctement installée.
- N'utilisez pas d'adaptateurs multiprises ni de rallonges.
- Veillez à ne pas endommager les composants électriques tels que la fiche secteur, le câble d'alimentation ou le compresseur. Contactez le service après-vente agréé ou un électricien pour changer les composants électriques.
- Le câble d'alimentation doit rester en dessous du niveau de la fiche secteur.
- Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
- Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.

Usage

AVERTISSEMENT! Risque de blessures, de brûlures, d'électrocution ou d'incendie.

• Ne modifiez pas les caractéristiques de cet appareil.
• Ne placez aucun appareil électrique (sorbetière, etc.) dans l'appareil, en l'absence d'indications du fabricant.
• Veillez à ne pas endommager le circuit frigorifique. Il contient de l'isobutane (R600a), un gaz naturel

ayant un niveau élevé de compatibilité environnementale. Ce gaz est inflammable.

• Si le circuit frigorifique est endommagé, assurez-vous de l'absence de flammes et de sources d'ignition dans la pièce. Aérez la pièce.
• Évitez tout contact d'éléments chauds avec les parties en plastique de l'appareil.
• Ne stockez jamais de gaz ou de liquide inflammable dans l'appareil.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.
• Ne touchez pas le compresseur ni le condenseur. Ils sont chauds.

Éclairage interne

- Le type d'ampoule utilisé dans cet appareil n'est pas adapté à l'éclairage de votre habitation.

Entretien et nettoyage

AVERTISSEMENT! Risque de blessure corporelle ou de dommages matériels.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Cet appareil contient des hydrocarbures dans son circuit de réfrigération. L'entretien et la recharge du

Fonctionnement

Mise en marche

1. Insérez la fiche dans la prise murale.
2. Tournez le thermostat vers la droite sur une position médiane.

Mise hors tension

Pour éteindre l'appareil, tournez le thermostat sur la position « O ».

Réglage de la température

La température est régulée automatiquement.

Un réglage intermédiaire est généralement le plus indiqué. Toutefois, on obtiendra le réglage exact en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante,
• la fréquence d'ouverture de la porte,
• la quantité d'aliments stockés,
• l'emplacement de l'appareil.

circuit de réfrigération doivent être effectués par un professionnel qualifié.

- Examinez régulièrement l'écoulement de l'appareil et si nécessaire, nettoyez-le. Si l'orifice est bouché, l'eau provenant du dégivrage s'écoulera en bas de l'appareil.

Mise au rebut

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation et mettez-le au rebut.
• Retirez la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.
• Le circuit frigorifique et les matériaux d'isolation de cet appareil préservent la couche d'ozone.
• La mousse isolante contient un gaz inflammable. Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.

• N'endommagez pas la partie du circuit de réfrigération située à proximité du condenseur thermique.

• Tournez le thermostat sur la position minimale pour obtenir moins de froid.

• Tournez le thermostat sur la position maximale pour obtenir plus de froid.

ATTENTION! Si la température ambiante est élevée ou l'appareil très rempli et si le thermostat est réglé sur la température la plus basse, il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation de givre sur la paroi arrière. Pour éviter cet inconvénient, modifiez la position du thermostat pour obtenir moins de froid, de façon à permettre un dégivrage automatique et, par conséquent, des économies d'énergie.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Clayettes amovibles

Les parois du réfrigérateur sont équipées d'une série de glissières afin que les clayettes puissent être positionnées comme vous le souhaitez.

Ne modifiez pas l'emplacement de la clayette en verre située au-dessus du bac à légumes, afin de garantir une circulation d'air optimale.

Conseils

Bruits normaux de fonctionnement

Les bruits suivants sont normaux lorsque l'appareil est en cours de fonctionnement :

• Un léger gargouillis lorsque le liquide réfrigérant est pompé.
• Un ronronnement et un bruit de pulsation provenant du compresseur lorsque le liquide réfrigérant est pompé.
• Un bruit de craquement soudain provenant de l'intérieur de l'appareil provoqué par une dilatation thermique (un phénomène naturel et inoffensif).
• Un léger cliquetis du thermostat lorsque le compresseur s'active ou se désactive.

Conseils d'économie d'énergie

• Évitez d'ouvrir trop souvent la porte du congélateur et ne la laissez ouverte que le temps nécessaire.
• Si la température ambiante est élevée, le thermostat réglé sur la position maximale et l'appareil plein, il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation de givre ou de glace sur l'évaporateur. Dans ce cas, réglez le thermostat sur une température plus élevée pour faciliter le dégivrage automatique, ce qui permet ainsi d'économiser de l'énergie.

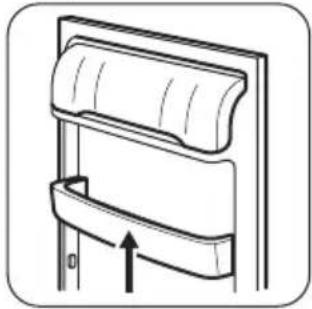

Mise en place des balconnets de la porte

Selon la taille des emballages des aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

1. Faites glisser le balconnet dans le sens des flèches jusqu'à ce qu'il se libère.
2. Repositionnez-le selon les besoins.

Conseils pour la réfrigération des aliments frais

Pour obtenir les meilleurs résultats :

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur
• couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques
• placez correctement les aliments pour que l'air puisse circuler librement autour

Conseils pour la réfrigération

Conseil utiles :

• Viande (tous types de viande) : emballez-la dans un emballage adapté et placez-la sur l'étagère en verre au-dessus du bac à légumes. Ne conservez la viande que 1 ou 2 jours au plus.
• Aliments cuits, plats froids : couvrez-les et placez-les sur une étagère.
• Fruits et légumes : nettoyez-les soigneusement et placez-les dans le bac spécial. Bananes, pommes de terre, oignons et ail ne doivent pas être mis dans le réfrigérateur, s'ils ne sont pas emballés.
• Beurre et fromage : placez-les dans le compartiment spécial, étanche à l'air, ou enveloppez-les dans une feuille d'aluminium ou un sachet en polyéthylène, pour les tenir autant que possible à l'abri de l'air.

- Bouteilles : elles doivent être munies d'un bouchon et être placées sur le porte-bouteilles ou (s'il est installé) dans le balconnet à bouteilles de la porte.

Entretien et nettoyage

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Avertissements généraux

ATTENTION! Débranchez l'appareil avant toute opération d'entretien et de nettoyage.

Cet appareil contient des hydrocarbures dans son circuit de réfrigération ; l'entretien et la recharge ne doivent donc être effectués que par du personnel qualifié.

Les pièces et accessoires de l'appareil ne doivent pas être lavés au lave-vaisselle.

Nettoyage de l'intérieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse (pour supprimer toute odeur de neuf), puis séchez-les soigneusement.

ATTENTION! N'utilisez jamais de détergents, de produits abrasifs, de nettoyants à base de chlore ou d'huile car ils pourraient endommager le revêtement.

Nettoyage périodique

ATTENTION! Ne tirez pas, ne déplacez pas, n'endommagez pas les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil.

ATTENTION! Attention à ne pas endommager le système de réfrigération.

ATTENTION! Lorsque vous déplacez l'appareil, veillez à le soulever par l'avant pour éviter de rayer le sol.

L'appareil doit être nettoyé régulièrement :

1. Nettoyez l'intérieur et les accessoires avec de l'eau tiède et un détergent doux.

2. Vérifiez régulièrement les joints de porte et essuyez-les pour vous assurer qu'ils sont propres et ne contiennent pas de résidus.

3. Rincez et séchez soigneusement.

4. S'ils sont accessibles, nettoyez le condenseur et le compresseur situés à l'arrière de l'appareil avec une brosse.

Cette opération améliore les performances de l'appareil et permet des économies d'électricité.

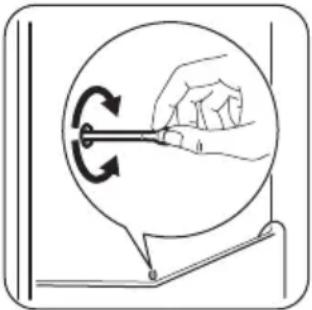

Dégivrage du réfrigérateur

En fonctionnement normal, le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque fois que le compresseur s'arrête. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore.

Il est important de nettoyer régulièrement l'orifice d'écoulement de la goulotte d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler à l'intérieur de l'appareil.

En cas de non-utilisation prolongée

Si l'appareil n'est pas utilisé pendant de longues périodes, prenez les précautions suivantes :

1. Débranchez l'appareil de l'alimentation électrique.
2. Retirez tous les aliments.
3. Nettoyez l'appareil et tous les accessoires.
4. Laissez la porte/les portes ouverte(s) pour éviter la formation d'odeurs désagréables.

En cas d'anomalie de fonctionnement

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

En cas d'anomalie de fonctionnement

Problème Cause probable Solution
L'appareil ne fonctionne pas du tout. L'appareil est éteint. Mettez l'appareil en marche.
La fiche du câble d'alimentation	n'est pas correctement insérée dans la prise de courant.	Branchez correctement la fiche du câble d'alimentation dans la prise de courant.
La prise de courant n'est pas ali-mentée.		Branchez un autre appareil électrique à la prise de courant. Contactez un électricien qualifié.
L'appareil est bruyant. L'appareil n'est pas stable. Assurez-vous de la stabilité de l'appareil.
L'éclairage ne fonctionne pas. L'éclairage est en mode veille. Fermez puis ouvrez la porte.
	L'éclairage est défectueux. Reportez-vous au chapitre « Remplacement de l'ampoule ».
Le compresseur fonctionne en permanence.	Il y a une erreur dans le réglage de la température.	Reportez-vous au chapitre « Fonctionnement ».
Trop de produits à congeler ont été introduits en même temps dans l'appareil.		Attendez quelques heures et vérifiez de nouveau la température.
La température ambiante est trop élevée.		Reportez-vous au tableau des classes climatiques de la plaque signalétique.
Les aliments introduits dans l'appareil étaient trop chauds.		Laissez refroidir les aliments à température ambiante avant de les mettre dans l'appareil.
	La porte n'est pas fermée correctement.	Reportez-vous au chapitre « Fermeture de la porte ».
De l'eau s'écoule sur la plaque arrière du réfrigérateur.	Pendant le dégivrage automatique, le givre fond sur la plaque arrière.	Ce phénomène est normal.
Problème Cause probable Solution
De l'eau s'écoule dans le réfrigérateur.	L'orifice d'écoulement de l'eau de dégivrage est obstrué.	Nettoyez l'orifice d'écoulement de l'eau de dégivrage.
	Des aliments empêchent l'eau de s'écouler dans le réservoir d'eau.	Assurez-vous que les produits ne touchent pas la plaque arrière.
De l'eau coule sur le sol. Le tuyau d'évacuation de l'eau de dégivrage n'est pas raccordé au bac d'évaporation situé au-dessus du compresseur.		Fixez le tuyau d'évacuation de l'eau au bac d'évaporation de l'eau de dégivrage.
La température à l'intérieur de l'appareil est trop basse/élevée.	Le thermostat n'est pas réglé correctement.	Augmentez/réduisez la température.
	La porte n'est pas fermée correctement.	Reportez-vous au chapitre « Fermeture de la porte ».
	La température des produits est trop élevée.	Laissez les aliments refroidir à température ambiante avant de les placer dans l'appareil.
	Trop de produits ont été introduits simultanément.	Introduisez moins de produits en même temps.
	La porte a été ouverte trop souvent.	N'ouvrez la porte qu'en cas de nécessité.
	L'air froid ne circule pas dans l'appareil.	Assurez-vous que de l'air froid circule dans l'appareil.
Trop d'eau s'est condensée sur la paroi arrière du réfrigérateur.	La porte a été ouverte trop fréquemment.	N'ouvrez la porte qu'en cas de nécessité.
	La porte n'est pas entièrement fermée.	Assurez-vous que la porte est entièrement fermée.
	Les aliments conservés ne sont pas emballés.	Enveloppez les aliments dans un emballage adapté avant de les ran-ger dans l'appareil.
La porte est difficile à ouvrir. Vous avez essayé de rouvrir la porte immédiatement après l'avoir fermée.		Attendez quelques secondes après avoir fermé la porte pour la rouvrir.

Si ces conseils n'apportent pas de solution à votre problème, veuillez consulter le service après-vente agréé le plus proche.

Remplacement de l'éclairage

L'appareil est équipé d'un éclairage à DEL longue durée.

ATTENTION! Débranchez la fiche de l'appareil de la prise secteur.

1. Tirez sur le côté gauche du diffuseur de l'ampoule avec les doigts pour le déverrouiller. Retirez le diffuseur et tirez-le vers vous.

1. Remplacez l'ampoule par une ampoule de puissance et de forme identiques, spécifiquement conçue pour les appareils électroménagers. (La puissance maximale est indiquée sur le diffuseur.)

Installation

1. Installez le diffuseur de l'ampoule.
2. Branchez la fiche de l'appareil à la prise secteur.
3. Ouvrez la porte.
   Vérifiez que l'ampoule s'allume.

Fermeture de la porte

1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Reportez-vous aux instructions de montage.
3. Si nécessaire, remplacez les joints de porte défectueux. Contactez le service après-vente agréé.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Emplacement

Consultez la notice de montage lors de l'installation.

Pour assurer des performances optimales, l'appareil ne doit pas être installé près d'une source de chaleur telle qu'un radiateur, une chaudière, la lumière directe du soleil, etc. Assurez-vous que l'air circule librement à l'arrière de l'appareil.

Positionnement

Installez cet appareil dans une pièce intérieure sèche et bien ventilée où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil.

Classe climati-que	Température ambiante
SN +10 °C à +32 °C
N +16 °C à + 32 °C
ST +16 °C à + 38 °C

Classe climati-que	Température ambiante
T +16 °C à +43 °C

Des problèmes fonctionnels peuvent survenir sur certains types de modèles fonctionnant hors de cette plage de températures. Seul le respect de la plage de températures spécifiée peut garantir un bon fonctionnement de l'appareil. En cas de doute concernant l'emplacement d'installation de l'appareil, veuillez contacter le vendeur, notre service après-vente ou le centre de réparation agréé le plus proche.

Branchement électrique

• Avant de brancher l'appareil, assurez-vous que la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau électrique domestique.
• L'appareil doit être relié à la terre. La fiche du cordon d'alimentation est fournie avec un contact à cette fin. Si la prise de courant n'est pas mise à la terre, branchez l'appareil à une mise à la terre séparée conformément aux réglementations en vigueur, en consultant un électricien spécialisé.
• Le fabricant décline toute responsabilité en cas de non-respect de ces consignes de sécurité.
  • Cet appareil est conforme aux directives CEE.

Fiche technique

Hauteur mm 1219
Largeur mm 540
Profondeur mm 550
Tension Volts 230 - 240
Fréquence Hz 50

Les informations techniques figurent sur la plaque signalétique apposée sur la paroi interne ou externe de

l'appareil, mais aussi sur l'étiquette mentionnant la consommation énergétique.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Veuillez recycler tous les matériaux portant le symbole ⚙. Aidez à protéger l'environnement pour les générations futures en jetant les matériaux d'emballage de façon adaptée. Ne jetez pas les appareils électriques portant le symbole ⚗ avec les ordures ménagères.

Jetez tous les produits électriques dans les points de collecte mis à disposition par les autorités locales ou dans les centres de recyclage commerciaux.
