76301 KF - Cuisinière AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de cuisinière	Cuisinière à gaz
Nombre de foyers	4 foyers
Type de four	Four à gaz
Capacité du four	60 litres
Fonctions du four	Gril, convection
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	40 kg
Classe énergétique	A
Système de sécurité	Coupe-gaz
Matériau de la surface	Acier émaillé
Entretien	Nettoyage facile grâce à la surface émaillée
Accessoires inclus	Grille, plat à four
Garantie	2 ans

FOIRE AUX QUESTIONS - 76301 KF AEG-ELECTROLUX

Comment allumer la cuisinière AEG-ELECTROLUX 76301 KF ?

Pour allumer la cuisinière, tournez le bouton de commande correspondant à la zone de cuisson que vous souhaitez utiliser dans le sens des aiguilles d'une montre jusqu'à la position désirée.

Que faire si une zone de cuisson ne chauffe pas ?

Vérifiez que la cuisinière est correctement branchée et que le disjoncteur n'a pas sauté. Assurez-vous également que la casserole utilisée est adaptée à la zone de cuisson.

Comment nettoyer la surface de cuisson en vitrocéramique ?

Utilisez un nettoyant pour vitrocéramique et une spatule en plastique pour enlever les résidus. Évitez les éponges abrasives qui pourraient rayer la surface.

La cuisinière émet un bruit étrange, que faire ?

Si la cuisinière émet un bruit inhabituel, vérifiez que les casseroles sont bien positionnées et qu'il n'y a pas d'objets étrangers sur la surface. Si le problème persiste, contactez le service après-vente.

Comment régler la température du four ?

Pour régler la température du four, tournez le bouton de commande du four jusqu'à la température souhaitée en degrés Celsius.

Comment savoir si le four est préchauffé ?

Le four AEG-ELECTROLUX 76301 KF est équipé d'un témoin lumineux qui s'éteint lorsque la température souhaitée est atteinte.

Que faire si le four ne fonctionne pas ?

Vérifiez que le four est branché et que le disjoncteur est en marche. Si le problème persiste, consultez le manuel d'utilisation ou contactez le service après-vente.

Comment utiliser les fonctions de minuterie ?

Pour utiliser la minuterie, appuyez sur le bouton de minuterie, sélectionnez le temps désiré et appuyez à nouveau pour démarrer le compte à rebours.

Comment déverrouiller le panneau de commandes ?

Pour déverrouiller le panneau de commandes, appuyez simultanément sur les boutons de verrouillage pendant quelques secondes jusqu'à ce que le témoin lumineux s'éteigne.

Quel type d'ustensiles puis-je utiliser sur la cuisinière ?

Utilisez des ustensiles adaptés à la cuisson, tels que des casseroles et poêles en acier inoxydable, en fonte ou en céramique. Évitez les ustensiles en aluminium non revêtu.

MODE D'EMPLOI 76301 KF AEG-ELECTROLUX

Table de cuisson vitrocéramique

Glaskeramische kookplaat

Installation and Operating Instructions Instructions de montage et mode d'emploi Montage- en gebruiksaanwijzing

V A 15 B V A ○---● V A 5 - + H V A

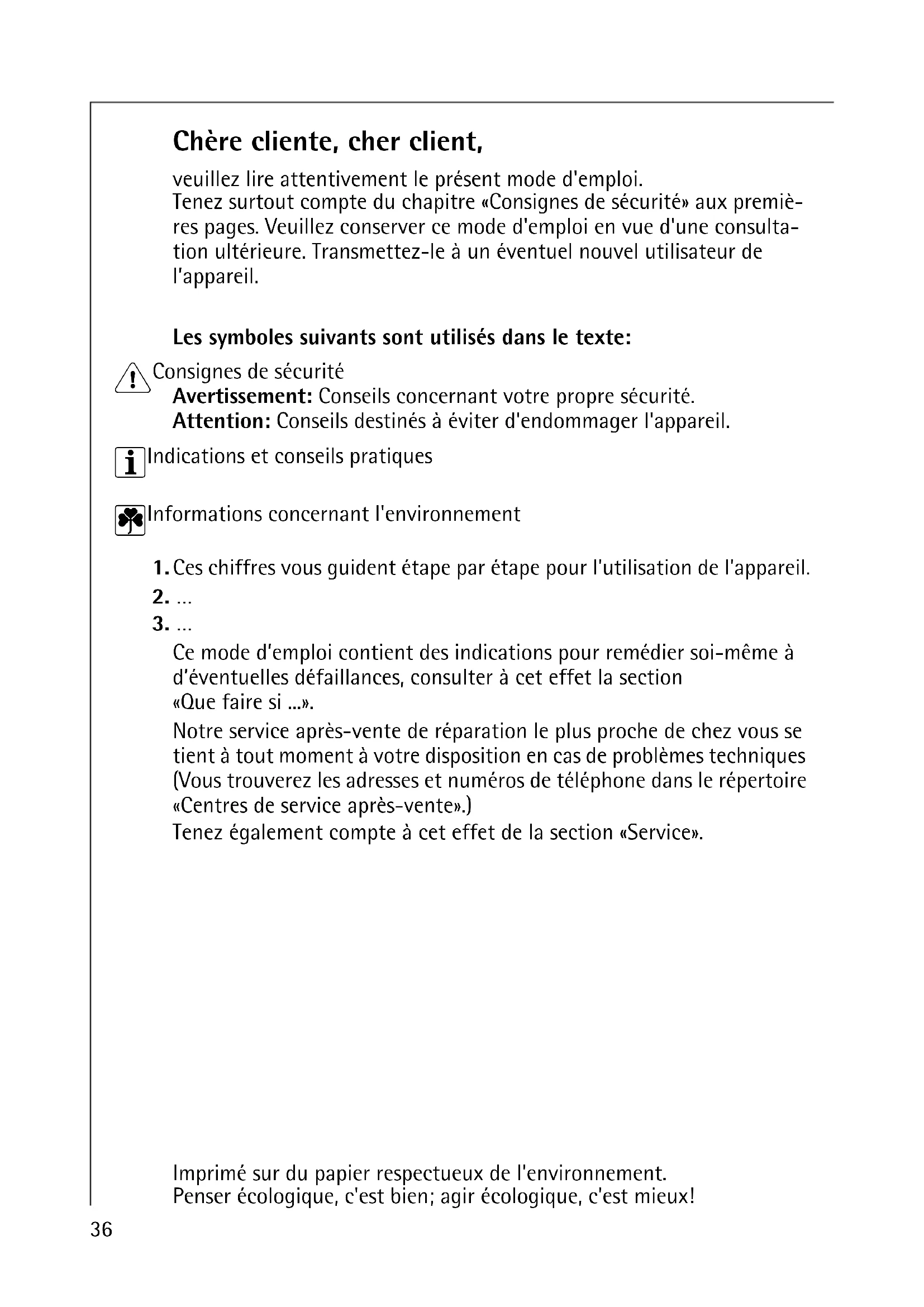

Dear customer,

veuillez lire attentivement le présent mode d'emploi.

Tenez surtout compte du chapitre «Consignes de sécurité» aux premières pages. Veuillez conserver ce mode d'emploi en vue d'une consultation ultérieure. Transmettez-le à un éventuel nouvel utilisateur de l'appareil.

Les symboles suivants sont utilisés dans le texte:

Consignes de sécurité

Avertissement: Conseils concernant votre propre sécurité.

Attention: Conseils destinés à éviter d'endommager l'appareil.

Indications et conseils pratiques

Informations concernant l'environnement

1. Ces chiffres vous guident étape par étape pour l'utilisation de l'appareil.
2. ...
3. ...

Ce mode d'emploi contient des indications pour remédier soi-même à d'éventuelles défaillances, consulter à cet effet la section «Que faire si ...».

Notre service après-vente de réparation le plus proche de chez vous se tient à tout moment à votre disposition en cas de problèmes techniques (Vous trouverez les adresses et numéros de téléphone dans le répertoire «Centres de service après-vente».)

Tenez également compte à cet effet de la section «Service».

Imprimé sur du papier respectueux de l'environnement.

Penser écologique, c'est bien; agir écologique, c'est mieux!

Sommaire

Notice d'utilisation.... 39

Sécurité 39

Elimination 41

Description de l'appareil.... 42

Equipement de la table de cuisson et de commande.... 42

Affichages numériques 43

Déconnexion de sécurité des zones de cuisson.... 43

Avant la première utilisation.... 44

Premier nettoyage 44

Utilisation de la table de cuisson 44

Mettre l'appareil en fonctionnement .... 44

Mettre l'appareil à l'arrêt 45

Sélection de la puissance de chauffe. 45

Position de maintien au chaud. 46

Mettre en fonctionnement et à l'arrêt le foyer à triple zone ..... 46

Mettre en fonctionnement et à l'arrêt la zone de cuisson extensible ..... 47

Fonction Stop+Go 48

Désactiver les zones de cuisson 48

Indicateur de chaleur restante .... 49

Cuisson avec la fonction de saisie automatique.... 50

Cuisson sans la fonction de saisie automatique .... 51

Sécurité enfants....52

Minuteur....55

Application, tableaux, conseils 58

Récipients de cuisson....58

Cuisson pour cuire avec et sans la fonction de saisie automatique ..... 59

Valeurs indicatives de cuisson 60

Nettoyage et entretien.... 61

Table de cuisson 61

Que faire si .... 63

En cas d'anomalie de fonctionnement. 63

Instructions d'installation 65

Données techniques....65

Règlements, normes, directives 66

Conseils de sécurité pour l'installateur .... 67

Raccordement électrique 68

Service après-vente.... 69

Montage 104

Notice d'utilisation

⚠ Sécurité

La sécurité de cet appareil est conforme aux règles reconnues de la technique et à la législation portant sur la sécurité des appareils. En tant que fabricant, nous nous sentons cependant obligés d'attirer votre attention sur les indications supplémentaires de sécurité suivantes.

Sécurité électrique

• Le montage et le raccordement du nouvel appareil peuvent être effectués uniquement par un professionnel agréé.
• Les réparations sur l'appareil doivent être effectuées uniquement par des professionnels. Des réparations mal faites peuvent entraîner de grands dangers pour l'utilisateur. S'il est nécessaire d'effectuer une réparation, veuillez vous adresser au service après-vente du magasin vendeur.

i Veuillez tenir compte de cette indication sous peine d'annulation de la garantie en cas de dommages.

• Les appareils encastrables peuvent uniquement être utilisés après montage dans des armoires encastrées et plans de travail appropriés conformes aux normes. Ceci garantit la protection contre le contact des appareils électriques exigée par VDE.
• Si des cassures, fissures ou crevasses apparaissent sur l'appareil:
• mettez tous les foyers hors service,
• débranchez les disjoncteurs ou dévissez les fusibles de la table de cuisson.

Sécurité pour les enfants

Les foyers sont brûlants pendant le fonctionnement. Par conséquent, tenez toujours les enfants en bas âge à distance.

Sécurité pendant l'utilisation

- Cet appareil peut uniquement être utilisé pour la préparation de repas ménagers, donc pour la cuisson et le rôtissage des aliments.

- N'utilisez pas le plan de cuisson pour chauffer la pièce.

- Attention lors du raccordement d'appareils électriques aux prises de courant situées à proximité de l'appareil. Les câbles de raccordement ne doivent pas entrer en contact avec des foyers chauds.

- Les huiles et graisses surchauffées s'enflamment facilement. Si vous préparez des aliments dans la graisse ou l'huile (pommes frites p. ex.), nous vous recommandons de rester à proximité pour surveiller la cuisson.

- Mettez les foyers hors service après chaque utilisation.

Sécurité lors du nettoyage

L'appareil doit être hors service pour pouvoir procéder à son nettoyage. Pour des raisons de sécurité, il est interdit de nettoyer l'appareil avec un appareil à jet de vapeur ou à haute pression.

Pour éviter d'endommager l'appareil

- N'employez pas la table de cuisson comme plan de travail ou surface de rangement.

- Le bord sans cadre de la plaque vitrocéramique est sensible aux chocs. Faites attention lors de la manipulation de casseroles et de poêles.

- N'utilisez pas les zones de cuisson avec des récipients vides ou sans récipient.

- La vitrocéramique est insensible aux chocs thermiques et très résistante, cependant pas incassable. En particulier, les objets pointus et durs qui tombent sur le plan de cuisson peuvent l'endommager.

- N'employez pas de casseroles en fonte ou avec un fond endommagé, qui soient rugueuses et présentent des ébarbures. Des rayures peuvent se produire lors des déplacements.

- Si du sucre ou une préparation au sucre arrive sur le foyer chaud et fond, enlevez-le immédiatement, tant qu'il est encore encore chaud, avec un grattoir. Si la masse refroidit, la surface peut être détériorée lors du nettoyage.

- Tenez tous les objets et matériaux qui peuvent fondre à distance de la surface vitrocéramique, par exemple, matières plastiques, films d'aluminium ou films pour cuisson au four. Si quelque chose devait cependant fondre sur la surface vitrocéramique, vous devez l'enlever immédiatement avec le grattoir de nettoyage.

Elimination

Eliminer le matériel d'emballage

Tous les matériaux utilisés peuvent être réutilisés sans limites. Les matières plastiques sont identifiées de la manière suivante:

• PE< pour le polyéthylène, par ex. l'enveloppe extérieure et les sachets à l'intérieur.

• PS< pour la mousse de polystyrène, par ex. les rembourrages, qui sont toujours exempts de CFC.

Mise au rebut des anciens appareils

Avertissement: Afin que l'ancien appareil ne présente aucun danger, il est indispensable de le rendre inutilisable avant de le mettre au rebut. A cet effet, débranchez la fiche secteur et sectionnez le câble d'alimentation.

Pour des raisons de protection de l'environnement, tous les appareils qui ne sont plus utilisés doivent être éliminés dans les règles.

• L'appareil ne doit pas être éliminé avec les ordures ménagères.
• Le service de nettoyage public ou l'administration communale vous renseignera sur les dates d'enlèvement ou les points de dépôt.

Description de l'appareil

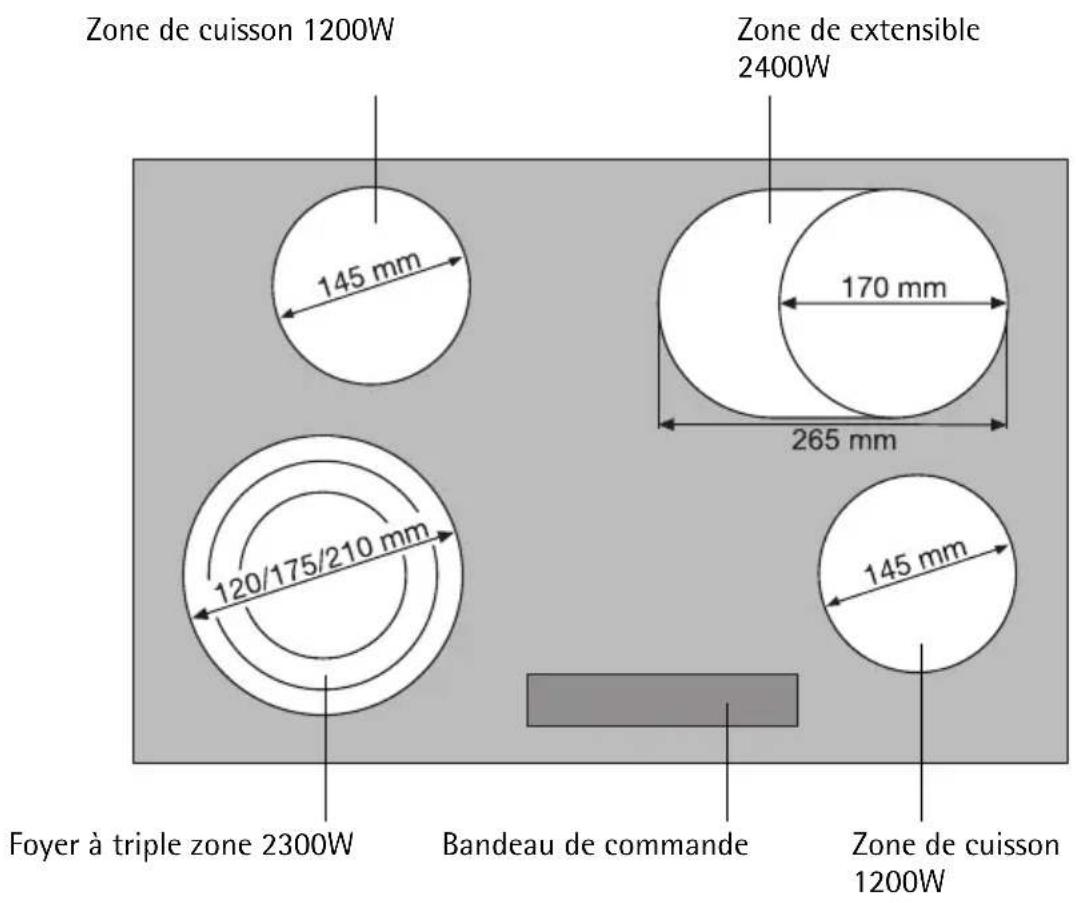

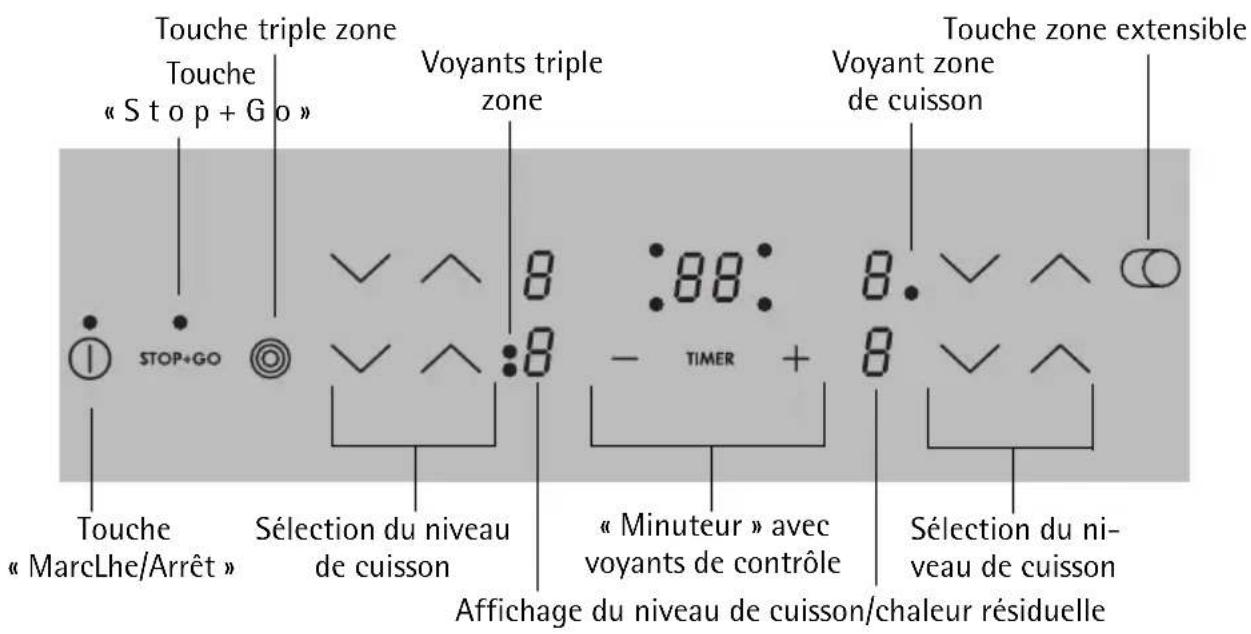

Equipement de la table de cuisson et de commande

Zone de cuisson 1200W Zone de extensible 2400W 145 mm 170 mm 265 mm 120/175/210 mm Foyer à triple zone 2300W Bandeau de commande Zone de cuisson 1200W 145 mm

Touche triple zone Touche « S t o p + G o » Voyants triple zone Voyant zone de cuisson Touche zone extensible Touche « MarcLhe/Arrêt » Sélection du niveau de cuisson 8 :88 : - TIMER + « Minuteur » avec voyants de contrôle 8 . < > ^ Affichage du niveau de cuisson/chaleur résiduelle Sélection du ni- veau de cuisson

Affichages numériques

Les quatre affichages numériques dont sont pourvus les zones de cuisson indiquent :

-☐ Après la mise en marche,
—Lors de la sélection de la fonction de maintien au chaud,
- 1 à 9, Selon le niveau de cuisson sélectionné,
- ② à ⑥ (avec point décimal) pour les niveaux de cuisson intermédiaires
—☒ Pour la fonction de saisie automatique,
—H Pour indiquer la présence de chaleur résiduelle,
- Lorsque la sécurité enfants est activée
- En cas d'anomalie de fonctionnement.

Déconnexion de sécurité des zones de cuisson

Si vous oubliez d'éteindre les zones de cuisson, celles-ci se mettront automatiquement hors service après un certain temps.

Lorsque la coupure de sécurité a été activée apparaît dans l'écran d'affichage correspondant à la zone de cuisson si celle-ci n'est pas assez refroidie.

Les zones de cuisson se déconnectent dans les cas suivants :

• Niveau de cuisson u, 1 - 2 déconnexion au bout de 6 heures environ
  • Niveau de cuisson 3 - 4 déconnexion au bout de 5 heures environs
  • Niveau de cuisson 5 déconnexion au bout de 4 heures environ
• Niveau de cuisson 6 - 9 déconnexion au bout de 1 heure 30

i Si une ou plusieurs des zones de cuisson se mettent hors service avant l'expiration des délais indiqués, voir le chapitre " Que faire si... ".

Déconnexion pour d'autres raisons

Si un débordement se répand sur la table de cuisson ou si un récipient, un torchon mouillé recouvre le bandeau de commande, le système de sécurité arrête l'appareil automatiquement.

Il vous suffira donc après avoir nettoyé la table de cuisson ou retiré le récipient ou le torchon, Ⓓ d'appuyer sur la touche MARCHE / ARRET pour réutiliser la table de cuisson.

Avant la première utilisation

Premier nettoyage

Essuyez le plan de cuisson vitrocéramique humide.

Attention: N'utilisez pas d'agents de nettoyage agressifs ou abrasifs ! La surface pourrait être endommagée.

Utilisation de la table de cuisson

Touches sensitives

Pour activer les touches sensitives, appuyez sur la touche désirée jusqu'à ce que l'indicateur correspondant s'allume ou s'éteigne ou que la fonction désirée soit activée.

Assurez-vous lors de cette action que vous ne touchez qu'une seule touche sensitive. Si vous écrasez trop votre doigt sur la touche, celle-ci peut éventuellement ne pas réagir.

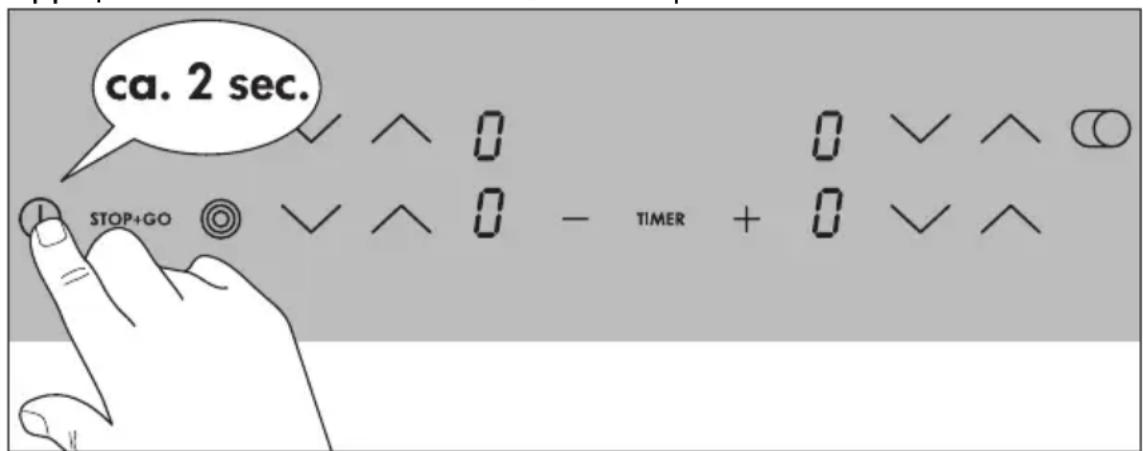

Mettre l'appareil en fonctionnement

Pour mettre l'ensemble de l'appareil en fonctionnement, appuyez sur la touche « Marche / Arrêt » Ⓓ. Appuyez sur la touche « Marche/Arrêt » pendant environ 2 secondes.

ca. 2 sec. STOP+GO ^ 0 ^ 0 - TIMER + 0 < ^

Les écrans d'affichage indiquent le symbole ☐.

Après avoir actionné la touche « Marche/Arrêt » pour mettre l'appareil en fonctionnement, une des zones de cuisson doit être activée dans les 10 secondes à l'aide des touches de sélection des zones de cuisson. Dans le cas contraire, l'appareil se met hors service automatiquement pour des raisons de sécurité.

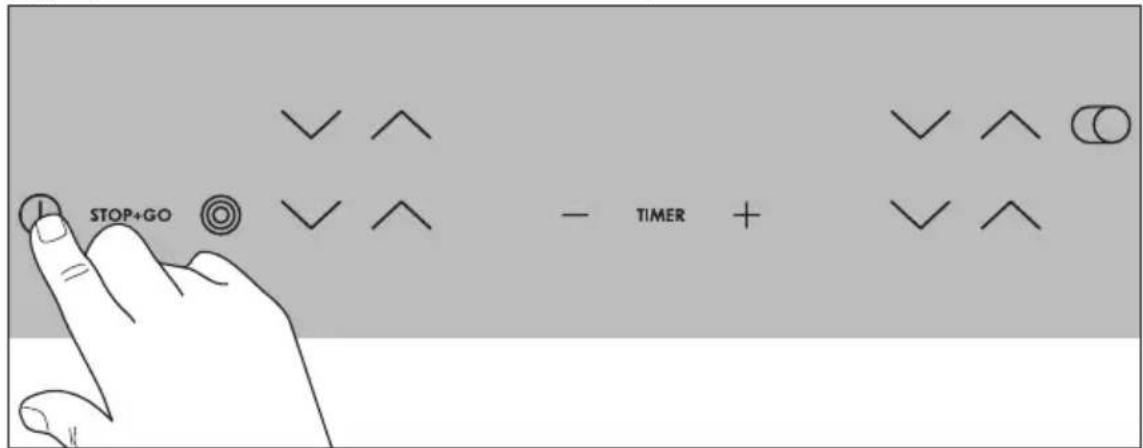

Mettre l'appareil à l'arrêt

Pour mettre l'ensemble de l'appareil hors service, appuyez sur la touche « Marche/Arrêt » ①.

Appuyez sur la touche « Marche/Arrêt » pendant environ une seconde.

STOP+GO - TIMER +

Lorsqu'une seule zone ou l'intégralité de la table de cuisson est mis hors service, la présence de chaleur résiduelle est signalée par l'indicateur dans les écrans d'affichage des zones de cuisson correspondantes.

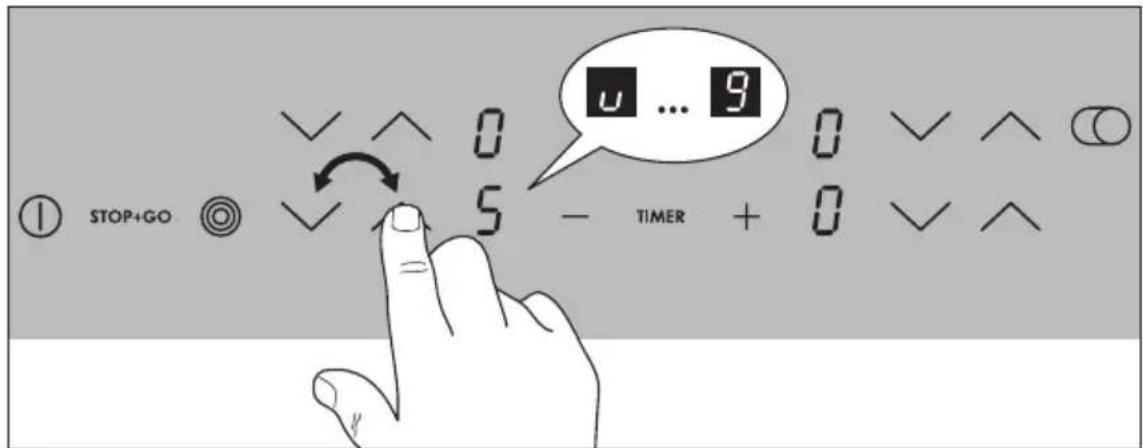

Sélection de la puissance de chauffe

Sélectionnez ou modifiez la puissance de chauffe (u à 9) de la zone de cuisson sélectionnée.

STOP+GO 0 5 - TIMER + 0 u ... 9 0 < ^

Augmentez le niveau de cuisson à l'aide de la touche sensitive de sélection ⬇.

Diminuez le niveau de cuisson à l'aide de la touche sensitive de sélection ☑.

Position de maintien au chaud

La fonction de maintien au chaud Ⓤ peut être sélectionnée sur les 4 zones de cuisson.

Sélectionnez à l'aide de la touche de sélection ⚠a fonction de maintien au chaud ⏻.

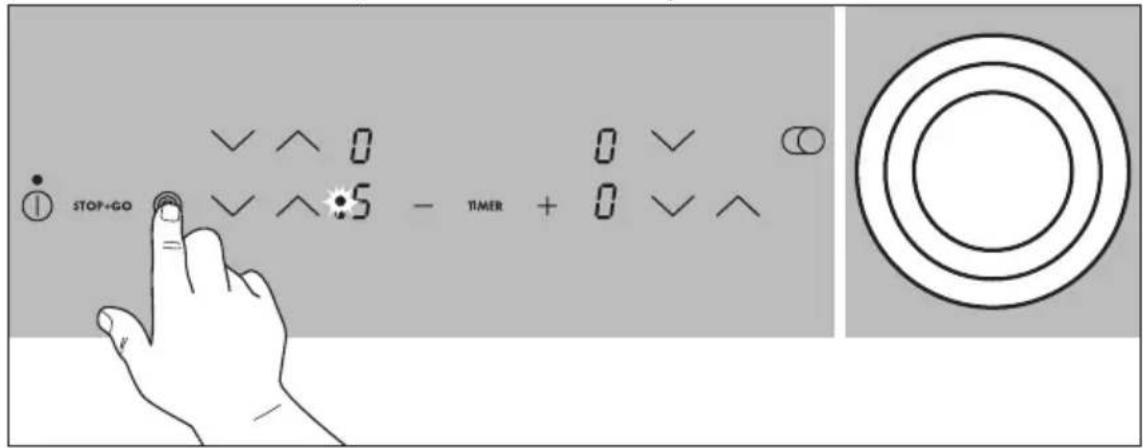

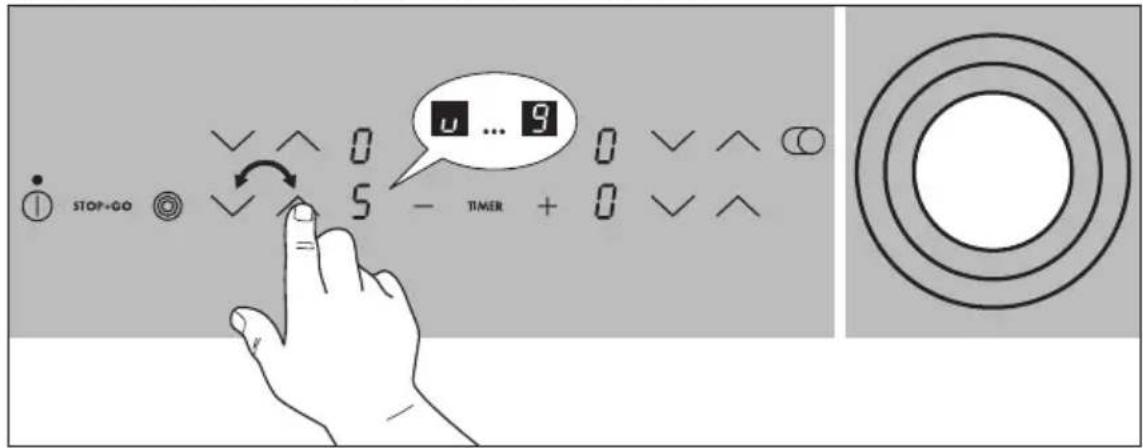

Mettre en fonctionnement et à l'arrêt le foyer à triple zone

Il est possible, selon la taille du récipient, de sélectionner une zone différente sur ce foyer.

Les zones intermédiaire et extérieure ne peuvent être activées que si un niveau de cuisson a préalablement été sélectionné pour la zone intérieure.

1. Sélectionnez le niveau de cuisson souhaité.

STOP+GO 0 5 - TIMER + 0 u ... 9 0 < > ◯

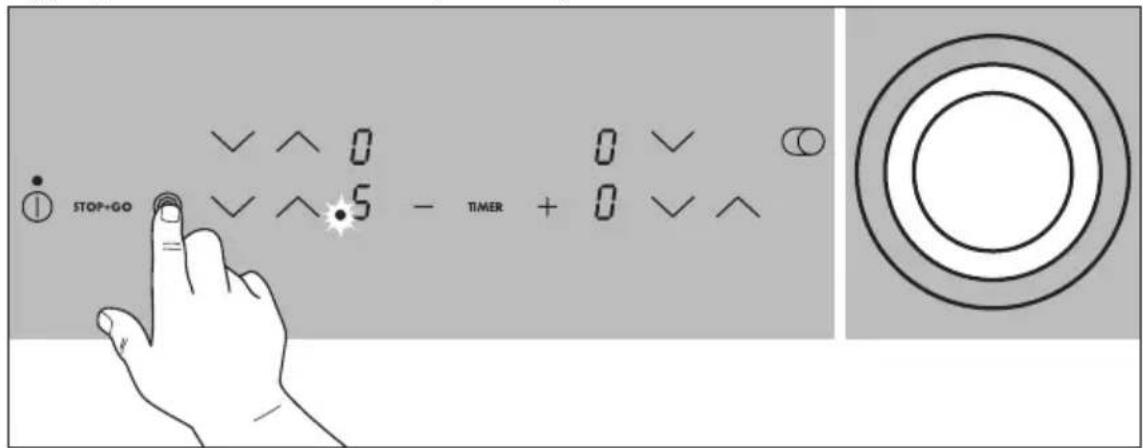

1. Appuyez sur la touche « foyer à triple zone ».

STOP+GO 0 5 - TIMER + 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0

La zone intermédiaire s'allume. Le voyant de contrôle inférieur s'allume.

1. Appuyez de nouveau sur la touche « foyer à triple zone » pour activer la zone extérieure. Le voyant de contrôle supérieur s'allume.

STOP+GO 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1

1. Pour éteindre la zone extérieure, appuyez sur la touche « foyer à triple zone » " et la zone extérieure correspondante s'éteint.

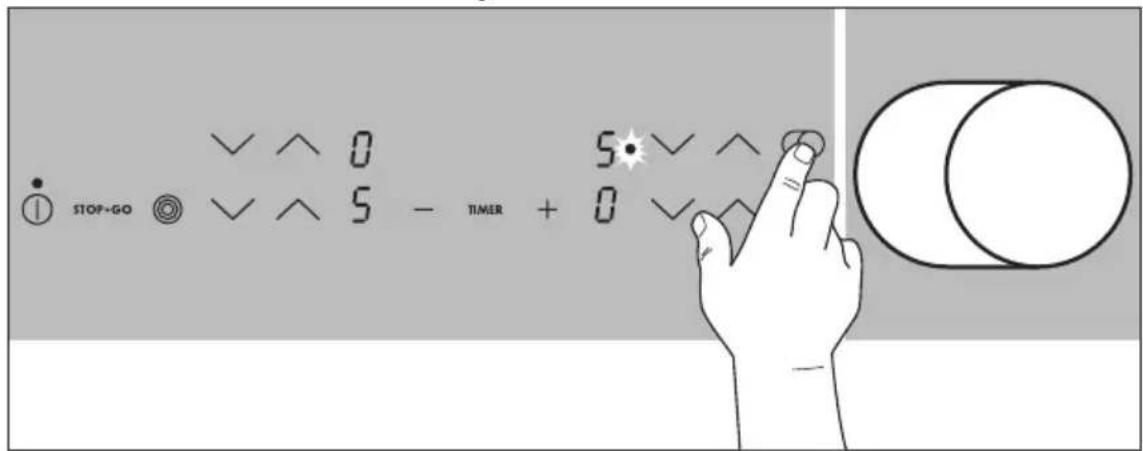

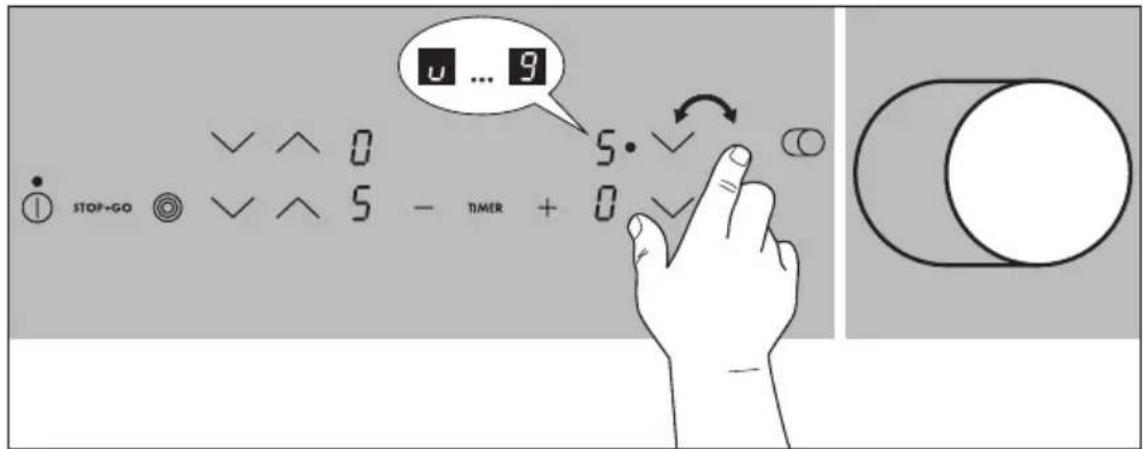

Mettre en fonctionnement et à l'arrêt la zone de cuisson extensible

1. Sélectionnez la zone de cuisson souhaitée.

STOP+GO ✓ ∧ 0 ✓ ∧ 5 - TIMER + 0 u ... 9 5. ✓ ○ ○ ○

1. Pour mettre en fonctionnement ou à l'arrêt la zone de cuisson extensible, appuyez sur la touche « fzone extensible » jusqu'à ce que le voyant de contrôle s'allume ou s'éteigne.

STOP=GO 0 5 TIMER + 0

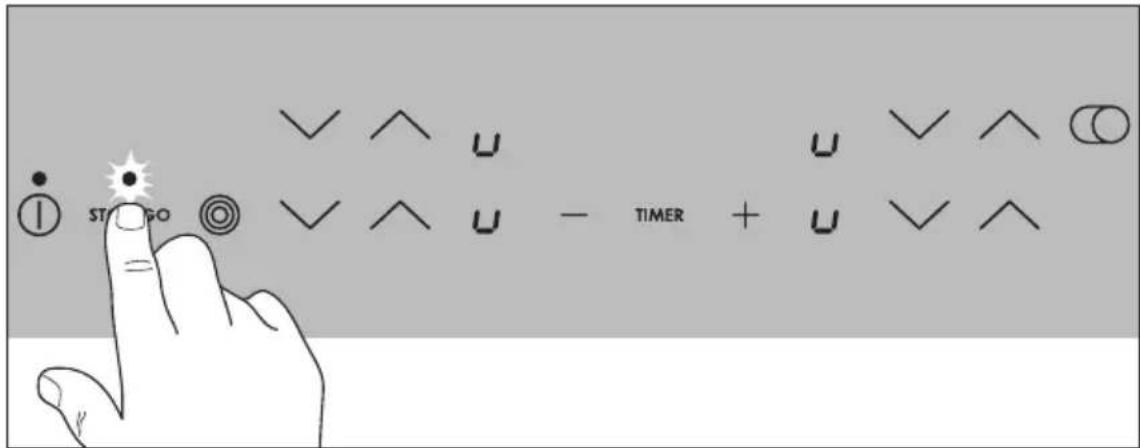

Fonction Stop+Go

Lorsque l'on actionne la touche « Stop+Go », ", toutes les zones de cuisson actives basculent simultanément sur la position de maintien au chaud. Le voyant de contrôle de la touche « Stop+Go » s'allume. La position de maintien au chaud s'affiche sur le bandeau de commande ☐.

STROGO + TIMER + U V^

En appuyant de nouveau sur la touche « Stop+Go », ", les niveaux de cuisson préalablement sélectionnés se réactivent, le voyant de contrôle s'éteint.

La fonction Stop+Go n'a pas d'incidence sur le minuteur.

Si la fonction de saisie automatique ☐ avait été sélectionnée, elle est désactivée par la fonction Stop+Go puis est repositionnée sur le niveau de poursuite de cuisson préalablement sélectionné en appuyant de nouveau sur la touche « Stop+Go ».

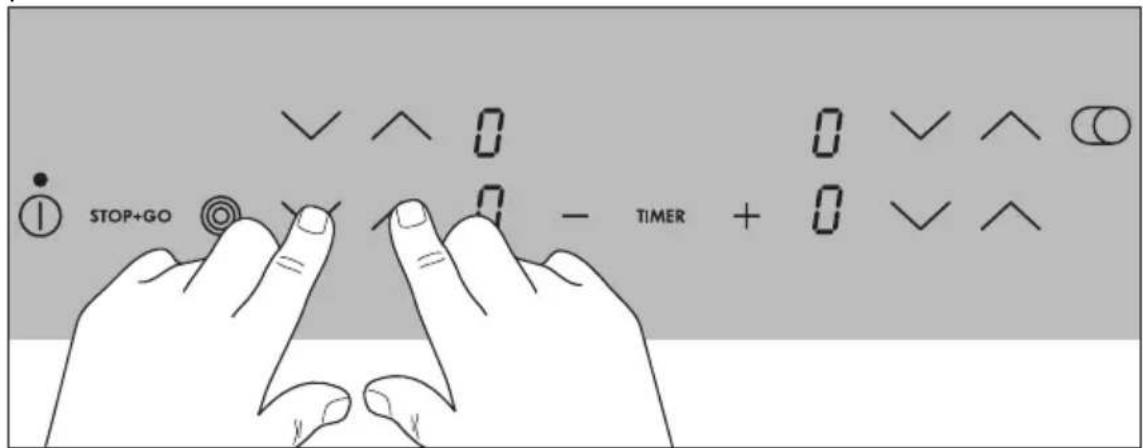

Désactiver les zones de cuisson

1. Pour désactiver les zones de cuisson, appuyez simultanément sur les touches de sélection et appuyez sur la touche de sélection pour atteindre le niveau 0.

STOP+GO 0 0 - TIMER + 0 0 0 0 0

Indicateur de chaleur restante

Après avoir mis à l'arrêt une zone de cuisson ou l'ensemble de la table de cuisson, la présence de chaleur résiduelle est signalée par un H dans l'écran d'affichage lorsque la surface de la zone de cuisson respective est assez chaude pour constituer un danger de brûlure..

O H

L'indicateur s'éteint seulement lorsque ce danger n'existe plus.

Cette indication n'est visible que lorsque la zone de cuisson concernée est à l'arrêt.

Vous pouvez utiliser cette chaleur résiduelle pour faire fondre et maintenir au chaud des aliments.

Attention! Tant que l'indicateur de chaleur restante est allumé, il y a danger de brûlure.

En cas de coupure de courant, l'indicateur de chaleur résiduelle Ⓗ s'éteint. Le risque de brûlure est cependant toujours présent. Vous pouvez l'éviter en surveillant de près votre appareil.

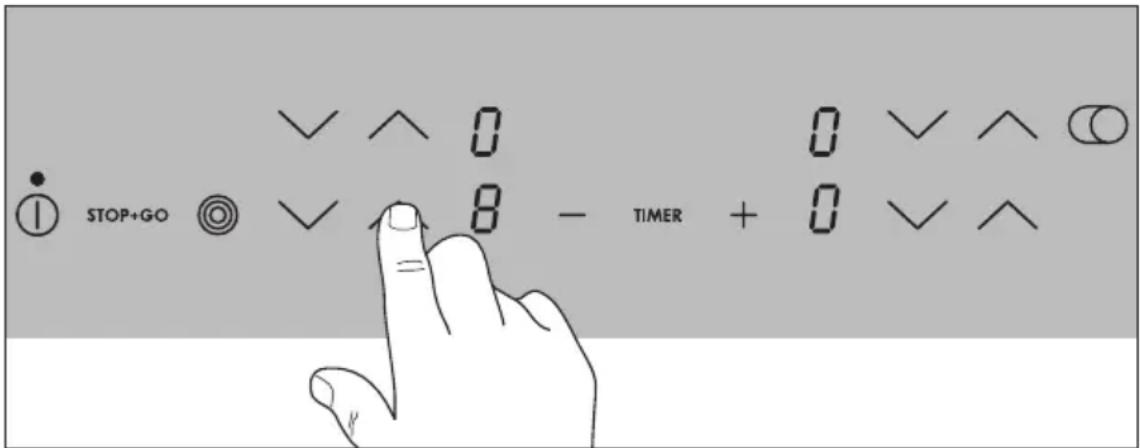

Cuisson avec la fonction de saisie automatique

Les zones de cuisson de la table sont réglables sur neuf niveaux de cuisson et sont équipées d'une fonction de saisie automatique. :

-☐, niveau de cuisson minimum
-9, niveau de cuisson maximum
—R fonction de saisie automatique

Après avoir sélectionné le niveau de cuisson souhaité à l'aide de la touche ⚠ la zone de cuisson fonctionne pendant un certain temps en position maximum et revient ensuite au niveau de cuisson sélectionné pour la suite de la cuisson.

La durée de saisie automatique de la cuisson dépend de la puissance sélectionnée pour la suite de la cuisson.

1. Appuyez sur la touche de la zone de cuisson désirée pour sélectionner un niveau de cuisson entre 1 et 8: le niveau de cuisson réglé s'affiche. Après 5 secondes enviro apparaît dans l'écran d'affichage. Après expiration de la durée correspondant à la saisie automatique, le niveau de cuisson s'affiche à nouveau.

STOP+GO 0 8 - TIMER + 0 0 0 0 0 0

Si vous sélectionnez une puissance supérieure pendant la fonction automatique, par ex. si vous passez de ③ et ⑤, la durée de démarrage de la cuisson déjà écoulée est prise en compte. Si vous réduisez la puissance, la fonction de saisie automatique est arrêtée immédiatement. Si une zone de cuisson encore chaude est utilisée pour une nouvelle cuisson, la commande automatique utilise la chaleur résiduelle. Ceci économise du temps et de l'énergie.

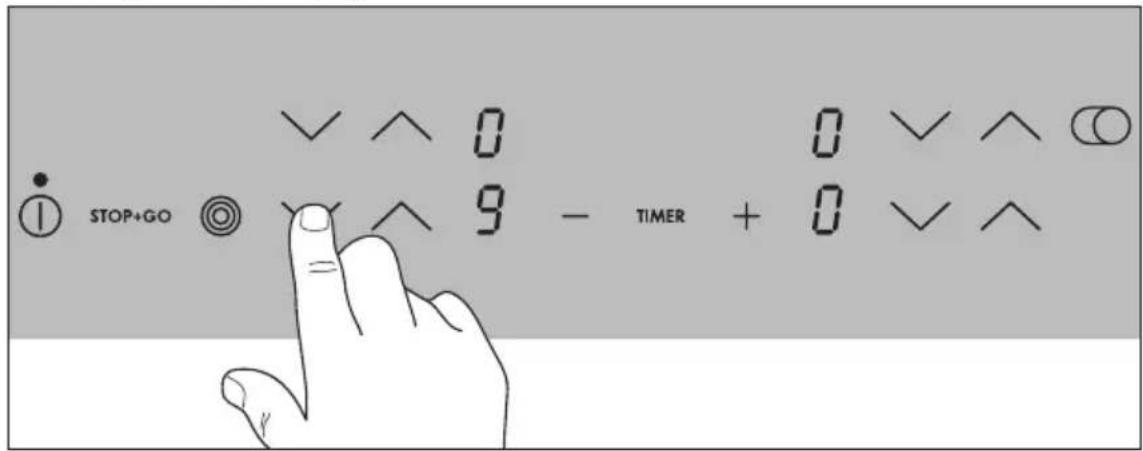

Cuisson sans la fonction de saisie automatique

Pour utiliser une zone de cuisson sans la fonction de saisie automatique, sélectionnez le niveau de cuisson désiré à l'aide de la touche de sélection ☑.

1. Après avoir mis l'appareil en fonctionnement et sélectionné la zone de cuisson souhaitée avec les touches de sélection des zones de cuisson, appuyez sur la touche de sélection pour sélectionner un niveau de cuisson(entre 9 et 1).

STOP+GO 0 9 - TIMER + 0 0 0 0 0

Il est possible de modifier à tout moment le niveau de cuisson à l'aide des touches de sélection et tant que la zone de cuisson est sélectionnée.

Sécurité enfants

La sécurité enfants permet d'éviter l'utilisation non autorisée de la table de cuisson.

Activation de la sécurité enfants

L'activation de la sécurité enfants suppose que l'appareil soit en fonctionnement. En revanche aucune zone de cuisson ne doit fonctionner.

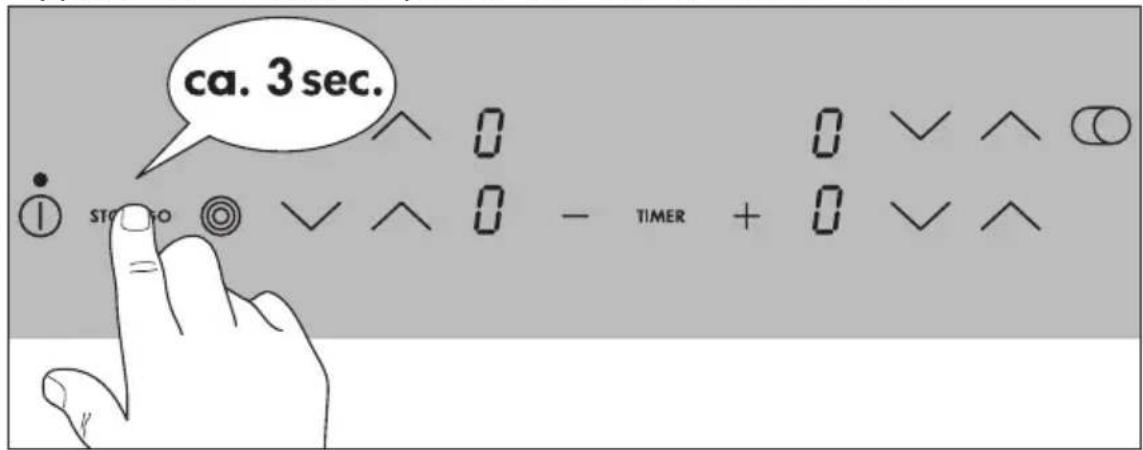

1. Appuyez sur la touche pendant environ trois secondes.

ca. 3 sec. ① STO NO ◎ √ ∧ 0 - TIMER + 0 √ ∧ ○

Un signal sonore confirme la manipulation.

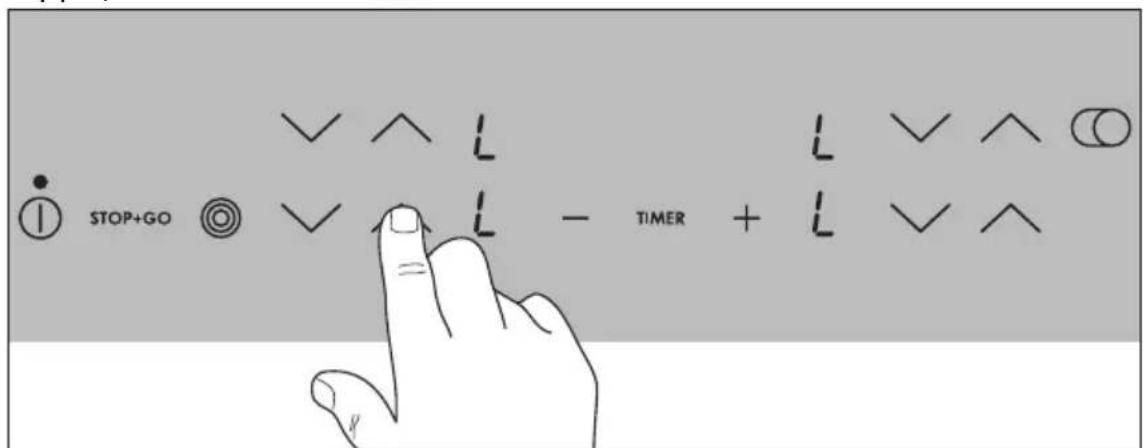

1. Appuyez sur la touche d'une zone de cuisson.

STOP+GO L L L TIMER + L L L L ○

Le symbole ☐ s'affiche, la sécurité enfants est activée. L'appareil se déconnecte automatiquement au bout de quelques secondes.

Brider la sécurité enfants

Pour une unique utilisation de l'appareil (jusqu'à la désactivation), il est possible de brider la sécurité enfants. Lors de la prochaine mise en marche de l'appareil, la sécurité enfants est de nouveau automatiquement activée.

1. Mettre l'appareil en marche.

ca. 2 sec. STOP+GO Ⓤ ^ L ^ L - TIMER + L √ ∧

Le symbole ☐ s'affiche si la sécurité enfants est active.

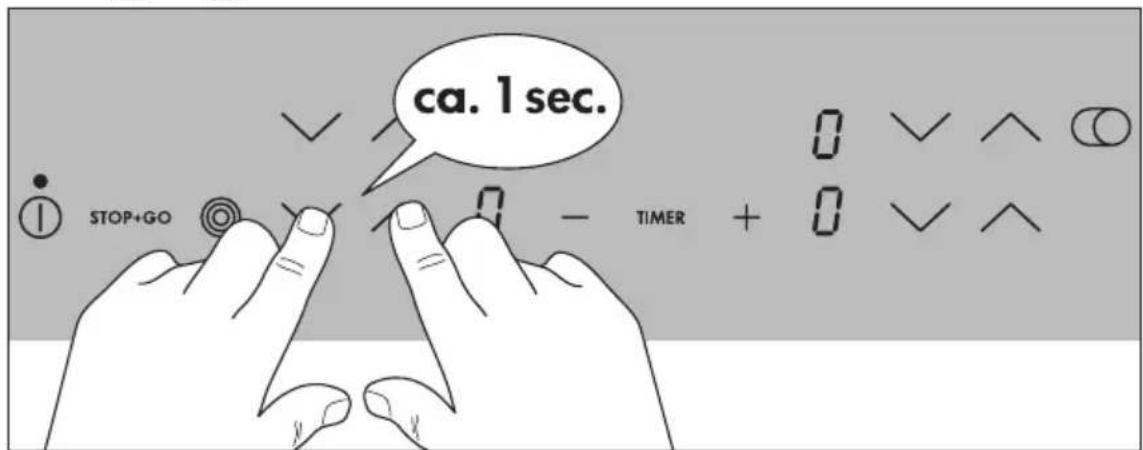

2. Sélectionner au choix deux niveaux de cuisson à l'aide des touches sensitives ▲ et .

ca. 1 sec. STOP+GO 0 - TIMER + 0 < ^ ○ 0 < ^ ○ 0 < ^ ○

Un signal sonore confirme la manipulation. La sécurité enfants est bridée jusqu'à ce que l'appareil soit désactivé et la plaque de cuisson peut être utilisée normalement.

Désactiver la sécurité enfants

1. Mettez l'appareil en fonctionnement.

ca. 2 sec. STOP+GO ^ L ^ L - TIMER + L ^ L ^ L ^ L ^ L ^ L ^ L

Le symbole ☐ s'affiche si la sécurité enfants est active.

1. Appuyez sur la touche pendant environ trois secondes.

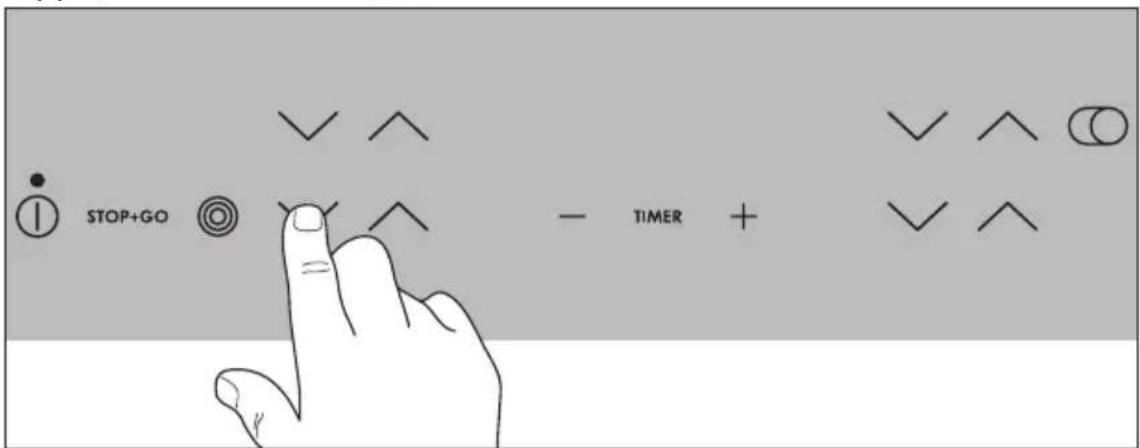

1. Appuyez sur la touche d'une zone de cuisson..

STOP+GO TIMER +

Les voyants s'éteignent, la sécurité enfants est désactivée. L'appareil se déconnecte automatiquement au bout de quelques secondes.

Minuteur

Le minuteur est doté de deux fonctions : :

• une fonction de déconnexion automatique Lorsque la durée de cuisson sélectionnée pour une zone de cuisson est écoulée, celle-ci s'éteint automatiquement. Cette fonction peut s'appliquer simultanément à plusieurs zones de cuisson.
• une fonction de minuterie (« sablier ») sans fonction de connexion après écoulement de la durée sélectionnée, un signal sonore retentit.

Le minuteur peut systématiquement être utilisé en même temps qu'une zone de cuisson.

Déconnexion automatique

La/les zone(s) de cuisson pour lesquelles la déconnexion est prévue doit(doivent) être activée(s).

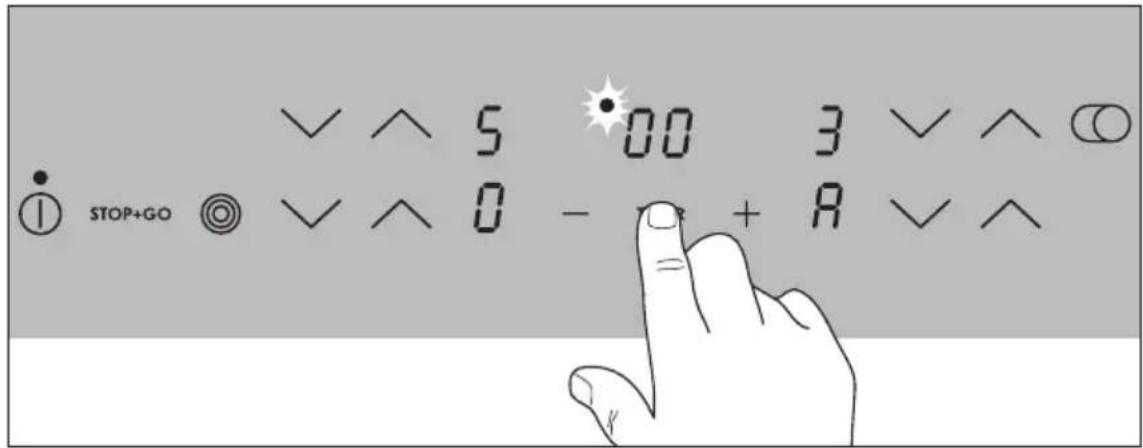

1. A l'aide de la touche Minuteur, sélectionnez la zone de cuisson qui doit être déconnectée automatiquement.

STOP+GO 5 00 3 0 - + R

En appuyant une fois sur la touche Minuteur on sélectionne une première zone de cuisson et le voyant de contrôle correspondant clignote rapidement. Par exemple, le voyant de contrôle arrière gauche correspond à la zone de cuisson arrière gauche. L'écran d'affichage du minuteur indique 00

Appuyez une seconde fois sur la touche pour sélectionner la zone de cuisson suivante.

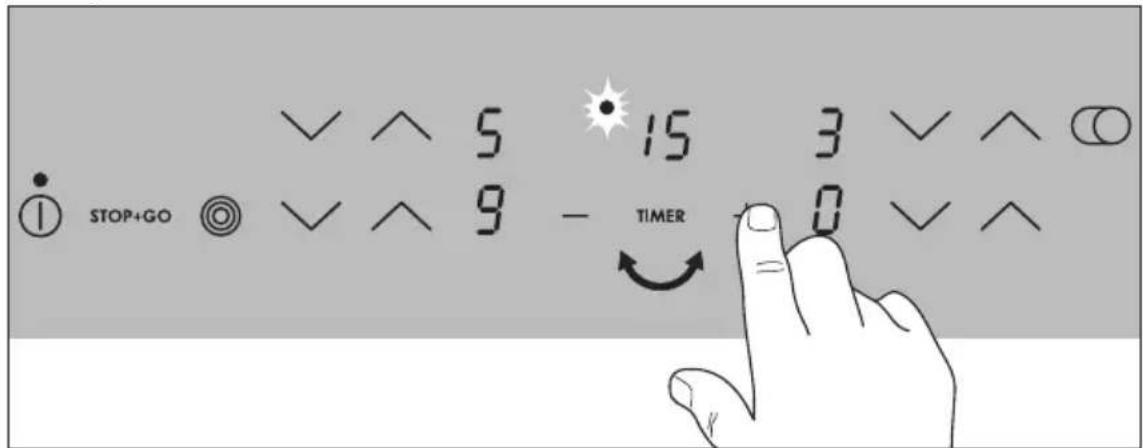

1. Tandis que le voyant de contrôle clignote rapidement, appuyez sur les touches de réglage. Minuteur ⊕ et ⊖ pour sélectionner la durée après laquelle cette zone de cuisson se déconnectera automatiquement (par exemple 15 minutes)..

STOP+GO 5 15 3 0 TIMER

Au bout de quelques secondes, la déconnexion automatique est activée. Le voyant de contrôle clignote maintenant plus lentement et le temps de cuisson restant s'affiche sur le bandeau de commande. Si la déconnexion automatique est activée pour plusieurs zones de cuisson, l'affichage correspond au temps de cuisson restant le plus court. Les voyants de contrôle des autres zones de cuisson dont la déconnexion automatique est activée sont allumés. Pour afficher le temps de cuisson restant de l'une des zones de cuisson, celle-ci doit être sélectionnée à l'aide de la touche Minuteur, dans ce cas, le voyant de contrôle correspondant clignote rapidement.

Pour modifier le temps de cuisson restant pour une zone de cuisson, sélectionnez celle-ci à l'aide de la touche Minuteur. Le voyant de contrôle correspondant clignote alors plus rapidement. La modification s'effectue à l'aide des touches de réglage Minuteur ⊕ et ⊖.

Dès que la durée de la cuisson sélectionnée est écoulée, la zone de cuisson est automatiquement désactivée et un signal sonore retentit pendant deux minutes, l'écran d'affichage du minuteur indique 00.

1. Appuyez sur la touche Minuteur pour désactiver le signal.

Pour un réglage plus rapide, appuyez sur l'une des touches Minuteur ⊕ et ⊖ jusqu'à ce que la valeur souhaitée soit sélectionnée.

Si la touche de réglage Minuteur ⊖ est activée en premier, le décompte commence à 99 minutes, mais si la touche de réglage du Minuteur ⊕ est activée en premier le réglage commence alors à 1 minute.

Anticiper la désactivation de la déconnexion automatique

Il existe deux manières d'anticiper la déconnexion automatique :

En déconnectant simultanément la zone de cuisson et le minuteur

1. A l'aide des touches de réglage du niveau de cuisson □affichez

O pour la zone de cuisson souhaitée: la zone de cuisson et le minuteur se déconnectent.

En mettant à l'arrêt le minuteur sans désactiver la zone de cuisson

1. A l'aide de la touche Minuteur, sélectionnez la zone de cuisson souhaitée. Le voyant de contrôle correspondant se met à clignoter plus rapidement.

2. A l'aide de la touche de réglage Minuteur ☐, positionnez le minuteur sur ☐☐:

- seul le Minuteur se déconnecte.

-la zone de cuisson reste activée.

Minuteur (fonction « sablier »)

L'utilisation du minuteur suppose que l'appareil soit en fonctionnement. En revanche, aucune zone de cuisson ne doit être activée.

1. Appuyez sur la touche Minuteur.

L'écran d'affichage du minuteur indique 00.

1. Sélectionnez à l'aide des touches de réglage du minuteur ⊕ et ⊖ la durée souhaitée.

Au bout de quelques secondes, le minuteur est activé et le temps restant s'affiche.

Pour modifier le temps restant, appuyez sur la touche Minuteur et sélectionnez une autre durée à l'aide des touches de réglage ⊕ et ⊖.

Lorsque la durée sélectionnée est écoulée, un signal sonore retentit et l'écran d'affichage du minuteur indique 00.

1. Appuyez sur la touche Minuteur pour désactiver le signal.

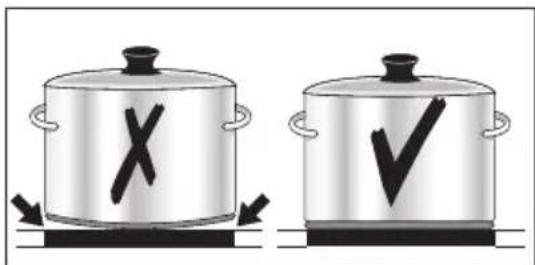

Récipients de cuisson

- Vous reconnaissez les bonnes batteries de cuisine au fond des casse-roles. Le fond doit être aussi épais et aussi plan que possible.

- Faites attention au diamètre du fond du récipient lors de l'achat de nouvelles casseroles et poêles. Les fabricants mentionnent souvent le diamètre du bord du récipient.

- Les récipients à fond en aluminium ou en cuivre peuvent provoquer des colorations sur la surface vitrocéramique qui ne s'enlèvent que très difficilement, voire pas du tout.

- N'utilisez pas de casseroles en fonte ou avec un fond endommagé, qui est rugueux et présente des ébarbures. Cela peut provoquer des rayures lors des déplacements.

- A froid, les fonds de casseroles sont habituellement légèrement bombés vers l'intérieur (concaves). Ils ne peuvent en aucun cas être bombés vers l'extérieur (convexes).

- Si vous utilisez des récipients de cuisson spéciaux (p. ex. autocuiseur, casserole avec joint, wok, etc.), veuillez respecter les indications du fabricant.

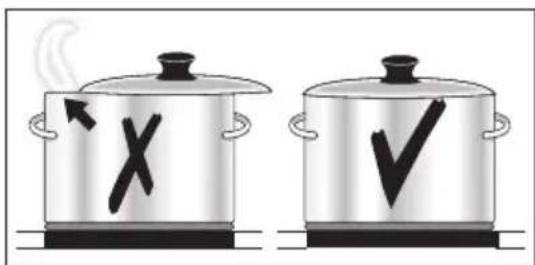

Conseils pour économiser l'énergie

- Placez toujours les casseroles et poêles sur la zone de cuisson avant d'enclencher celle-ci.

- Si possible, fermez toujours les casseroles et poêles avec le couvercle.

- Coupez les zones de cuisson avant la fin de la cuisson afin d'utiliser la chaleur restante, p. ex. pour maintenir des aliments au chaud ou pour faire fondre.

- Le diamètre du récipient et de la zone de cuisson doit être le même.

Cuisson pour cuire avec et sans la fonction de saisie automatique

La fonction de saisie automatique de la cuisson convient pour:

• les aliments froids qui sont chauffés à forte puissance et qui n'ont pas besoin d'être surveillés pendant qu'ils mijotent,
• les aliments placés dans une poêle chaude.

La fonction de saisie automatique de la cuisson ne convient pas pour:

• le goulasch, les paupiettes et autres aliments braisés qui doivent être cuits, arrosés et braisés en les retournant fréquemment pour être bien dorés,
• les boulettes, les pâtes avec beaucoup de liquide,
  • la cuisson avec une cocotte-minute,
• les très grandes quantités de soupe ou de plats uniques avec plus de 2 litres de liquide.

Informations générales:

• Pour la cuisson sans la fonction de saisie automatique, nous recommandons d'utiliser, pour lancer la cuisson ou pour saisir une puissance élevée (avec la touche et de terminer la cuisson avec la puissance de cuisson correspondante.
• Surveillez les premières cuissons! Vous pourrez ainsi déterminer le niveau de cuisson le mieux adapté à "vos plats", dans la "quantité que vous avez l'habitude de préparer" et avec "vos casseroles". Vous apprendrez alors rapidement à apprécier les avantages de la fonction de saisie automatique tout en ayant un sentiment de sécurité quant à votre nouvelle table de cuisson.

Valeurs indicatives de cuisson

Les valeurs indiquées dans le tableau suivant sont indicatives. Les puissances recommandées dans ce tableau pour la cuisson dépendent de la nature du récipient et, du type et du volume des aliments à cuire

Puissance	Durée de cuisson en automatique1)(min.)	Type de cuisson	Exemples d'utilisation
9 Saisir			Faire bouillir de grandes quantités, saisir la viande
8 4,5		Faire cuire à feu vif (rous-sir)	Steaks, morceaux de filet, beignets de pomme de terre saucisses à griller crêpes/galettes
7 3,5
6 2,0 Cuisson douce			Escalopes/côtelettes, foie, poisson, boulettes de viande hâchée (« fricadelles »), œufs au plat
5 10,2		Cuire	Faire bouillir jusqu'à 1,5 l d'eau pommes de terre, légumes
4 6,5
3 4,8		Cuissonà la vapeur	Cuisson à la vapeur et à l'étuvée de petites quantités de légumes, faire gonfler du riz et des laitages
2 1,7
1 1,0 Faire fondre			Faire fondre du beurre, de la gélatine, du chocolat
u 0,5		Maintenir au chaud	Maintenir des plats au chaud

1) En cuisson non automatique, la durée peut être sélectionnée séparément.

Nous vous conseillons, pour faire bouillir ou pour saisir des plats, de sélectionner la puissance « 9 » puis de poursuivre la cuisson en choisissant le niveau de cuisson adéquat.

Nettoyage et entretien

Table de cuisson

Attention: Les produits de nettoyage ne doivent pas entrer en contact avec la surface vitrocéramique chaude! Tous les produits de nettoyage doivent être rincés avec suffisamment d'eau claire après le nettoyage, sinon ils pourraient avoir une action agressive lors du chauffage! N'employez pas de produits de nettoyage agressifs, tels que p. ex. sprays pour fours ou grill, agents abrasifs grossiers ou produits de nettoyage abrasifs pour casseroles.

Nettoyez la table de cuisson après chaque utilisation, lorsqu'elle est tiède ou froide. Vous éviterez ainsi que les salissures n'adhèrent.

Enlevez les taches de calcaire et les taches d'eau, les éclaboussures de graisse et les colorations aux reflets métalliques avec un produit de nettoyage pour surface vitrocéramique ou pour acier inoxydable du commerce.

Salissures légères

1. Essuyez la surface vitrocéramique avec un chiffon humide et un peu de produit de nettoyage.
2. Ensuite, essuyez avec un chiffon propre. Il ne doit pas rester de résidus de produit de nettoyage sur la surface.
3. Une fois par semaine, nettoyez à fond l'ensemble de la surface vitrocéramique avec un produit de nettoyage du commerce pour surface vitrocéramique ou acier inoxydable.
4. Ensuite, rincez la surface vitrocéramique avec suffisamment d'eau claire et essuyez-la avec un chiffon propre ne peluchant pas.

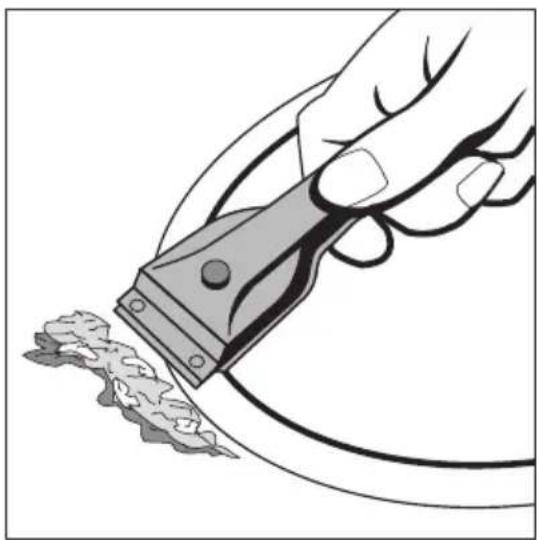

Salissures tenaces

1. Pour enlever les aliments ayant débordé ou les éclaboussures cuites, utilisez un grattoir à lame de rasoir.
2. Tenez la lame du grattoir en oblique sur la surface vitrocéramique.
3. Enlevez les salissures en laissant glisser la lame.

i Vous pouvez obtenir le grattoir à lame pour le verre et le produit de nettoyage pour surface vitrocéramique dans le commerce.

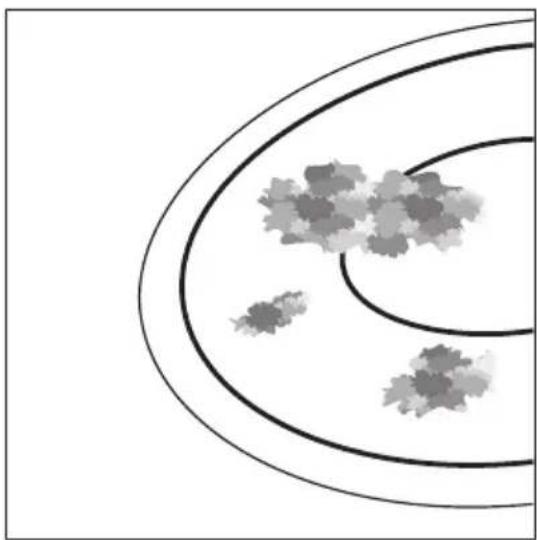

⚠ Salissures spécifiques

1. Enlevez le sucre caramélisé, les matières plastiques fondues, le film d'aluminium ou les autres matériaux fusibles immédiatement, lorsqu'ils sont encore chauds, avec un grattoir à lame pour le verre.

Attention: Danger de brûlure lors de l'utilisation du grattoir à lame pour le verre sur le foyer chaud!

1. Ensuite, nettoyez normalement le foyer refroidi.

Si le foyer avec le matériau fondu a déjà refroidi, réchauffez-le avant de procéder au nettoyage.

Les rayures ou taches sombres sur la surface vitrocéramique, qui ont p. ex. été provoquées par des fonds de casseroles présentant des arêtes vives, ne peuvent pas être éliminées. Elles ne gênent cependant pas le fonctionnement du plan de cuisson.

Que faire si ...

En cas d'anomalie de fonctionnement

En cas de dysfonctionnement, il se peut que l'anomalie constatée ne soit pas grave et que vous puissiez y remédier vous-même à l'aide des indications suivantes. N'effectuez aucune intervention si les informations ci-après ne suffisent pas à résoudre vos cas précis.

Les réparations sur l'appareil doivent être effectuées uniquement par des professionnels. Les réparations non effectuées dans les règles peuvent être la source de dangers importants pour l'utilisateur. Pour toute réparation, adressez-vous au service après vente de votre vendeur. Si le plan de cuisson en vitrocéramique présente un bris de glace, veuillez communiquer au service après-vente le numéro à trois chif-fres qui se trouve sur la plaque de verre.

Que faire si ...

... les zones de cuisson ne fonctionnent pas ?

Vérifier que

– le fusible de l'alimentation électrique (disjoncteur) est en bon état. Si les fusibles sautent plusieurs fois, veuillez contacter un électricien agréé.
-l'appareil est correctement branché,
—les voyants de contrôle sont allumés sur le bandeau de commande,
-la zone de cuisson adéquate est activée,
—les zones de cuisson sont réglées au niveau de cuisson souhaité,
- la déconnexion de sécurité des zones de cuisson est désactivée (voir chapitre « sécurité »).

... il est impossible de mettre en fonctionnement les zones de cuisson ?

Vérifier si

• il s'est écoulé un laps de temps de plus de 10 secondes entre le moment où la touche Marche/Arrêt a été actionnée et la mise en marche de la zone de cuisson requise (voir chapitre « mettre l'appareil en fonctionnement »).
  —les zones de commande ne sont pas partiellement recouvertes par un chiffon humide ou par du liquide.

... l'indicateur de chaleur résiduelle Ⓗ s'affiche soudainement

Vérifier si

-la touche Marche/Arrêt n'a pas été actionnée par mégarde.
—les zones de commande ne sont pas partiellement recouvertes par un chiffon humide, par du liquide ou par autre chose.
-la déconnexion de sécurité n'a pas été activée.

... après avoir désactiver les zones de cuisson, aucun indicateur de chaleur résiduelle ne s'affiche ?

Vérifier si

- la zone de cuisson n'a été utilisée que très brièvement et qu'elle n'est par conséquent pas assez chaude.

Si la zone de cuisson est chaude, contactez le service après-vente.

... il s'avère impossible d'éteindre une zone de cuisson ?

Vérifier si

—les zones de commande ne sont pas partiellement recouvertes par un chiffon humide ou par du liquide.

-la fonction Stop+Go est activée.

... il s'avère impossible de mettre en fonctionnement une zone de cuisson ?

Vérifier si

-la sécurité enfants est activée.

-la fonction Stop+Go est activée.

... le voyant Ⓔ s'allume ?

Assurez-vous que la zone de cuisson n'est pas surchauffée.

Ce voyant ne s'allume qu'en cas de surchauffe, d'anomalies du système électronique ou pour des raisons de sécurité.

... l'appareil ne réagit pas à la mise en fonctionnement d'une zone de commande ?

L'appareil ne réagit pas à l'activation d'une zone de commande si vous avez simultanément touché une autre zone de commande non prévue pour une combinaison.

En cas de dérangement

Faites appel au service après vente de votre magasin vendeur.

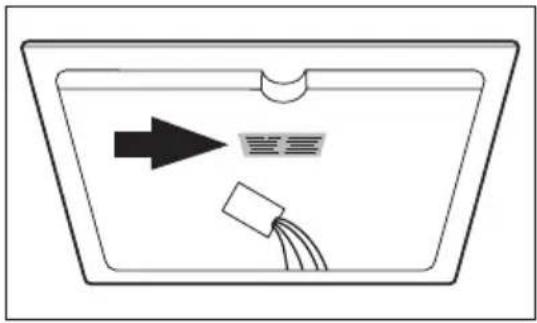

Veuillez toujours indiquer :

•Le numéro de produit (PNC),
•Le numéro de fabrication (F-No ou S-No),
- La désignation du modèle.

en cas de demande de service après vente, de commande de pièces détachées ou d'accessoires et de question technique.

Si vous faites appel au service après vente en cas d'erreurs de manipulation, le déplacement du technicien peut être facturé même pendant la période de garantie.

Instructions d'installation

Les opérations d'installation et de branchement de votre appareil doivent être effectuées par une personne qualifiée et selon les normes en vigueur.

Données techniques

Dimensions de l'appareil

Largeur 780 mm

Profondeur 520mm

Hauteur 48mm

Dimensions de la découpe

Largeur 750mm

Profondeur 490mm

Rayon d'arrondi dans les coins R5

Zones de cuisson

Position

Diamètre

Puissance

Avant gauche 120/175/210mm 800/1600/2300W

Arrière gauche 145mm 1200W

Arrière droite 170/265mm 1500/2400W

Avant droite

145mm 1200W

Tension

230 V \~ 50 Hz

Total puissance installée max.

7,1kW

Règlements, normes, directives

Cet appareil est conforme aux normes suivantes:

•EN 60 335-1 et EN 60 335-2-6
concernant la sécurité des appareils électriques à usage domestique et usages similaires
•EN 60350 mais aussi DIN 44546 / 44547 / 44548
concernant les caractéristiques des cuisinières électriques, tables de cuisson, fours et appareils pour grillades à usage ménager.

•EN 55014-2

•EN 55014

•EN 61000-3-2

•EN 61000-3-3

- concernant les normes de sécurité en matière de compatibilité électromagnétique (CEM).

CE Cet appareil est conforme aux directives CE suivantes :

• 73/23/CEE du 19.02.1973 (Directive basse tension et modifications successives)
• 89/336/CEE du 03.05.1989 (Directive CEM y compris la directive de révision 92/31/CEE et modifications successives).

⚠️ Conseils de sécurité pour l'installateur

• Au niveau de l'installation électrique, prévoir un dispositif qui permette de couper cet appareil du secteur sur tous les pôles avec une ouverture des contacts d'au moins 3 mm.
  Des dispositifs de protection appropriés sont par exemple les disjoncteurs, les fusibles (les fusibles vissés doivent être retirés de leur socle), les disjoncteurs différentiels et les contacteurs.
• La protection de l'appareil contre le risque d'incendie est du type Y (EN 60 335-2-6). Seuls les appareils de ce type peuvent être installés d'un seul côté à des meubles hauts ou muraux.
• On ne peut pas monter de tiroirs en dessous du plan de cuisson.
• L'encastrement doit garantir la protection contre le contact.
• La stabilité de l'armoire d'encastrement doit être conforme aux exigences de la norme DIN 68930.
• A titre de protection contre l'humidité, toutes les surfaces découpées doivent être scellées par un matériau d'étanchéité approprié.
• En cas de plan de travail carrelé, les joints situés à proximité de la zone d'appui du plan de cuisson doivent être entièrement remplis avec un matériau de jointoiement.
• Pour les plaques en pierre naturelle ou en céramique, les ressorts de maintien doivent être collés à l'aide de colle à base de résine ou de colle à deux composants.
• Vérifier la position parfaite et l'appui intégral du joint. Ne pas appliquer de masse d'étanchéité supplémentaire, cela complique le démontage en cas d'intervention.
• Eviter de monter l'appareil à proximité d'une porte ou sous une fenêtre. Autrement, l'ouverture d'une porte ou d'un battant de fenêtre peuvent arracher le plat de cuisson posé sur la plaque de cuisson.
• Pour le démontage, dégagez la table de cuisson en la repoussant par en dessous.
• Nettoyez le plan de travail dans la zone de coupe.
• Coller immédiatement le joint d'étanchéité autocollant d'un côté livré sur la partie inférieure du plan de travail, le long du bord extérieur de la vitrocéramique. Ne pas l'étirer. Le point de jonction doit se trouver au milieu d'un côté. Après avoir mesuré la longueur (laissez quelques mm), poussez fermement les deux extrémités l'une contre l'autre.

Raccordement électrique

Avant le branchement, il convient de vérifier si la tension nominale de l'appareil, c'est-à-dire la tension indiquée sur la plaque signalétique, concorde avec la tension du secteur. La plaque signalétique est située sur le revêtement inférieur du plan de cuisson.

La tension du corps de chauffe est AC230V\~. L'appareil fonctionne également sans problème sur les anciens réseaux AC220V\~.

Le raccordement au réseau du plan de cuisson doit être effectué de manière à prévoir un coupe-circuit sur tous les pôles avec une ouverture des contacts d'au moins 3 mm, par ex. un disjoncteur, disjoncteur différentieloufusible.

Le câble de raccordement au réseau électrique doit être de type H05VV-F ou supérieur.

Le raccordement doit être effectué conformément au schéma. Les pontages doivent être effectués en fonction du schéma de câblage. Le conducteur de la terre est relié à la borne ⏻. Le fil du conducteur de terre doit être plus long que les fils de phase.

Les raccordements des câbles doivent être effectués conformément aux prescriptions et les vis des bornes doivent être serrées à fond.

Enfin, le câble de raccordement doit être sécurisé avec la pince de décharge de traction et le revêtement être fermé en appliquant une pression ferme (encliqueter).

Avant la première mise en marche, il faut retirer les éventuels films protecteurs ou étiquettes adhésives de la surface vitrocéramique ou de l'encadrement.

Après le raccordement à l'alimentation électrique, toutes les zones de cuisson doivent être successivement mis en service brièvement à puissance maximale afin de vérifier leur bon fonctionnement.

Service après-vente

au chapitre «Que faire si ...» sont rassemblées les sources d'anomalie les plus fréquentes, auxquelles vous pouvez remédier vous-même.

Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, femeture du magasin où vous avez effectué l'achat ...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après vente.

Signalez au service après-vente le modèle, le numéro PNC et le S-No (numéro de série), que vous trouverez sur la plaque signalétique située sur votre appareil.

Afin de répondre rapidement, nous vous recommandons de noter ces informations à cet endroit:

Sous réserve de modifications
