MODE D'EMPLOI BI643YAP BOMPANI

Notre objectif est de vous offrir des produits de qualite supérieure qui sont au-delà de vos attentes. C'est pourquoi nous les fabriquons dans des infrastructures modernes soignement et particulièrement testees pour leur qualite.

Ce manuel contient toutes les informations nécessaires à l'utilisation de cet apparéil concu avec une technologie de pointe, en toute confiance et efficacité.

Avant de commencer à utiliser nos apparèils, nous vous suggérons de dire ce guide, qui contient tous les renseignements de base pour leur installation, leur entretien, ainsi que leur utilisation. Pour l'installation, veuillez contacter le service agréé le plus proche.

Déclaration de conformité CE

Cette table de cuisson a ete conque pour etre utilise quinquement a des fins de cuisson. Toute autre forme d'utilisation (le chauffage d'une piece par exemple) est inappropriee et dangereuse.

• Cette table de cuisson a ete conque, construite, et commercialisee conformement aux:
• Consignes de sécurité de la directive 2009/142/CE portant sur le « gaz »;
• Consignes de sécurité de la directive 2006/95/CE portant sur la « basse tension»,
• Consignes de sécurité de la directive 2004/108/CE portant sur l'« EMC »;
• Consignes relatives à la directive 93/68/CE.

TABLE DES MATIÈRES

1. PRÉSENTATION ET DIMENSIONS DU PRODUIT
   2.AVERTISSEMENTS
2. INSTALLATION ET PREPARATION À L'UTILISATION
3. INSTALLATION DU FOUR
4. NETTOYAGE ET ENTRETIEN
5. SERVICE APRES-VENTE ET TRANSPORT

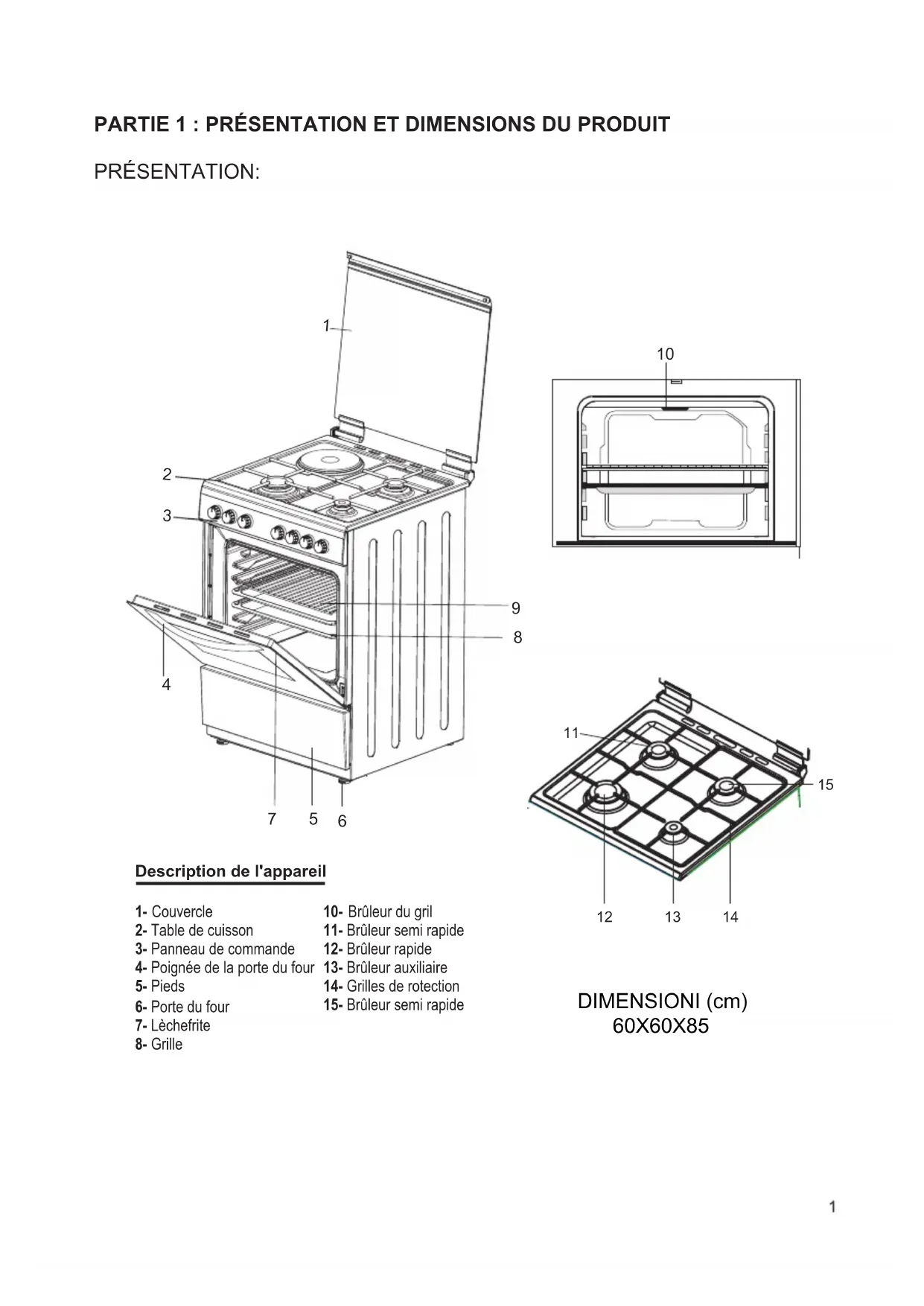

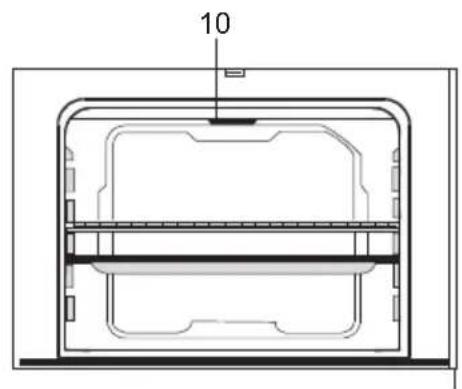

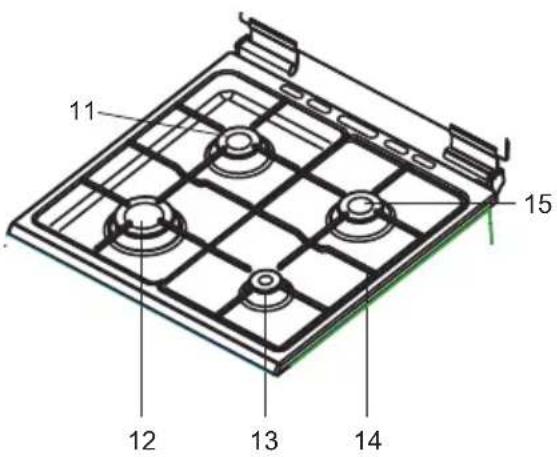

Description de l'appareil

1-Couvercle

10- Bruleur du grill

2- Table de cuisson

11- Bruleur semi rapide

3- Panneau de commande

12- Bruleur rapide

4-Poignee de la porte du four

13- Bruleur auxiliaire

5-Pieds

14- Grilles de rotection

6- Portedou four

15- Bruleur semi rapide

7-Lèchefrite

8-Grille

DIMENSIONI (cm) 60X60X85

2. CONSIGNES DE SECURITÉ

LISEZ INTEGRALEMENT ET ATTENTIVEMENT CES INSTRUCTIONS AVANT DE COMMENCER A UTILISER VOTRE APPAREIL. GARDEZ BIEN CE MANUEL CAR VOUS POUVEZ LE CONSULTER EN CAS DE BESOIN.

CE MANUEL EST CONC U POUR ETRE UTILISE PAR PLUSIEURS MODELES. CERTAINS FONCTIONNALITES DECRITES DANS CE MANUEL PEUVENT ETRE INACTIVES AVEC VOTRE VERSION. LORS DE LA LECTURE DU GUIDE DE L'UTILISATEUR, FAITES ATTENTION AUX CHIFFRES.

Consignes de sécurité générales

• Cet apparéil ne peut être utilisé par les enfants âgés d'au moins 8 ans et les personnes ayant des capacités physiques, sensorielles ou mentales limitées ou manquant la connaissance et l'expérience requise qu'après unelication des risques auxquels ils s'exposent. Les enfants ne doivent pas jouer avec l' apparéil. Les opérations de nettoyage et d'entretien effectués par les enfants doivent se faire sous la supervision d'un responsable.
• AVERTISSEMENT: Pendant l'utilisation, cet apparéil ainsi que ses autres parties deviennent chauds. Il faut éviter de toucher les parties chauffantes. Les enfants âgés de moins de 8 ans ne doivent pas être laissés sans surveillance pres de l' apparéil.
• AVERTISSEMENT: La cuisson des aliments contenant de l'huile ou de la graisse sans surveillance peut provoquer un incendie. N'ESSAYEZ jamais d'éteindre le feu avec de l'eau. En cas d'incendie, éteindre l'appareil et couvrir la flamme par exemple avec un couvercle ou une couverture anti feu.
• AVERTISSEMENT: Risque d'incendie: Ne rangez pas des objets sur les surfaces de la plaque à cuisson.

• AVERTISSEMENT: Si la surface est fissurée, éteignez l'appareil pour éviter tout risque de chocolélectrique.

• Pour les plaques à couvercle, tout déversement doit être enlevé du couvercle avant l'ouverture de la plaque. Avant de poser le couvercle, il faut s'assurer que la surface de la plaque s'est refroidie.

• Cet apparéil ne doit pas être actionné par une minuteurie externe ou par une télécommande séparée du système.

• Dans l'optique d'empêcher le basculement de l'appareil, des supports de stabilisation doivent être installés.

• Au cours de l'utilisation, l'appareil devient chaud. Il faut éviter de toucher les éléments chauffants qui se trouvent dans le four.

• Pendant l'utilisation, les manches peuvent également devenir chaudes.

• N'utilisez pas les produits abrasifs ou des grattoirs métalliques pour nettoyer la vitre du four ou toute autre surface puisqu'ils peuvent rayer la surface, ce qui peut entraîner l'éclatement de la vitre ou la destruction de la surface.

• N'utilisez pas les nettoyeurs à vapeur pour laver votre apparéil.

• AVERTISSEMENT: Assurez-vous que l'appareil est eteint avant d'effectuer le remplacement d'ampoule pour prevenir le risque de chic electrique.

-ATTENTION: Les parties accessibles peuvent devenir chaudespendant l'utilisation. Les enfants doivent toujours être tenus à l'écart.

• La fabrication de votre apparéil respecte toutes les normes et réglementations nationales et internationales en vigueur en la matière.

• Les travaux de maintenance et d'entretien doivent être effectuels exclusivement par des techniciens qualifiés. Les travaux de réparation et d'entretien effectuels par des personnes non qualifiés vous exposer à des dangers. Il est fortement déconseilé de modifier les specifications de l'appareil de chaque manière que ce soit.

• Avant l'installation, assurez-vous que les conditions de distribution locale (nature du gaz et de la pression à gaz, tension et fréquence de l'électricité) et les caractéristiques de l'appareil sont compatibles. Les conditions d'ajustement de cet apparéil sont indiquées sur l'étiquette.

• ATTENTION: Cet apparéil est conçu uniquement pour la cuisson des alimentés et est à usage domestique. Il ne doit par conséquent pas être utilisé à d'autres fins. A titre d'exemple déconseillé, il ne doit pas être utilisé dans un environnement commercial ou pour le rechauffage d'une salle.

• N'essayez pas de soulever ou de déplacer l'appareil en tirant sur la manche.

• Cet apparéil n'est pas connecté à un dispositif de d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règes d'installation en vigueur. Une attention particulière doit être accordée aux exigences concernant la ventilation.

• Si au bout de 15 secondes le brûleur ne s'est pas allumé, arrêtez l'appareil et ouvre la porte de la cuisine et/ou attendez au moins une minute avant d'essayer de le rallumer à nouveau.

• Ces instructions ne sont valides que si le symbole du pays apparait sur l'appareil. Si le symbole du pays n'apparait pas sur l'appareil, il importe de se reférer aux instructions techniques qui fournissant les informations nécessaires relatives aux conditions d'utilisation particulières.

• Toutes les mesures de sécurité possibles ont ete prises pour garantir voe securite. Puisque la vitre peut se casser, vous neez faire attention de la gratter pendant le nettoyage. Evitez de frapper les accessoires sur la vitre.

• Assurez-vous que le cable d'alimentation n'est pas coincide. Si le cable d'alimentation est endommaged, il doit être remplaced par le fabricant, son représentant ou par tout technician qualifié afin de prévenir tout danger.

• Lorsque la portedu four est ouverte, ne laissez pas les enfants grimper sur la porte ou s'y asseoir.

Avertissements d'installation

• N'utilisez l'appareil que lorsque l'installation est terminée.

• L'appareil doit être installé et mis en service par un technicien qualifié. Le fabricant décline sa responsabilité pour tout dommage resultant du remplacement ou de l'installation de l'appareil par un technicien non qualifié.

• Lorsque vous ouvrez l'emballage de l'appareil, rassurez-vous qu'il ne s'est pas endommagé pendant le transport. En cas de défaut, n'utilise pas cet apparéil et contactez directement le service d'entretien/agree. Puisque les matériaux utilisés pour l'emballage (nylons, agrafeuses, polystyrene, ...) peuvent nuir aux enfants, ils doivent être jetés immédiatement.

• Protégéz votre apparéil contre les effets atmosphériques. Ne l'exposez pas au soleil, à la pluie, à la neige.

• Les matériaux entourant l'appareil (le boîtier) doivent être capables de supporter une température minimale de 100^ .

Lors de l'utilisation

• Lors de la première mise en marche de votre four, l'odeur des matériaux d'isolation et des éléments de chauffage se dégagera. Ainsi, avant d'utiliser votre four, faites le fonctionner à vide à sa température maximale pendant 45 minutes. Vous doivent également vous assurer que la salle dans laquelle est installé l'appareil est bien ventilée.
• Au cours de l'utilisation, les surfaces internes et externes du four deviennent chaudes. Lors de l'ouverture de la porte du four, placez-vous en arrêté pour éviter la chaude vapeur qui s'y dégage. Il peut y avoir des risques de brûlures.
• Ne placez pas les matériaux inflammables ou combustibles dans le four ou a proximé du four pendant son fonctionnement.

• Toujours utiliser les gants de cuisine pour retarder et remplacer les alimentés dans le four.

• Ne jamais laisser le four sans surveillance lors de la cuisson avec des huiles fluides. En cas d'extreme chauffage, l'huile peut s'enflammer. Ne versez jamais de l'eau sur les flammes qui sont causées par de l'huile. Posez le couvercle de la marmite ou de la casserole qui a pris feu pour écouffer les flammes tout en veillant à eteindre l'appareil.

• Toujours poser les marmites au centre de la zone de cuisson et positionner les poignées de telle ensigne qu'ils ne puissant pas gérer.

• Si vous ne doivent pas utiliser l'appareil pendant un bon bout, éteignez-le. Maintenez le système de commande central eteint. De même, veuillez fermer le robinet du gaz.

• Assurez-vous toujours que les boutons de commande de l'appareil sont toujours en position « 0 » lorsqu'elle n'est pas utilisé.

• La grille s'incline lorsqu'elle est retiree. Veillez a ce que le liquide chaud ne coule pas.

• ATTENTION: L'utilisation de la plaque à cuisson à gaz produit la chaleur, l'humidité et les produits de la combustion dans la piece au sein de laquelle est installé l'appareil. Assurez-vous que la cuisine est bien ventilée. Lorsque l'appareil fonctionne, laissez les ouvertures ouvertes ou bien installez un dispositif de ventilation mécanique (hotte aspirante mécanique).

• Une utilisation prolongée de l'appareil peut nécessiter une aération supplémentaire, à titre d'exemple, l'ouverture d'une fenêtre ou l'augmentation du niveau de la ventilation mécanique si installée.

• Maintenez la porte du four ouverte. Il faut également toujours utiliser le bouclier déflecteur de la grille qui vous est fourni par le fabricant. Ne jamais utiliser le brûleur de grille lorsque la porte du four est fermée.

• ATTENTION: Les couvercles en verre peuvent se casser lorsqu'ils sont chauffés. Éteignez tous les brûleurs avant de fermer le couvercle. Attendez que la surface de la plaque à cuisson se refroidisse avant de fermer le couvercle.

• Lorsque la porte ou le tiroir du four est ouvert, ne rien poser au dessus. Vous pouvez déséquilbrer votre apparéil ou casser le couvercle.

• Ne posez pas les objets lourds ou inflammables (nylon, sac en plastique, papier, habit...) dans le tiroir. Les ustensiles de cuisine faits en plastique en font également partie (les manches).

• N'accrochez pas les serviettes, lingerie ou vêtements sur l'appareil.

Pendant le nettoyage et l'entretien

• Toujours eteindre l'appareil avant d'effectuer des operations de maintenance et d'entretien. Voupez le faire apres avoir debranché l'appareil ou eteint les principaux commutateurs.

• Ne retirez jamais les boutons de commande pour nettoyer le panneau de commande.

DANS L'OPTIQUE DE MAINTENIR L'EFFICACITE ET GARANTIR LA SECURITE DE VOTRE APPAREIL, NOUS VOUS RECOMMANDONS DE TOUJOURS UTILISER LES PIECES D'ORIGINE ET D'APPELER NOS REPRESENTANTS EN CAS DE BESOIN.

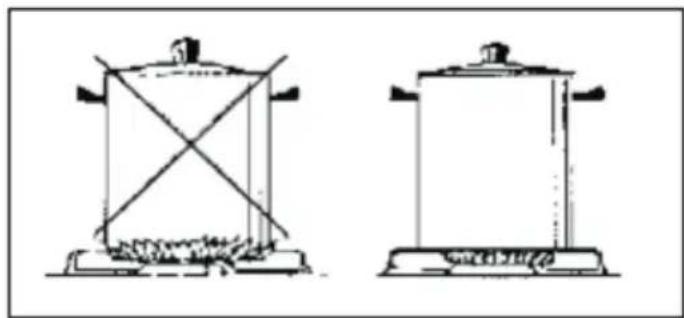

• Toujours poser les ustensiles de cuisson au centre de la zone de cuisson et positionner les poignées de telle sorte qu'elles ne puissant pas gérer ou être attrapées par un enfant.
• N'utilisez pas les zones de cuisson avec des casseroles vides ou sans casseroles.
• Sur les plaques électriques, utilisez uniquement des ustensiles à fond plat.
• Sur les dessus vitro et inductions, ne coupez pas du pain sur le verre. Le plan de travail en verre ne doit pas etre utilise comme surface de travail. Faites attention de ne pas poser sur la dessus des recipients qui pouraient abimer le verre. Des reçipients ayant des bords tranchants peuvent rayer la surface du dessus et l'endommager. Un conseil, essuyez systématiquement le dessous des casseroles avec un chiffon avant de les poser sur la surface en verre, ceci afin d'enlever des microparticules sous le récipient, qui risqueraient de rayer le verre.
• Sur les dessus vitro, utilisez uniquement des ustensiles à fond plat.
• Sur les dessus induction, utilisez uniquement des ustensiles à fond plat spécifiques pour l'induction (indiqued sous l'ustensile par le Fabricant)
• Il est possible que vous entendiez un petit bruit à la mise en marche d'une zone de cuisson.
• Les utilisateurs qui utilisent un pacemaker implanté, doivent tener la partie supérieure de leur corps à au moins 30 cm des zones de cuisson à induction allumées.
• Si vous n'avez pas l'intention d'utiliser la cusinière pendant une longue période, nous vous conseillons de la débrancher électriquement. Veillez aussi fermer en même temps le robinet de gaz (pour les cusinières gaz).
• Si vous ne vous servez pas pendant un certain temps des vos plaques électriques, il sera nécessaire demettre un peu d'huile dessus afin d'éviter qu'elles ne rouillent (plaque en fonte)
• Assurez-vous toujours que les manettes de commande de la cuisine sont toujours à la position « 0 » lorsqu'la cuisine n'est pas utilisé.

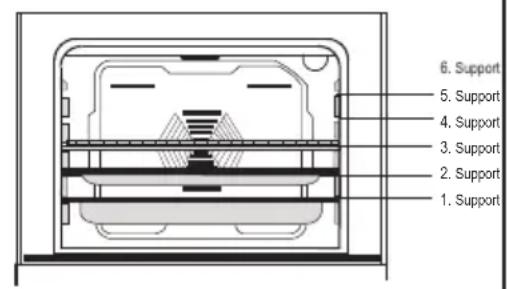

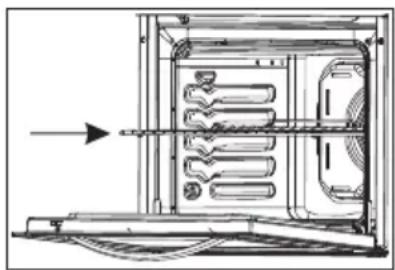

• Positionnez bien les grilles du four dans les glissières laterales prévues à cet effet, sinon quand vous tirerez sur les grilles, elles pourront s'incliner, et le liquide chaud contenu dans les ustensiles de cuisson pourrait couler ou vous brûler.
• Certaines cuisinières avec four électrique sont équipées d'un ventilateur tangentiel. Ce ventilateur fonctionne pendant la cuisson. L'air est expulsé à travers des orifices entre la porte du four et le bandeau de commande.
  Le ventilateur peut continuer à fonctionner après l'arrêt du four pour aider les commandes à refroidir : ne vous inquiétez pas.
• ATTENTION: L'utilisation d'une cusinière gaz produit de la chaleur, de l'humidité, des odeurs et des produits de la combustion gaz dans la piece au sein de laquelle est installée la cusinière. Assurez-vous que la cuisine est bien ventilée lorsque la cusinière fonctionne, laissez les ouvertures ouvertes ou bien installez un dispositif de ventilation mécanique (du type hotte aspirante).
• Une utilisation prolongée de la cusinière peut nécessiter une aération supplémentaire, à titre d'exemple l'ouverture d'une fenêtre ou l'augmentation du niveau de la ventilation mécanique si installée.
• Si vous utilisez le grill gaz (suivant modèle), il est impératif de laisser la porte ouverte, et demettre en place la tôle de protection (pour le bandeau et les manettes) fournie avec la cusinière. Ne jamais utiliser le grill gaz lorsque la porte du four est fermée (Cuisinières gaz avec grill gaz).
• Si vous utilisez le grill électrique (suivant modèle), la porte du four devra être fermée (Cuisinière avec four électrique).
• ATTENTION: Les couvercles en verre peuvent se briser sous l'effet de la chaleur.
  Avant de refermez le couvercle, fermez tous les brûleurs ou zones de cuisson et laissez la surface du plan de cuisson refroidir.
• Lorsque la porte du four ou le tiroir sous-four est ouvert, ne rien poser dessus et ne laissez pas les enfants grimper sur la porte ou s'y asseoir. Cela pourrez déséquilibrer votre cuisinière et casser le couvercles (d'ou la nécessité demettre en place les fixations anti-basculement).
• Ne rangezaucun objets lourds ou inflammables (nylon, sac en plastique,papier, habit...) dans le tiroir placé sous le four. Les ustensiles de cuisine en plastique en font également partie (ainsi que les manches d'ustensiles).
• Ne pas séchez de serviettes, éponges ou vêtements dans ou sur la cuisine ainsi que sur la poignée du four.

Pendant le nettoyage et l'entretien

• Arrêtez toujours le fonctionnement de la cusinière avant le nettoyage ou l'entretien, en la débranchant, ou en éteignant l'interrupteur principal.
• Ne retirez jamais les boutons de commande pour nettoyer le panneau de commande.
  N'tilisez jamais de nettoeur vapeur pour nettoyer les éléments de la cuisineire.

DANS L'OPTIQUE DE MAINTENIR L'EFFICACITE ET GARANTIR LA SECURITE DE VOTRE APPAREIL, NOUS VOUS RECOMMANDONS DE TOUJOURS UTILISER LES PIECES D'ORIGINE ET D'APPELER NOS REPRESENTANTS EN CAS DE BESOIN.

Partie 3 : INSTALLATION ET PREPARATION À L'UTILISATION

Ce four moderne, fonctionnel et pratique, fabriqué avec lesassage pieces et matériaux, saura répondre à vos besoin sous tous les aspects. Vous devez direce manuel afin de ne pas rencontres de problèmes dans le futur, et afin de pouvoir obtaining des résultats satisfaisants. Les renseignements suivants sont les regles requises pour une installation et un service corrects. Ilis doivent particulierement etre lus par le technicien qui doit installer I'appareil.

Coordonnées du service agréé pour l'installation de votre four.

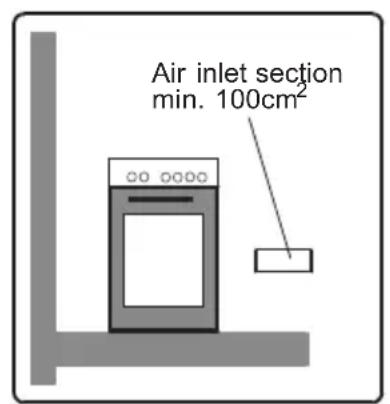

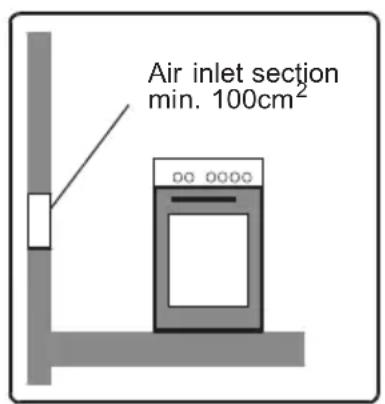

ENVIRONNEMENT D'INSTALLATION DE L'APPAREIL

Viete four doit ettre installe et utilise a un endroit ou il y aura tous une ventilation. Pendant son fonctionnement, cet appeareil necessite 2m3/h d'air par kw. Il doit y avoir une ventilation naturelle suffisante pour que le gaz puisse etre utilisé dans cet environnement. Le flux d'air moyen doit enter par les trous d'air ouverts sur les parois ouvertes vers l'extérieur.

Figure 1

Figure 2

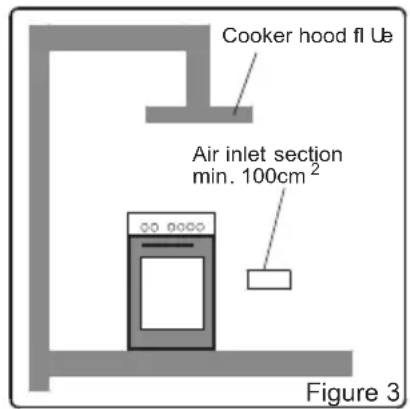

Ces trou d'air doivent avoir au moins une section transversale de 100cm efficace pour la transition de l'air (un trou d'air ou plus peut être ouvert.) Ce(s) trou(s) doit(ven)t être ouvert(s) pour ne pas être obstrués). Illes doivent de préférence être situés tout pres du fond et à l'opposé des fumées qui s'échappent des gaz brûlés qui ont été vidés. S'il s'avéré impossible d'ouvrir ces ventilations à partir de l'emplacement où l'appareil est installé, l'air requis peut également être obtenu à travers la piece voisine, pourvu que cette piece ne soit pas une chambre à coucher ou un endroit dangereux. Dans ce cas la « piece voisine » doit également être aérée comme requis.

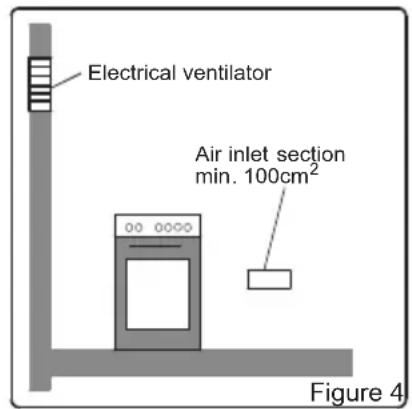

Echappement des gaz brûlés de l'environnement

Les cusinières à gaz émettent le gaz brûlé directement vers l'extérieur ou à travers les hottes d'échéppement branchées à une cheminée qui donne directement à l'extérieur. S'il n'est pas possible d'incluter une hotte de cusinière, installez un ventilateur électrique sur la fenêtre ou le mur ouvert vers l'extérieur. Le ventilateur électrique doit pouvoir changer l'air de la cuisine 4-5 fois son propre volume d'air par heures.

Partie 4 : INSTALLATION DU FOUR

Il existe quelques facteurs auxquels vous doivent注意 attention lors de l'installation du four. Soyez très attentif lors de l'installation du four. Tenez compte des consignes suivantes afin d'éviter tout problème et/ou toute situation dangereuse.

La cusinière peut être placee pres d'un autre meuble de telle facon que la hauteur du meuble ne dépasse pas la hauteur de la table de cuisson de la cusinière. Veillez à ne pas la placer pres d'un réfrigerateur, à ce qu'il n'y ait pas matieres flammables ou inflammables comme les rideaux, les chiffons imperméables...etc. qui poursaient prendre feu rapidement. Prévoyez un espace d'environ 2cm tout autour de l'appareil pour la circulation de l'air. Le meuble proche du four doit être fabriqué avec un matériel résistant à une température attignant 80^ . Si le meuble de cuisine est plus haut que la table de cuisson du four, il doit y avoir un espace d'au moins 10cm entre leurs cotés. Les hauteurs minima à partir de la table de cuisson et des étagères, de la hotte avec ventilateur au-dessus du four, sont indiquées ci-dessus. Ainsi, la hotte de cusinière doit être à au moins 650mm de hauteur de la table de cuisson. S'il n'y a pas de hotter, la hauteur ne doit pas être inférieure à 700mm. 4

RéGLAGE DES PIEDS

Votre cuisiniere possede 4 pieds reglables. Aprese avoir installe le four ou il sera utilise, verifie s'il est en equilibre. Si ce n'est pas le cas, vous pouze proceder a un reglage de ses pieds en les tournant dans le sens horaire. Vous pouze hausser l'appareil de 5mm maximum grace a ses pieds. Si les pieds sont correctement regles, vous ne devez pas deplacer l'appareil en le tirant, mais en le foulevant de preference.

RACCORDEMENT AU GAZ

La connexion du gaz doit respecter les standards et la reglementation applicables dans la localité et sur le plan international. Vous trouvez l'information relative aux types de gaz appropriés et les injecteurs de gaz appropriés dans le tableau des caractéristiques techniques. Si la pression des gaz utilisés est différente des valeurs en vigueur dans votre localité, il peut s'avérer nécessaire de monter un régulateur de pression disponible sur l'alimentation en gaz. Nous vous recommendons de contacter le service/agree afin d'effectuer ces réglages.

Si la connexion de gaz a ete faite a travers un tuyau flexible relié à l'alimentation en gaz de l'appareil, elle doit egetement est fixee par un collier. Connectez voire appareil a la ressource de gaz avec un tuyau court et durable. La longueur maximale autorise du tuyau est 1,5m. Le tuyau qui achemine le gaz vers l'appareil doit etre chang (1) une fois par an pour assurer la securite.

Points à vérifier pendant le montage du tuyau flexible

Le tuyau doit être éloigné des endroits susceptibles de chauffer à des températures excédant 500 degrés Celsius. Le tuyau ne doit pas être tordu ou plie. Il doit être loin des recoins tordus, des objets mobiles, et ne doit pas être defaillants. Avant de procéder au montage, vérifie un évientuel défaut de production. ÀpRES avoir allumé le gaz, vérifie tous les tuyaux et points de connexion avec de l'eau ou un fluide savonnoux pour voir s'il y a fuite. Evitez d'utiliser une flamme neue pour vérifier les fuites de gaz. Aucune composante métallique utilisée pendant la connexion du gaz ne doit être rouillée. Verifiez également les dates d'expiration des composantes utilisées.

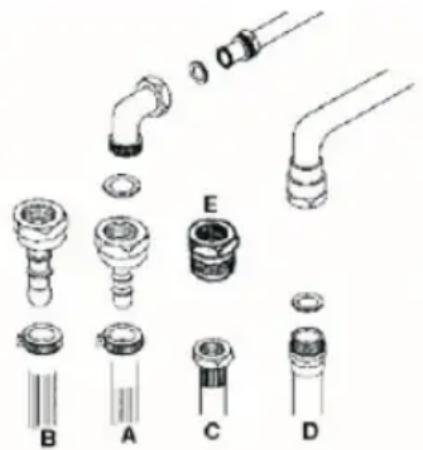

Points à vérifier pendant le montage du tuyau fixe

Pour procéder au montage d'une connexion au gaz fixe (connexion de gaz effectué à l'aide d'un écrou par exemple), il existe différentes méthodes utilisées dans différentes régions. Les pieces les plus elles ont déjà été fournies avec votre apparéil. Toutes les autres pieces peuvent être fournies en pieces détachées.

Pendant les connexions, assurez-vous que l'écrou de la rampe d'alimentation en gaz reste fixe pendant la rotation. Pour une connexion sécurisée, utilisez des clés de taille appropriée. Pour toutes les surfaces existantes entre les différentes composantes, veillez toujours utiliser les joints fournis. Les joints utilisés doivent également avoir été approvés dans une telle opération de connexion de gaz. Évitez d'utiliser les joints de plomberie pour connecter le gaz.

N'oubliez pas que la connexion de cet apparéil au gaz a été prévue dans le pays pour lequel il a été fabriqué. Le principal pays de destination figure sur le couvercle arrêté de l'appareil. Si vous avez à vous en servir dans un autre pays, n'importe qu'elle connexionprésentée dans l'illustration ci-dessous peut être requise. En pareille situation, entrez en contact avec les autorités locales pour en être moins édifié.

Il est recommandé de contacter le service agréé pour être en mesure d'effectuer les connexions de gaz de façon appropriée et conformément aux standards de sécurité.

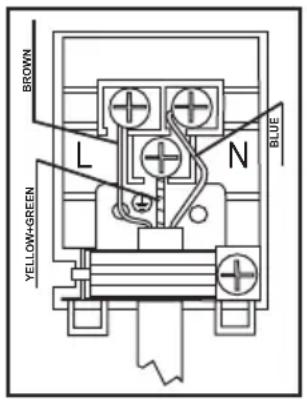

BRANCHEMENT ÉLECTRIQUE ET SECURITÉ

TTous les fours autostables dotés de bornes de connexion permanente avec bloc de branchement.

L'appareil doit être installé par une personne qualifiée conformément à la toute récente édition des règlements IEE en vigueur dans le pays de destination et en conformité avec les consignes du fabricant. L'appareil ne prévoitaucun moyen de débranchement à partir de l'alimentation. Un moyen de débranchement de l'alimentation secteur avec un dispositif de séparation de contact dans tous les pôles qui assurent la déconnexion complète dans les conditions III de la catégorie de survoltage doit être intégré dans les cables fixés conformément aux règles de câblage.

Le moyen de débranchement doit être à portée de main après l'installation

Le four combiné 60x60 (four electrolyque avec plaque à gaz et une plaque chauffante) n'ont aucun cordon d'alimentation.

Tout pres du bloc de branchement, il existe un plan électrique auquel il convient de se référer pendant le branchement du cordon d'alimentation.

220-240V\~

Avertissement: Avant de pouvoir acceder à la borne, tous les circuits d'alimentation doivent être débranchés

Utiliser uniquement un cable sous gaine ordinaire de chlorure de polyvinyle (désignation du code 60227 IEC 53). Connectez le cable d'alimentation de la section appropriée :

Ne jamais rien laisser posé sur la porte ou le tiroir lorsque le four est ouvert. Vous risqueriez de déséquilibrer le four ou de casser le couvercle.

Ne pas placer d'objets lourds ou inflammables, (nylon, sacs en plastique, papier, chiffon, etc.) sur le tiroir du bas.

Débranchez l'appareil et fermez le robinet à gaz lorsque vous n'utilise pas l'appareil.

Protégéz votre apparéil contre les effets atmosphériques. Ne pas l'exposer aux effets tels que le soleil, la pluie, la neige, la poudre, etc.

	Connexion monophasé 220-240 V~ H05 VV-F
	50x50 four à gaz avec table de cuisson à gaz	Double modulo combiné 60x60 à essence (four électrique avec table de cuisson à gaz)	Double modulo combiné 50x50 à essence (1 four électrique avec table de cuisson à gaz et 1 plaque chauffante électrique)
Câble Compartiment croisé	3x1 mm² 3x1,5 mm	3x2,5 mm	2

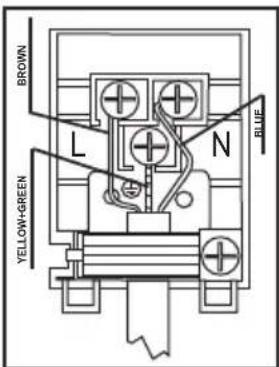

IMPORTANT:

Les couleurs des fiches de raccordement respectent le code suivant:

VERT et JAUNE. TERRE

BLEU .NEUTRE

MARRON ou ROUGE.........PHASE

50x60 four à gaz entier avec table de cuisson à gaz, avec table de cuisson à gaz et une plaque chauffante et un four électrique 60x60 avec table de cuisson à gaz pour jours de type autostable avec cable d'alimentation et fiche

L'appareil doit être installé par une personne qualifiée conformément à la toute recente édition des règlements IEE et en conformité avec les consignes du fabricant.

Le cable d'alimentation de type H05VV-F doit être utilisé. Les dimensions du cable doivent être conformes au tableau ci-dessus.

Pendant le branchement électrique, respectez les consignes prescrites dans le manuel d'utilisation. Le conducteur de terre doit être connecté à la borne de terre. Vous doivent securiser le cordon d'alimentation avec une isolation appropriée à raccorder à la source d'alimentation pendant le branchement. S'il n'este pas de sortie électrique de terre appropriée et conforme aux régulations sur le lieu d'installation, contactez immédiatement notre service agréé. La sortie électrique de terre doit être prés de l'appareil. Ne jamais utiliser de rallonge. Le cable d'alimentation ne doit pas toucher les surfaces chaudes du produit. Si le cable est endommagé, contactez le Service agréé pour le faire replacer. Les connexions ELECTriques erronées peuvent endommager votre apparéil et être dangereuses pour votre sécurité, ce qui annule ainsi votre garantie. L' apparéil a été conçu pour fonctionner sous un courant électrique de 230V 50Hz. Si le réseau électrique est différent de la valeur indiquée, contactez immédiatement votre service agréé.

Diagramme de branchement électrique

Le cordon d'alimentation doit etre eioigne des surfaces chaudes de l'appareil. Sinon, il va s'endommager et occasionner un court-circuit. Le fabricant decline sa responsabilité face a toute forme de dommage et de pertes provoques par un mauvais branchement effectue par une personne non agreee.

Pour plus de protection, un sectionneur de pole avec une ouverture de contact d'au moins 3,0 mm et de 32A avec retardement doit être installé à l'intérieur du circuit d'alimentation.

AVERTISSEMENTS ET MESURES GENÉRAUX

La fabrication de votre apparéil obèit aux standards et à la réglementation applicables dans votre localité et sur le plan international. Les travaux d'entretien et de réparation doivent être effectués uniquement par des techniciens agrésés. Les travaux d'installation et de réparation réalisés sans suivre les instructions peuvent représentier un danger.

Lorsque l'appareil est utilisé, ces surfaces extérieures chauffent. Les surfaces internes du four, et les sorties de conduit de fumée sont pratiquement chaudes. Meme si l'appareil est eteint, ses parties conservent leur chaleur pendant une période donnée. Evitez de toucher aux surfaces chaudes, et tenez les enfants à l'ecart. Ne pas laisser la cusinière sans surveillance lors de la cuisson d'huiles liquides ou solides. Des conditions de chaleur extrme peuvent dans ces conditions donner lieu à un incendie. Ne versez jamais d'eau sur des flammes generées par de l'huile. Couvrez la casserole ou la poele avec son couvercle afin détouffer la flamme, puis eteindre la cusinière. Les boutons de réglage du four et de la chaleur doivent etre régles pour la cuisson au four. Sinon, le four ne fonctionnera pas. Ne jamais rien laisser posé sur la porte ou le tiroir lorsquils sont ouverts. Vous risqueriez de déséquilibrer le four ou de casser le couvercle. Ne pas placer d'objets lourds ou inflammables, (nylon, sacs en plastique, papier, chiffon, etc.) dans le tiroir inférieur. Cette mise en garde vaut aussi pour les ustensiles de cuisine avec accessoires en plastique (poignées). Debranchez l'appareil du réseau électrique et fermez le robinet à gaz lorsque vous n'utilise pas l'appareil. Protégez votre appareil contre les effets atmosphériques. Ne pas l'exposer aux effets tels que le soleil, la pluie, la neige, la poudre, etc. N'oubliez pas que le present apparéil a été fabriqué pour être utilisé à l'intérieur.

CONVERSIONS DE GAZ

Attention : Les procedures suivantes doivent être réalisées par un technician qualifié.

Votre apparéil a été concu pour fonctionner avec du gaz GPL. Les brûleurs peuvent être adaptés à différents types de gaz, en remplaçant les injecteurs correspondants et en ajustant la longueur de flamme minimale adaptée au gaz utilisé. Pour cette raison, les étapes ci-après doivent être suivies:

Changement d'injecteurs:

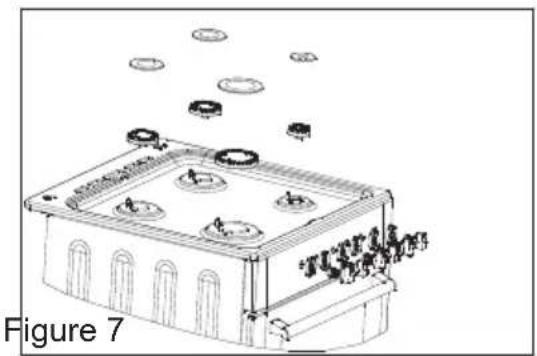

Brûleurs de la table de cuisson:

Coupez l'alimentation de gaz et le courant électrique. Retirez le couvercle de table de cuisson et l'adaptateur. Dévissez les injecteurs. Utilisez à cet effet une clé de 7 mm. Remplacez l'injecteur en utilisant un autre parmi certains qui ont été prévus dans les pièces de rechange, avec des diamètres correspondants adaptés au type de gaz à utiliser, en fonction du diagramme d'information (également fourni).

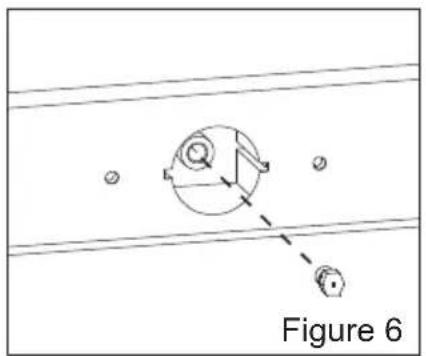

Injecteurs du four/gril :

Les injecteurs du four et du grill sont montés par une vis unique placée au bout du brûleur. Pour les brûleurs du grill, cette vis est déjà visible. Enlevez la vis, tirez le brûleur du grill vers vous pour voir l'injecteur se dresser sur la surface arrière de la cavity du four.

Pour les brûleurs, ouvre le compartment du tiroir pour voir la vis de fixation qui se trouve sur le brûleur. Enlevez la vis, déplacez le brûleur en diagonale et l'injecteur apparaitra sur le côte arrêté de la boîte du brûleur.

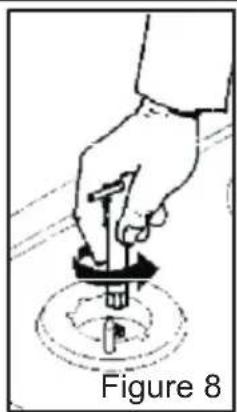

Enlevez les injecteurs en utilisant une clé de 7 mm et remplacez l'injecteur en utilisant un autre parmi ceux qui ont été prévus dans les pieces de rechange, avec des diamètres correspondants adaptés au type de gaz à utiliser, en fonction du diagramme d'information (également fourni).

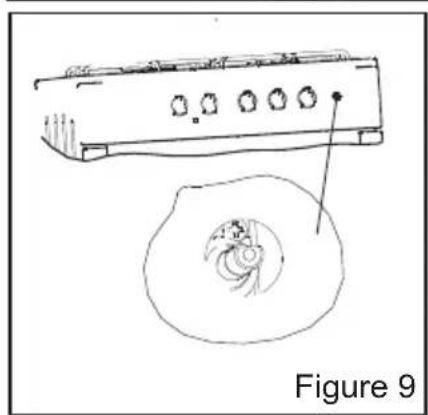

Réglage de la position de flamme réduite :

La longueur de la flamme à la position minimale peut s'ajuster à l'aide d'une vis plate située sur le robinet. Pour les robinets avec FFD, la vis se trouve sur le côté de la tige du robinet. Pour les robinets sans FFD, la vis se trouve à l'intérieur de la tige du robinet. Pour que le réglage visant à réduire la flamme soit plus facile, nous vous conseillons de déplacer le panneau de commande (et le microrupteur, le cas échéant). La position de la vis de dérivation doit être desserrée pendant la transformation du GPL au NG. Lors de la transformation de NG à LPG, cette même vis doit être resserrée. Assurez-vous que l'appareil est débranché du courant électrique et que l'alimentation de gaz est ouverte. Pour déterminer la position minimale, allumez les brûleurs et laissez-les à la position minimale. Enlevez les boutons parce que les vis ne sont accessibles que lorsque les boutons et les mastics sont enlevés. À l'aide d'un petit tournevis, serrez ou desserrez la vis de dérivation de 90^ environ. Lorsque la flamme a atteint une longueur d'au moins 4 mm, le gaz est bien réparti. Assurez-vous que la flamme ne s'éteint pas en passant de la position maximale à la position minimale. Créez un vent artificiel avec votre main en direction de la flamme pour voir si celle-ci est stable. Pour le brûleur du four, faites-le fonctionner à la position minimale pendant 5 minutes. Ouvrez et reférerza la porte du four 2 à 3 fois pour vérifier la stabilité de la flamme du brûleur.

Changement du tuyau d'alimentation en gaz:

Pour certains pays, le type d'alimentation en gaz peut être différent des gaz NG/GPL. Dans ce cas, enlevez les composantes de connexion actuelles et les écrous (le cas échéant) et connectez la nouvelle alimentation en gaz en conséquence. Dans toutes les conditions, toutes les composantes utilisées dans les connctions de gaz doivent être approvées par les autorités locales et/ou internationales. Dans toutes les connexions de gaz, reportez-vous à la clause intitulée « ASSEMBLAGE DE L'ALIMENTATION EN GAZ ET VERIFICATION DES FUIITES" expliquée précédément.

UTILISATION DES BRULEURS À GAZ

Allumage des brûleurs:

Pour savoirquel bouton va avecquel bruleur,verifiez le symbole de la position au-dessus du bouton

Allumer manuellement :

Si vous appeareil n'est doté d'aucune aide favorisant l'allumage ou si le réseau électrique est en panne, respectez les procédures représentées ci-dessous:

Pour allumer l'un des brûleurs, appuyez et tournez son bouton dans le sens antihoraire jusqu'à ce que le bouton se retrouve à la position maximale. Approchez une allumette, un allume-gaz ou tout autre objet manuel de sa circonférence supérieure.

Allumage electrique : l'allumage electrique des bruleurs a gaz peut se faire de deux facons, en fonction de la configuration de votre apparéil.

Allumer à l'aide d'allumeur-étincelle: appuyez sur le robinet du brûleur que vous pouze utiliser et tournez le bouton dans le sens antihoraire jusqu'à ce que le bouton se retrouve à la position maximale. Ensuite, avec l'autre main, appuyez parallèlement sur le bouton d'allumage. Appuyez immédiatement sur le bouton d'allumage, parce que si vous attendez, une accumulation de gaz peut amener la flamme à se propagated. Continuez à appuyer sur le bouton d'allumage jusqu'à ce qu'une flamme stable apparaisse sur le brûleur.

Allumage à travers le bouton de la table de cuisson (microrupteur)

Appuyez sur le robinet du brûleur que vous pouze utiliser et tournez son bouton dans le sens antihoraire jusqu'à ce que le bouton se retrouve à la position maximale. Pendant ce temps, maintenez le bouton enforcé. Les bougies d'allumage généreront des étincelles tant que vous mainiendrez le bouton de contrôle appuyé. Le microrupteur qui se trouve sous le bouton produit automatiquement des étincelles à travers la bougie d'allumage du brûleur. Continue à appuyer sur le bouton jusqu'à ce qu'une flamme stable apparaisse sur le brûleur.

Dispositif de sécurité contre les flammes :

Bruleurs a gaz (Si voite table de cuisson est doted d'un dispositif de securite contre le gaz)

Les tables de cuisson dotées d'un dispositif d'échec de flammes assurent la sécurité lorsque la flamme s'eteint accidentellement. En pareille situation, le dispositif bloquera les canaux utilisés par les brûleurs à gaz et évitera toute accumulation de gaz non brûlé. Patientez 90 secondes avant de rallumer un brûleur à gaz éteint.

Commandes des brûleurs de la table de cuisson

La table de cuisson a 3 positions: Off (0), Max (symbole de grosse flamme) et Min (symbole de petite flamme). ÀpRES avoir allumé le brûleur à la position « Max. », vous avez la possibilité d'ajuster la longueur de la flamme entre les positions « Max. » et « Min. ». Évitez d'utiliser les brûleurs lorsque le bouton se trouve entre les positions « Max. » et « Off »

Après l'allumage, procédéz à une vérification visuelle des flammes. Si vous voyagez une pointe jaune, des flammes suspendues ou instables, fermez le robinet à gaz, et vérifie au niveau des bouchons et des couronnées. Bien plus, voirlez à ce qu'aucun liquide ne se soit écoulé à l'intérieur des coupelles de brûleur. Si les flammes du brûleur s'échépent accidentellement, fermez les brûleurs, aéréz la cuisine avec de l'air frais, et n'essayez pas de rallumer avant les 90 prochainsines secondes.

En fermant la cuisine, tournez le bouton dans le sens hora jusqu'à ce que le bouton indique la position « 0 ».

Votre table de cuisson a des bruleurs de diametres differents. Le moyen le plus economique d'utiliser le gaz consiste àCHOISIR les bruleurs a gaz aux tailles correspondantes a celles des recipients de cuisson et a ramener la flamme a la position minimale une fois le point d'ébullition atteint. Nous vous recommendons de tousjours couvrir voce reréciplient de cuisson.

Pour une performance maximale des brûleurs principaux, utilisez les réciPIents ayant les diamêtres à fond plat ci-après : Si vous utilisez des réciPIents aux dimensions inférieures à celles précises ci-après, des pertes d'énergie s'en suivront.

Brûleur rapide : 22-26cm

Brûleur intermédiaire : 14-22cm

Brûleur auxiliaire : 12-18cm

Veillez à ce que les pointes des flammes ne sortent pas de la circonférence externe du récipient, au risque d'endommager également les accessoires en plastique qui se trouvent tout autour (poignée, etc.).

Lorsque les brûleurs ne sont pas en cours d'utilisation pendant des périodes prolongées, veuillez toujoursmettre le principal bouton de contrôle du gaz à la position d'arrêt.

AVERTISSEMENT:

Utilisez uniquement des casseroles à fond plat et assez écais.

Veillez à ce que la base de la casserole soit sèche avant de la placer sur les brûleurs. La température des parties exposées peut être élevée lorsque l'appareil est utilisé. C'est pourquoit il est impératif de tener les enfants et les animaux hors de portée des brûleurs pendant et après la cuisson.

Après utilise, la plaque de cuisson reste très chaude pendant une longue durée. Ne pas la toucher et ne pas placer d'objets dessus.

Évitez de mettre couteaux, fourchettes, cuillères, et couvercles sur la table de cuisson car ils deviendront chauds et pourrait entraîner des brûlures graves.

Utilisation de vos plaques chauffantes

Il existe 2 types de plaques chauffantes: les plaques chauffantes standard et les plaques chauffantes rapides (qui se distinguent par un bouton rouge sur la surface de la plaque chauffante)

Ces plaques chauffantes sont controlées par un commutateur compensant 6 positions.

Il est possible de faire fonctionner les plaques chauffantes en tournant le bouton de commande vers l'une de ces positions. Sous chaque bouton, il y a un petit diagramme indiquant qu'elle plaque chauffante est contrôle par ce bouton. Un voyant lumineux situé sur le panneau de contrôle indique si l'une des plaques est allumée.

PLAQUES CHAUFFANTES - FONCTIONS

0 position arrêt

1 Pour faire fondre du beurre, etc. etCHAuffer une petite quantité de liquide

2 Faire chauffer de plus grandes quantités de liquides. Pour préparer les crèmes et les sauces

3 Pour dégivrer les denrées avant de les faire cuire

4 Préparer des viandes et des poissons délicats

5 Rôtir de la vande et des steaks

6 Bouillir de grandes quantités de liquides pour friture

ATTENTION

Lorsque la plaque est utilisé pour la première fois, ou si elle n'a pas été utilisée pendant une période de temps prolongée, vous doivent éliminer toute humidité accumulée autour des composants électriques de la plaque en allumant la plaque au minimum pendant pres de 20 minutes.

Utilisez uniquement des casseroles à fond plat et assez écais.
Ne jamais utiliser de casseroles de diamètre plus petit que celui de la plaque.
Veillez à ce que la base de la casserole soit sèche avant de la placer sur la plaque chauffante. Lorsque la plaque chauffante est allumée, il est important de veiller à ce que la casserole soit correctement centré sur la plaque.

Ne jamais faire fonctionner la table de cuisson sans avoir posé de recipient sur les plaques chauffantes.
- La température des parties exposées peut être élevée lorsque l'appareil est utilisé. C'est pourquoi il est imperatif de tener les enfants et les animaux hors de portée de la plaque pendant et après l'utilisation.
Si yous decouvre une fissure sur la plaque, eteignez-la immediatement et faites-la remplacer.
Pour une durée de vie prolongée, la plaque chauffante doit être bien nettoyée avec les produits de nettoyage appropriés. Pour éviter la rouille et en préserver l'état neuf, il est conseilé de frottier légarement les plaques chauffantes avec un tissu imbibé d'un peu d'huile. Ne pas nettoyer avec des nettoyeurs à vapeur.
- Àpres utilise, la plaque de cuisson reste très chaude pendant une longue durée. Ne pas la toucher et ne pas placer d'objets dessus.

UTILISATION DE LA PARTIE FOUR

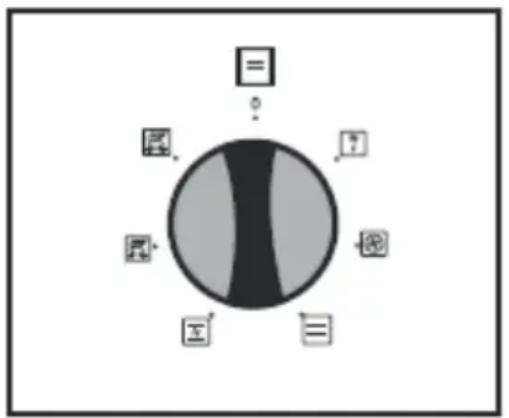

Bouton de selection de la fonction du four:

Ce bouton vous permet de selectionner la fonction du four. Chaque position du bouton selecteur active la fonction indiquee sur le symbole qui se trouve a cette position. L'explication de chaque symbole figure dans le tableau presente ci-dessous: Pour les fonctions differentes de l'éclairage et de la décongélation, la fonction que vous avez selectionnée ne sera pas activée à moins que vous regliez la température à l'aide du bouton du thermostat, à une position différente de "0".

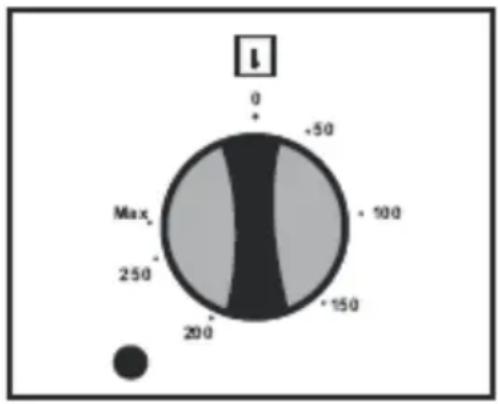

Thermostat du four:

Le thermostat du four vous permet d'ajuster la température du four. Le thermostat fonctionne avec des cycles marche-arrêt, maintainant ainsi la température que vous avez ajustée à l'intérieur de la cavité du four. Pendant le cycle Marche-arrêt, les éléments chauffants contenus dans le four sont désactivés. Vous pouvez vérifier si le thermostat se trouve dans le cycle Marche ou dans le cycle Arrêt grâce à la lampe du thermostat. Cette lampe est en marche lorsque les éléments chauffants contenus dans le four le sont aussi.

AVERTISSEMENT: Pendant le processus de cuisson, de la vapeur chaude s'accumulera à l'intérieur du four. Cette vapeur n'est pas visible lorsque le four est chaud et la porte du four fermée. Si vous souhaitez ouvrir la porte du four en pareille circonstance, saisissez la porte du four par sa poignée et voirant à éloigner votre visage et vos bras du four. Cette précaution fera en sorte que la vapeur en provenance de la porte ouverte du four ne vous incommode pas, votre entourage et vous-même.

Fonctions du four :

Les fonctions du four, que vous pouze selectionner grâce au bouton de fonction du four, sont résumées dans le tableau ci-après:

La lampe du four s'allume.

La lampe du four, la lampe témoin rouge et le ventilateur se mettent en marche. C'est la fonction déconnélation des alimentés congelés.

Le thermostat du four, les lampes témoins, la résistance de sole et la résistance de voûte se mettent en marche.

Le thermostat du four, les lampes témoins, le ventilateur, la résistance de sole et la résistance de voûte se mettent en marche.

Le thermostat du four, les lampes témoins, la résistance du grill se mettent en marche.

Le thermostat du four, les lampes témoins, la résistance du grill, et le ventilateur arrêté se mettent en marche.

Pour lancer le processus de décongélation, placer les alimentés congeçés dans le four et tournez le sélecteur de fonction sur la position indiquée. Ce mode de fonctionnement ne cuit pas les alimentés, mais permet seulement de les décongeler plus rapidement. Placez les alimentés à décongeler sur la grille au troisième gradin en partant du bas. Placez la léchefrite dans le bas du four de façon à recueillir l'eau qui pourrait couler lors de la décongélation.

Résistances voûte + sole (convection naturelle)

Lorsque cette fonction est utilisée, la chaleur provient des résistances de VOte et de sole et se répartit régulièrement dans le four, ce qui garantit une cuisson homogène des alimentes. Réglez le thermostat sur la température préconisée dans les instructions de cuisson. Tournez le/selecteur de fonction du four sur la position indiquée et programmez le temps de cuisson souhaïée. Préchauffez le four pendant 10mn, puis introduisez les alimentes placés dans un recipient adapté. La fonction Convection Naturelle est le mode de cuisson idéal pour cuire les gâteaux, les cakes, les flans, les spaghetti au four, les lasagnes et les pizzas. Une fois la cuisson terminée, replacez le/selecteur de fonction du four et la manette du thermostat en position « o ». Annulez la programmation. Retirez le plat du four et déposez-le sur une surface appropriée. Ouvrez la porte du four et laisse-le refroidir complètement. Dans la mesure où le four reste chaud pendant un certain temps, restez à l'écart et empêchez les enfants d'approcher de la cuisineiraie.

Résistances voûte + sole + ventilateur arrêté (chaleur brassée)

Lorsque cette fonction est utilisée, l'air chauffé par les résistances de voûte et de sole est ventilé dans le four grâce au ventilateur arrière.

Réglez le thermostat sur la température préconisée dans les instructions de cuisson. Tournez le sélecteur de fonction du four sur la position indiquée et programmez le temps de cuisson souhaïée. Préchauffez le four pendant 10mn, puis introduisez les alimentés placés dans un recipient adapté. La fonction Chaleur brassée permet d'obtenir d'excellents résultats pour la cuisson des pâtisseries. Elle permet de cuire de façon homogène toutes les parties des alimentés. Elle convient pour la cuisson d'un seul plat à la fois.

Une fois la cuisson terminée, replacez le selecteur de fonction du four et la manette du thermostat en position « o ». Annulez la programmation.

À la fin de la cuisson, les opérations à effectuer sont les mêmes que pour mode cuisson convection naturelle.

Grid

Cette fonction sert à griller les poulets, ou toute autre viande.

Pour griller, placez l'aliment sur la broche et mettez la broche à l'emplacement prévu. Disposez la lechefrite au troisième gradin afin de recueillir les jus de cuisson. Vous pouvez alorsmettre en route le grill.

Réglez le thermostat sur la température préconisée dans les instructions de cuisson. Tournez le/selecteur de fonction du four sur la position indiquée et programmez le temps de cuisson souhaitation

Attention : le thermostat ne doit pas etre regle a une tempereature superieure a 190^

À la fin de la cuisson, les opérations à effectuer sont les mêmes que pour mode cuisson convection naturelle.

Gril et ventilateur arrière

Dans ce mode de cuisson, le gril, et le ventilateur arriere fonctionnement.

Pour griller, placez l'aliment sur la broche et mettez la broche à l'emplacement prévu. Disposez la lechefrite au troisième gradin afin de recueillir les jus de cuisson. Vous pouvez alorsmettre en route le grill.

Réglez le thermostat sur la température préconisée dans les instructions de cuisson. Tournez le/selecteur de fonction du four sur la position indiquée et programmez le temps de cuisson souhaitation

Attention : le thermostat ne doit pas etre regle a une tempereature supérieure a 190^

À la fin de la cuisson, les opérations à effectuer sont les mêmes que pour mode cuisson convection naturelle

Économie d'énergie

• Lors de l'utilisation de plaques électriques, il est nécessaire de recourir aux casseroles.
  Avec fond plat.
• Choisissez un ustensile de taille appropriée.
• L'utilisation d'un couvercle d'ustensile réduira la durée de cuisson.
• Réduire la quantité de liquide pour réduire le temps de cuisson.
• Réduire le réglage de la chaleur lorsque le liquide commence à bouillir.
• La porte de la cuisine ne doit pas etre ouverte pendant la cuisson.

RECETTES	INFERIEUR-SUPERIEUR			GRIL
	Position du thermostat	Position de la grille	Période de cuisson (dk)	Position du thermostat	Position de la grille	Période de cuisson (dk)
Mille-feuilles	170 - 190	12-23	35 - 45
Gâteau	170 - 190	12-23	30 - 40
Biscuit	170 - 190	12-23	30 - 40
Bou lettes de viande grillée				200	4	10 - 15
Aliment aquareux	175 - 200	3	40 - 50
Poulet	200	1223	45 - 60	200	★	50 - 60
Côtelette				200	3 - 4	15 - 25
Bifteck				200	4	15 - 25
Gâteau cuit avec deux plaques
Pâté cuite avec deux plaques
* Utiliser le tournebroche....

Accessoires utilisés dans le four

Le four est livre avec des accessoires. Cependant, vous pouvez également utiliser des accessoires achetés sur le marché, qui doivent pour cela être résistant à la chaleur et aux flammes. Vous avez par ailleurs la possibilité d'utiliser des recipients en verre, des moules à gâteaux, des plaques de four spéciales appropriées pour utilisation à l'intérieur du four. Assurez-vous de respecter les consignes prescrites par le fabricant de ces accessoires. Si un petit plat est utilisé, placez ce plat sur la grille chromée afin qu'il se retrouver correctement placé au milieu. Si les alimentés à cuire ne couvent pas entierement le plateau du four, si les alimentents sont sortis du surgélateur ou si le plateau est utilisé pour rassemblement le jus des alimentents pendant le grill, une déformation peut apparaitre sur le plateau en raison des haute Températures de cuisson ou de rotisserie. Le plateau retrouvera sa forme une fois refroidi après la cuisson. C'est une déformation physique normale résultat de l'effet de la chaleur. Ne pas placer ce plateau ou plat dans un environnement froid directement après cuisson avec un plateau ou plat en verre. Ne pas placer sur des surfaces froides et mouillées. Assurez-vous qu'il refroidisse lentement en le plaçant sur un bout de chiffon doux. Sinon, le plateau en verre ou le plat peuvent se brisser. Si vous faites griller au four, nous vous conseillons d'utiliser le grill fourni avec le plateau pour ce produit (si vous four en est équipé). Si vous comptez utiliser la grande grille, insérez un plateau sur une des parties inférieures afin de recueillir huile. Versez également de l'eau pour un nettoyage facile. Comme il a été précisé dans le paragraph préférent, n'utilise jamais le brûleur du grill sans son couvercle de protection. Si votre four est équipé d'un brûleur de grill à gaz et que son couvercle de protection manque ou s'il est endommagé, demandez un couvercle de réserve au service agrée le plus proche.

Grille: Utilisée pour griller ou pour y placer d'autres recipients.

Plateau peu profond : Utilisé pour la pâtisserie comme des flans, etc.

Plateau profond: Utilisé pour mjoter.

AVERTISSEMENT - Placer la grille correctement dans une glissiere du four, et poussez jusqu'au bout

Partie 5 : NETTOYAGE ET ENTRETIEN DU FOUR

NETTOYAGE

Veillez à ce que tous les boutons de contrôle soient étenteints et que l'appareil soit refroidi avant d'effectuer le nettoyage du four. Debranchez l'appareil. Contrôlez si les produits de nettoyage sont approuvés et recommends par le fabricant avant de les utiliser. Afin de ne pas endommager les surfaces, n'utilise pas de crèmes décapantes, des poudres de nettoyage abrasives, des éponges en métal et des outils durs. Si les liquides débordent autour de votre four, les parties émaillées peuvent être endommagées. Nettoyez immeditatement les liquides ayant débordé.

Nettoyage de l'intérieur du four

Débranche le four avant de commencer le nettoyage L'intérieur du four émailé se nettoie plus facilement lorsque le four est encore chaud. Àpres chaque utilisation, essuyez le four avec un chiffon doux, au préalable trempe dans de l'eau savonneuse. Essuyez-le ensuite une fois de plus avec un chiffon humide, puis séchez-le. Vous pouvez avoir besoin d'utiliser un agent de nettoyage liquide de temps en temps pour effectuer un nettoyage complet. Ne pas nettoyer avec des nettoyants secs et en poudre, ou encore avec le dispositif de nettoyage à vapeur.

Nettoyage du couvercle du four

Pour pouvoir nettoyer la partie externe et interne du couvercle de votre four, utilisez un nettoyant pour verre. Puis rincez-le et sechez-le avec un chiffon sec.

Nettoyage des brûleurs à gaz et des plaques

Soulevez les supports de casserole, les bouchons et les couronnnes. Essuyez et nettoyez le panneau du dos avec un chiffon savonneux. Lavez-les et rincez-les. Ne les laissez pas mouillés. Sèchez-les immédiatement avec un tissu en papier. ÀpRES le nettoyage, assurez-vous d'avoir réassemblé correctement les pieces. Évitez de nettoyer une partie de la table de cuisson avec une éponge métallique. Elle raye la surface. Les surfaces supérieures du support de casserole peuvent être rayées avec le temps à cause de leur utilisation. Ces parties ne seront pas affectées par la rouille et ce n'est pas une défaillance liée à la production. Pendant le nettoyage de la plaque de la table de cuisson, veillez à ce que de l'eau ne s'écoule pas à l'intérieur des coupelles de brûleur pour éviter d'obstruer les injecteurs.

Bouchons du brûleur:

Périodiquement, lavez les supports de casserole émailés, les couvercles émailés, les têtes de brûleur avec de l'eau chaude savonnese, puis rincez et séchez bien. Àpres les avoir soignement séché, remplacez-les correctement.

Parties émailées:

Afin de les garder comme neuves, nettoyez-les régulierement avec de l'eau tiède et savonneuse, puis séchez-les avec un chiffon doux. Ne pas les laver lorsqu'elles sont encore chaudes, et ne jamais utiliser de poudres ou matérieliaux nettoyants abrasifs. Ne pas laisser de vinaigre, café, lait, sel, eau, citron, ou jus de tomate en contact prolongé avec les parties émaillées.

Acier inoxydable :

Les parties en acier inoxydable doivent être nettoyées fréquement avec de l'eau chaude savonnue et une éponge douce, puis être séchéées avec un chiffon doux. Ne jamais utiliser de poudres ou matériaux nettoyants abrasifs. Ne pas laisser de vinaigre, café, lait, sel, eau, citron, ou jus de tomate en contact prolongé avec les parties en acier inoxydable.

ENTRETIEN

Changement de l'ampoule

Tout d'abord, débranche le four de l'alimentation electrique et veillez à ce qu'il refroidisse. Retirez également l'ampoule après avoir retire le couvercle devant la lampe. Placez la nouvelle ampoule, résistance à 300^ à la place de l'ancienne ampoule (230 V, 25 Watts, Type E14). Mettez le couvercle de verre de la lampe en place. Notre four sera ensuite prét à l'emploi.

Autres contrôles

Contrôlez le tuyau de connexion de gaz de temps en temps. En cas de simple anormalité, veuillez informer le service technique pour le faire changer. Nous vous recommendons de changer pieces de connexion de gaz une fois par an. En cas d'anomalie lors de l'utilisation des boutons de commande de la cuisine et du four, veuillez contacter le service/agréé.

AVANT DE CONTACTER LE SERVICE EN CAS DE PROBLEME

• Si le four ne fonctionne pas;
  Le four peut etre debranché, il peut y avoir une coupure de courant. Pour les modeles Equipes d'une minuterie, l'heure n'est peut etre pas reglee.
  Le four nechauffepas;
  La chaleur peut etre reglee avec le bouton de controle de chauffage du four.
  La lampe du four ne s'allume pas;
  Vérifiez le courant électrique. Vérifiez l' état de la lampe. Si tel est le cas, changez-les en suivant le guide ci-après :
  Cuisson (si les parties inférieures et supérieures ne cuisent pas de la meme facon):
  Contrôlez les emplacements des plaques, le temps de cuisson et les degrés de chaleur selon le manuel.
• Si les problèmes de l'appareil continuent même après avoir effectué les vérifications antérieures, contactez le Service d'Assistance Autorisé.

Gardez l'emballage original du produit et transportez-le dedans au besoin. Respectez les signaux de transport disponibles sur l'emballage. Scotchez les parties supérieures de l'appareil, couvercles et têtes, ainsi que les supports de recipients, aux panneaux de cuisson. Placez une feuille de papier entre le couvercle supérieur et la table de cuisson, recouvre le couvercle supérieur puis scotchez-le aux surfaces laterales du four. Scotchez du carton ou du papier sur le couvercle de devant sur la paroi de verre interieure du four afin que les plateaux et la grille n'endommagent pas le couvercle du four au cours du transport. Fixez aussi la porte du four aux parois laterales.

En l'absence de l'emballage original, approuze un carton qui puisse protégger l'appareil, notamment ses surfaces externes (surfaces en verre et peintes), des forces extérieures.

Partie 6: SERVICE APRES-VENTE ET TRANSPORT

Avant de contacter le service

Si le four ne fonctionne pas;

Le four peut être débranché, il peut y avoir une coupure de courant. Pour les modèles équipés d'une minuterie, l'heure n'est peut-être pas reglee.

Le four nechauffepas;

La chaleur peut etre reglee avec le bouton de contrôle de chauffage du four.

La lampe du four ne s'allume pas;

Vérifiez le courant électrique.

Vérifiez l'etat de la lampe. Si tel est le cas, changez-les en suivant

les indications du guide.

Cuisson (si la partie inférieure-supérieure ne cuit pas de maniere eigale);

Vérifiez l'emplacement des étagères, la période de cuisson et les valeurs de chauffage selon le manuel.

Si les problèmes de l'appareil continuent même après avoir fait les vérifications antérieures, contactez le Service d'Assistance Autorisé.

Information relative au transport

Si vous avez besoin de transport;

Gardez l'emballage original du produit et transportez-le dedans au besoin. Respectez les

signaux de transport disponibles sur l'emballage.

Scotchez les parties supérieures, les couvercles et souteneurs de casseroles à la table de cuisson de la cuisine.

Placez une feuille de papier entre le couvercle supérieur et la table de cisson, recouvre le couvercle supérieur puis scotchez-le aux surfaces laterales du four.

Scotchez du carton ou du papier sur le couvercle de devant sur la paroi de verre interieure du four afin que les plateaux et la grille n'endommagent pas le couvercle du four au cours du transport.

Scotchez également les couvercles du four aux parois laterales. Si vous n'avez pas l'emballage original; Prenez les mesures nécessaires pour ne pas rayer les surfaces externes (verre et surfaces peintes).

Tableau de l'injecteur :

G30 28-30mbar 7.5 kW 545 g/h II2H3+ IT Class: 1	NG G20 20 mbar	LPG G30/G31 28-30/37 mbar
BRULEUR RAPIDE
Repère d'injecteur (1/100 mm)11585
Puisance Nominale(Kw)2,753
Débit Nominal261,9 l/h218,1 g/h
BRULEUR INTERMÉDIAIRE
Repère d'injecteur (1/100 mm)9765
Puisance Nominale(Kw)1,751,75
Débit Nominal166,7 l/h127,2 g/h
BRULEUR INTERMÉDIAIRE
Repère d'injecteur (1/100 mm)9765
Puisance Nominale(Kw)1,751,75
Débit Nominal166,7 l/h127,2 g/h
BRULEUR AUXILIAIRE
Repère d'injecteur (1/100 mm)7250
Puisance Nominale(Kw)1	1
Débit Nominal	95,2 l/h	72,7 g/h

Le symbole figurant sur le produit ou sur son emballage indique qu'il ne doit pas etre traité comme les autres ordures menagères. Au contraire,ils doivent etree acheminés aux points de collecte indiqués pour recyclage des équipements électriques et electroniques.En veillant a ce que le present produit soit mis au rebut de façon appropriée, vous contribuerez ainsi a éviter d'eventuelles conséquences négatives sur I'environnement et la santé humaine susceptibles d'être affectés par une manipulation inappropriée des déchets issus de ce produit. Pour plus d'informations sur le recyclage de ce produit, contactez les autorités locales, le centre de collecte des ordures menagères ou le magasin où vous avez acheté le produit.

Bompani ecoline

BI643YA/P

BI640YA/P

OPERATING AND INSTALLATION INSTRUCTIONS OF DUAL FUEL FREESTANDING OVEN

Dear Customer,
