MODE D'EMPLOI KD5088CUU Atag
notice d'utilisation congélateur armoire
Nous vous remercions de votre confiance d'avoir acheté notre appareil. Nous vous souhaitons beaucoup de plaisir en l'utilisant.
Le congélateur armoire - congélateur est destiné à l'usage ménager pour congeler des aliments frais ainsi que pour conserver à long terme les produits surgelés (jusqu'à un an en fonction de la nature des aliments).
Avant le premier usage 19-21
Installation et raccordement 23
Description de l'appareil 24-25
Commande 26-27
Utilisation 28-30
Entretien et nettoyage 31-32
Défauts dans le fonctionnement 33-34
Avant le premier usage
- Avant de brancher l'appareil sur le réseau électrique, il faut le laisser en place environ 2 heures. De cette manière on diminue la possibilité d'un fonctionnement incorrect du à l'influence du transport sur le système de réfrigération.
- Nettoyer l'appareil, vider son intérieur (voir le Chapitre sur le nettoyage de l'appareil).
Notice d'utilisation
Cette notice d'utilisation est destinée au consommateur. Elle décrit l'appareil ainsi que son emploi correct et sûr. Il est possible qu'elle mentionne des fonctions qui ne concernent pas votre appareil, car elle a été rédigée pour les types différents de congélateurs.
Notice d'intégration
Les appareils intégrables sont fournis avec des notices d'intégration et d'installation dans le meuble. Ce travail doit être fait par un technicien et ces notices sont destinées à lui.
Notre soin à l'environnement
Pour l'emballage de nos produits, nous utilisons des matériaux qui peuvent être recyclés, déposés ou détruits. - Aussi, cette notice d'utilisation est imprimée sur le papier recyclable, ou bien sur le papier blanchi sans chlore. - Lorsque vous cesserez d'employer cet appareil, remettez-le aux organismes habitués pour la collecte des appareils ménagers "usagés" (Voir le chapitre Enlèvement des appareils usagés).
Conseils d'économie d'énergie
- Ne pas ouvrir la porte plus souvent que nécessaire et la refermer rapidement, notamment par temps chaud et humide. Veillez à ce que l'appareil soit ouvert le moins longtemps possible, ce qui est surtout important pour les congélateurs armoires.
- De temps en temps vérifier que le refroidissement de l'appareil soit toujours suffisant (une bonne circulation d'air derrière l'appareil).
- Déplacez la manette du thermostat de la position plus haute à la position plus BASSE dès que l'appareil et les circonstances le permettent.
- Avant de congéler les denrées fraîches, faites-les refroidir à la température ambiante.
- Laissez refroidir les aliments à température ambiante (les soupes en particulier) avant de les entreposer dans l'appareil.
- Les couches de glace ou de givre augmentent la consommation de l'énergie électrique. Nous vous conseillons de les enlever régulièrement dès que la couche atteint une épaisseur de 3-5 mm.
- Le joint endommagé ou non étanche provoque une plus grande consommation d'énergie, veillez à ce qu'il soit échangé à temps. Le condenseur à l'arrière doit être toujours propre.
- Si vous ne respectez pas les consignes figurant dans les chapitres L'emplacement et L'économie d'énergie, vous risquez de provoquer une plus grande consommation d'énergie.
Conseils de sécurité importants
- Si vous gardez votre dernier réfrigérateur/congélateur sans l'utiliser, ayant le système de blocage qui ne peut pas s'ouvrir du côté intérieur (serrure, verrou), rendez ce mécanisme de fermeture inutilisable pour éviter tout risque d'accident avec les enfants. Raccordez le congélateur au réseau correctement. Respectez bien le Chapitre sur le Raccordement de l'appareil.
- Une fois le congélateur en marche, ne pas toucher les surfaces froides, surtout avec des mains moites.
Avant le premier usage
ou humides, car la peau risquerait de coller à ces parois extrêmement froides.
- Ne pas congeler les boissons en bouteilles, en particulier les boissons mousseuses (eau minérale, mousseux, bière, cola, etc.), la bouteille risque d'éclater.
- Ne mangez pas les aliments congelés (pain, fruits, légumes), vous risquez d'attraper des "brûlures" dues au froid.
- Si vous trouvez l'odeur ou la couleur d'un aliment anormale ou douteuse, il faut le jeter, car il peut être dangereux à la consommation.
- La charnière à pivot (sur certains modèles uniquement) permet la fermeture automatique de la porte jusqu'à un angle d'ouverture de. Ouvrez et fermez toujours la porte avec précaution à cause du ressort très puissant.
- Le sachet contenant le mode d'emploi comprend aussi deux équerres et des éponges destinées au montage de l'appareil encastré avec la charnière à pivot, ainsi que des caches pour dissimuler les renf Oncements inutilisés sur les parois intérieures de l'appareil.
- Débrancher obligatoirement l'appareil avant d'effectuer une réparation (nous recommandons fortement de faire réaliser tout entretien ou dépannage par une personne qualifiée) et avant tout nettoyage.
- Ne pas utiliser d'appareils ÉLECTRIQUES (sèche-cheveux, etc.) ou d'instruments pointus pour dégivrer l'appareil, mais des produits conseillés par le fabricant.
- Dans le souci de préserver l'environnement, veiller à ne pas endommager l'arrière de l'appareil (le condenseur) ou les parties de réfrigération à l'intérieur de l'appareil. L'appareil contient du liquide frigorifique et de l'huile, c'est pourquoi il faut faire enlever votre ancien appareil suivant les consignes pour protégerr l'environnement (Voir le chapitre Notre souci pour préserver l'environnement).
- Un élément chauffant est encasté dans le bord du corps du congélateur. Il fonctionne simultanément avec le compresseur et empêche le joint de la porte de s'attacher par le gel sur le corps du congélateur.
142066
Avant le premier usage
- La plaque signalétique se trouve soit au dos soit à l'intérieur de l'ordinateur.
- Si le câble de raccordement est endommagé, il doit être remplacé par un expert du fabricant ou du service après-vente pour éviter le danger.
- En enclenchant la fonction "super", le voyant rouge peut s'allumer. C'est normal, n'indique pas un avertissement.
La durée de conservation au cas de l'interruption de courant
Éviter d'ouvrir le congélateur en cas d'un défaut ou coupure de l'énergie électrique. Si l'interruption dure plus de 15-17 heures, les denrées congélées doivent être consommées ou déplacées à un autre congélateur.
Ce symbole figure sur le produit ou sur son emballage en application de la directive européenne 2002/96/CE sur les Déchets d'Équipement Électrique et Électronique (DEEE). Cette directive sert de règlement cadre à la reprise, au recyclage et à la valorisation des appareils usagés dans toute l'Europe.
Ce produit doit donc faire l'objet d'une collecte sélective. Lorsque vous ne l'utiliserez plus, remettez-le à un service de ramassage spécialisé ou à une déchetterie qui TRAITE les DEEE; vous contribuerez ainsi à éviter des conséquences néfastes pour la santé et l'environnement.
Pour tout renseignement sur la mise au rebut et le recyclage de ce produit, veuillez contacter la mairie ou le service de la propriété de votre commune, ou encore le magasin dans lequel vous l'avez acheté.
Enlèvement des appareils usagés
- Remettez les appareils usagés au service autorisé de ramassage. Si celui-ci a un système de blocage (serrure, verrou), rendez ce mécanisme de fermeture inutilisable pour éviter tout risque d'accident avec les enfants.
- Les appareils de réfrigération et de congélation contiennent du liquide de réfrigération et les matériaux d'isolation qui doivent être traités par les services agréés. Pour les faire enlever, faites appel à ces
Choix de l'emplacement
Servez-vous ou demandez conseil à votre vendeur. Veillez à ne pas endommager le tuyau à l'arrêt de l'appareil.
Placez l'appareil dans un local sec et régulièrement ventilé. La température ambience permise pour le fonctionnement normal de l'appareil est conditionnée par l'exécution (la classe) de l'appareil indiquée sur la plaque signalétique de l'appareil.
Évitez de placer l'appareil près d'une source de chaleur, comme par exemple cuisinière, radiateur, chauffe-eau ou de l'exposer directement aux rayons du soleil.
Évitez de placer l'appareil près d'une source de chaleur, au moins 3 cm d'une cuisinière électrique ou à gaz et au moins 30 cm d'un poêle à fioul ou à charbon. Si la distance est inférieure aux distances conseillées, utilisez une plaque d'isolation. Il faut qu'il y ait une ouverture derrière l'appareil d'environ 200 cm² et le placard au-dessus de l'appareil doit être éloigné d'au moins 5 cm, ce qui permet une aération satisfaisante du condenseur.
| Classe | Température |
| SN (subnormale) de + | 10°C à + 32°C |
| N (normale) de + 16° | C à + 32°C |
| ST (subtropical) de + | 16°C à + 38°C |
| T (tropical) de + 16°C | C à + 43°C |
ambient
Raccordement au réseau électrique
Reliez le cordon directement au réseau. La prise murale doit être dotée d'une mise à la terre.
La tension nominale et la fréquence sont indiquées sur la plaque signalétique de l'appareil.
Le système de mise à la terre de l'installation électrique et le raccordement de l'appareil doivent être réalisés conformément aux normes électrométriques en vigueur.

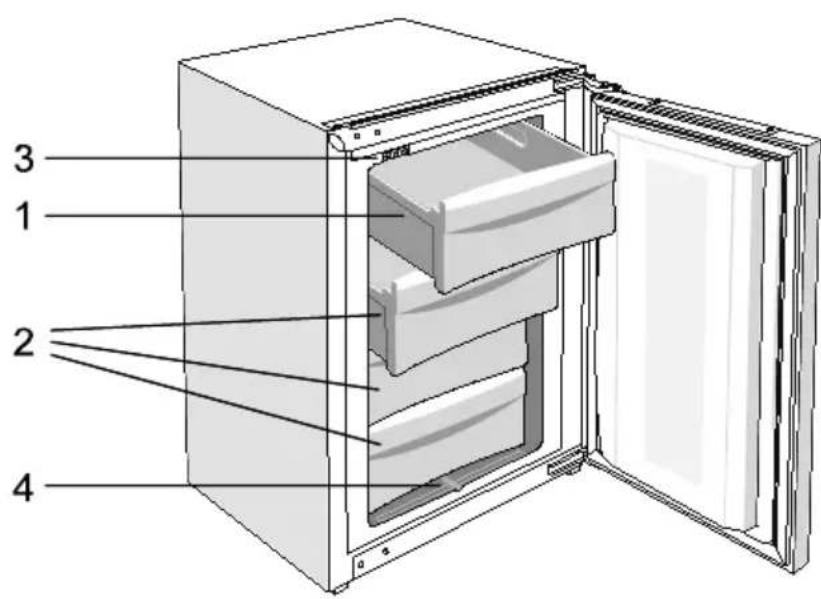

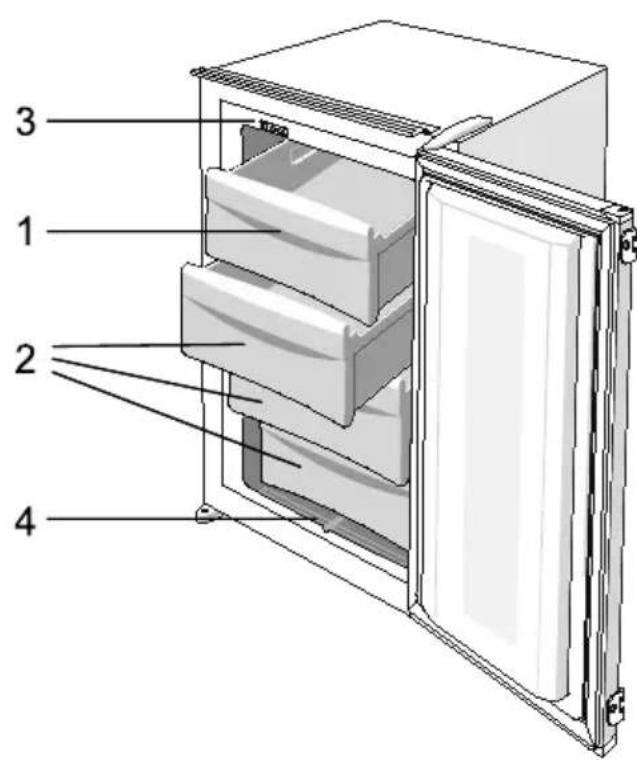

Description de l'ordinateur
est destiné à stocker les denrées surgélées.
Tableau de commande (3)
(voir le chapitre Commande)
Rainure d'écoulement de l'eau de dégivrage (4)
(voir le chapitre Entretien et nettoyage)
Paquets d'accumulation du froid
(seulement certains modèles)
Deux paquets d'accumulation du froid - accumulateurs - sont logés dans le compartiment supérieur à l'intérieur de l'appareil.
Avant la première mise en marche de l'appareil, enlevez les deux accumulateurs et mettez-les de
nouveau à leur place quand le voyant rouge s'éteint.
- Les accumulateurs Maintiennent une température plus régulière des denrées congélées, ce qui améliore leur qualité et diminue la consommation de l'énergie.
- Si vous enlevez les accumulateurs, vous pouvez utiliser le compartiment pour congeler des fraises ou d'autres petits fruits ou pour faire de la glace.
- Vous pouvez utiliser les accumulateurs du froid pour maintenir une température assez des denrées et boissons si vous allez en excursion etc.
Remarque:
- Les accessoires dans la cuve sont variables selon le modèle de l'appareil.

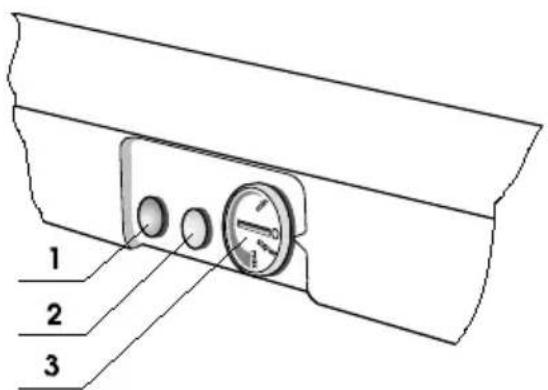

Vous commandez l'appareil à l'aide du bouton du thermostat.
1Voyant rouge
Modes de fonctionnement
Voyant jaune Bouton du thermostat
Fonctionnement continu - le voyant jaune est allumé.
L'unité frigorifique marche continuellement (le bouton du thermostat est dans la position pour le fonctionnement continu - fonction „super").
Vous choisissez ce régime pour la congélation d'une grande quantité de denrées fraîches et quand vous pouvez fortement refroidir les denrées surgelées.
Fonctionnement automatique - levant jaune n'est pas allumé
La température à l'intérieur de l'appareil est commandée par le thermostat qui met en marche et en arrêt le fonctionnement de l'unité frigorifique.
La fréquence de la mise en marche de l'unité frigorifique dépend de:
- la position du bouton du thermostat (réglages du thermostat),
- la fréquence des ouvertures de la porte,
- de la température ambiantе.
Sélection de la température
La température à l'intérieur de l'appareil en régime continu est réglée par le thermostat.
La position la plus convenable du bouton de thermostat est la position moyenne entre max et min.
Nous vous conseillons de ne régler le bouton de thermostat vers la position max que dans le cas d'une réfrigération accélérée avant d'introduire une petite quantité de denrées fraîches ou dans le cas d'une temperature ambien televée.
Les positions vers min sont convenables pour épargner l'électricité quand il n'y a pas beaucoup de denrées congélées à l'intérieur de l'appareil.
La température intérieure dépend du changement de la température ambiante. Régler la manette du thermostat conformément.
Voyant rouge
Le voyant rouge s'allume si la température dans le congélateur n'est pas suffisante (voir le chapitre Défauts de fonctionnement).
Mise en marche du congélateur vide
Mettez le congélateur en marche et tournez le bouton du thermostat à la position de la marche continue. Le voyant rouge et le voyant jaune sont allumés. Introduisez les denrées fraîches dans le congélateur quelques heures après que le voyant rouge s'est éteint.
Congélation des denrées fraîches
- Une utilisation appropriée de l'appareil, l'emballage des aliments, le réglage correct et le respect des règles d'hygiène sont décisifs pour la qualité de conservation des aliments.
- Dans le congélateur ne congelez que les denrées qui sont convenables pour un tel traitement et qui supportent bien de basses températures. Veillez à ce que les denrées soient fraîches et d'une meilleure qualité.
- Choisissez un emballage correspondant et emballez les denrées d'une manière appropriée.
- L'emballage doit être étanche à l'air et à l'humidité pour empêcher le dessèchement et la perte des vitamines.
- Les feuilles et sacs doivent être couplés pour se mouler bien à la forme des portions.
- Marquez les portions emballées en donnant la date, la quantité et la nature de la denrée.
- Avant toute chose, il est important que les denrées congèlent au plus vite possible. Pour cette raison, les portions ne doivent pas être trop encombrantes. Il est recommandable de les préparer avant de les mettre à congeler.
- La quantité de denrées fraîches que vous congélez en 24 heures est indiquée sur la plaque signalétique. Si leur quantité est plus grande, la qualité de congélation est déterminée ainsi que la qualité des denrées déjà congélées.
Procédé de congélation
Congelez les aliments dans le compartiment à congélation (voir le chapitre Description de l'appareil).
- 24 heures avant la congélation des denrées fraîches, tournez le bouton du thermostat dans la position du fonctionnement continu (le voyant jaune s'allume). Après ce temps, introduisez les denrées fraîches dans le compartiment à congélation.
- Après 24 heures vous pouvez déplacer les denrées dans les paniers et si nécessaire, répéter le procédé de congélation. Les denrées fraîches ne doivent pas toucher des paquets congélés.
- Environ 24 heures après l'introduction des denrées fraîches, tournez le bouton du thermostat dans la position dans la plage du fonctionnement automatique (le voyant jaune n'est pas allumé). Pour la congélation de petites quantités de denrées fraîches (1-2 kg) il ne faut pas changer le régime de fonctionnement.
Conservation des produits congelés
Les produits congelés sont conservés dans les paniers (compartiment de conservation). Si vous enlevez les paniers, les produits congelés peuvent être placés aussi directement sur les clayettes réfrigérées.
Les renfoncements au niveau du bac permettent de le retirer plus facilement de l'appareil. Pour l'enlever, il faut le soulever à l'avant et le tirer vers soi.
Aliments surgelés industriellement
L'emballage des produits surgelés industrielllement contient l'étiquette donnant la durée et la température de conservation. Respectez les instructions données pour la conservation et l'utilisation par le fabricant. Choisissez seulement les produits surgelés qui sont emballés d'une manière appropriée, équipés de toutes les données sur l'emballage et conservés dans un appareil ayant la température intérieure -18°C au moins.
N'achetez pas de produits entourés de givre, parce qu'ils se sont déjà maintes fois mis à dégivrer. Protegez les denrées contre la décongélation, parce que l'augmentation de la température raccourcit le temps de conservation des denrées surgelés et détériore leur qualité.
Temps approximatif de conservation des denrées congelées
| Denrée | Temps de conservation (en mois) | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| Légumes | + | + | + | |||||||||
| Fruits | + | + | + | |||||||||
| Pains, pâtisserie | + | |||||||||||
| Lait | + | |||||||||||
| Plats cuisinés | + | |||||||||||
| Viande: boeuf | + | + | + | |||||||||
| veau | + | + | + | |||||||||
| porc | + | + | + | |||||||||
| volaille | + | + | + | |||||||||
| gibier | + | + | + | |||||||||
| viande hachée | + | |||||||||||
| Saucissons fumés | + | |||||||||||
| Poissons: maigres | + | |||||||||||
| grasses | + | |||||||||||
| Tripes | + | |||||||||||
Décongélation des denrées congélées
Utilisez les denrées décongelées le plus vite possible. Le froid conserve les denrées, mais il ne détruit pas les microorganismes qui deviennent très vite actifs après la décongélation.
Une décongélation partielle réduit la valeur nutritive des denrées, particulièrement des fruits et des légumes, ainsi que des plats cuisinés.
Dégivrage du compresseur
À l'intérieur du congélateur, les parois deviennent couvertes d'une couche de givre. Quand la couche atteint 3 à 5 mm d'épaisseur, vous devez la dégivrer.
24 heures avant la décongélation, tournez le bouton du thermostat dans la position du fonctionnement continu (le voyant jaune est allumé) pour que les denrées deviennent fortement refroidies. Après ce temps-là, enlevez les denrées congelées du
Entretien et nettoyage
congélateur et protégez-les contre le dégivrage.
- Débranche l'appareil.
- Placez le drain de vidange dans le bas de l'appareil. Posez un réseaux sous le drain pour recueillir l'eau de dégivrage. Vous accélérerez le dégivrage si vous laissez la porte ouverte. Pour le dégivrage, ne pas utiliser les bombes aérosol, car elles peuvent endommager les parties plastiques ou nuire à la santé.
Avant le nettoyage, veillez à ce que l'appareil soit débranché!
- Nettoyez les parois extérieures à l'eau peu savonneuse.
Les surfaces laquées peuvent être nettoyées avec un chiffon et un nettoyant à base d'alcool (p. ex. nettoyant vitres). Vous pouvez utiliser aussi l'alcool (éthanol ou isopropanol).
N'utilisez pas de nettoyants abrasifs ou aggressifs, comme détergents spéciaux pour acier inox etc., parce que vous pouvez endommager les pièces laquées ou en plastique.
- Lavez l'intérieur à l'eau tiède additionnée d'un peu de vinaigre.
- De temps en temps, enlevez la poussière qui se forme sur le condenseur placé à l'arrière du congélateur. Pour ce nettoyage, servez-vous d'une brosse douce non métallique ou d'un aspirateur.
Rebranchez l'appareil quand il est bien dégivré et nettoyé et mettez-le en service. Remettez les denrées en place.
Arrêt prolongé
Si vous ne pouvez pas employer l'appareil pendant quelles temps, il est recommandé de le vider, débrancher, dégivrer et nettoyer. Laissez la porte entrouverte.
Défauts dans le fonctionnement
Pendant le service de l'appareil, les perturbations de service peuvent apparaître.
Nous en donnons quelques exemples qui sont les plus fréquents et lesquels vous pouvez éliminer par vous-mêmes.
Appareil ne veut pas démarrer après le branchement au réseau électrique
- Vérifier si la prise de courant est sous tension et si l'appareil est mis en marche.
Voyant rouge est allumé
- La porte a été ouverte trop souvent ou trop longtemps.
- La porte mal fermée (il se peut qu'un objet se trouve entre la porte et la cuve, une porte battante, un joint endommagé...) Le courant électrique a été coupé longtemps.
- Une quantité trop grande de denrées fraîches est mise en conservation.
Unité hermétique fonctionne déjà longtemps sans interruption
- Déplacez le sélecteur du régime de fonctionnement de la position continue à la position automatique.
- Si le compresseur et le condenseur ne refroidissent pas suffisamment, vérifiez la circulation d'air derrière l'appareil et nettoyez le condenseur.
Porte difficile à ouvrir
Si vous voulez rouvrir la porte qui vient d’être fermée, il se peut que vous le puissiez difficilement. À savoir, en ouvrant la porte, un peu d’air froid échappe de la cuve, mais il est remplacé par l’air chaud ambiant. Pendant le refroidissement de cet air ambiant, une sous-pression se forme, ce qui fait que la porte est difficile à ouvrir. Après quelques temps (5 - 10 minutes), l’état devient normal et vous pouvez ouvrir la porte sans problèmes.
Bruit
La réfrigération dans les appareils est faite possible par le système de réfrigeration avec le compresseur, ce qui cause aussi un certain bruit. L'intensité du bruit dépend de l'emplacement, utilisation correcte et l'âge de l'appareil.
- Pendant le fonctionnement du compresseur on peut entendre le bruit de liquide et pendant son arrêt le bruit de débottage du réfrigerant. C'est normal et n'a aucune influence sur la longévité de l'appareil.
- Après le démarrage de l'appareil, le fonctionnement du compresseur et le dégagement du réfrigérant sont un peu plus bruyants. Ce n'est pas un défaut et n'a aucune influence sur la longévité de l'appareil. Avec le temps, l'intensité de ces bruits devient diminuée.
- Quelquefois on peut entendre pendant le fonctionnement de l'appareil aussi des bruits anormaux ou intensifs qui sont extraordinaires et qui sont le plus souvent produits par l'emplacement incorrect de l'appareil. (L'appareil doit être stable sur un sol plat et solide. Il ne doit pas toucher une paroi ou les éléments adjacent.)
NOUS NOUS RESERVONS LE DROIT DE MODIFICATIONS QUI N'ONT PAS D'INFLUENCE SUR LE FONCTIONNEMENT DE L'APPAREIL.
