MODE D'EMPLOI CS 5236 W SILVERLINE

Utilisateur Cuisinière Manuel

444 4 758

ankastredanismahatti

Nous vous remercions d'avoir choisi notre produit.

Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation.

Conservez ces instructions à proximité de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.

Le fabricant n'est pas responsable de tous types de dommages resulting d'une mauvaise traduction ou impression de la notice d'utilisation.

Sommaire

CONSIGNES DE SECURITE 1 CONSIGNES DE TRANSPORT 7 CHARACTERISTIQUES TECHNIQUES. 8 MODELES 10 UTILISATION DES PLAQUES DE CUISSON 13 UTILISATION PLAQUE ELECTRIQUE 18 INSTALLATION DE L'APPAREIL 23 CONSIGNES DE MONTAGE 25 CONNEXION ELECTRIQUE 30 CONNEXION DE GAZ 31 CONVERTIR LA PLAQUE DE CUISSON 32 CHARACTERISTIQUES TECHNIQUES BRULEUR GAZ 34 RENDEMENT ENERGETIQUE DE L'APPAREIL 35 ENTRETIEN ET NETTOYAGE 35 PRODUCT FICHE 40

Consignes de sécurité

Votre appareil est destiné à un usage domestique normal. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation de l'appareil.

Même si l'utilisation de l'appareil est très simple, nous vous conseillons fortement de lire attentivement cette notice pour éviter tous types de dommages.

Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

Merci de prendre en compte les consignes de précautions ci-dessous pour réduire tout risque de brûlure, d'incendie, de décharge électrique ou de blessure.

L'appareil est ajusté à 220 - 240 Volt - ATTENTION: L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. - Ne pas toucher les résistances. - Les enfants de moins de 8 ans, sans surveillance, doivent être tenus à l'écart de l'appareil. - Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et

l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l'appareil et de comprendre les risques encourus.

Ne laissez pas les enfants jouer avec l'appareil.
Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil.
ATTENTION: Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela peut provoquer un incendie.
NE JAMAIS essayez d'eteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
ATTENTION: Ne posez pas ou ne stockez pas de liquides ou des matériaux inflammables, sur ou à proximité de l'appareil.
N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
Ne pas faire fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
Ne pas utiliser l'appareil en cas d'absorption d'alcool ou de drogues.
L'appareil a une prise de terre et doit donc être relié à la terre.
Faites attention à ne pas passer le câble dans des zones chaudes.
Contrôler que le tuyau est conforme à la réglementation en cours.
Il est important qu'une vérification minutieuse des fuites éventuelles soit effectuée sur toutes les parties de l'appareil.
Contrôler que le régulateur de pression GPL est conforme à la règlementation en cours; la sortie de gaz doit être 300 mmSS (30mbar).
La pression du gaz est de 200 mmSS (20mbar).
Pour une conversion du gaz naturel au GPL, contactez un centre de service agréé. Note : L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la pièce où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique.

Consignes generales de securite

Avant utilisation de l'appareil, contrôlez que l'intégralité de l'emballage a été retirée.
Contrôlez que la plaque de cuisson et/ou le cordon est en bon état et complet ; et assurez-vous que la partie inférieure de l'appareil est en bon état. Si non, contactez votre vendeur.
Voiture appareil est destiné à un usage domestique normal et n'est pas conçu pour une utilisation industrielle ou commerciale.
Ne l'utilisez pas pour des usages autres que celui pour lequel il a été conçu, à des fins de chauffage par exemple.
Ne pas passer le tuyau à gaz et le cordon électrique dans des zones chaudes.
Ne posez pas ou ne stockez pas de liquides ou des matériaux inflammables, des objets susceptibles de sur ou à proximité de l'appareil.
Ne pas changer la place de l'appareil en cours de fonctionnement et/ou lorsqu'il est encore chaud.
Lors de la mise à l'arrêt de l'appareil, mettre tous les boutons en mode « off » et fermer le robinet d'alimentation.
Vérifiez régulièrement l'ordinaire en cours de fonctionnement.
Débranchez la prise de l'appareil lors du déplacement, nettoyage ou entretien de ce dernier.
Ne jamais essayer de débrancher la prise en tirant sur le câble.
Ne pas utiliser l'appareil avec des mains et/ou pieds mouillés ou humides.
Pour les tables de cuisson en verre : en cas de fissure ou cassure de la surface, mettez l'appareil hors tension. Ne manipulez pas l'appareil.
Ne pas utiliser de casseroles poussant l'excès de chaleur sur la plaque.

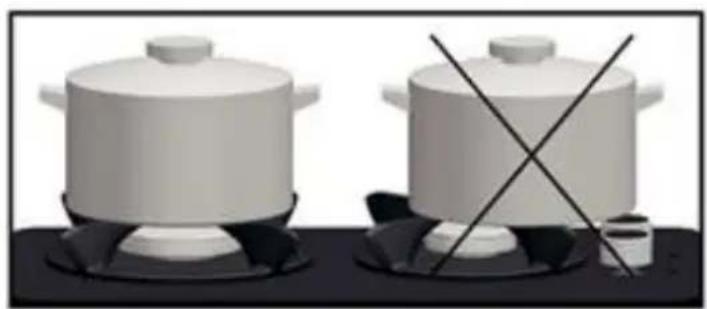

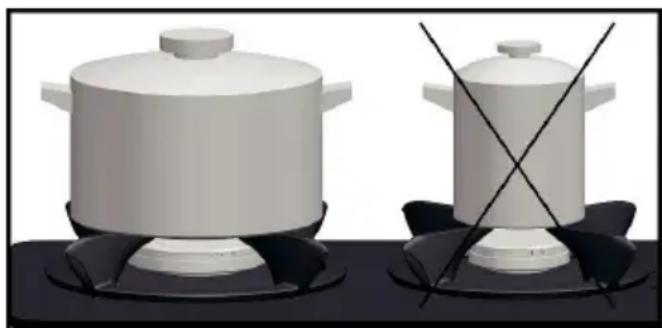

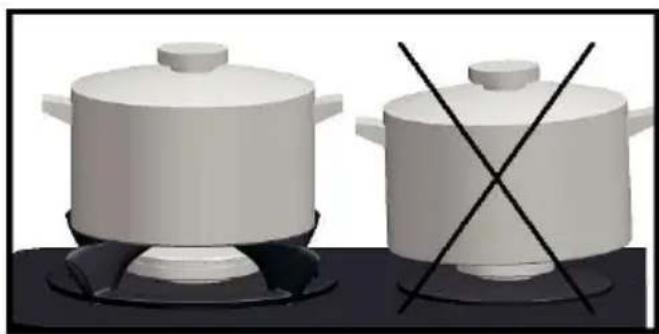

Mettez tous les récipients sur le milieu des brûleurs.
Ne pas placer d'objets pointus sur la plaque de cuisson.
Attention à ne pas cogner/faire tomber de lourd récipient sur la plaque.
Les chiffres figurant dans cette notice sont schématiques et peuvent ne pas être entièrement en accord avec votre produit. Toutes les données communiquées avec cette notice et autres documents fournis avec l'appareil sont le résultat des tests réalisés dans des laboratoires. Ces données peuvent changer en fonction des conditions d'utilisation et environnementales.
Ne pas chauffer de boîtes de conserve fermées et de bocaux en verre. La pression dans le pot peut faire exploser ce dernier.
L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement ; évitez donc de placer à proximité des substances inflammables.
Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson. La surface en verre peut être endommagée.
Ne jamais poser sur la plaque des récipients plastiques et aluminium qui peuvent fondre.

Sécurité pour les enfants

Les enfants doivent être tenus éloignés de l'appareil lors de son fonctionnement et jusqu'à ce qu'il refroidisse.
Les enfants peuvent se blesser en voulant manipuler les poêles et les casseroles sur la table de cuisson.
Les matériaux d'emballage peuvent être dangereux pour les enfants. Gardez-les dans un endroit hors de la portée des enfants ou jetez-les dans un bac de recyclage approprié.

Sécurité LORS des travaux de gaz

L'équipement et les installations de tout type de gaz doivent être effectués par une personne qualifiée et compétente.
L'utilisation d'un appareil de cuisson à gaz conduit à la production de chaleur et d'humidité. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique (hotte).
Pour un bon fonctionnement de la plaque de cuisson à gaz, l'entretien de l'appareil doit être effectué par une personne qualifiée et compétente.
La plaque de cuisson à gaz doit être régulièrement nettoyée.
Demandez à votre fournisseur de gaz local le numéro à appeler en cas d'urgence.

Si vous sentez une odeur de gaz suspecte :

Ne produisez pas d'étincelles, n'utilisez pas d'interrupteur électrique (éclairage, sonnette, etc.), d'allumette, de bougie et ne fumez pas.
N'utilisez ni votre téléphone portable ni votre téléphone fixe.
Fermez les vannes principales. Ouvrez toutes les portes et fenêtres.
Prévenez vos voisins et évacuez le bâtiment.
Appelez les pompiers. Utilisez un téléphone hors de votre logement.

Consignes de transport

Gardez l'emballage original du produit.
Transportez le produit avec son emballage original et suivez les indications de transport qui se trouvent sur l'emballage. • S'il n'y a pas d'emballage original :

Prenez toutes les mesures de précautions nécessaires contre tous types d'impact. Ne rien mettre de lourd sur la plaque. Tenez la plaque en parallèle de façon à garder la face supérieure vers le haut. Transportez les grilles support de casseroles séparément de façon à ce qu'elles ne se frottent pas entre elles.

Emballage

L'emballage utilisé est recyclable. Merci de jeter l'emballage dans un bac de recyclage approprié.

Élimination de l'ancien appareil

SILVERLINE CS 5236 W - Élimination de l'ancien appareil - 1

Lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés. Dans les anciens appareils électriques et électroniques, certaines pièces en bon état peuvent être réutilisées. Si aucune pièce de l'appareil n'est réutilisable, utilisez des systèmes de reprise et de collecte mises à votre disposition par les collectivités locales (déchetteries) et les distributeurs.

Vous avez l'obligation d'utiliser les systèmes de collecte sélectivement mis à votre disposition.

Le stockage de la notice d'utilisation est important en cas de changement du contrôle de l'entreprise.

Ce symbole signifie qu'il ne doit pas être traité comme un déchet ménager, et qu'il doit être livré dans un centre de collecte approprié. La destruction du produit doit être en conformité avec la réglementation environnementale locale.

Pour plus d'informations à propos de la destruction, réutilisation et recyclage de l'appareil, contactez les autorités compétentes.

SILVERLINE CS 5236 W - Élimination de l'ancien appareil - 2

SILVERLINE CS 5236 W - Élimination de l'ancien appareil - 3

SILVERLINE CS 5236 W - Élimination de l'ancien appareil - 4

SILVERLINE CS 5236 W - Élimination de l'ancien appareil - 5

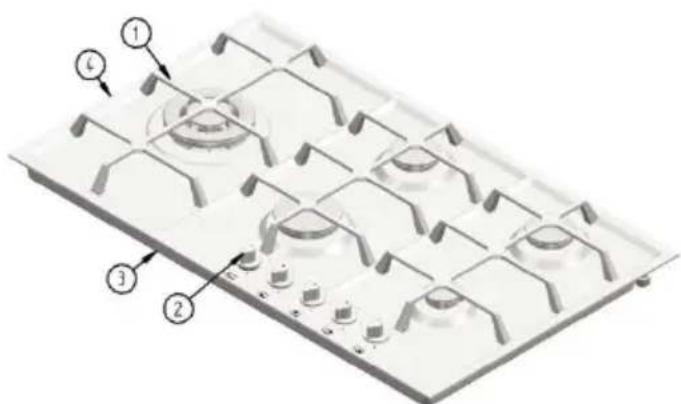

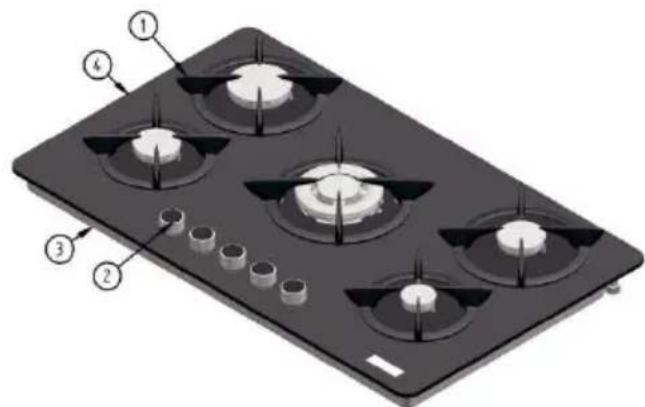

Grille support de casserole
Bouton control
Base de l'appareil
Plaque de brûleur

	MODELS
	CS 5222-CS 5224CS 5224 W-CS 5289CS 5249-CS 5249 WCS 5246-CS 5223CS 5223 W-CS 5236CS 5236W-CS 5253CS 5307-CS 5308AS 5241-AS 5215AS 5242-AS 5216AS 5271-AS 5274AS 5277-AS 5280CS 5310-CS 5311	CS 5309AS5323X01	CS 5243CS 5243 WCS 5217CS 5217 WCS 5218CS 5218 WCS 5234CS 5234 WCS 5306CS 5303CS5243B01	AS 5233AS 5238AS 5239AS 5275AS 5286	AS 5214AS 5276AS 5279	CS 5244CS 5244 WAS 5278	AS 5283AS 5287CS 5284	AS 5240	CS 5264	CS 5263	AS5324X01
Nombre de bruleurs	5 bruleurs a gaz	4bruleursa gaz	4 bruleurs a gaz	4bruleursa gaz	4bruleursa gaz	3bruleursa gaz	2bruleursa gaz	4bruleursa gaz	1 bruleur a gaz	2bruleursa gaz	4bruleursa gaz
Auxiliaire (A) (1 kW)	1 piece	1 piece	1 piece	1 piece	1 piece	1 piece	1 piece	1 piece	-	-	1 piece
Semi rapide (SR)(1,75 kW)	2 pieces	2 pieces	2 pieces	2 pieces	2 pieces	1 piece	-	1 piece	-	1 piece	2 pieces
Rapide (R) (3 kW)	1 piece	-	1 piece	1 piece	-	1 piece	1 piece	1 piece	-	1 piece	1 piece
Wok (3,3 kW)	-	-	-	-	-	-	-	1 piece			-
Wok (3,8 kW)	1 piece	1 piece	-	-	1 piece	-	-		1 piece	-	-
Foyer électriques	-	1500 W	-	-	-	1500 W	-		-	-	2x1500W
Puisance	11,3 kW	9,8 kW	7,5 kW	7,5 kW	8,3 kW	7,25 kW	4 kW	9,05 kW	3,8 kW	4,75 kW	10,5
Consommaon degaz G20-20mbar	1077 l/h	791 l/h	715 l/h	715 l/h	791 l/h	548 l/h	381 l/h	863 l/h	362 l/h	453 l/h	715 l/h
Consommaon degaz G30-30mbar	822 g/h	604 g/h	545 g/h	545 g/h	604 g/h	418 g/h	291 g/h	657 g/h	277 g/h	345 g/h	545 g/h
Catégorie de gaz	II2H3+	II2H3+	II2H3+	II2H3+	II2H3+	II2H3+	II2H3+	II2H3+	II2H3+	II2H3+	II2H3+
Classe d'installaon	3	3	3	3	3	3	3	3	3	3	3
Alimentaonelectriques	220-240 V50-60 Hz	220-240V50-60 Hz	220-240V50-60 Hz	220-240V50-60 Hz	220-240V50-60 Hz	220-240V50-60 Hz	220-240V50-60 Hz	220-240V50-60 Hz	22C-240V50-60 Hz	220-240V50-60 Hz	220-240V50-60 Hz
Securité coupe gaz	Optionnelle	Optionnelle	Optionnelle	Optionnelle	Optionnelle	Optionnelle	Optionnelle	Optionnelle	Optionnelle	Optionnelle	Optionnelle
Cordon	OUI	OUI	OUI	OUI	OUI	OUI	OUI	OUI	OUI	OUI	OUI
d'alimentaon
Allumageélectronique	OUI	OUI	OUI	OUI	OUI	OUI	OUI	OUI	OUI	OUI	OUI
Dimension duproduit	CS 5222-CS 5224-CS5224 W-CS5289CS 5249-CS 5249W860x520 mmAS 5216- AS 5271AS 5274860x510 mmCS 5246-CS 5223-CS 5223 W-CS 5236-CS 5236W-CS 5253750x520 mmAS 5241- AS 5215AS 5242- AS 5277AS 5280750x510 mmCS 5307- CS 5310750x523 mmCS 5308- CS5311860x523 mm	CS 5309860x520mmAS 5233X01860x510mm	CS 5243CS 5243 WCS 5217CS 5217 WCS 5218CS 5218 WCS 5234CS 5234B01590x520 mmCS 5306CS 5303590x523 mm	580x510mm	580x510mm	CS 5244CS 5244W590x520mmAS 5283AS 52873580x510mm	CS 5284320x520mm580x510mm	320x520mm580x510mm	320x520mm	320x520mm	860x510mm

FFD est disponible sur les produits vendus en Turquie.

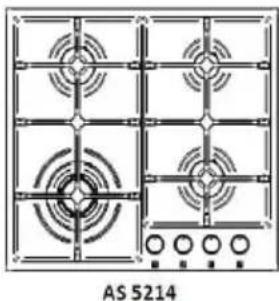

SILVERLINE CS 5236 W - Élimination de l'ancien appareil - 6

SILVERLINE CS 5236 W - Élimination de l'ancien appareil - 7

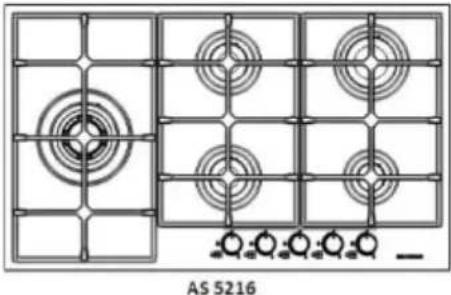

SILVERLINE CS 5236 W - Élimination de l'ancien appareil - 8

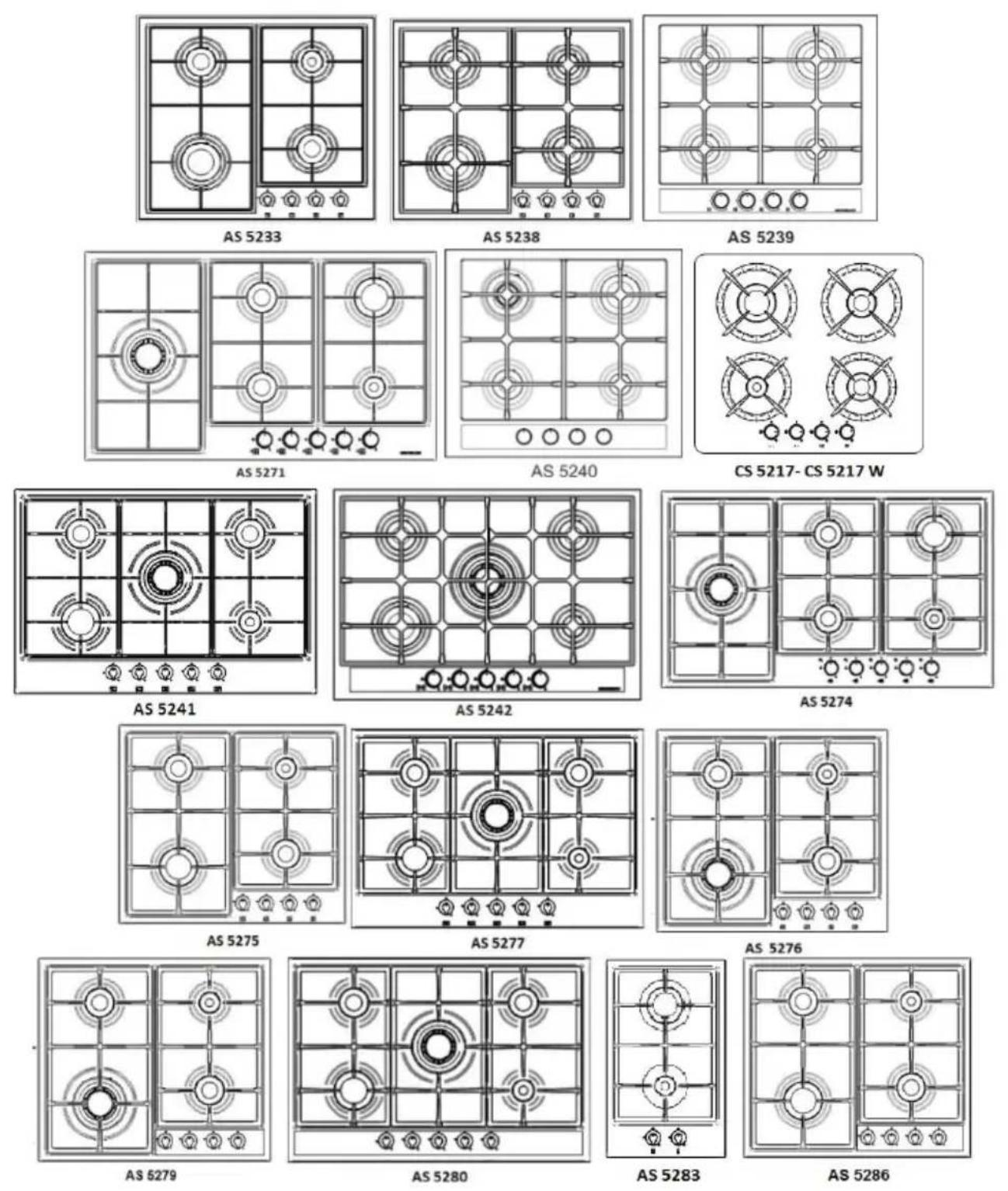

SILVERLINE CS 5236 W - Élimination de l'ancien appareil - 9

SILVERLINE CS 5236 W - Élimination de l'ancien appareil - 10

SILVERLINE CS 5236 W - Élimination de l'ancien appareil - 11

SILVERLINE CS 5236 W - Élimination de l'ancien appareil - 12

SILVERLINE CS 5236 W - Élimination de l'ancien appareil - 13

SILVERLINE CS 5236 W - Élimination de l'ancien appareil - 14

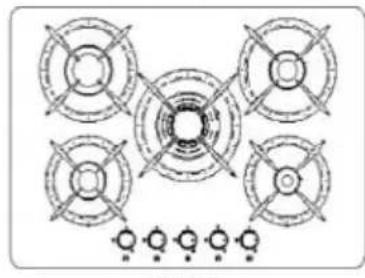

SILVERLINE CS 5236 W - Élimination de l'ancien appareil - 15

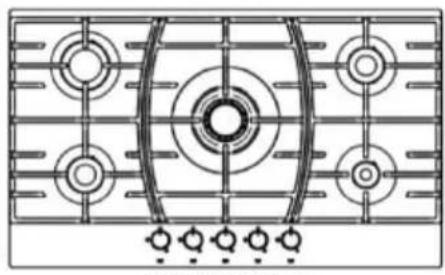

SILVERLINE CS 5236 W - Élimination de l'ancien appareil - 16

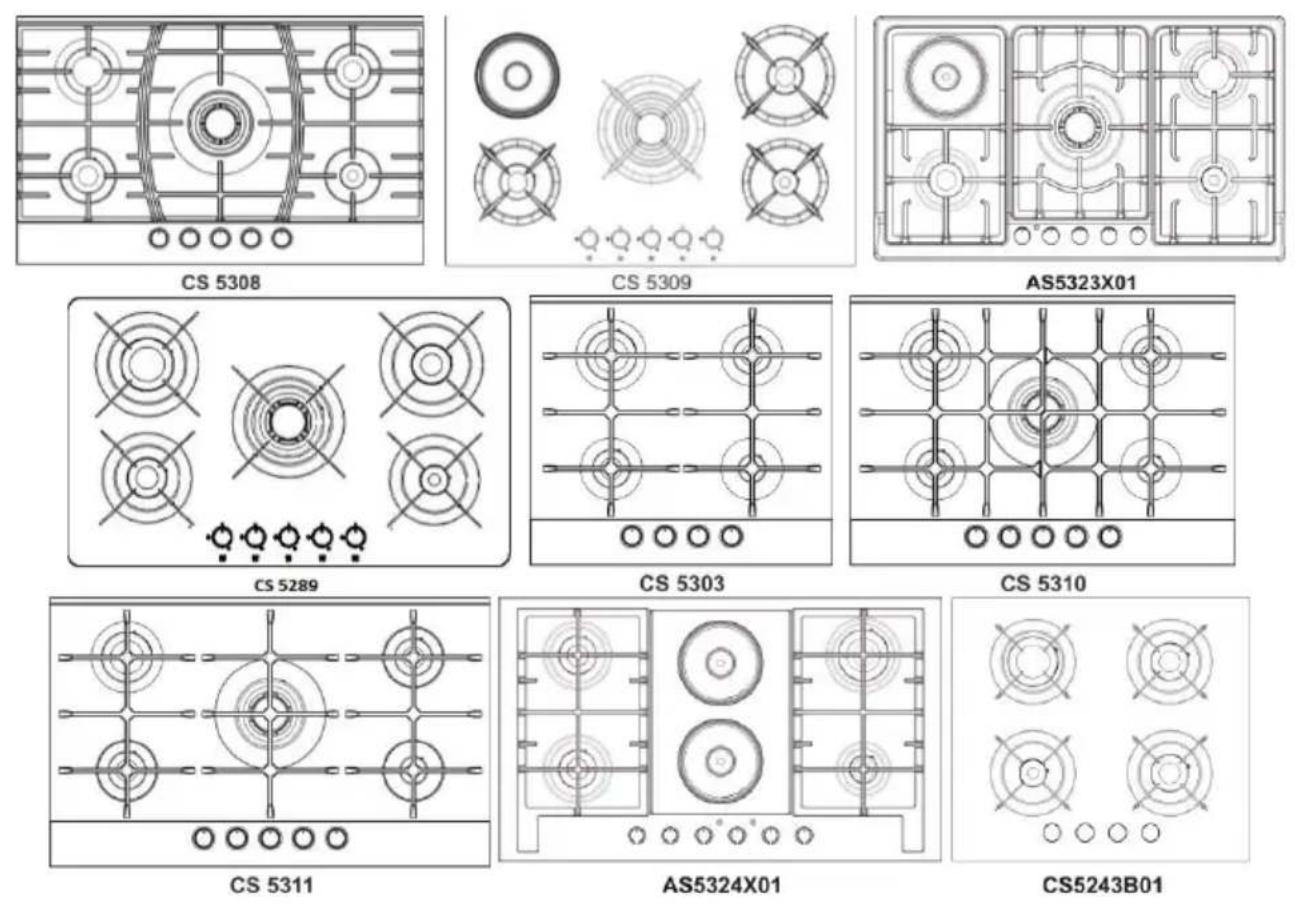

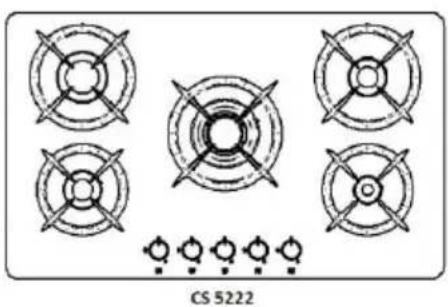

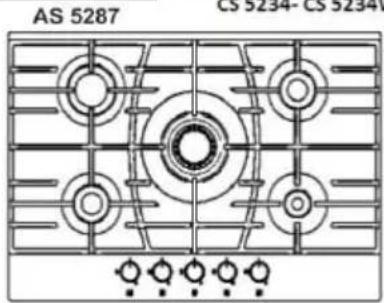

CS5223-CS5223W CS5263

CS5236-CS5236W

CS5243-CS5243W

CS5244-CS5244W

CS5249-CS5249W

CS5253

CS5264

CS5284

AS 5278

CS 5306 CS 5307

SILVERLINE CS 5236 W - Élimination de l'ancien appareil - 17

Bruleurs a gaz

Tourner les boutons de contrôle permet la distribution du gaz dans les brûleurs. Les symboles ci-dessous, qui varient selon le modèle, sont des boutons ou panneau de contrôle. Vous pouvez trouver ci-dessous ceux qui sont appropriés à votre plaque de cuisson.

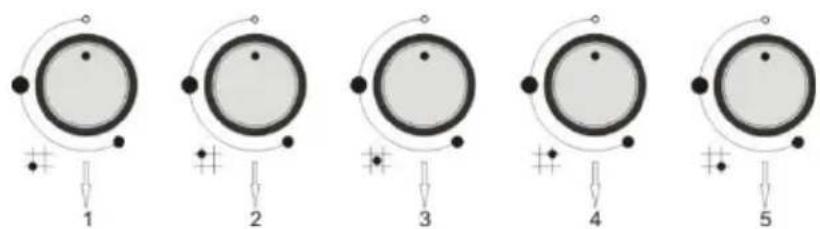

SILVERLINE CS 5236 W - Bruleurs a gaz - 1

Bouton contrôle du brûleur en bas à gauche
Bouton contrôle du brûleur en haut à gauche
Bouton contrôle du brûleur du milieu
Bouton contrôle du brûleur en haut à droite
Bouton contrôle du brûleur du bas à droite

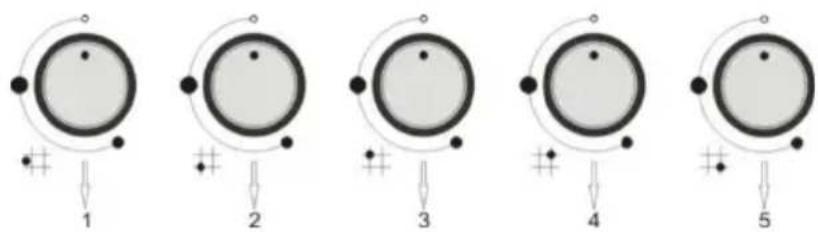

SILVERLINE CS 5236 W - Bruleurs a gaz - 2

Bouton contrôle du brûleur gauche
Bouton contrôle du bruleur du milieu en bas
Bouton contrôle du bruleur du milieu en haut
Bouton contrôle du brûleur du haut à droite
Bouton contrôle du brûleur du bas à droite

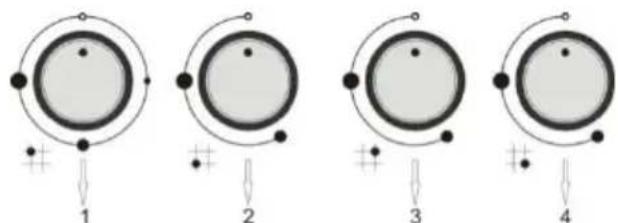

SILVERLINE CS 5236 W - Bruleurs a gaz - 3

Bouton contrôle hot-plate
Bouton contrôle du bruleur du bas à gauche
Bouton contrôle du brûleur du haut à droite
Bouton contrôle du brûleur du bas à droite

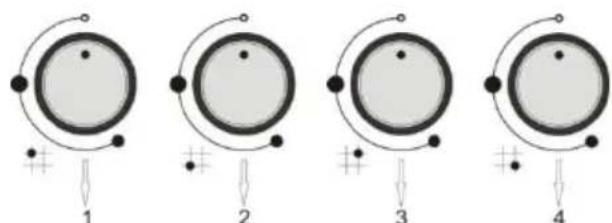

SILVERLINE CS 5236 W - Bruleurs a gaz - 4

Bouton contrôle du brûleur du bas à gauche
Bouton contrôle du brûleur du haut à gauche
Bouton contrôle du bruleur du haut à droite
Bouton contrôle du bruleur du bas à droite

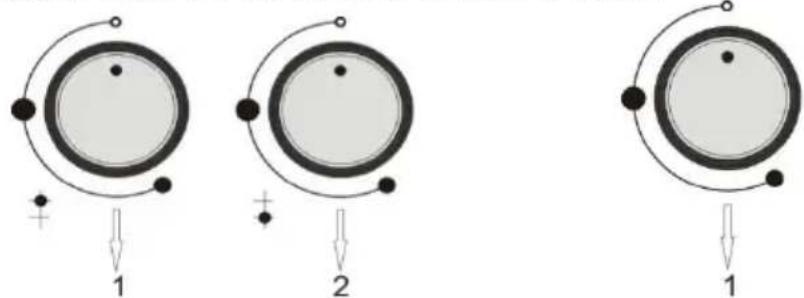

SILVERLINE CS 5236 W - Bruleurs a gaz - 5

Bouton contrôle du bruleur du haut 1. Bouton du bruleur Wok.
Bouton contrôle du bruleur du bas

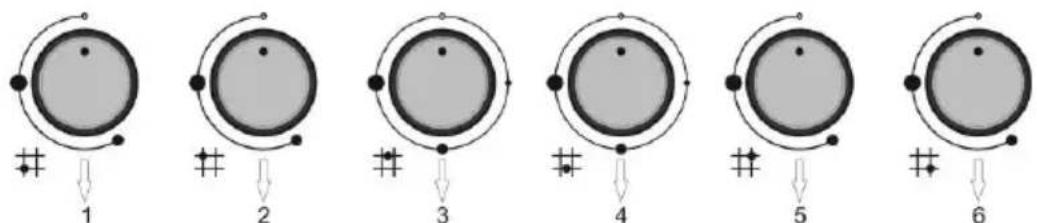

SILVERLINE CS 5236 W - Bruleurs a gaz - 6

Bouton contrôle du brûleur en bas à gauche
Bouton contrôle du brûleur en haut à gauche
Bouton contrôle hot-plate du haut
Bouton contrôle hot-plate du bas
Bouton contrôle du brûleur du haut à droite
Bouton contrôle du brûleur du bas à droite

Allumage des bruleurs

Si vous plaque de cuisson n'a pas de système d'allumage, ou en cas de coupure d'électricité, appuyez et tournez vers le bas (sens inverse des aiguilles d'une montre) le bouton contrôle lié au brûleur que vous souhaitez allumer et approchez une allumette ou briquet pour créer la flamme.

Pour une distribution de gaz minimum, tournez le bouton jusqu'au signe montré ci-dessus. Le réglage de la distribution de gaz se fait toujours entre la position maximum et minimum ; il ne doit jamais se faire être la position minimum et (off). Pour éteindre le bruleur, tournez le bouton dans le sens des aiguilles d'une montre jusqu'à la position 'robinet de gaz fermé'.

MODELE Avec allumage electronique (allumage automatique)

Pour allumer un des brûleurs, tournez le bouton correspondant dans le sens inverse des aiguilles d'une montre jusqu'à la position grande flamme. Réglez l'importance de la flamme.

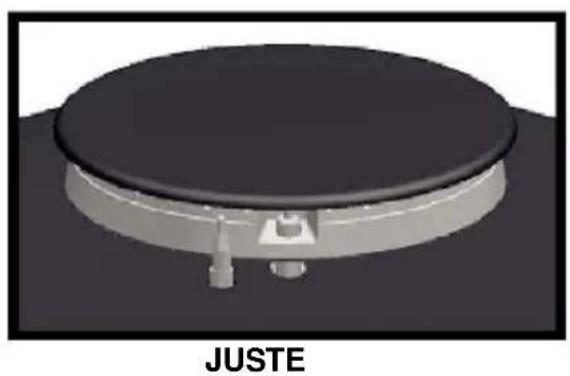

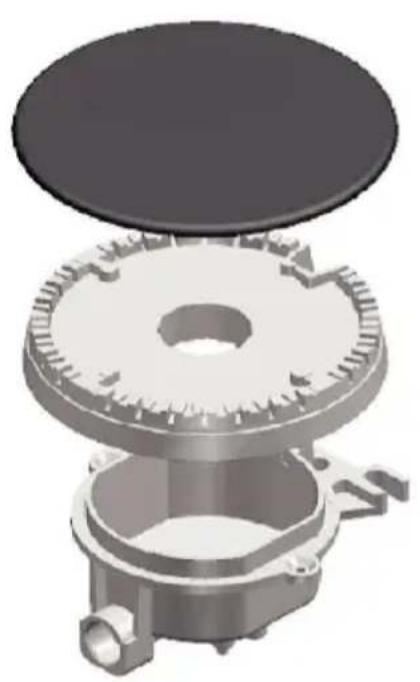

SILVERLINE CS 5236 W - MODELE Avec allumage electronique (allumage automatique) - 1

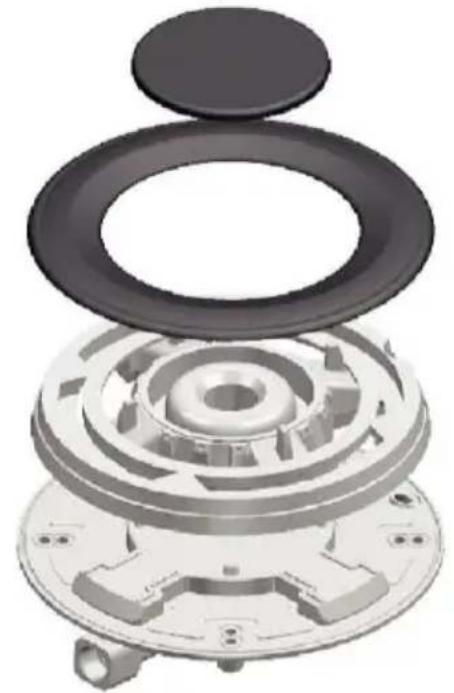

SILVERLINE CS 5236 W - MODELE Avec allumage electronique (allumage automatique) - 2

SILVERLINE CS 5236 W - MODELE Avec allumage electronique (allumage automatique) - 3

Image 1.

Pour que l'appareil fonctionne correctement, les grilles et pièces du brûleur doivent être positionnées correctement (image 1).
Assurez-vous que la flamme est de couleur bleue ; éteignez l'appareil, vérifiez que le brûleur est positionné correctement. Si le problème continue, faites appel à un centre de service/agréé.

Fonctionnement des brûleurs et niveau de puissance

Pour allumer un des brûleurs, tournez le bouton correspondant dans le sens inverse des aiguilles d'une montre jusqu'à la position grande flamme.

Appuyez sur le bouton et maintenez-le dans cette position jusqu'à ce que le brûleur s'allume.

Image 2.

Il se peut que le brûleur s’éteigne lorsque vous relâchez le bouton.

Cela signifie que le dispositif de sécurité n'a pas chauffé suffisamment.

Dans un tel cas, veuillez répéter les opérations décrites ci-dessus. Le dispositif de sécurité est optionnel - si votre modèle n'en est pas équipé, l'allumage doit être instantané.

Avertissement :

Le bouton ne doit pas être maintenu enfoncé pendant plus de 15 secondes. Si, une fois ce temps écoulé, le brûleur ne

reste pas allumé, attendez au moins une minute avant de répéter l'opération.

Pour éteindre les brûleurs :

Pour arrêter l'appareil, tourner le bouton vers la droite et le positionner en mode « off »

Coupure automatique du gaz (FFD)

FFD est un dispositif de supervision de la flamme qui rend l'utilisation du produit beaucoup plus sûre. Si la flamme s'éteint pour quelque raison que ce soit (vent, inondation etc.) alors que le brûleur est allumé, le système coupe l'arrivée de gaz. Dans ce cas, ramenez le bouton en position « off » et rallumez le brûleur.

Image 3.

Avertissement :

Avant l'utilisation de la plaque, après son installation, ramenez la plaque à la puissance maximale et laissez fonctionner pendant 5 minutes, sans poser de récipient sur la surface. À cette phase, il

Il se peut que la plaque dégage un peu de fumée et d'odeur. Par la suite, ces effets disparaîtront.

En dehors de cette première utilisation, ne jamais chauffer la plaque sans récipient sur la surface.

Choisissez des récipients à fond épais et bien plat (fond dressé) et utilisez toujours un récipient dont le diamètre est proportionné à la plaque. · Ne faites pas chauffer la plaque à vide et n’interposez aucun produit ou matériel entre la plaque et le récipient.

Attention à ne pas faire déborder quelconque liquides et à ne pas mettre de récipient mouillé sur la plaque.

Évitez de verser du vinaigre, sel, jus de citron etc. sur la plaque.

Ne pas utiliser de spatule ou autre matériel pointu lors du nettoyage des pièces en aluminium qui permettent la connexion des parties verre et métal.

Utilisation

Bouton contrôle de puissance

Vous pouvez régler la puissance adaptée à votre cuisson par le bouton control de puissance.

Nous vous conseillons pour réussir vos cuissons de démarrer à l'allure maximale et de ramener ensuite à une allure intermédiaire en tenant compte de la nature des mets et de leur volume.

Un avertissement lumineux rouge s'allume lorsque la plaque est mise en marche. Pour arrêter la plaque, positionner le bouton en position 0 : l'avertissement lumineux rouge s'éteint.

1 •	Lent	PourCHAuffer
2 •	Moyen	Pourchauffer et cuire
3 •	Fort	Friture

Nous vous conseillons de commencer la cuisson avec la puissance maximale et par la suite régler à la puissance adaptée.

Les indications citées ci-dessous sont communiquées à titre indicatif, l'expérience personnelle vous permettra d'ajuster les réglages selon votre convenance.

Utilisation du bon brûleur :

Utilisez des ustensiles de cuisson adaptés à la dimension des brûleurs (consultez le tableau ci-contre).
Utilisez exclusivement des ustensiles de cuisson à fond plat.
Cuisez les aliments dans une quantité d'eau adaptée aux besoins et maintenez le couvercle sur la casserole.

	Diametre ustensiles de cuisson
Bruleur	minimum (cm)	maximum (cm)
Auxiliaire (A)	12	16
Semi Rapide (SR)	14	20
Rapide (R)	18	24
WOK	22	26
Plaque electrique	14	18

Pour conserver votre table de cuisson en parfait état, veillez à la nettoyer après chaque utilisation en éliminant tous les résidus d'aliment.

Utilisation des grilles et conseils

Les grilles support de casserole ont été conçues pour une utilisation sécurisée de la plaque de cuisson.

Avant utilisation, vérifie que les grilles sont bien positionnées et que les pieds de protection en caoutchouc sont complets.

N'utilisez pas d'ustensile de cuisson à fond déformé ou diamètre inadapté pour éviter toutes instabilités sur la grille.

SILVERLINE CS 5236 W - Utilisation des grilles et conseils - 1

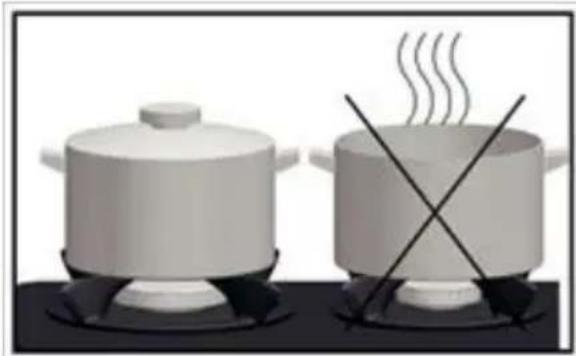

Pour économiser l'énergie ; utilisez toujours le couvercle correspondant à chaque casserole. La cuisine sans couvercle consomme plus d'énergie. Utiliser un couvercle en verre qui permet de contrôler la cuisson sans avoir à le soulever.

SILVERLINE CS 5236 W - Utilisation des grilles et conseils - 2

Ne pas mettre d'ustensile de cuisson directement sur le brûleur. Toujours utiliser les grilles.

SILVERLINE CS 5236 W - Utilisation des grilles et conseils - 3

Toujours placer le récipient au centre du brûleur pour éviter la propagation des flammes. Avec les tables à induction, le récipient doit aussi être placé au centre de la plaque. Le récipient et le brûleur doivent être de la même taille. Évitez de mettre de gros récipients du côté des boutons pour éviter tous sorts de dommages.

SILVERLINE CS 5236 W - Utilisation des grilles et conseils - 4

Ne pas placer d'objet lourd sur la table.
Ne pas chauffer de récipient vide. Le récipient peut se déformer. La chaleur peut endommager la surface.
Ne pas verser de liquide froid sur la surface lorsque l'appareil est chaud.
Ne pas poser d'objet pointu sur l'appareil.
Ne pas utiliser d'ustensile de cuisson non adapté.
En cas d'incendie, ne tentez en aucun cas d'eteindre le feu avec de l'eau. Couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
Cet appareil ne fonctionne pas avec minuteur externe ou un système de commande à distance.

Avertissement :

Lors de l'utilisation de l'appareil, les brûleurs chauffent. L'appareil doit donc toujours être sous surveillance contre risque d'incendie. Ne pas laisser les enfants s'approcher de l'appareil.
Surveillance attentivement la cuisson lors de la friture dans l'huile ou la graisse : les graisses surchauffées s'enflamment facilement.
Ne posez pas, ne stockez pas et n’approchez pas avec des liquides ou des matériaux inflammables, des objets susceptibles de fondre (plastique, aluminium) sur ou à proximité de l’appareil.

Installation de l'appareil

Les opérations d'installation, de branchement et de réparation sont du ressort exclusif d'un technicien qualifié du centre de service agréé.

Notre sympathie n'est pas responsable de tous les dommages résultant d'une mauvaise installation.

Consignes avant installation

ATTENTION : Veuillez lire attentivement cette notice d'utilisation ainsi que les recommandations et les avertissements qu'elle contient avant de procéder à l'installation et à la première utilisation de l'appareil. Vérifiez que les conditions de distribution locale (nature et pression du gaz) sont compatibles avec les réglages de la table de cuisson indiqués sur la fiche produit. Pour tout changement de type de gaz, contactez un centre de service agréé.

Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez jamais un appareil endommagé. Si nécessaire, contactez le magasin vendeur.
Durant l'installation, mettez la borne d'alimentation hors tension.
Pour un bon fonctionnement de l'appareil, vérifie que les surfaces extérieures des meubles ou des appareils adjacents à la table de cuisson résistent à la chaleur, conformément aux réglementations locales en vigueur.

Consignes de mise en place de la table de cuisson :

Les plaques de cuisson sont livrées avec un joint souple d'étanchéité à interposer entre elles et le plan de travail. Auto-adhésif, ce bourrelet de mousse se fixe sous l'appareil avant l'encastrement. Il est recommandé de dégraisser le pourtour de la plaque, sur l'envers, pour assurer un bon collage.

Appliquez le joint, enlevant le film protecteur au fur et à mesure, et pressez pour le faire adhérer. Insérez ensuite la plaque dans la découpe : en la tenant à deux mains, faites-la doucement reposer pour ne pas l'endommager.

Immobilisez la plaque avec les pièces métalliques et vis fournis avec l'appareil.

Les appareils encastrables ne peuvent être mis en fonctionnement qu'après avoir été installés dans des meubles et des plans de travail homologués et adaptations.

Consignes de montage

L'installation de cette table de cuisson doit être conforme à la réglementation locale. Le technicien en charge de l'installation de l'appareil doit tenir compte de cette règlementation.

L'appareil a été conçu pour être installé sur des tables de travail standard.
La table de travail ainsi que tout le matériel entourant l'appareil doit pouvoir résister à une chaleur de minimum 100°C.

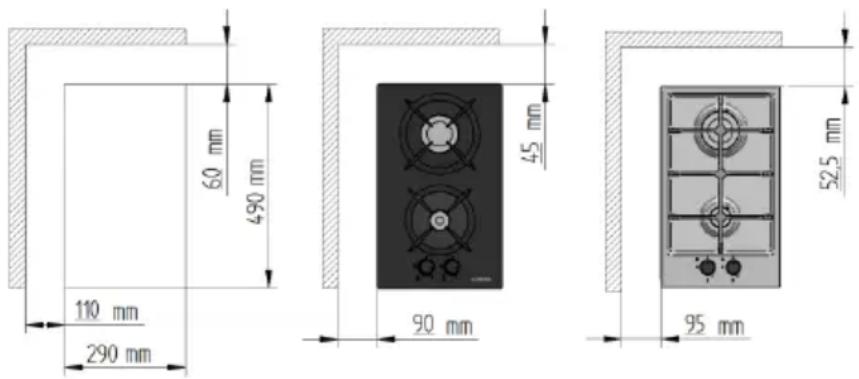

Laissez une distance de sécurité entre l'appareil et le mur (image 4).
L'emplacement de l'appareil sur la table de travail doit être comme sur l'image ci-dessous (image 4).

SILVERLINE CS 5236 W - Consignes de montage - 1

Image 4

La distance entre la table de cuisson et quelconque apparéil positionné dessus (ex. hotte) doit être de minimum 700mm (image 5).
Pour les tables de cuisson de 60mm montée sur un four encastrable sans système de refroidissement, il est conseil

Image 5

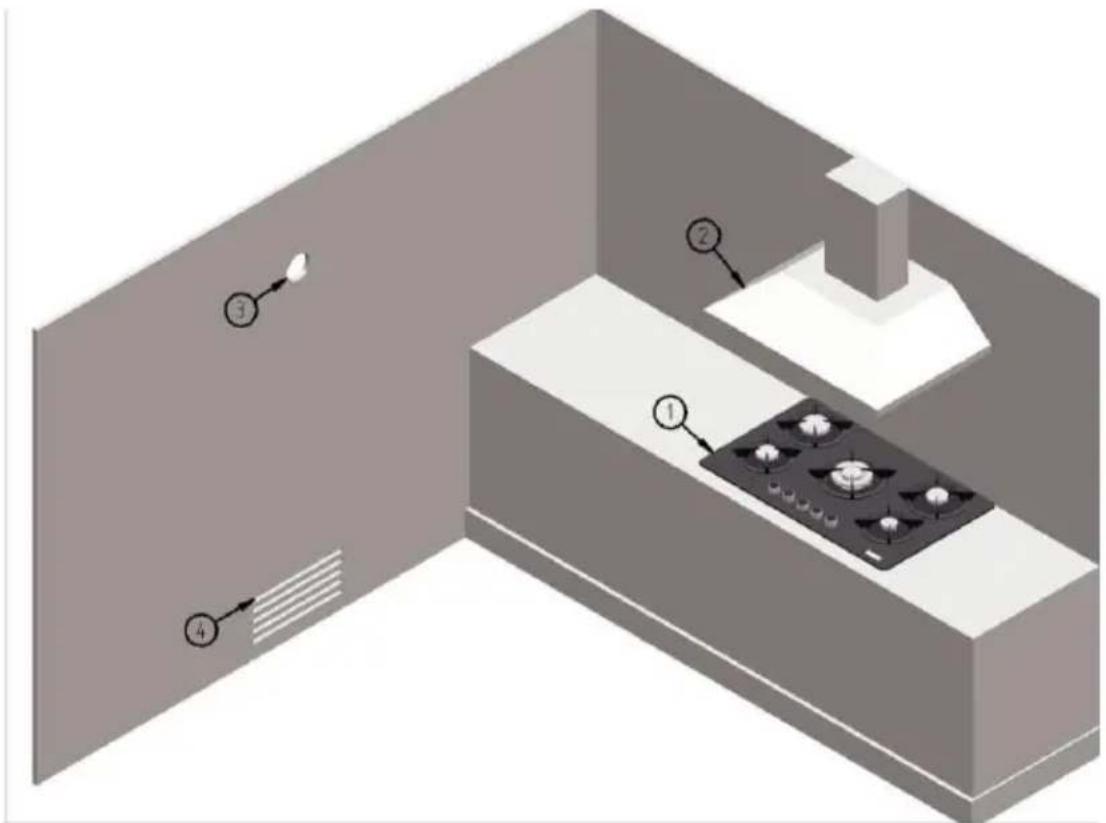

Évacuation des gaz brûlés

Vous trouvez dans le tableau ci-dessous les données nécessaires pour une bonne aération en fonction de la superficie de la pièce (tableau 1).
Les gaz brûlés doivent être évacués via une hotte.
Si vous n'utilisez pas de hotte, la pièce doit être équipée d'un ventilateur électrique sur la fenêtre ou un mur, ayant une capacité d'évacuation suffisante (image 6).

SILVERLINE CS 5236 W - Évacuation des gaz brûlés - 1

Table de cuisson
Hotte
Ventilateur électrique
Ouverture de ventilation

Image 6

Surface de la piece (m3)	Ouverture de venlaon (cm2)
Moins de 5 m3	Au moins 100 cm2
Entre 5m3et 10 m3	Au moins 50 cm2
Plus de 103	Pas nécessaire
Cave	Au moins 65 cm2

Montage de l'appareil sur le plan de travail

Les plaques de cuisson sont livrées avec un joint couple d'étanchéité à interposer entre elles et le plan de travail. Auto-adhésif, ce bourrelet de mousse se fixe sous l'appareil avant l'encastrement. Il est recommandé de dégraisser le pourtour de la plaque, sur l'envers, pour assurer un bon collage (image 7).
Insérez ensuite la plaque dans la découpe : en la tenant à deux mains, faites-la doucement reposer pour ne pas l'endommager.
Immobilisez la plaque avec les pièces métalliques et vis fournies avec l'ordinateur (images 7 et 8)

Image 7.

Image 8.

Connexion electrique

La connexion électrique doit être faite par une personne qualifiée et compétente.
Les câbles électriques ne doivent pas passer dans des zones chaudes.
Si le cordon d'alimentation est endommagé, remplacez-le par un autre cordon d'alimentation procuré chez un centre de service agréé.
Pour éviter tout risque d'incendie causé par une surchauffe, n'utilisez pas de réducteur, adaptateur ou commutateur pour vos connexions électriques.
Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un appareil non relié à la terre ou équipé d'une terre défectueuse.

Ces consignes sont pour un technicien qualifié et agréé. Les équipements utilisés doivent être conformes aux standards et à la réglementation en vigueur.

Toutes les opérations doivent être faites hors tension.

Coupez l'arrivée de gaz.

La plaque signalétique indique le type de gaz pour lequel l'appareil a été conçu. Utilisez des détendeurs compatibles avec la pression du gaz mentionnée.

Assurez-vous que le détendeur de gaz utilisé est conforme à la réglementation en vigueur et qu'il est muni d'une sortie de gaz de 300 mmSS (30 mbar).

La pression du gaz est de 200 mmSS (20 mbar). Pour une conversion de la plaque, contactez un centre de service agréé.

Assurez-vous que les tuyaux, joints et autres matériel utilisés sont conformes à la réglementation locale.

Des pièces de connexion conique sont fournies avec certains modèles pour les pays dans lesquels cette connexion est obligatoire. Dans ce cas, la pièce de connexion conique doit être montée sur la plaque de cuisson.

Si la connexion entre l'appareil et la source de gaz se fait avec un tuyau couplé, alors la longueur du tuyau doit être au maximum 120 cm.

Veillez à ce que le tuyau principal de raccordement n'exerce aucune pression sur la table de cuisson.

Lorsqu'un tuyau flexible est utilisé, veillez à ce qu'il ne touche pas un autre appareil et qu'il ne soit pas écrasé ou coincé.

Assurez-vous que le tuyau de gaz ne passe pas dans des zones chaudes.

NOTE: Même si le tuyau de gaz n'est pas endommagé, renouvelez-le toutes les 4 - 5 ans.

NOTE: Lorsque le raccordement final a été effectué, il est important qu'une vérification minutieuse des fuites éventuelles soit effectuée sur toutes les parties de l'appareil.

Pour le montage, procédez de la façon ci-dessous :

Dans l'ordre : montez l'adaptateur male, cylindre, joint, adaptateur conique de gaz femelle - cylindre ou pièce de cylindre.
Pour bien positionner les tuyaux, serrez les points de connexions avec une clé.
Utilisez un tuyau rigide en cuivre ou un tuyau flexible en acier pour raccorder C à l'alimentation principale de gaz.

AVERTISSEMENT: Refaite une vérification minutieuse pour être sûr qu'il n'y a aucune fuite.

Convertir la PLAQUE de cuisson

Les équipements utilisés doivent être conformes aux standards et à la réglementation en vigueur.

Le remplacement / changement de la plaque de gaz doit être effectué par un technicien qualifié

Toutes les opérations doivent être faites hors tension.

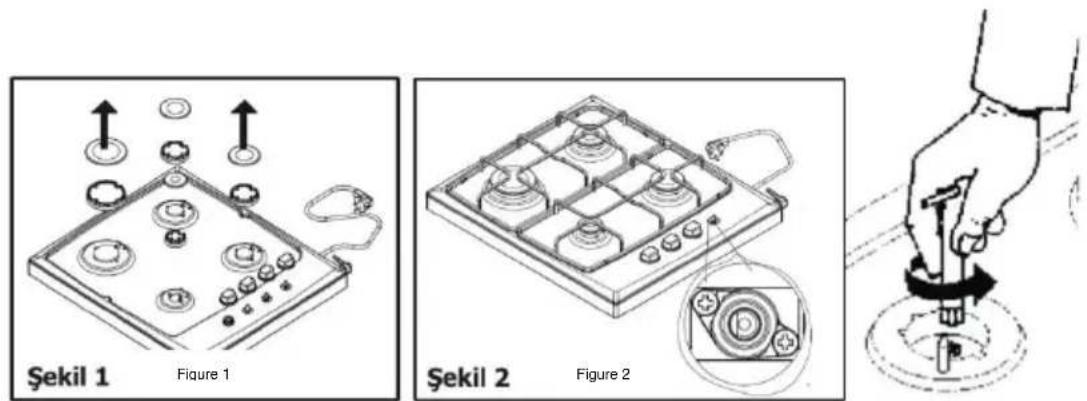

SILVERLINE CS 5236 W - Convertir la PLAQUE de cuisson - 1

Soulevez le chapeau et la couronne du brûleur.

Remplacez les injecteurs avec des injecteurs correspondant, en respectant les informations du tableau qui suit. Utilisez une clé de 7 mm pour cette opération. Enlevez les boutons de la plaque ainsi que les joints de façon à pouvoir voir la vis de réglage de la valve. Pour régler la taille de la flamme de la position petit feu : allumez le brûleur puis mettez-le sur la position petit feu.

Le réglage du début : pour passer du GPL au gaz naturel, desserrez la vis ; pour passer du gaz naturel au GPL, serrez la vis.

Une fois la conversion faite, posez tout d'abord les joints plastiques, puis les boutons.

Cette opération doit être faite par un technicien/agréé. L'appareil doit être installé conformément à la réglementation en vigueur.

Avant toute opération, coupez l'arrivée de l'électricité.

La plaque signalétique indique le type de gaz pour lequel l'appareil a été conçu.

Bruleur Auxiliaire (A)	Bruleur Semi Rapide (SR)	Bruleur Rapide (R)	WOK (3,3 kW)	WOK (3,8 kW)
G 30-30 mbar GPL (0,50 mm)	G 30-30 mbar GPL (0,65 mm)	G 30-30 mbar GPL (0,85 mm)	G 30-30 mbar GPL (0,89 mm)	G 30-30 mbar GPL (0,98 mm)
G20-20 mbar Gaz (0,72 mm)	G20-20 mbar Gaz (0,97 mm)	G20-20 mbar Gaz (1,15 mm)	G20 – 20 mbar Gaz (1,28 mm)	G20 – 20 mbar Gaz (1,35 mm)

SILVERLINE CS 5236 W - Convertir la PLAQUE de cuisson - 2

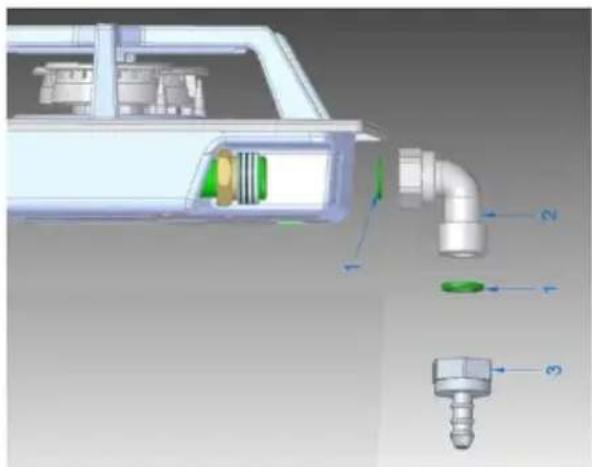

Joint nitrile/klingerite
Coude pour tuyau
Entre tuyau GPL

Lors de la conversion GPL / gaz, mettez un joint sur le tuyau GPL avant de le serrez (voir illustration ci-dessus).

Rendement energetique de l'appareil

Pour diminuer la consommation énergétique de votre plaque de cuisson, suivez les conseils ci-dessous :

Si possible, couvrez toujours les récipients de cuisson avec un couvercle pendant la cuisson.
Déposez toujours le représentant sur la zone de cuisson avant de mettre celle-ci en fonctionnement.
Mettez à l'arrêt les zones de cuisson avant la fin du temps de cuisson pour utiliser la chaleur résiduelle.

Sur la table de cuisson, utilisez des récipients de cuisson dont le diamètre correspond au diamètre de la zone de cuisson utilisée.

Entretien et nettoyage

Avant de procéder au nettoyage et entretien de l'appareil, lisez attentivement les conseils ci-dessous :

Coupez l'arrivée de gaz.
Débranchez la prise.
Si la plaque est chaude, attendez qu'elle refroidisse.
Utilisez des produits de nettoyage adaptés.
N'utilisez pas de produits de nettoyage trop abrasifs.
La plaque doit être régulièrement nettoyée pour assurer un usage à long terme.
Pour ne pas endommager le système automatique d'allumage, n'essayez pas d'allumer le brûleur sans chapeau et couronne.
Après nettoyage, réinstallez le thermocouple propre et sec pour ne pas endommager les bougies et le système de sécurité.
N'utilisez pas d'acide, essence ou autres produits chimiques.
Pour la plaque en verre et les grilles, utilisez des produits de nettoyage adaptés.
Ne versez pas de liquides froids sur la plaque lorsqu'elle est chaude ; la plaque en verre peut se fissurer ou se casser à cause du choc thermique.

Neurtoutpas enlever les boutons de commande lors du nettoyage de la plaque de cuisson.

Pièces émaillées :

Toutes les pièces émaillées doivent être nettoyées avec de l'eau savonneuse et détergent deux adaptations. Utilisez une éponge.

Les grilles :

Les grilles émaillées peuvent être lavées dans un lave-vaisselle.

Les bruleurs :

Les brûleurs, composés de 2 pièces, peuvent être nettoyés avec un détergent ajusté.

Séchez les brûleurs avant de les replacer.

Pour les modèles avec allumage électronique, veillez à garder l'électrode propre.

Pour les modèles avec soupape de sécurité, nettoyez la soupape pour assurer le bon fonctionnement de l'appareil.

Après le nettoyage, replacez les brûleurs correctement.

Pour ne pas endommager le système d'allumage électronique, ne pas faire marcher le système tant que les brûleurs ne sont pas correctement placés.

Cet appareil est marqué selon la directive européenne 2012/19/EU concernant les appareils électriques et électroniques usagés (déchets des équipements électriques et électroniques DEEE). La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.

Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.

En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique.

Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.

Vous avez l'obligation d'utiliser les systèmes de collecte sélective mis à votre disposition.

Conforme à la réglementation AEEE

SILVERLINE CS 5236 W - Conforme à la réglementation AEEE - 1

Les informations contenues dans la fiche de données de produit sont fournies en conformité avec le délégué de la Commission du règlement (UE) n° 66/2014 complétant la directive du Parlement européen et du Conseil 2009/125/CE.
