JKSI804F5 - Cuisinière JUNO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière à induction encastrable
Marque	Juno
Modèle	JKSI804F5
Alimentation électrique	220-240 V ~ 50-60 Hz, 7.4 kW
Nombre de zones de cuisson	4
Type de zones	Induction
Zone avant gauche	21,0 cm, 2300 W (Boost 3700 W, 10 min max)
Zone arrière gauche	18,0 cm, 1800 W
Zone avant centrale	14,5 cm, 1400 W
Zone arrière droite	30,0 cm, 2400 W (Boost 3700 W, 10 min max)
Fonctions spéciales	Booster, Démarrage automatique, Minuteur dégressif, Verrouillage, Dispositif de sécurité enfants, Gestionnaire de puissance, Arrêt automatique
Consommation énergétique (table)	176,3 Wh/kg
Surface de cuisson	Vitrocéramique
Nettoyage	Chiffon doux, nettoyant non-abrasif, racloir spécial pour résidus tenaces
Sécurité	Verrouillage, sécurité enfants, indicateur de chaleur résiduelle, arrêt automatique, protection contre surchauffe
Installation	Encastrable, espace de ventilation minimal 2 mm entre plan de travail et unité, doit être installé par un professionnel
Câble d'alimentation	H05BB-F T min 90°C
Pièces détachées	Utiliser exclusivement des pièces d'origine
Réparabilité	Contacter un service après-vente agréé
Notice	72 pages, disponible en français et autres langues

FOIRE AUX QUESTIONS - JKSI804F5 JUNO

Comment allumer et éteindre la table de cuisson ?

Appuyez sur la touche MARCHE/ARRÊT (①) pendant 1 seconde pour allumer ou éteindre la table.

Que faire si la table ne s'allume pas ?

Vérifiez que la table est correctement branchée et que le fusible n'a pas disjoncté. Assurez-vous d'avoir appuyé sur la touche MARCHE/ARRÊT pendant au moins 1 seconde. Si le problème persiste, contactez un électricien qualifié.

Comment utiliser la fonction Booster ?

Sélectionnez la zone de cuisson, puis appuyez sur la touche P. L'affichage montre P et la zone passe en puissance maximale pendant une durée limitée (10 min max pour les zones compatibles). Pour désactiver, appuyez à nouveau sur P ou modifiez le niveau de cuisson.

Comment verrouiller les commandes ?

Réglez d'abord le niveau de cuisson, puis appuyez sur la touche Verrouillage (⑥). L'affichage montre L pendant 4 secondes. Pour déverrouiller, appuyez à nouveau sur la même touche.

Que signifie le code F sur l'affichage ?

Le symbole F indique qu'aucun récipient n'est détecté sur la zone, ou que le récipient est inadapté ou trop petit. Placez un récipient compatible induction, ou utilisez un diamètre suffisant.

Comment nettoyer la table vitrocéramique ?

Nettoyez après chaque utilisation. Pour les résidus de sucre ou plastique fondu, utilisez un racloir spécial immédiatement. Pour les taches de calcaire ou graisse, attendez que la table refroidisse, puis nettoyez avec un chiffon humide et un détergent non-abrasif. Séchez avec un chiffon doux.

Quelle est la procédure pour installer l'appareil ?

L'installation doit être effectuée par un professionnel qualifié. Respectez les distances minimales par rapport aux autres appareils, prévoyez un espace de ventilation de 2 mm et un panneau de séparation ignifuge sous l'appareil. Suivez scrupuleusement les instructions d'installation fournies.

Comment utiliser le minuteur dégressif ?

Sélectionnez la zone de cuisson en appuyant plusieurs fois sur la touche de sélection (⑥) jusqu'à ce que le voyant de la zone clignote. Ensuite, appuyez sur + ou - du minuteur pour régler la durée (00-99 minutes). Le décompte commence automatiquement. Quand le temps est écoulé, un signal sonore retentit.

Que faire en cas de code d'erreur E + chiffre ?

Un code E + chiffre indique une anomalie. Débranchez la table de cuisson de l'alimentation électrique pendant quelques minutes, puis rebranchez-la. Si le code réapparaît, contactez le service après-vente agréé.

Comment activer le dispositif de sécurité enfants ?

Allumez la table en appuyant sur la touche MARCHE/ARRÊT (①). Sans sélectionner de niveau de cuisson, appuyez sur la touche Verrouillage (⑥) pendant 4 secondes. L'affichage montre L. Éteignez la table. Pour désactiver temporairement pour une cuisson, allumez la table puis appuyez à nouveau sur la même touche pendant 4 secondes et réglez le niveau dans les 10 secondes.

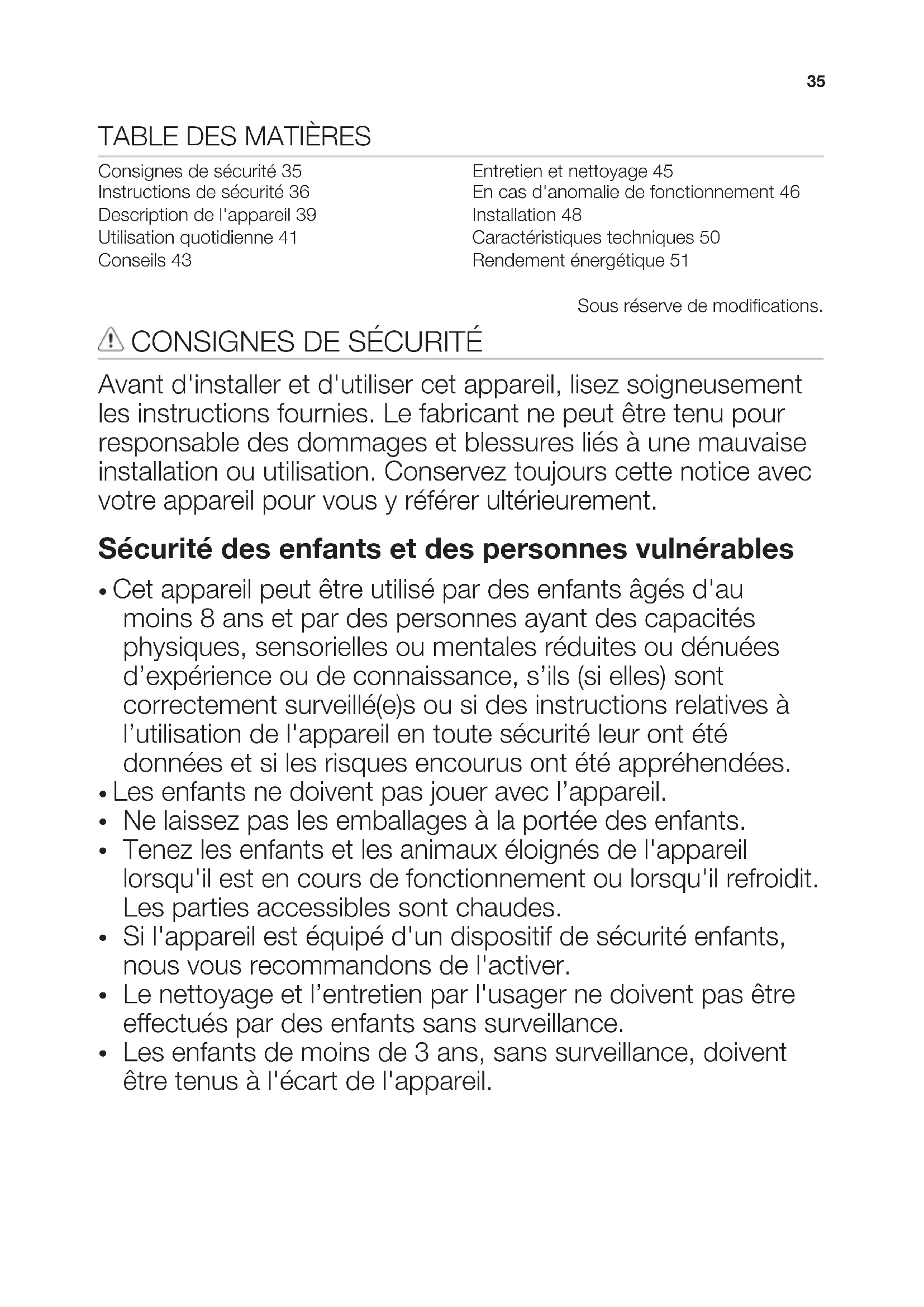

MODE D'EMPLOI JKSI804F5 JUNO

Consignes de sécurité 35
Instructions de sécurité 36
Description de l'appareil 39
Utilisation quotidienne 41
Conseils 43

Entretien et nettoyage 45
En cas d'anomalie de fonctionnement 46
Installation 48
Caracteristiques techniques 50
Rendement energetique 51

Sous réserve de modifications.

CONSIGNES DE SECURITÉ

Avant d'instructor et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre apparéil pour vous y reférer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
• Le nettoyage et l'entretien par l'usage ne doivent pas etre effectués par des enfants sans surveillance.
• Les enfants de moins de 3 ans, sans surveillance, doivent être tenus à l'écart de l'appareil.

Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les résistances.
• Ne faites pas fonctionner l'appareil avec un minuteur exter ou un système de commande à distance.
• Il peut être dangereux de laisser chauffer de laGRAisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez jamais d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Àprousutilisation, éteignez toujours la zone de cuisson à l'aide de la manette de commande correspondante et ne vous fiez pas à la détction des recipients.
• Si la surface vitrocéramique est fissurée, éteignez l'appareil pour éviter tout risque d'électrocution.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un service de maintenance/agréé ou un technicien qualifié afin d'éviter tout danger.

INSTRUCTIONS DE SECURITE

AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage
• N'installez pas et ne branchez pas un apparéil endommagé.

• Suívez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Respectez l'espacement minimal requis par rapport aux autres apparéils et éléments.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.
• Isolez les surfaces découvertes à l'aide d'un matériel d'étanchéité pour éviter que la moissure ne provoque des gonflements.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.

• N'installez pas l'appareil pres d'uneporte ou sous une fenetre. Les recipientschauds risqueraient de tomber del'appareil lors de I'ouverture de celles-ci.

• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Veillez à installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

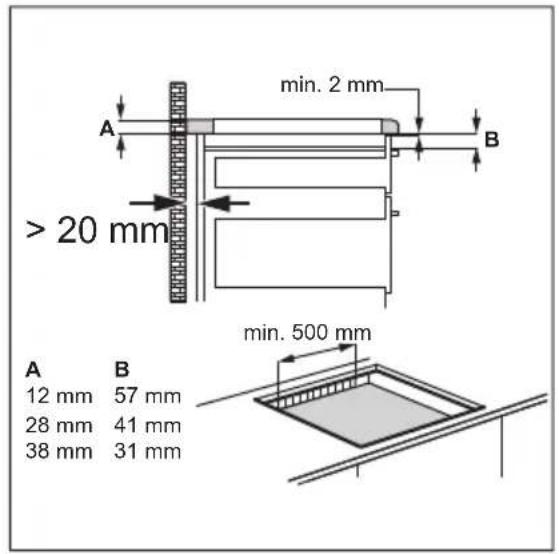

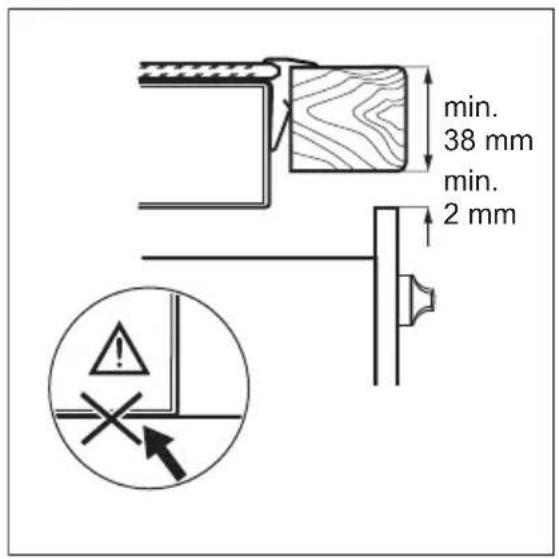

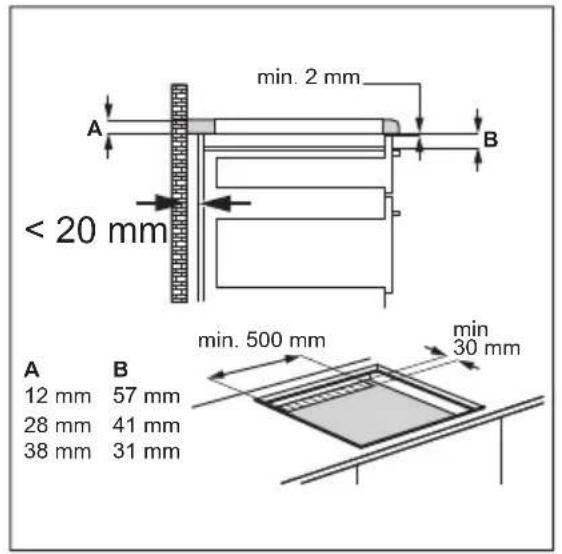

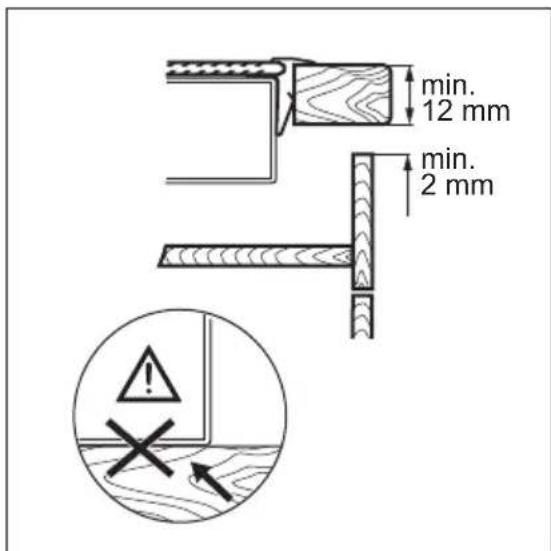

  Assurez-vous de laisser un espace de ventilation de 2 mm entre le plan de travail et l'avant de l'unité qui se trouve dessous. La garantie ne couvre pas les dommages causés par l'absence d'un espace de ventilation ajustat.

Branchement électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
- L'appareil doit être relié à la terre.
- Avant toute intervention, assurez-vous que l'appareil est débranché.
- Vérifiez que les données électriques figurant sur la plaque signalétique correspondant à celles de votre réseau. Si ce n'est pas le cas, contactez un electricien.
Assurez-vous que l'appareil est bien installé. Un cable d'alimentation l'âche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
- Utilisez le cable d'alimentation électrique approprié.
- Ne laisses pas le cable d'alimentation s'emmelter.
Assurez-vous qu'une protection antiélectrocution est installée.
- Utilisez un collier anti-traction sur le câble.
Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les

surfaces brûlantes de l'appareil ou les réçipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.

• N'utilisez pas d'adaptateurs multiprises ni de rallonges.
  Veillez a ne pas endommager la fiche secteur (si presente) ni le cable d'alimentation. Contactez notre centre de maintenance agree ou un electricien pour remplancer le cable d'alimentation s'il est endommaged.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas'être enlevée sans outils.
• Ne connectez la fiche d'alimentation secteur à la prise de courant secteur qu'à la fin de l'installation. Assurez-vous que la fiche d'alimentation est accessible une fois l'appareil installé.
• Si la prise de courant est l'âche, ne branche pas la fiche d'alimentation secteur.
• Ne tirez jamais sur le cable d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la fiche.
• N'utilisez que des systèmes d'iso1ation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être rétirés du support), des disjoncteurs différentiels et des contacteurs.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit partager une distance d'ouverture des contacts d'au moins 3 mm.

Utilisation

AVERTISSEMENT! Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si prênts).
  Utilisez cet apparéil dans un environnement domestique.
• Ne modifies pas les caractéristiques de cet apparéil.

Assurez-vous que les orifices de ventilation ne sont pas bouchés.
- Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
- Éteignez les zones de cuisson après chaque utilisation.
- Ne vous fais pas uniquement au détecteur de réciipient.
- Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
- N'utilise jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
- N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
- Si la surface de l'appareil présente des fêlures, débranchez immédiatement l'appareil pour éviter tout risque d'électrocution.
- Les porteurs de pacemakers doivent rester à une distance minimale de 30 cm des zones de cuisson à induction lorsque l'appareil est en cours de fonctionnement.
Lorsque you versez un aliment dans de l'huile chaude, elle peut éclabousser.

AVERTISSEMENT! Risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
  L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'avant jamais servi.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

AVERTISSEMENT! Risque d'endommagement de l'appareil.

• Ne laissez pas de membres chauds sur le bandeau de commande.
• Ne laïsez pas le contenu des recipients de cuisson s'évaporer complètement.
• Prenez soit de ne pas laisser tomber d'objets ou de recipiens sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des recipients de cuisson vides ou sans aucun recipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• N'utilisez pas de recipients en fonte ou en aluminium, ni de recipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer le verre ou la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devEZ les déplacer sur la surface de cuisson.
• Cet apparéil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été créé, à des fins de chauffage par exemple.

Entretien et nettoyage

• Nettoyez régulierement l'appareil afin de restarterir le revêtement en bon état.
• Éteignez l'appareil et laisserez-le refroidir avant de le nettoyer.
• Debranchez l'appareil de l'alimentation électrique avant toute opération de maintenance.
• Ne pulverisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilise pas de produits abrasifs, de tampons à recycler, de solvants ni d'objets métalliques.

Mise au rebut

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre l'appareil au rebut.
• Débranche l'appareil de l'alimentation électrique.
• Coupelez cable d'alimentation et mettez-le au rebut.

DESCRIPTION DE L'APPAREIL

Maintenance

• Pour réparer l'appareil, contactez un service après-venture/agréé.
  Utilisez exclusivement des pieces d'origine.

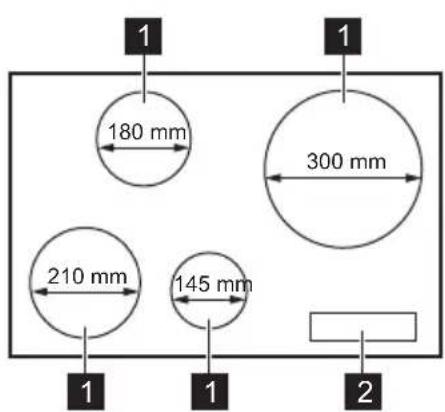

Description de la table de cuisson

Zone de cuisson à induction
2 Panneau de commande

Description du bandeau de commande

Les touches sensitives permettent de faire fonctionner l'appareil. Les affichages, les voyants et les signaux sonores indiquent les fonctions activées.

	Touche sensi-tive	Fonction Description
1	①	MARCHE/ARRÊT Pour allumer et éteindre la table de cuisson.
	Touchesensitive	Fonction Description
2	6	Verrouillage / Dispositif de sécurité enfants	Pour verrouiller ou déverrouiller le bandeau de commande.
3	- Indicateur du niveau de cuisson	Pour indiquer le niveau de cuisson.
4	- Voyants du minuteur des zones de cuisson	Pour indiquer la zone à laquelle se refère la durée sélectionnée.
5	- Affichage du minuteur Pour indiquer la durée, en minutes.
6	4	- PourCHOISIR LA ZONE DE CUISSON.
7	+/-	- Pour augmenter ou diminuer la durée.
8	+/-	- Pour sélectionner un niveau de cuisson.
9	P	Fonction Booster Pour activer et désactiver la fonction.

Indicateurs de niveau de cuisson

Affichage Description
Ø	La zone de cuisson est désactivée.
I - 9	La zone de cuisson est activée.
R	La fonction Démarrage automatique de la cuisson est activée.
P	Fonction Booster est activée.
E + chiffre	Une anomalie de fonctionnement s'est produit.
H	Une zone de cuisson est encore chaude (chaleur résiduelle).
L	La fonction Verrouillage /Dispositif de sécurité enfants est activée.
F	Le rècipient est inapproprié ou trop petit ou bien il n'y a pas de rècipient sur la zone de cuisson.
-	La fonction Arrêt automatique est activée.

Voyant de chaleur résiduelle

AVENTISSEMENT! y a

risque de brûlures par la chaleur résiduelle.

UTILISATION QUOTIDIENNE

Les zones de cuisson à induction générent la chaleur nécessaire directement sur le fond des recipients de cuisson. La vitrocéramique est chauffée par la chaleur des recipients.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Activation et désactivation

Appuyez surpendant 1 seconde pour activer ou désactiver la table de cuisson.

Arrêt automatique

Cette fonction arrête la table de cuisson automatiquement si :

• toutes les zones de cuisson sont désactivées,
• vous ne reglez pas le niveau de cuisson après avoir allumé la table de cuisson,
• vous avez renversé quelque chose ou place un objet sur le bandeau de commande pendant plus de 10 secondes (une casserole, un torchon, etc.). Un signal sonore retentit et la table de cuisson s'eteint. Retirez l'objet du bandeau de commande ou nettoyez celui-ci.
• la table de cuisson surchauffe (tout le liquide s'est evaporé du recipient). Laissez refroidir la zone de cuisson avant de réutiliser la table de cuisson.
• Vous utilisez des recipients inadaptés. Le symbole F s'allume et la zone de cuisson se désactive automatiquement au bout de 2 minutes.
• Vous ne désactieve pas la zone de cuisson ou ne modifies pas le niveau de cuisson. Au bout de quelques instants, s'allume et la table de cuisson s'eteint.

La relation entre le niveau de cuisson et le délambda après lequel la table de cuisson s'eteint.

Niveau de cuisson

La table de cuisson s'eteint aubout de :

U,1-2

6 heures

3-45heures

5 4 heures

6-91 heures et demie

Niveau de cuisson

Appuyez sur pour augmenter le niveau de cuisson. Appuyez sur - pour diminuer le niveau de cuisson. Appuyez simultanément sur et pour désactiver la zone de cuisson.

Démarrage automatique de la cuisson

Cette fonction vous permet d'atteindre le niveau de cuisson selectionné en un temps plus court. Cette fonction active le niveau de cuisson le plus élevé pendant un certain temps puis redescend au niveau selectionné.

Pour activer la fonction, la zone de cuisson doit etre froide.

Pour activer la fonction pour une zone de cuisson: pressez P (s'allume).

Appuyez immédiatement sur

s'allume). Appuyez immédiatement sur jusqu'à ce que le niveau de cuisson régles s'affiche. Au bout de 3 secondes, s'allume.

Pour désactiver la fonction: pressez

Fonction Booster

Cette fonction vous permet d'augmenter la puissance des zones de cuisson à induction. La fonction peut être activée pour la zone de cuisson à induction uniquement pour une durée limite. Lorsque cette durée est ecoullee, la zone de cuisson à induction revient automatiquement au niveau de cuisson le plus élevé.

Reportez-vous au chapitre « Caracteristiques techniques »

Pour activer la fonction pour une zone de cuisson: appuyez sur P. S'allume.

Pour désactiver la fonction : appuyez sur Pou .

Minuteur

Minuteur dégressif

Vous pouvez utiliser cette fonction pour régler la durée de fonctionnement de la zone de cuisson, uniquement pour cette session.

Selectionnez d'abord la zone de cuisson, puis reglez la fonction. Vous pouvez régler le niveau de cuisson avant ou après avoir reglé la fonction.

Pour selectionner la zone de cuisson: appuyez sur à plusieurs reprises jusqu'à ce que l'indicateur de la zone de cuisson correspondante s'affiche.

Pour activer la fonction ou modifier la

durée: appuyez sur fou du minuteur pour régler la durée (00 - 99 minutes). Lorsque levoyant de la zone de cuisson commence à clignoter lentement, le décompte commence.

Pour voir le temps restant : selectionnez la zone de cuisson à l'aide de Levoyant de la zone de cuisson clignote rapidement. L'affichage indique la durée restante.

Pour désactiver la fonction :

sLECTIONnez la zone de cuisson avec et appuyez sur —. Le temps restant est

décompté jusqu'à 00. Levoyant de la zone de cuisson commence à clignoter rapidement.

Lorsque la durée s'est écoulée, un signal sonore retentit et 00 clignote. La zone de cuisson se désactive.

Pour arrêté le signal sonore : appuyez sur

Minuteur

Vous pouvez utiliser cette fonction comme Minuterie lorsque la table de cuisson est allumée mais que vous n'utilisez pas les zones de cuisson (le niveau de cuisson indiqué est 0).

Pour activer la fonction: appuyez sur Appuyez sur la touche ou du minuteur pour regler la durée. Lorsque la durée s'est écoulée, un signal sonore retentit et 00 clignote.

Pour arrêté le signal sonore : appuyez sur

Cette fonction est sans effet sur le fonctionnement des zones de cuisson.

Verrouillage

Vous pouvez verrouiller le bandeau de commande pendant que les zones de cuisson fonctionnent. Vous évitez ainsi une modification accidentelle du réglage du niveau de cuisson.

Réglez d'abord le niveau de cuisson.

Pour activer la fonction: appuyez sur s'affiche pendant 4 secondes. Le minuteur reste activé.

Pour désactiver la fonction: appuyez sur Le niveau de cuisson précédent s'allume.

Lorsque you eteignez la table de cuisson, cette fonction est etgalement desactivée.

Dispositif de sécurité enfants

Cette fonction permet d'eviter une utilisation involontaire de la table de cuisson.

Pour activer la fonction : allumez la table de cuisson en appuyant sur ① . Ne selectionnez pas de réglage de niveau de cuisson. Appuyez surpendant 4 secondes. lallume. Éteignez la table de cuisson en appuyant sur ①

Pour désactiver la fonction : allumez la table de cuisson en appuyant sur ①Ne sélectionnez pas de réglage de niveau de cuisson. Appuyez sur pendant 4 secondes. ② s'allume. Éteignez la table de cuisson en appuyant sur ①

Pour désactiver la fonction le temps d'une cuisson: allumez la table de cuisson en appuyant sur ①. ⑥allume. Appuyez sur ⑦pendant 4 secondes.

Réglez le niveau de cuisson dans les 10 secondes qui seront. Vous pouvez utiliser la table de cuisson. Lorsque vous éteignez la table de cuisson avec La fonction est de nouveau activée.

Fonction Gestionnaire de puissance

• Des zones de cuisson sont regroupées en fonction de l'emplacement et du

CONSEILS

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Sur les zones de cuisson à induction, un champ électromagnétique puissant chauffe les recipients très rapidement.

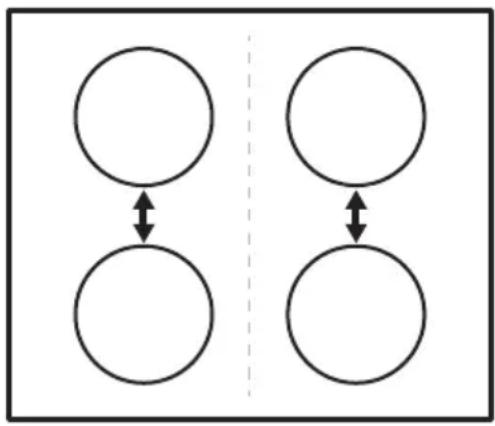

Nombre de phases de la table de cuisson. Reportez-vous à l'illustration.

• Chaque phase dispose d'une charge électrique maximale de 3700 W.
• La fonction répartit la puissance entre les zones de cuisson raccordées à la même phase.
• La fonction s'active lorsque la charge électrique totale des zones de cuisson raccordées à une phase simple dépasse 3700 W.
• La fonction diminue la puissance des autres zones de cuisson raccordées à la même phase.
• L'affichage du niveau de cuisson des zones à puissance réduite oscille entre deux niveaux.

Utilisez des recipients adaptés aux zones de cuisson à induction.

Matériaux des recipients

• adaptations : fonte, acier, acier émailé, acier inoxydable, fond multicouche (homologué par le fabricant).
• inadaptés : aluminium, cuivre, laiton, verre, céramique, porcelain.

Les plats de cuisson convennent pour l'induction si :

• une petite quantité d'eau contenue dans un réseau chauffe dans un bref laps de temps sur une zone de cuisson régée sur le niveau de cuisson maximal.
• un aimant adhére au fond du récipient.

Le fond de l'ustensile de cuisson doit etre aussi plat et épais que possible.

Dimensions de l'ustensile

Les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du réseau utilisé, jusqu'à une certaine limite.

L'efficacité de la zone de cuisson est liée au diamètre du récipient. Un récipient plus petit que le diamètre minimal recommendé ne recoit qu'une petite partie de la puissance généree par la zone de cuisson.

Reportez-vous au chapitre « Caracteristiques techniques »

Bruits pendant le fonctionnement

Si vous entendez :

• un craquement : le réseau est composé de différents matérieliaux (conception « sandwich »).

• un sifflement : vous utilisez la zone de cuisson avec un niveau de puissance élevé et le recipient est composé de différents matériaux (conception « sandwich »).

• un bourdonnement : vous utilisez un niveau de puissance élevé.
• un cliquetis : des commutations électriques se produit.
• un sifflement, un bourdonnement : le ventilateur fonctionne.

Ces bruits sont normaux et n'indiquent pas une anomalie de la table de cuisson.

Exemples de cuisson

Le rapport entre le niveau de cuisson et la consommation energetique de la zone de cuisson n'est pas linéaire. Lorsque vous augmentez le niveau de cuisson, l'augmentation energetique de la zone de cuisson n'est pas proportionnelle. Cela signifie que la zone de cuisson utilisée a un niveau de cuisson moyen utilise moins de la moitié de sa puissance.

Les valeurs figurant dans le tableau suivant sont fournies à titre indicatif.

Niveau de cuisson	Utilisation : Durée	(min)	Conseils
u - 1	Conserver les aliments cuits au chaud.	au be-soin	Placez un couvercle sur le ré-cipient.
1 - 2 Sauce hollandaise, faire fondre : beurre, chocolat, gélatine.		5 - 25 Mélangez de temps en temps.
1 - 2 Solidifier : omelettes, oeufs co-cotte.		10 - 40	Couvrez pendant la cuisson.
2 - 3 Faire moyen des plats à base de riz et de laitage, réchauffer des plats cuisinés.		25 - 50	Ajoutez au moins deux fois plus d'eau que de riz. Remuez les plats à base de lait durant la cuisson.
3 - 4 Cuire à la vapeur des légumes, du poisson et de la vande.		20 - 45	Ajoutez quelques cuillerées de liquide.
4 - 5 Cuire des	pommes de terre à la vapeur.	20 - 60	Utilisez max. ¼ l'eau pour 750 g de pommes de terre.
4 - 5 Cuire de grandes quantités d'aliments, des ragôuts et des soupes.	60 - 150	Ajoutez jusqu'à 3 litres de liq- uide, plus les ingrédients.
6 - 7 Faire revenir : escalopes, cor- dons bleus de vase, côtelettes, rissolettes, saucisses, foie, roux, øeufs, crépes, beignets.	au be- soin	Retournez à la moitié du temps.
7 - 8 Cuisson à température élevé des pommes de terre rissolées, filets, steaks.	5 - 15 Retournez à la moitié du temps.
9 Faire bouillir de l'eau, cuire des pâtes, griller de la viande (goulasch, bœuf braisé), cuire des frites.
P	Faire bouillir une grande quantité d'eau. La fonction Booster est activée.

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Informations generales

• Nettoyez la table de cuisson après chaque utilisation.
  Utilisez toujours un plat de cuisson dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.
  Utilisez un nettoyant spécifique adapté à la surface de la table de cuisson.
  Utilisez un racloir spécial pour la vitre.

Nettoyage de la table

• Enlevez immédiatement : plastique fondu, films plastiques et aliments

contenant du sucre. Sinon, la saleté pourrait endommager la table de cuisson. Tenez le racloir spécial incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.

• Enlevez lorsque la table a suffisamment refroidi :traces de calcaire, traces d'eau, taches de graisses, decoloration métallique brillante. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non-abrasif. Àpres le nettoyage, séchez l'appareil à l'aide d'un chiffon doux.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

En cas d'anomalie de fonctionnement

Problème Cause probable Solution
Vous ne pouvez pas allumer la table de cuisson ni la faire fonctionner.	La table de cuisson n'est pas connectée à une source d'alimentation électrique ou le branchement est incorrect.	Vérifiez que la table de cuisson est correctement branche à une source d'alimentation électrique. Consultez le schéma de raccordement.
Le fusible a disjoncté. Vérifiez que le fusible est bien		la cause de l'anomalie. Si les fusibles disjonctent de maniere répétée, faites appel à un électricien qualifié.
Allumez de nouveau la table		de cuisson et réglez le niveau de cuisson en moins de 10 secondes.
Vous avez appuyé sur plu-sieurs touches sensitives en même temps.		N'appuyez que sur une seule touche sensitive à la fois.
Il y a de l'eau ou des taches de graisse sur le bandeau de commande.		Nettoyez le bandeau de commande.
Un signal sonore retentit et la table de cuisson s'éteint. Un signal sonore retentit lors-què la table de cuisson est éteinte.	Vous avez posé quelque chose sur une ou plusieurs touches sensitives.	Retirez l'objet des touches sensitives.
La table de cuisson est dé-sactivée.	Vous avez posé celui chose sur la touche sensitive ①.	Retirez l'objet de la touche sensitive.
Voyant de chaleur résiduelle ne s'allume pas.	La zone de cuisson n'est pas chaude parce qu'elle n'a fonctionné que peu de temps.	Si la zone de cuisson a eu assez de temps pour chauff-er, faites appel à votre service après-vente agréé.
La fonction Démarrage automatique de la cuisson ne fonctionne pas.	La zone est chaude. Laissez la zone de cuisson refroidir.
Le niveau de cuisson le plus	élevé est réglé.	Le niveau de cuisson le plus élevé est identique à la fonction.
Le niveau de cuisson change. La fonction Gestionnaire de puissance est activée.	Le récipient est trop grand ou vous l'avez placé tropures des commandes.	Reportez-vous au chapitre « Utilisation quotidienne » .
Les touches sensitives sont chaudes.		Placez les récipients de grande talle sur les zones de cuisson arrêté, si possible.
S'allume.	Arrêt automatique est activée.	Éteignez la table de cuisson puis allumez-la de nouveau.
L'allume.	La fonction Dispositif de sécurité enfants ou Verrouillage est activée.	Reportez-vous au chapitre « Utilisation quotidienne » .
F'allume.	Il n'y a pas de récipient sur la zone de cuisson.	Placez un récipient sur la zone de cuisson.
Le récipient n'est pas	adapté.	Utilisez un récipient ajusté. Reportez-vous au chapitre « Consells » .
Le diamètre du fond du ré-	cipient de cuisson est trop petit pour la zone de cuisson.	Utilisez un récipient de dimensions appropriées. Reportez-vous au chapitre « Caractéristiques techniques » .
et un chiffre s'affichent.	Une erreur s'est produit dans la table de cuisson.	Débranche la table de cuisson de l'alimentation électriquependant quelques minutes. Déconnectez le fusible de l'installation domestique. Rebranche l'appareil. Si s'affiche à nouveau, faites appel au service après-ventagréé.

Problème Cause probable Solution
Éy s'allume.	Une erreur s'est produit sur la table de cuisson parce que le récipient chauffe à vide. Ar- rêt automatique et la protec- tion contre la surchauffe des zones s'activent.
	Éteignez la table de cuisson. Enlevez le récipient chaud. Au bout d'environ 30 sec- ondes, remettez la zone de cuisson en fonctionnement. Si le récipient était bien le problème, le message d'er- neur disparaît. Voyant de cha- leur résiduelle peut rester al- lumé. Laissez le récipient de cuisson refroidir. Vérifiez que le récipient est compatible avec la table de cuisson. Reportez-vous au chapitre « Consels » .

Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Donnez également la combinaison à 3 lettres et chiffres pour la vitrocéramique (située dans un des coins de la surface en verre) et le

message d'erreur qui s'affiche. Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur pourra être facturé, même en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livre de garantie.

INSTALLATION

AVERTISSEMENT! Reportez-vous aux chapités concernant la sécurité.

Avant l'installation

Avant d'insteller la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.

Numéro de série

Tables de cuisson intégrées

Les tables de cuisson encastrables ne peuvent etre mises en fonctionnement

qu'après avoir ete installedes dans des meubles et sur des plans de travail homologues et adaptations.

Câble d'alimentation

• La table de cuisson est fournie avec un cable d'alimentation.
• Pour remplaçer le cable d'alimentation endommagé, utilisez le type de cable d'alimentation suivant (ou supérieur): H05BB-F T min 90^ . Contactez votre service après-vente.

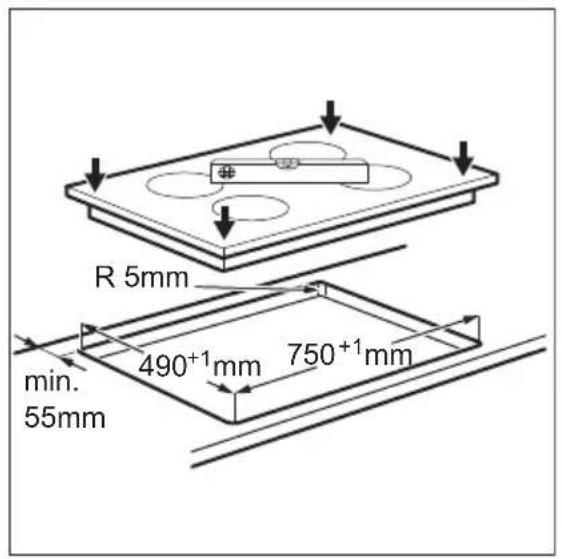

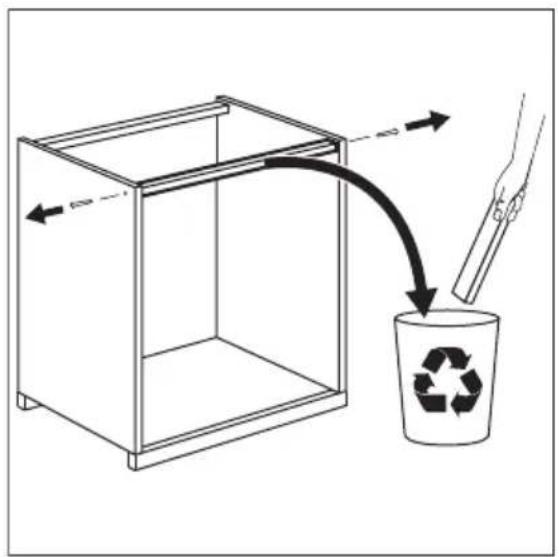

Montage

Enceinte de protection

Si vous utilisez une enceinte de protection (accessoire supplémentaire), l'espace de circulation d'air de 2mm et le fond de protection installé directement sous la table de cuisson ne sont plus nécessaires. L'enceinte de protection n'est pas disponible dans tous les pays. Veuillez contacter votre revendeur local.

Vous ne pouvez pas utiliser l'enceinte de protection si vous installez la table de cuisson audressus d'un four.

CARACTERISTIQUES TECHNIQUES

Plaque signalétique

Modèle JKSI804F5 PNC 949 594 392 00

Type 58 GBD C0 AU 220 - 240 V 50 - 60 Hz

Induction 7.4 kW Fabrique en Allemagne

Numéro de série 7.4 kW

JUNO

des zones de cuisson

Zone de cuisson	Puisance nominale (ni-veau de cuis-son max.) [W]	Fonction Booster [W]	Fonction Booster durée maximale [min]	Diamètre du récipient [mm]
Avant gauche 2 300 3 700 10 180 - 210
Arrière gauche 1 800 - - 145 - 180
Avant centrale 1 400 - - 125 - 145
Arrière droite 2 400 3 700 10 210 - 300

La puissance des zones de cuisson peut légèrement différer des données du tableau. Elle dépend de la matière et des dimensions du recipient.

Pour des résultats de cuisson optimaux, utilisez des recipients qui ne dépassent pas les diamètres indiqués dans le tableau.

RENDEMENT ÉNERGÉTIQUE

Informations de produit selon la norme EU 66/2014

Identification du modele JKSI804F5
Type de table de cuisson Table de cis-		son intégrée
Nombre de zones de cisson		4
Technologie de chauffage Induction
Diamètre des zones de cuisson circulaires (Ø)	Avant gauche	21,0 cm
	Arrière gauche	18,0 cm
	Avant centrale	14,5 cm
	Arrière droite	30,0 cm
Consommation d'énergie selon la zone de cuisson (EC electric cooking)	Avant gauche	173,2 Wh / kg
	Arrière gauche	176,3 Wh / kg
	Avant centrale	184,1 Wh / kg
	Arrière droite	171,6 Wh / kg
Consommation d'énergie de la table de cuisson (EC electric hob)	176,3 Wh / kg

EN 60350-2 - Appareils de cuisson domestiques électriques - Partie 2: Tables de cuisson - Méthodes de mesure des performances

Economie d'énergie

Vous pouvez economiser de l'énergie au quotidien en suivant les conseils suivants.

• Si vous faiteschauffer de I'eau, ne faites chauffer que la quantite dont vous avez reallement besoin.

• Si possible, couvrez toujours les recipients de cuisson avec un couvercle pendant la cuisson.

• Activez toujours la zone de cuisson après avoir posé le recipient dessus.

• Placez les plus petits récipiens sur les plus petites zones de cuisson.

• Posez directement le recipient au centre de la zone de cuisson.

• Vous pouvez utiliser la chaleur résiduelle pour conserver les aliments au chaud ou pour faire fondre.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les apparêils

portant le symbole avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

INHALTSVERZEICHNIS
