Caractéristiques techniques	Cuisinière ZANKER KHI3420N, 4 foyers, four électrique, classe énergétique A
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Capacité du four	65 litres
Type de cuisson	Convection naturelle
Utilisation	Contrôle mécanique, boutons de réglage pour la température et les foyers
Entretien	Nettoyage manuel, pas de fonction auto-nettoyante
Sécurité	Système de sécurité pour les foyers, protection contre la surchauffe
Informations générales	Poids : 50 kg, Garantie : 2 ans

FOIRE AUX QUESTIONS - KHI3420N ZANKER

Pourquoi ma cuisinière ZANKER KHI3420N ne chauffe-t-elle pas ?

Vérifiez que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous également que le bouton de réglage de la température est bien positionné.

Comment nettoyer la surface de ma cuisinière ZANKER KHI3420N ?

Utilisez un nettoyant doux et un chiffon non abrasif pour éviter de rayer la surface. Évitez les produits contenant des agents corrosifs.

Que faire si les boutons de ma cuisinière ZANKER KHI3420N sont bloqués ?

Inspectez les boutons pour vérifier s'il y a de la saleté ou des débris. Nettoyez autour des boutons avec un chiffon humide. Si le problème persiste, contactez le service après-vente.

La lumière de ma cuisinière ZANKER KHI3420N ne s'allume pas. Que faire ?

Vérifiez que l'appareil est sous tension. Si la lumière ne s'allume toujours pas, il se peut que l'ampoule soit grillée et nécessite un remplacement.

Comment régler la température de cuisson sur ma cuisinière ZANKER KHI3420N ?

Utilisez le bouton de contrôle de la température pour ajuster la chaleur. Référez-vous au manuel d'utilisation pour les réglages spécifiques selon les recettes.

Est-ce que je peux utiliser des casseroles en métal sur ma cuisinière ZANKER KHI3420N ?

Oui, vous pouvez utiliser des casseroles en métal. Assurez-vous qu'elles sont compatibles avec les surfaces de cuisson de votre appareil.

Ma cuisinière ZANKER KHI3420N fait des bruits étranges, que dois-je faire ?

Des bruits peuvent indiquer un problème avec le ventilateur ou le moteur. Éteignez l'appareil et laissez-le refroidir. Si le bruit persiste, contactez un technicien.

Comment puis-je réinitialiser ma cuisinière ZANKER KHI3420N ?

Débranchez l'appareil pendant environ 5 minutes, puis rebranchez-le. Cela peut aider à réinitialiser les systèmes internes.

Quel type de sécurité ma cuisinière ZANKER KHI3420N dispose-t-elle ?

Elle est équipée de dispositifs de sécurité tels que des dispositifs anti-surchauffe et des coupe-circuits. Consultez le manuel pour plus de détails.

MODE D'EMPLOI KHI3420N ZANKER

Informations de sécurité.32
Consignes de sécurité.33
Description de l'appareil.35
Utilisation quotidienne.37
Conseils 39

Entretien et nettoyage. 41
En cas d'anomalie de fonctionnement 41
Installation 44
Caracteristiques techniques. 47
Rendement energetique. 47

Sous réserve de modifications.

Informations de sécurité

Avant d'insteller et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégats résultat d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sur et accessible pour vous y reférer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacité physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l' apparéil et de comprendre les risques encourus.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprises une opération de maintenance sur l'appareil sans surveillance.
• Les enfants de moins de 3 ans doivent être tenus éloignés de l'appareil en permanence lorsqu'il est en fonctionnement.

Sécurité générale

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Veillez à ne pas toucher les

éléments chauffants. Les enfants de moins de 8 ans doivent être tenus à l'écart, à moins d'être surveillés en permanence.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de laGRAISSÉ ou de l'huile sans surveillance sur une table de cuisson car celapourrait provoquer un incendie.
• N'essayez JAMAIS d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.
• AVERTISSEMENT : Risque d'incendie ! N'entreposez rien sur les surfaces de cuisson.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Àprousutilisation, éteignez toujours la zone de cuisson à l'aide de la manette de commande correspondante et ne vous fiez pas à la détction des recipients.
  · Si la surface vitrocéramique / en verre est fissurée, éteignez l'appareil pour éviter tout risque d'électrocution.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un service de maintenance/agréé ou un technicien qualifié afin d'éviter tout danger.
• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptés par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptés peut entraîner des accidents.

Consignes de sécurité

Installation

AVERTISSEMENT! L'appareil doit etre instalé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un apparéil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

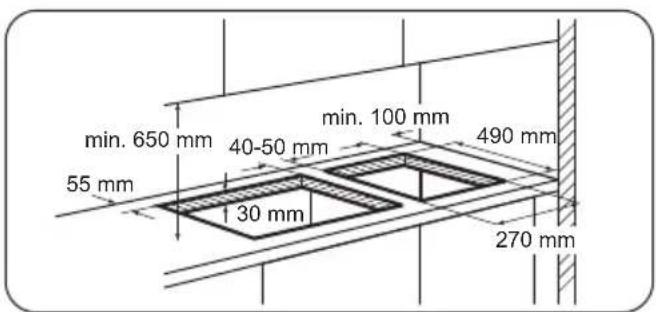

• Respectez l'espacement minimal requis par rapport aux autres apparèils et éléments.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

• Isolez les surfaces découvertes à l'aide d'un matériel d'étanchéité pour éviter que la moisiress ne provoque de gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil pres d'une porte ou sous une fenetre. Les recipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud.

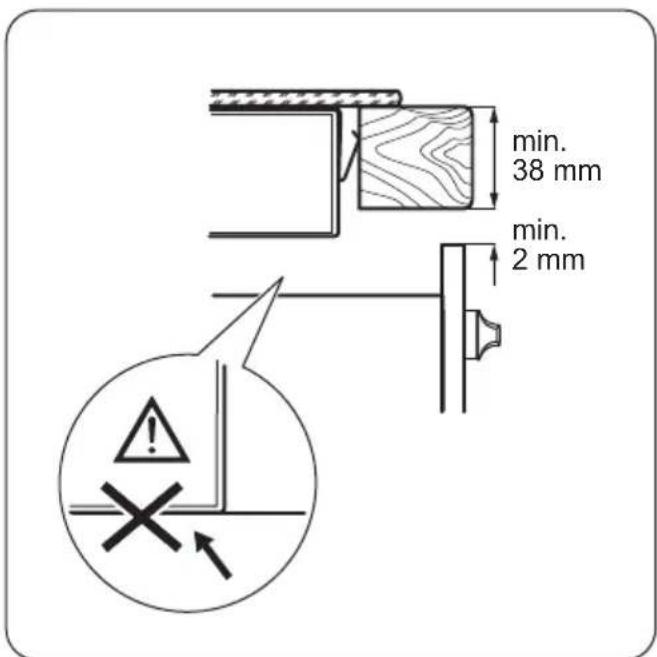

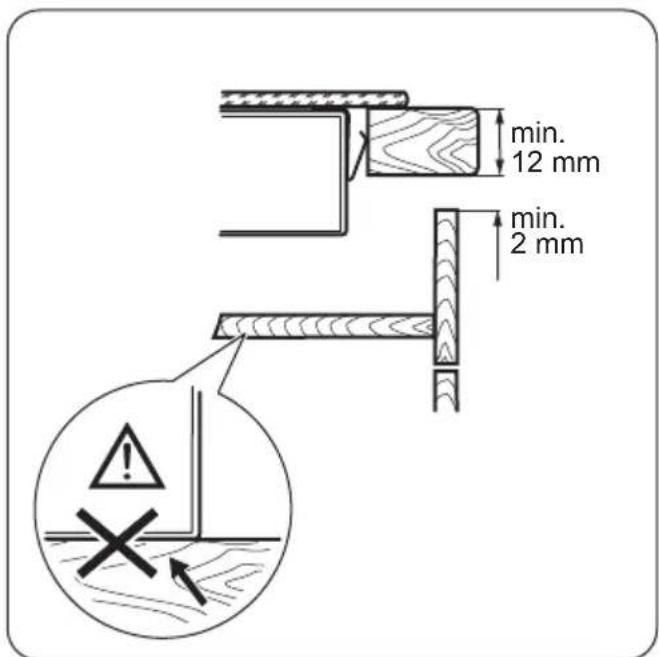

  Veillez à installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

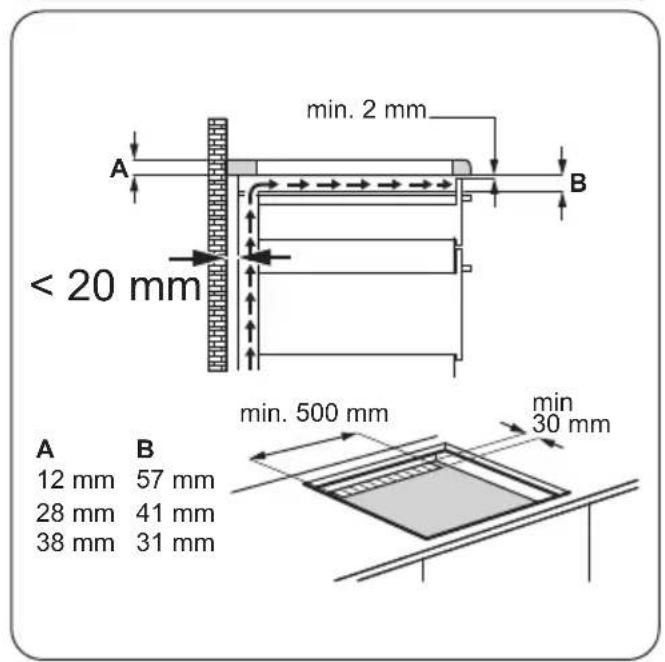

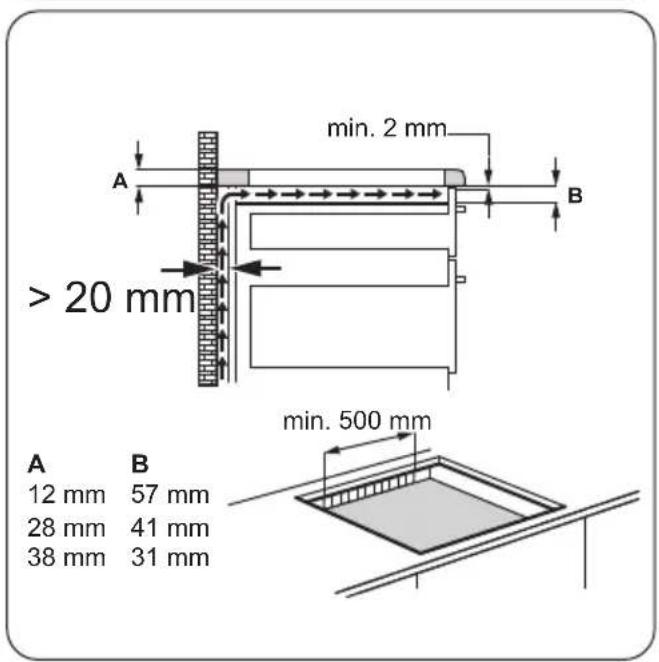

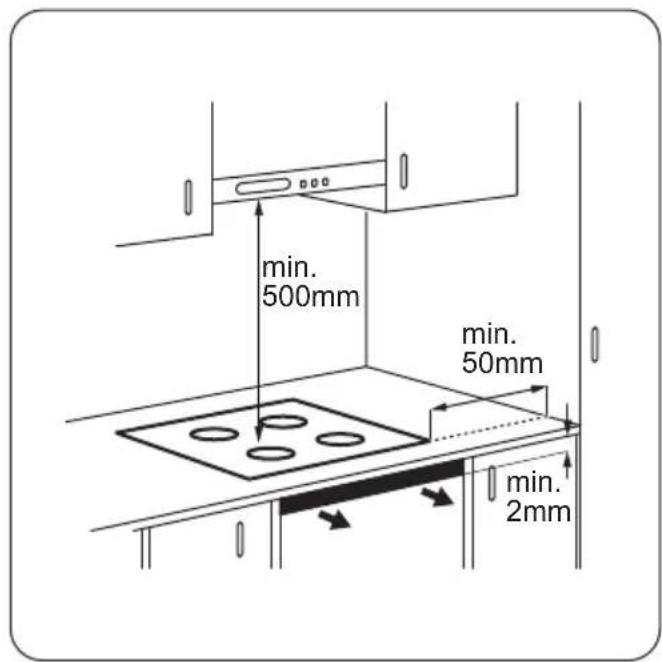

  Assurez-vous de laisser un espace de ventilation de 2 mm entre le plan de travail et l'avant de l'unité qui se trouve dessous. La garantie ne couvre pas les dommages causés par l'absence d'un espace de ventilation ajustat.

Branchementélectrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
L'appareil doit être relié à la terre.
- Avant toute intervention, assurez-vous que l'appareil est débranché.
- Vérifiez que les données électriques figurant sur la plaque signalétique correspondant à celles de votre réseau. Si ce n'est pas le cas, contactez unElectricien.
Assurez-vous que l'appareil est bien installé. Un cable d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
- Utilisez le cable d'alimentation électrique approprié.
- Ne laisses pas le cable d'alimentation s'emmeler.
Assurez-vous qu'une protection anti-électrocution est installée.
- Utilisez un collier anti-traction sur le cable.
Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants lorsque vous branchez l'applie à des prises électriques situées à proximité.
- N'utilise pas d'adaptateurs multiprisés ni de rallonges.
- Veillez à ne pas endommager la fiche secteur (si presente) ni le cable d'alimentation. Contactez notre

centre de maintenance agréé ou un électricien pour remplacer le cable d'alimentation s'il est endommagé.

• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne peut pas être enlevée sans outils.
• Ne branche la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Si la prise de courant est l'âche, ne branche pas la fiche d'alimentation secteur.
• Ne tirez jamais sur le cable d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
• N'utilisez que des systèmes d'iso1ation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliirs du support), un disjoncteur differentiel et des contacteurs.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit partager une distance d'ouverture des contacts d'au moins 3 mm.

Utilisation

AVERTISSEMENT! Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si prênts).
• Utilisez cet apparéil dans un environnement domestique.
• Ne modifies pas les caractéristiques de cet apparéil.
• Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• Éteignez les zones de cuisson après chaque utilisation.
• Ne vous fais pas uniquement au détecteur de récipient.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
• N'utilisez jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
• Si la surface de l'appareil presente des félures, débranchez immédiatement l'appareil, pour éviter tout risque d'électrocution.
• Les porteurs de pacemakers doivent rester à une distance minimale de 30 cm des zones de cuisson à induction lorsque l'appareil est en cours de fonctionnement.
  Lorsque you versez un aliment dans de I'huile chaude, elle peut eclabousser.

AVERTISSEMENT! Risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'avant jamais servi.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximé de l'appareil, ni sur celui-ci.

AVERTISSEMENT! Risque d'endommagement de l'ordinateil.

• Ne laissez pas de recipients chauds sur le bandeau de commande.
• Ne posez pas de couvercle de casserole chaud sur la surface en verre de la table de cuisson.
• Ne laïsez pas le contenu des recipients de cuisson s'évaporer complètement.
• Prenez soit de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des recipients de cuisson vides ou sans aucun recipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• N'utilisez pas de recipients en fonte ou en aluminium, ni de recipients dont le fond est endommagé et rugieux. Ils risqueraient de rayer le verre ou la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.

Description de l'appareil

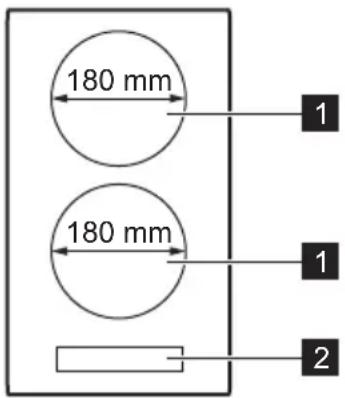

Description de la table de cuisson

• Cet apparéil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été lié, à des fins de chauffage par exemple.

Entretien et nettoyage

• Nettoyez régulierement l'appareil afin de maintainir le revêtement en bon état.
• Éteignez l'appareil et laissez-le refroidir avant de le nettoyer.
• Debranchez l'appareil de l'alimentation électrique avant toute opération de maintenance.
• Ne pulverisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à recycler, de solvants ni d'objets metalliques.

Mise au rebut

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre l'appareil au rebut.
• Debranchez l'appareil de l'alimentation électrique.
• Coupe le cable d'alimentation au ras de l'appareil et mettez-le au rebut.

Maintenance

• Pour réparer l'appareil, contactez un service après/agree.
• Utilisez exclusivement des pieces d'origine.

Zone de cuisson à induction
2 Bandeau de commande

Description du bandeau de commande

Les touches sensitives permettent de faire fonctionner l'appareil. Les affichages, les voyants et les signaux sonores indiquent les fonctions activées.

	Touchesensitive	Fonction Commentaire
1	1	MARCHE/ARRÊT Pour allumer et éteindre la table de cuisson.
2	2	Verrouillage / Dispositif de sécurité enfants	Pour verrouiller ou déverrouiller le bandeau de commande.
3	3	STOP+GO Pour activer et désactiver la fonction.
4	- Indicateur du niveau de cuisson Pour indiquer le niveau de cuisson.
5	- Voyants du minuteur des zones de cuisson	Pour indiquer la zone à laquelle se refère la durée sélectionnée.
6	- Affichage du minuteur Pour indiquer la durée, en minutes.
7	4	- PourCHOISIR la zone de cuisson.
8	+/-	- Pour augmenter ou diminuer la durée.
9	+/-	- Pour sélectionner un niveau de cuisson.
10	P	Fonction Booster Pour activer et désactiver la fonction.

Indicateurs de niveau de cuisson

Affichage	Description
0	La zone de cuisson est désactivée.
1-9	La zone de cuisson est activée.
Affichage Description
ü	La fonction STOP+GO est activée.
P	Fonction Booster est activée.
E + chiffre	Une anomalie de fonctionnement s'est produit.
H	Une zone de cuisson est encore chaude (chaleur résiduelle).
L	La fonction Verrouillage /Dispositif de sécurité enfants est activée.
F	Le réseau est inapproprié ou trop petit, ou bien il n'y a pas de réseau sur la zone de cuisson.
-	La fonction Arrêt automatique est activée.

Voyant de chaleur résiduelle

AVERTISSEMENT! y a risque de brûlures par la chaleur résiduelle.

Utilisation quotidienne

Les zones de cuisson à induction générent la chaleur nécessaire directement sur le fond des recipients de cuisson. La vitrocéramique est chauffée par la chaleur des recipients.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Activation et désactivation

Appuyez sur pendant 1 seconde pour activer ou désactiver la table de cuisson.

Arrêt automatique

Cette fonction arrête la table de cuisson automatiquement si :

• toutes les zones de cuisson sont désactivées,
• vous ne reglez pas le niveau de cuisson après avoir allumé la table de cuisson,
• vous avez renversé quelque chose ou place un objet sur le bandeau de commande pendant plus de 10 secondes (une casserole, un torchon, etc.). Un signal sonore retentit et la table de cuisson s'eteint. Retirez l'objet du bandeau de commande ou nettoyez celui-ci.
• la table de cuisson surchauffe (par ex. lorsqu'un récipient chauffe à vide). Laissez refroidir la zone de cuisson avant de réutiliser la table de cuisson.

• vous avez utilisé un recipient inadapté. Le symbole F s'allume et la zone de cuisson se désactive automatiquement au bout de 2 minutes.

• vous ne désactivez pas la zone de cuisson ou ne modifiez pas le niveau de cuisson. Au bout de quelques instants, s'allume et la table de cuisson s'éteint.

La relation entre le niveau de cuisson et la durée après laquelle la table de cuisson s'esteint :

Niveau de cuisson La table de cuisson s'éteint au bout de
1, 1-2	6 heures
3-4 5 heures
5 4 heures
6-9 1,5 heures

Niveau de cuisson

Appuyez sur pour augmenter le niveau de cuisson.
Appuyez sur pour diminuer le niveau de cuisson.
Appuyez simultanément sur et pour désactiver la zone de cuisson.

Fonction Booster

Cette fonction vous permet d'augmenter la puissance des zones de cuisson à induction. La fonction peut être activée pour la zone de cuisson à induction uniquement pour une durée limite. Lorsque cette durée est ecoulée, la zone de cuisson à induction revient automatiquement au niveau de cuisson le plus elevé.

Reportez-vous au chapitre « Caracteristiques techniques »

Pour activer la fonction pour une zone de cuisson : appuyez sur P s'ilme.

Pour désactiver la fonction: appuyez sur P ou

Minuteur

Minuteur degressif

Vous pouvez utiliser cette fonction pour régler la durée de fonctionnement de la zone de cuisson, uniquement pour une session.

Selectionnez d'abord le niveau de cuisson de la zone de cuisson, puis reglez la fonction.

Pour selectionner la zone de cuisson: appuyez sur à plusieurs reprises jusqu'à ce que l'indicateur de la zone de cuisson correspondante s'affiche.

Pour activer la fonction ou modifier la durée :

appuyez sur la touche du minuteur pour régler la durée (de 00 à 99 minutes). Lorsque le voyant de la zone de cuisson commence à clignoter lentement, le décompte commence.

Pour voir le temps restant : selectionnez la zone de cuisson à l'aide de .Levoyant de la zone de cuisson clignote rapidement. L'affichage indique la durée restante.

Pour désactiver la fonction : sélectionnez la zone de cuisson avec et appuyez sur . Le temps restant est décompté jusqu'à 00. Levoyant de la zone de cuisson s'éteint.

Lorsque la durée est écoulée, un signal sonore retentit et 00 clignote. La zone de cuisson se désactive.

Pour arreter le signal sonore: appuyez sur

Minuterie

Vous peuvent utiliser cette fonction comme Minuterie lorsque la table de cuisson est allumée mais que les zones de cuisson ne sont pas activées. L'affichage du niveau de cuisson indique 0

Pour activer la fonction: appuyez sur Appuyez sur la touche du minuteur pour regler la durée. Lorsque la durée s'est écoulée, un signal sonore retentit et 00 clignote.

Pour arreter le signal sonore: appuyez sur

Cette fonction est sans effet sur le fonctionnement des zones de cuisson.

STOP+GO

Cette fonction seLECTIONne le niveau de cuisson le plus bas pour toutes les zones de cuisson activées.

Lorsque la fonction est en cours, vous ne pouvez pas modifier le niveau de cuisson.

La fonction ne désactive pas les fonctions du minuteur.

Pour activer la fonction : appuyez sur l. s'allume.

Pour désactiver la fonction : appuyez sur l'elneau de cuisson précédent s'allume.

Verrouillage

Vous pouvez verrouiller le bandeau de commande pendant que les zones de cuisson fonctionnent. Vous éviterez ainsi une modification accidentelle du réglage du niveau de cuisson.

Réglez d'abord le niveau de cuisson.

Pour activer la fonction: appuyez sur L s'affiche pendant 4 secondes.Le minuteur reste activé.

Pour désactiver la fonction: appuyez sur le niveau de cuisson précédent s'allume.

Lorsque vous éteignez la table de cuisson, cette fonction est également désactivée.

Dispositif de sécurité enfants

Cette fonction permet d'eviter une utilisation involontaire de la table de cuisson.

Pour activer la fonction : allumez la table de cisson en appuyant sur ① . Ne selectionnez pas de réglage de niveau de cisson. Appuyez sur pendant 4 secondes. allume. Éteignez la table de cisson en appuyant sur

Pour désactiver la fonction : allumez la table de cuisson en appuyant sur ① . Ne sélectionnez pas de

réglage de niveau de cuisson. Appuyez sur pendant 4 secondes. allume. Eteignez la table de cuisson en appuyant sur

Pour désactiver la fonction le temps d'une cuisson : allumez la table de cuisson en appuyant sur ① L s'allume. Appuyez sur pendant 4 secondes. Reglez le niveau de cuisson dans les 10 secondes qui suivent. Vous pouvez utiliser la table de cuisson. Lorsque vous eteignez la table de cuisson avec la fonction est de nouveau activée.

OffSound Control (Désactivation et activation des signaux sonores)

À la livraison, les signaux sonores sont activés.

Éteignez la table de cuisson. Appuyez sur pendant 3 secondes. L'affichage s'allume, puis s'éteint. Appuyez sur pendant 3 secondes. Ops alline.

Appuyez sur de la zone avant gauche pourCHOISIR I'une des options suivantes :

• les signaux sonores sont désactivés
• les signaux sonores sont activés Pour confirmer le réglage, attendez que la table de cuisson s'éteigne automatiquement.

Lorsque cette fonction est reglee sur appareil émet des signaux sonores uniquement lorsque :

• vous appuyez sur ①
• Minuterie se terminne

Conseils

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Sur les zones de cuisson à induction, un champ electromagnetique puissant chauffe les recipients très rapidement.

Utilisez des recipients adaptés aux zones de cuisson à induction.

Matériaux des recipients

• adaptations : fonte, acier, acier émailé, acier inoxydable, fond multicouche (homologué par le fabricant).

• Minuteur dégressif se terminé

• vous posez un objet sur le bandeau de commande.

Si la table de cuisson s'eteint en raison d'un problème d'alimentation electrique, les réglages precedents ne sont pas restaurés.

Fonction Gestionnaire de puissance

• Toutes les zones de cuisson sont reliées à une phase. Reportez-vous à l'illustration.
• La phase dispose d'une charge électrique maximale de 3700 W.
• La fonction répartit la puissance entre les zones de cuisson.
• La fonction s'active lorsque la charge électrique totale des zones de cuisson dépasse 3700 W.
• La fonction diminue la puissance des autres zones de cuisson.
  L'affichage du niveau de cuisson des zones à puissance réduite oscille entre deux niveaux.

• inadaptés : aluminium, cuivre, laiton, verre, ceramique, porcelaine.

Les plats de cuisson convennent pour l'induction si :

• une petite quantité d'eau contenue dans un récipient chauffe dans un bref laps de temps sur une zone de cuisson régée sur le niveau de cuisson maximal.
• un aimant adhére au fond du récipient.

Le fond de l'ustensile de cuisson doit etre aussi plat et epais que possible.

Dimensions de l'ustensile

Les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du recipient utilisé, jusqu'à une certaine limite.

L'efficacité de la zone de cuisson est liée au diamètre du récipient. Un récipient plus petit que le diamètre minimal recommendé ne recoit qu'une petite partie de la puissance généree par la zone de cuisson.

Reportez-vous au chapitre « Caracteristiques techniques »

Bruits pendant le fonctionnement

Si vous entendez :

• un craquement : le écipient est composé de différences matérielles (conception « sandwich »).
• un sifflement : vous utilisez la zone de cuisson avec un niveau de puissance élevé et le recipient est composé de différents matériaux (conception « sandwich »).

• un bourdonnement : vous utilisez un niveau de puissance élevé.

• un cliquetis : des commutations électriques se produit.

• un sifflement, un bourdonnement : le ventilateur fonctionne.

Ces bruits sont normaux et n'indiquent pas une anomalie de la table de cuisson.

Exemples de cuisson

Le rapport entre le niveau de cuisson et la consommation energetique de la zone de cuisson n'est pas linéaire. Lorsque vous augmentez le niveau de cuisson, l'augmentation energetique de la zone de cuisson n'est pas proportionnelle. Cela signifie que la zone de cuisson utilisée a un niveau de cuisson moyen utilise moins de la moitié de sa puissance.

Les valeurs figurant dans le tableau suivant sont fournies à titre indicatif.

Niveau de cuisson	Utilisation : Durée(min)	Conseils
-1	Conservez les alimentés cuits au chaud. au be-soin	Placez un couvercle sur le récipient.
1 - 2 Sauce hollandaise, faire fondre :beurre, chocolat, gelatine.	5 - 25 Mélangez de temps en temps.
1 - 2 Solidifier : omelettes, oeufs cocotte. 10 - 40 Couvrez pendant la cuisson.
2 - 3 Faire moyen des plats à base de riz etde laitage, réchauffer des plats cui-sinés.	25 - 50 Ajoutez au moins deux fois plus d'eauque de riz. Remuez les plats à basede lait durant la cuisson.
3 - 4 Cuire à la vapeur des légumes, dupoisson et de la viande.	20 - 45 Ajoutez quelques cuillerées de liquide.
4 - 5 Cuire des pommes de terre à la va-peur.	20 - 60 Utilisez max. ¼ l'air pour 750 g depommes de terre.
4 - 5 Cuire de grandes quantités d'aliments,des ragôuts et des soupes.	60 - 150 Ajoutez jusqu'à 3 litres de liquide, plusles ingrédients.
6 - 7 Faire revenir : escalopes, cordonsbleus de vase, côtelettes, rissolettes,saucisses, foie, roux, oeufs, crépes,beignets.	au be-soin	Retournez à la moitié du temps.
7 - 8 Cuisson à température elevée despommes de terre rissolées, filets,steaks.	5 - 15 Retournez à la moitié du temps.
9 Faire bouillir de l'eau, cuire des pâtes, griller de la vande (goulasch, bœuf braisé), cuire desfrites.
Niveau de cui- son	Utilisation : Durée (min)	Conseils
P	Faire bouillir une grande quantité d'eau. La fonction Booster est activée.

Entretien et nettoyage

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Informations generales

• Nettoyez la table de cuisson après chaque utilisation.
  Utilisez toujours un plat de cuisson dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.
• Utilisez un nettoyant spécifique adapté à la surface de la table de cuisson.
  Utilisez un racloir spécial pour la vitre.

Nettoyage de la table de cuisson

• Enlevez immédiatement : plastique fondu, films plastiques, sucre et alimentés contenant du sucre.

En cas d'anomalie de fonctionnement

Sinon, la saleté pourrait endommager la table de cuisson. Veiliez à ne pas vous brûler. Tenez le racloir spécial incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.

• Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques Luisantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Àpres le nettoyage, séchez la table de cuisson à l'aide d'un chiffon doux.
• Pour-retirer les décolorations métalliques brillantes:utilisez une solution d'eau additionnée de vinaigre et nettoyez la surface vitrée avec un chiffon humide.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

En cas d'anomalie de fonctionnement

Problème Cause probable Solution
Vous ne pouvez pas allumer la table de cisson ni la faire fonctionner.	La table de cisson n'est pas connectée à une source d'alimentation électrique ou le branchement est incorrect.	Vérifié que la table de cisson est correctement branchée à une source d'alimentation électrique. Consultez le schéma de raccordement.
Le fusible a disjoncté. Vérifiez que le fusible est bien la cause de l'anomalie. Si les fusibles disjonctent de manière répétée, faites appel à un electricien qualifié.
Allumez de nouveau la table de cuisson et réglez le niveau de cisson en moins de 10 secondes.
Problème Cause probable Solution
Vous avez appuyé sur plusieurs	touches sensitives en même temps.	N'appuyez que sur une seule touche sensitive à la fois.
La fonction STOP+GO est activée. Reportez-vous au chapitre « Utilisa-tion quotidienne ».
Il y a de l'eau ou des taches de	graisse sur le bandeau de com-mande.	Nettoyez le bandeau de commande.
Un signal sonore retentit et la table de cisson s'éteint. Un signal sonore retentit lorsque la table de cisson est éteinte.	Vous avez posé quelques chose sur une ou plusieurs touches sensitives.	Retirez l'objet des touches sensi-tives.
La table de cisson est désactivée. Vous avez posé celui chose sur la touche sensitive ①		Retirez l'objet de la touche sensi-tive.
Le voyant de chaleur résiduelle ne s'allume pas.	La zone de cisson n'est pas chaude parce qu'elle n'a fonctionné que peu de temps.	Si la zone de cisson a eu assez de temps pour chauffer, faites appel à votre service après-vente/agréé.
Le niveau de cisson oscille entre deux niveaux.	Le dispositif de gestion de la puis-sance est activé.	Reportez-vous au chapitre « Utilisa-tion quotidienne ».
Les touches sensitives sont chaudes.	Le récipient est trop grand ou vous l'avez placé trop prés des com-mandes.	Placez les récipients de grande taille sur les zones de cisson arrière, si possible.
Aucun signal sonore ne se fait en-tende lorsque vous appuyez sur les touches sensitives du bandeau.	Les signaux sonores sont désac-tivés.	Activez les signaux sonores. Reportez-vous au chapitre « Utilisa-tion quotidienne ».
- s'allume.	La fonction Arrêt automatique est activée.	Éteignez la table de cisson puis al-lumez-la de nouveau.
L s'allume.	Le dispositif de sécurité enfants ou de verrouillage est activé.	Reportez-vous au chapitre « Utilisa-tion quotidienne ».
F s'allume.	Il n'y a pas de récipient sur la zone de cisson.	Placez un récipient sur la zone de cisson.
Le récipient n'est pas adapté. Utilisez un récipient adapté.		Reportez-vous au chapitre « Con-seils ».
Le diamètre du fond du récipient de	cisson est trop petit pour la zone de cisson.	Utilisez un récipient de dimensions appropriées.Reportez-vous au chapitre « Carac-teristiques techniques ».
E et un chiffre s'affichent.	Une erreur s'est produit dans la ta-ble de cuisson.	Débranchez la table de cuisson de l'alimentation électrique pendant quelques minutes. Déconnectez le fusible de l'installation domestique. Rebranchez l'appareil. Si S'affi-che à nouveau, faites appel au service après-vente agréé.
E4 s'allume.	Une erreur s'est produit dans la ta-ble de cuisson car un récipient a chauffé à vide. La fonction Arrêt automatique et la protection anti-surchauffe des zones sont activées.	Éteignez la table de cuisson. Enle-vez le récipient chaud. Au bout d'environ 30 secondes, remette la zone de cuisson en fonctionnement. Si le récipient était bien le problème, le message d'erreur disparait. Levoyant de chaleur résiduelle peut rester allumé. Laissez le récipient de cuisson refroidir. Vérifiez que le récipient est compatible avec la ta-ble de cuisson. Reportez-vous au chapitre « Con-seils ».

Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après vente/agreeé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Donnez également la combinaison à 3 lettres et chiffres pour la vitrocéramique (située dans un descoins de la surface en verre) et le message d'erreur qui s'affiche. Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur

de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-venture ou du vendeur pourra être facturé, même en cours de garantie. Les instructions relatives au service après-venture et aux conditions de garantie figurent dans le livre de garantie.

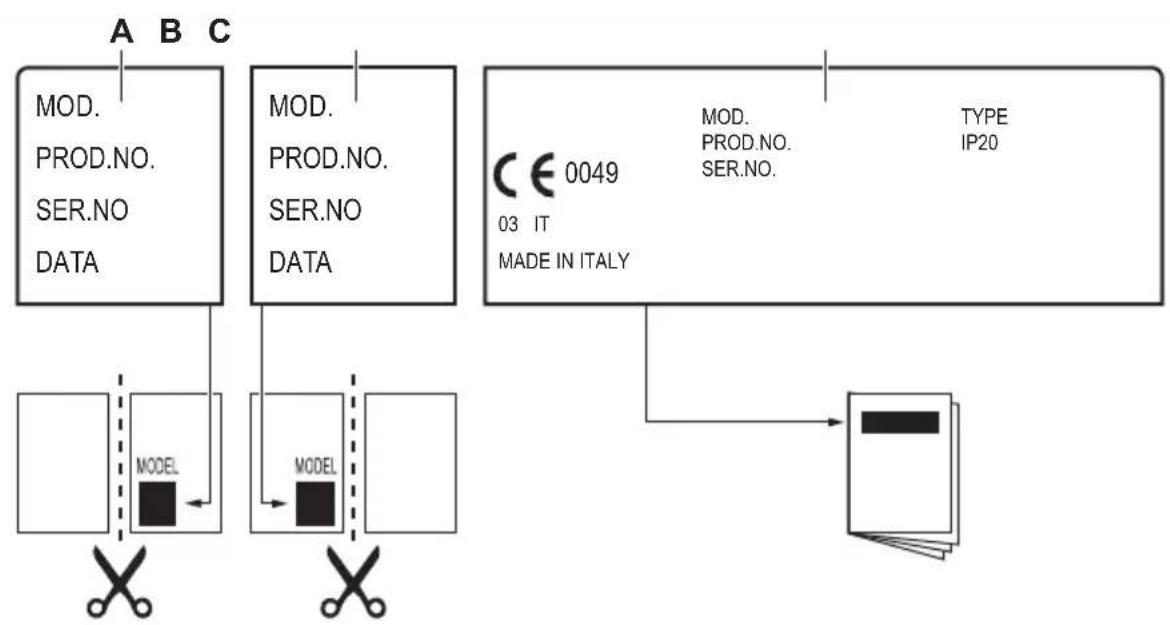

Étiquettes fournies dans le sachet des accessoires

Collez les étiquettes adhésives comme indiqué cédssous:

A. Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant).
B. Collez-la sur la carte de garantie et conservez cette partie (le cas échéant).

C. Collez-la sur la notice d'utilisation.

Installation

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Avant l'installation

Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.

Modèle PNC
Numéro de série

Tables de cuisson intégrées

Les tables de cuisson encascrables ne peuvent être mises en fonctionnement qu'après avoir été installées dans des meubles et sur des plans de travail homologues et adaptations.

Câble d'alimentation

La table de cuisson est fournie avec un cable d'alimentation.
- Pour remplacer le cable d'alimentation endommagé, utilisez le type de cable suivant (ou supérieur): H05V2V2-F T min. 90 °C. Contactez votre service après-vente.

Installation du joint

1. Nettoyez la zone de découverte du plan de travail.
2. Placez le joint foumi sur le bord inférieur de la table de cuisson, le long du bord externe de la surface vitrocéramique. N'etirez pas le joint. Assurez-vous que les extrémités du joint se trouvent au milieu d'un bord latorial de la table de cuisson.
3. Lorsque vous découpez le joint, ajoutez quelques millimétres de longueur.
4. Rassemblez les deux extrémités du joint.

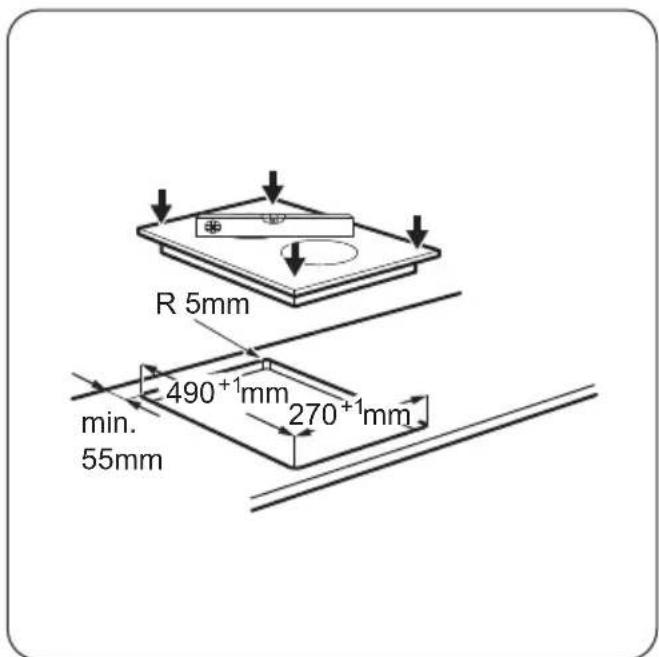

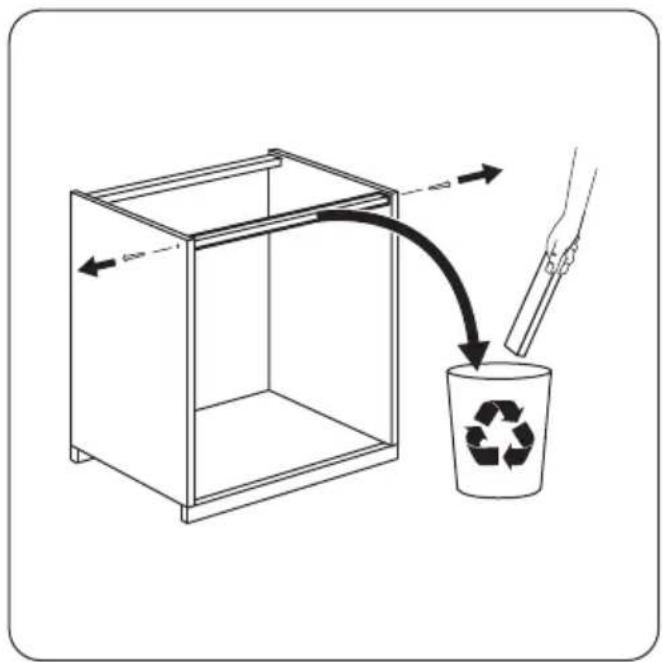

Montage

Installation de plusieurs tables de cuisson
Si vous devez installer plusieurs tables de cuisson de 30 cm les unes à côté des autres dans la même démarche, vous pouvez vous procurar un kit de montage complenant un support l'etal et des joints supplémentaires auprès de votre service après vente agrée. Les instructions d'installation correspondantes sont fournies avec le kit.

Caracteristiques des zones de cuisson

Zone de cuisson Puissance nominale (niveau de cuisson max.) [W]		Fonction Booster [W]	Fonction Booster durée maximal [min]	Diamètre du réseau [mm]
Avant centrale 1800	2500 10 145 - 180
Arrière centrale 1800	2500 10 145 - 180

La puissance des zones de cuisson peut légèrement différer des données du tableau. Elle dépend de la matière et des dimensions du recipient.

Pour des résultats de cuisson optimaux, utilisez des recipients qui ne dépassent pas les diamètres indiqués dans le tableau.

Rendement énergétique

Informations sur le produit selon la norme EU 66/2014

Identification du modele KHI3420N
Type de table de cuisson Table de cuisson inté-		grée
Nombre de zones de cuisson 2
Technologie de chauffage Induction
Diamètre des zones de cuisson circulaires (Ø)	Avant centrale	18,0 cm
	Arrière centrale	18,0 cm
Consommation d'énergie selon la zone de cuisson (EC electric cooking)	Avant centrale	182,5 Wh / kg
	Arrière centrale	182,5 Wh / kg
Consommation d'énergie de la table de cuisson (EC electric hob)	182,5 Wh / kg

EN 60350-2 - Appareils de cuisson domestiques
électriques - Partie 2 : Tables de cuisson - Méthodes de
mesure des performances

Économie d'énergie

Vous pouvez economiser de l'énergie au quotidien en suivant les consels suivants.

• Si vous faiteschauffer de I'eau, ne faiteschauffer que la quantite dont vous avez reellement besoin.

• Si possible, couvrez toujours les recipients de cuisson avec un couvercle pendant la cuisson.

• Activez toujours la zone de cuisson après avoir posé le recipient dessus.

• Placez les plus petits récipiens sur les plus petites zones de cuisson.
• Posez directement le recipient au centre de la zone de cuisson.
• Vous pouvez utiliser la chaleur résiduelle pour conserver les aliments au chaud ou pour faire fondre.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole Déposez les emballages dans les conteneurs prevus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les apparèils portant le

symbole avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

Inhaltsverzeichnis
