DI E9 - Hotte V-ZUG - Notice d'utilisation et mode d'emploi gratuit

Type de hotte	Hotte de cuisine
Dimensions	Largeur : 90 cm
Débit d'air	Jusqu'à 800 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtration	Filtres à charbon et filtres métalliques lavables
Éclairage	Éclairage LED intégré
Fonctionnement	Extraction ou recyclage de l'air
Installation	Installation murale
Niveau sonore	Max 60 dB(A)
Consommation énergétique	Classe énergétique A
Entretien	Filtres à nettoyer tous les 3 mois
Garantie	2 ans
Accessoires	Filtres de rechange disponibles

FOIRE AUX QUESTIONS - DI E9 V-ZUG

La hotte V-ZUG DI E9 ne s'allume pas, que faire ?

Vérifiez que la hotte est correctement branchée à une prise électrique. Assurez-vous également que le fusible n'est pas grillé. Si tout semble en ordre, essayez de réinitialiser l'appareil.

Comment nettoyer les filtres de la hotte V-ZUG DI E9 ?

Les filtres à graisse peuvent être nettoyés à la main avec de l'eau chaude et du savon, ou au lave-vaisselle. Assurez-vous de les laisser sécher complètement avant de les remettre en place.

La hotte fait un bruit anormal, que faire ?

Vérifiez si des objets obstruent le ventilateur. Si le bruit persiste, il pourrait s'agir d'un problème avec le moteur ou le ventilateur, et il est conseillé de contacter un service technique.

Quels types de filtres sont compatibles avec la V-ZUG DI E9 ?

La hotte est compatible avec des filtres à charbon et des filtres à graisse spécifiques à V-ZUG. Consultez le manuel d'utilisation pour les références exactes.

Comment régler l'intensité de l'éclairage de la hotte ?

L'intensité de l'éclairage peut être réglée via le panneau de commande de la hotte. Consultez le manuel pour les instructions précises sur les réglages d'éclairage.

La hotte V-ZUG DI E9 ne tire pas bien les odeurs, que faire ?

Assurez-vous que les filtres ne sont pas encrassés et qu'ils sont correctement installés. Vérifiez également que la hotte est réglée sur la bonne puissance d'aspiration.

Est-ce que la hotte V-ZUG DI E9 nécessite une installation spéciale ?

Oui, il est recommandé de faire appel à un professionnel pour l'installation afin de garantir un fonctionnement optimal et la conformité aux normes de sécurité.

Quelle est la durée de vie des filtres à charbon ?

La durée de vie des filtres à charbon dépend de l'utilisation, mais il est conseillé de les remplacer tous les 6 mois à 1 an pour une efficacité optimale.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la V-ZUG DI E9 peut fonctionner en mode recyclage avec les filtres à charbon installés pour neutraliser les odeurs.

Comment savoir si les filtres doivent être remplacés ?

Vérifiez régulièrement l'état des filtres. S'ils sont encrassés ou ont perdu leur couleur d'origine, il est temps de les remplacer.

Où puis-je trouver des pièces de rechange pour ma V-ZUG DI E9 ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur V-ZUG ou sur le site officiel de V-ZUG.

MODE D'EMPLOI DI E9 V-ZUG

FR Manuel d'utilisation

IT Manuale d'uso

EN Instruction manual

DE

Merci d'avoir porté votrechoix sur l'un de nos produits. Voitrnewel appareil repond aux exigences les plus elevées et sonutilisation est desplus simples.Accordez-vous le temps nécessaire pour dire attentivement ce mode d'utilisation. Yououvus familiariserez ainsi avecvoitrappeil,ce qui yous permettra de l'utiliser de maniere optimale et sans dérangement.

Veuillez tenir compte des conseils de sécurité.

Modifications

Le texte, les illustrations et les données correspondant au niveau technique de l'appareil au moment de la mise sous presse de ce mode d'emploi. Sous réserve de modifications dans le cadre du progrès technique.

IT

Lire attentivement le contentu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a ete concu pour etre utilisé dans le modele aspirant (evacuation de l'air à l'estierur -Fig.1B),filtrant (retour de l'air à l'intérieur -Fig.1A) ou doted'un moteur externe (Fig.1C).

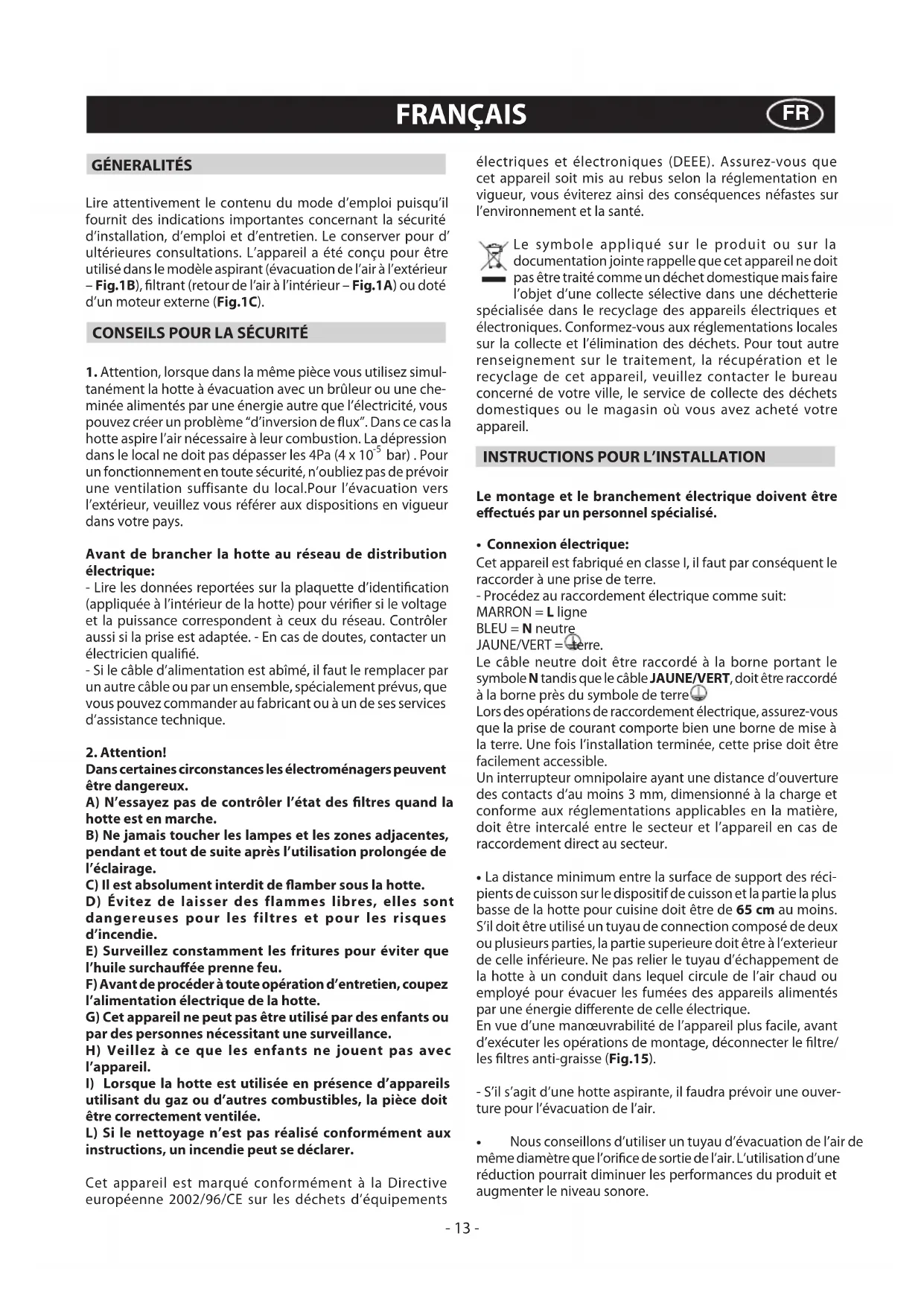

CONSEILS POUR LA SECURITE

1. Attention, lorsqu dans la même piece vous utilisez simultanement la hotte a évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez creator un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4Pa (4 x 10^-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous reférer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique:

• Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondant à ceux du réseau. Contrôler aussi si la prise est adaptée. - En cas de doutes, contacter un électricien qualifié.

• Si le cable d'alimentation est abimé, il faut le remplaçer par un autre cable ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.

2. Attention!

Dans certaines circonstances les électroménagers peuvent être dangereux.

A) N'essayez pas de contrôle l'état des filtrés quand la hotte est en marche.
B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage.
C) Il est absolument interdit de flamber sous la hotte.
D) Évitez de laisser des flames libres, elles sont dangereuses pour les filtres et pour les risques d'incendie.
E) Surveillez constamment les fritures pour éviter que l'huile surchauffée prenne feu.
F) Avant de proceder à toute opération d'entretien, coupez l'alimentation électrique de la hotte.
G) Cet apparéil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance.
H) Veiliez à ce que les enfants ne jouent pas avec l'appareil.
I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la piece doit être correctement ventilée.
L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

Cet apparéil est marqué conformément à la Directive française 2002/96/CE sur les déchets d'équipements

électriques etlectroniques (DEEE).Assurez-vous que cet appeareil soit mis au rebus selon la reglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.

Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet apparéil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des apparéils électriques etlectroniques. Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la recupération et le recyclage de cet apparéil, veuilles contacter le bureau concerne de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez achété votre apparéil.

INSTRUCTIONS POUR L'INSTALLATION

Le montage et le branchement électrique doivent être effectuels par un personnel spécialisé.

- Connexionélectrique:

Cet apparéil est fabriqué en classe I, il faut par conséquent le raccorder à une prise de terre.

• Procedez au raccordement électrique comme suit:

MARRON = L ligne

BLEU = N neutrte

JAUNE/VERT = terre.

Le cable neutre doit être raccordé à la borne portant le symbole N tandis que le cable JAUNE/VERT, doit être raccordé à la borne pres du symbole de terre

Lors des opérations de raccordement électrique, assurez-vous que la prise de courant comporte bien une borne de mise à la terre. Une fois l'installation terminée, cette prise doit être facilement accessible.

Un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil en cas de raccordement direct au secteur.

• La distance minimum entre la surface de support des reçipients de cuisson sur le dispositif de cuisson et la partie la plus BASSE de la hotte pour cuisine doit etre de 65 cm au moins. S'il doit etre utilise un tuyau de connection composé de deux ou plusieurs parties, la partie supérieure doit etre a l'extérieur de cette inférieure. Ne pas relier le tuyau d'échévement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour evacuer les fumées des apparèils alimentés par une énergie différente de cette électricque.

En vue d'une manoeuvrabilité de l'appareil plus facile, avant d'executer les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig.15).

• S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.

• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.

Attention!

• Avant de proceder à l'installation de l'appareil, effectuer la fixation du boitier du circuit physique D.
• Soulever le boitier du circuit électrique et suivre les phases 1-2-3 indiquées sur la figure 2.
• Placer le support face aux 3 vis G déjà prédisposées sur le compartment et les visser comme l'indique la phase 4 - figure 2.
  -Fixer le tuyau d'evacuation de I'air H (non fourni) sur la bride de sortie d'air F comme I'indique la figure 2.

- Montage de la hotte:

• Preindre la structure D de l'emballage et la fixer au组成部分 moteur avec les 4 vis E fig.3.
• Séparer l'étrier de support K de la structure D fig.4.0.
• Enlever les 2 vis A qui tiennent fixée la structure supérieure B à la structure inférieure C, comme l'indique la fig.4.
• Regler la hauteur désirée en faisant attention au niveau indiqué sur la figure 5, et la bloquer avec les 8 vis G fournies.
• Associé le conduit inférieur A avec le conduit supérieur B et les insérer sur la structure, comme l'indique la figure 6.
• Placer le gabarit de forage sur le plafond en faisant attention que la flèche soit positionnée du même côté que la commande de l'appareil (Fig.7).

• Effectuer les perçages requis pour des fixations visées, conformément aux indications du fabricant. Voir notice jointe au produit figure 7 - phase 1.

• Accrocher le support en tôle K aux 4 vis S6 et contre-serrer avec des écrous figure 8 - phase 2-3.

• Preindre la hotte et la fixer sur le crochet L situé à l'arrière de l'étrier de support K, la faire oscillator en avant, comme indiqué sur la figure 9 - phase 5.
• Fixer la structure B à l'étrier de support K comme indiqué sur la figure 9 - phase 6.
• Version aspirante: Fixer le tuyau flexible au trou d'évacuation d'air prédisposed (Fig.10).

- Version filtrante:

• Connecter le tuyau flexible H au déflecteur M et fixer la vis I comme indiqué sur (Fig.11).
  Les filtres doivent être appliqués au groupe aspirant placé à l'intérieur de la hotte, en les centrant à celui-ci et en les tournant de 90 degrès jusqu'à l'enclenchement (fig.16).
• Effectuer la connexion électrique (fig.12).
• Fixer le conduit supérieur B à la structure à l'aide des 4 vis F (fig.13).
• Si vous appeareil est doté d'un conduit de fumées inférieurs qui doit être fixé au corps de la hotte avec les vis, enlever les filtres anti-graisse de la hotte en intervenant sur les manilles correspondantes (Fig.15).
• Le cas échéant, fixer de l'intérieur la cheminée inférieure à la hotte à l'aide des vis P (Fig.13). Pourvoir enfin à replacer les filtres dans leur logement.

EMPLOIETENTRETIEN

Il est conseilé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseillé de l'arrête 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et evacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtré anti-graisse et du filtré à charbon actif.
- Le filtrte anti-graisse à pour role de retenir les particules grasses en suspension dans l'air; par conséquent, il peut se

boucher en un temps qui varie en fonction de l'utilisation de l'appareil.

• Pour prévenir le danger d'incendie, chaque 2 mois au maximum, il est nécessaire de laver les filtres anti-graisse à la main en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaiselle à température basse et cycle court.
• Àpres plusieurs lavages, la couleur peut changer. Cela ne donne pas le droit à une requête pour leur remplacement.
• Les filtres au carbone actif servent à purifier l'air qui sera rejeté dans la pierce et à atténuer les odeurs générées par la cuisson.
• Les filtres à carbone actif non régénérables doivent être replacés chaque 4 mois au maximum. La saturation du carbone actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine et de la régularité avec laquelle vous effectuez le nettoyage du filtré anti-graisse.
• Les filtres de carbone actif régénérables doivent être lavé à la main, avec des détergents neutres non abrasifs, ou dans le lava-vaiselle à température maximale de 65^ (le cycle de lavage doit être complèt et sans plats) Enlever l'eau en excès sans abimer le filtre, retirer les parties en plastique, faire secher le matelas au four pendant au moins 15 minutes environ et à la température maximale de 100^ . Cette opération doit être repétée chaque 2 mois pour maintainir efficace la fonction du filtre à carbone régénérable. Ces derniers doivent être replacés au maximum chaque 3 ans ou lorsque le matelas est endommagé.
• Avant de monter les filtres anti-graisses et les filtres à carbone actif régénérables, il est important que ceux-ci soient bien secs.

Nettoyer fréquement la hotte, soit à l'intérieur que à l'extérieur en utilisant un chiffon humidifé avec de l'alcool dénaturé ou des déterments liquides neutres non abrasifs.

• L'installation d'illumination est concise pour l'utilisation pendant la cuisson et non pour l'utilisation prolongée pour illuminer la piece. L'utilisation prolongée de l'illumination réduit considérablement la durée moyenne de la lampe.

• Attention: La non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres comporte des risques d'incendie. Il est donc recommandé de suivre les instructions suggérées.

- Remplacement des lampes halogènes (Fig.17):

Pour changer les lampes halogènes B retirez le verre C en faisant levier dans les fentes prévues.

Remplacez-les par des lampes de même type.

Attention: Ne touchez pas aux lampes mains nods.

- Utilisation (Fig. 18)

Les définitions des symboles sont reportées ci-dessous :

Touché éclairage (A) = pour allumer et éteindre les lumières. Lorsque l'éclairage est allumé, la LED de cette touche s'éclaire également.

Touche OFF (B) = pour éteindre la hotte aspirante

Touche vitesse ventilateur 1 (C) = pour allumer le ventilateur à la vitesse la plus bajo. Lorsque le ventilateur est actionné à la vitesse 1, la LED de cette touche s'allume.

Touche vitesse ventilateur 2 (D) = pour allumer le ventilateur à la vitesse moyenne. Lorsque le ventilateur est actionné à la vitesse 2, la LED de cette touche s'allume.

Touche vitesse ventilateur 3 (E) = pour allumer le ventilateur à la vitesse la plus élevé et intense. Lorsque le ventilateur est actionné à la vitesse 3, la LED de la touche E s'allume.

Pour utiliser la vitesse intensive, la vitesse ventilateur 3 doit être activée. Pour cela, tener appuyée la touche E pendant 2 secondes. La phase intensive reste activée pendant 10 minutes, ensuite le ventilateur se remet à la vitesse configurée

précedemment. Lorsque la vitesse intensive est activée, la LED de la touche E clignote. Pour interrompre cette vitesse avant que les 10 minutes se soient écoulées, appuyer à nouveau sur la touche E.

Touche Minuteur (F) = pour activer la fonction Minuteur. Si I'appareil fonctionne aux vitesses 1, 2 ou 3, il est possible d'activer la fonction minuteur en appuyant sur la touche F. La LED de la touche F s'éclaire ensuite. Lorsque 15 minutes de fonctionnement se sont écoulées à la vitesse du ventilateur可以选择, l'appareil est int automatiquement le moteur et l'éclairage.

- Saturation filtrres Anti-graisse/Charbon actif:

-Lorsque la touche A clignote avec une fréquence de 2 secondes, les filtres anti-graisse doivent être lavés.

• Lorsque la touche A clignote avec une fréquence de 0,5 seconde, les filtres à charbon actif doivent être replacés ou nettoyés selon le type de filtré.

Lorsque les filtres nettoyés sont remis en place, réinitialisation la mémoirelectronique en appuyant sur la touche A pendant environ 5 secondes jusqu'à ce qu'elle arrêté de clignoter.

NOUS DECLINOS Toute RESPONSABILI TE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.
