| Type de produit | Hotte aspirante/filtrante |
| Marque | DeLonghi |
| Modèle | DL C I 88.9 |
| Alimentation électrique | 230 V ~ 50 Hz |
| Puissance moteur | 200 W (estimation) |
| Largeur | 90 cm |
| Nombre de vitesses | 3 + intensive (10 min) |
| Éclairage | Halogène ou LED selon version |
| Minuterie arrêt automatique | 15 minutes |
| Fonction Clean Air | Marche 10 min/h en 1ère vitesse |
| Indicateur saturation filtres | Clignotement touche A |
| Filtre anti-graisse | Lavable tous les 2 mois (lave-vaisselle possible) |
| Filtre à charbon actif | Non régénérable : remplacer tous les 4 mois ; régénérable : laver tous les 2 mois, remplacer max 3 ans |
| Distance minimale table de cuisson – hotte | 65 cm |
| Type d'évacuation | Aspirant (extérieur) ou filtrant (recyclage) avec kit charbon |
| Diamètre tuyau d'évacuation | Même diamètre que sortie (réduction déconseillée) |
| Classe électrique | Classe II (sans fil de terre) |
| Sécurité enfants | Ne pas laisser jouer ; utilisation sous surveillance |
| Interdiction flamber | Absolument interdit sous la hotte |
| Entretien extérieur | Chiffon humide avec alcool dénaturé ou détergent neutre |
| Remplacement lampe halogène | Retirer verre, remplacer par lampe identique |
| Remplacement lampe LED | Doit être effectué par un technicien |
| Poids | Non spécifié (estimation 15 kg) |
FOIRE AUX QUESTIONS - DL C I 88.9 DELONGHI
Questions des utilisateurs sur DL C I 88.9 DELONGHI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice DL C I 88.9 - DELONGHI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DL C I 88.9 de la marque DELONGHI.

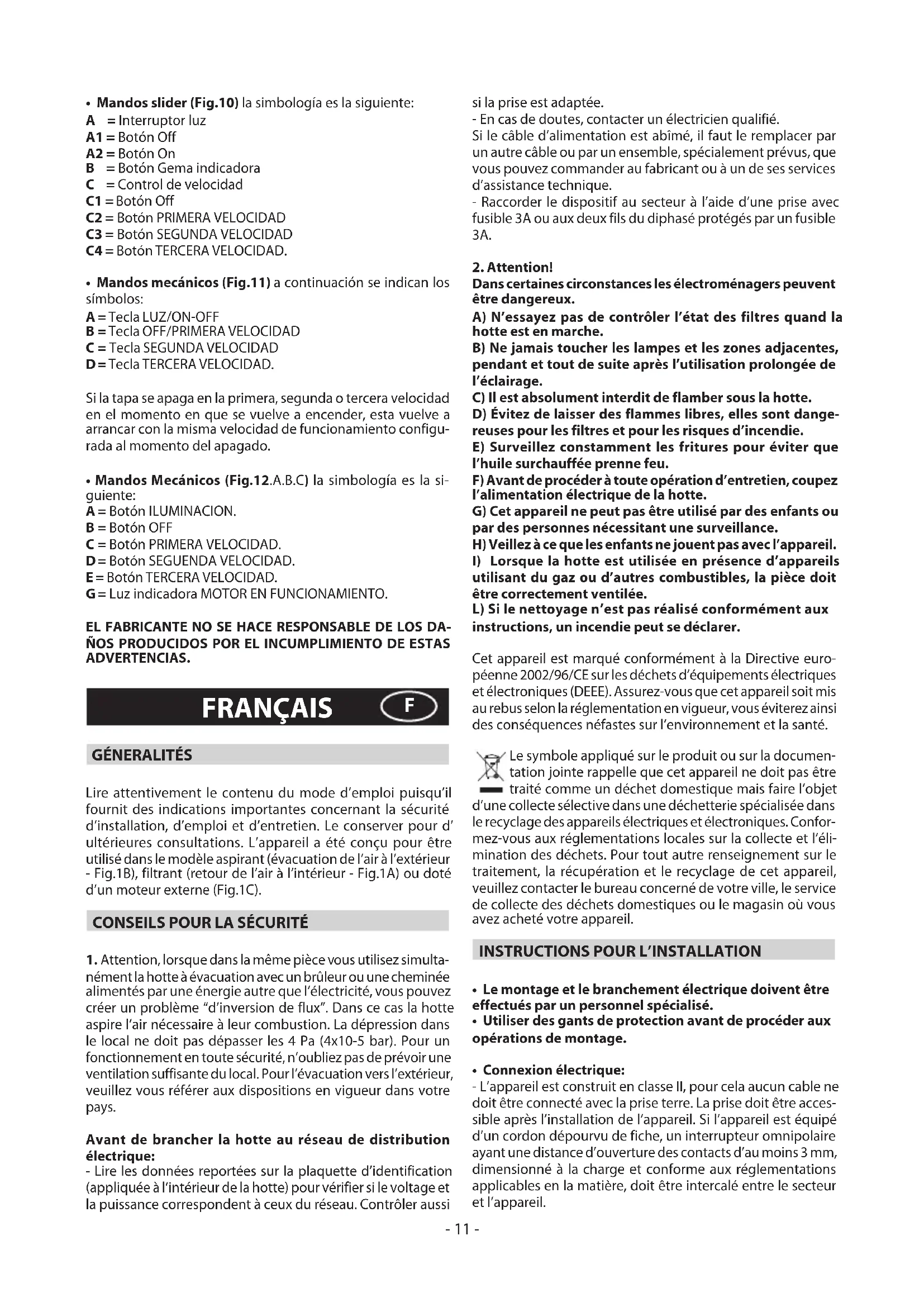

MODE D'EMPLOI DL C I 88.9 DELONGHI
Lire attentivement le contentu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a ete concu pour etre utilise dans le modele aspirant (evacuation de l'air a I'estérieur - Fig.1B), filtrant (retour de I'air a I'intérieur - Fig.1A) ou doted'un moteur externe (Fig.1C).
CONSEILS POUR LA SECURITE
- Attention, lorsque dans la même piece vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez creer un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veillez vous reférer aux dispositions en vigueur dans votre pays.
Avant de brancher la hotte au réseau de distribution électrique:
- Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondant à ceux du réseau. Contrôler aussi
si la prise est adaptée.
- En cas de doutes, contacter un électricien qualifié.
Si le cable d'alimentation est abimé, il faut le remplaçer par un autre cable ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique. - Raccorder le dispositif au secteur à l'aide d'une prise avec fusible 3A ou aux deux fils du diphase protégés par un fusible 3A.
2. Attention!
Dans certaines circonstances les électroménagers peuvent être dangereux.
A) N'essayez pas de contrôle l'état des filtrés quand la hotte est en marche.
B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage.
C) Il est absolument interdit de flamber sous la hotte.
D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie.
E) Surveillez constamment les fritures pour éviter que l'huile surchauffée prenne feu.
F) Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte.
G) Cet apparéil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance.
H) Veillez à ce que les enfants ne jouent pas avec l'appareil.
I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la piece doit être correctement ventilée.
L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.
Cet apparéil est marqué conformément à la Directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Assurez-vous que cet apparéil soit mis au rebus selon la règlementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.
Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet apparéil ne doit pas être traité comme un déchet domestique mais faire l'objet
d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la recupération et le recyclage de cet apparéil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez achété votre apparéil.
INSTRUCTIONS POUR L'INSTALLATION
- Le montage et le branchement électrique doivent être effectuels par un personnel spécialisé.
- Utiliser des gants de protection avant de procéder aux opérations de montage.
- Connexionélectrique:
-
L'appareil est construit en classe II, pour celaaucun cable ne doit etre connectecavec la prise terre. La prise doit etre accessible apres Iinstallation de I'appareil. Si I'appareil est equiped'un cordon depourvu de fiche, un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm dimensionné à la charge et conforme aux réglementations applicables en la matière, doit etre intercalé entre le secteur et I'appareil.
-
La connection avec le réseau électrique doit être exécutée comme suit:
MARRON = L ligne
BLEU = N neutrte.
En cas de table de cuisson electrique, a gaz ou a induction, il
faut prévoir une distance de sécurité d'au moins 65 cm entre cette dernière et le point le plus bas de la hotte. S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie supérieure doit être à l'exterieur de celle inférieure. Ne pas relier le tuyau d'échémpement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour evacuer les fumées des apparèils alimentés par une énergie différente de celle électrique. En vue d'une manœuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig.5).
-
S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.
-
Nous conseillons d'utiliser un tuyau d'évacuation de l'air même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.
-
Si vous appeareil a ete estudie pour etre utilise dans habitations pourvues d'aspiration centralisee, effectuer les operations suivantes:
-
L'interrupteur commande l'ouverture et la fermeture d'une soupape au moyen d'un dispositif thermoelectrique. En commutant l'interrupteur sur la position ON, après une minute, la soupape s'ouvre en tournant de 90^ , ce qui permet l'aspiration de l'air vicié. En inversant l'interrupteur sur la position OFF, après 100 secondes, la soupape se ferme.
Fixation murale:
Exécuter les trouss en respectant les cotes indiquées (Fig.2). Fixer l'appareil au mur et l'aligner dans la position horizontale avec les éléments suspendus. Cette opération terminée, fixer la hotte définitivement au moyen des 2 vis A (Fig.4). En cas de différents montages utiliser des vis et des goujons à expansion adequats au type de mur (par exemple béton armé, placoplatre, etc.). Au cas où les vis et les goujons seraient fournis avec l'appareil, s'assurer qu'ils sont adequats au type de paroi, où sera fixée la hotte.
Fixation des raccords téléscopiques de decoration:
Prévoir l'alimentation électrique à l'intérieur de l'encombrement du raccord de decoration. Si vous appeareil doit être installe dans le modele aspirant ou doted'un moteur externe, prévoir le trou de I'évacuation de I'air. Régler d'abord la largeur de la bride de support du raccord supérieur (Fig.3), ensuite la fixer au plafond, de maniere a ce qu'elle soit sur I'axe de votre hotte au moyen des vis A (Fig.3), tout en respectant la distance depuis le plafond indiquée a la Fig.2. Raccorder la bride C au trou d'évacuation de I'air au moyen d'un tube de raccordement (Fig.4). Introduire le raccord supérieur a I'intérieur du raccord inférieur et appuyer sur la coque. Retirer le raccord supérieur jusqu'à la bride et le fixer au moyen des vis B (Fig.3). Si on peut transformer la hotte du modele aspirant au modele filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.
- Modèle filtrant:
Installer la hotte et les deux raccords suivant l'indication reportée au paragraphe concernant le montage de la hotte dans le modele aspirant. En cas de montage du raccord filtrant, se rapporter aux instructions figurant dans le jeu. Si le jeu n'est pas foumi, commandez-le a votre revendeur comme accessoire. Les filtres doivent etre appliqués au groupe aspi
rant situé à l'intérieur de la hotte en les centrant par rapport au groupe aspirant et en les tournant de 90 degrés jusqu'àau déclic d'arrêt (Fig.6).
EMPLOI ET ENTRETION
Il est conseilé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseilé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et evacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.
- Le filtrte anti-graisse à pour role de retenir les particules grasses en suspension dans l'air; par conséquent, il peut se boucher en un temps qui varie en fonction de l'utilisation de l'appareil.
- Pour prévenir le danger d'incendie, chaque 2 mois au maximum, il est nécessaire de laver les filtres anti-graisse à la main en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaisse à température basse et cycle court.
- Àpres plusieurs lavages, la couleur peut changer. Cela ne donne pas le droit à une requête pour leur remplacement.
- Les filtres au carbone actif servent à purifier l'air qui sera le refjeté dans la pierce et à atténuer les odeurs générées par la cuisson.
- Les filtres à carbone actif non régénérables doivent être replacés chaque 4 mois au maximum. La saturation du carbone actif dépend de l'utilisation plus où moins prolongée de l'appareil, du type de cuisine et de la régularité avec laquelle vous effectuez le nettoyage du filtre anti-graisse.
- Les filtres de carbone actif régénérables doivent être lavé à la main, avec des détergents neutres non abrasifs, ou dans le lave-vaiselle à température maximale de 65^ (le cycle de lavage doit être complèt et sans plats) Enlever l'eau en excès sans abîmer le filtr, restorer les parties en plastique, faire secher le matelas au four pendant au moins 15 minutes environ et à la température maximale de 100^ . Cette opération doit être repétée chaque 2 mois pour maintainir efficace la fonction du filtré à carbone régénérable. Ces derniers doivent être replacés au maximum chaque 3 ans ou lorsque le matelas est endommagé.
- Avant de monter les filtres anti-graisses et les filtres à carbone actif régénérables, il est important que ceux-ci soient bien secs.
- Nettoyer féquèment la hotte, soit à l'intérieur que à l'extérieur en utilisant un chiffon humidifié avec de l'alcool dénaturé ou des détergents liquides neutres non abrasifs.
- L'installation d'illumination est concise pour l'utilisation pendant la cuisson et non pour l'utilisation prolongée pour illuminer la piece. L'utilisation prolongée de l'illumination réduit considérablement la durée moyenne de la lampe.
- Si l'appareil est pourvu de lumière de courtoisie, elle peut etre utilisée pour I'emploi prolongé de I'éclairage général de la piece.
- Attention: la non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres comporte des risques d'incendie. Il est donc recommandé de suivre les instructions suggérées.
- Remplacement des lampes halogènes (Fig.7A):
Pour changer les lampes halogènes B retirez le verre C en faisant levier dans les fentes prévues. Remplacez-les par des lampes de même type. Attention: ne touche pas aux lampes mains dues.
- Remplacement des lampes à LED (Fig.7B):
Si la version de l'appareil est avec lampes à LED, elles doivent
etre obligatoire remplacees par un technicien spécialise.
- Remplacement des ampoules à incandescence/halogènes (Fig.8):
Utiliser uniquement des ampoules du même type et puissance installées sur l'appareil.
- Commandes Lumineux (Fig.9) le symbole sont le suivant:
A = Touche ECLAIRAGE
B = Touche OFF
C = Touche PREMIÈRE VITESSE
D = Touche DEUXIEME VITESSE
E = Touche TROISIEME VITESSE
F = Touche MINUTEUR ARRET AUTOMATIQUE 15 minutes (*)
Si vous appeareil est équipé de la fonction vitesse INTENSIVE, en partant de la TROISIÈME vitesse et en maintainant appuyée la touche E pendant environ 2 secondes, cette vitesse sera activée pendant 10 minutes après lesquelles l'appareil se remettra à la vitesse précédemment configurée. Quand la fonction est activée, la LED clignote. Pour interrompree cette vitesse avant les 10 minutes appuyer sur la touche E. Pour certains modèles on peut même activer la fonction avec la première et la deuxème vitesse.
En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction «clean air» s'active. Cette fonction démarre le moteur pour 10 minutes par heures à la première vitesse. Dés que la fonction est activée, le moteur démarre en 1^ère vitesse pour 10 minutes pendant lesquelles les boutons F et C doivent clignoter en même temps. À la fin de ce temps, le moteur s'arrête et la diode electroluminescente du bouton F reste allumée sans clignoter jusqu'à ce que le moteur repeats en 1^ère vitesse 50 minutes plus tard. Les diodes electroluminescentes F et C recommencent à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n'importe quelette touche à l'exception des touches de luminière, la hotte returne immédiatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction «clean air» se désactive et le moteur passé directement à la 2^ème vitesse; en appuyant sur le bouton B la fonction se désactive).
(*) La fonction "MINUTER ARRÉT AUTOMATIQUE" retardé l'arrêt de la hotte, qui continues de fonctionner à la vitesse de service en cours au moment de l'activation de cette fonction, pendant 15 minutes.
- Saturation filtrres Anti-graisse/Charbon actif:
-Lorsque la touche A clignote avec une fréquence de 2 secondes, les filtres anti-graisse doivent être lavés.
-Lorsque la touche A clignote avec une fréquence de 0,5 seconde, les filtres à charbon actif doivent être remplacés ou nettoyés selon le type de filtr. Lorsque les filtres nettoyés sont remis en place, réinitialisation la mémoirelectronique en appuyant sur la touche A pendant environ 5 secondes jusqu'à ce qu'elle arrête de clignoter.
- Mandos slider (Fig.10) le symbole sont le suivant:
A = Interrupteur lumière
A1 = Bouton Off
A2 = Bouton On
B = Bouton voyant GEMMA
C = Contrôle de vitesse
C1 = Bouton Off
C2 = Bouton PREMIÈRE VITESSE
C3 = Bouton SECONDE VITESSE
C4 = Bouton TROISIEME VITESSE.
- Commandes mécaniques (Fig.11) les symboles sont indiqués ci-dessous:
A = Touche ECLAIRAGE/ON-OFF
B = Touche OFF/PREMIERE VITESSE
C = Touche DEUXIEME VITESSE
D= Touche TROSIEME VITESSE
Si la hotter est eteinte en premiere, deuxieme ou troisieme vitesse, au moment ou elle est rallumee, elle redemarre avec la meme vitesse de fonction configuruee au moment de I'arrêt.
- Commandes Mécaniques (Fig.12.A.B.C) les symboles sont les suivants:
A = Touche ECLAIRAGE
B = Touche OFF
C = Touche PREMIÈRE VITESSE
D=Touche DEUXIEME VITESSE
E = Touche TROSIEME VITESSE
G = Voyant MOTEUR EN MARCHE.
