Caractéristiques	Détails
Type de réfrigérateur	Réfrigérateur combiné
Capacité totale	340 litres
Classe énergétique	A+
Dimensions (HxLxP)	185 x 60 x 65 cm
Poids	70 kg
Système de refroidissement	Froid statique
Niveau sonore	42 dB
Nombre de tiroirs	3 tiroirs au congélateur
Éclairage intérieur	LED
Fonctionnalités supplémentaires	Zone fraîche, étagères en verre réglables
Entretien	Dégivrage manuel
Garantie	2 ans
Consommation d'énergie annuelle	250 kWh
Couleur	Inox

FOIRE AUX QUESTIONS - FR34CR Ardo

Le réfrigérateur ne fonctionne pas, que faire ?

Vérifiez si l'appareil est branché et si la prise fonctionne. Assurez-vous que le thermostat est réglé sur une température appropriée.

Il y a de l'eau au fond du réfrigérateur, que faire ?

Vérifiez si le drain d'évacuation est obstrué. Nettoyez-le si nécessaire. Assurez-vous également que les aliments ne bloquent pas le flux d'air.

Le réfrigérateur fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal en raison du compresseur et du ventilateur. Si le bruit est excessif, vérifiez si l'appareil est de niveau et si les étagères sont correctement installées.

La lumière intérieure ne s'allume pas, que faire ?

Vérifiez si l'ampoule est grillée. Si c'est le cas, remplacez-la. Assurez-vous également que la porte est bien fermée et que le contact est en bon état.

Comment régler la température du réfrigérateur ?

Utilisez le bouton de réglage du thermostat, généralement situé à l'intérieur du réfrigérateur. Réglez-le sur une température entre 3 °C et 5 °C pour de meilleurs résultats.

Le réfrigérateur dégage une odeur désagréable, que faire ?

Vérifiez les aliments pour voir s'ils sont périmés ou moisis. Nettoyez l'intérieur avec un mélange d'eau et de bicarbonate de soude pour éliminer les odeurs.

Comment nettoyer le réfrigérateur correctement ?

Débranchez l'appareil. Enlevez tous les aliments et nettoyez avec un mélange d'eau tiède et de savon doux. Essuyez les surfaces avec un chiffon propre et sec.

Le réfrigérateur ne refroidit pas suffisamment, que faire ?

Vérifiez le réglage du thermostat et assurez-vous que l'appareil n'est pas trop plein, ce qui pourrait bloquer la circulation de l'air. Vérifiez également les joints de porte.

Quel est le niveau de consommation énergétique de l'Ardo FR34CR ?

Le réfrigérateur Ardo FR34CR est classé avec une efficacité énergétique qui peut varier selon le modèle. Consultez l'étiquette énergétique pour des informations spécifiques.

Comment déplacer le réfrigérateur sans l'endommager ?

Débranchez l'appareil et videz-le. Utilisez un diable ou un chariot de transport pour le déplacer. Évitez de le pencher trop longtemps pour ne pas endommager le compresseur.

MODE D'EMPLOI FR34CR Ardo

Livret d'instructions et d'entretien

Cet appareil est destiné au contact avec des produits alimentaires et il est conforme au D.L. 108 du 25.01.1992 (Directive Européenne 87/308/

Ce produit a ete concu, construit et mis en commerce en respectant les conformités suivantes:

Objectifs de sécurité de la Directive "Basse Tension" 73/23/CEE;
- Caracteristiques de protection de la Directive "EMC" 89/336/CEE, modifiée par la Directive 93/68/CEE.

E SUMARIO

1 ANTES DE USAR EL APARATO 5
2 DESEMBALADO 7
3 CHARACTERISTICSTECNICAS 9
4 INSTALLACION 13
5 USO 21
6 DESCONGELADO 27
7 LIMPIEZAY MANTENIMIENTO 29
8 BUSQUEDA DE AVERIAS 31
9 SERVICIO DE ASISTENCIA TECNICA 32

DECLARATION DE CONFORMIDAD

• Le produit que vous avez acheté il ne doit être employé que de façon domestique.
• L'appareil est composé de deux compartments séparés, un supérieur et un inférieur.
• Le compartment frigorifique permet la conservation des aliments frais et des boissons.

Pour utiliser au besoinaire apparéil, nous vous recommendons de dire avec attention les instructions pour l'emploi qui vous fourniront des conseils utiles pour la conservation des alimentés.

• Conserve ce livre pour des prochainsines consultations.
• Àpres avoir déballé l'appareil, vérifie qu'il ne soit pas endommagé. Tout endommagement doit être communiqué au revendeur dans un-delai de 24 heures.

Nous conseillons d'attendre au moins deux heures avant demettre en fonctionnement l'appareil, pour permettre au circuit réfrigerant d'être parfaitement efficace.

• Vérifiez que l'installation et le branchement électricque soient réalisés par un technicien qualifié, conformément aux instructions du fabricant et des normes locales en vigueur. L'installation électricque doit être munie d'une efficace prise de terre, conformément aux termes de la loi (46/90).

• compartment frigo seulement pour la conservation des alimentes frais.

ATTENTION! Laisser les prises d'air libres de toute entrave au niveau du corps de l'appareil ou du meuble à l'intérieur duquel il est encastré.

• Pour éviter le risque d'étouffement et de prise au piège, interdisez aux enfants de jour ou de se cacher à l'intérieur de l'appareil.
• Ne touchez pas l'appareil avec les mains ou les pieds mouillés ou humides.

Avant chaque opération d'entretien ou de nettoyage, débranchez l'appareil de la prise.

• Ne tirez pas sur le cordon d'alimentation pour débrancher la prise.
• Àprous l'installation, vérifie que l'appareil n'écrase pas le cordon d'alimentation.

Cette opération doit être réalisée par au moins deux personnes.

• Portez l'appareil à l'endetroit prévu pour l'installation (chap. 4 INSTALLATION).
• Coupez les feuillards R et otez le carton ou le sac en plastique externe C.
• Eliminiez immédiatement les sacs en plastique S qui peuvent représentier un danger pour les enfants.
• Une fois onté l'emballage, enlevez encore les côtés F et ensuite le socle B.

2.1 CONSEILS POUR LA PROTECTION DE L'ENVIRONNEMENT

Emballage

Le matériel d'emballage est recyclable à 100% . Pour le traitement des déchets, reportez-vous aux normatives locales. Le matériel d'emballage (sacs en plastique, parties en polystyrene, etc...) doit être tenu hors de portée des enfants car il pourrait une réelle source de danger.

Produit

L'appareil a eté fabriqué avec des matériaux recyclables. L'élimination devra être réalisée suivant les normatives locales pour le traitement des déchets. Lorsque l'appareil devra être détruit, coupez le cordon électrique d'alimentation pour le rendre inutilisable. L'appareil destiné à la ferraille ne doit pas être abandonné dans la nature, mais vous devrez le confier à un des centres spécialisés pour la recupération des gaz réfrigerants et graisses.

Information

Pour plus de détails, voir la plaque du matricule située à l'intérieur de l'appareil (paragraphe 3).

2 DESEMBALADO

3 DONNEES TECHNIQUES

STRUCTURE PORTANTE: la structure est réalisée à l'aide de panneaux de tôle traités et vernis de façon electrostatique pour résister aux mauvaistraitements tout en restant belle et luiante.

ISOLATIONS: elles ont ete choises pour maintainir la temperature interne constante et laisser beaucoup de place a l'intérieur.

PLACE INTERIEURE: elle a ete estudie pour accueillir toutes les for mes d'alments a conserver avec une grande facilité de displacement des étagères.

DEGIVRAGE: Semi-automatique

CONTROLE TEMPERATURE: Par le potentiametre accessible lorsque la porte est ouverte.

L'appareil fonctionne correctement dans les valeurs de températures ambiantes indiquées dans le tableau, suivant la classe climatique.

Classe climatique températures ambantes
SN	min 10°C max 32°C
N	min 16°C max 32°C
ST	min 18°C max 38°C
T	min 18°C max 43°C

ATTENTION! Quand you installez Your appareil, il est important de tener compte de la classe climatique du produit. Pour savoir a quelle classe climatique apparient Your appareil, veuillez contrcler la plaque des données comme indiquee ci-apres.

3 CHARACTERISTICAS TECHNICAS

1 Congélateur
2 Eclairage interne
3 Etageres reglables et inclinables
4 Tiroird fruits et legumes
5 Etagere range-boites
6 Cloche a fromages, petite boites, tubes...
7 Etagere a bouteilles

3.1 DESCRIPTION GENERAL DEL APARATO

• L'appareil est équipé de roues postérieures pour permettre un déplacement ainsi.
• N'installez pas l'appareil pres d'une source de chaleur.
• Positionnez-le dans un endroit sec et bien aéré.
• Pour un parfait fonctionnement et afin d'éviter la formation de condensation à l'extérieur de l'appareil, laissez un espace libre d'au moins 5 cm au dessus et de 3 cm sur les côtes (fig.7).

4.1 MISE A NIVEAU

Vérifie que l'appareil soit mis à niveau.
- Reglez les pieds P antérieurs si cela est nécessaire.

4.2 MISE A NIVEAU

La distance avec le mur doit être au moins de 4-5 cm pour permettre une circulation d'air suffisante.
Montez les deux entreprises D (fournies) derrière l'entreprise comme indiqué par la figure 8.

4 INSTALLACION

Cette opération doit être réalisée par au moins deux personnes.

Tous les modèles sont prédisposés pour l'inversion de l'ouverture de la porte, pour permettre un alignement plus coordonné avec le reste de la décoration de la cuisine.

Pour effectuer l'inversion de la porte, veuillez procedede la façon suivante:

• Inclinez légèrement l'appareil et appuyez-le contre le mur pour acceder à la partie inférieure.

• Soulevez la plinthe Z en poussant depuis derrière en correspondance des ailettes de blocage (fig. 9).

• Devisser les vis V (fig. 10).
• Enlevez la charnière inférieure C (fig. 11).
• Otez la porte dans le sens indiqué par la flèche (fig. 12).

• Devissez la cheville supérieure S (fig. 13).
• Enlevez la plaquette A de la partie gauche et introduisez-la dans la partie droite (fig. 14).
• Revissez la cheville supérieure S dans la partie gauche (fig. 15).
• Introduisez la porte en assemblant correctement la cheville S (fig. 16).
• Dévissez la cheville F de la charnière inférieure R (droite) et montez-la dans la charnière L (gauche) fournie avec l'appareil (fig. 17).

• Enlevez la bague B du côte croit de la porte et introduizez-la dans le cote gauche (fig. 18). Oppure en haut à

• Remontez la charnière inférieure L sur le côte gauche et fixez-la avec les vis (fig. 18).
  Enlever la plaque gauche Y de la calandre inférieure Z (fig. 19).

• Remetre la plaque droite K fournie.
• Insérez la plinthe Z en poussant en correspondance des ailettes de blocage (fig. 20).
• Devissez les vis V qui fixent la poignée à la porte de l'appareil (fig. 21).
• Introduisez les capuchons T (fournis) (fig. 22).
• Revissez les poignées dans le sens contraire (fig. 23).

E

• Demontez la charnière inférieure (Fig.24)
• enlevez la porte (fig.25)
• otez les petits bouchons cache-trou T et enfilez-les dans le cote opposé (fig.26)
• Demontez l'arrêt G et montez-le sur le côte opposé (fig.26)
  Montez la porte congélateur en la tournant de 180^ ; couplez bien le trou supérieur (fig.27) et la charnière inférieure.
  Fixez la charnière inférieure.

E

• Les branchements électriques doivent être conformes aux normatives de sécurité électrique.
• Contrôlez que le voltage reporté sur la plaquette de données corresponde à la tension de votre habitation.
• La mise à terre de l'appareil est rendue obligatoire par la loi. Le fabricant decline toute responsabilité pour d'éventuels dommages causés à des personnes, des animaux ou des choses, ayant pour origine la non-observation de ces normes.
• Si la fiche et la prise ne sont pas du même type, faites replacer la fiche par un technicien qualifié.

1 modulo
2 tension d'alimentation et fréquence
3 Absorption maxima
4 Capacité lourde totale
5 numero de type
6 label de conformité CE
7 categorie climatique
8 type de réfrigérant
9 quantite refrigerant
10 Numéro de matricule

N'utilisez pas d'adaptateurs, de multiprises ou de rallonges.

E

4.3 CONEXION ELECTRICA

• Branchez la prise au réseau.
• Tournez le bouton K dans une position intermédiaire (entre 1 et 5)
  L'éclairage interne s'allume à l'ouverture de la porte.
• La lampe témoin M s'allume pour indiquer le fonctionnement des compartments réfrigerateur.
• Reglez la température en tournant le bouton K de la position 1 (plus chaude) à la position 5 (plus froide).

On obtient l'arrêt du fonctionnement en mettent le bouton K sur la position 0.

ATTENTION! Si on débranche l'appareil et on l'enclenché de nouveau après peu de temps, le compresseur se mettra en marche après environ 1/2 heures.

Ceci fait partie du fonctionnement normal de l'appareil.

COMMENT CONSERVER LES ALIMENTS DANS LE COMPARTIMENT REFRIGERATEUR

Rangez les alimentes comme Indiqué par la figure 30.

Note:

• La distance entre les étagères et la paroi postérieure interne du réfrigerateur permet la libre circulation d'air.
• En rangeant les alimentes, évitez qu'ils touchent la paroi postérieure du compartment réfrigerateur.
• Ne mettez pas les alimentes encore chauds dans les compartments.
• Conservez les liquides dans des recipients fermés.

\*

5.2 COMPARTIMENT CONGELATEUR

• Le compartment congestion se met en route automatiquement.
• Àprous la mise en fonctionnement du congelateur, il faut attendre environ 3 heures pour atteindre la température appropriée pour la conservation des alimentés surgelés.

E 5 USO

5.1 PUESTA EN MARCHA

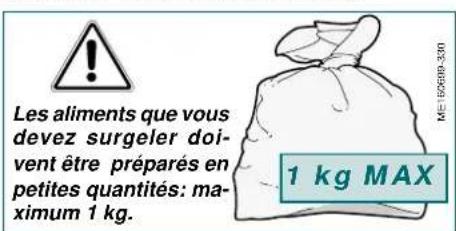

Le compartment congestioneur permet la congestion des aliments. La quantité d'aliments frais que vous pouvezCongeler en 24 heures est indiquée sur la plaquette de données (voir paragraphe "Branchement electrique").

Comment procéder:

• Enveloppez et renfermez l'aliment dans: des feuilles d'aluminium, du film alimentaire, des emballages imperméables en plastique, des recipients de polyéthilène avec couvercles, des recipients pour congelateur.
• Rangez l'aliment dans le compartment indiqué (fig.31) en laissant autour des paquets suffisament de place pour permettre la circulation de l'air.

Note

En cas de panne de courant, le compartmenting congelateur maintient la tempereature de conservation pendant environ 8 heures. Pendant l'interruption de courant, n'ouvre pas la portedu compartiment congelateur.

COMO CONCELAR LOS ALIMENTOS FRESCOS

Cette fonction a ete estuiede pour obtenir la congelation rapide et doit eere enclenchee au moins 3 heures avant l'introduction des alimentes dans le compartmente congelateur.

• Placez le bouton K (fig.31) après la position "5"; la lampe tímoin orange A s'allume (la fonction SUPER est activée seulement quand la lampe tímoin est allumée).
  La fonction "SUPER" reste active pendant environ 28 heures, mais elle peut être désactivée à n'importe quel moment en tournant le bouton K (fig.31) dans le sens inverse des aiguilles d'une montre, jusqu'à ce que la lampe tremoin A s'éteigne.

Durant les 28 heures de la phase "SUPER", le compresseur fonctionné pendant 30 minutes allumé et pendant 30 minutes étant.

• ÀpRES 28 heures, returnez le bouton K dans la position intermédiaire (entre 1 et 5) autrement I'appareil continue à fonctionner comme s'il était sur la position 5.

Production de glacons

• Remplissez d'eau le bac à glaçon aux 3/4 environ et rangez-le dans le premier tiroir du compartment de congélation.

E

Función "SUPER"

Lorsque vous achetez des alimentés surgelés, prenez toujours en considération les facteurs suivants:

• L'emballage ou le paquet doit être intacts, car l'aliment peut se déteriorer. Si un paquet est gonflé ou montre des taches d'humidité, il n'a pas été conservé dans des conditions optimes et il peut être subi un début de décongélation.
• Au moment des achats, prenez les alimentés surgelés en dernier et utilisez des sacs thermiques pour le transport.
• Dans la vente, rangez immédiatement les aliments surgelés dans le compartment congestionelateur.
• Evitez ou réduisez au minimum les variations de température.
• Respectez les dates limites reportées sur la confection des surgelés.
• Reportez-vous toujours aux instructions de l'emballage pour la conservation des alimentés congelés.
• A quantité maximal d'aliments frais que vous pouvez congefer, exprime en kg/24h est indiquée sur la plaquette des données techniques.
• Evitez demettre des alimentes acongelereps d'aliments déjà congelés pour empêcher une hausse de température à ces derniers.

Ne recongelez jamais les alimentés décongelés en partie mais consommez-les avant 24 heures.

Le dégivrage du département congélateur, a lieu de façon manuelle:

• eteignez l'appareil et ouvre la porte; pour accelerer la phase, vous pouvez introduire une bassine d'eau tiède T dans le compartment;
• essuyez avec une éponge.

Le dégivrage du compartment réfrigérateur est automatique et ne nécessite donc d'aucune intervention.

N'utilise pas de dispositifs mécaniques ou d'autres méthodes artificielles pour accélérer le processus de dégivrage différents de ceux indiqués par le producteur. Ne pas utiliser d'appareils électricque à l'intérieur du compartment de conservation des alimentés à moins qu'ils ne soient du type recommendé par le fabricant.

6 DESCONGELADO

Débranche toujours l'appareil avant d'effectuer chaque opération de nettoyage.

Aucune protection (grille à fil, carter) ne doit être retiree par une personne non qualifiee: evitez absolutement de faire fonctionner l'appareil sans ces protections.

Pour le nettoyage interne de toutes les parties en plastique et du join de la porte

N'utilisez en�除n cas ni abrasifs et ni detersif.

• Utilisez exclusivement une solution à base de bicarbonate de sodium et d'eau chaude, à raison de 10 cuillées pour 2 l d'eau.

Nettoyage de I'orifice d'ecoulement

• Nettoyez régulierement l'orifice d'écoulement de l'eau de dégivrage F situé à l'intérieur du réfrigerateur.

Nettoyage du condensateur

• A effectuer au moins deux fois par an.
• Utilisez un aspirateur de maison ou une brosse.
  Un condensateur sale provoque un mauvais rendement de l'appareil et diminue les prestations.

Cordon d'alimentation

• Contrôlez périodiquement le cordon d'alimentation pour vérifier qu'il soit intégre.
• En cas de cordon endommagé, n'utilise pas l'appareil et ne tentative pas de le réparer mais désassez-vous à une personne qualifiée pour le remplacement.

En cas d'absence prolongée

• Videz les compartments
• Debranchez l'appareil de la prise de courant.
• Nettoyez tous les compartments et essuyez-les.
• Laissez la porte ouverte pour empêcher la formation de mauvaises odeurs ou de moisissures.

ATTENTION! Ne pas endommager le circuit réfrigerant.

Au terme de la vie fonctionnelle de l'appareil utilisant le gaz réfrigerant R 600a (isobutane) et du gaz inflammable à l'intérieur de la mousse isolante il faut prédisposer l'appareil en état de sécurité avant sa mise au rebut. Pour des informations relativement à cette opération, s'adresser à son revendeur de confiance ou à l'organisme local préposé.

7 LIMPIEZA Y MANTENIMIENTO

1) L'appareil ne fonctionne pas

• Est-ce qu'il y a une panne de courant?

• Est-ce que la fiche est bien branchée à la prise de courant?
  Est-ce que le cordon d'alimentation est endommagé?

• Le thermostat est-il positionné sur le Stop

2) La température à l'intérieur des compartments n'est pas assez BASSE

• Est-ce que les portes se ferment correctement?
• Est-ce que l'appareil est installé pres d'une source de chaleur?
• Le thermostat est-il positionné correctement ?
• Est-ce que le condensateur est propre?

3) La température à l'intérieur est trop BASSE

• Le potentiametre est sur la position correcte ?

4) Il y a de l'eau par terre

• Est-ce que le bac V touche correctement la surface du compresseur?

Pour vider I'ecoulement de I'eau de dégivrage reportez-vous au chap. 7.

3) L'appareil fait trop de bruit

• Est-ce que l'appareil touche d'autres meubles ou objets?
• Est-ce que les tubes de la partie postérieure se touchent ou vibrent ?
• Est-ce que l'appareil est bien mis à niveau?

6) La lampe d'éclairage interne ne s'allume pas

• Contrôlez d'abord le point 1, et ensuite:

Remplacez I'ampoule (f

• Débranchez l'appareil.
• Enlevez le couvercle de l'ampoule.
• Vérifiez l'ampoule et remplacez-la si nécessaire par une neue. (15 W max).

8 BUSQUEDA DE AVERIAS

• Vérifiez s'il vous est possible d'éliminer la panne (Chapitre "EVENTUELLES PANNES").
• Remettez en fonctionnement l'appareil pour vérifier que le problème ait eté élimné. Dans le cas contraire, débranche à nouveau l'appareil et repêzez l'opération une heures après.
  Si l'appareil ne fonctionne pas bien ou pas du tout, avant même d'appler un technien pour une intervention et dans toute intérêt, n'oulibez pas de contrôle si:
• la fiche est bien branchée à la prise de courant;
• il y a bien la tension dans la ligne;
• le thermostat est à la position conseillée pour le fonctionnement;
• le portes se ferment correctement;
• la tension d'alimentation correspond à celle de l'appareil (± 6%);
• s'il ne fonctionne toujours pas, contactez le Service d'Assistance.

N'oubliez pas de comuniqueer:

• Let type de panne.
  Le modele.
• Numéro de matricule
