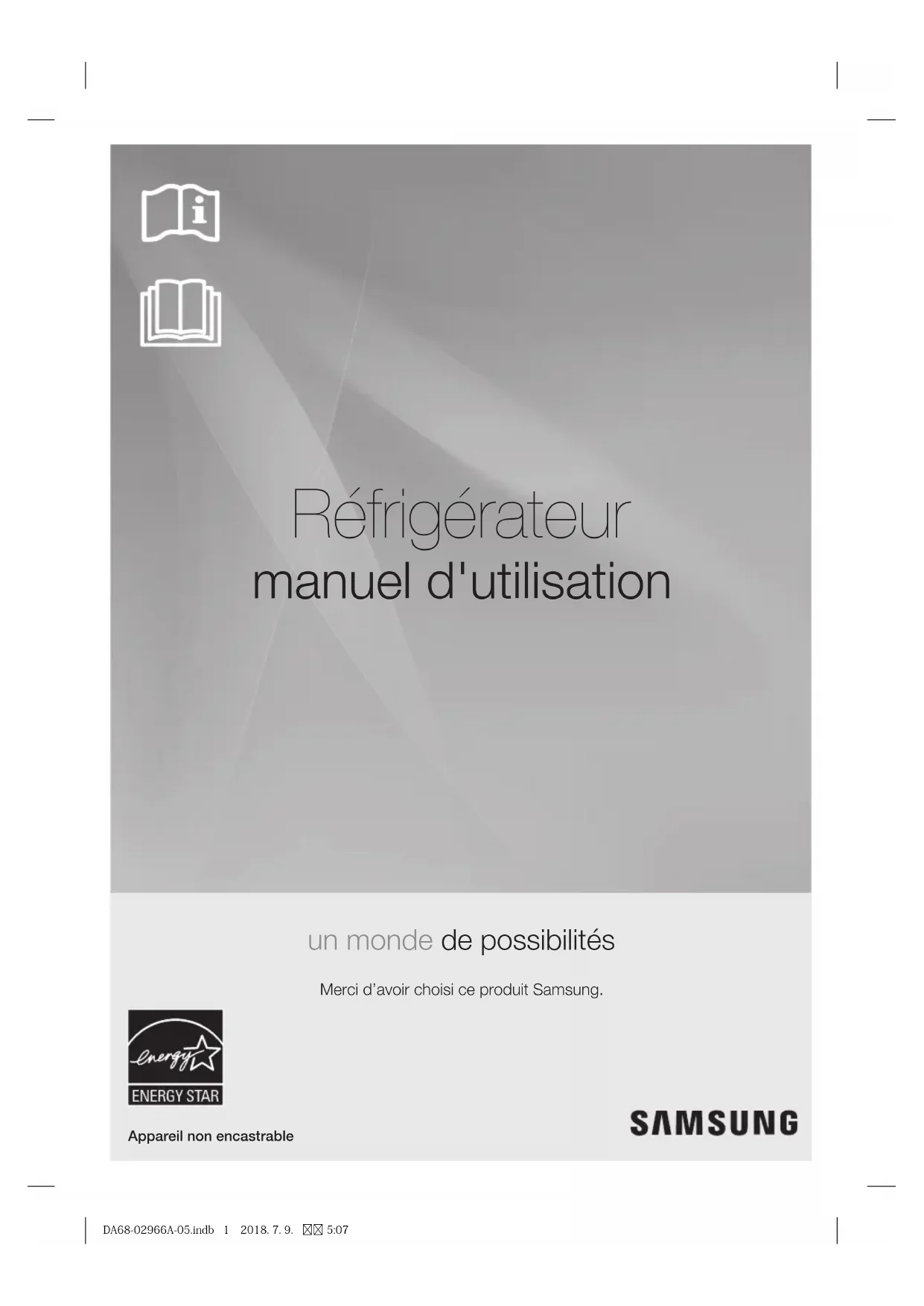

MODE D'EMPLOI RS22HDHPNSR SAMSUNG

• Avant d’utiliser votre nouveau réfrigérateur Samsung, veuillez lire attentivement ce guide afin de vous assurer que vous savez comment utiliser de manière sûre et efficace ses différentes fonctionnalités.• Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris des enfants) manquant d’expérience et de connaissances, ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la personne responsable de leur sécurité. Il est nécessaire de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.• Les instructions suivantes concernent plusieurs modèles; il est donc possible que les caractéristiques de votre réfrigérateur soient légèrement différentes de celles spécifiées dans ce guide.• Pour toute question, communiquez avec nous au 1-800-SAMSUNG ou connectez-vous sur www.samsung.com.• Le gaz réfrigérant utilisé est le R600a ou R134a. Vérifiez le gaz réfrigérant utilisé dans votre réfrigérateur sur l’étiquette du compresseur située à l’arrière de l’appareil ou sur l’étiquette signalétique située à l’intérieur du réfrigérateur. Si ce produit contient du gaz inflammable (gaz réfrigérant R-600a), veuillez communiquer avec les autorités locales pour obtenir des renseignements sur la mise au rebut en toute sécurité de votre appareil.• Il est dangereux pour quiconque qui n’est pas un agent de maintenance autorisé d’entretenir cet appareil.

Risque d’incendie / matériaux inflammables Consignes de sécurité importantes et symboles: AVERTISSEMENT Pratiques inadaptées ou dangereuses susceptibles de causer des blessures graves, voire mortelles. ATTENTION Pratiques inadaptées ou dangereuses susceptibles de causer des blessures légères ou des dommages matériels.À NE PAS faire.NE PAS démonter.NE PAS toucher.Suivre scrupuleusement les consignes. Sommaire

Débrancher la fiche de la prise murale. S'assurer que le réfrigérateur est relié à la terre afin d'éviter toute électrocution. Contacter le service d'assistance technique pour obtenir de l'aide. Remarque. Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure. Respectez-les en toutes circonstances. Lisez attentivement la section Consignes de sécurité de ce manuel et conservez ce dernier en lieu sûr afin de pouvoir vous y reporter ultérieurement. AVERTISSEMENT AVERTISSEMENT CONCERNANT

N'installez pas le réfrigérateur dans un lieu humide ou dans un lieu où il est susceptible d'être en contact avec de l'eau. - Une détérioration de l'isolation sur des composants électriques est susceptible de provoquer une électrocution ou un incendie.

• N'installez pas le réfrigérateur dans un endroit exposé à la lumière directe du soleil ou à proximité d'appareils de chauffage.

• Ne branchez pas plusieurs appareils sur la même multiprise. Le réfrigérateur doit toujours être branché sur une prise électrique indépendante dotée d'une tension nominale correspondant à celle figurant sur la plaque signalétique de l’appareil. - Vous obtiendrez de meilleurs résultats et éviterez également une surcharge des circuits électriques (risque d'incendie suite à une surchauffe des fils).

• Ne branchez pas la fiche d'alimentation si la prise murale est mal fixée. - Cela risquerait d'entraîner une électrocution ou un incendie.

• N'utilisez pas un cordon d'alimentation craquelé ou endommagé sur toute sa longueur ou à l'une de ses extrémités.

• Ne pliez pas le cordon d'alimentation à l'excès et ne posez pas d'objets lourds dessus.

• Ne tordez pas ni ne nouez pas le cordon d'alimentation.

• N'accrochez pas le cordon d'alimentation sur un objet métallique, ne placez pas un objet lourd sur le cordon d'alimentation, n'insérez pas le cordon d'alimentation entre les objets, ou ne poussez pas le cordon d'alimentation dans l'espace situé derrière l'appareil.

• Lorsque vous déplacez le réfrigérateur, veillez à ne pas le faire passer sur le cordon d'alimentation (risque d'endommagement des fils électriques). - Risque d'électrocution ou d'incendie.

• Ne débranchez jamais votre réfrigérateur en tirant sur le cordon. Maintenez toujours fermement la prise pour débrancher. - Tout dommage sur le cordon est susceptible d'entraîner un court-circuit, un incendie et/ou une électrocution.

• N'utilisez pas d'aérosols à proximité du réfrigérateur. - Risque d'explosion ou d'incendie.

• N'installez pas cet appareil près d'une source de chaleur ni d'un matériel inflammable.

• N'installez pas cet appareil dans un lieu humide, huileux ou poussiéreux, ni dans un endroit exposé directement au soleil ou à l'eau (pluie, etc.).

• N'installez pas cet appareil dans un endroit où des fuites de gaz sont susceptibles de se produire. - Risque d'électrocution ou d'incendie.

Ce réfrigérateur doit être positionné et installé conformément aux instructions portées dans ce manuel avant d'être utilisé.

• Branchez la prise d'alimentation de telle façon que le cordon pende vers le bas. - Si vous branchez la prise d'alimentation à l'envers, le fil est susceptible de se rompre et de provoquer un incendie ou une électrocution.

• Lorsque vous déplacez le réfrigérateur, veillez à ne pas le faire passer sur le cordon d'alimentation (risque d'endommagement des fils électriques). - Risque d'incendie.

• Assurez-vous que la prise d'alimentation n'est pas écrasée ou endommagée par l'arrière du réfrigérateur. DA68-02966A-05.indb3 2018.7.9.5:07Français - 4

• Gardez les éléments d'emballage hors de portée des enfants. - Il existe un risque d'asphyxie si un enfant place les éléments d'emballage sur sa tête.

• L’appareil doit être positionné de telle façon que la prise reste facilement accessible. - Le non-respect de cette consigne risquerait de provoquer une électrocution ou un incendie par suite de fuites électriques.

• Vous devez retirer tous les films protecteurs en plastique avant de brancher l'appareil pour la première fois.

• Le réfrigérateur doit être correctement mis à la terre. - Veillez toujours à ce que le réfrigérateur soit raccordé à la terre avant de vérifier ou de réparer n'importe quelle partie de l'appareil. Les fuites électriques peuvent provoquer de graves électrocutions.

• N'utilisez jamais de conduites de gaz, de fils téléphoniques ou d'autres éléments susceptibles d'attirer la foudre pour relier l'appareil à la terre. - Toute utilisation non conforme de la prise de mise à la terre peut entraîner un risque d'électrocution. Si l'utilisation d'une rallonge s'avère nécessaire, utilisez seulement un cordon avec prise de terre trois fils et une prise murale à trois fiches acceptant la prise de l'appareil. Les caractéristiques électriques de la rallonge doivent être de 115-120 V CA, 10 A ou plus. Si un adaptateur de mise à la terre est utilisé, assurez-vous que le réceptacle qui le reçoit est entièrement mis à la terre.

• Débranchez fermement la fiche de la prise murale. N'utilisez pas de prise d'alimentation endommagée, de cordon d'alimentation endommagé ou de prise murale mal fixée. - Risque d'électrocution ou d'incendie.

• Si le cordon d'alimentation est endommagé, demandez son remplacement immédiat par le fabricant ou l'un de ses réparateurs agréés.

• La prise murale doit être facilement accessible afin de pouvoir rapidement débrancher l’appareil de la prise murale en cas d’urgence.

• Elle ne doit pas se situer derrière l’appareil.

• Lors du positionnement de l’appareil, assurez-vous que le cordon d’alimentation n’est pas coincé ou endommagé.

• Ne placez pas plusieurs rallonges électriques ou sources d’alimentation portables à l’arrière de l’appareil.

• N’obstruez pas les orifices de ventilation à l’intérieur du caisson de l’appareil ou à l’intérieur de la structure encastrée.

• Raccordez le réfrigérateur à une source d’eau potable uniquement.

• Dans cet appareil, ne stockez aucune substance explosive telle que des aérosols avec un propulseur inflammable. ATTENTION

• Ménagez un espace suffisant autour du réfrigérateur et installez-le sur une surface plane. - N'obstruez pas l'espace de ventilation de l'emplacement ou de la structure de montage de l'appareil.

• Laissez reposer l’appareil pendant 2 heures avant de charger les aliments une fois que vous l’avez installé et allumé.

• Nous vous recommandons vivement de faire appel à un technicien qualifié ou une entreprise de dépannage pour installer votre réfrigérateur. - Le non-respect de cette consigne risque d'entraîner un dysfonctionnement, une électrocution, un incendie, une explosion ou des blessures corporelles. AVERTISSEMENT AVERTISSEMENTS IMPORTANTS CONCERNANT L'UTILISATION

N'insérez pas la fiche d'alimentation dans une prise murale avec les mains mouillées.

• N'entreposez pas d'objets sur le dessus de l'appareil. - Lors de l'ouverture ou de la fermeture de la porte, les objets risqueraient de tomber et de provoquer des blessures corporelles et/ou des dommages matériels.

• Ne placez pas vos mains, vos pieds, ni des objets métalliques (couteaux, etc.) sous l'appareil ou à l'arrière du réfrigérateur. - Risque d'électrocution ou des blessures corporelles. - Les bords coupants sont susceptibles de provoquer des blessures corporelles.

• Ne placez pas de récipient rempli d'eau sur le DA68-02966A-05.indb4 2018.7.9.5:07Français - 5

CONSIGNES DE SÉCURITÉ

réfrigérateur. - En cas de renversement, cela pourrait entraîner un incendie ou une électrocution.

• Les enfants ne doivent pas utiliser l’appareil sans la surveillance d’un adulte. - Maintenez les doigts éloignés des zones contenant des "points de pincement". Le jeu entre les portes et l'armoire doit nécessairement être faible. Soyez attentifs lorsque vous ouvrez les portes si des enfants se trouvent dans la zone.

• Ne laissez pas les enfants se suspendre à la porte du réfrigérateur. Ils risqueraient de se blesser.

• Ne laissez pas les enfants entrer à l'intérieur du réfrigérateur. Ils risqueraient de rester emprisonnés.

• Ne placez pas vos mains sous l'appareil. - Les bords coupants sont susceptibles de provoquer des blessures corporelles.

• Ne laissez pas les enfants marcher sur la protection de tiroir. - Le tiroir risquerait de se casser et de provoquer leur chute.

• Ne remplissez pas trop le réfrigérateur. - Lors de l'ouverture de la porte, un article est susceptible de tomber et de provoquer des blessures corporelles ou des dommages matériels.

• Ne touchez pas les parois intérieures du congélateur ni les produits qui y sont stockés si vous avez les mains mouillées. - Risque de gelures.

• Ne mettez jamais les doigts ni d'autres objets dans l'orifice du distributeur d'eau, le conduit d'écoulement ou le bac à glace. - Cela est susceptible de provoquer des blessures corporelles ou des dommages matériels.

• N'utilisez pas ni n'entreposez pas de substances thermosensibles (ex.: pulvérisateurs, objets inflammables, glace sèche, médicaments ou produits chimiques) à proximité ou à l'intérieur du réfrigérateur.

• Ne stockez pas d'objets ou de substances volatiles ou inflammables (benzène, diluant, propane, alcool, éther, gaz liquéfié et toute autre substance similaire) dans le réfrigérateur. - Le réfrigérateur a été conçu exclusivement pour le stockage des produits alimentaires. - Cela pourrait entraîner un incendie ou une explosion.

• Ne stockez pas de produits pharmaceutiques, chimiques ou sensibles aux températures dans le réfrigérateur. - Les produits nécessitant un contrôle strict de la température ne doivent pas être entreposés dans le réfrigérateur.

• Ne placez pas et n'utilisez pas d'appareil électrique à l'intérieur du réfrigérateur sauf s'il s'agit d'un type recommandé par le fabricant.

• Ne montez pas sur le dessus de l'appareil ni ne placez pas d'objets (tels que du linge, des bougies allumées, des cigarettes allumées, des plats, des produits chimiques, des objets métalliques, etc.) sur l'appareil. Le non-respect de cette consigne risque d'entraîner une électrocution, un incendie, des problèmes avec l'appareil ou des blessures corporelles. Ne placez pas de récipient rempli d'eau sur l'appareil. - En cas de renversement, cela pourrait entraîner un incendie ou une électrocution.

• N'utilisez pas d'appareil mécanique ni de dispositif susceptible d'accélérer le processus de décongélation, autres que ceux recommandés par le fabricant.

• N'endommagez pas le circuit frigorifique.

• Ne vaporisez pas de substance volatile telle qu'un insecticide sur la surface de l'appareil. - Ces produits peuvent se révéler dangereux pour la santé et risquent en outre de provoquer une électrocution, un incendie ou un dysfonctionnement de l'appareil.

• Ne fixez jamais directement la DEL UV pendant une période prolongée. - Cela risquerait d’entraîner une fatigue oculaire due aux rayons ultraviolets.

• Ne tentez pas de réparer, démonter ou modifier l'appareil vous-même.

• N'utilisez aucun fusible (tel que du cuivre, un fil d'acier, etc.) autre qu'un fusible standard.

• Si l'appareil doit être réparé ou réinstallé, contactez le centre de dépannage le plus proche. - Le non-respect de cette consigne risque d'entraîner un dysfonctionnement, une électrocution, un incendie ou des blessures corporelles.

• Veuillez contacter le centre de dépannage le plus proche lorsque la DEL intérieure ou extérieure est grillée.

• Les enfants ne doivent pas utiliser l’appareil sans la surveillance d’un adulte. - Maintenez les doigts éloignés des zones contenant des « points de pincement » ; : Le jeu entre les portes et l'armoire doit nécessairement être faible. Soyez attentifs lorsque vous ouvrez les portes si des enfants sont à proximité.

• Ne laissez pas les enfants se suspendre à la porte du réfrigérateur. Ils risqueraient de se blesser.

• Ne laissez pas les enfants entrer à l'intérieur du réfrigérateur. Ils risqueraient de rester emprisonnés. DA68-02966A-05.indb5 2018.7.9.5:07Français - 6

• Serrez les bouteilles les unes contre les autres pour éviter qu'elles ne tombent.

• Cet appareil est destiné au stockage des aliments dans un environnement domestique uniquement.

• Si une fuite de gaz est détectée, évitez toute flamme nue ou source potentielle d'inflammation et aérez pendant plusieurs minutes la pièce dans laquelle se trouve l'appareil. - Ne touchez pas à l'appareil ou au cordon d'alimentation. - N'utilisez pas de ventilateur. - Une étincelle risquerait de provoquer une explosion ou un incendie.

• Utilisez uniquement les ampoules DEL fournies par le fabricant ou son réparateur agréé.

• Si le réfrigérateur dégage une odeur de brûlé ou de la fumée, débranchez- le immédiatement et contactez votre centre de service technique Samsung Electronics.

• Contactez votre centre d'assistance Samsung si vous rencontrez des difficultés pour remplacer une ampoule (non DEL).

• Si l'appareil est équipé d'ampoules DEL, ne démontez pas vous-même les caches des lampes et les ampoules. - Contactez un réparateur.

• En cas de traces de poussière ou d'eau dans le réfrigérateur, débranchez la prise et contactez le centre de service technique Samsung Electronics. - Le non-respect de cette consigne peut provoquer un incendie. ATTENTION

• Ne recongelez pas les aliments entièrement décongelés. Ne placez pas de boissons gazeuses dans la partie congélateur. Ne mettez pas de bouteilles ou de récipients en verre dans le congélateur. - Lorsque le contenu gèle, le verre est susceptible de se briser et de provoquer des blessures corporelles.

• Utilisez uniquement la machine à glaçons fournie avec le réfrigérateur.

• Raccordez l’alimentation en eau du réfrigérateur à une alimentation en eau potable. Pour que la machine à glaçons puisse fonctionner correctement, la pression de l'eau doit être comprise entre 20 et 125psi (138 et 862kPa). Si vous vous absentez durant une longue période (vacances par exemple) et n'utilisez pas le distributeur d'eau ou de glace, fermez le robinet d'arrivée d'eau. - afin d'éviter tout risque de fuite.

• Si vous savez que vous n’utiliserez pas le réfrigérateur durant une longue période (3 semaines ou plus), videz le réfrigérateur (y compris le bac à glace) et débranchez-le. Fermez le robinet d’adduction d’eau, essuyez l’excédent d’humidité à l’intérieur et laissez les portes ouvertes afin d’éviter la formation d’odeurs et de moisissure.

• Garantie de réparation et modification.

• Les changements et modifications apportés à cet appareil par un tiers ne sont pas couverts par le service de garantie Samsung. Samsung ne peut pas être tenu pour responsable de tout problème de sécurité résultant des modifications apportées par un tiers.

• N'obstruez pas les ventilations d'air à l'intérieur du réfrigérateur. - Si les ventilations d'air sont obstruées, notamment par un sac en plastique, le réfrigérateur risque de trop refroidir. Une période de refroidissement trop longue risque d'endommager le filtre à eau et de provoquer des fuites.

• Si le réfrigérateur est débranché de la prise d'alimentation, patientez au moins cinq minutes avant de le rebrancher.

• Si vous prévoyez de vous absenter longtemps ou de laisser le réfrigérateur inutilisé pendant une période prolongée (3 semaines ou plus), videz le réfrigérateur (y compris le bac à glace) et débranchez-le. Fermez le robinet d’adduction d’eau, essuyez l’excédent d’humidité à l’intérieur et laissez les portes ouvertes afin d’éviter la formation d’odeurs et de moisissure.

• Pour un fonctionnement optimal de l'appareil: - Ne placez pas d'aliments trop près des orifices de ventilation à l'arrière de l'appareil car ils sont susceptibles d'empêcher la libre circulation de l'air dans la partie réfrigération. - Emballez les aliments ou mettez-les dans des récipients hermétiques avant de les placer dans le réfrigérateur. - Ne placez pas de bouteilles en verre ni de boissons gazeuses dans le congélateur. Elles peuvent geler et se briser. Des conteneurs de boisson brisés peuvent provoquer une blessure. - Respectez les durées de congélation et les dates DA68-02966A-05.indb6 2018.7.9.5:07Français - 7

CONSIGNES DE SÉCURITÉ

de péremption associées aux aliments surgelés. - Il n'est pas nécessaire de débrancher le réfrigérateur lorsque vous vous absentez moins de trois semaines. Cependant, si vous vous absentez pendant plus de trois semaines, videz le réfrigérateur et le bac à glace et débranchez le réfrigérateur. Fermez le robinet d’adduction d’eau, essuyez l’excédent d’humidité à l’intérieur et laissez les portes ouvertes afin d’éviter la formation d’odeurs et de moisissure.

• Remplissez le réservoir et le bac à glaçons d'eau potable uniquement (eau du robinet, eau minérale ou eau purifiée). - Ne remplissez pas le réservoir avec du thé ou une boisson énergisante. Cela peut endommager le réfrigérateur.

• Ne heurtez pas ni n'appliquez pas une force excessive sur une surface en verre. - Un verre brisé peut provoquer des dommages corporels ou matériels.

• En cas d'inondation, si votre appareil a été en contact avec l'eau, contactez le centre de dépannage le plus proche. - Risque d'électrocution ou d'incendie.

• Ne conservez pas d’huile végétale dans les bacs de la porte de votre réfrigérateur. L’huile risque de se solidifier, de prendre un goût infect et de devenir difficile à utiliser. De plus, le récipient ouvert peut fuir et l’huile qui a coulé risque de faire fissurer le bac de la porte. Après avoir ouvert un récipient d’huile, le mieux est de le conserver dans un endroit frais et à l’abri du soleil, comme un placard ou un cellier. - Exemples d’huile végétale : huile d’olive, huile de maïs, huile de pépins de raisin, etc. ATTENTION

NETTOYER EN TOUTE SÉCURITÉ

• Ne vaporisez pas directement de l'eau à l'intérieur ou à l'extérieur du réfrigérateur. - Risque d'incendie ou d'électrocution.

• N'utilisez pas de sèche-cheveux pour sécher l'intérieur du réfrigérateur.

• Ne placez pas de bougie allumée à l'intérieur du réfrigérateur pour en éliminer les mauvaises odeurs. - Risque d'électrocution ou d'incendie.

• Utilisez un chiffon propre et sec pour enlever les corps étrangers et la poussière des broches de la prise d'alimentation. Pour nettoyer la prise, n'utilisez pas un chiffon mouillé ou humide. - Dans le cas contraire, il existe un risque d'incendie ou d'électrocution.

• Débranchez l'appareil de la prise murale avant de le nettoyer et d'en faire l'entretien. - Le non-respect de cette consigne risquerait de provoquer un incendie ou une électrocution.

• Utilisez une éponge propre ou un chiffon doux avec un nettoyant doux et de l’eau tiède pour nettoyer le réfrigérateur.

• N’utilisez pas de nettoyants abrasifs ou agressifs (produit à vitres, produits de décapage, liquides inflammables, acide chlorhydrique, cires nettoyantes, produits de nettoyage concentrés, agents de blanchissage ou produits de nettoyage contenant du pétrole) sur les surfaces extérieures (portes et meuble), les pièces en plastique, les revêtements intérieurs et de la porte et sur les joints. - Ces produits risquent de rayer ou d’endommager le matériau.

• Ne nettoyez pas les clayettes en verre ou les caches avec de l’eau tiède lorsqu’ils sont froids. Les clayettes en verre et les caches risquent de se casser s’ils sont exposés à des changements soudains de température ou à des chocs (coups ou chutes). AVERTISSEMENT AVERTISSEMENT IMPORTANT

CONCERNANT LA MISE AU REBUT

• DANGER: Risque d'enfermement des enfants. Avant de jeter votre vieux réfrigérateur ou congélateur: - Retirez les portes et le loquet de la porte. - Ne retirez pas les clayettes afin que les enfants ne puissent pas facilement monter à l’intérieur de l’appareil. - Les enfants qui se retrouvent coincés à l'intérieur peuvent se blesser ou s'étouffer et en mourir.

• Jetez le matériel d'emballage de cet appareil dans le respect de l'environnement.

• Assurez-vous qu'aucun des tuyaux situés à l'arrière de l'appareil n'est endommagé avant la mise au rebut.

• Les gaz R600a ou R134a sont utilisés comme gaz réfrigérant. Vérifiez l'étiquette du compresseur à l'arrière de l'appareil ou l'étiquette signalétique à l'intérieur du réfrigérateur pour savoir quel réfrigérant est utilisé dans votre réfrigérateur. Si ce produit contient un gaz inflammable DA68-02966A-05.indb7 2018.7.9.5:07Français - 8 (Réfrigérant R-600a), contactez les autorités locales pour obtenir des renseignements sur les normes en matière de traitement des déchets.

• Lors de la mise au rebut de ce réfrigérateur, retirez la porte/les joints de porte ainsi que le loquet de la porte afin que des petits enfants ou des animaux ne puissent pas se retrouver enfermés à l'intérieur. Les enfants ne doivent pas utiliser l’appareil sans la surveillance d’un adulte. Un enfant risquerait de se retrouver emprisonné à l'intérieur, d'être blessé ou de s'asphyxier.

• Du cyclopentane est utilisé comme isolant. Les gaz utilisés pour l'isolation nécessitent une procédure d'élimination spéciale. Pour obtenir des renseignements sur les normes écologiques en matière de traitement des déchets, veuillez prendre contact avec les autorités locales.

• Conservez les éléments d'emballage hors de portée des enfants, car ils présentent un danger pour ces derniers. - Un enfant pourrait s'étouffer s'il met sa tête dans un sac. CONSEILS SUPPLÉMENTAIRES CONCERNANT L'UTILISATION

• En cas de coupure de courant, contactez le service clientèle de votre fournisseur d'électricité afin de connaître la durée du problème. - La plupart des coupures de courant qui sont corrigées dans l'heure ou dans les deux heures qui suivent n'affectent pas les températures du réfrigérateur. Cependant, il est recommandé de limiter le nombre d'ouvertures de la porte pendant l'absence de courant. - S'il est prévu que la coupure de courant dure plus de 24 heures, retirez et jetez tous les aliments surgelés.

• L'appareil pourrait ne pas fonctionner d'une manière régulière (possibilité de décongélation des aliments ou de hausse trop importante de la température à l'intérieur du compartiment d'aliments surgelés) lorsqu'il reste pendant une longue période en dessous des températures ambiantes pour lesquelles l'appareil de réfrigération a été conçu.

• En cas d’aliments particuliers, les maintenir dans le réfrigérateur pourrait avoir un effet nocif sur la préservation en raison de ses propriétés.

• Votre appareil est équipé de la fonction de dégivrage automatique, ce qui veut dire que vous n'avez pas besoin de le dégivrer manuellement. Cela sera fait automatiquement.

• L'augmentation de la température pendant le dégivrage est conforme aux normes ISO. Cependant, si vous souhaitez éviter toute augmentation excessive de la température des aliments surgelés pendant le dégivrage de l'appareil, emballez-les dans plusieurs couches de papier journal.

• Ne recongelez pas les aliments entièrement décongelés. Conseils en matière d'économie d'énergie - Installez l'appareil dans une pièce sèche et fraîche, correctement ventilée. Vérifiez qu'il n'est pas exposé à la lumière directe du soleil et ne le placez jamais à proximité d'une source de chaleur (un radiateur par exemple). - Il est conseillé de ne pas bloquer les ventilations et les grilles pour obtenir une meilleure efficacité énergétique. - Laissez refroidir les aliments chauds avant de les placer à l'intérieur de l'appareil. - Placez les aliments surgelés dans le réfrigérateur pour les décongeler. Ainsi, vous pouvez utiliser les basses températures des aliments surgelés pour refroidir les aliments du réfrigérateur. - Ne laissez pas la porte de l'appareil ouverte longtemps lorsque vous placez ou retirez des aliments. Moins la porte reste ouverte, moins le givre s'accumulera dans le congélateur. - Il est conseillé d’installer le réfrigérateur en laissant un espace à l’arrière et sur les côtés. Ceci vous permettra de réduire sa consommation d’énergie et ainsi vos factures.

• zones de cuisine du personnel dans les magasins, bureaux et autres environnements de travail ;

• fermes et clients d’hôtels, motels et autres environnements de type résidentiel ;

• environnement de type « chambres d’hôtes » ;

1. Avis d'application de la réglementation

AVERTISSEMENT CONCERNANT LA FCC: Tout changement ou modification, non expressément approuvé par la partie responsable de la conformité, peut annuler l'autorisation de l'utilisateur à utiliser cet équipement. Contient un Module de transmetteur FCC ID: A3LSWL-B70F Cet appareil est conforme à la section 15 des Règles de la FCC. Les deux conditions de fonctionnement suivantes sont requises: (1) Cet appareil ne doit pas provoquer d'interférence nocives et (2) Cet appareil doit accepter toute interférence reçue, même celles pouvant provoquer un fonctionnement indésirable. Pour le produit disponible sur le marché des États-Unis/du Canada, seuls les canaux 1 à 11 peuvent être utilisés. La sélection d'autres canaux est impossible. DÉCLARATION CONCERNANT LA FCC: Cet appareil a été testé et classé dans la catégorie d'un appareil numérique de classe B en accord avec la partie 15 des directives FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation domestique. Cet appareil génère, utilise et émet de l'énergie de fréquences radio et peut, en cas d'installation ou d'utilisation non conforme aux instructions, engendrer des interférences nuisibles au niveau des communications radio. Cependant, il se peut que des interférences se produisent dans une installation particulière. En cas d'interférences avec la réception radiophonique ou télévisuelle, qui peuvent être vérifiées en mettant l'équipement hors, puis sous tension, l'utilisateur peut tenter de résoudre le problème de l'une des façons suivantes:

• Réorienter ou repositionner l'antenne de réception

• Augmenter l'espacement entre l'équipement et le récepteur

• Branchez l'appareil sur un circuit électrique différent de celui où le récepteur est branché

• Consultez le fournisseur ou un technicien radiotélévision expérimenté pour obtenir de l'aide. DÉCLARATION DE LA FCC SUR L'EXPOSITION AUX IRRADIATIONS: Cet équipement répond aux limites de la FCC sur l'exposition aux rayonnements établies pour un environnement non-contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20cm entre le radiateur et votre corps. Cet appareil et sa ou ses antennes ne doivent pas être co- localisées ou opérant en conjonction avec tout autre antenne ou transmetteur.

1. Avis d'application de la réglementation

Contient un IC de module émetteur: 649E - SWLB70F Le terme «IC» précédant le numéro de certification/d'enregistrement signifie seulement que les spécifications techniques d'Industrie Canada ont été respectées. Les deux conditions de fonctionnement suivantes sont requises: (1) cet appareil ne doit pas provoquer d'interférence et (2) cet appareil doit accepter toute interférence reçue, même celles pouvant provoquer un fonctionnement indésirable. Cet appareil numérique de classe B est conforme à l'ICES-003 (Canada). Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Pour le produit disponible sur le marché des États-Unis/du Canada, seuls les canaux 1 à 11 peuvent être utilisés. La sélection d'autres canaux est impossible. DÉCLARATION D'IC QUANT À L'EXPOSITION AUX RAYONNEMENTS: Cet équipement répond aux limites de l'IC RSS-102 sur l'exposition aux rayonnements établies pour un environnement non-contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20cm entre le radiateur et votre corps. Cet appareil et sa ou ses antennes ne doivent pas être co- localisées ou opérant en conjonction avec tout autre antenne ou transmetteur.

Nous vous félicitons d'avoir choisi ce réfrigérateur Samsung Side-By-Side. Nous espérons que vous apprécierez les fonctionnalités de pointe offertes par ce nouvel appareil. Choix du meilleur emplacement pour le réfrigérateur Choisissez:

• Un emplacement disposant d'un accès facile à l'arrivée d'eau.

• Un emplacement non exposé à la lumière directe du soleil.

• Un emplacement avec une surface plane.

• Un emplacement avec un espace suffisant permettant l'ouverture facile des portes du réfrigérateur.

• Un emplacement avec suffisamment d'espace à droite, à gauche, à l'arrière et au-dessus de l'appareil, pour permettre la circulation de l'air.

• Un emplacement qui vous permette de déplacer facilement le réfrigérateur pour les opérations de maintenance ou de réparation.

• N’installez pas le réfrigérateur à un endroit où la température est supérieure à 110 °F (43 °C) ou inférieure à 50 °F (10 °C).

• Ne placez pas le réfrigérateur dans un lieu humide. Si le réfrigérateur ne dispose pas d’un espace suffisant, cela peut affecter l’efficacité de la réfrigération et augmenter la consommation électrique. Si votre réfrigérateur est équipé d'une machine à glaçons, ménagez suffisamment d'espace à l'arrière pour le raccordement de la conduite d'eau. Si vous installez le réfrigérateur à proximité d'une paroi fixe, un espace de 2” (50mm) minimum est nécessaire entre le réfrigérateur et la paroi pour permettre l'ouverture de la porte. Modèle RS22HDHPN** Profondeur «A» 27” (687mm) Largeur «B» 35 7/8” (912mm) Hauteur «C» 68 1/2” (1742mm) Hauteur totale «D» 70 1/8” (1782mm) Profondeur «E» 30” (762mm) 68” (1726mm)29 9/16” (750mm)40 11/16” (1034mm)31 1/4” (793mm)45 11/16” (1160mm)160° 160°
• Chaque mesure est basée sur les dimensions de conception du produit, donc elle peut varier en fonction de la méthode de mesure.

• Assurez-vous de débrancher l'arrivée d'eau principale AVANT de retirer la porte du congélateur. Reportez-vous au chapitre suivant «Séparation de l'arrivée d'eau» pour éviter tout dommage. Installation de votre réfrigérateur Side-by-Side DA68-02966A-05.indb11 2018.7.9.5:07Français - 12 ATTENTION Déplacer le réfrigérateur Afin de ne pas détériorer le sol, assurez-vous que les pieds réglables avant sont relevés (au-dessus du sol). Reportez-vous à la section «Mise à niveau du réfrigérateur» dans le manuel d'utilisation à la page 15. TournevisPied Sol Pour une installation correcte, vous devez placer ce réfrigérateur sur une surface dure, de niveau à la même hauteur que le reste du sol. Cette surface doit être suffisamment résistante pour supporter le poids d'un réfrigérateur plein. Afin de protéger la finition du sol, coupez un grand morceau de carton et placez-le sous le réfrigérateur, à l'endroit où vous travaillez. Lors du déplacement du réfrigérateur, tirez-le et poussez-le droit vers l'avant ou vers l'arrière. Ne le basculez pas d'un côté à l'autre. Outils nécessaires (non fournis) Tournevis cruciforme (+) Tournevis à lame plate (-) Clé à douille (13/32”) (10mm) Clé hexagonale (3/16”) (5mm) DA68-02966A-05.indb12 2018.7.9.5:07Français - 13 INSTALLATION

Si votre entrée ne permet pas le passage facile du réfrigérateur, vous pouvez retirer les portes de ce dernier. Pour retirer les portes du réfrigérateur, suivez les étapes ci-dessous. S'il n'est pas nécessaire de retirer les portes, passez à la section «Mise à niveau du réfrigérateur» à la page 15.

1. Retrait du cache des pieds avant

Ouvrez les portes du congélateur et du réfrigérateur. Dévissez les trois vis maintenant le pied avant en les tournant dans le sens inverse des aiguilles d'une montre. Lorsque les vis sont desserrées, retirez le cache du pied avant.

2. Retrait du tuyau d'arrivée d'eau du

réfrigérateur Retirez les deux tuyaux d’eau (le orange pour la glace et l’autre pour l'eau) en appuyant sur le coupleur (1) et en dégageant le tuyau d'eau (2). (1) (2) Ne coupez pas le tuyau d'eau. Retirez-le du coupleur avec précaution.

3. Retrait de la porte du congélateur

• Soulevez la porte à la verticale afin de ne pas tordre ou briser les charnières.

• Veillez à ne pas coincer le tuyau d'eau ou le faisceau électrique dans la porte.

• Posez les portes sur une surface protégée afin d'éviter de les rayer ou de les endommager.

1. Porte du congélateur fermée, retirez le cache

de la charnière supérieure (1) à l'aide d'un tournevis, puis tirez doucement sur les câbles pour les débrancher (2). (1) (2)

2. Retirez les vis de charnière (3) en les tournant

dans le sens inverse des aiguilles d'une montre puis retirez la charnière supérieure (4). Soyez vigilant afin que la porte ne tombe pas lorsque vous retirez la charnière. (4) (3) ATTENTION Conservez toutes les pièces que vous retirez dans un endroit sûr. DA68-02966A-05.indb13 2018.7.9.5:07Français - 14

3. Ensuite, retirez la porte de la charnière

inférieure (5) en soulevant doucement la porte verticalement (6). (6) (5) ATTENTION Veillez à ne pas coincer le tuyau d'eau ou le faisceau électrique dans la porte.

4. Retirez la charnière inférieure (7) du support

(8) en soulevant doucement la charnière. (7) (8)

4. Retrait de la porte du réfrigérateur

1. Porte fermée, retirez le cache de la charnière

supérieure (1) à l'aide d'un tournevis. (1)

2. Retirez les vis de charnière (3) et la vis de

mise à la terre (2) en les tournant dans le sens inverse des aiguilles d'une montre et retirez la charnière supérieure (4). Soyez vigilant afin que la porte ne tombe pas lorsque vous retirez la charnière. (4) (3) (2) ATTENTION Conservez toutes les pièces que vous retirez dans un endroit sûr.

3. Retirez la porte de la charnière inférieure (5) en

soulevant la porte verticalement (6). (5) (6)

4. Retirez la charnière inférieure (7) du support

(8) en soulevant doucement la charnière. (7) (8)

5. Lorsque vous avez retiré les portes du

réfrigérateur et du congélateur, installez le réfrigérateur à son lieu d'installation. DA68-02966A-05.indb14 2018.7.9.5:07Français - 15 INSTALLATION Remise en place de la porte du réfrigérateur Pour remonter la porte du réfrigérateur, remettez les pièces en place dans l'ordre inverse. Remise en place de la porte du congélateur Pour remonter la porte du congélateur, remettez les pièces en place dans l'ordre inverse. Remise en place des tuyaux d'arrivée d'eau

1. Les tuyaux d'eau doivent être insérés jusqu'au

centre du coupleur transparent afin d'éviter toute fuite d'eau au niveau du distributeur.

2. Insérez les deux brides dans l'emplacement

prévu à cet effet comme indiqué ci-dessous et vérifiez que chaque bride maintient fermement le tuyau. Centre du coupleur transparent Bride A (1/4”) (6,35mm) ATTENTION

• Assurez-vous que les couleurs des tuyaux d'eau correspondent.

• Maintenez les brides hors de portée des enfants et assurez-vous que ces derniers ne jouent pas avec elles ou ne les mettent pas dans leur bouche.

MISE À NIVEAU DU RÉFRIGÉRATEUR

Assurez-vous que le réfrigérateur est de niveau afin de pouvoir procéder aux derniers réglages. Utilisez un niveau pour vérifier si le réfrigérateur est de niveau entre les côtés droit et gauche ainsi que d'arrière en avant. Si le réfrigérateur n'est pas de niveau, les portes risquent de ne pas être parfaitement alignées, ce qui peut provoquer de la condensation et une surconsommation. L'avant du réfrigérateur est également réglable. Avant de mettre de niveau le réfrigérateur, retirez le cache des pieds avant. Ouvrez les portes du congélateur et du réfrigérateur. Dévissez les trois vis maintenant le pied avant en les tournant dans le sens inverse des aiguilles d'une montre. Lorsque les vis sont desserrées, retirez le cache du pied avant. Si la partie congélateur est plus basse que la partie réfrigérateur. Insérez un tournevis plat dans la fente du pied du congélateur et tournez-le dans le sens des aiguilles d'une montre. Si la partie réfrigérateur est plus basse que la partie congélateur. Insérez un tournevis plat dans la fente du pied du réfrigérateur et tournez-le dans le sens des aiguilles d'une montre. Tournevis Pied Reportez-vous au chapitre suivant pour connaître le meilleur moyen d'effectuer des réglages fins sur les portes. DA68-02966A-05.indb15 2018.7.9.5:07Français - 16

RÉGLAGES FINS SUR LES

PORTES Le réfrigérateur doit être de niveau pour que les portes soient parfaitement alignées. Assurez-vous que votre réfrigérateur est de niveau avant de commencer. Si vous avez besoin d'aide pour la mise à niveau, consultez le chapitre précédent décrivant la mise à niveau du réfrigérateur. Partie réglable Si la porte du congélateur est plus haute que celle du réfrigérateur Le procédé pour ajuster chaque porte est identique. Ouvrez les portes et réglez-les, l'une après l'autre, comme suit:

1. Dévissez l'écrou (1) de la charnière inférieure

jusqu'à ce qu'il atteigne l'extrémité supérieure du boulon (2). (1) Écrou (2) Boulon (3) Clé Lorsque vous dévissez l'écrou (1), assurez-vous d'utiliser la clé hexagonale fournie (3) pour desserrer le boulon (2) dans le sens inverse des aiguilles d'une montre. Vous devez alors pouvoir dévisser l'écrou (1) avec vos doigts.

2. Réglez la différence de hauteur entre les portes

en tournant le boulon (2) dans le sens des aiguilles d'une montre ( ) ou inverse des aiguilles d'une montre ( ). (2) Boulon (3) Clé Lorsque vous tournez dans le sens des aiguilles d'une montre ( ), la porte monte.

3. Après avoir réglé les portes, tournez l'écrou

(1) dans le sens des aiguilles d'une montre ( ) jusqu'à ce qu'il atteigne l'extrémité inférieure du boulon, puis serrez le boulon à nouveau à l'aide de la clé (3) afin de fixer l'écrou en position (1). (1) Écrou (2) Boulon (3) Clé Si vous ne serrez pas l'écrou fermement, le boulon peut se desserrer. DA68-02966A-05.indb16 2018.7.9.5:07Français - 17 INSTALLATION Installation du filtre à eau. Avant d'installer le filtre à eau, veuillez retirer la clayette supérieure.

1. Retirez le couvercle du filtre à eau (1).

2. Retirez la protection en la tournant dans le sens

inverse des aiguilles d'une montre. Conservez la protection en lieu sûr pour une utilisation ultérieure si vous n'utilisez pas le filtre.

3. Retirez le filtre à eau du boîtier et placez l'auto-

collant indicateur du remplacement sur le filtre comme indiqué. Placez un auto-collant sur le filtre avec une date d'échéance six mois plus tard. Par exemple, si vous installez le filtre à eau en mars, placez l'auto-collant «SEP» sur le filtre pour vous rappeler de le remplacer en septembre. Ainsi, vous saurez à quel moment remplacer le filtre. La durée de vie normale d'un filtre est d'environ 6mois.

(1) Auto-collant (indicateur du mois)

4. Retirez le couvercle du filtre et insérez le filtre

5. Tournez doucement le filtre à eau de 90° dans

le sens des aiguilles d'une montre pour aligner le repère imprimé sur le filtre avec l'indicateur de verrouillage situé sur le boîtier du filtre. Assurez-vous d'aligner le repère de l'étiquette du filtre à eau avec le centre de l'indicateur de verrouillage comme illustré ci-dessous. Vous ne devez pas trop le serrer.

Capuchon du filtre Retirez le capuchon rouge Alignez le repère imprimé sur le filtre avec l'indicateur de verrouillage situé sur le logement du filtre. Une très petite quantité d'eau peut jaillir du distributeur d'eau après installation d'une cartouche de filtre neuve. Ce phénomène s'explique par la présence de bulles d'air dans le tuyau. Cela n'empêche pas l'appareil de fonctionner normalement. DA68-02966A-05.indb17 2018.7.9.5:07Français - 18

INSTALLER LE TUYAU DU

DISTRIBUTEUR D'EAU Le distributeur d'eau est l'une des fonctions très pratiques que vous offre votre nouveau réfrigérateur Samsung. Afin de préserver votre santé, le filtre à eau Samsung supprime toutes les particules indésirables présentes dans l'eau. Toutefois, il ne permet pas de stériliser ni de détruire les micro-organismes. Pour cela, un purificateur d'eau est nécessaire. L'alimentation en eau est également raccordée à la machine à glaçons. Pour que la machine à glaçons puisse fonctionner correctement, la pression de l'eau doit être comprise entre 20 et 125psi (138 et 862kPa). Si le réfrigérateur est installé dans une zone où la pression de l'eau est faible (inférieure à 20psi), vous pouvez installer une pompe de charge pour compenser la faible pression. Après avoir raccordé le tuyau d'eau, assurez-vous que le réservoir d'eau à l'intérieur du réfrigérateur est correctement rempli. Pour cela, appuyez sur le levier du distributeur d'eau jusqu'à ce que l'eau s'écoule par le distributeur.

• Des kits d'installation de conduite d'eau sont disponibles auprès de votre revendeur contre un supplément. Il est recommandé d'utiliser un kit d'installation de conduite d'eau composé de tube en cuivre.

• Dans cet appareil, ne stockez aucune substance explosive telle que des aérosols avec un propulseur inflammable. Branchement sur le tuyau d'arrivée d’eau

1. Tout d’abord, fermez l’arrivée d’eau principale

et éteignez la machine à glaçon.

2. Localisez l’arrivée d’eau potable à laquelle relier

3. Installez le collier de fixation puis le robinet de

4. Raccordez le kit d'installation de conduite d'eau

au robinet de sectionnement. Robinet de sectionnementCollier de fixationConduite d'eau froideKit d'installation de conduite d'eau Raccordement du tuyau d'arrivée d'eau au réfrigérateur Vous devez vous munir de plusieurs accessoires pour effectuer ce raccordement. Ces accessoires sont en vente sous forme de kit dans votre quincaillerie locale. Utilisation d'un tube en cuivre Utilisation d'un tube en plastique

• Écrou de serrage ¼” (x1)

• Tube en plastique ¼”

• Extrémité moulée (en forme de poire)

• Écrou de serrage ¼” (x1) Écrou de serrage (1/4”) (Fourni) Bague (Non fournie)Tube en plastique (Assemblé)Raccord à compression (Assemblé)Cône de raccordementÉcrou de serrage (B) (1/4”) (Non fourni) Tube en cuivre (Non fourni)Tube en plastique (B) (Non fourni)Conduite d'eau domestiqueRéfrigérateur

1. Reliez la conduite d’eau domestique au raccord

à compression assemblé. - Si vous utilisez un tube en cuivre, faites glisser l'écrou de serrage (B) (non fourni) et la bague (non fournie) sur le tube en cuivre (non fourni) comme illustré. - Si vous utilisez un tube en plastique (B), insérez l'extrémité moulée (cône en forme de poire) du tube en plastique (B) dans le raccord à compression. ATTENTION N'installez pas le tube de plastique (B) sans l'extrémité moulée (en forme de poire). DA68-02966A-05.indb18 2018.7.9.5:07Français - 19 INSTALLATION

2. Serrez l'écrou de serrage (B) sur le raccord à

compression. Prenez garde toutefois à ne pas trop le serrer (B).

3. Ouvrez l'arrivée d'eau et vérifiez l'absence de

fuite à l'intérieur du réfrigérateur, autour du filtre à eau et au niveau de tous les raccords. Si vous détectez des gouttes d'eau ou une fuite, fermez l'arrivée d'eau principale. Si les fuites sont dans les zones de raccords, vérifiez-les et serrez-les si nécessaire. Si les fuites sont à l'intérieur du réfrigérateur, vérifiez le filtre à eau et confirmez qu'il est en position verrouillée. Ouvrez l'arrivée d'eau et vérifiez à nouveau qu'il n'y a plus de fuite.

4. Branchez le réfrigérateur.

5. Laissez s’écouler 3gallons d’eau à travers le

filtre avant de consommer ou d’utiliser l’eau du réfrigérateur (soit environ 6minutes). Cela permet de nettoyer le système d'arrivée d'eau et de faire sortir les bulles d'air des tuyaux. Pour ce faire, accolez un grand verre ou une tasse contre le levier distributeur d'eau. Laissez le récipient se remplir, et videz l'eau dans l'évier de la cuisine. Répétez l'opération plusieurs fois. Il peut s'avérer nécessaire de laisser l'eau s'écouler plus longtemps selon les installations.

6. Ouvrez la porte du réfrigérateur et vérifiez que le

filtre à eau ne fuit pas.

• Après avoir allumé le réfrigérateur, patientez 1 à 2jours avant de vous servir de la machine à glaçons. Pendant cette période, jetez les 1 ou 2premiers bacs de glace afin d’évacuer toutes les impuretés de la conduite d’eau.

• Raccordez le tuyau d'eau à une source d'eau potable uniquement.

• Si vous devez réparer ou démonter le tuyau d'eau, coupez environ 1/4" du tube en plastique afin d'assurer un raccordement sûr et étanche.

• Vous pouvez rapidement tester l'arrivée d'eau à l'aide d'un gobelet. Dans des conditions normales, le distributeur d'eau remplit un gobelet de 5,75oz (170cm3) en environ 10secondes.

RÉGLAGE DU RÉFRIGÉRATEUR

Maintenant que votre nouveau réfrigérateur est installé, réglez-le et profitez de toutes les fonctionnalités offertes. Votre appareil doit être complètement opérationnel une fois les étapes suivantes effectuées.

1. Assurez-vous que votre réfrigérateur est placé

dans un endroit approprié avec suffisamment d'espace entre lui et le mur. Reportez-vous aux consignes d'installation fournies.

2. Une fois le réfrigérateur branché, assurez-vous

que l'éclairage intérieur s'allume à l'ouverture des portes.

3. Réglez le système de contrôle de la

température sur la température la plus basse et attendez une heure. Le congélateur doit être légèrement réfrigéré et le moteur doit tourner doucement. Réglez ensuite les températures que vous souhaitez pour le réfrigérateur et le congélateur.

4. Après la mise sous tension du réfrigérateur,

plusieurs heures sont nécessaires pour atteindre la température appropriée. Une fois la température suffisamment basse, vous pouvez conserver des aliments et des boissons dans le réfrigérateur. Si de la condensation ou des gouttes d'eau apparaissent sur les deux côtés de la partie centrale de la porte du réfrigérateur, désactivez le mode Energy Saver (Économie d'énergie) après les avoir retirées. (Reportez-vous aux explications sur le bouton Energy Saver (Économie d'énergie) indiquées dans la section «Utilisation du panneau de commande» à la page 20) DA68-02966A-05.indb19 2018.7.9.5:07Français - 20 Fonctionnement du réfrigérateur Side-by-Side SAMSUNG ( 5 ) Fridge (Réfrigérateur) Appuyez sur le bouton Fridge (Réfrigérateur) pour régler la température pour le réfrigérateur. Vous pouvez régler la température entre 44°F (7°C) et 34°F (1°C). La fonction Power Cool (Refroidissement rapide) commencera à fonctionner lorsque vous réglez la température inférieure à 34°F (1°C). Si vous sélectionnez «Power Cool» (Refroidissement rapide), la température intérieure du réfrigérateur diminuera pendant environ deux heures et demie. Une fois que le mode de refroidissement rapide est terminé, l’encoche est réinitialisée sur la température par défaut. ( 6 ) Ice Off / Child Lock (3sec) (Arrêt glace / Verrouillage (3s))

1. Appuyez sur le bouton Ice Off

(Désactivation glace) pour désactiver la fonction de fabrication des glaçons.

2. Maintenez appuyé ce bouton pendant

3secondes, pour activer la fonction Child Lock (Verrouillage) et verrouiller tous les boutons du panneau, y compris le bouton Ice (Glace) et les distributeurs. Pour annuler cette fonction, appuyez et maintenez à nouveau ce bouton pendant 3secondes. ( 7 ) Ice (Glace) Appuyez sur le bouton Ice (Glace) pour choisir entre glaçons et glace pilée. ( 8 ) Water (Eau) Appuyez sur le bouton Water (Eau) pour obtenir de l'eau.

UTILISATION DE L'AFFICHAGE

NUMÉRIQUE «Freezer Temp.» (Température congélateur) indique la température actuelle du congélateur. «Fridge Temp.» (Température réfrigérateur) indique la température actuelle du réfrigérateur. Lorsqu'il n'est pas utilisé, l'affichage s'éteint. Ce qui est normal.

1. Appuyez sur le bouton Power Freeze

(Congélation rapide) pour accélérer le temps de congélation des produits contenus dans le congélateur. Cela peut être utile lorsque vous avez besoin de congeler rapidement des aliments qui gâtent facilement ou en cas de surchauffe du congélateur. (Par exemple, si la porte est restée ouverte).

2. La fonction Override active/désactive la fonction

Smart Grid (Réseau intelligent) (page 25. Appuyez sur le bouton Power Freezer (Congélation rapide)/Override pendant 3secondes pour activer/ désactiver la fonction Override. ( 2 ) Congélateur Appuyez sur le bouton Freezer (Congélateur) pour régler la température du congélateur. Vous pouvez régler la température entre 5°F (-15°C) et -8°F (-23°C). ( 3 ) Energy Saver / Reset Filter (3sec) (Économie d'énergie / Réinitialisation du filtre (3s))

1. Pour une meilleure efficacité énergétique,

appuyez sur le bouton Energy Saver (Économie d'énergie). Si la condensation se développe sur les portes, appuyez une nouvelle fois pour désactiver la fonction du bouton Energy Saver (Économie d'énergie).

2. Après avoir changé le filtre à eau, appuyez

sur ce bouton pendant 3secondes pour réinitialiser l'indicateur du filtre. ( 4 ) Lighting / °C↔°F (3sec) (Éclairage / °C↔°F (3s))

1. Appuyez sur le bouton Lighting (Éclairage)

pour allumer la lampe DEL du distributeur.

2. Appuyez sur ce bouton pendant

3secondes pour commuter entre les unités de température °C et °F. Chaque fois que vous appuyez sur le bouton et le maintenez enfoncé pendant 3secondes, les modes de température s'alternent entre ºC et ºF et l'icône ºC ou ºF s'allume, indiquant votre sélection. DA68-02966A-05.indb20 2018.7.9.5:07Français - 21 FONCTIONNEMENT Congélation rapide Cette icône s’allume lorsque vous activez la fonction «Power Freeze» (Congélation rapide). «Power Freeze» (Congélation rapide) est très utile lorsque vous avez besoin de beaucoup de glace. Lorsque vous en avez suffisamment, appuyez à nouveau sur le bouton pour annuler le mode «Power Freeze». Lorsque vous utilisez cette fonction, la consommation énergétique du réfrigérateur augmente. N’oubliez pas de la désactiver lorsque vous n’en avez plus besoin et de revenir à la température d’origine. Économie d’énergie Cette icône s’allume lorsque vous activez la fonction «Energy Saver» (Économie d’énergie). La fonction Energy Saver (Économie d’énergie) s’active automatiquement lorsque le réfrigérateur est sous tension. Si la condensation apparaît sur les portes, désactivez la fonction Energy Saver (Économie d’énergie). E-Smart L’icône E-Smart vous permet de vérifier l’état de la connexion AP du réfrigérateur (connexion réseau).

• Lorsqu’il est connecté à un AP: L’icône E-Smart est allumée.

• Lorsqu’il n’est pas connecté à un AP: L’icône E-Smart est éteinte. Éclairage Cette icône s’allume lorsque vous activez la fonction «Lighting» (Éclairage). Lorsque cette icône est allumée, l’éclairage du distributeur (situé sous l’affichage) est allumé en continu. Si vous souhaitez que l’éclairage du distributeur s’allume uniquement lorsque le distributeur est utilisé, appuyez sur le bouton Lighting (Éclairage) pour désactiver le mode continu. Refroidissement rapide Cette icône s’allume lorsque vous activez la fonction «Power Cool» (Refroidissement rapide) (reportez-vous au numéro 5, bouton Fridge (Réfrigérateur) à la page 20 pour sélectionner cette fonction).Pour un refroidissement rapide du réfrigérateur, utilisez «Power Cool» (Refroidissement rapide). Si vous sélectionnez «Power Cool» (Refroidissement rapide), la température intérieure du réfrigérateur diminuera pendant environ deux heures et demie. Indicateur du filtre Cette icône s’allume lorsque vous devez remplacer le filtre, généralement après que le réfrigérateur a délivré 300gallons d’eau environ (après environ 6mois). Après avoir installé le filtre à eau neuf, réinitialisez l’indicateur du filtre en appuyant durant 3 secondes sur le bouton « Energy Saver » (Économie d’énergie).

• Si l’eau ne s’écoule pas ou s’écoule très lentement, vous devez changer le filtre à eau car cela signifie qu’il est obstrué.

• L’eau de certaines régions est fortement calcaire, ce qui peut expliquer que le filtre à eau s’obstrue plus rapidement. Cubed Ice (Glaçons) ,Crushed Ice (Glace pilée) Profitez des glaçons ou de la glace pilée en sélectionnant votre préférence sur le panneau de commande à affichage numérique. Le voyant du type de glace indique la forme de glace actuellement choisie. Water (Eau) Cette icône s’allume lorsque vous activez la fonction «Water» (Eau). Ice Off (Désactivation glace) Cette icône s’allume lorsque vous activez la fonction «Ice Off» (Désactivation glace). La machine à glaçons est désactivée et la glace ne sera pas produite. Lorsque ICE OFF (DÉSACTIVATION GLACE) clignote sur le panneau d’affichage, réinsérez le bac et/ou assurez-vous qu’il est correctement installé. DA68-02966A-05.indb21 2018.7.9.5:07Français - 22 Child Lock (Verrouillage) Cette icône s’allume lorsque vous activez la fonction «Lock» (Verrouillage). Lorsque l’icône Child Lock (Verrouillage) est allumée, tous les boutons du panneau, y compris le bouton Ice (Glace) ainsi que les distributeurs sont verrouillés et désactivés. Appuyez et maintenez le bouton Ice Off/Child Lock (Désactivation glace/Verrouillage) pendant 3secondes pour désactiver le verrouillage et réactiver les boutons du panneau. Mode Cooling Off Le mode Cooling Off (sans refroidissement) (également appelé mode Démo) est destiné aux vendeurs qui mettent les réfrigérateurs en démonstration dans leur magasin. En mode Cooling Off (sans refroidissement), seuls le moteur du ventilateur et les voyants du réfrigérateur fonctionnent; les compresseurs du réfrigérateur et du congélateur sont désactivés et ne produisent donc pas de froid. Pour activer le mode Cooling Off (Sans refroidissement), appuyez sur les boutons Power Freeze (Congélation rapide) et Freezer (Congélateur) pendant 5 secondes en fonctionnement normal. Le réfrigérateur émet un signal sonore et le message OFF apparaît sur l’affichage. Pour annuler le mode Cooling Off (Sans refroidissement), appuyez à nouveau sur les boutons Power Freeze (Congélation rapide) et Freezer (Congélateur) pendant 5 secondes, jusqu’à l’émission du signal sonore. Important: Si vous voyez le code OFF sur l’affichage du réfrigérateur, votre réfrigérateur est en mode Cooling Off (Sans refroidissement). Suivez les étapes ci-dessus pour l’annuler. Mode Cooling Off Fonction de désactivation de l’affichage Pour économiser l’énergie, l’affichage du panneau s’éteint automatiquement sous les conditions suivantes: Lorsqu’aucun bouton n’est actionné, lorsqu’aucune porte n’est ouverte, ou lorsqu’aucun levier de distributeur n’a été poussé pendant un certain temps. Cependant, l’icône correspondant à votre sélection d’eau, de glaçons ou glace pilée reste allumée. Lorsque vous appuyez sur un bouton, lorsque vous ouvrez une porte, ou lorsque vous poussez un levier de distributeur, l’affichage du panneau s’allume à nouveau. Tous les boutons de fonction, exceptés les boutons Water (Eau) et Cubed/Crushed Ice (Glaçons/Glace pilée) sont alors opérationnels lorsque vous retirez votre doigt du bouton sur lequel vous avez appuyé. Caractéristiques du réfrigérateur E-SMART Pour obtenir le meilleur de votre réfrigérateur E-Smart. Connexion au réseau Afin d’utiliser les fonctions Smart Grid (Réponse à la demande) et E-Smart de votre réfrigérateur, vous aurez besoin des dispositifs et applications suivants :

• Dispositifs: 1) un routeur sans fil,

2) le réfrigérateur Samsung E-Smart,

3) un smartphone (de préférence : Galaxy S4,

Galaxy Note3 / Android OS Jelly Bean).

• Applications: 1) “Samsung E-Smart App” from the Google Play Store or Samsung Apps. De plus, vous aurez besoin de: - Connecter le réfrigérateur et le smartphone au même réseau sans fil domestique. - Installer et exécuter l’application Samsung E-Smart sur votre smartphone (afin d’utiliser la fonction Samsung E-Smart). De plus, pour utiliser la fonction Smart Grid (Réponse à la demande), vous devez souscrire au service auprès de votre compagnie d’électricité. La compagnie doit disposer d’un système de gestion de l’énergie (EMS, Energy Management System) qui prend en charge un profil SEP (Smart Energy profile). DA68-02966A-05.indb22 2018.7.9.5:07Français - 23 FONCTIONNEMENT Téléchargement de l'application E-Smart et connexion du réfrigérateur sur votre réseau

1. Sur votre smartphone, connectez-vous à l'App

Store (ex.: Google Play, etc.).

2. Recherchez l'application à l'aide du mot-clé

«Samsung E-Smart Ref.».

3. Téléchargez l'application et installez-la sur votre

4. Lancez l'application, l'écran de la configuration

passe, etc.) sur l'écran de l'application.

6. Configurez les réglages du réseau en suivant

les instructions de l'application.

7. Sur le réfrigérateur, appuyez simultanément sur

les boutons Fridge (Réfrigérateur) et Energy Saver (Économie d'énergie) et maintenez-les pendant 3secondes. Le réfrigérateur entre en mode AP.

8. Lorsque vous avez correctement terminé les

réglages du réseau, l'application affiche l'écran d'accueil.

• Veuillez confirmer si les périphériques Internet (AP, Smartphone) fonctionnent correctement préalablement à la configuration des réglages du réseau. - Ce réfrigérateur prend en charge les protocoles IEEE 802.11 a/b/g/n. Samsung Electronics recommande IEEE 802.11n. - Pour connecter le réfrigérateur à un réseau sans fil, vous devez connecter le réfrigérateur à un AP (routeur ou modem). Si l'AP prend en charge le protocole DHCP, vous pouvez connecter le réfrigérateur à Internet à l'aide de ce protocole ou d'une adresse IP fixe. - Réglez le canal de l'AP sur un canal non utilisé actuellement. Si le canal réglé pour l'AP est utilisé par un autre périphérique voisin, des interférences peuvent se produire. - La plupart des réseaux sans fil vous permettent de configurer les réglages de sécurité du réseau. Si votre réseau comporte un mot de passe de sécurité, vous devez l'entrer pour vous connecter au réseau.

• Le réfrigérateur prend en charge les modes de sécurité sans fil et les types de cryptage suivants: - Mode de sécurité: WEP, WPAPSK, WPA2PSK - Type de cryptage: WEP, TKIP, AES (WPA2PSK et AES sont recommandés.)

• L'application prend uniquement en charge la commande intérieure.

• L'application Samsung E-Smart Ref. est optimisée pour les Smartphones Samsung Electronics (Galaxy S4, Galaxy Note 3). Pour les autres Smartphones, certaines fonctions peuvent fonctionner différemment. DA68-02966A-05.indb23 2018.7.9.5:07Français - 24 Mode d'affichage de l'adresse MAC Cette fonction affiche l'adresse MAC du module Wi-Fi sur l'écran du réfrigérateur. Le réfrigérateur affiche l'adresse MAC du module Wi-Fi pendant 1minute.

1. Appuyez et maintenez simultanément les

boutons Power Freeze (Congélation rapide) et Energy Saver (Économie d'énergie) pendant 3secondes.

2. Un signal sonore retentit. Quatre des

douze adresses Mac du module Wi-Fi sont alternativement affichées sur les écrans de la température du congélateur et du réfrigérateur pendant 1minute. Par exemple, si l'adresse MAC du module Wi-Fi est «11-22-33-44-55- 66», l'adresse MAC s'affiche ainsi: “11 22”

• «33 44» → «55 66» → ---- → «11 22» pendant 1minute.

3. Après 1minute, l'affichage revient à l'état

normal accompagné à nouveau d'un signal sonore. Si les adresses Mac ne sont pas disponibles ou s'il n'existe pas de module Wi-Fi, ‘----’ est affiché sur les écrans de température du congélateur et du réfrigérateur. Fonction SMART GRID (Réponse à la demande) La fonction E-Smart du réfrigérateur peut contrôler l'énergie ou retarder certaines fonctions pour des raisons économiques lorsque les prix de l'énergie ou la demande sont les plus élevés, lorsque le réfrigérateur fonctionne en mode SMART GRID (Réponse à la demande). Vous pouvez désactiver la fonction SMART GRID (Réponse à la demande) à tout moment. (Utilisation de la fonction Override On/Off (Activation/désactivation Override)) Pour utiliser la fonction SMART GRID (Réponse à la demande), vous devez être en possession d'un contrat séparé de la part de votre fournisseur d'énergie. Utilisation de la fonction SMART GRID (Réponse à la demande) Cette fonctionnalité surveille les informations de prix et de demande d'énergie de votre fournisseur et envoie des notifications au réfrigérateur pour effectuer les tâches fortement consommatrices en énergie pendant les périodes creuses où les coûts et la demande d'électricité sont plus faibles. Si le réfrigérateur reçoit le signal de commande de la part de votre fournisseur d'énergie, le réfrigérateur affichera les niveaux DAL (L3) ~ TALR (L4) et commandera la consommation en accord avec ce niveau. [Condition d'exception] Les signaux des commandes DAL et TALR d'un fournisseur d'énergie fonctionnent tant que la performance du produit est maintenue. Si le réfrigérateur reçoit le signal SMART GRID (Réponse à la demande) (DAL ou TALR), le réfrigérateur fonctionnera en mode de charge différée (Affichage: L3) ou en réduction temporaire de charge (Affichage: L4). DA68-02966A-05.indb24 2018.7.9.5:07Français - 25 FONCTIONNEMENT

• Charge différée de l'appareil (L3): Le réfrigérateur répond à un signal DAL en fournissant une réduction modérée de charge pendant la durée réglée. Cette fonction commande les fonctions qui consomment beaucoup d'énergie telles qu'ajuster le système de refroidissement en exécutant le cycle de dégivrage, et en produisant de la glace. - Lorsque le réfrigérateur fonctionne en mode DAL (L3), «L3» est affiché sur l'écran du réfrigérateur. - Le mode DAL est désactivé automatiquement à la fin de la durée de réception (4,5 heures maximum), ou lorsque la touche Override est pressée.

• Réduction temporaire de la charge de l'appareil (L4): Le réfrigérateur répond à un signal TALR en fournissant une réduction de charge agressive pendant une courte période. (Cette fonction réduit la consommation d'énergie en arrêtant le compresseur et en contrôlant les fonctions qui consomment beaucoup d'énergie telles qu'exécuter le cycle de dégivrage et produire de la glace.) - Lorsque le réfrigérateur fonctionne en mode TALR (L4), «L4» est affiché sur l'écran du réfrigérateur. - Le mode TALR (L4) est automatiquement désactivé à la fin de la durée de réception (15 minutes maximum) ou lorsque la touche Override est pressée. Le mode est immédiatement désactivé et le réfrigérateur revient à l'état normal lorsque la porte est ouverte ou fermée, ou lorsque le distributeur est utilisé. Mode Override Lorsque vous souhaitez ignorer le signal SMART GRID (Réponse à la demande) de votre fournisseur d'énergie, vous pouvez activer le mode OVERRIDE. Si le mode OVERRIDE est activé, le signal SMART GRID (Réponse à la demande) est ignoré et le réfrigérateur ne sera pas commandé par votre fournisseur d'énergie. Activation et désactivation du mode Override

2. Un vibreur retentit et «Or» et «on» sont

affichés sur les écrans de la température du congélateur et du réfrigérateur pendant 5secondes.

3. Si le réfrigérateur reçoit un signal SMART GRID

(Réponse à la demande) de votre fournisseur d'énergie, «Or» s'affiche sur l'écran de la température du congélateur.

5. Un vibreur retentit et «Or» et «oF» sont

affichés sur les écrans de la température du congélateur et du réfrigérateur pendant 5secondes. En tant qu'alternative, vous pouvez activer ou désactiver le mode OVERRIDE en utilisant l'application.) DA68-02966A-05.indb25 2018.7.9.5:07Français - 26 Utilisation de la fonction E-SMART La fonction E-SMART vous permet de contrôler et surveiller votre réfrigérateur E-Smart à distance autant que vous le souhaitez.

• Pour utiliser les fonctions du réfrigérateur E-SMART, vous devez tout d'abord installer l'application correspondante.

• L'application prend uniquement en charge la commande intérieure.

1. Etats opérationnels, réglages utilisateur &

• Vous pouvez visualiser les réglages de température du congélateur et du réfrigérateur.

• Vous pouvez recevoir une alarme lorsque la porte du congélateur ou du réfrigérateur est ouverte depuis 2minutes.

• L’indicateur d’alarme d’ouverture de la porte apparaît sur la barre d’état de la zone supérieure de votre téléphone mobile.

• Vous pouvez vérifier les états DR et Override.

• Vous pouvez vérifier l'état du fonctionnement de la machine à glaçons dans le congélateur.

2. Gestion à distance.

• Réglage de la congélation rapide: Vous pouvez activer à distance la fonction Power Freeze (Congélation rapide).

• Réglage du refroidissement rapide: Vous pouvez activer à distance la fonction Power Cool (Refroidissement rapide).

• Réglage Activation/désactivation glace: Vous pouvez régler à distance la fonction Ice On/Off (Activation/Désactivation glace).

3. Rapport de consommation d'énergie.

• Il indique la consommation cumulée. Les données de la consommation sont mises à jour toutes les 10minutes. Le rapport de consommation d'énergie peut différer selon les spécifications de consommation de l'appareil en fonction de l'environnement de fonctionnement et des aliments stockés.

4. Capacité de dégivrage différé.

• La fonction de Capacité de dégivrage différé permet d'économiser de l'énergie en différant l'opération de dégivrage à une heure spécifiée par l'utilisateur. Vous pouvez configurer l'heure et cette fonction permet d'économiser de l'énergie pendant la période spécifiée dans un cycle de 24heures. Si l'heure n'est pas réglée, la fonction est activée à l'heure réglée par défaut. Le réglage de l'heure par défaut est le suivant: - de 6h à 10h: du 1er novembre au 30 avril - de 15h à 19h: du 1er mai au 31 octobre Pour changer le réglage de l'heure de la Capacité de dégivrage différé Vous pouvez changer le réglage de l'heure pour la Capacité de dégivrage différé sur l'application. Disposition pour l'accès ouvert aux Demandes du produit connecté

• Rapport de consommation d'énergie

• Réponse à la demande

• États opérationnels, réglages utilisateur & messages - État de la machine à glaçons: GET /external/ icestatus?icegetstatus=opt (concernant la consommation d'énergie du produit 1) - Signal d'alarme Porte ouverte: GET /devices/0/ Door?type=opt (concernant la consommation d'énergie du produit 2) - État DR: GET /external/drlc?drgetstatus=opt

• Capacité de dégivrage différé. - Réglage de la planification du dégivrage différé: POST /devices/0/defrost/addSchedule - Obtention de la planification du dégivrage différé: GET /devices/0/defrost/getSchedule - Suppression de la planification du dégivrage différé: POST /devices/0/defrost/delSchedule - Activation/désactivation du dégivrage différé: PUT /devices/0/defrost/delayevent. DA68-02966A-05.indb26 2018.7.9.5:07Français - 27 FONCTIONNEMENT

TEMPÉRATURE Température de base du congélateur et du réfrigérateur Les températures de base recommandées des compartiments du congélateur et du réfrigérateurs sont de 0ºF (-18°C) / 37ºF (3°C). Si la température des compartiments du congélateur et du réfrigérateur est trop élevée ou trop basse, réglez-la manuellement. Contrôle de la température du congélateur La température du congélateur peut être réglée entre 5°F (-15°C) et -8°F (-23°C) selon vos besoins particuliers. Appuyez plusieurs fois sur le bouton Freezer (Congélateur) jusqu'à ce que la température désirée soit affichée sur l'écran. Fahrenheit : 0°F ➞ -1°F ➞ -2°F ➞ -3°F ➞ -4°F ➞ -5°F ➞ -6°F ➞ -7°F ➞ -8°F ➞ 5°F ➞ 4°F ➞ 3°F ➞ 2°F ➞ 1°F ➞ 0°F. Celsius : -18°C ➞ -19°C ➞ -20°C ➞ -21°C ➞ -22°C ➞ -23°C ➞ -15°C ➞ -16°C ➞ -17°C ➞ -18°C. Bon à savoir: des aliments tels que la crème glacée commencent à fondre dès 4°F (ou -15,5°C). Les différentes températures défilent de 5°F (-15°C) à -8°F (-23°C). Lorsque l'affichage atteint 5°F (-15°C), il revient à nouveau à -8°F (-23°C). Contrôle de la température du réfrigérateur La température du réfrigérateur peut être réglée entre 44°F (7°C) et 34°F (1°C) en fonction de vos besoins. Appuyez sur le bouton Fridge (Réfrigérateur) plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Fahrenheit : 37°F ➞ 36°F ➞ 35°F ➞ 34°F ➞ Power Cool (Refroidissement rapide) ➞ 44°F ➞ 43°F ➞ 42°F ➞ 41°F ➞ 40°F ➞ 39°F ➞ 38°F ➞37°F. Celsius : 3°C ➞ 2°C ➞ 1°C ➞ Power Cool (Refroidissement rapide) ➞ 7°C ➞ 6°C ➞ 5°C ➞ 4°C ➞ 3°C. La procédure de réglage de la température du réfrigérateur est exactement la même que celle pour le congélateur. Appuyez sur le bouton Fridge (Réfrigérateur) pour régler la température souhaitée. Après quelques secondes, le réfrigérateur commence à régler la température sur la nouvelle valeur. Celle-ci s'affiche sur l'écran numérique.

• La température du congélateur ou du réfrigérateur risque d'augmenter si vous ouvrez les portes trop fréquemment ou si une grande quantité d'aliments tièdes ou chauds est placée dans l'un des compartiments.

• L'affichage peut ainsi se mettre à clignoter. Une fois la température du congélateur et du réfrigérateur revenue aux valeurs normales réglées, l'affichage cesse de clignoter.

• S'il continue à clignoter, il peut s'avérer nécessaire de «réinitialiser» le réfrigérateur. Débranchez l'appareil, patientez environ 10minutes puis rebranchez le cordon d'alimentation. DA68-02966A-05.indb27 2018.7.9.5:07Français - 28

Lorsque Ice Off (Désactivation glace) clignote sur le panneau d’affichage, réinsérez le bac à glace et/ou assurez-vous qu’il est installé correctement. PAS DE GLACESélectionnez cette option si vous souhaitez désactiver la machine à glaçons. Utilisation du distributeur d’eau Appuyez sur le bouton Water (Eau). Placez votre verre sous la sortie d'eau, puis poussez doucement le levier du distributeur. Assurez-vous que le verre est aligné avec le levier distributeur afin d'éviter que l'eau ne vous éclabousse. Poussez Pour obtenir de l’eau plus froide: - L’eau distribuée est froide, non glacée. - Lorsque vous désirez de l’eau plus froide avec de la glace, mettez de la glace dans votre verre avant de le remplir d’eau pour éviter d’être éclaboussé. Utilisation du distributeur de glace Appuyez sur le bouton Ice (Forme de la glace) en fonction du type de glace que vous souhaitez obtenir. Placez votre verre sous la sortie de glaçons, puis poussez doucement le levier du distributeur. Veillez à ce que le verre se situe bien en dessous du distributeur afin d'éviter que la glace ne se déverse à côté. Si vous sélectionnez le mode Cubed Ice (Glaçons) après avoir utilisé le mode Crushed Ice (Glace pilée), une petite quantité de glace pilée résiduelle peut être produite. Cache de la machine à glaçonsBac à glaceConduit d'écoulement de la glace AVERTISSEMENT

• N'insérez jamais vos doigts ou des objets dans le conduit d'écoulement ni dans le bac de la machine à glaçons. - Cela peut provoquer des blessures corporelles ou des dommages matériels.

• Utilisez uniquement la machine à glaçons fournie avec le réfrigérateur.

• Raccordez l’alimentation en eau du réfrigérateur à une alimentation en eau potable.

• La machine à glaçons nécessite une pression d'eau de 20à125psi (138 à 862kPa) pour fonctionner correctement. ATTENTION

• Si vous devez vous absenter longtemps pour des vacances ou un déplacement d'affaire et n'utiliserez donc pas le distributeur d'eau et de glace pendant une période prolongée, fermez le robinet d'eau afin d'éviter les fuites.

• Si vous n'utilisez pas la machine à glaçons pendant quelques temps ou si vous ouvrez souvent la porte du congélateur, la glace risque de former un bloc. Si cela se produit, videz le bac à glace ou cassez la glace à l'aide d'un ustensile de cuisine en bois. N'utilisez pas d'objets tranchants tels qu'un couteau ou une fourchette.

• Lorsque vous retirez le bac à glace, de la glace résiduelle peut subsister dans la machine à glaçons. La machine à glaçons peut éjecter cette glace dans le congélateur. DA68-02966A-05.indb28 2018.7.9.5:07Français - 29 FONCTIONNEMENT CONSERVATION D'ALIMENTS Votre réfrigérateur Side-By-Side Samsung a été conçu pour offrir des fonctions et caractéristiques permettant un gain d'espace très appréciable. Voici quelques-uns des compartiments personnalisés conçus pour conserver vos aliments au frais plus longtemps. N'oubliez pas d'enrouler les aliments stockés de façon aussi étanche que possible pour éviter la pénétration des odeurs dans la glace dans le congélateur. ATTENTION Les instructions d'utilisation suivantes concernent plusieurs modèles; il est donc possible que les caractéristiques de votre réfrigérateur soient légèrement différentes de celles spécifiées dans ce manuel. Cache de la lampe (1) (3) Filtre à eau (2) (4) (5) (6) (7) Étagère pliante (10) (12) (11) (8) (9) DA68-02966A-05.indb29 2018.7.9.5:07Français - 30 Conservation d'aliments au congélateur (1) Bac de la machine à glaçons Conçu pour stocker facilement des quantités de glaçons. AVERTISSEMENT N'insérez jamais vos doigts, vos mains ou autres objets dans le conduit d'écoulement ni dans le bac de la machine à glaçons. Le faire est susceptible de provoquer des blessures corporelles ou des dommages matériels. (2) Clayettes Elles peuvent être utilisées pour stocker tous les types d'aliments surgelés. (3) Bacs de la porte Ils peuvent être utilisés pour conserver des aliments surgelés de petite taille. (4) Tiroirs Ils sont très utiles pour stocker des viandes ou des aliments secs. Les aliments stockés doivent être emballés soigneusement à l'aide de papier aluminium ou d'autres matériaux d'emballage appropriés ou dans des récipients. Conservation d'aliments au réfrigérateur (5) Compartiment à produits laitiers Il permet de conserver des produits alimentaires quotidiens de plus faible dimension (ex.: beurre, margarine, yaourts, briques de crème fraîche, etc.). (6) Support de canettes inclinable Il peut être utilisé pour stocker des canettes de boisson ou des bouteilles. (7) Casier à bouteilles de vin (en option) Il permet au vin de conserver son goût en fournissant un endroit optimisé pour stocker vos bouteilles de vin. (8) Clayettes Elles sont conçues pour résister aux fissures. Elles peuvent être utilisées pour ranger tous types d'aliments ou de boissons. La formation de marques circulaires à la surface du verre est un phénomène normal; vous pouvez les faire disparaître à l'aide d'un chiffon humide. (9) Bac à œufs Très utile pour conserver les œufs. Placez le bac à œufs sur une clayette pour un accès facile. (10) Tiroir frais Il vous aide à préserver le goût de vos aliments et prolonge leur fraîcheur. Il est utilisé pour stocker le pain et les gâteaux. (11) Bacs de la porte Ils sont conçus pour ranger les aliments volumineux (ex.: bouteilles de lait et autres bouteilles et récipients de grande taille). (12) Tiroir à fruits et légumes Il permet de conserver la fraîcheur de vos fruits et légumes. Installez les bouteilles côte à côte afin d'éviter qu'elles ne se renversent à l'ouverture de la porte du réfrigérateur. AVERTISSEMENT

• Si vous prévoyez de vous absenter pendant une période prolongée, videz le réfrigérateur et éteignez-le. Essuyez l'excédent d'humidité à l'intérieur et laissez les portes ouvertes. Cela évite la formation d'odeurs et de moisissure.

• Si vous n'avez pas l'intention d'utiliser le réfrigérateur pendant une longue période, débranchez-le. - La détérioration de l'isolant du cordon d'alimentation peut provoquer un incendie. DA68-02966A-05.indb30 2018.7.9.5:07Français - 31 FONCTIONNEMENT

Le nettoyage et le réaménagement de l'intérieur du congélateur sont des tâches simples.

1. Clayettes (congélateur/réfrigérateur)

- Retirez la clayette en la tirant vers l'extérieur au niveau du point où le support de clayette possède une fente comme illustré sur la figure cerclée. Puis soulevez le côté droit de la clayette et tirez-la. (1) (2)

- Retirez le bac de la porte en le soulevant à deux mains doucement.

- Retirez le tiroir en le tirant et en le soulevant légèrement.

4. Couvercle du tiroir

- Retirez tous les tiroirs avant de retirer le couvercle. - Tirez le couvercle vers l'extérieur au niveau du point où le support possède une fente comme illustré sur la figure cerclée. Puis soulevez le côté droit du couvercle et tirez-le. (1) (2)

5. Bac à glace (Congélateur)

- Soulevez et tirez doucement sur le bac de la machine à glaçons pour le retirer. - Tenez la poignée comme illustré sur la figure. - Retirez doucement le bac à glace pour éviter de l'endommager. Ne déployez pas une force excessive lorsque vous retirez le couvercle du tiroir. Dans le cas contraire, il risquerait de se briser et de vous blesser. Avant de retirer un accessoire, assurez- vous qu'il n'y a pas d'aliments à l'intérieur. Si possible, retirez tous les aliments afin de réduire le risque d'accident. DA68-02966A-05.indb31 2018.7.9.5:07Français - 32 NETTOYAGE DU

Un bon entretien de votre réfrigérateur Side-By- Side Samsung prolongera sa durée de vie et évitera l'apparition de mauvaises odeurs et de germes. Nettoyage de la partie intérieure Nettoyez les parois et accessoires intérieurs à l'aide d'un nettoyant doux, puis essuyez à l'aide d'un chiffon doux. Vous pouvez retirer les tiroirs et les clayettes pour un nettoyage plus en profondeur. Veillez à bien les sécher avant de les remettre en place. Nettoyage de la partie extérieure Essuyez le panneau de commande et l'affichage numérique à l'aide d'un chiffon doux humide et propre. N'aspergez pas d'eau directement sur la surface du réfrigérateur. Les portes, poignées et surfaces du châssis doivent être nettoyées à l'aide d'un produit de nettoyage doux, puis essuyées à l'aide d'un chiffon doux. Afin de préserver son aspect, lustrez les parois extérieures une ou deux fois par an. AVERTISSEMENT N’utilisez pas de benzène, de diluant, de nettoyant pour voiture ou d'eau de Javel (Clorox) pour nettoyer l'extérieur du réfrigérateur. Ces produits peuvent endommager la surface de l'appareil et sont susceptibles de provoquer un incendie. Nettoyage des joints des portes en caoutchouc Si les joints des portes en caoutchouc sont sales, les portes risquent de ne plus se fermer correctement et le fonctionnement du réfrigérateur ne sera plus optimal. Maintenez les joints des portes propres en les nettoyant à l'aide d'un produit de nettoyage doux et d'un chiffon humide. Séchez avec un tissu propre et doux. ATTENTION Ne vaporisez pas d'eau sur le réfrigérateur lorsqu'il est branché, car cela pourrait provoquer une électrocution. Ne nettoyez pas le réfrigérateur à l'aide de benzène, de diluant ou de nettoyant pour voiture. Ces produits risquent de provoquer un incendie. REMPLACEMENT DES

• Débranchez le réfrigérateur avant de remplacer l'ampoule intérieure. - Dans le cas contraire, il existe un risque d'électrocution. Contactez un centre d'assistance Samsung si vous rencontrez des difficultés pour remplacer l'ampoule. Remplacement de l'éclairage par DEL ATTENTION Ne tentez jamais de démonter ou de remplacer vous-même le système d’éclairage par DEL. Si vous devez le remplacer, contactez un centre d'assistance Samsung. DA68-02966A-05.indb32 2018.7.9.5:07Français - 33 FONCTIONNEMENT

REMPLACEMENT DU FILTRE À EAU

AVERTISSEMENT Afin d'éviter les risques de fuite, n'utilisez JAMAIS de filtre à eau de marque générique dans votre réfrigérateur SAMSUNG.

UTILISEZ UNIQUEMENT DES FILTRES À EAU DE

MARQUE SAMSUNG. SAMSUNG ne sera pas tenu responsable en cas de dommages matériels incluant mais ne se limitant pas aux dommages matériels causés par l'utilisation d'un filtre à eau générique. Les réfrigérateurs SAMSUNG sont conçus pour fonctionner UNIQUEMENT AVEC le filtre à eau SAMSUNG. La DEL rouge «voyant du filtre» vous permet d'identifier à quel moment la cartouche du filtre à eau doit être remplacée. Afin de vous laisser le temps de vous procurer un filtre neuf, le voyant rouge s'allume avant que le filtre ne soit totalement usé. Remplacer le filtre à temps permet d'avoir toujours une eau fraîche et pure. Pour faciliter le remplacement du filtre à eau, vous pouvez fermer l'arrivée d'eau et vider l'eau restante dans le tuyau en appuyant un verre contre le levier du distributeur d'eau.

1. Retirez le filtre à eau neuf de son boîtier

et placez un auto-collant indicateur du remplacement sur le filtre comme indiqué. Placez un auto-collant sur le filtre avec une date d'échéance six mois plus tard. Par exemple, si vous installez le filtre à eau en mars, placez l'auto-collant «SEP» (septembre) sur le filtre pour vous rappeler de le remplacer en septembre. La durée de vie normale d'un filtre est d'environ 6mois.

2. Retirez l'ancien filtre de son logement, puis

retirez le capuchon de protection du filtre neuf.

3. Positionnez le filtre neuf puis insérez-le dans

son logement. Tournez doucement le filtre à eau dans le sens des aiguilles d'une montre pour aligner le repère imprimé sur le filtre avec l'indicateur de verrouillage situé sur le boîtier du filtre. Assurez-vous d'aligner le repère de l'étiquette du filtre à eau avec le centre de l'indicateur de verrouillage comme illustré ci-dessus à droite. Vous ne devez pas trop le serrer. Auto-collant (indicateur du mois)

Capuchon du filtre Alignez le repère imprimé sur le filtre avec l'indicateur de verrouillage situé sur le logement du filtre. Retirez le capuchon rouge

4. Lorsque vous avez terminé, maintenez

appuyé le bouton « Energy Saver » (Économie d’énergie) pendant 3 secondes pour réinitialiser l’indicateur du filtre.

5. Ouvrez l'arrivée d'eau si vous l'aviez fermée.

6. Laissez s’écouler 3gallons d’eau à travers le

filtre avant de consommer ou d’utiliser l’eau du réfrigérateur. Cela demande environ 6minutes. Pour ce faire, accolez un grand verre ou une tasse contre le levier du distributeur d'eau. Laissez le récipient se remplir et videz l’eau dans l’évier de la cuisine. Répétez ensuite l'opération plusieurs fois. Assurez-vous que l'eau est parfaitement claire avant de la consommer. Une très petite quantité d'eau peut jaillir du distributeur d'eau après installation d'une cartouche de filtre neuve. Ce phénomène s'explique par la présence de bulles d'air dans le tuyau. Cela n'empêche pas l'appareil de fonctionner normalement. Commande des filtres de rechange Pour commander plusieurs cartouches de filtre à eau, contactez votre distributeur Samsung agréé. Vous pouvez également commander des filtres de remplacement en ligne à l'adresse www.samsungparts.com. DA68-02966A-05.indb33 2018.7.9.5:07Français - 34

UTILISATION DES PORTES

Les portes du réfrigérateur sont équipées d'un dispositif d'ouverture et de fermeture qui permet de fermer les portes hermétiquement et sur toute leur longueur. Si vous ouvrez la porte au-delà d'un certain point, celle-ci se «bloque» et reste ouverte. Lorsque la porte est ouverte près du point de blocage qui lui permet de rester ouverte, elle se fermera automatiquement.

• Pour retirer le bac à glaçons. - Maintenez la poignée comme indiqué sur la figure1. - Soulevez et tirez le bac avec précaution. - Retirez le bac à glace avec précaution pour éviter de l'endommager. - Lorsque vous réinstallez le bac à glace, appuyez sur le bouton ICE (GLACE) pendant 6secondes. Figure 1

• Fonctionnement normal - Les bruits qui se produisent lorsque de la glace tombe dans le bac font partie du fonctionnement normal de l'appareil. - Si vous n'utilisez pas le distributeur pendant une période prolongée, les glaçons risquent de former un conglomérat dans le bac. Si cela se produit, retirez toute la glace et videz le bac. - Si la glace ne sort plus, vérifiez que le conduit d'écoulement n'est pas obstrué et dégagez-le si nécessaire. - Les glaçons de la première série peuvent être petits en raison de l'air contenu dans le tuyau d'eau. L'air sera purgé en utilisation normale. glace ATTENTION

• Lorsque ICE OFF (DÉSACTIVATION GLACE) clignote sur le panneau d'affichage, réinsérez le bac à glace et/ou assurez-vous qu'il est installé correctement.

• Lorsque la porte est ouverte, le distributeur d'eau et de glace ne fonctionne pas.

• Lorsque vous fermez la porte avec énergie, de l'eau peut déborder sur la machine à glaçons.

• Pour éviter la chute du bac à glace, utilisez vos deux mains lorsque vous le retirez.

• Pour éviter tout risque de chute, assurez-vous que le sol est toujours propre.

• Ne laissez pas les enfants s'accrocher au distributeur de glace ou au bac. Ils risqueraient de se blesser.

• N'insérez jamais vos doigts ou des objets dans le conduit d'écoulement de la glace. Risque de blessures corporelles ou d'endommagement des pièces mécaniques.

• Soyez prudent lors du stockage d'aliments dans des sacs en plastique dans le congélateur. Des sacs stockés de manière incorrecte peuvent être pris dans le moteur à vis sans fin du bac à glace et perturber la distribution de glace ou provoquer l'ouverture inopinée de la porte du congélateur. DA68-02966A-05.indb34 2018.7.9.5:07Français - 35 DÉPANNAGE Dépannage

Le réfrigérateur ne fonctionne pas du tout ou ne refroidit pas suffisamment.

• Vérifiez que la prise d'alimentation est correctement branchée.

• Le système de contrôle de la température situé sur le panneau d'affichage est-il réglé sur la température correcte? Essayez de le régler sur une température inférieure.

• Le réfrigérateur est-il exposé à la lumière directe du soleil ou situé à proximité d'une source de chaleur?

• L'arrière du réfrigérateur est-il trop près du mur, empêchant donc l'air de circuler? Les aliments dans le réfrigérateur sont gelés.

• Le système de contrôle de la température situé sur le panneau d'affichage est-il réglé sur la température correcte? Essayez de le régler sur une température plus élevée.

• La température ambiante est-elle très basse?

• Avez-vous entreposé des aliments riches en eau dans la partie la plus froide du réfrigérateur? Des bruits inhabituels sont audibles.

• Vérifiez que le réfrigérateur est de niveau et stable.

• L'arrière du réfrigérateur est-il trop près du mur, empêchant donc l'air de circuler?

• Des objets sont-ils tombés derrière ou sous le réfrigérateur?

• Un cliquetis est audible à l'intérieur du réfrigérateur, cela est normal. Il se produit car les différentes parties se rétractent ou se distendent suite aux variations de température à l'intérieur du réfrigérateur. Les coins avant de l'appareil sont chauds et de la condensation se forme.

• Cette sensation de chaleur est normale, car des systèmes anti-condensation sont installés dans les coins avant du réfrigérateur.

• La porte du réfrigérateur est-elle entrebâillée? De la condensation peut se former lorsque la porte reste ouverte pendant une durée prolongée.

• Une condensation d'eau dans un tiroir peut se produire lorsque ce tiroir contient des légumes. Elle s'éliminera naturellement avec le temps. La glace ne s'écoule pas.

• Avez-vous attendu 12heures après l'installation du tuyau d'arrivée d'eau avant de fabriquer de la glace?

• Le tuyau d'arrivée d'eau est-il connecté et le robinet de sectionnement est-il ouvert?

• Avez-vous arrêté manuellement la fonction de fabrication des glaçons? Assurez-vous que Ice (Glace) est réglé sur Cubed (Glaçons) ou Crushed (Glace Pilée).

• Des conglomérats de glaces sont-ils présents à l'intérieur du bac de la machine à glaçons? Retirez-les.

• La température du congélateur est-elle trop élevée? Réglez le congélateur sur une température plus basse. Vous entendez de l'eau glouglouter dans le réfrigérateur.

• Ceci est tout à fait normal. Ce son provient du fluide réfrigérant qui circule dans le réfrigérateur. Le réfrigérateur dégage une odeur désagréable.

• Un aliment est-il gâté?

• Vérifiez que les aliments qui sentent fort (du poisson, par exemple) sont emballés hermétiquement.

• Nettoyez régulièrement votre congélateur et jetez tout aliment périmé ou suspect. Du gel se forme sur les parois du congélateur.

• L'orifice d'aération est-il obstrué? Assurez-vous que l'air puisse circuler librement.

• Ménagez un espace suffisant entre les aliments pour permettre une circulation efficace de l'air.

• La porte du congélateur est-elle fermée correctement? Le distributeur d'eau ne fonctionne pas.

• Le tuyau d'arrivée d'eau est-il connecté et le robinet de sectionnement est-il ouvert?

• Le tuyau d'arrivée d'eau est-il écrasé ou pincé? Vérifiez que le tuyau est entièrement dégagé.

• Le réservoir d'eau a-t-il gelé car la température du réfrigérateur est trop basse? Sélectionnez une température plus élevée sur l'écran principal. DA68-02966A-05.indb35 2018.7.9.5:07Français - 36

De quoi ai-je besoin pour utiliser les fonctions E-Smart et Smart Grid ?

• Afin d’utiliser les fonctions Smart Grid (Réponse à la demande) et E-Smart de votre réfrigérateur, vous aurez besoin des dispositifs et applications suivants : - Dispositifs : 1) un routeur sans fil, 2) le réfrigérateur Samsung E-Smart, 3) un smartphone (de préférence : Galaxy S4, Galaxy Note3 / Android OS Jelly Bean) - Applications : 1) l’application « Samsung E-Smart » sur le Google Play Store ou Samsung Apps. Vous aurez également besoin de :

• Connecter le réfrigérateur et le smartphone au même réseau sans fil domestique.

• Installer et exécuter l’application Samsung E-Smart sur votre smartphone (afin d’utiliser la fonction Samsung E-Smart).

• De plus, pour utiliser la fonction Smart Grid (Réponse à la demande), vous devez souscrire au service auprès de votre compagnie d’électricité. La compagnie doit disposer d’un système de gestion de l’énergie (EMS, Energy Management System) qui prend en charge un profil SEP (Smart Energy profile). Pourquoi la fonction E-Smart ne fonctionne- t-elle pas correctement ?

• Vérifiez que le routeur de votre domicile, ainsi que le réseau Internet, fonctionnent correctement. - Connectez un smartphone au routeur (AP, Access Point (Point d’accès)) et vérifiez que vous pouvez naviguer sur Internet depuis le téléphone.

• Vérifiez que le réfrigérateur est connecté au point d’accès. - Cherchez l’icône E-Smart sur le PANNEAU du réfrigérateur. Si le réfrigérateur est connecté, l’icône sera activée.

• Vérifiez que le réfrigérateur et le smartphone sont connectés au même router. Pourquoi la Capacité de dégivrage différé ne fonctionne- t-elle pas correctement ?

• Vérifiez que le routeur de votre domicile, ainsi que le réseau Internet, fonctionnent correctement. - Connectez un smartphone au routeur (AP, Access Point (Point d’accès)) et vérifiez que vous pouvez naviguer sur Internet depuis le téléphone.

• Vérifiez que votre zone de résidence est correctement saisie dans l’application du smartphone.

• Vérifiez que la fonction Smart Grid fonctionne correctement. (Vérifiez le PANNEAU. L3 et L4 ne doivent pas apparaître sur le PANNEAU.) DA68-02966A-05.indb36 2018.7.9.5:07Si votre réfrigérateur doit être réparé N'hésitez pas à appeler un centre de service agréé Samsung proche en lui communiquant votre nom, adresse et numéro de téléphone lorsque votre appareil ne fonctionne pas correctement. Informations relatives à la garantie (CANADA) Garantie limitée à l'acheteur initial Cet appareil Samsung est garanti par Samsung Electronics Canada, Inc. (désigné ci-après par SECA) contre les défauts de fabrication matériels ou une malfaçon durant les périodes suivantes: Main d’œuvre: 1 an (à domicile) Pièces: 1 an Compresseurs Inverter : 10 ans (pièce uniquement) SECA garantit en outre que si cet appareil ne fonctionne pas correctement durant la période de garantie spécifiée et que le dysfonctionnement est dû à une malfaçon ou à un matériau défectueux, SECA réparera ou remplacera l'appareil à sa discrétion. Le service à domicile n'est pas disponible partout. Contactez-nous pour savoir si le service à domicile est actuellement disponible dans votre région en utilisant les informations de contacts se trouvant au dos de votre garantie. Toutes les réparations ou tous les remplacements de pièces sous garantie doivent être effectués par un centre de service agréé SECA. (Pour localiser le centre de service SECA le plus proche, appelez le 1-800-SAMSUNG (7267864) ou visitez notre site Web à l'adresse www.samsung.com/ca) Obligation du propriétaire initial La preuve d'achat datée originale doit être conservée par le client et il s'agit de la seule preuve d'achat acceptable. Elle doit être présentée au centre de service agréé SECA au moment de l'intervention avant que les services de garantie ne soient rendus. Pour tous les modèles subissant une intervention en après-vente, le transport vers et depuis le centre de service agréé relève de la responsabilité du client. Exclusions de la garantie Cette garantie ne couvre pas les dommages provoqués par un accident, un incendie, une inondation et/ou toutes autres catastrophes naturelles, une manipulation, une tension d'alimentation ou une installation incorrectes, des réparations incorrectes ou non-autorisées, une utilisation commerciale ou enfin des dommages survenus au cours de l'expédition. Les ajustements de la part du client qui sont expliqués dans ce manuel d'utilisation ne sont pas couverts par les dispositions de la présente garantie. Cette garantie sera automatiquement annulée pour toute unité reçue avec un numéro de série manquant ou altéré. Cette garantie est valide uniquement pour les produits achetés et utilisés au Canada.
