Caractéristiques techniques	Capacité : 9 couverts, Classe énergétique : A++
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Consommation d'eau	Consommation d'eau par cycle : 9 litres
Programmes de lavage	Programmes : Éco, Intensif, Rapide, Prélavage
Niveau sonore	Silencieux : 42 dB
Utilisation	Panneau de contrôle intuitif, affichage LED
Entretien	Filtres lavables, entretien facile
Sécurité	Système de sécurité anti-débordement
Informations générales	Garantie : 2 ans, Fabrication : Allemagne

FOIRE AUX QUESTIONS - GM 215110 GAGGENAU

Le lave-vaisselle GAGGENAU GM 215110 ne démarre pas. Que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programme est correctement sélectionné.

Pourquoi mon lave-vaisselle laisse des résidus sur la vaisselle ?

Cela peut être dû à un chargement incorrect, à un filtre obstrué ou à un manque de produit de lavage. Vérifiez le chargement, nettoyez le filtre et assurez-vous d'utiliser la bonne quantité de détergent.

Le lave-vaisselle GAGGENAU GM 215110 fait un bruit étrange pendant le fonctionnement. Est-ce normal ?

Certains bruits peuvent être normaux, comme ceux des bras gicleurs qui tournent. Cependant, si le bruit est inhabituel, vérifiez qu'aucun objet n'est coincé dans le filtre ou les bras gicleurs.

Comment régler la dureté de l'eau sur le lave-vaisselle ?

Consultez le manuel d'utilisation pour accéder au réglage de la dureté de l'eau. Vous devrez peut-être ajuster le niveau en fonction de la dureté de l'eau de votre région.

Pourquoi l'affichage du lave-vaisselle indique-t-il une erreur ?

Les codes d'erreur peuvent indiquer divers problèmes. Référez-vous au manuel d'utilisation pour identifier le code d'erreur spécifique et les étapes de résolution associées.

Mon lave-vaisselle ne vidange pas l'eau. Que dois-je vérifier ?

Vérifiez si le tuyau de vidange est plié ou obstrué. Assurez-vous également que le filtre n'est pas bouché et que la pompe de vidange fonctionne correctement.

Quelles sont les dimensions du lave-vaisselle GAGGENAU GM 215110 ?

Les dimensions sont : hauteur 82 cm, largeur 60 cm et profondeur 55 cm. Assurez-vous que l'espace de votre cuisine est compatible avec ces dimensions avant l'installation.

Comment nettoyer l'intérieur du lave-vaisselle ?

Pour nettoyer l'intérieur, retirez les filtres et lavez-les à l'eau chaude. Utilisez un chiffon doux pour essuyer les parois intérieures et un produit spécifique pour lave-vaisselle si nécessaire.

Quelle est la consommation d'eau du lave-vaisselle GAGGENAU GM 215110 ?

La consommation d'eau varie en fonction du programme sélectionné, mais en moyenne, le lave-vaisselle utilise environ 9 à 12 litres par cycle.

MODE D'EMPLOI GM 215110 GAGGENAU

Machine à laver la vaissele

Afwasautomaat

GAGGENAU

Consignes de sécurité 48 Laver la vaiselle 60
Présentation de l'appareil ... 49 Fonctions
Installation d'adoucissage 50. . supplémentaires * 62
Remplissage du sel spécial . 51 Nettoyage et entretien 62
Remplissage du liquide de rincege 52 Detection des pannes 64
Vaissele inadéquate 53. . . Appeler le service après-vente 66
Classement de la vaiselle 54. Remarques 67
Detergent 57 Installation 68

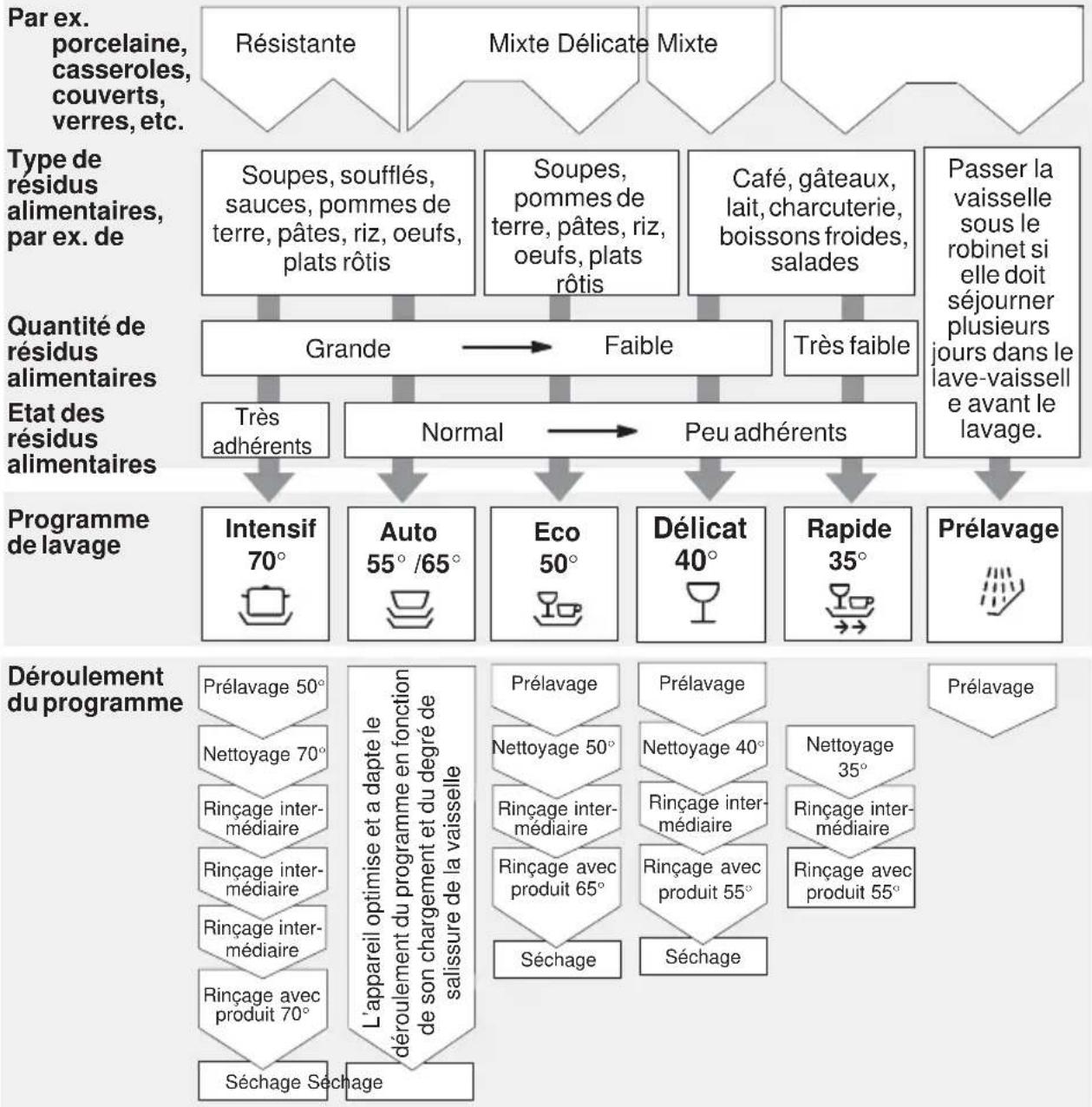

Tableau des programmes 59

nI Inhoud

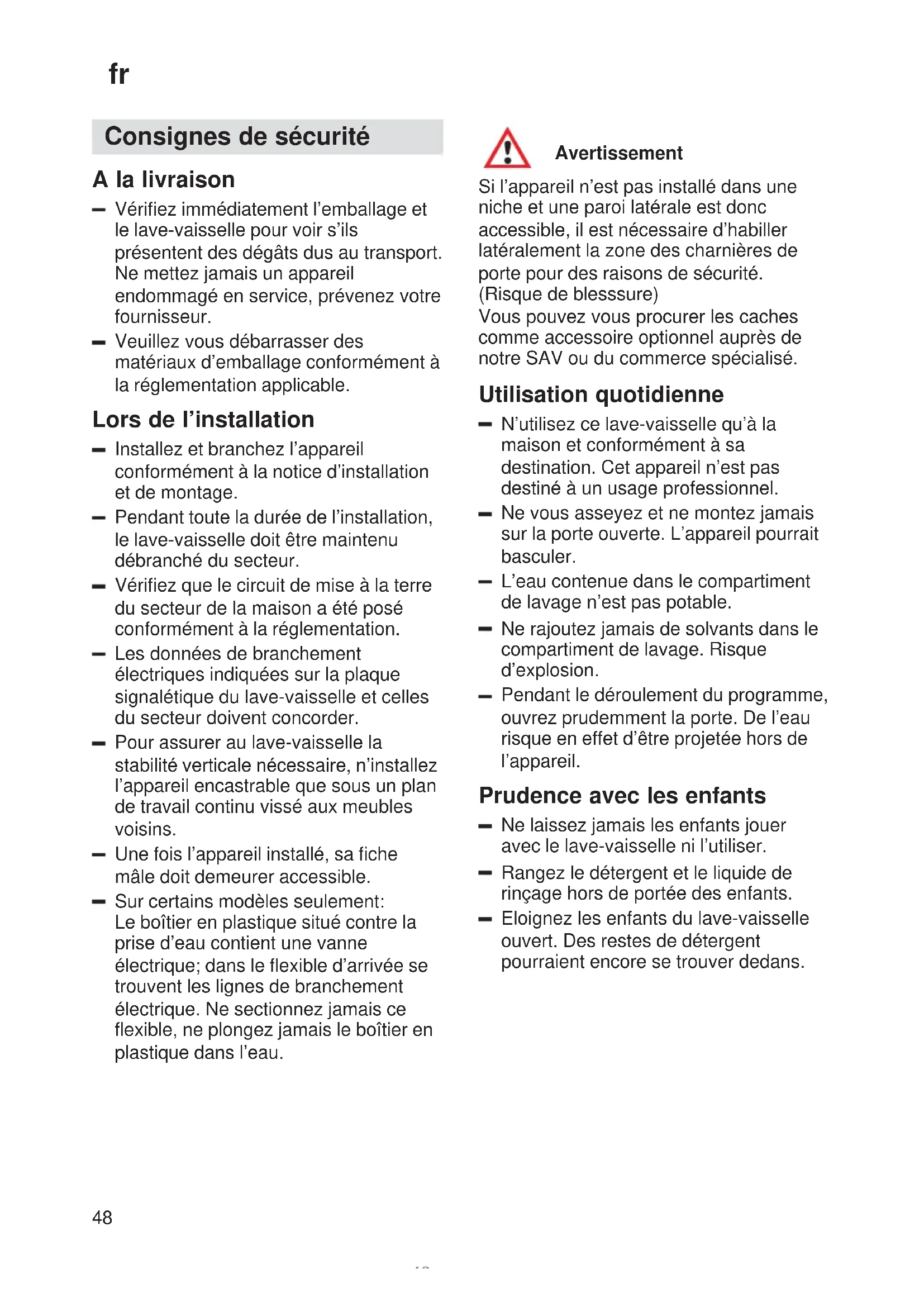

Consignes de sécurité

A la livraison

• Vérifiez immédiatement l'emballage et le lave-vaisselle pour voir s'ils représentent des dégats dus au transport. Ne mettez jamais un apparéil endommagé en service, prévenez votre fournisseur.
• Veuillez vous débarrasser des matériaux d'emballage conformément à la réglementation applicable.

Lors de l'installation

• Installez et branchez l'appareil conformément à la notice d'installation et de montage.
  Pendant toute la durée de l'installation, le lave-vaisselle doit être maintenu débranché du secteur.
• Vérifiez que le circuit de mise à la terre du secteur de la maison a été posé conformément à la réglementation.
• Les données de branchement électriques indiquées sur la plaque signalétique du lave-vaiselle et celles du secteur doivent concorder.
  Pour assurer au lave-vaisselle la stabilité verticale nécessaire, n'installé l'appareil encasirable que sous un plan de travail continu visse aux meubles voisins.
• Une fois l'appareil installé, sa fiche mâle doit demeurer accessible.
• Sur certains modèles seulement: Le boîtier en plastique situé contre la prise d'eau contient une vanne électrique; dans le flexible d'arrivée se trouvent les lignes de branchement électrique. Ne sectionné jamais ce flexible, ne plongez jamais le boîtier en plastique dans l'eau.

Avertissement

Si I'appareil n'est pas installé dans une niche et une paroi laterale est donc accessible, il est nécessaire d'habiller létéralement la zone des charnières de portepour des raisons de sécurité. (Risque de blessure)

VouspouvezyouprocuerrlescachescommeaccessoireoptionnelaupresdenotreSAVouducommercespecialised.

Utilisation quotidienne

N'utilisez ce lave-vaisselle qu'a la maison et conformément a sa destination. Cet apparéil n'est pas destiné à un usage professionnel.
- Ne vous asseyez et ne montez jamais sur la porte ouverte. L'appareil pourrait basculer.
L'eau contenue dans le compartment de lavage n'est pas potable.
- Ne rajoutez jamais de solvants dans le compartment de lavage. Risque d'explosion.
Pendant le déroulement du programme, ouvre prudèment la porte. De l'eau risque en effet d'être projetée hors de l'appareil.

Prudence avec les enfants

• Ne laissez jamais les enfants jouer avec le lave-vaisselle ni l'utiliser.
• Rangez le détergent et le liquide de rincege hors de portée des enfants.
  Eloignez les enfants du lave-vaisselle ouvert. Des restes de détergent pourraient encore se trouver dedans.

Sécurité-enfants*

* selon le modele

Examinez les croquis imprimés au revers de la couverture.

40 Enclencher la sécurité-enfants

(Touche d'ouverture de porte 6

41 Ouvrir la porte, sécurité-enfants enclenchée
42 Eteindre la sécurité-enfants

Si le lave-vaisselle est tombé en panne

• Les réparations et interventions ne pourront être effectues que par un spécialiste.
  Lors des réparations et interventions, voirlez à ce que le lave-vaisse soit débranché du secteur. Débranchez la fiche mâle du secteur ou coupez le disjoncteur/retirez le fusible. Pour débrancher, saisissez la fiche mâle et non pas le cable d'alimentation. Fermez le robinet d'eau.

Mise au rebut de l'appareil

Lorsque l'appareil a fini de servir, rendez-le immédiatement inutilisable pour exclore tout accident ultérieur. Débranche la fiche mâle, sectionnez le cable d'alimentation et rendez le système de fermeture de la porte inutilisable.
- Débarrasssez-vous de l'appareil en respectant la réglementation.

Avertissement

Des enfants pouraient s'enfermer dans l'appareil (risque d'asphyxie) ou se mettre dans d'autres situations.

C'est pourquoi: retirez la prise de secteur, coupez le cable de secteur et l'éliminez.

Détruirez la fermetre de la porte de sorte que le porte ne ferme plus.

Présentation de l'ordinateil

Les figures représentant le bandeau de l'appareil et l'intérieur de l'appareil se trouvent sur la dernière page-volet de la notice. Dépliez s.v.p. ce volet avant de poursuivre la lecture.

Bandeau de commande

1 Interrupteur principal
2 Départ différé
3 Indicateur numérique / Indicateur de déroulement de programme
4 Indicateur de manque de sel
5 Indicateur de manque de liquide de rinceage
6 Touche d'ouverture de porte
7 Touches de programmation
8 Fonctions supplémentaires

* selon le modele

fr

Compartment interieur de l'appareil

20 Panier à vaisse lsupérieur avec étagère
21 Panier supplémentaire a couverts pour le panier supérieur *
22 Bras rotatif supérieur
23 Bras rotatif inférieur
24 Réservoir à sel spécial, avec indicateur de manque de sel *

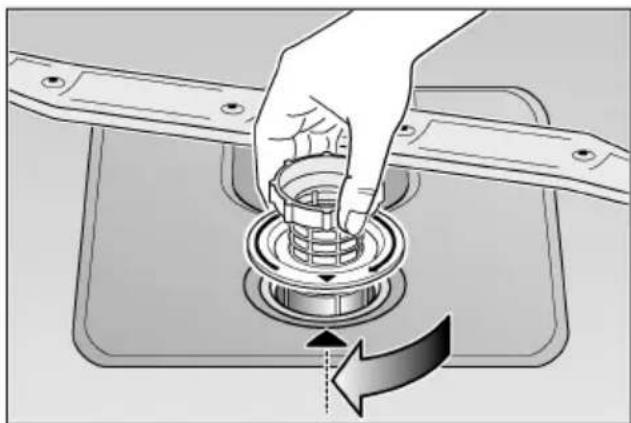

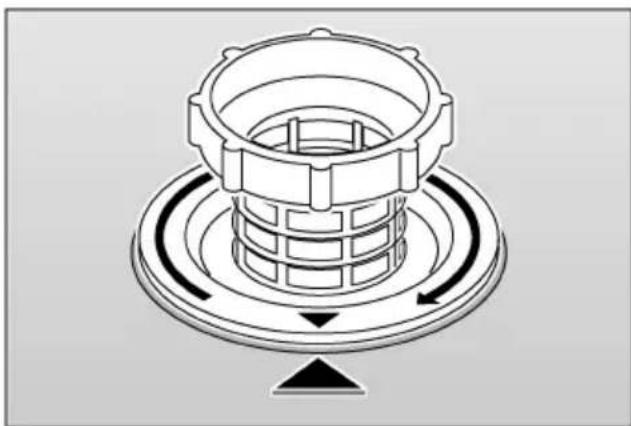

25 Filtres
Panier à couverts
Panier a vaisselle inférieur
28 Verrou de fermeture
29 Réservoir de liquide de rinceage avec indicateur de replissage du liquide
30 Compartiment à dédTangent

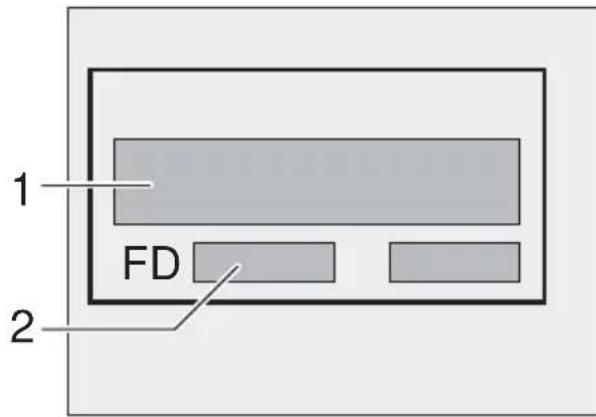

31 Plaque signalétique

• sur certains modèles seulement

Achats à réaliser lors de la première mise en service:

-Sel
- Detergent
Liquide de rençage

Utilisez exclusivement des produits appropriés aux lave-vaisse.

Installation d'adoucissage

Pour donner de bons résultats, votre lave-vaisselle a besoin d'eau adoucie, c'est-à-dire pauvre en calcaire, faute de quoi du tartre se déposera sur la vaisselle et sur les parois du compartment de lavage.

Si I'eau dépasse un certain degré de dureté, elle ne pourra être aménée au lave-vaisselle qu'après avoir été adoucie, c'est-à-dire détartrée.

Un sel spécial à verser dans le réservoir du lave-vaisselle permet d'adoucir l'eau.
Le réglage donc la quantité de sel requise dépend du degré de durété de l'eau de votre région.

Réglage de l'adoucisseur d'eau

(voir les consignes d'emploi sommaires)

Remplissage du sel spécial

Mode d'action du sel

Pendant le lavage, le sel est automatique-ment amené du réservoir de sel à l'adou-cisseur où il dissout le calcaire.

La pompe évacue cette solution calcaire hors du lave-vaisselle. Ensuite,

l'adoucisseur d'eau est de nouveau pres a receivevoir la charge de sel suivante.

La régénération ne se déroule correctement que si le sel s'est dissout dans l'eau.

Ouvrez le bouchon fileté du réservoir de sel 24.

Avant la première mise en service, versez environ 1 litre d'eau dans le réservoir de sel.

Introduisez l'entonneir (compris dans les fournitures) dans l'orifice de replissage.

Rajoutez du sel jusqu'à ce que le réservoir soit plein (1,5 kg maxi.). Le sel refoule l'eau qui déborde. Nettoyez ensuite les résidus de sel autour de l'orifice de remplissage puis refermez le réservoir en veillant à ne pas coincer le couvercle.

L'indicateur de remplissage de sel 4 sur le bandeau commence par s'allumer puis s'eteint au bout d'un moment une fois que la concentration en Sel est suffisamment elevated.

Remarque

Si la valeur de réglage est 0
vous n'avez pas de Sel à verser dans le réserveir étant donné que l'appareil n'en consomme pas. L'indicateur de replissage de sel est eteint. Si les valeurs de réglage sont comprises entre 1 et 7, il faut verser du sel dans le réserveir.

Mise en garde

Ne versez jamais le détergent dans le réservoir à sel spécial car vous risqueriez de détruire l'adoucisseur d'eau.

Indicateur de replissage du sel

Rajouter du sel des que l'indicateur de remplissage du sel 4 s allume sur le bandeau.

fr

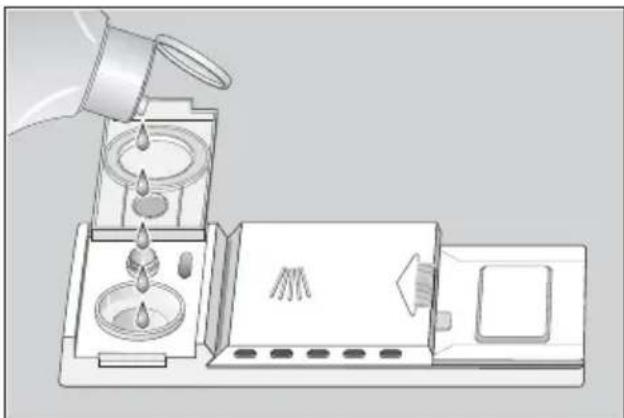

Remplissage du liquide de rençage

L'appareil en fonctionnement consomme du liquide de rincege pour que les verres etincellent et qu'il n'y ait aucune tache sur la vaisselle.

Ouvrez le couvercle du réservoir à liquide de rinceage [29]. Pour ce faire, appuyez sur la marque située sur le couvercle du compartment à liquide de rinceage et souvez simultanément le couvercle par la patte à cet effet.

• Versez le liquide de rincege par l'orifice de replissage jusqu'à ce que l'indicateur de replissage de liquide devienne nombre.
  Fermez le couvercle jusqu'à ce qu'il encoche audiblement.

Remarque

N'utilise que du liquide de rincege pour la vaisse.

Régler le dosage du liquide de rinceage

Vous pouvez régler en continu le dosage du liquide de rincege. A la fabrication, le doseur a été régle sur 4.

Ne modifies la position du régulateur de liquide de rincege que si des trainées ou des taches d'eau demeurent sur la vaisse. Dans le premier cas, reglez le régulateur dans le sens "-", dans le second cas, reglez-le dans le sens "+"".

Régulateur de liquide de rincege

Indicateur de replissage du liquide de rincege

Tant que cet indicateur situé dans le bandeau 5 (§elon le modele) ou contre l'orifice de replissage 29 reste nombre, c'est l'indice qu'il y a suffisamment de liquide de rincege.

Indicateur de manque de liquide de rincege

Vaissele inadequate

Nous déconseillons de laver au lave-vaisselle

Les pièces de couvert et de vaisselle en bois car elles se délavent et leur aspect se dénature avec le temps; les colles à bois qu'elles contiennent ne sont pas non plus adaptées aux températures régnant dans le lave-vaisselle. N'y lavez pas non plus les verres et vases à décorrs délicats, en particulier les pièces de vaisselle ancériennes impossibles à renouveler. Ces décorrs anciers n'ont pas été prévus pour le lave-vaisselle.

Autres pieces inadaptées: pieces en plastiques sensibles à l'eau très chaude, vaisselle en cuivre et en étain. Les décors en verre, les pieces en aluminium et en argent peuvent se décolorer et palir au lavage en lave-vaisselle. Certaines variétés de verre peuvent s'opacifier après quelques passages dans l'appareil. Par ailleurs, les matériaux très absorbants comme les éponges et serviettes ne sont pas lavables au lave-vaisselle.

Recommendation:

N'achetez désormais que de la vaisselle dont le fabricant confirme son déquation au lave-vaisselle.

Remarque:

Ne lavez jamais au lave-vaisselle les pieces de vaisselles salies par des cendres, de la cire, de laGRAISSSE MINÉRA ou de la peinture.

Verres et vaisselle endomagés

Causes:

Nature et processus de fabrication du verre.
Composition chimique du détergent.
- Température de l'eau et durée du programme sur le lave-vaisselle.

Recommendation:

Utilisez des verres et de la porcelain déclarés inalterabl au lave-vaisselle par son fabricant.
Utilisez un détergent dont l'emballage mentionne qu'il menage la vaisse. Consultez les fabricants de détergent.
- Sélectionnez un programme de courte durée et ayant la plus BASSE température possible.
Pour empêcher qu'ils s'endommagent, sortez les verres et les couverts du lave-vaissele le plus rapidement possible une fois le programme terminé.

Classement de la vaisse

Ranger la vaisse

Retirer manuellement les résidus alimentaires les plus grossiers.
Un prélavage sous l'eau courante est inutile.
Ranger la vaisse de telle sorte que

L'ouverture de tous les recipients (tasses, verres, casseroles, etc.) soit orientée vers le bas.
- Disposer les pieces convexes et concaves inclinées pour que l'eau puisse s'écouler.
- Elle soit en appui vertical sur et ne puisse pas se renverser.
- Elle ne gêne pas la rotation des deux bras pivotants.

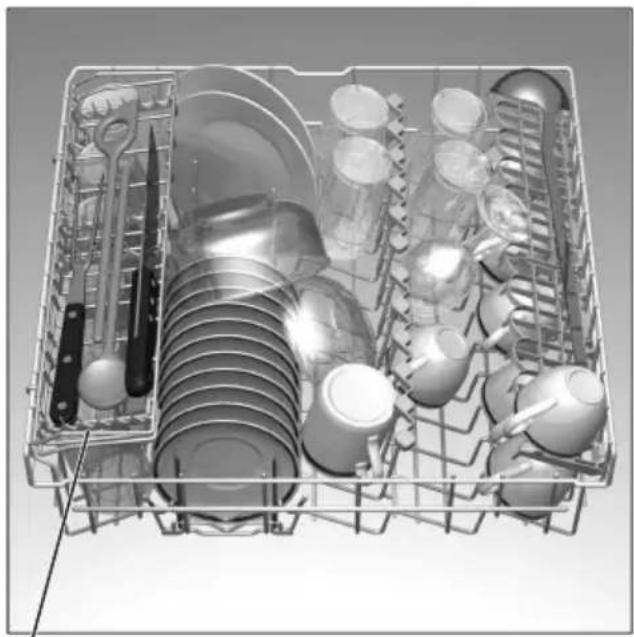

Tasses et verres

Panier à vaisselle supérieur 20

* selon le modele

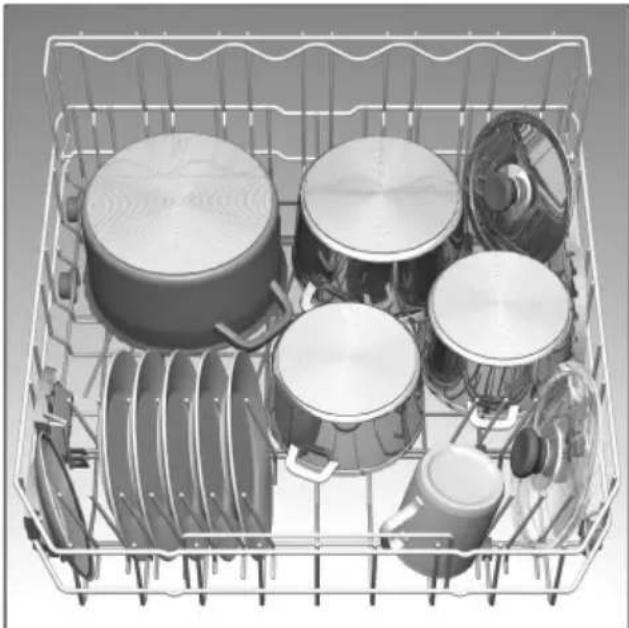

Casseroles

Panier à vaissele inférieur 27

Couverts

Rangez les couverts sans jamais les trier, les surfaces salies des couverts tournées vers le haut (attention avec les lames de couteaux). De laASFTE, le jet de lavage atteint moins les diverses pieces des couverts.

Pour éviter tout risque de blessure, rangez les pieces longues et pointues ainsi que les couteaux sur l'étagère (selon le modele) ou sur l'étagère à couteaux (envente comme accessoire).

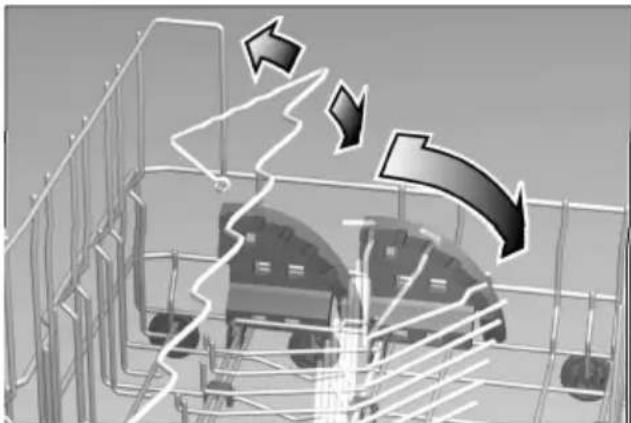

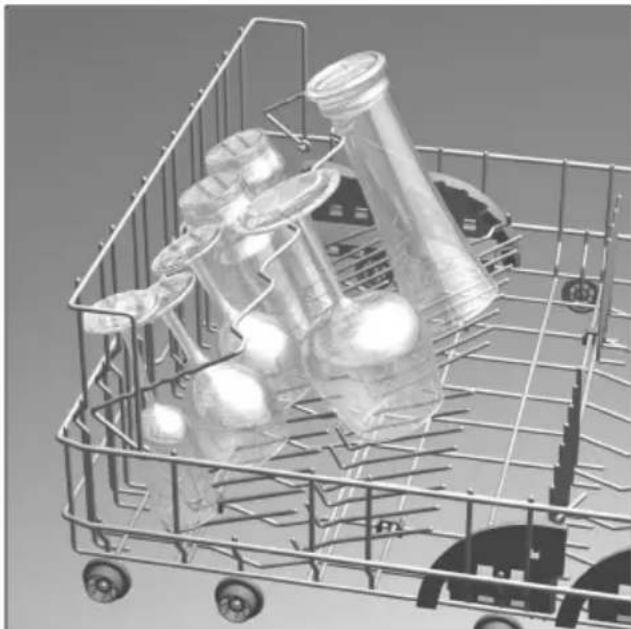

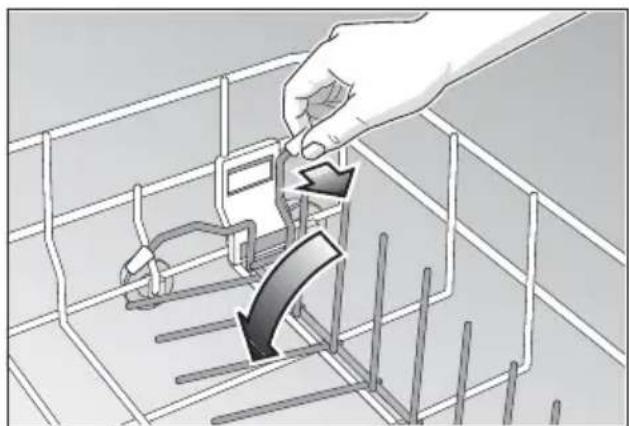

Tiges rabattables

• selon le modele Les tiges se rabattent pour facilitier le rangement des cassetoles et des grandsols.

Tête pulverisatrice pour plaque à pâtisserie *

* selon le modele

Examinez les croquis imprimés au revers de la couverture.

Vous pouvez nettoyer les grandes plaques à l'aide de cette tete pulvérisatrice. Dans ce but, retirez le panier supérieur et installez la tete pulvérisatrice comme le montre le dessin. Afin que le jet puisse atteindre toutes les pieces, veuillez ranger les plaques à pâtisserie comme le montre la figure (4 plaques à pâtisserie et 2 grilles maxi.).

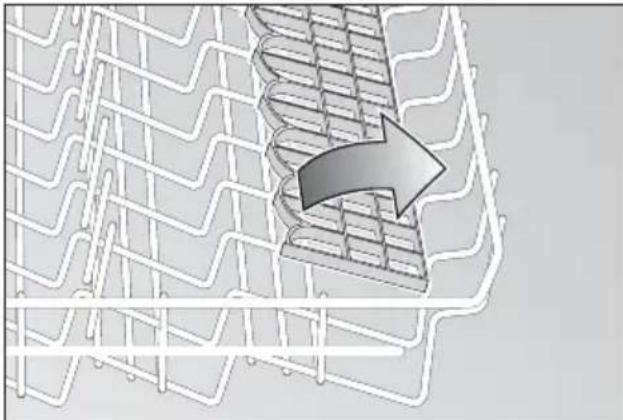

L'étagère *

• sur certains modèles seulement Appuyez les verres hauts et les verres à pied contre le bord de l'étagère, pas contre la vaisselle.

Les pieces longues tels que les couverts de service et à salute, les grandes cuillères ou les couteaux se rangent sur l'étagère pour ne pas empêcher la rotation du bras pivotant. Vous pouvez faire basculer l'étagère dans les deux sens.

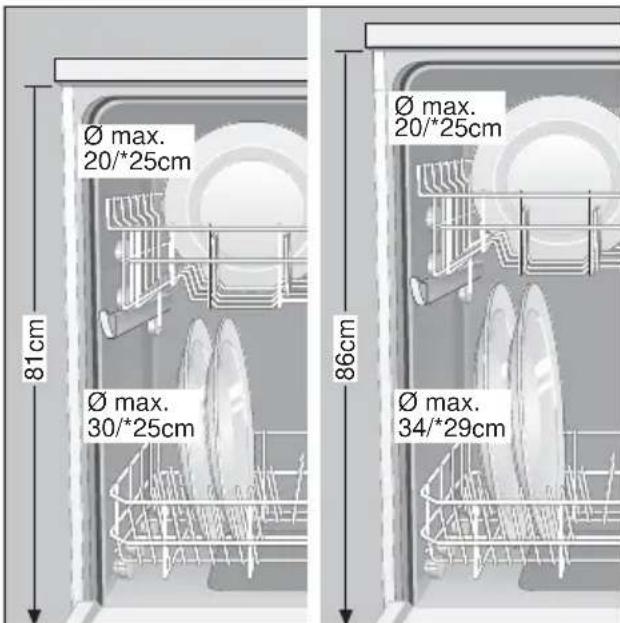

Modifier la hauteur des paniers*

• sur certains modèles seulement

Selon le besoin, le panier à vaisselle supérieur se regle en hauteur. Vous avez ainsi davantage de place pour ranger de la vaisselle haute dans le panier supérieur ou inférieur.

En fonction de l'agencement du panier à vaisselle supérieur Equipant le modele de votre apparéil, suivez l'une des deux procédures ci-après :

fr

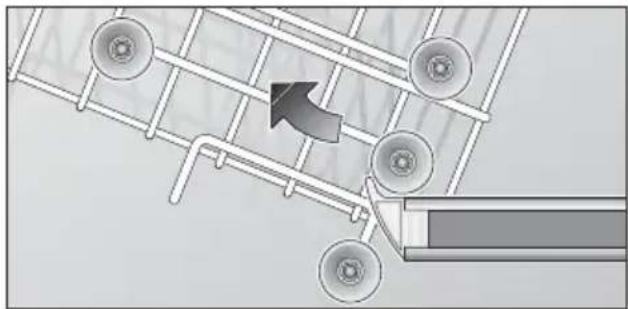

Panier à vaisselle supérieur avec des paires de roulettes en haut et en bas

Retirez le panier supérieur du lave-vaisselle.
- Enlevez le panier supérieur puis suspendez-le a nouveau par les roulettes supérieures et inférieures.

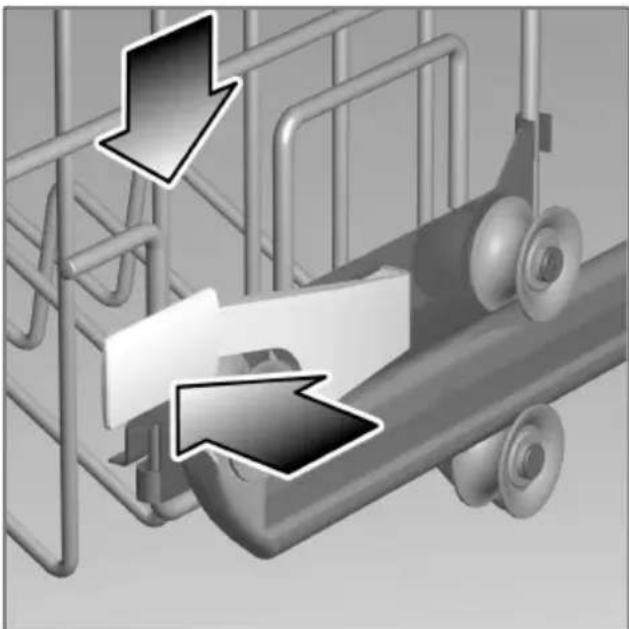

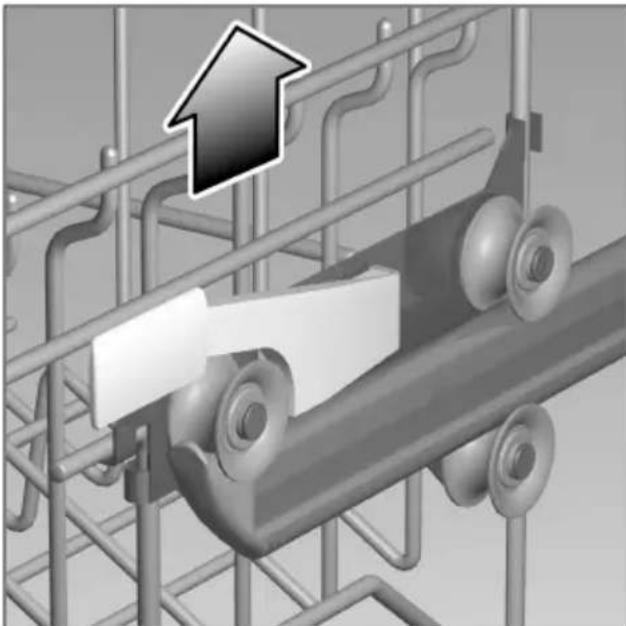

Panier à vaisselle supérieur avec manettes laterales (Rackmatic)

Retirez le panier supérieur du lave-vaisselle.

Pour l'abaisser, appuyez vers l'intérieur sur l'une puis sur l'autre manette se trouvant sur les cots externes gauche et droit du panier. Avec une main, tenez à chaque fois fermement le panier par le bord lateral supérieur. Ce faisant, vous évitez que le panier tombe brusquement (et endommage eventuèlement la vaisselle).

Remarques concernant le détergent

Votre lave-vaisselle permet d'utiliser les détergents de marque en vente dans le commerce, liquides, en poudre ou encore sous forme de PASTILLES. N'utilise jamais de liquide pour la vaisselle à la main.

Trois types de détergents sont actuèlement en vente sur le marché:

1. Detergents phosphatés et chlorés
2. Detergents phosphatés non chlorés
3. Detergents non phosphatés et non chlorés

Si vous utilisez un dédTangent sans phosphate et si l'eau de votre région est dure, des dépôts risquent plus facilement de se former sur la vaissele et les parois du recipient. Pour y remedier, ajoutez plus de dédTangent.

Les détergents non chlorés ont un moindre effet blanchissant. Le brunissement par le thé ou les décolorations de pieces en plastique risquent d'être plus importants.

Poury remedier:

• Utilisez un programme de lavage plus puissant ou
• Ajoutez plus de détergent ou
• Utilisez un dédTangent au chlore.

Une mention sur le paquet de détergent indique si ce dernier est adapté à la vaisselle en argent.

Si vous avez des renseignements à demander au sujet des déterments, nous conseillons de vous adresser aux services-conseils des fabricants.

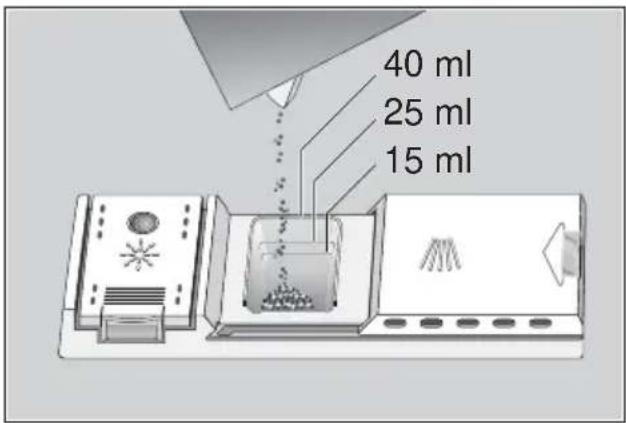

Compartment à détermagent avec graduation

La graduation visible dans le compartment à détergent vous aide à verser la bonne quantité de détergent. Jusqu'au trait inférieur, le compartment a une contenance de 15 ml, et de 25 ml jusqu'àu train median. Le compartment plein contient 40 ml.

Remarque:

Si le compartment est encore fermé, actionnez le verrou de fermeture pour l'ouvrir.

Remplir de détergent

• Verser le dédTangent dans le compartment 30.

Pour doser correctement le détergent, veuillez respecter les consignes du fabricant imprimées sur le paquet.

Si vous choisissez le programme «Intensif», versez env. 10 à 15 ml de dédTangent sur la porte de l'appareil.

Conseil-economie

Si vous vaisselle est peu sale,
vous pouvez diminuer la
quantité de dédTangent indiquée.

• Refermez le couvercle du compartment à détergent. Dans ce but (1), faites couilisser son couvercle et (2), en fin de course, appuyez légarement dessus. Le cliquetis de la fermetre doit bien se faire entendre.

Si vous utilisez du detergent en pastilles, placez-les aux endroits recommendés sur leur paquet (par ex. dans le panier à couverts, dans le compartment à detergent, etc.). En cas d'utilisation de detergent sous forme de pastilles, veillez à ce que le couvercle du compartment à detergent soit refermé.

ATTENTION! INDICATION IMPORTANTE POUR L'UTILISATION DE PRODUITS DE LAVAGE COMBINES

Si vous utilisez des produits de lavage combinés qui suppriment l'emploi p.ex. de liquides de rincege ou de sel, veuillez respecter les indications importantes suivantes:

• Certains produits avec produit de rincege intégré ne produitent leur effet optimal que lors de certains programmes.
• En cas d'appareils avec des programmes automatiques, de tels produits ne produit tenduvent pas l'effet youlu.
• Des produits supprimant l'utilisation de Sel regénérant ne sont utilisables qu'à l'intérieur d'une certaine plage de durété de l'eau.
• Si vous désirez utiliser ces produits combinés, veuillez dire attentivement leur mode d'emploi ou les indications eventuelles sur l'emballage!

En cas de doute, adresse-vous au fabricant du produit de lavage, en particulier en cas de:

-VAisselle trés mouillée à la fin du programme.
traces de calcaire sur la vaisse.

En cas de réclamations directement liées à l'utilisation de ces produits, nous déclinons toute garantie!

Tableau des programmes

Dans ce tableau récapitulatif figure le nombre maximum possible de programmes. Pour connaître exactement les programmes offerts par votre apparéil, reportez-vous à son bandeau de commande.

Type de vaisseille

Sélection du programme

Le type de vaisselle, la quantité et l'état des résidus alimentaires vous permettent, en consultant le tableau des programmes, de déterminer celui dont vous avez besoin.

Les données de programme correspondantes sont indiquées dans la notice d'utilisation succincte.

Laver la vaisselle

Conseil-economie

Si le lave-vaisselle est peu charge, le programme immédiatement inférieur suffit bien souvent.

Données de programme

Les données de programme énoncées ci-après se référent à des conditions normales.

Les paramètres suivants:

• Quantités variables de vaisselle
• Température d'arrivée de l'eau
• Pression dans les conduites d'eau
• Température ambiente
• Variations de la tension secteur
• Et les tolérances propres au lave-vaisselle (par ex. la température, la quantité d'eau...)

peuvent provoquer des déviations assez importantes.

La consommation d'eau se refere a une durée de l'eau reglee sur 4.

Aquasensor

L'Aquasensor est un dispositif optique mesurant la turbidite de l'eau de rinçage. Un barrageq photo-electrique permet de détecter le salissement de l'eau par des restes d'aliments decollés, par ex. oeufs, matiere grasse, flocons d'avoine.

L'Aquasensor s'active dans tous les programmes prévoyant un prérincage. Si à la fin du prérincage l'eau est encore «propre», elle servira au lavage de la vaisselle qui s'ensuit. Si cette eau est assez sale, l'appareil la vidange et la remplace par de l'eau propre. Cette technique permet de réduire la consommation d'eau de 4 litres environ lorsque la vaisselle est relativement peu sale.

Enclenchement de l'appareil

• Enclenchez l'appareil 1.
  Les voyants du dernier programme sélectionné s'allument.
  Le programme se déroule sauf si vous appuyez sur une autre touche de programmation 7.
  Le programme se met automatique en marche.

Fin du programme

Le programme est terminé une fois qu'un apparaît à l'indicateur chiffré 3.

Eteindre l'appareil

Quelques minutes après la fin du programme:

Eteignez l'appareil 1.
Fermez le robinet d'eau (opération inutile en présence d'une vanne Aquastop).
Retirez la vaisse une fois qu'elle a refroidi.

Interruption du programme

Eteignez I'appareil 1.
Levoyant lumineux s'eteint,le programme restemémorisé.
Si le lave-vaisselle est raccordé à l'eau chaude ou s'il a déjà chauffé et que vous avez ouvert la porte, laissez-la d'abord entrebaillée quelques minutes puis refermez-la.

Si vous ne le faites pas, elle risque de s'ouvrir toute seule sous l'effet de la dilatation.

Pour poursuivre le déroulement du programme, réenclenchez l'appareil.

Sélection de l'heure

Vouspouvezretarderle demarrageduprogramme de 19 heures maxi.,parpasd'uneheure.

— Enclenchez l'appareil.
Appuyez immediatement sur la touche de selection de l'heure 2. L'indicateur numérique revient sur
- Appuyez sur la touche de seLECTION de l'heure jusqu'à ce que l'heure désirée s'affiche.
Pour effacer l'heure selectionnee, appuyez sur la touche de selection de l'heure autant de fois que nécessaire pour ramener l'indicateur chiffre sur Oh. Vous pouvez modifier le programme selectionné tant qu'il n'a pas demarré.

Indicateur de la durée de marche restante

Indicateur de la durée de marche restante L'indicateur de la durée de marche restante se règle automatiquement. En début de programme, il indique la durée approximative du programme. Cette valeur dépend de la durée du programme précédemment sélectionné ou, s'il s'agit de la première utilisation, de la durée du programme sélectionné lors de l'essay en usine. Pendant le déroulement du programme, l'indicateur donne la durée restant avant la fin du programme. L'indicateur rectifie la durée restante en fonction de la température d'arrivée d'eau et la quantité de vaisse.

Sechage intensif

Si vous activez la fonction « Séchage intensif», la température plus élevée pendant la phase de rincege avec produit à la vaisselle de secher encore mistréux.

Appuyez sur la touche de programmation A maintenez-la enfoncée puis enclenchez le lave-vaisselle 1.
- Relâchéz les deux touches. A l'indicateur numérique [3 c]ignote un (marche) ou un (a)ét).
- Pour modifier le réglage, appuyez sur la touche A.
Eteignez l'appareil 1;Ie réglage resté en mémoire.

Abandonner le programme (Reset)

• Seulement apparéil enclenché: Appuyez simultanément sur les touches A et C pendant 3 secondes environ. L'indicateur chiffré affiche
  Fermez la porte.
  Le programme se déroule pendant 1 minute environ.
  Eteindre l'appareil 1 une fois le programme executé.
• Fermer le compartmenté à détergent 30.

Pour faire redémarrer l'appareil, enclenchez l'interrupteur principal 1 puis sélectionnez le programme désire.

Changement de programme

Une fois que vous avez enclenché l'appareil, vous disposez de 2 minu pour changer de programme.

Si vous voulez changer de programme par la suite, l'appareil exécuté jusqu'à la fin les programmes qu'il avait commencés (par ex. Lavage).

Le nouveau temps restant affiché se compose du temps qui restait au segment de programme précédent et du temps restant au nouveau programme sélectionné.

fr

Fonctions supplémentaires

* selon le modele

Trempage

Le programme supplémentaire Trempage se déroule avant le programme principal. Ce programme supplémentaire permet demettre à tremper et prélaver, dans le panier inférieur, les recipients de cuisson comme par ex. les casseroles, jattes, etc. Si vous voulez que le trempage ait lieu, vousdezceappuyer sur la touche «Trempage»avant le demarrage duprogramme.Nous recommandons derajouter 5gde détergent sur la porte.

Lavage rapide

Le fait d'appuyer sur la touche «Rapide» raccourcit les temps de lavage et les phases de séchage. Le lavage rapide réduit l'intensité du lavage et du séchage.

Lavage仅仅 en panier supérieur *

Si vous n'avez que peu de vaisselle à laver dans le panier supérieur (par ex. des verres, tasses, assiettes), enclenchez la fonction «Lavage en panier supérieur». Le panier inférieur doit être vide. Pour laver la vaisselle, versez dans le compartment une quantité de détergent moindre que celle recommandée sur le paquet pour une pleine machine.

Lavage essentially en panier inférieur *

Si vous n'avez que peu de vaissele à laver dans le panier inférieur (par ex. des verres, tasses, assiettes), enclenchez la fonction «Lavage en panier inférieur». Le panier supérieur doit être vide. Pour laver la vaissele, versez dans le compartment une quantité de détergent moindre que cette recommandée sur le paquet pour une pleine machine.

Nettoyage et entretien

Un contrôle et un entretien régulier de votre machine aideront à anticiper les pannes. Vous economiserez de l'argent et de l'envervement. Pour cette raison, examinez de temps en temps soignement l'intérieur de votre lave-vaisselle.

Etat général de l'appareil

• Vérifiez si le compartment de lavage présente des dépôts de graisse et de tartre.
  Si vous trouvez de tels dépôts:
• Lavez la machine à fond avec du dédTergent.

Sel spécial

Contrôlez l'indicateur de remplissage de sel 4. $i nécessaire, rajoutez du sel.

Liquide de rinceage

Sur le bandeau, vérifie l'indicateur 5 de replissage du liquide de rincege et le niveau de ce liquide dans son réservoir Rajoutez-en le cas échéant.

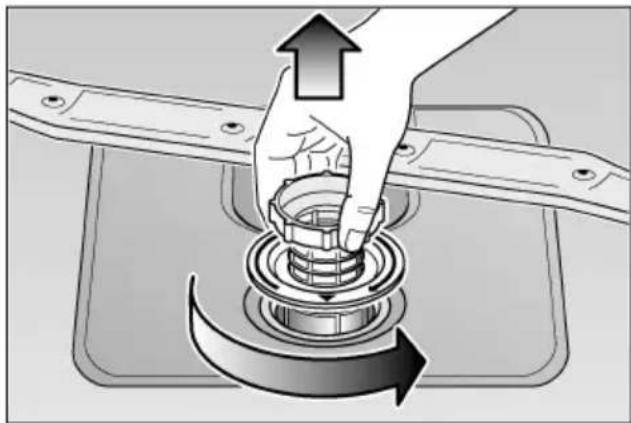

Filtres

Les filtres 25 retiennent les impuretés grossières en suspension dans l'eau de vaisselle et les empêchent d'entrée dans la pompe. Ces impuretés peuvent occasionnellement boucher les filtres.

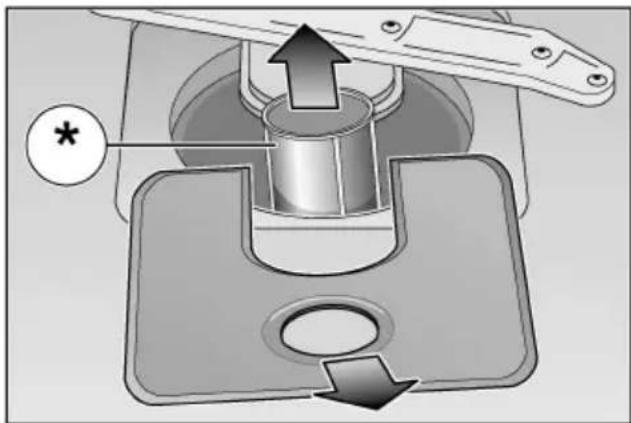

Le système de filtration se compose d'un cylindre filtrant, d'un microfiltre plat et, suivant le type d'appareil, d'un microfiltre supplémentaire (^*) .

• ÀpRES chaque lavage, vérifier si des résidus se sont déposés sur les filtres.
• Àprous avoir dévisse le cylindre, vous pouvez extraire le système de filtration. Retirrez les résidus puis nettoyez les filtres sous l'eau du robinet.

Au remontage:
mettre le système de filtration en place.
puis le visser a fond avec le cylindre filtrant.

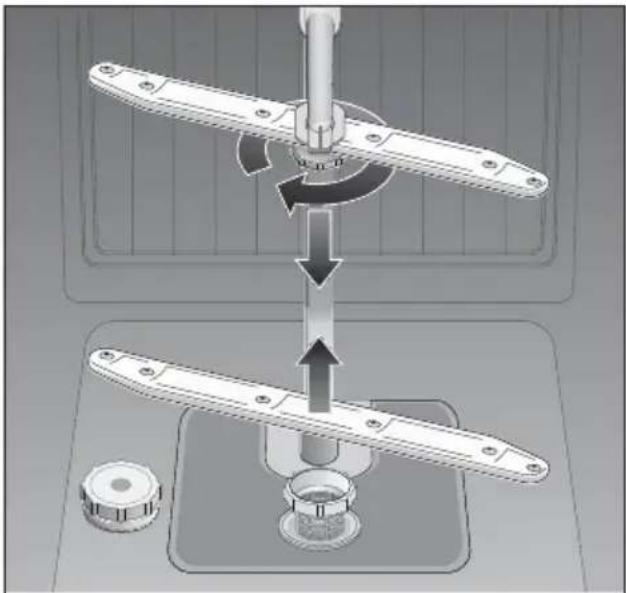

Bras pivotants

Le tartre et les impuretés en suspension dans l'eau de vaisselle peuvent boucher les buses; les dépôts risquent, eux, de bloquer les bras pivotants 22 et 23.

• Vérifiez si des résidus alimentaires bouchent les buses de sortie des bras pivotants.
  Le cas échéant, soulevez le bras rotatif inférieur 23.
• Dévissez le bras rotatif supérieur [22.]
  Nettoyez les bras rotatif sous l'eau du robinet.
• Faites réencranter le bras rotatif inférieur et revissez le bras rotatif supérieur.

Bras pivotants

fr

Detection des pannes

Remédier soi-même aux petites pannes

L'expérience montre que la plupart des dérangements survenant à l'utilisation quotidien peuvent être supprimés sans avoir à appeler le service après-vente. Ceci économique évidemment des frais et remetrapidement l'ordinateil en bon fonctionnement. Le récapitatulatif ci-après vous aidera à couver les causes des dérangements.

Dérangements

… à l'enclement

L'appareil ne démarre pas

Fusibles de la maison grillés.
Fiche male de l'appareil debranche de la prise secteur.
- Porte de l'appareil incorrectly fermée.
Robinet d'eau pas ouvert.

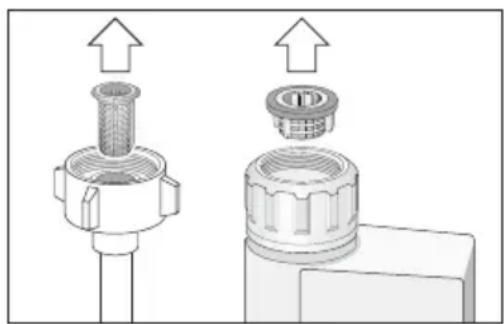

Filtre du flexible d'arrivée d'eau bouché. Le crible se trouve sur le raccord de l'Aquastop et du flexible d'arrivée d'eau.

Attention

Souvenez-vous en: les réparations ne doivent être effectuees que par un spécialiste. Des réparations in expertes s'assortissent d'un risque de dégats considérables et peuvent mettre en danger la vie de l'utilisateur.

... sur l'appareil

Le bras pivotant inférieur tourne difficilement

• Bras bloqué par des couverts ou par des résidus alimentaires.

Le couvercle du compartment à détergent refuse de se fermer

• Compartiment de dosage excessivement rempli.
• Mécanisme bloqué par des restes de dénergent collés.

- Les voyants de contrôle ne s'eteignent pas après le lavage

• Interrupteur principal encore enclenché.

- Àprous le lavage, des restes de détermagent collent dans le réservoir de dosage

Le réservoir de dosage était mouillé au moment où vous l'avez rempli. Ne versez le détergent que dans le réservoir sec.

L'eau ne s'écoule pas à l'égout en fin de programme

• Flexible de vidange bouché ou plié.
  Pompe de vidange bloquée.
• Les filtres sont bouchés.
  Le programme n'est pas encore terminé. Attendez la fin du programme (l'indicateur est sur 0).
  Effectuez la fonction «Reset».

... lors du lavage

Production inhabituelle de mousse

• Présence de liquide pour la vaisseille dans le dispositif de dosage du liquide de rinceage.
  Du produit de rinceage repandu peut conduire à une formation excessive de mousse lors du processus de rinceage suivant, c'est pourquoi enlevez le produit de rinceage repandu avec un chiffon.

L'appareil s'arrêtependant le lavage

Coupure de courant.
Alimentation en eau coupée.

• Bruits de percussion pendant le lavage

Le bras pivotant percute des pieces de la vaisse.

• Cliquetis pendant le lavage

• Pièces de vaisselle incorrectement rangiées.

• Les vannes de replissage émettent un bruit de claquement

• Ceci est du au trace de la conduite d'eau domestique et n'influe aucunement sur le fonctionnement de la machine. Aucun remede possible.

... vaisse mal lavée

• Des résidus alimentaires adherent contre la vaisselle

Vaiselle mal rangee, les jets d'eau n'ont pas pu atteindre ses surfaces.
Panier excessivement rempli de vaisselle.
- Les pieces de vaissele se touchent.
- Vous n'avez pas assez mis de détergent.
- Vous avez besoin un programme de lavage pas assez puissant.
Une piece de vaisselle a empêché la rotation du bras pivotant.
- Des résidus alimentaires obstruents les buses du bras pivotant.
- Les filtres sont bouchés.
- Filtres incorrectement installés.
Pompe de vidange bloquée.

• Les pieces en plastique se décolorent

• Vous n'avez pas versé assez de détergent.
  Le dédTergent a un effet blanchissant insuffisant. Utilisez un dédTergent avec agent de blanchiment chloré.

• Des taches en partie blanches demeurent sur la vaisselle. Les verres ont un voile laiteux

• Vous n'avez pas versé assez de dédTangent.

• Quantité de liquide de rincege régée trop faible.
• Vous n'avez pas versé de Sel spécial dans l'appareil bien que I'eau soit très dure.
  L'adoucisseur d'eau est regle trop bas.
• Vous n'avez pas correctement visse le couvercle du réservoir de sel.
  Si vous avez utilise un dédTergent sans phosphate, essayez-en au phosphate.

La vaisse ne sèche pas

• Vous avez besoin un programme sans sechage.
• Vous avez regle le liquide de rincege sur une trop faible quantite.
• Vous avez sorti la vaissele trop tôt.

Les verres nétincellent pas

• Vous avez regle le liquide de rincege sur une trop faible quantite.

fr

• Les traces de thé ou de rouge à levres ne sont pas complètement parties

Le dédTergent a un effet blanchissant insuffisant.
- Température de lavage régée trop basse.

• Traces de rouille sur les couverts

Couverts imparfaitement inoxydables.
Teneur en sel de I'eau de lavage excessive.

Couvercle du réservoir de sel pas visse à fond.
- Vous avez repandu trop de sel lors du remplissage de son réservoir.

Les verres prennant un voile opaque et se decolorent. Les revêtements indésirables refusent de partir

• Vous avez verse un dédTangent inapproprié.

• Ces verres ne sont pas lavables au lave-vaisse.

• Les verres et les couverts représentent des stries, les verres prènnant un aspect métallique

Le dosage du liquide de rincege est regle trop elevated.

Appeler le service après-vente

Si vous ne parvenez pas à supprimer la panne, veuillez vous adresser au service après-vente. Vous trouvez z'adresse et le numero de téléphone du service après-vente dans le repertoire d'agences du SAV ou dans l'annuaire. Lors de votre appel, veuillez indiquer le numero de l'appareil (1) et son numero FD (2). Tous deux se trouvent sur la plaque signalétique située contre la porte de l'appareil.

Attention

Nous vous rappelons qu'en cas de mauvaise utilisation ou d'un des dérangements décrits, la visite d'un technicien du SAV n'est pas gratuite, même pendant la période de garantie.

Remarques

Remarque concernant la mise au rebut

Les apparèils usages ne sont pas des déchets dénués de valeur. Une mise au rebut respectue de l'environnement permet de récapérer de précieuses matières premières.

Lorsque l'ancien apparéil a fini de servir, débranche sa fiche mâle de la prise de courant, sectionnez son cable d'alimentation puis retirez-le avec la fiche. Détruisez la serrure de la porte. Vous éviterez ainsi que les enfants ne s'enferment accidentellement à l'intérieur de l' apparéil et risquent leur vie.

Pour vous parvenir, cet apparéil a été conditionné dans un emballage destiné à le protégger. Tous les matériaux constitutifs de l'emballage sont compatibles avec l'environnement et recyclables.

Aidez-nous à éliminer l'emballage dans le respect de l'environnement.

Ne laissez pas les enfants jouer avec l'emballage et les pieces qui le constituent. Ils risquent de sétouffer dans les cartons pliants et les feuilles plastiques.

Pour obtenir les coordonnées du centre de recyclage ou rapporter l'ancien apparéil et l'emballage, veuillez consulterer votre revendeur ou l'administration de votre municipalité.

Remarques pour des essais comparatifs

Sur la feuille supplémentaire "Remarques pour des essais comparatifs" vous trouvrez les conditions pour les essais comparatifs. Les valeurs de consommation pour les programmes correspondants figurent dans la notice d'utilisation succincte.

Généralités

• Les apparèils intégrés installés sous un plan de travail doivent être protégés du renversement, par exemple en les vissant au mur ou en les installant sous un plan de travail continu visse aux meubles voisins.
• Version pour la Suisse seulement: l'appareil s'encastre simplement entre les parois en bois ou en plastique constitutives d'une cuisine intégrée. Si l'appareil n'est pas relié au secteur par une fiche mâle, il faut, pour satisfaire aux prescriptions de sécurité en vigueur, installer côté secteur un dispositif de coupure tous pôles représentant une ouverture d'au moins 3 mm entre contacts.

fr

Installation

Pour que le lave-vaisselle fonctionne correctement, il faut qu'il soit installé dans les règles de l'art. Les paramètres des réseaux d'alimentation et d'évacuation de l'eau ainsi que ceux du secteur électrique doivent concorder avec les critères exigés par l'appareil. Ces critères sont enoncés aux paragraphs suivants ainsi que dans les notices de montage.

Lors du montage, veuillez respecter la chronologie des opérations suivantes:

• Vérifiez l'appareil à la livraison
  -Installez-le
  Raccordez l'appareil à l'égout
  Raccordez l'appareil à l'eau potable
  Raccordez l'appareil au secteur.

Livraison

A la fabrication, votre lave-vaisselle a fait l'objet d'un contrôle fonctionnel complet confirmant son fonctionnement impeccable. De petites taches d'eau sont restées de ce contrôle. Elles disparaisent au premier lavage.

Installation

Pour connaître les cotes d'encombrement du lave-linge, referez-vous à la notice de montage. À l'aide de ses pieds régables, ajustez son horizontalité. Veillez à ce que l'appareil n'oscille pas sur ses pieds.

Raccordement à l'égout

La notice de montage spécifique les étapes de raccordement nécessaires. Monter le cas échéant un siphon avec manchon d'écoulement. A l'aide des pieces accompagnant le lave-linge, raccordez l'appareil au manchon d'écoulement du siphon.

Raccordement à l'eau potable

Raccordez le lave-linge au robinet d'eau à l'aide des pieces fournies avec l'appareil et conformément à la notice de montage.

Pression de l'eau:

0,5 bar minimum, 10 bars maximum. Si la pression du réseau dépasse 10 bars, intercalez un détendeur.

Débit d'arrivée d'eau:

10 litres/minute minimum.

Température de l'eau:

Utilisez de préférence de l'eau froide. L'eau chaude ne doit pas dépasser 60^ maxi. à l'arrivée.

Raccordement electrique

Raccordez l'appareil uniquement à une prise à contacts de terre conforme, branchée sur du courant alternatif 230 V. La plaque signalétique [31] ndique le type de fusible requis.

La prise de courant doit se trouver a proximé du lave-vaisselle.

En cas d'utilisation d'un disjoncteur différentiel, n'utiliser qu'un type arborant le label Aseul un disjoncteur de ce type garantit sa conformite à la reglementation en vigueur.

Démontage

Respecter impératifement l'ordre de démontage suivant: tout d'abord, débranchez complètement l'appareil du secteur.

Débranche la fiche mâle de la prise de courant.

Fermez l'arrivée d'eau.

Débranche les flexibles d'écoulement et d'arrivée d'eau.

Retirez les vis de fixation se trouvant sous le plan de travail. Le cas échéant, démontez la plinthe.

Tirez l'appareil vers vous et faites suivre prudemment le flexible pour qu'il ne se coince pas.

Transport

Videz le lave-vaisselle. Fixez les pieces mobiles. Transportez toujours l'appareil à la verticale.

• Si vous couchez l'appareil, l'eau résiduelle peut pénétre dans les organes de commande et perturber ultérieurement le déroulement des programmes.
• Pour vider l'appareil, procédez comme suit:

Ouvrez le robinet d'eau.
- Enclenchez l'appareil.
- Sélectionner le programme B. A l'indicateur numérique, la durée s'affiche en minutes.
Fermez la porte.
- Attendez 4 minutes environ.
- Appuyez simultanément sur les touches et pour terminer le programme.
A l'indicateur numérique, la durée revient à 0
- Attendez une minute de plus puis éteignez l'appareil.
Fermez le robinet d'eau.

Précautions contre le gel

Si vous placez l'appareil dans une piece où il risque de geler (par ex. dans une résidence secondaire), videz-le entierement (voir Transport).

Fermez le robinet d'eau, débranche le flexible d'arrivée d'eau puis laissez s'écouler l'eau qu'il contenait.

Pour soulever le panier, saisissez-le par le bord lateral supérieur, puis tirez-le vers le haut.
- Avant de remettre le palier en place, assurez-vous que les deux cots se trouvent à la même hauteur. Dans le cas contraire, vous ne pourrez pas fermer la porte de l'appareil et la circulation de l'eau ne pourra pasmettre en mouvement le bras d'aspersion supérieur.

Afwasmiddelen

Attentie
