MODE D'EMPLOI WTW7000DW WHIRLPOOL

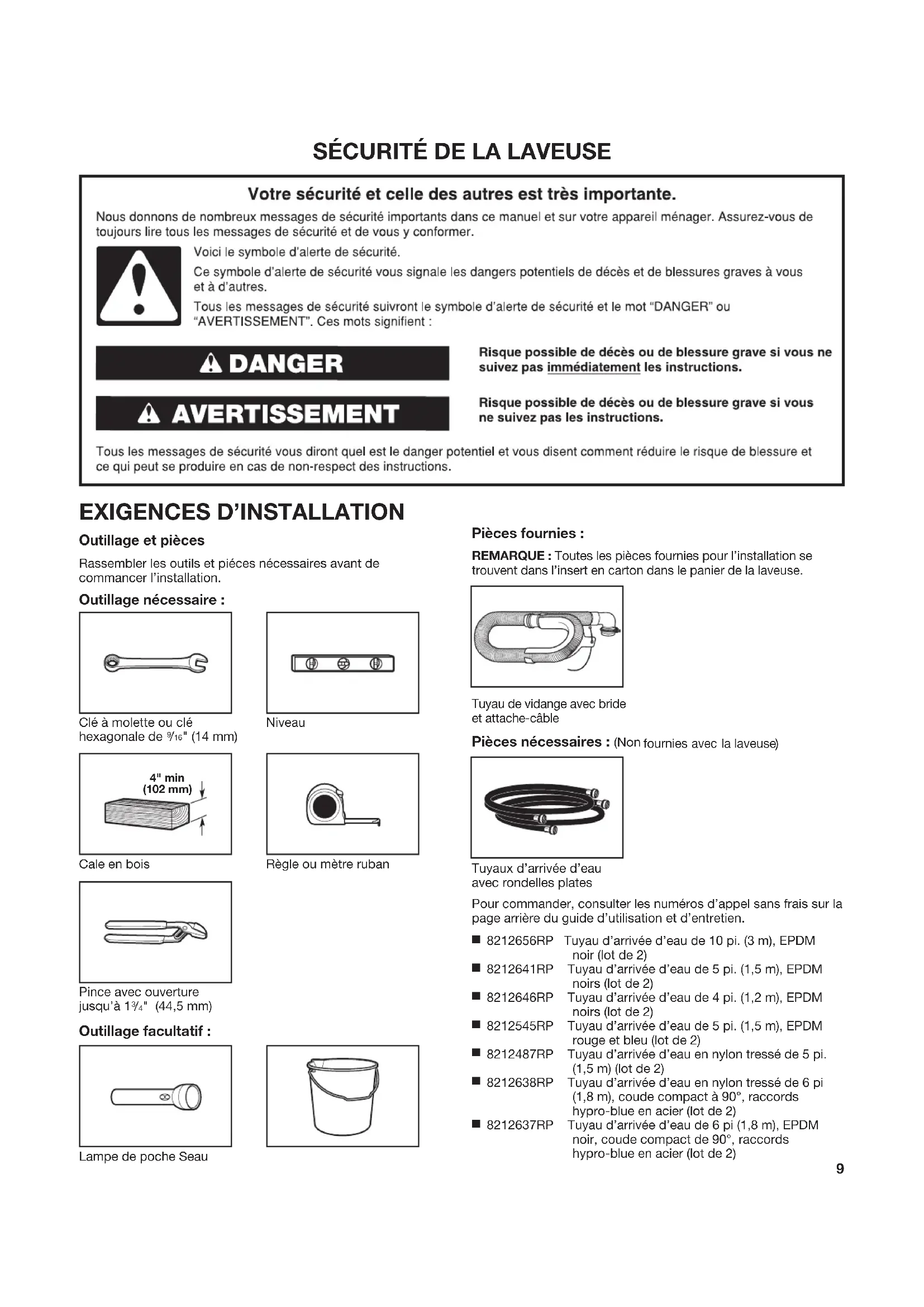

Outillage nécessaire : Pièces fournies : REMARQUE : Toutes les pièces fournies pour l’installation se trouvent dans l’insert en carton dans le panier de la laveuse. Outillage et pièces Rassembler les outils et piéces nécessaires avant de commancer l’installation. Pièces nécessaires : (Non fournies avec la laveuse

Pour commander, consulter les numéros d’appel sans frais sur la page arrière du guide d’utilisation et d’entretien.

8212656RP Tuyau d’arrivée d’eau de 10 pi. (3 m), EPDM noir (lot de 2)

8212641RP Tuyau d’arrivée d’eau de 5 pi. (1,5 m), EPDM noirs (lot de 2)

8212646RP Tuyau d’arrivée d’eau de 4 pi. (1,2 m), EPDM noirs (lot de 2)

8212545RP Tuyau d’arrivée d’eau de 5 pi. (1,5 m), EPDM rouge et bleu (lot de 2)

8212487RP Tuyau d’arrivée d’eau en nylon tressé de 5 pi. (1,5 m) (lot de 2)

8212638RP Tuyau d’arrivée d’eau en nylon tressé de 6 pi (1,8 m), coude compact à 90°, raccords hypro-blue en acier (lot de 2)

8212637RP Tuyau d’arrivée d’eau de 6 pi (1,8 m), EPDM noir, coude compact de 90°, raccords hypro-blue en acier (lot de 2) Tuyaux d’arrivée d’eau avec rondelles plates Tuyau de vidange avec bride et attache-câble Outillage facultatif : 4" min (102 mm) Cale en bois Clé à molette ou clé hexagonale de

" (14 mm) Règle ou mètre ruban Niveau Pince avec ouverture jusqu’à 1

Les dimensions représentent les dégagements recommandés permis, hormis pour les ouvertures de ventilation de la porte du placard qui correspondent aux dimensions minimales nécessaires. Cette laveuse a été testée pour une installation avec des dégagements de 0" (0 mm) sur les côtés. On peut éventuellement laisser davantage de dégagement pour faciliter l’installation et l’entretien, et des distances de séparation pour les appareils ménagers voisins et des dégagements pour les murs, portes et plinthes. Ajouter un espace supplémentaire de 1" (25 mm) de tous les côtés de la laveuse pour réduire le transfert de bruit. Si l’on installe une porte de placard ou une porte à persiennes, des ouvertures d’aération au sommet et au bas de la porte sont nécessaires. Installation dans un encastrement ou un placard

(101 mm) 14" max. (356 mm) Le choix d’un emplacement approprié pour la laveuse en améliore le rendement et réduit au minimum le bruit et le “déplacement” possible de la laveuse. La laveuse peut être installée dans un sous-sol, une salle de buanderie, un placard ou un encastrement. Il vous faudra :

Un chauffe-eau réglé à 120° F (49° C).

Une prise électrique reliée à la terre et située à moins de 4 pi (1,2 m) du cordon d’alimentation situé à l’arrière de la laveuse.

Des robinets d’eau chaude et d’eau froide situés à moins de 3 pi (0,9 m) des électrovannes de remplissage d’eau chaude et d’eau froide situées sur la laveuse et une pression d’eau de 20-100 lb/po² (138 à 690 kPa).

Un plancher de niveau avec une pente maximale de 1" (25 mm) sous l’ensemble de la laveuse. L’installation sur de la moquette n’est pas recommandée.

Un plancher capable de supporter le poids total de 315 lb (143 kg) de la laveuse (eau et charge comprises). Autres pièces : (Non fournies avec la laveuse) Il se peut que l’installation nécessite des pièces supplémentaires. Pour commander, consulter les numéros d’appel sans frais gurant sur la page de couverture des Instructions d’utilisation de la laveuse. Si vous avez : Il vous faudra : Un égout surélevé Tuyau de vidange standard de 20 gal. (76 L) de 39" (990 mm) de haut ou évier de décharge, pompe de puisard et connecteurs (disponibles chez les vendeurs de matériel de plomberie locaux) Tuyau de rejet à Adaptateur pour tuyau rigide de rejet l’égout rigide à l’égout rigide de diamètre 2" (51 mm) à 1" (25 mm) Pièce numéro 3363920 Ensemble de connection, pièce numéro 285835 Un tuyau de vidange Tuyau de vidange supplémentaire, trop court pièce numéro 285863 Ensemble de connection pièce numéro 285835 Le système d’évacuation Protecteur de canalisation, obstrué par de la charpie pièce numéro 367031 Ensemble de connection, pièce numéro 285835 IMPORTANT : Ne pas installer, remiser ou faire fonctionner la laveuse à un emplacement où elle sera exposée aux intempéries ou à des températures inférieures à 32° F (0° C). De l’eau restée dans la laveuse après utilisation peut causer des dommages à basse température. Voir “Entretien de la laveuse” dans le Guide d’utilisation et d’entretien pour des renseignements sur l’hivérisation. C’est à l’utilisateur qu’incombe la responsabilité de réaliser une installation correcte.11 Système de vidange au plancher Le système de vidange au plancher nécessite un ensemble de brise-siphon (pièce numéro 285834), deux ensembles de connection (pièce numéro 285835), et un tuyau de vidange supplémentaire (pièce numéro 285863) qui peuvent être achetés séparément. Pour commander, consulter les numéros d’appel sans frais gurant dans les Instructions d’utilisation de la laveuse. Dimension minimale pour le brise-siphon : 28" (710 mm) à partir du fond de la laveuse. (Des tuyaux supplémentaires peuvent être requis). Système de vidange avec tuyau de rejet à l’égout mural Voir les exigences pour le système de vidange avec tuyau de rejet à l’égout au plancher.

Une alimentation de 120 volts, 60 Hz, CA seulement, de 15 ou 20 ampères, protégée par un fusible est requise. On recommande l’emploi d’un fusible ou d’un disjoncteur temporisé. Il est recommandé de raccorder l’appareil sur un circuit distinct exclusif à cet appareil.

Cette laveuse comporte un cordon d’alimentation électrique à trois broches pour liaison à la terre.

Pour minimiser les risques de choc électrique, on doit brancher le cordon sur une prise de courant de conguration correspondante, à 3 alvéoles, reliée à la terre et installée conformément aux codes et règlements locaux. Si une prise de courant de conguration correspondante n’est pas disponible, le client a la responsabilité et l’obligation de faire installer par un électricien qualié une prise de courant correctement reliée à la terre.

Si les codes le permettent et si l’on utilise un conducteur distlnct de liaison à la terre, il est recommandé qu’un électricien qualié vérie la qualité de la liaison à la terre.

Ne pas utiliser une tuyauterie de gaz pour le raccordement à la terre.

En cas de doute quant à la qualité de la liaison à la terre de la laveuse, consulter un électricien qualié.

Ne pas installer un fusible dans le conducteur neutre ou le circuit de liaison à la terre. Système de vidange dans un évier de buanderie Capacité minimale : 20 gal. (76 L). Le sommet de l’évier de buanderie doit se trouver à au moins 39" (990 mm) du plancher; ne pas l’installer à plus de 96" (2,44 m) du fond de la laveuse. IMPORTANT : Pour éviter un effet de siphon, ne pas introduire plus de 4,5" (114 mm) de tuyau de vidange à l’intérieur du tuyau de rejet à l’égout ou sous la partie supérieure d’évier de buanderie. Immobiliser le tuyau de vidange avec un attache-câble. 4,5" (114 mm) 39" (990 mm) 4,5" (114 mm)

4,5" (114 mm) 39" (990 mm) Le système de vidange de la laveuse peut être installé à l’aide d’un conduit d’évacuation au plancher, un tuyau de rejet à l’égout au plancher ou mural ou un évier de buanderie. Sélectionner la méthode à utiliser. Diamètre minimal pour un tuyau de rejet à l’égout : 2" (51 mm). Capacité minimale d’acheminement : 17 gal. (64 L) par minute. Le sommet du tuyau de rejet à l’égout doit avoir une hauteur d’au moins 39" (990 mm); ne pas l’installer à plus de 96" (2,44 m) du fond de la laveuse. Si on doit l’installer à plus de 96" (2,44 m) de hauteur, un système de pompe de puisard est nécessaire. Système de vidange avec tuyau de rejet à l’égout au plancher12

INSTRUCTIONS D’INSTALLATION

1. Déplacer la laveuse

2. Enlever la base d’expédition

Avant de commencer : retirer le matériel d’expédition Il est nécessaire de retirer tout le matériel d’expédition pour un fonctionnement correct et pour éviter que la laveuse ne fasse trop de bruit. Déplacer la laveuse à moins de 4 pi (1,2 m) de son emplacement nal, elle doit être en position complètement verticale. REMARQUE: Pour éviter d’endommager le plancher, installer la laveuse sur un carton avant de la déplacer. Assurer que le couvercle et retenu en place avec le ruban adhésif. An d’éviter d’endommager le plancher, placer les supports en carton du carton d’expédition sur le plancher, derrière la laveuse. Incliner la laveuse vers l’arrière et la placer sur les supports en carton. Retirer la base d’expédition en la faisant pivoter de 90° dans le sens horaire. Redresser la laveuse en position verticale. IMPORTANT : Le retrait de la base d’expédition en polystyrène est nécessaire au bon fonctionnement de l’appareil. Si la laveuse comprend une plaque d’insonorisation, consulter les instructions fournies avec la plaque d'insonorisation pour l

3. Retrait du carton plat de la cuve

4. Libérer le cordon d’alimentation

Retirer le ruban adhésif du couvercle de la laveuse, ouvrir le couvercle et retirer le carton plat d’emballage de la cuve. Veiller à retirer toutes les pièces du carton plat. REMARQUE : Conserver le carton plat au cas où il faudrait déplacer la laveuse ultérieurement. Saisir fermement le cordon d’alimentation et le tirer pour le libérer du panneau arrière. Placer délicatement le cordon d’alimentation par dessus la console pour permettre le libre accès à l’arrière de la laveuse. Placer le tuyau dans le tuyau de rejet à l’égout (illustré sur l’image) ou par-dessus le côté de l’évier de buanderie. IMPORTANT : 4,5" (114 mm) du tuyau de vidange doit être à l’intérieur du tuyau de rejet à l’égout; ne pas forcer l’excédent de tuyau dans le tuyau de rejet à l’égout ni le placer dans l’évier de buanderie. On doit utiliser la bride de retenue pour tuyau de vidange.

6. Placer le tuyau de vidange dans

le tuyau de rejet à l’égout 4,5"(114 mm)Bride de retenuepour tuyau de vidange Si la bride n’est pas déjà installée sur l’extrémité coudée du tuyau de vidange, la faire glisser sur l’extrémité tel qu’indiqué. Serrer la bride avec une pince et faire glisser à nouveau l’extrémité coudée du tuyau de vidange sur l’orice de vidange noir, puis xer avec la bride. Pour un évier de buanderie ou un tuyau de rejet à l’égout rigide, passer à l’étape 6. Pour une vidange au plancher, retirer la bride de retenue pour tuyau de vidange préinstallée tel qu’indiqué à l’étape 7. Des pièces supplémentaires avec des instructions distinctes s’avèreront peut-être nécessaires. Voir “Outillage et pièces”.

5. Fixation du tuyau de vidange à l’orice

7. Retrait de la bride de retenue pour

tuyau de vidange (installations avec vidange au plancher uniquement)

8. Raccorder les tuyaux d’arrivée d’eau

10. Raccorder les tuyaux d’arrivée d’eau

11. Rechercher les fuites éventuelles

9. Purger les canalisations d’eau

Faire couler l’eau par les tuyaux dans l’évier de buanderie, le tuyau de rejet à l’égout ou le seau pendant quelques secondes pour éviter toute obstruction. On doit laisser couler l’eau jusqu’à ce qu’elle soit limpide. Repérer quel tuyau est raccordé à l’eau chaude pour permettre une xation correcte des tuyaux à la laveuse. Fixer le tuyau d’eau chaude au robinet d’arrivée d’eau chaude indiquée par une bague rouge. Visser le raccord à la main jusqu’à ce qu’il soit bien serré. Serrer les raccords de deux tiers de tour supplémentaires à l’aide d’une pince. Répéter pour le robinet d’eau froide. IMPORTANT : Pour réduire le risque de défaillance des tuyaux, remplacer les tuyaux tous les 5 ans. Inscrire la date d’installation ou de remplacement des tuyaux pour référence ultérieure.

Inspecter périodiquement les tuyaux et les remplacer en cas de renement, de déformation, de coupure, d’usure ou si une fuite se manifeste. Ouvrir les robinets d’eau pour vérier qu’il n’y a pas de fuite. Une petite quantité d’eau peut entrer dans la laveuse. Elle s’évacuera plus tard. Fixer le tuyau au robinet d’eau chaude. Visser le raccord à la main pour qu’il repose sur la rondelle. Serrer les raccords de deux tiers de tour supplémentaires à l’aide d’une pince. Répéter cette étape avec le deuxième tuyau pour le robinet d’eau froide. IMPORTANT : Ne pas serrer excessivement ni utiliser de ruban adhésif ou de dispositif d’étanchéité sur la valve lors de la xation aux robinets ou à la laveuse. Cela pourrait entraîner des dommages. Pour les installations avec vidange au plancher, il faut retirer la bride de retenue pour tuyau de vidange de l’extrémité du tuyau de vidange. Des pièces supplémentaires avec des directives distinctes seront peut-être nécessaires. Voir “Outillage et pièces”.

La laveuse doit être raccordée aux robinets à l’aide de tuyaux d’arrivée d’eau neufs dotés de rondelles plates (non compris). Ne pas utiliser de tuyaux usagés. REMARQUE : Les deux tuyaux doivent être xés et l’eau doit pénétrer dans les robinets d’arrivée d’eau. Si l’on effectue un raccordement uniquement à un robinet d’eau froide, on doit utiliser un adaptateur en Y (non fourni).15 IMPORTANT : L’établissement correct de l’aplomb de la laveuse permet de réduire les nuisances sonores et de limiter les vibrations.

13. Contrôler l’aplomb de la laveuse

Placer le niveau à cet endroitPlacer le niveau à cet endroit Pas d’aplomb APLOMB Pas d’aplomb

12. Immobiliser le tuyau de vidange

4.5" (114 mm) 4,5" (114 mm) 4,5"(114 mm)4.5"(113 mm)4,5"(114 mm) Évier de buanderie Tuyau de rejet à l’égout Mur Fixer le tuyau de vidange au pied de l’évier de buanderie, au tuyau de rejet à l’égout ou aux tuyaux d’arrivée d’eau pour le tuyau de rejet à l’égout mural avec l’attache-câble.

Mettre la laveuse est à son emplacement nal. Placer un niveau sur les bords supérieurs de la laveuse. Utiliser une rive latérale comme guide pour déterminer l’aplomb des côtés. Vérier l’aplomb de l’avant à l’aide du couvercle, tel qu’indiqué. Faire bouger la laveuse d’avant en arrière pour s’assurer que les quatre pieds sont bien en contact avec le plancher. Si la laveuse est d’aplomb, passer à l’étape 15 (sur les modèles avec les pieds en métal) ou l’étape 16 (sur les modèles avec les pieds en plastique). Si la laveuse n’est pas d’aplomb : Sur les modèles avec les pieds en métal, utiliser une clé plate ou une clé à molette de 9/16" ou 14 mm pour tourner les contre-écrous dans le sens horaire jusqu’à ce qu’ils se trouvent à environ 1/2" (13 mm) de la caisse de la laveuse. Tourner ensuite le pied de nivellement dans le sens horaire pour abaisser la laveuse ou antihoraire pour la soulever. Sur les modèles avec les pieds en plastique, utiliser une pince réglable pour tourner le pied de nivellement dans le sens antihoraire pour abaisser la laveuse ou horaire pour la soulever. Sur tous les modèles, contrôler à nouveau l’aplomb de la laveuse et répéter au besoin. CONSEIL UTILE : Il serait judicieux de soulever l’avant de la laveuse d’environ 4" (102 mm) à l’aide d’une cale en bois ou d’un objet similaire qui soutiendra le poids de la laveuse. Sur les modèles avec les pieds en métal, une fois l’aplomb de la laveuse établi, utiliser une clé plate ou une clé à molette de 9/16" ou 14 mm pour tourner les contre-écrous sur les pieds de nivellement dans le sens anti-horaire et les serrer fermement contre la caisse de la laveuse. CONSEIL UTILE : Il serait judicieux d’étayer la laveuse à l’aide d’une cale en bois.

15. Serrer les pieds de nivellement

Ajuster les pieds de nivellement

Modèles avec les pieds en métalModèles avec les pieds en plastiqueContre-écrouContre-écrouLISTE DE VÉRIFICATION

Consulter les spécications électriques. S’assurer de disposer d’une source d’électricité appropriée et d’une liaison à la terre conforme à la méthode recommandée. Vérier que toutes les pièces sont maintenant installées. S’il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée. Vérier la présence de tous les outils. Vérier que tout le matériel d’expédition à été retiré de la laveuse. Vérier que les robinets d’eau sont ouverts. Vérier qu’il n’y a pas de fuite autour des robinets et des tuyaux d’arrivée d’eau. Ôter la pellicule protectrice de la console et tout ruban adhésif resté sur la laveuse. Vérier que la laveuse est branchée sur une prise de courant à 3 alvéoles reliée à la terre. Éliminer/recycler tous les matériaux d’emballage. Lire “Entretien de la laveuse” dans le Guide d’utilisation et d’entretien. Pour tester et nettoyer la laveuse, mesurer la moitié de la quantité normale recommandée de détergent en poudre ou liquide et la verser dans le panier de la laveuse ou le distributeur de détergent (sur certains modèles). Fermer le couvercle. Sélectionner n’importe quel programme. Mettre la laveuse en marche et la laisser exécuter un programme complet. W10682737A W10682738A-SP © 2014 04/14All rights reserved Printed in U.S.A.Tous droits réservés. Imprimé aux É.-U.

16. Brancher sur une prise à 3 alvéoles
