EWB105405W - Lave-linge ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Machine à laver
Capacité de lavage	5 kg
Vitesse d'essorage	1000 tours/minute
Classe énergétique	A++
Programmes de lavage	Économie, Coton, Synthétiques, Lavage à la main
Dimensions (L x P x H)	60 x 40 x 85 cm
Panneau de contrôle	Écran LED avec boutons
Poids	60 kg
Système de sécurité	Protection contre les débordements
Garantie	2 ans

FOIRE AUX QUESTIONS - EWB105405W ELECTROLUX

Pourquoi ma machine à laver ELECTROLUX EWB105405W ne démarre-t-elle pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le bouton de démarrage a été actionné.

Comment puis-je résoudre un problème de bruit excessif pendant le lavage ?

Assurez-vous que la machine est nivelée et stable. Vérifiez également que la charge de linge n'est pas déséquilibrée. Si le bruit persiste, des objets étrangers pourraient être coincés dans le tambour.

Pourquoi ma machine à laver ELECTROLUX EWB105405W ne vidange-t-elle pas l'eau ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Il peut également être utile de vérifier le filtre de vidange pour tout blocage.

Les cycles de lavage prennent-ils trop de temps ?

Cela peut être dû à un cycle de lavage sélectionné. Vérifiez les paramètres de votre programme et essayez un cycle plus court si nécessaire.

Comment puis-je éliminer les odeurs de ma machine à laver ?

Lavez régulièrement le tambour avec un programme à haute température et utilisez des produits spécifiques pour le nettoyage des machines à laver. Laissez la porte ouverte entre les lavages pour permettre une bonne aération.

Que faire si l'écran affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur affiché. Ces codes peuvent indiquer des problèmes spécifiques nécessitant une attention particulière.

Puis-je laver des vêtements délicats dans ma machine à laver ELECTROLUX EWB105405W ?

Oui, il est possible de laver des vêtements délicats en utilisant le programme approprié pour les textiles fragiles. Assurez-vous de suivre les instructions d'entretien des vêtements.

Comment nettoyer le filtre de ma machine à laver ?

Débranchez la machine, ouvrez le compartiment du filtre situé en bas à l'avant, retirez-le et nettoyez-le sous l'eau courante. Assurez-vous qu'il est bien remis en place avant de rebrancher la machine.

La machine ne prend pas de lessive, que faire ?

Vérifiez que le tiroir à lessive n'est pas obstrué et qu'il est installé correctement. Nettoyez-le si nécessaire et assurez-vous que la pompe d'alimentation fonctionne.

MODE D'EMPLOI EWB105405W ELECTROLUX

user manual notice d'utilisation

Washing Machine Lave-linge

Partagez notre imagination sur www.electrolux.com

SOMMAIRE

Avertissements importants 13

Description de l'appareil 14

Personnalisation

Comment effectuer un cycle de lavage ?

16

Utilisation quotidienne 16

Programmes de lavage 18

Entretien et nettoyage 19

Problèmes de fonctionnement 20

Choix de la lessive1522

Caracteristiques techniques 22

Installation

En matière de protection de

I'environnement

Sous réserve de modifications

AVERTISSEMENTS IMPORTANTS

Veuillez dire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Conserveze ce manuel à proximé de l'appareil.

Consignes générales de sécurité

• Ne tentez pas de modifier l'appareil. Cela serait dangereux pour vous.
• Avant de lancer un programme de lavage, vérifie que toutes les broches de sécurité, vis, etc. ont ete retirees. En effet, si ces elements se trouvaient accidentellement dans le lave-linge, cela risquerait d'endommager gravement I'appareil.
  Veillez à utiliser la quantité de lessive recommandée.
• Regroupez les articles de petite taille (chaussettes, ceintures, etc.) au sein d'un linge ou d'une taie d'oreiller.
• Àprous touteutilisation, débranchez l'appareil et fermez le rabat du tuyau d'arrivee d'eau.
• Vous devez systématiquement débrancher l'appareil avant tout nettoyage ou opération de maintenance.
• Ne lavez pas à la machine des vêtements contenant des rubans ou du tissu torsade.

Installation

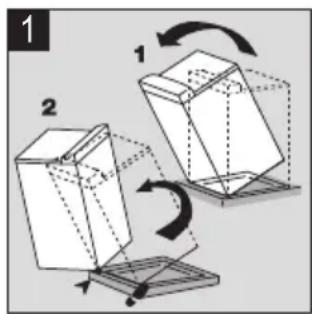

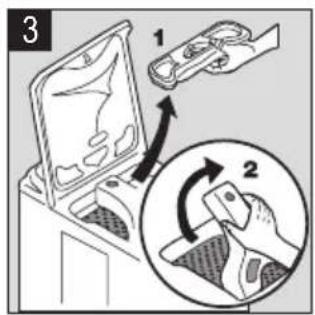

• Déballez ou faites déballer l'appareil dessa livraison. Vérifiez que les parois extérieures de l'appareil ne sont pas endomagées. En cas de dommage occasionné par le transport, signalez-le au vendeur.

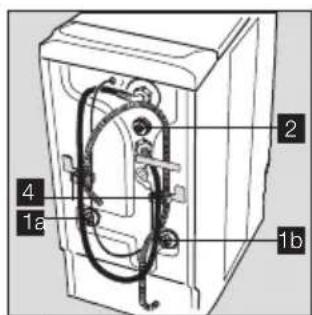

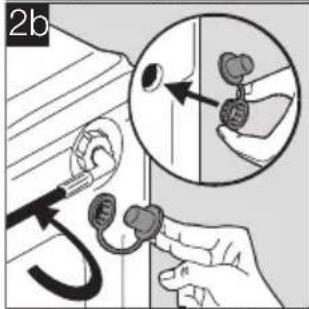

• Retirez toutes les attaches de transport avant d'instructor l'appareil.

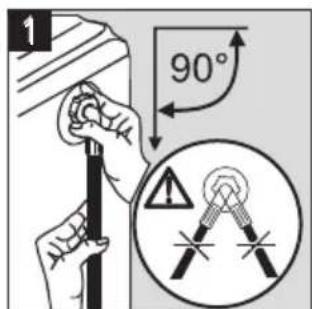

• Le raccordement à l'arrivée d'eau doit être effectué par un plombier qualifié.
• Si vous installation électrique nécessite une adaptation en vue du branchement de l'appareil, faites appel à un electricien qualifié.
• Àprous l'installation, vérifie que le cable d'alimentation n'est pas bloqué sous l'appareil.
• Si l'appareil est installé sur un tapis, assurez-vous que celui-ci n'obstrue pas les tuyaux de ventilation situés au bas de l'appareil.
• L'appareil doit être équipé d'une prise mise à la terre conforme à la reglementation en vigueur.
• Avant de brancher l'appareil, lisez attentivement les instructions fournies dans le chapitre consacre au branchement électrique.
• Le remplacement du cable d'alimentation ne doit être effectué que par un technicien de maintenance habilité.
• Le fabricant ne pourra enaucun cas etreetenu responsable des dommagesresultant d'une installation incorrecte.

Précautions à prendre contre le gel

Si vous appeareil est exposé à des températures inférieures à 0^ , prenez les précautions suivantes:

• Fermez le rabat et débranchez le tuyau d'arrivée d'eau.

• Placez l'extrémité de ce tuyau, ainsi que le tuyau de vidange, dans une cuvette posée sur le sol.

• Sélectionnez le programme de vidange et laissez-le s'executer jusqu'à la fin.
• Coupez l'alimentation de l'appareil en positionnant le selecteur de programmes sur Arrêt.
• Débranchez l'appareil.
• Remettez en place le tuyau d'arrivée d'eau et le tuyau de vidange.

Cela permet à l'eau restant dans les tuyaux d'être vidangée, ce qui évite toute formation de glace qui risquerait d'endommager l'appareil.

Avant de remettre l'appareil en marche, vérifie qu'il est installé dans une zone non exposée au gel.

Utilisation

• Voiture apparéil est destiné à un usage domestique normal. N'utilise pas cet apparéil à des fins commerciales ou industrielles ou pour d'autres usages.

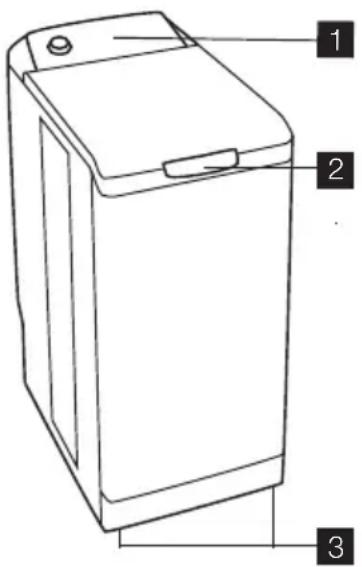

DESCRIPTION DE L'APPAREIL

• Avant le lavage, consultez les instructions d'entretien de chaque article (vêtement).
• N'insérez pas dans le lave-linge des articles détachés à l'aide d'alcool, de tricholéthylène, etc. Si des detachants de ce type ont été utilisés, attendez l'évaporation totale de ce produit avant de placer les articles dans le tambour.
• Videz les poches des vêtements et dépliez-les.
• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacities physiques, sensorières ou mentales, ou le manque d'expérience et de connaissances les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instructions d'une personne responsable qui puisse leur assurer une utilisation de l' apparéil sans danger.

Veillez à ce que les enfants ne jouent pas avec l'appareil.

1. Bandeau de commande
2. Poignée de couvercle
3. Pieds de mise à niveau

Bandeau de commande

1. Sélecteur de programmes
2. Touches et leurs fonctions
3. Afficheur
4. Voyant « Ajouter le linge »
5. Touche Départ/Pause
6. Touches « Time Manager »

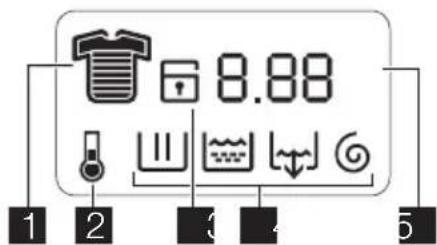

Les symboles

1. Time Manager
2. Température
3. Sécurité enfants
4. Cycle en cours : Ll Prélavage/Lavage, Rincage, Vidange, Essorage
5. Durée du cycle ou décompte du départ différé

Réservoir

LJ Prelavage
Lavage
Assouplissant (veiliez à ne pas dépasser le niveau maximal de replissage indiqué par le symbole MAX M)

PERSONALISATION

Sécurité enfants

Cette option propose deux types de verrouillage :

• si l'option est activée après le départ du cycle, aucune modification ne peut être apportée aux options ou au programme.

Le cycle se déroule et vous devez désactiver l'option pour lancer un nouveau cycle.

• Si l'option est activée avant le départ du cycle, l'appareil ne peut pas être mis en fonctionnement.

Pour activer la sécurité enfants, mettez l'appareil en fonctionnement et appuyez sur « Rincage plus » et sur « Départ différé »

en même temps jusqu'à ce que le symbole de confirmation s'affiche. L'appareil的记忆ise le choix de cette option. Pour désactiver la sécurité enfants, repétez la procédure.

Signaux sonores

Lorsque le signal sonore est activé, il retentit lorsqu'on appuie sur une touche à la fin du programme pour indiquer une anomalie. Pour le désactiver, mettez l'appareil en fonctionnement et appuyez sur « Préavage » LJ et « Rincage plus » +en même temps jusqu'à ce qu'un bip retentisse. Le signal demeure actif en cas d'alarme. Pour le reactiver, repêtez la même procédure.

COMMENT EFFECTUER UN CYCLE DE LAVAGE ?

Première utilisation

Assurez-vous que les raccordements électriques et hydrauliques sont conformes aux instructions d'installation.

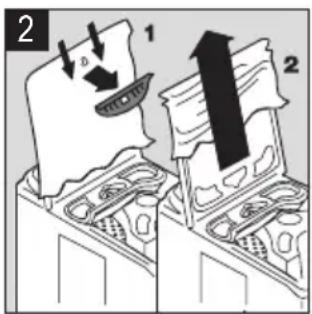

- Retirez les éléments en polystyrene et tout autre éléments figurant dans le tambour.

• Effectuez un premier cycle de lavage à vide à 90^ , avec lessive pour nettoyer le réservoir d'eau.

UTILISATION QUOTIDIENNE

Chargement du linge

• Ouvrez le couvercle de l'appareil.

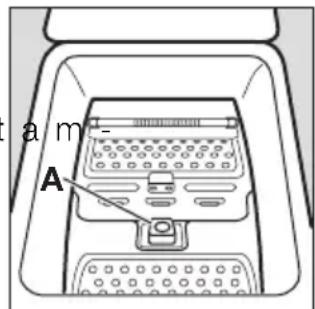

  Ouvrez le bour en appuyant sur la touche A:les deux portillons s'ouvre automatiquement.
• Chargez le linge, puis fermez le tambour et le couvercle de votre lave-linge.

Avertissement Avant de fermer le couvercle de l'appareil, vérifie que le tambour a eté correctement fermé :

• une fois que les deux portillons sont fermés,
• la touche A est libre.

Quantité de lessive

Verse la lessive dans les compartments de lavage [L] et de prélavage, [L], si vous avez sélectionné l'option de prélavage. Verse z'assouplissant dans le réservoir correspondant, [S], si nécessaire.

Sélection du programme

Tournez le sélecteur de programmes sur le programme choisi. La touche Départ/Pause clignote en vert.

Si vous tournez le sélection de programmes pourCHOISIR un autre programme alors qu'un cycle est en cours,le lave-linge ne prend pas en compte le nouveau programme selectionné. « Err » s'affiche puis clignote, et la touche Depart/Pause clignote en rouge pendant quelques secondes.

Choix de la température

Appuyez sur la touche « Température » par pressions successives pour augmenter ou diminuer la température (reportez-vous au « Tableau des programmes »). Le symbole × signifie lavage à froid.

Choix de la vitesse d'essorage

Appuyez sur la touche « Essorage » pour modifier la vitesse d'essorage. Vous pouvez également seLECTIONner « Arrêt cuve pleine » ou « Nuit Silence Plus »

Reportez-vous aux « Programmes de lavage » afin de connaître les vitesses d'essorage maximum.

À la fin du programme, si vous avez sélectionné « Arrêt cuve pleine » ou « Nuit sillage plus » , vous doivent seLECTIONner un programme « d'essorage » ou de « vidange » afin de terminer le cycle et vider l'eau de la cuve.

Nuit Silence Plus: le cycle n'essore pas et se termine par un arrêt cuve pleine.

Choix des options

Après la sélection d'un programme, vous nevez désir les options correspondantes avant d'appuyer sur la touche « Départ/Pause » [reportez-vous au tableau des programmes). Appuyez sur les touches souhaitées : les voyants correspondants s'allument. Si vous appuyez une deuxième fois, les voyageurs s'éteignent. Si aucune des options n'est compatible avec le programme sélectionné, les lettes « Err » clignotent et la touche « Départ/Pause » [ ] clignote en rouge.

Option « Prélavage »

L'appareil effectue un prélavage à une températe maximale de 30^ .

Option « Rincage plus » [w]

Un ou plusieurs rincages sont ajoutés au cours du cycle. Cette option est recommandée pour les personnes à la peau sensible et dans les régions où l'eau ne présente pas un niveau élevé de dureté. Temporaire: Appuyez sur la touche « Rincage plus » L'option est uniquement active pour le programme sélectionné. Permanent: Maintenez appuyées quelques secondes les touches « Préavage » L et « Départ différé » L'option est alors activée de manière permanente, même si l'appareil est mis à l'arrêt. Pour la désactiver, repêzez la procédure.

« Départ différé »

Cette option vous permet de retarder le départ d'un programme de lavage de 30, 60, 90 minutes, 2 heures à 20 heures. La durée sélectionnée reste affichée pendant quelques secondes.

Vous pouvez à tout moment modifier ou annuler le départ différé ; pour cela, avant d'appuyer sur la touche « Départ/Pause » DII , appuyez de nouveau sur la touche de

départ différé (si 0 s'affiche, cela indique un démarrage immédiat).

Si vous avez déjà appuyé sur la touche

« Départ/Pause » || et que vous souhaitez modifier ou annuler le départ différé, procédez comme suit :

• Pour annuler le départ différé et démarrer immédiatement le cycle, appuyez sur la touche « Départ/Pause » , puis sur la touche de départ différé . Appuyez sur la touche « Départ/Pause » pour lancer le cycle.
• Pour modifier le péri du départ différé, vous doivent repasser par la position « Arret » et reprogrammer le cycle.

Le couvercle est verrouillé pendant le temps du départ différé. Si vous nevez l'ouvrir, vous nevez au préalablemettre l'appareil en pause: pour cela, appuyez sur la touche « Départ/Pause » DII . ÀpRES avoir refermé le couvercle, appuyez sur la touche « Départ/Pause » DII .

Time Manager

Le cycle peut être prolongé ou écourié en utilisant les touches « Time Manager” Le degré de salissure du linge est également indiqué.

Degré de sa-lissure	Symbole	Type de textile
Intensif Pour les articles très sales
Normal Pour les articles non-malement sales
Quotidien Pour les articles salis au quotidien
Léger Pour les articles peu sales
Rapide 1)	2)	Pour les articles très peu salis.
Rapide 1)	2)	Pour les articles portés brièvement.
Rafraîchir 1)	2)	Pour ra fraîchir le lin-ge uniquement
Rafraîchir plus 1)	2)	Pour ra fraîchir très peu de linge unique-ment

1) À utiliser avec une demi charge
2) Le symbole clignote et disparait : ce cycle de lavage est un cycle de rafrachissement uniquement.

Ces différents degrés varient en fonction du type de programme sélectionné.

Départ du programme

Appuyez de nouveau sur la touche « Départ/Pause » Dl pour lancer le cycle ; levoyant correspondant s'affiche en vert. Il est normal que le sélecteur de programmes demeure immobile pendant le cycle. Le symbole du cycle en cours et le temps restant s'affichent. Si un départ différé a été sélectionné, le décompte s'affiche.

Chauffage

Au cours du cycle, le symbole s'affiche lorsque l'appareil a atteint la température ajustate.

Interruption d'un programme

Ajouter le linge

Lorsque levoyant « Ajouter le linge » s'allume, vous pouvez ajouter le linge en procédant comme suit : Appuyez sur la touche « Départ/Pause » DII : le voyant correspondant clignote en vertpendant que l'appareil est en mode Pause. Le couvercle ne peut être ouvert qu'environ 2 minutes après I'arrêt du lave-linge. Appuyez sur la touche « Départ/Pause » DII à nouveau pour continuer le programme.

Modification du programme en cours d'exécution

Avant d'effectuer toute modification du programme en cours, vous devezmettre le la

ve-linge en mode Pause : appuyez sur la touche « Départ/Pause » ▷. Si cette modification est impossible, les lettes « Err » clignotent et la touche « Départ/Pause » ▷ clignote en rouge pendant quelques secondes. Si vous souhaitez malgré tout modifier le programme, vous nezvez préalablement annuler le programme en cours (voir ci-après).

Annulation du programme

Si vous désirez annuler un programme, tournez la manette du sélecteur de programmes sur la position « Arret ». O.

Fin du programme

Le lave-linge s'arrête automatiquement ; la touche « Départ/Pause » DII s'éteint et « 0 » clignote. Le couvercle ne peut être ouvert qu'environ 2 minutes après l'arrêt du lavelinge. Tournez le selecteur de programmes sur la position « Arrêt » O . Retirez le linge. Debranchez et fermez le robinet d'arrivée d'eau.

Mode Veille: une fois le programme terminé, le système d'économie d'énergie s'active au bout de quelques minutes. La luminosité de l'écran est réduite. Pour sortir du mode d'économie d'énergie, il suffit d'appuyer sur n'importe qu'elle touche de l'applareil.

PROGRAMMES DE LAVAGE

Programme / Type de lavage Charge	Options disponibles
Coton (à froid - 90 °): Blanc ou couleur, notamment les vêtements de travail, le linge de lit, le linge de table, le linge de corps et les serviettes de téléphone normalement sales. Vitesse d'essorage max.: 1000 tr/min	5,5 kg Nuit silence plus, Arrêt cuve pleine, Préavage, Rinceage plus, Départ différé, Time Manager
Synthétiques (à froid - 60 °): Synthétiques, linge de corps, tissus couleur, chemises sans repassage, chemisiers. Vitesse d'essorage max.: 900 tr/min	2,5 kg Nuit silence plus, Arrêt cuve pleine, Préavage, Rinceage plus, Départ différé, Time Manager
Linge délicat (à froid - 40 °): pour tous les tissus délicats, par exemple les rideaux. Vitesse d'essorage max.: 700 tr/min	2,5 kg Nuit Silence Plus, Arrêt cuve pleine, Préavage, Rinceage plus, Départ différé, Time Manager
Laine (à froid - 40 °): Programme pour les articles en laine lavables en machine portant les étiquettes « pure laine vierge, livable en machine, ne rétrécit pas ».Vitesse d'essorage max.: 1000	1,0 kg Nuit Silence Plus, Arrêt cuve pleine,Départ différé
Soie (à froid - 30 °): textiles lavables en machine à 30 °CVitesse d'essorage max.: 700 tr/min	1,0 kg Nuit Silence Plus, Arrêt cuve pleine,Départ différé
Lingerie (à froid - 40 °): pour les tissus très délicats comme la lingerie.Vitesse d'essorage max.: 900 tr/min	1,0 kg Nuit Silence Plus, Arrêt cuve pleine,Départ différé
Rinçages: Ce programme permet de rincer les articles lavés à la main.Vitesse d'essorage max.: 1000 tr/min	5,5 kg Nuit Silence Plus, Arrêt cuve pleine, Rinceage plus, Départ différé
Vidange: Effectue un cycle à vide après un Arrêt cuve pleine (ou Nuit Silence Plus).	5,5 kg
Essorage: Effectue un essorage de 700 à 1000 tr/min après un Arrêt cuve pleine (ou Nuit Silence Plus).	5,5 kg Départ différé
Eco1) (40° - 90 °): Blanc ou couleur, notamment les vêtements de travail, le linge de lit, le linge de table, le linge de corps et les serviettes de toilette normalement sales. Vitesse d'essorage max.: 1000 tr/min	5,5 kg Nuit Silence Plus, Arrêt cuve pleine, Prélavage, Rinceage plus, Départ différé
Repassage facile (à froid - 60 °): pour le cotton et les synthétiques. Réduit le froissaige et facilité le repassage. Vitesse d'essorage max.: 900 tr/min	1,0 kg Arrêt cuve pleine, Prélavage, Rinceage plus, Départ différé
Jeans (à froid - 60 °): Pour le lavage des vêtements en jean. L'options Rinceage Plus est activée. Vitesse d'essorage max.: 1000 tr/min	3,0 kg Nuit Silence Plus, Arrêt cuve pleine, Prélavage, Départ différé
Anti-allergie (60 °): Élimine les bactéries et les allergènes présents dans les tissus en cotton. L'options Rinceage Plus est activée. Vitesse d'essorage max.: 1000 tr/min	5,5 kg Arrêt cuve pleine, Prélavage, Départ différé
Hygiene (90 °): Cycle qui encourage l'élimination des micro-organismes. Vitesse d'essorage max.: 1000 tr/min	5,5 kg Nuit Silence Plus, Arrêt cuve pleine, Prélavage, Rinceage plus, Départ différé

1) Il s'agit du programme de reférence traitant de la conformité à la norme CEI 456 (programme Éco à 60 °C): 49 L / 0,94 kWh / 210 min

ENTRETIEN ET NETTOYAGE

Débranche l'appareil avant de le nettoyer.

Détartrage de l'appareil

Pour détartrer l'appareil, utilisez un produit non corrosif concu pour les lave-linge. Lisez

attentivement l'étiquette (quantités recom-mandées et fréquence du détartrage).

Parois extérieures

Pour nettoyer les parois extérieures de l'appareil, utilisez de I'eau chaude savonneuse. N'utilise jamais d'alcool, de produits abrasifs ou caustiques.

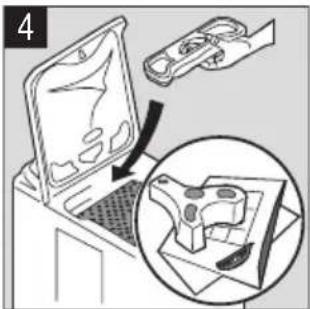

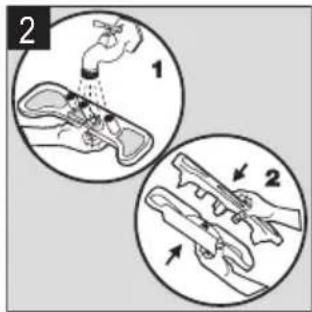

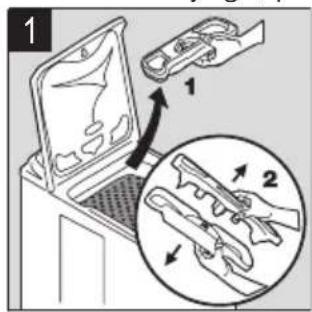

Réservoir

Pour le nettoyage, procédez comme suit :

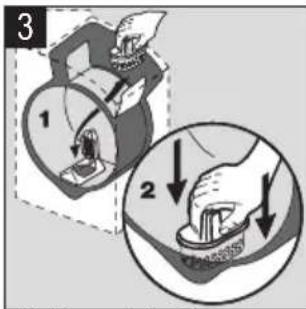

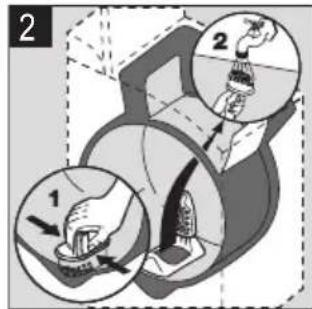

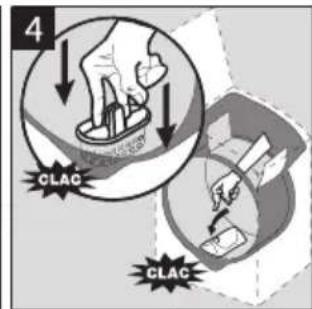

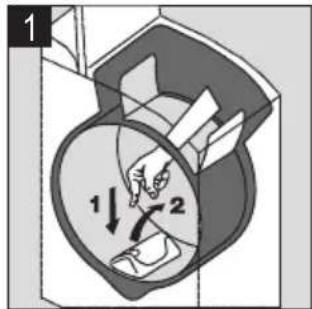

Collecteur d'objets

Nettoyez régulierement le collecteur d'objets qui est situé dans le fond du tambour :

Vérifiez si le filtré est correctement inséré avant de referrer la trappe (en tirant vers le haut ou le bas sur la partie centrale).

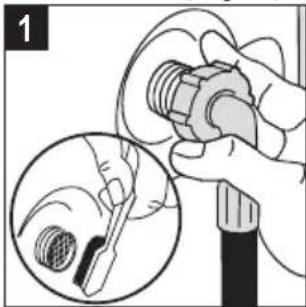

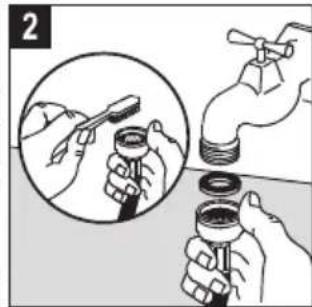

Filtres de l'arrivée d'eau

Pour le nettoyage, procedez comme suit :

PROBLEMES DE FONCTIONNEMENT

De nombreux contrôles ont été effectuels sur l'appareil avant le départ de l'usine. Toutefois, en cas de mauvais fonctionne

ment, reportez-vous aux paragraphs cidesous avant de contacter le service après-vente.

Symptômes Causes
Le lave-linge ne démarre pas ou ne se remplit pas :	• l'appareil n'est pas branché correctement, l'installation électrique ne fonctionne pas, une panne d'alimentation s'est produit,• le couvercle et le tambour de l'appareil ne sont pas fermés correctement,• la commande de démarriage de programme n'a pas été Sélectionnée correctement,• l'arrivée d'eau a été coupée, le robinet d'arrivée d'eau est fermé,• les filtres d'arrivée d'eau sont sales,• une pastille rouge apparait au niveau du tuyau d'arrivée d'eau.
L'appareil se remplit d'eau mais vidange immediatement :	• lapiece de vidange n'est pas correctement fixée (reportez-vous au chapitre correspondant dans la partie installation).
Le lave-linge n'effectue pas de rinçage ou de virange :	• le tuyau de vidange est bloqué ou déformé,• le collecteur d'objets est obstrué,• la sécurité anti-balourd a été activée, le linge n'est pas réparti de façon uniforme dans le tambour,• le programme de « vidange » ou l'options « Nuit Silence Plus » ou « Arêt cuve pleine » a été sélectionné(e),• la hauteur de la piece de vidange est inappropriée.
De l'eau entoure le lave-linge :	• une trop grande quantité de lessive a entrainné un débordement de mousse, • la dessive utilisée n'est pas adaptée à ce lave-linge, • la pièce de vidange n'est pas correctement fixée, • le tuyau d'arrivée d'eau fuit.
Le linge n'est pas cor-rectement lavé :	• la dessive utilisée n'est pas adaptée à ce lave-linge, • vous avez introduit trop de linge dans le tambour, • le cycle de lavage sélectionné n'est pas approprié, • la quantité de lessive est insuffisante.
L'appareil vibre ou est bruyant :	• vous n'avez pas retiret tout l'emballage de l'appareil (reportez-vous au chapitre correspondant dans la partie installation), • l'appareil n'est pas de niveau et d'aplomb, • l'appareil est installé trop près du mur ou d'un meuble, • le linge n'est pas réparti de façon uniforme dans le tambour, la charge est trop faible, • l'appareil est neuf, le bruit va disparaître progressivement.
Le cycle de lavage est beaucoup trop long :	• les filtres d'acciviée d'eau sont sales, • l'alimentation ou l'acciviée d'eau a été coupée, • le détecteur de surchauffe du moteur a été activé, • la température d'acciviée d'eau est inférieure à la normale, • le système de détction de mousse a été activé (trop de lessive) et l'appareil vidange l'excess de mousse, • la sécurité anti-balourd a été activée, une phase a été ajoutée pour mistrés répartir le linge dans le tambour.
Le lave-linge s'accêté au cours d'un cycle de la-vage :	• l'alimentation électrique ou l'acciviée d'eau est défectueuse, • l'options Arrêt cuve pleine a été séLECTIONnée, • le tambour est ouvert.
Le couvercle ne s'ouvre pas en fin de cycle :	• la température du tambour est trop élevée, • le couvercle se déverrouille 1 à 2 minutes après la fin du cycle.
Le code d'erreur E40 s'affiche1) et la touche « Départ/Pause » cligno-te en rouge.2) :	• le couvercle n'est pas correctement fermé.
Le code d'erreur E20 s'affiche1) et la touche « Départ/Pause » cligno-te en rouge2) :	• le collecteur d'objets est obstrué, • le tuyau de vidange est bloqué ou déformé, • le tuyau de vidange est fixé trop haut (reportez-vous au chapitre cor-respondant dans la partie « installation »), • la pompe de vidange est bloquée, • les tuyaux d'évacuation sont bloqués.
Le code d'erreur E10 s'affiche1) et la touche « Départ/Pause » cligno-te en rouge2) :	• Le robinet d'acciviée d'eau est fermé, • l'arrêt d'eau a été fermée.
Le code d'erreur EFO s'affiche1) et la touche « Départ/Pause » cligno-te en rouge2) :	• Le filtre de vidange est obstrué, • le système de sécurité anti-débordement a été activé ; dans ce cas, procédez comme suit : - fermez le robinet d'acciviée d'eau, - videz l'appareil et attendez 2 minutes avant de le débrancher, - contactez votre service après-vente.
La pompe de vidange fonctionne de façon constante, même lors-que l'appareil est inactif :	• le système de sécurité anti-débordement a été activé ; dans ce cas, procédez comme suit : - fermez le robinet d'acciviée d'eau, - videz l'appareil et attendez 2 minutes avant de le débrancher, - contactez votre service après-vente.
L'assouplissant pénétre directement dans le tambour lorsque vous replisssez le réservoir correspondant :	• vous avez dépasse la quantité maximale (reportez-vous à l'indication MAX sur le lave-linge).

1) Sur certains modèles, des signaux sonores peuvent retentir
2) Àpès la résolution du problème, appuyez sur la touche « Départ/Pause » pour relancer le programme interrompu.

CHOIX DE LA LESSIVE

Veillez à utiliser uniquement des lessives conçues pour les lave-linge. Le mélange de différents types de lessives n'est pas recommandé. En effet, cela risquerait d'endommager le linge. L'utilisation des différences lessives ne fait l'objet d'aucune restriction. Les lessives liquides ne doivent pas être utilisées lorsqu'un programme de pré

lavage ou le programme de referencia (voir le tableau des programmes) a eté sélectionné. Pour les cycles sans prélavage, la lessive liquide doit être incorporee au moyen d'un doseur. Les tablettes ou doses de lessive doivent etre placees dans le réservoir à lessive de l'appareil.

CHARACTERISTIQUES TECHNIQUES

DIMENSIONS Hauteur	Largeur Profondeur	850 mm 400 mm 600 mm
TENSION DE SECTEUR/FRÉ-QUENCE CONSOMMATION ÉLECTRIQUE	230 V / 50 Hz	2 300 W.
PRESSION DE L'EAU Minimale	Maximale	0,05 MPa (0,5 bars) 0,8 MPa (8 bars)
Connexion à l'acciviée d'eau Type 20/27

INSTALLATION

Avant la première utilisation, retirez tous les emballages utilisés pour le transport. Conservez-les en cas de déplacement ultérieur. En effet, le transport d'un apparéil non sécurisé risque d'endommager les composants internes et d'entrainer fuites et mauvais fonctionnements. Le contact physique peut également entraîner une déterioration de l' apparéil.

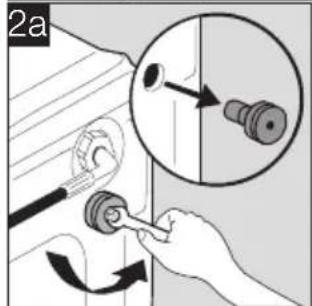

Déballage

Mise à niveau

Pour installer le lave-linge au même niveau que les meubles environnants, executez la procedure décrite par la figure 4.

Arrivée d'eau

En cas de besoin, déplacez le tuyau d'arrivée d'eau dans le sens indiqué sur l'illustration n^1 . Pour ce faire, desserrez la bague de serrage du tuyau d'arrivée d'eau et posi

tionnez le tuyau vers le bas comme indiquésur l'illustration n^ 1.Resserrez la bague deserrage et veiliez a ce qu'il n'y ait aucunefuite.Ouvrez le robinet d'arrivee d'eau.Assurez-vous de I'absence de fuite.Le tuyaud'arrivee d'eau ne peut pas etre rallonge. S'il est trop court,contactez your serviceapres-vente.

Vidange

Fixez la piece de vidange (U) sur le tuyau de vidange. Regroupez les différents éléments au sein d'un point de vidange, à une hauteur comprise entre 70 et 100 cm. Vérifiez qu'il est correcte

tement positionné. L'air doit pouvoir pénétrer au bout du tuyau, afin d'éviter tout risque de siphonage.

Le tuyau de vidange ne doit pas etre plie. S'il est trop court, contactez un professionnel spécialise.

Branchement électrique

Ce lave-linge ne doit être branché que sur une prise 230 V monophasée. Vérifiez la taille du fusible : 13 A/230 V. L'appareil ne doit pas être branché à l'aide d'une rallonge ou d'une prise multiple. Vérifiez que la prise a été mise à la terre conformément à la réglementation en vigueur.

Emplacement

Placez l'appareil sur une surface plane et dure dans un endroit bien ventilé. Veillez à ce que l'appareil ne soit pas en contact avec le mur ou avec d'autres meubles. Une mise à niveau précise permet d'éviter les vibrations, le bruit et empêche l'appareil de se déplacer au cours de son fonctionnement.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique etlectronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuilles prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Mise au rebut de l'appareil

Tous les matériaux marqués par le symbole sont recyclables. Pour leur mise au rebut, déposez-les sur un site de collecte et de recyclage de déchets (pour en connaître l'adresse, contactez

votre mairie). Lorsque vous jetez l'appareil, retirez tous les composants qui risqueraient d'être dangereux; sectionnez le cable d'alimentation situé à la base de l'appareil.

Protection de l'environnement

Pour economiser de l'eau et de l'énergie (et donc contribuer à protégger l'environnement), nous vous recomman-dons :

• d'utiliser l'appareil à sa capacité maximale dans la mesure du possible, et d'éviter les charges partielles ;
• de réserver les programmes Préavage et Trempage aux vêtements extrémement sales ;
  d'utiliser la quantité de détergent appropriée à la durée de l'eau, à la charge et au niveau de saleté des vêtements.

www.electrolux.com/shop
