MODE D'EMPLOI Favorit F65478VIS AEG

2.2 Sélection du programme de lavage, mise en marche et arrêt .....................6

2.2.1 Mise en marche ......................................................................................... 8

2.2.2 Sélection et démarrage du programme ...................................................... 8

2.2.6 Annulation du programme en cours d’exécution ........................................ 9

3.1 Pour réduire les consommations de produit de lavage et respecter

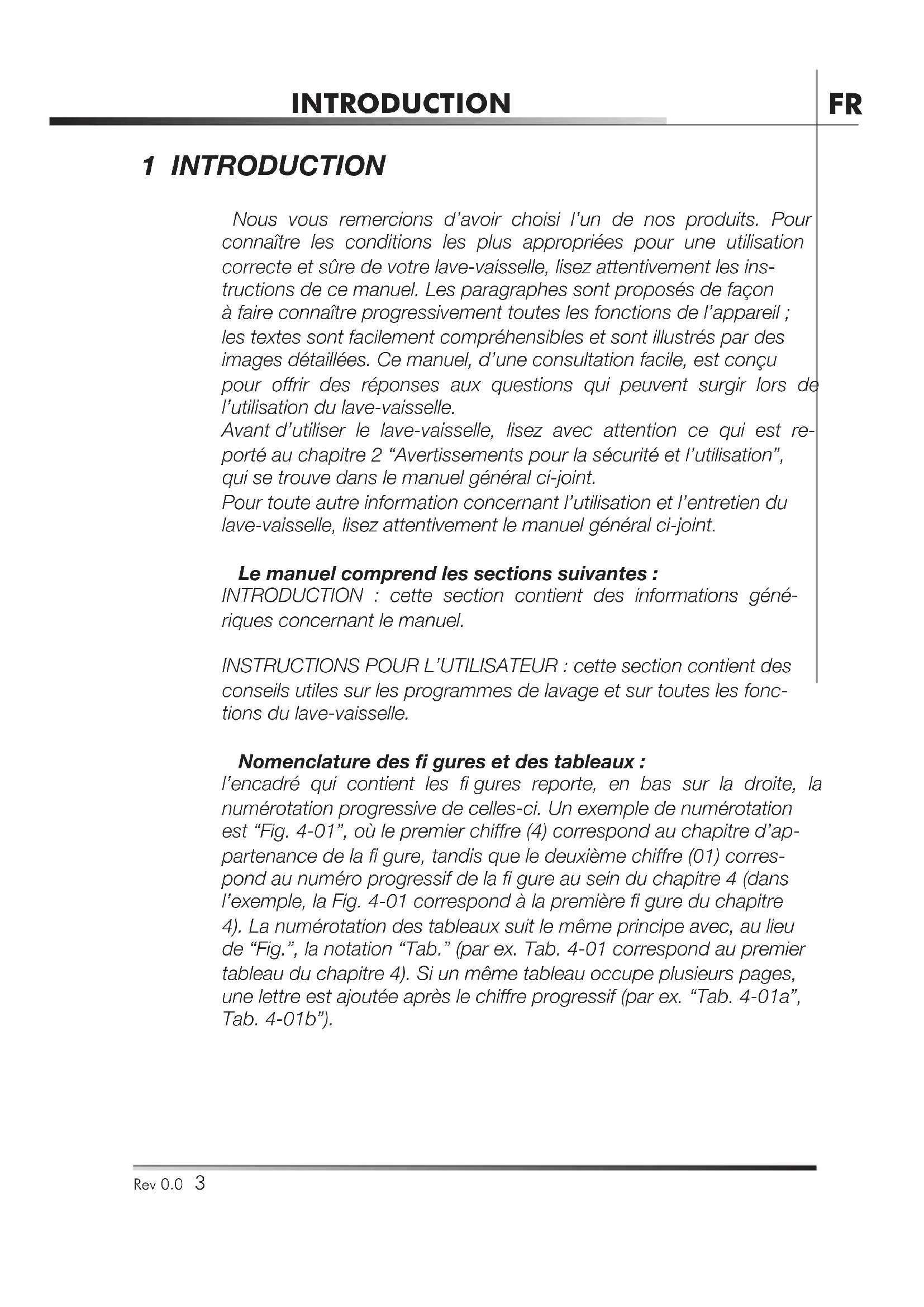

1 INTRODUCTION Nous vous remercions d’avoir choisi l’un de nos produits. Pour connaître les conditions les plus appropriées pour une utilisation correcte et sûre de votre lave-vaisselle, lisez attentivement les ins- tructions de ce manuel. Les paragraphes sont proposés de façon à faire connaître progressivement toutes les fonctions de l’appareil ; les textes sont facilement compréhensibles et sont illustrés par des images détaillées. Ce manuel, d’une consultation facile, est conçu pour offrir des réponses aux questions qui peuvent surgir lors de l’utilisation du lave-vaisselle. Avant d’utiliser le lave-vaisselle, lisez avec attention ce qui est re- porté au chapitre 2 “Avertissements pour la sécurité et l’utilisation”, qui se trouve dans le manuel général ci-joint. Pour toute autre information concernant l’utilisation et l’entretien du lave-vaisselle, lisez attentivement le manuel général ci-joint. Le manuel comprend les sections suivantes : INTRODUCTION : cette section contient des informations géné- riques concernant le manuel. INSTRUCTIONS POUR L’UTILISATEUR : cette section contient des conseils utiles sur les programmes de lavage et sur toutes les fonc- tions du lave-vaisselle. Nomenclature des fi gures et des tableaux : l’encadré qui contient les fi gures reporte, en bas sur la droite, la numérotation progressive de celles-ci. Un exemple de numérotation est “Fig. 4-01”, où le premier chiffre (4) correspond au chapitre d’ap- partenance de la fi gure, tandis que le deuxième chiffre (01) corres- pond au numéro progressif de la fi gure au sein du chapitre 4 (dans l’exemple, la Fig. 4-01 correspond à la première fi gure du chapitre 4). La numérotation des tableaux suit le même principe avec, au lieu de “Fig.”, la notation “Tab.” (par ex. Tab. 4-01 correspond au premier tableau du chapitre 4). Si un même tableau occupe plusieurs pages, une lettre est ajoutée après le chiffre progressif (par ex. “Tab. 4-01a”, Tab. 4-01b”).4 Rev 0.0 INTRODUCTION

Symboles utilisés dans ce manuel (voir tab. 1-01) DANGER. Ce symbole indique des informations et avertissements qui doivent impérativement être respectés pour ne pas compromettre la sécurité des personnes ou endommager l’appareil. Ce symbole indique des informations et avertissements de caractère général. Tab. 1-01Rev 0.0 5

2.1 Bandeau de commande

Les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de commande supérieur (voir fi g. 2-01). Toutes les opérations de mise en marche, programmation, arrêt, etc. doivent être exécutées avec la porte ouverte. Une brève description (voir tab. 2-01) des différentes commandes disponibles depuis le bandeau de commande est reportée ci-après. Fig. 2-01

Touche marche/arrêt Quand on appuie sur cette touche, on met l’appareil sous tension.

Voyants programme sélectionné Le voyant allumé indique le programme sélectionné ; il est également utilisé pour signaler d’éventuelles pannes (Guide de dépannage).

Touche sélection programmes En appuyant sur cette touche, on peut sélectionner le programme désiré parmi ceux qui sont proposés en séquence.

Voyant absence sel (présent uniquement sur certains modèles) Quand il est allumé, le voyant signale l’absence de sel dans le réservoir prévu à cet effet.

Voyant absence liquide de rinçage (présent uniquement sur certains modèles) Quand il est allumé, le voyant signale l’absence de liquide de rinçage dans le réservoir prévu à cet effet.

Voyant désinfection Quand il est allumé, ce voyant indique que la fonction correspondante a été activée.

Touche départ différé (présente uniquement sur certains modèles) En appuyant sur cette touche, on peut différer le démarrage du programme d’un temps allant jusqu’à 9 heures.

Affi cheur d’informations (présent uniquement sur certains modèles) Tab. 2-016 Rev 0.0

2.2 Sélection du programme de lavage, mise en

marche et arrêt Le lave-vaisselle est doté d’un bandeau de commande (voir fi g. 2-02) au moyen duquel il est possible d’effectuer toutes les opérations de mise en marche, pro- grammation et arrêt. Fig. 2-02 Pour sélectionner le programme le plus adapté à la vaisselle à laver, se référer au tableau reporté ci-après : il indique le type de lavage le plus approprié éga- lement en fonction du type de vaisselle et du degré de saleté (voir tab. 2-02).Rev 0.0 7

RINÇAGE Casseroles et vaisselle en attente de lavage Prélavage à froid 16’ 4,1 l 1,08 gal. 0,02

VERRES Lavage de vaisselle peu sale immédiatement après l’utilisation Lavage à 45°C (113°F). Rinçage à froid. Rinçage à 69°C (156,20°F). Séchage. 58’ 11,5 l 3,04 gal. 0,53

NORMAL Lavage de vaisselle normalement sale immédiatement après l’utilisation Prélavage à froid. Lavage à 55°C (131°F). Rinçage à froid. Rinçage à 68°C (154,4°F). Séchage. 111’ 16,3 l 4,31 gal. 0,68

DÉLICAT AUTO Vaisselle normalement sale Prélavage à froid (En fonction du type de salissures) Lavage à 55°C (131°F). Rinçage à froid. Rinçage à chaud à 69°C (156,2 °F). Séchage. 90’-105’ 12-16 l 3,17- 4,23 gal. 0,6-0,8

Casseroles et vaisselle très sales (non indiqué pour les objets délicats) Prélavage à 45°C (113°F). Lavage à 70°C (158°F). 2 rinçages à froid. Rinçage à 70°C (158°F). Séchage. 117’ 20 l 5,28 gal. 0,97 Tab. 2-02 (1) Consommation d’eau moyenne avec l’adoucisseur réglé sur le niveau 0 (zéro). Toutes les autres sélections font augmenter la consommation d’eau jusqu’à un maximum de 2,5 l (0,66 gal.) / cycle en cas de sélection du niveau 5. (2) Les durées des cycles indiquées sur le manuel d’utilisation et entretien sont calculées pour le lave-vaisselle chargé normalement et pour une température de l’eau en entrée de 120°F (49°C). Elles peuvent varier en fonction des conditions réelles. - Seul le programme « “ LAVAGE SUPER INTENSIF” » est conforme à la norme NSF 184 et est certifi é par INTERTEK avec le label ETL SANITATION LISTED. - L’allumage du voyant « Sanitized » signifi e que le lave-vaisselle et la vaisselle qui vient d’être lavée ont été désinfectés conformément aux exigences de la National Sanitation Foundation (NSF). - Quand on sélectionne le programme « DÉLICAT AUTO », le lave-vaisselle reconnaît le type de salissures et adapte en conséquence les paramètres de lavage de façon automatique.8 Rev 0.0

Effectuer le trempage uniquement en demi-charge. Après avoir choisi le programme de lavage le plus adapté en se référant au tableau prévu à cet effet, procéder à la programmation du lave-vaisselle. Avant de démarrer un programme de lavage, vérifi er que :

• le robinet de l’eau auquel le lave-vaisselle est raccordé est ouvert ;

• il y a du sel régénérant dans le réservoir de l’adoucisseur (pour l’ajout du sel, voir les instructions sur le manuel général) ;

• le distributeur contient une dose adéquate de produit de la- vage (pour l’ajout du produit de lavage, voir les instructions sur le manuel général) ;

• les bras de lavage tournent librement et sans obstacles ;

• les paniers ont été chargés correctement (voir les instructions sur le manuel général) ;

• la porte du lave-vaisselle est fermée correctement.

2.2.1 Mise en marche

Quand on appuie sur la touche marche/arrêt (réf. 1 fi g. 2-02), on met le lave- vaisselle sous tension. Il faut ensuite attendre l’allumage de l’un des voyants programmes (réf. 2 fi g. 2-02).

2.2.2 Sélection et démarrage du programme

• Appuyer sur la touche sélection programmes (réf. 3 fi g. 2-02) le nombre de fois qu’il faut pour que le voyant correspondant au programme souhaité s’allume (réf. 2 fi g. 2-02) ;

• sélectionner éventuellement les fonctions complémentaires souhaitées (par ex. : « Départ différé ») à l’aide des touches prévues à cet effet ;

• fermer la porte ; après environ 2 secondes, le programme démarre. Le voyant correspondant (signalisation de programme en cours) clignote pen- dant son exécution. Si l’on ne referme pas la porte du lave-vaisselle ou qu’on ne la ferme pas correctement, le cycle de lavage ne démarre pas.

2.2.3 Fin du programme

La fi n du programme est signalée par un bref signal acoustique et par les voyants des programmes indiqués avec « end » (« délicat auto » et « lavage super intensif ») qui clignotent.Rev 0.0 9

INSTRUCTIONS POUR L’UTILISATEUR

Pour interrompre un programme en cours d’exécution, il suffi t d’ouvrir la porte du lave-vaisselle ; pour continuer l’exécution du programme, il suffi t de refermer la porte. Le programme reprend du point où il avait été interrompu. Si l’on ouvre la porte au cours de la phase de lavage, le programme est interrompu, tandis que le voyant correspondant continue à cli- gnoter et qu’un signal acoustique avertit que le cycle n’est pas ter- miné. Avant de fermer la porte pour faire redémarrer le programme, il faut attendre environ 1 minute. Quand on ferme la porte, le pro- gramme reprend du point où il avait été interrompu. N’effectuer cette opération que si elle est vraiment nécessaire, car elle peut provoquer des anomalies dans l’exécution du programme.

2.2.5 Sélection d’un autre programme

Pour modifi er un programme en cours, il suffi t d’ouvrir la porte du lave-vaisselle et de sélectionner le nouveau programme. Quand on ferme de nouveau la porte, le lave-vaisselle exécute automatiquement le nouveau programme.

2.2.6 Annulation du programme en cours d’exécution

• Pour annuler le programme en cours, il faut, après avoir ouvert la porte, appuyer sur la touche de sélection programmes (réf. 3 fi g. 2-02) et la maintenir appuyée pendant quelques secondes jusqu’à ce que les voyants du quatrième et du cinquième programme s’allument en même temps (réf. pr.4, pr.5 fi g. 2-03).

• Après environ 1 minute, le lave-vaisselle se porte à la fi n du cycle et les voyants du quatrième et du cinquième programme (réf. pr.4, pr.5 fi g. 2-03) commencent à clignoter. pr. 4 pr. 5 Fig. 2-0310 Rev 0.0

La fonction “Départ différé” permet de sélectionner un temps de retard pour le démarrage du programme de lavage allant jusqu’à 9 heures à compter du moment où la programmation est effectuée. Cela permet de faire fonctionner le lave-vaisselle à l’heure souhaitée. Avant de sélectionner le départ différé, ouvrir la porte du lave-vaisselle et sé- lectionner le programme de lavage souhaité (voir paragr. 2.2 “Sélection du pro- gramme de lavage, mise en marche et arrêt”). La sélection du temps de retard s’effectue en appuyant sur la touche Départ différé (réf. 7 fi g. 2-02) ; quand on appuie plusieurs fois sur la touche, l’affi cheur visualise en séquence les temps de retard pour le démarrage du programme, à partir de 1 heure.Rev 0.0 11

À la fi n du programme, le lave-vaisselle émet un bref signal acoustique et les voyants du quatrième et du cinquième programme (réf. pr.4, pr.5 fi g. 2-04) clignotent. Pour arrêter l’appareil, ouvrir la porte et appuyer sur la touche marche/arrêt (réf. 1 fi g. 2-02).

2.3 Fonctions supplémentaires

2.3.1 Réglage de l’adoucisseur

REMARQUE : pour effectuer ce réglage, il faut sélectionner un pro- gramme de lavage autre que le trempage. Appuyer sur la touche départ différé (réf. 7 fi g. 2- 05) et la maintenir appuyée jusqu’à ce que la valeur réglée précédemment apparaisse, suivie d’un point (normalement, 3.). Relâcher la touche, puis appuyer de nouveau dessus le nombre de fois qu’il faut pour affi cher la valeur désirée, à choisir en se référant au tableau (voir tab. 2-03). Les 6 niveaux de réglage possibles s’affi chent dans la séquence suivante : 3., 4., 5., 0., 1., 2.. Relâcher la touche quand l’affi cheur visualise la valeur désirée ; 5 secondes après, l’appareil revient automatiquement à la sélection du départ différé tandis que la valeur de réglage sélectionnée est mémorisée. REMARQUE : l’affi cheur indique le réglage de la dureté de l’eau et le départ différé. Le point (.) après le chiffre indique que la valeur affi chée se réfère à la dureté de l’eau. S’il n’y a pas de point (.), cela signifi e qu’elle se réfère au départ différé. pr. 4 pr. 5 Fig. 2-0412 Rev 0.0

Fig. 2-05 Tableau de la dureté de l’eau (voir tab. 2-03) DURETÉ DE L’EAURÉGLAGEDegrés Allemands (°D) Degrés Français (°F)Degrés USAgrains/galls0 - 4 0 - 7 0 - 4,5 0.5 - 15 8 - 25 4,6 - 14,5 1.16 - 23 26 - 40 14,6 - 23,5 2.24 - 31 41 - 60 23,6 - 35 3.32 - 47 61 - 80 35,1 - 46,5 4.48 - 58 81 - 100 46,6 - 58,5 5.Tab. 2-03 Demander les informations relatives au degré de dureté de l’eau à la société de distribution de l’eau. Si l’on ouvre la porte au cours de la phase de lavage, le programme est interrompu, tandis que le voyant correspondant continue à cli- gnoter et qu’un signal acoustique avertit que le cycle n’est pas ter- miné. Avant de fermer la porte pour faire redémarrer le programme, il faut attendre environ 1 minute. Quand on ferme la porte, le pro- gramme reprend du point où il avait été interrompu. N’effectuer cette opération que si elle est vraiment nécessaire, car elle peut provoquer des anomalies dans l’exécution du programme.Rev 0.0 13

• Essayer de toujours utiliser le lave-vaisselle en pleine charge.

• Ne pas rincer au préalable la vaisselle à l’eau courante.

• Utiliser le programme de lavage le plus approprié à chaque type de charge.

• Ne pas effectuer de rinçages préliminaires.

• Lorsque cela est possible, raccorder le lave-vaisselle à une installation d’eau chaude jusqu’à 60°C (140°F).

• Lorsque cela est possible, exclure le séchage en laissant la porte entr’ou- verte à la fi n du lavage ; l’air et la chaleur résiduelle sécheront parfaitement la vaisselle.

3.1 Pour réduire les consommations de produit

de lavage et respecter l’environnement Les phosphates présents dans le produit de lavage pour lave-vaisselle consti- tuent un problème du point de vue écologique. Pour éviter une consommation excessive de produit de lavage, mais aussi d’énergie électrique, il est conseillé :

• de séparer la vaisselle plus délicate de la vaisselle plus résistante aux produits de lavage agressifs et aux températures élevées ;

• de ne pas verser le produit de lavage directement sur la vaisselle.14 Rev 0.0

Une fois le programme de lavage terminé, attendre au moins 20 minutes avant de vider le lave-vaisselle, afi n que la vaisselle ait le temps de refroidir. Pour éviter que les éventuelles gouttes d’eau res- tées dans le panier supérieur tombent sur la vaisselle qui se trouve encore dans le panier inférieur, il est conseillé de vider d’abord le panier inférieur et ensuite le panier supérieur.Rev 0.0 15

Le lave-vaisselle est en mesure de signaler une série d’anomalies de fonction- nement à travers l’allumage simultané de plusieurs voyants, selon les modalités indiquées dans le tableau reporté ci-après : ANOMALIE DESCRIPTION

Problème aquastop Intervention du système anti-débordement (uniquement pour les modèles qui en sont équipés). L’Aquastop intervient en cas de fuites d’eau. S’adresser au service après-vente.

Anomalie chauffage de l’eau Le chauffage de l’eau n’est pas effectué ou est effectué d’une façon anormale. Exécuter de nouveau le programme de lavage ; si le problème persiste, s’adresser au service après-vente.

Anomalie détection température de l’eau. Interrompre le programme en cours, arrêter le lave- vaisselle. Remettre sous tension le lave-vaisselle, le programmer de nouveau et démarrer le cycle de lavage. Si le problème persiste, s’adresser au service après-vente.

Anomalie arrivée de l’eau L’arrivée de l’eau dans le lave-vaisselle ne s’effectue pas ou s’effectue d’une façon anormale. Contrôler que les raccordements hydrauliques sont corrects, que le robinet d’arrivée de l’eau est ouvert et que le fi ltre n’est pas obstrué. Si le problème persiste, s’adresser au service après-vente.

Anomalie vidange La vidange n’est pas exécutée ou est exécutée d’une façon anormale. Contrôler que le tuyau d’évacuation n’est pas plié ou étranglé et que le siphon ou les fi ltres ne sont pas obstrués. Si le problème persiste, s’adresser au service après-vente. Tab. 4-01 Voyant éteint Voyant allumé Voyant clignotant16 Rev 0.0

Quand une situation d’alarme se produit, le lave-vaisselle interrompt le pro- gramme en cours en signalant l’anomalie.

• Les alarmes E1, E3, E4, provoquent la fi n immédiate du programme en cours.

• Les alarmes E5, E6 interrompent le programme en cours ; le programme reprend quand le problème à l’origine de l’interruption a été résolu. Pour réinitialiser une alarme, il faut :

• ouvrir et fermer la porte ou arrêter et remettre sous tension le lave-vaisselle. À ce point, il est possible de reprogrammer le lave-vaisselle.
